Различные типы трубной гибки

Автор: Southern Fabricating Machinery Sales | Опубликовано: 26 июля 2019 г.

В производстве гибка труб играет одну из самых важных частей. Существует так много продуктов, изготовленных с использованием трубок, что было бы невозможно перечислить их все. Будь то гибка труб для каркаса безопасности в гоночном автомобиле, изготовление труб, тромбонов или других музыкальных инструментов, лестничных перил в высотных зданиях или прецизионных гидравлических линий в самолете, точное формование труб сегодня является важной частью производства.

Форма такой трубки зависит от множества факторов, таких как тип материала, толщина стенки, требуемое количество и желаемая точность. Трубогибы обычно покупаются на основе этих факторов, и хотя может быть множество методов для достижения желаемой точности, обычно есть только один, который может учесть все задействованные факторы. Но что это за методы гибки труб? Как они работают и каковы преимущества одного процесса гибки труб по сравнению с другим? Ниже мы рассмотрим основы этих различных методов гибки труб и расскажем о преимуществах и недостатках каждого из них.

Гибка прессом

Гибка прессом — это упрощенная форма гибки труб. С помощью листогибочного пресса, металлообрабатывающего станка, гидравлического пресса или аналогичного станка простой «гибочный штамп» прижимается к трубе или трубе, которая натянута на две фиксированные опоры, заставляя ее соответствовать форме.

Преимущество гибки прессом:

• Процесс дешев, требует только простых инструментов, которые можно адаптировать к существующему оборудованию.
• Versatile может быть адаптирован для обеспечения универсальности при гибке труб, труб и прутков

Недостаток гибки прессом:

• Трубопровод легко сминается
• Низкая точность
• Плохая воспроизводимость
• Производство идет очень медленно.

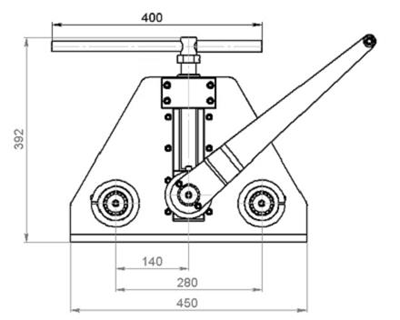

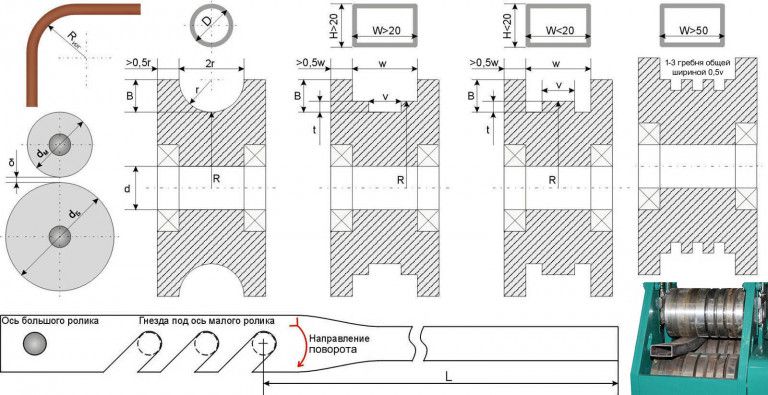

Роликовая гибка

Роликовая гибка — это еще один метод гибки труб, в котором используется 3-х или 4-х валковая машина, называемая угловым валком или секционным роликом, для протягивания трубы или трубы через валки, в то же время прижимая трубу к увеличивающемуся изгибу. В этом методе, как и при гибке прессом, используется треугольная схема из опорных роликов и прижимного ролика, однако, в отличие от гибки прессом, этот метод может изгибать под разными углами с использованием роликов того же типа, когда труба или труба проходит через последовательность гибки с помощью механического привода. и поворотные ролики. Этот метод может быть простым и точным способом изгиба различных радиусов без необходимости использования специальных инструментов для желаемого радиуса изгиба.

Преимущество Роликовая гибка

• На одном и том же станке можно изготавливать трубы различных радиусов, включая различные углы.
• С помощью этого метода также можно формировать такие сечения, как трубы, стержни и уголки

Недостатки Роликовая гибка

• Более медленный процесс, так как каждая труба обрабатывается вручную, что затрудняет получение точных результатов.
• Тонкостенные трубки могут легко сломаться, если радиусы изгиба слишком малы.
• Низкая точность
• Плохая воспроизводимость

Гибка с вращающейся вытяжкой

Гибка с вращающейся вытяжкой на сегодняшний день является самой популярной формой гибки труб, так как она проще в управлении, более точная, воспроизводимая и относительно доступная система гибки труб. Система ротационной гибки состоит из трех различных инструментов: зажимной матрицы, пресс-матрицы и радиусной матрицы, которые удерживают и формируют трубу на протяжении всего процесса гибки. Труба крепится к гибочному штампу и «протягивается» вокруг штампа машиной с помощью гидравлического или электрического методов. Когда гибочная матрица вращается, трубка прочно удерживается на месте относительно вращающейся гибочной матрицы прижимной матрицей.

Преимущества ротационной гибки

• Точность и повторяемость
• Быстро

Недостатки ротационной гибки

• Оборудование предназначено для процесса гибки и поэтому менее гибкое
• Стоимость начальной машины
• Требуются инструменты для каждого используемого диаметра трубы/трубы и для каждого сформированного радиуса

Гибка труб на оправке

Гибка труб на оправке на самом деле не является отдельным процессом от описанного выше, а скорее дополнением к нему. Обладая способностью формировать более узкие и точные радиусы, ротационный трубогиб может начать легко сжимать трубы в процессе формовки. Добавляя внутреннюю опору или оправку, в процессе формования стенки трубы можно удерживать прочно от разрушения. С добавлением оправки, вставленной в трубу и контролируемой машиной во время процесса гибки, труба не складывается сама по себе, когда она растягивается и формируется вокруг гибочной матрицы. Оправка лишь немного меньше внутреннего диаметра. трубы изгибают и закрепляют несколькими гибкими опорами на гибкой шаровой оправке на ее конце. Эти шариковые оправки изгибаются при формировании трубы и позволяют трубе изгибаться, поддерживая трубу по всему диаметру, в то время как труба проходит по оправке в течение всего процесса гибки .

Преимущества Гибка на оправке

• Точность и воспроизводимость
• Форма – круглость трубы сохраняется на протяжении всего процесса формовки
• Скорость

Недостатки Изгиб оправки

• Стоимость
• Время настройки

Различные типы доступных методов гибки труб сильно различаются в зависимости от области применения, производительности и потребностей.
