Чертежи печи на отработанном масле своими руками: Делаем печь на отработанном масле своими руками по чертежам и схемам

чертежи и схема самодельной чудо печи, как сделать печку, детали на фото и видео

Содержание:

1. Устройство и принцип работы самодельной печи на отработке
2. Как сделать печь на отработке своими руками
3. Чертежи установки и розжиг печек на отработке
4. Способы повышения эффективности чудо печи

Отопительные агрегаты, работающие на бесполезных отходах, которые загрязняют окружающую среду – воду и почву, в настоящее время используются для обогрева нежилых помещений. Примером таких приборов являются печи отопительные на отработке. Конструкция, функционирующая на использованном масле, настолько проста, что сделать печь на отработке своими руками может даже сварщик без опыта работы.

Печь на отработке своими руками позволит сэкономить расходы на обогрев производственных помещений, теплиц, гаражей, а в случае подключения к ней отопительного контура даже небольшого по площади жилого дома.

Устройство и принцип работы самодельной печи на отработке

По своему принципу функционирования печка на отработке аналогична работе пиролизного агрегата. Процесс горения в ней происходит в два этапа — на первом из них горят пары отработанных масел, в результате чего образуются горючие газы. На втором этапе эти газы догорают при высоких температурах. Благодаря тому, что отработка сгорает полностью, дым от печки практически не содержит вредных до здоровья токсичных примесей, притом, что эффективность данного отопительного агрегата высокая.

Чтобы отработанное масло полностью сгорало, нужно выполнять все рекомендации относительно того, как сделать печку на отработке.

У этого теплоагрегата должны быть следующие конструкционные элементы:

• нижняя камера горения, низкотемпературная, которую совмещают с баком и оснащают отверстием для регуляции подачи воздуха. Через него также наливают топливо и поджигают прибор;
• средняя камера – в ней горят газы, смешанные с воздухом.
  Она имеет форму трубы с отверстиями для обеспечения поступления необходимого количества воздуха;
• верхняя камера – в ней происходит дожигание остатков газа и образуется дым. К этой части устройства подсоединяют трубу, выведенную в дымоход.

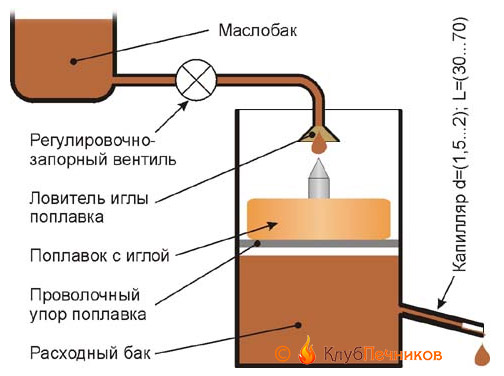

Увидеть, как выглядит схема печки на отработке можно на фото. Дымоход для агрегата, работающего на таком источнике энергии, должен составлять в длину не менее 4-х метров. Горизонтальное расположение дымоотводящего канала не допускается. Дело в том, что в результате использования отработанного масла образуется немалое количество нагара, оседающего в трубах, поэтому горизонтальные части дымохода быстро покрываются слоем сажи.

По этой причине продукты горения могут попасть в комнаты, а люди, находящиеся в них, получить серьезное отравление. Дымовой канал в пределах помещений прокладывают под углом 45 — 90 градусов, а за их пределами – исключительно строго вертикально.

Верхнюю часть трубы следует защитить оголовком от задувания ветра и попадания осадков.

Из материалов для изготовления печки на отработке своими руками обычно предпочитают конструкционную или жаропрочную сталь 4-миллиметровой толщины. Когда делают такой теплоагрегат, следует учитывать, что наибольшая тепловая нагрузка приходится на верхнюю камеру. Если нет принудительного охлаждения, эта часть отопительной печи на отработанном масле может нагреться даже до 800°С, поэтому ее лучше делать из более толстого металла.

Когда изготавливаются самодельные печи на отработке, задействуют не только листовое железо, но и обрезки труб, имеющие разный диаметр.

Из инструментов и других материалов потребуются:

• болгарка плюс отрезной и шлифовальный круги;
• листы металла;
• сварочный аппарат плюс электроды;
• уголок для изготовления ножек;
• краска для металла, способная выдерживать высокую температуру.

Как сделать печь на отработке своими руками

Когда создается печка на отработке – чертежи помогут избежать лишних ошибок:

1. Изготовление нижней камеры. В таком теплоагрегате данный элемент совмещают с топливным баком. Нижняя камера представляет собой круглый бак, накрытый крышкой, у которой имеются отверстия для заливки масла и трубы, выполняющей функции второй камеры печки.

   Согласно указанным на чертеже размерам, нужно вырезать детали для создания нижнего бака, зачистить их края при помощи болгарки и сварить в единую конструкцию. Для стенок лучше использовать обрезок трубы. Дно к стенкам бака делают из листа металла, а ножки из уголка. На крышке вырезают отверстия: одно – диаметром 100 миллиметров по самому центру, а второе – размером 60 миллиметров ближе к одному из краев. Крышку можно сделать съемной и тем самым облегчить в процессе эксплуатации очистку бака и перемещение печи (прочитайте: «Делаем отопление на отработке своими руками»).

2. Дальше берут отрезок трубы длиной около 360 миллиметров и диаметром 100 миллиметров и сверлят в нем отверстия для подачи воздуха. Диаметр их должен равняться 1/10 диаметра трубы. Отверстия располагают равномерно по высоте трубы по всей ее поверхности.
3. Трубу нужно приварить к крышке нижнего бака, четко соблюдая перпендикулярность. Также печь на отработке должна иметь на крышке воздушную заслонку, прикрепленную с помощью болтового соединения или заклепки. Предварительно под заслонку вырезают отверстие диаметром 60 миллиметров. Через него в дальнейшем заливают масло и разжигают печь.
4. Верхний бак изготавливают аналогично нижнему элементу. Для стенок лучше всего использовать 355-миллиметровую трубу. В металлической пластине, которой отводится функция дна, делают 100-миллиметровое отверстие, смещенное в сторону края дна. К отверстию в нижней части приваривают отрезок трубы 110 — миллиметровым диаметром. Его надевают на перфорированную камеру, предназначенную для сгорания газов.
5. Крышка, прикрывающая верхний бак, подвергается очень высоким температурам, поэтому для нее лучше брать металл толщиной 6 миллиметров. В ней делают отверстие, в которое вставляют дымовую трубу. Само отверстие располагают со стороны, расположенной противоположно отверстию в дне данной камеры. К верхней крышке между ними помещают и приваривают перегородку, сделанную из толстого металла – отсекатель. Делать это нужно поближе к дымовому отверстию.
6. Технология как сделать печь на отработке, предполагает, что к крышке сверху нужно приварить дымовую трубу, которую затем подсоединяют к дымоходу. Чтобы придать конструкции жесткость между нижней и верхней камерами устанавливают распорку, сделанную из уголка или трубы, имеющей диаметр 20-32 миллиметра. В завершение печку на отработке выкрашивают специальной краской по металлу, способной выдержать высокую температуру. Читайте также: «Какие бывают самодельные печки – варианты, которые можно сделать своими руками».

Чертежи установки и розжиг печек на отработке

Устанавливают чудо печь на отработке на абсолютно ровной выложенной кирпичом или забетонированной площадке.

Она не может находиться ближе, чем на расстоянии один метр от воспламеняющихся или горючих стен. Печь нужно выровнять согласно уровню и отвесу. Отверстие, предназначенное для залива отработанного масла, необходимо располагать так, чтобы удобно было загружать топливо и регулировать поступление воздуха.

Дымоход в длину должен превышать 4 метра. Его внешнюю часть следует утеплить. Самодельная печь на отработке отличается тем, что ее удобно чистить: с дымовой трубы нужно снять дымоход и верх высокотемпературной камеры, после чего удалить сажу и нагар.

Функционировать чудо печка на отработке может на любом использованном ранее масле – минеральном или синтетическом. Заливать топливо следует до середины бака, оставляя место для образования паров. Потом следует выждать время, полностью открыв заслонку для насыщения пара кислородом. Разжигают печь каминными спичками или лучиной.

Отверстие после розжига прикрывают наполовину, а после того, как агрегат нагреется, им регулируют поступление воздуха в бак. В прибор запрещается заливать керосин, бензин, разные растворители и прочие легковоспламеняющиеся вещества, обладающие значительной степенью испарения, поскольку может произойти взрыв.

Способы повышения эффективности чудо печи

Печь на отработке, имеющая простую конструкцию, подходит для обогрева гаражей, теплиц, мастерских (прочитайте: «Отопительная печка своими руками для гаража»). Но для помещений, где пребывают люди, она не подойдет по причине сжигания кислорода. Поэтому для отопления производственных зданий такие агрегаты нужно устанавливать в отдельных помещениях, а теплоснабжение производить при помощи монтажа водяной системы.

Дымовую трубу после выхода ее из верхней камеры проводят через герметичную емкость со штуцерами находящимися на разном уровне для подачи и отвода теплоносителя. К верхнему из них подключают трубу для подачи воды, а к нижнему – трубу обратки.

Другой способ повышения эффективности печки на отработке – создание принудительной конвекции воздуха. Она выполняется при помощи вентилятора, предназначенного для нагнетания прохладного воздуха к верхней камере.

Как сделать печь на отработке своими руками показано на видео:

Печь на отработке своими руками — чертежи, советы, видео / Авто самоделки / Самоделка.net — Сделай сам своими руками



История появления печи на отработанном масле на просторах СНГ покрыта мраком, по одним данным в Турции эти печи используются с незапямятных времён, правда в технических помещениях, и оттуда с помощью наших любопытных и хватких туристов попал чертёж. Но это и не так важно для нас, главное разработка со скоростью пандемии начала охватывать всю территорию бывшего союза.

Это и не удивительно, конструкция очень проста, кто дружит со сваркой и болгаркой, не составляет больших проблем собрать её. У этой печи есть свои плюсы и минусы, о которых я знаю после эксплуатации печи в течении 5 сезонов, и расскажу чуть ниже.

Когда ко мне попал чертёж этой печи, я сразу загорелся сделать для отопления гаража, тем более что под руками был материал из чего делать. С баками не стал мудрить, у меня был кусок трубы диаметром 350 мм., отрезал от неё две части по 115 мм., а на крышки пустил листовой металл толщиной 6 мм.





Собрал печку за два дня, затопил и честно говоря она удивила своей работой, горела ровно и самое главное от неё шёл сильный жар.



После нескольких дней эксплуатации, я решил её доработать, причина вот в чём – при горении печи, возле неё высокая температура, а в противоположном углу гаража прохладно, элементарно нет конвекции воздуха.

Вот и решил добавить воздушный лабиринт с принудительной вентиляцией. После такой доработки всё стало отлично, в любом углу гаража одинаковая температура.

Печь можно усовершенствовать и дальше



Вот так она будет выглядеть с водянной рубашкой

Теперь немного о минусах печи:
— Ни в коем случае не заливайте не отстоявшиееся масло!!!

— Не делайте вытяжную трубу строго вертикально из печи!!!

— Делайте  Т-образную врезку в вытяжную трубу, и чтобы снизу был отстойник!

Объясню в чём дело – если вы в морозы не топили день – два, то в вытяжной трубе появляется конденсат в виде снежной шубы, и когда растапливаете печь, вся растаяшая вода попадает прямиком в печь, и буквально через 20 минут горения происходит выплеск масла. Знаю что пишу, прошёл через это…

И главный мой совет – сделайте заслонку на вытяжной трубе, в видео её хорошо видно, с двумя заслонками (нижней и верхней) печь регулируется как простейший карбюратор, можно отрегулировать от лёгкого горения до рёва паяльной лампы, и главное что погасить печь вы сможете за пару минут, перекрыв обе заслонки, с одной нижней этого сделать нельзя.

Как собирается печь, можно посмотреть в ролике

(Просмотров 479 , в т.ч. 1 сегодня)
