Раздвижные ворота своими руками: особенности создания и установки

Отправить заявку Вызвать специалиста

Сегодня популярность откатных ворот возрастает изо дня в день. Еще относительно недавно позволить установить себе подобную конструкцию могли только достаточно обеспеченные люди. Одна только фурнитура стоила как поддержанная машина. Сейчас же цена стала значительно доступней. Кроме этого можно еще больше сэкономить, если сделать складные ворота своими руками.

Основные сведения о раздвижных воротах

Конструкция раздвижных ворот популярна сегодня все больше. Ведь створка занимает минимум места и двигается вдоль забора. Их использовать намного удобнее.

Интересные факты: При ветреной погоде створку не нужно фиксировать, ведь порыв ветра не на них не влияет.

Для открытия понадобится значительно меньше времени, чем при применении распашных ворот. Такие раздвижные ворота на самом деле наиболее практичны. Рассмотрим самые распространенные их типы.

  1. Подвесные.
  2. Наземные или те, в которых ролики двигаются по земле.
  3. Консольные.

Последний тип наиболее удачный для установки в нашей стране.
Конечно, стоимость раздвижных конструкций оставляет желать лучшего. Но способ есть. Можно их изготовить своими руками.

Устройство и принцип работы

Устроены раздвижные ворота таким образом, чтобы при открывании они не занимали много места и шли не нараспашку, а вдоль забора. Многие умельцы, ознакомившись с чертежами, могут легко их изготовить. Причем такие конструкции довольно прочные и прослужат долгие годы.

Главные элементы раздвижных ворот

Сегодня есть множество информации о том, как самостоятельно сделать раздвижные ворота своими руками. Тут нужны будут самые простые навыки, инструменты и запас терпения.

Практически любые ворота этого типа состоят из таких элементов как:

  • Опора – на несколько подобных опор может устанавливаться консольный элемент;
  • Направляющая балка – именно на нее и приходится основная нагрузка всего веса конструкции;
  • Нижний ловитель – именно на этот элемент в закрытом положении и приходится большая часть нагрузки опорного ролика;
  • Верхний ловитель – понижает уровень парусности всего сооружения;
  • Ролик – служит опорой в закрытом положении;
  • Кронштейн – не позволяет уходить створке вбок;
  • Поставка – является основой для опор в процессе движения створки.

Преимущества

По причине того что в раздвижных воротах отсутствует направляющая верху и внизу проема через них может проезжать транспорт практически любых габаритов. Движение ворот происходит по роликовым кареткам, которые крепятся к специальному фундаменту. Каретки ходят внутри приваренного направляющего рельса. Это защищает их от снега, дождя и прочих осадков, что положительно сказывается на сроке использования.

Интересные факты: При правильном подходе ворота рассчитаны на 45-55 тысяч закрываний.

Лучше механизмы лишний раз не смазывать, поскольку прилипшая к смазке грязь может только ухудшить функцию закрывания.

Откатные ворота своими руками легко и недорого

Составление чертежа и установка

Составление чертежа является одним из важнейших этапов работы. В нем необходимо указать все точные размеры будущей конструкции, а именно ширину, длину, высоту, просветы и даже место отката. Размер ворот напрямую влияет на вес и набор инструментов.

Необходимо составить точную схему работы. Ниже предоставлены раздвижные ворота своими руками чертежи, примерный план конструкции.

Требования к исходным материалам

Приобретать все материалы необходимо у проверенных временем производителей, которые уже давно заняли высокие позиции на рынке. Именно они изготавливают материалы наиболее высокого качества.

Интересные факты: Всегда обращайте внимание на качество обработки деталей от коррозии и защиту от внешних факторов окружающей среды.

Руководство по сборке раздвижных ворот

Место, на котором в дальнейшем будут установлены ворота, необходимо подготовить, очистить от грязи. Подготовьте все инструменты и комплектующие, чтобы все всегда было под рукой.

Первый этап – установка стоек

Наиболее выгодный и быстрый способ установки стоек или труб, это забить их на глубину около полутора метров. Главное выдержать необходимый уровень, чтобы избежать перекоса ворот.

Максимально прочная конструкция, которая прослужит долгие годы, подразумевает заливку фундамента.

Второй этап – обустройство фундамента

Каждый опорный столб необходимо забетонировать.

  1. Выкопайте котлован глубиной в 1 метр, или пробурите. Ширина зависит от габаритов опор и качества грунта.
  2. Засыпаем подушку из щебня и песка высотой в 200 мм. Стока не должна углубляться.
  3. Устанавливаем и ровняем столб.
  4. Заливаем стойку бетоном.

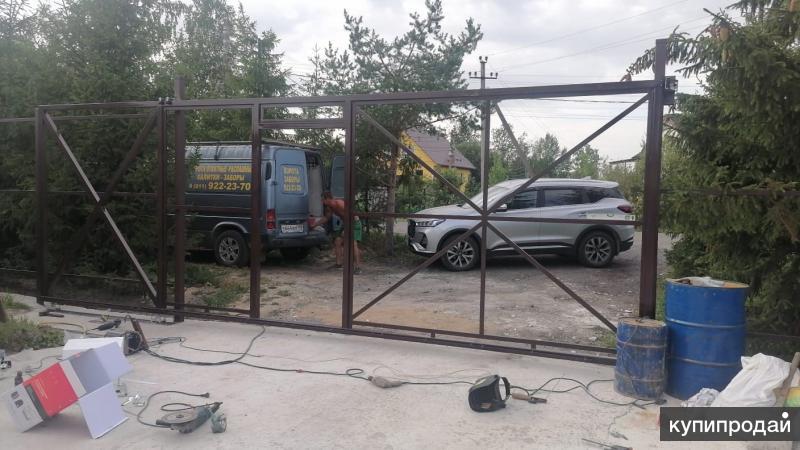

Третий этап — Каркас

Каркас собирается на ровной площадке. Сначала трубы свариваются между собой. После делается внутренняя рама каркаса. Теперь трубы свариваются с несущей рамой.

Подъемные ворота своими руками — инструкция и чертежи

Теперь приваривается к низу рамы направляющий рельс. Все видимые швы зачищаются болгаркой и закрашиваются грунтом. После этого каркас обшивается с двух сторон профнастилом.

Комплектующие

Для создания ворот откатного типа не потребуются глубокие знания в строительстве и уж тем более особые умения. Достаточно иметь необходимые комплектующие. Важнейшей частью считается фурнитура, отвечающая за передвижение.

  1. Заглушки.
  2. Улавливатели.
  3. Тележки.
  4. Концевой и поддерживающий ролик.
  5. Направляющий рельс.

Приобретать фурнитуру лучше у проверенных производителей.

Закрепление ворот

Сначала крепятся ролики как можно дальше друг от друга. Приваривается площадка задней тележки. После и передняя. Сварные швы всегда зачищаются и грунтуются. Теперь крепятся и регулируются роликовые тележки. Крепится кронштейн вверху и уловитель внизу.

Далее устанавливается автоматика. Соединяется она с каркасом при помощи зубчатой рейки. Не важно, из какого материала будут установлены такие ворота. Главное, что их легко можно изготовить своими руками.

Комментарии

Написать комментарий

Распашные и откатные ворота — идеи конструкций и чертежи

Множество идей по распашным и откатным воротам я подготовила для вас в сегодняшней подборке. Также в материале предложены варианты чертежей и схем.

Распашные ворота имеют две симметричные створки, которые прикручиваются на петлях к опорам, открывающимся в одном или противоположных направлениях. Поэтому они и получили такое название. Эти ворота состоят из модулей, можно реализовывать и придумывать различные типы оформления.

Данный тип ворот ставят на коттеджных, дачных участках, общественных зданиях, промышленных объектах. В этих воротах имеются следующие составляющие: стойки, элементы облицовки, две створки.

Створка — это жёсткая рама, которую изготавливают из трубы квадратного сечения. Облицовкой служит металлический профнастил, покрытый полимерным покрытием. Цвет такого покрытия может быть любым.

Створки на воротах при открывании должны легко скользить, это должно происходить благодаря тому, что в петли должны быть смазаны. Ворота можно открывать с помощью пульта дистанционно или вручную.

Достоинства распашных ворот — их относительная дешевизна, простота исполнения, удобство эксплуатации, надёжность, привлекательный внешний вид.

Но необходимо предусмотреть большое свободное пространство с той стороны куда будут открываться ворота — половину ширины самых ворот. Нужно убедиться, что в направлении открывания на дороге нет подъёмов, мешающих их открыванию.

Можно построить ворота с разными створками, это значительно сэкономит конструкцию. Можно сделать одну створку длиной — 3 м, установив на неё электропривод, а другую — 1 м.

Если заезжает автомобиль, открываете большую створку электроприводом, а если грузовой автомобиль — то и маленькую и большую створки. В итоге вы потратите деньги только на автоматику большой створки.

Если вы хотите ворота, открывающиеся автоматически наружу, то нужно сказать, что большинство приводов позволяют открывать ворота внутрь, а вот работающие наружу найти будет сложно.

Обязательно используйте петли, усиленные подшипниками или втулками из бронзы высокого качества. От этого зависит срок и качество эксплуатации ворот. Открывание ворот должно происходить очень легко, но не самопроизвольно. Самопроизвольно створки могут открываться из-за плохой ориентации петель.

Откатные ворота

Можно уверенно назвать лучшим решением для уличных ворот в Средней полосе России и севернее. Они удобны в эксплуатации, специального обслуживания не требуют, быстро закрываются и открываются, простая автоматика, зимой не требуют предварительного удаления снега перед открытием.

Недостатки — высокая стоимость, для установки фундамента следует провести дополнительные работы, зона отката ворот должна быть больше проёма ворот на 30%. Таким образом, если проём ворот — 4,25 м, то длина полотна равна 6,2 м; при проёме — 5,75 м — 8,1 м.

Работают откатные ворота следующим образом: во время отодвигания полотно смещается в сторону, открывая проезд. Для того, чтобы это можно было сделать и вручную ворота следует оснастить роликами с подшипниками. В автоматизированном случае эту работу делает электропривод.

Откатные ворота могут быть с нижним креплением (консольные) и с верхним креплением (подвесные) и откатные по рельсе.

Подвесные ворота были распространены в советские годы при въезде на территории различных промышленных объектов. В этом варианте наверху проёма помещается балка, к которой как к карнизу шторы подвешивается полотно.

В результате получается сооружение, довольно громоздкое, довольно — таки надёжное, но невыгодное вследствие высокой стоимости и вследствие, того что балка ограничивает проезд высоким машинам.

Более распространены ворота с нижним креплением на дачных участках, в гаражах. Когда такие ворота открыты, проём сверху остаётся свободным, а внизу нет направляющего желоба. Ширина ворот может быть до 9 м.

Когда ворота закрыты конечный ролик полотна захватывается «ловушкой», и из — за этого ворота дополнительно приобретают устойчивость, уменьшающую напряжённость каркаса.


Ворота не занимают дополнительного места на участке, ведь они отодвигаются в сторону вдоль ограждения при открывании. Это придётся учесть, если участок слишком узкий, тогда сделать их не удастся и придётся довольствоваться распашными воротами.

Откатные ворота компактны, поэтому именно их следует выбрать для установки в условиях ограниченного пространства рядом с проёмом. Это их основное достоинство по сравнению с распашными воротами.

Этот тип ворот более предпочтителен в условиях средней полосы, потому что сверху нет балки, внизу — рельса, ничто не может помешать движению полотна. Их различают по месту расположения балки.

Эти ворота открываются в сторону горизонтально, нужно предусмотреть, чтобы в этом направлении была ровная поверхность земли. Также, должен быть правильно поставлен забор.

При изготовлении забора используется различный материал: сандвич — панели, профлист, алюминиевый профиль. Конструкции могут иметь разную форму — квадратную, прямоугольную и т. д.

Они могут быть отделаны декоративными элементами, могут оснащаться электроприводом с фотоэлементами, внешней антенной для повышения радиуса действия управления, электронными замками.

Если у Вас есть возможность изготовить ворота своими руками, то нужно выбрать качественные ролики и учесть массу изделия.

Верх ворот может быть сконструирован горизонтально, подниматься или опускаться к центру (обычно применяют у створчатых ворот) или к какому — нибудь концу (обычно применяют для кулисных ворот).

Верхняя линия ворот может быть волнистой или прямой — она определяет форму ворот. Верхнюю линию ворот могут формировать кончики пик — как бы создаётся впечатление чугунного литья.

Откатные ворота с калиткой-чертеж с размерами. Разбираем в деталях, как собрать и установить откатные ворота своими руками

Содержание статьиПоказать

  • Устройство и принцип действия откатных ворот
  • Требования к конструкции
  • Достоинства и недостатки данной конструкции
  • Типы конструкции
  • Виды и принцип работы
  • Чертежи и расчеты
  • Замеры и материалы для установки откатных ворот
  • Заливка фундамента для откатных ворот своими руками
  • План работы
  • Устройство откатных ворот
    • Схема откатных ворот
    • Необходимое условие при изготовлении сдвижных ворот
  • Установка откатных раздвижных ворот
  • Откатные ворота своими руками. Выбираем материалы
  • Как сделать консольные откатные ворота
    • Как рассчитать фундамент под крепление для консольной балки
    • Установка роликовых опор
  • Подвод электричества и монтаж воротной рамы
    • Установка роликового основания и полотна
  • Монтаж верхнего ограничителя и концевого ролика
    • Монтаж верхнего и нижнего уловителя своими руками
  • Регулировка свободного хода
  • Калитка в откатных воротах
  • Обслуживание
  • Распространенные ошибки
  • Подведем итоги

Устройство и принцип действия откатных ворот

Свое название конструкция получила из-за способа открывания. Полотно ворот перемещается вдоль забора, то есть в плоскости воротного проема, тем самым занимая меньше места.

Существует три вида устройства откатных ворот:

  • рельсовые;
  • подвесные;
  • консольные.

В конструкции откатных ворот на рельсе есть ролики, расположенные в нижней части.

На них все сооружение и упирается, с их помощью и происходит перемещение полотна. Опора роликов идет на рельс, уложенный в дорожное покрытие. В верхней части ворота удерживаются кронштейном, на котором закреплены боковые ролики.

Откат таких ворот равен ширине проема.

Недостатки конструкции:

  • рельс располагается по всей ширине проезда;
  • последний все время забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рельс надо периодически чистить. Можно установить нагревательный кабель, что решает проблему обледенения, но это увеличивает монтажные расходы, плюс дополнительные траты на электроэнергию.

В конструкции вторых присутствует верхняя балка, по которой ворота на роликах перемещаются. Именно она ограничивает высоту проезда. Хотя можно установить ворота со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка – это также увеличение финансовых расходов. Ширина ворот равна длине отката.

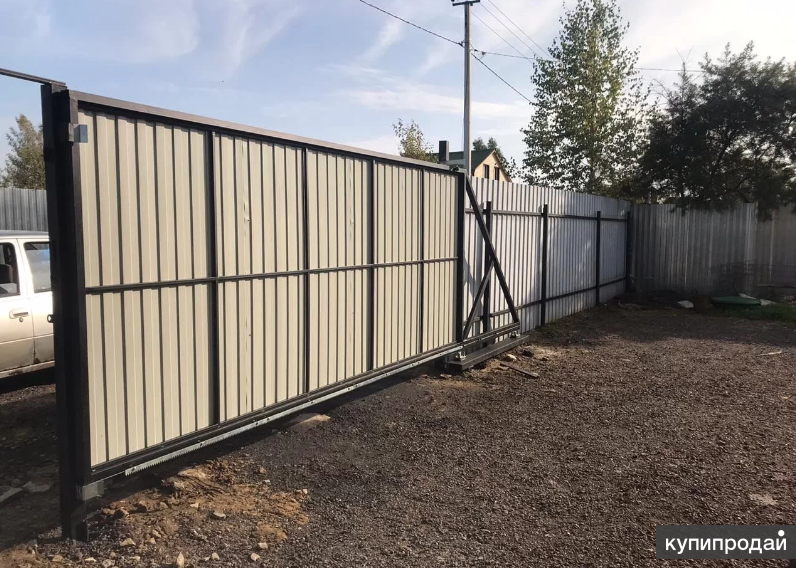

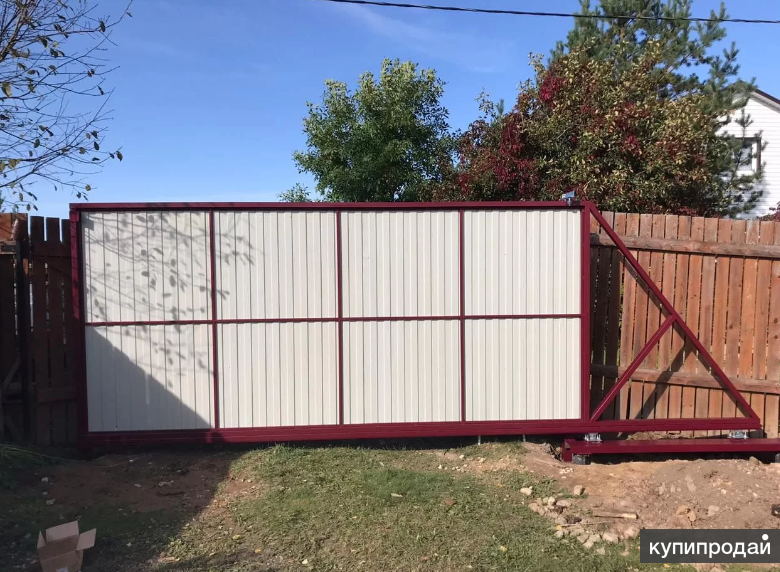

Выдвижные ворота третьего вида чаще остальных сегодня используются. Все дело в роликовых опорах, которые располагаются вне зоны проема, и он ничем не ограничен. В конструкции используется такой же кронштейн, как и в первом варианте.

Сдвижные ворота этого типа имеют длину больше ширины проема в 1,5 раза. Дополнительная часть выполняет функции противовеса основной конструкции, имеет конфигурацию трапеции или треугольника. Она увеличивает место для смещения ворот. Под эту разновидность сооружается более мощный фундамент.

В устройство консольных откатных ворот добавляются еще два элемента – верхний и нижний уловители. Они удерживают полотно в равновесии, когда оно закрыто. Располагаются элементы на противоположном столбе воротного проема. При этом в нижнем уловителе есть полка, на которую консоль опирается в закрытом состоянии.

Требования к конструкции

Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:

  1. Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
  2. Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
  3. Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
  4. Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.

Перед монтажом ворот нужно разметить место, проверить наличие фурнитуры и подобрать материал для обшивки каркаса. Также следует заранее подумать о наличии сигнализации и электрического привода.

Достоинства и недостатки данной конструкции


Достоинства и недостатки

Достоинства:

  • Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
  • Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
  • Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
  • Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
  • В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
  • Существует возможность выбирать различную автоматику для ворот.

Недостатки:

  • В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
  • Для крепления консольной части и привода необходимо производить дополнительный фундамент.
  • Вдоль забора понадобится выделить достаточное пространство.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

  1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
  2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
  3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
  4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
  5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

План работы


План фундамента

Дальше вы сможете узнать все нюансы по монтажу откатных ворот по порядку. Первым делом нужно определить фронт работ, среди которых:

  1. Рытье траншеи и устройство фундамента. Ворота откатного типа достаточно тяжелые, поэтому для бесперебойной и правильной работы вам нужно будет сделать фундамент.
  2. Монтаж проводов, если вы хотите, чтобы ваши ворота открывались самостоятельно от привода, или если планируете установить на них видеокамеру.
  3. Монтаж роликовых элементов.
  4. Установка ворот на прокатный механизм. На этом этапе нужно навесить ворота без регулировки.
  5. Закрепление фурнитуры, которая ловит створ ворот.
  6. Окончательная регулировка ворот.
  7. Подключение автоматики, если она предусмотрена.


Все тщательно распланируйте

Если вы хотите, чтобы ваши ворота служили долго и без перебоев, вам нужно четко придерживаться плана и следовать инструкции, тщательно выполняя каждый шаг.

Устройство откатных ворот

Схема откатных ворот

  1. Направляющая балка
  2. Опора роликовая (тележка)
  3. Ролик концевой съёмный
  4. Ловитель нижний
  5. Ловитель верхний
  6. Верхний фиксатор с роликами (кронштейн)
  7. Подставка


На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Установка откатных раздвижных ворот

Установка откатных ворот на въезд дачного участка в данный момент очень популярна. Главной особенностью ворот этого типа является их долговечность и практичность в процессе эксплуатации. Также стоит отметить, что их комфортное использование зависит от качественной и правильной установки. Перед началом монтажных работ требуется произвести грамотные замеры проёма и прилегающей к нему территории.

Откатные ворота своими руками. Выбираем материалы

Схема консольных ворот с нижней балкой

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3*2, то профнастила потребуется 6 м², а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Подвод электричества и монтаж воротной рамы


Как уже было сказано выше, при установке ворот с автоматической откаткой полотна, необходимо провести электрическую проводку. Только в таком случае можно будет установить автоматическую систему.

Это, конечно же, существенно повышает стоимость не только работ, но и самой конструкции ворот. Устанавливают проводку сразу после окончания работ с фундаментом. Кабель прокладывается в конструкции фундамента, а для его прокладывания используют специальную гофру.

Место, где в итоге будет выходить пучок кабеля, важно рассчитать заранее, чтобы потом можно было протянуть весь кабель в помещение для подсоединения к электрической сети.

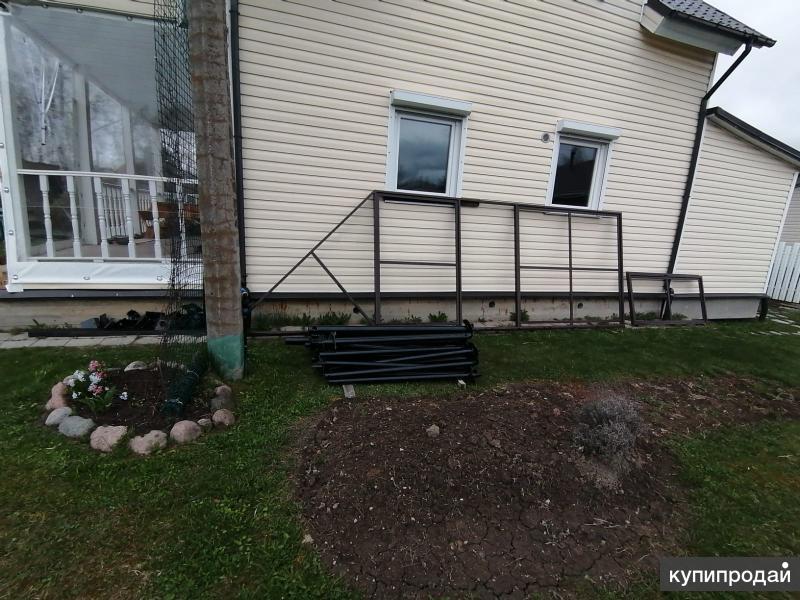

Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот. Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции.

Профильные трубы разрезают при необходимости до нужной длины и подготавливают к сварочным работам. Специалисты обычно рекомендуют варить трубы так, чтобы горизонтальные стойки в итоге были поверх вертикальных.

Такой метод уже показал на практике, что конструкция, оказывается, прочнее. Кроме того, при установке горизонтальных стоек сверху, предотвращается процесс коррозии на каркасе. Но в этом случае необходимо будет сделать защиту для горизонтальных поперечников.

Для этого после сбора конструкции нужно зачистить все места соединения и покрасить раму специальной краской, которая предотвращает распространение ржавчины. Поперечники обязательно нужно проваривать через каждые 50 см, если ворота имеют размеры по ширине больше 1,5 метра. Это предотвратит провисание полотна в дальнейшем.

Установка роликового основания и полотна

Роликовое основание считается одним из самых важных механизмов в системе откатных ворот. Всё дело в том, что на эту часть приходится вся нагрузка от полотна. Именно поэтому все крепления должны быть надёжными.

Чаще всего для этого крепления приваривают к швеллеру. Сразу после того как проводится монтаж роликов, на них устанавливаются ворота, а уже после этого проводятся замены, которые позволяют проверить устойчивость и уровень.

Для того чтобы ворота работали на роликовой системе плавно и без заминок их устанавливают на одной плоскости, но точность проверить можно будет только при использовании лазерных указателей.

Монтаж верхнего ограничителя и концевого ролика


В верхней части конструкции устанавливается ограничитель, который останавливает ворота, в случае если они начнут съезжать с направляющей. Кроме того, эта часть предотвращает раскачку полотна при сильных порывах ветра.

По инструкции следующий этап — это фиксирование концевого ролика и заглушек. Конечный ролик фиксируется на окончании передней части бруса, а после этого накрывается пробкой. Фиксация производится с помощью болтовых соединений, но только, с одной стороны, а с другой стороны балки монтируется пробка или подобное этому материалу устройство.

Последний ролик необходим непросто для повышения качества плавности откатывания ворот, но и чтобы накатываться на нижний уловитель, а это снижает нагрузку на роликовые опоры.

Заглушки также необходимо установить, но они нужны по понятным всем причинам. Такая деталь предотвращает попадание снега или грязи, что повышает продолжительность жизни роликовых деталей.

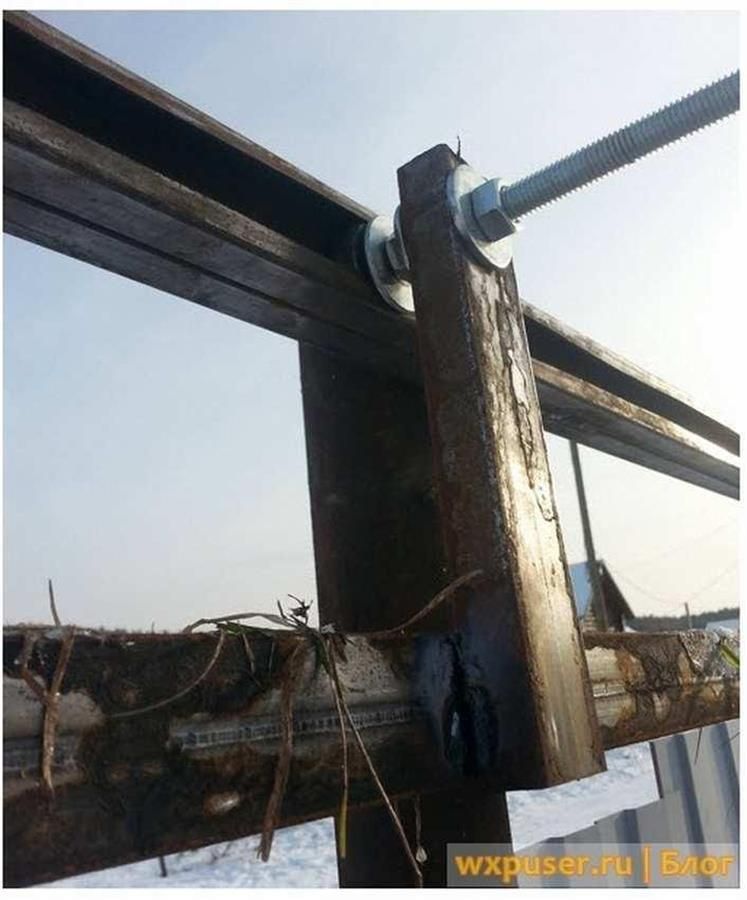

Монтаж верхнего и нижнего уловителя своими руками

В установке уловителей нет ничего сложного. Их монтаж происходит путём крепления деталей к болтовым частям конструкции с помощью сварки.

Верхний улавливатель отвечает не только за безопасность, но и смягчает контакт между воротами и опорами. Кроме того, верхний уловитель, так же как и аналогичная нижняя деталь, снижает влияние порывов ветра на полотно.

Нижний уловитель отвечает аналогичным действиям, но он, в отличие от верхней части, является основным и именно на него приходится большая часть нагрузки при воздействии сильного ветра.

Роликовую систему установить достаточно сложно, но это не значит, что невозможно поставить откатные ворота своими руками. Видео, фотографии, инструкции и большое количество информации могут помочь произвести установку откатных ворот только при помощи своих сил.

Установка роликовой конструкции в итоге может значительно упростить жизнь, ведь не придётся постоянно выходить из машины, чтобы открыть ворота. Кроме того, такая система повышает статус и стоимость дома.

Регулировка свободного хода


На этой стадии требуется регулировка расположения опор внутри несущей рейки. Для такой цели необходимо ослабить гайки, которые фиксируют опоры. Следует закрыть/открыть ворота, перемещая их от одного конца к другому. После этого гайки нужно крепко затянуть.

Затем необходимо поставить заглушку и ролик несущей рейки. Элементы прикрепляются с помощью болтов. Заглушка, входящая в комплект, приваривается с тыльной поверхности полотна.

Для установки кронштейна сверху нужно заранее ослабить ролики. Элемент ставится так, чтобы ролики слегка касались верхнего края полотна. Поверхность с отверстиями для крепежей должна «смотреть» на опорный столбик. Деталь крепится болтами.

Затем требуется приготовить профнастил, нарезав его по ширине и высоте. Материал набивается на ворота и фиксируется с помощью саморезов. Листы при этом лучше укладывать внахлест. С монтажом откатных ворот можно справиться и самостоятельно. Чтобы избежать проблем при установке, нужно соблюдать схему действий.

Если вы не знаете, как установить откатные ворота, то лучше все же обратиться за помощью к опытным специалистам. Однако в этом случае вы не сможете сэкономить.

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Обслуживание

Если были сделаны откатные ворота ручного открывания, то есть без автоматики и привода, то периодическое обслуживание сводится к ликвидации участков образования коррозии металла и смазки вращающихся деталей – роликов. Эти процедуры продлят срок службы ворот и обеспечат плавный их ход без перекосов.

Если к конструкции добавлен электрический привод, то количество профилактических мер увеличивается:

  • очистка зубчатой рейки и шестерни от грязи;
  • очистка фотоэлементов и концевиков;
  • проверка напряжения.

Смазывать рейку и шестерню нельзя, они быстро обрастут грязью.

Распространенные ошибки

Сделать консольные откатные ворота своими руками несложно. Но если упустить из вида какие-то моменты, можно в конечном итоге получить конструкцию, которая через какое-то время будет работать некорректно.

Распространенные ошибки:

  1. Неправильно были сделаны замеры, которые отразились на габаритах откатных ворот.
  2. Был неправильно залит фундамент под роликовые каретки. Особое внимание стоит уделять глубине заложения. Мелкозаглубленная конструкция в процессе пучения грунта начнет деформироваться и смещаться. Это гарантия, что ворота по роликам не смогут перемещаться.
  3. Если противовес был сделан коротким. Равновесие – важный показатель работы ворот откатных. Если вес полотна не сбалансировать, то вся конструкция будет “клевать носом”. Такое положение может отразиться на роликах, которые будут подвергаться большим нагрузкам на изгиб.
  4. Полотно ворот должно быть жестким. Только так можно противостоять деформациям, которым подвергается конструкция под действием ветра и нагрузок. Поэтому ребра жесткости – важный элемент. Без них ворота делать нельзя.
  5. Нельзя монтировать ролики без регулировочной площадки.
  6. Сечение опорного рельса должны соответствовать длине ворот и их массе. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых кареток.

Простота конструкции откатных ворот таит в себе множество нюансов, от которых зависит качество работы изделия. Пренебрегая каким-то из них, можно потерять вложенные в постройку деньги. Ведь неправильная работа и эксплуатация приводит к появлению неприятных моментов, которые в будущем приводят к поломкам.

Подведем итоги

Существует огромное количество нюансов. Учесть которые человек, который не занимается данным вопросом профессионально, не может в принципе:

  • Ошибка в выборе грунтовки и краски приведёт к возникновению коррозии и досрочному выходу ворот из строя (как минимум, к потере их товарного вида).
  • Неправильный выбор глубины заложения фундамента может аукнуться перекосом основания ворот в результате морозного пучения грунта.
  • Нарушения, допущенные в конструкции элементов ворот, могут привести к тому, что их повалит сильным порывом ветра или заклинит в результате малого просвета, оставленного между поверхностью дороги и нижней кромкой направляющей.

Только обратившись к профессионалам можно быть уверенным в том, что ваши ворота прослужат долго.

[spoiler title=»Источники»]

  • https://sovet-ingenera.com/obustroystvo/vorota/otkatnye-vorota-svoimi-rukami.html
  • https://sotka.guru/stroitelstvo/vorota/osnovnye-trebovaniya-i-pravila-po-ustanovke-otkatnyh-vorot.html
  • https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
  • https://vdomishke.ru/otkatnyesdvizhnye-vorota-svoimi-rukami-poshagovaya-instrukcziya/
  • https://www.stroy-dom.net/?p=13484
  • https://kakpravilnosdelat.ru/ustanovka-otkatnyh-vorot-svoimi-rukami/
  • https://mastremont.ru/ustanovka-otkatnyh-vorot-skhema-i-montazh/
  • https://avtoproezd.ru/ustanovka-i-montazh-otkatnyh-razdvizhnyh-vorot
  • https://kak-sdelano. ru/zabor/otkatnyie-vorota-svoimi-rukami
  • https://nashgazon.com/ograda/vorota/instrukciya-po-ustanovke-otkatnyh-vorot-svoimi-rukami.html
  • https://zaborgost.ru/stati/poshagovaya-instrukciya-po-ustanovke-otkatnyh-vorot-svoimi-rukami

[/spoiler]

изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы. Откатные ворота своими руками. Схема, поэтапная инструкция

Содержание

  1. Виды и принцип работы
  2. Подвесные
  3. С опорой на нижний рельс
  4. Консольные
  5. По степени механизации
  6. Механические (ручной откат)
  7. Автоматические (с электроприводом)
  8. Плюсы и минусы откатных ворот
  9. Устройство откатных ворот
  10. Особенности расчета ворот
  11. Данные высоты и ширины проема
  12. Расчет противовеса
  13. Расчет веса
  14. Расчет прочности фурнитуры
  15. Дополнительные расчеты
  16. Выбор привода
  17. Автоматика на ворота
  18. Привод на ворота своими руками
  19. Изготовление створки ворот и этапы монтажа
  20. Чертежи для изготовления откатных ворот
  21. Схемы
  22. Материалы и инструменты
  23. Выбор деталей для механизма отката
  24. Готовим столбы
  25. Кладка столбов из кирпича
  26. Разметка ямы
  27. Выемка грунта
  28. Изготовление закладной конструкции и притворного столба
  29. Установка закладного элемента в яму
  30. Прокладка электропроводки (для автоматизации ворот)
  31. Регулировка положения роликовых опор
  32. Бетонирование ямы
  33. Сварка
  34. Фиксация накатного (концевого) ролика и заглушки несущего профиля
  35. Крепеж верхнего направляющего ограничителя (кронштейна)
  36. Изготовление створки
  37. Размеры полотна
  38. Окраска и монтаж заполнения
  39. Монтаж автоматики
  40. Завершающий этап
  41. Калитка в откатных воротах
  42. Распространенные ошибки
  43. Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот
  44. 1100-1500 кг
  45. 800-1000 кг
  46. 600-700 кг
  47. 300-500 кг
  48. Ограничения на установку откатных ворот
  49. Сборка готовых заводских ворот
  50. Видео: как установить откатные ворота своими руками
  51. Обслуживание

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

По степени механизации

Выделяют два основных вида: механические и с автоматическим приводом.

Механические (ручной откат)

Открываются вручную, и на это тратится много времени. При необходимости такие ворота можно сделать самому.

Есть у этой конструкции плюс ‒ ворота будут работать даже при отсутствии электричества.

Автоматические (с электроприводом)

Движение створок осуществляется за счет работы электромеханизма. Управление выполняется дистанционно с помощью специальной панели, пульта.

Любые механические ворота получится автоматизировать. Но для этого необходимо на этапе строительства забора предусмотреть расположение электрической проводки.

Не рекомендуется ставить на участках, где есть перебои с подачей электроэнергии.

Плюсы и минусы откатных ворот

Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.

Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.

Отдельно о преимуществах консольных откатных ворот:

  • не имеют ограничений по высоте;
  • внизу остается небольшой просвет, поэтому снег, лед или налетевший песок не затрудняют их работу;
  • высокое сопротивление ветровым нагрузкам.

Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.

Недостатки ворот-консолей:

  • сложность изготовления;
  • длина бокового пространства для отката не менее 1,4-1,5 ширины проема.

Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

  • Направляющая балка. Принимает на себя весь их вес.
  • Тележка или роликовая опора. Их необходимо 2 шт.
  • Съемный концевой ролик. В закрытом состоянии он служит опорой.
  • Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
  • Кронштейн. Он важен для удержания створки от бокового качания.
  • Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Особенности расчета ворот


Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.


Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Выбор привода

Если вы решили установить автоматические ворота, можно купить готовый комплект, состоящий из двигателя и пульта, а можно изготовить его самостоятельно. Для работы привода необходим ещё один элемент — зубчатая рейка, которая, как правило, в комплект фурнитуры не входит.

Автоматика на ворота

Так как существует большое количество предложений от различных производителей с различными характеристиками, мы собрали самые популярные из них в сравнительную таблицу для массы ворот в 400–500 кг. При сравнении обратите внимание на мощность привода и интенсивность использования — это наиболее значимые критерии.

Сравнительная таблица по приводам от различных производителей

* Для ворот массой 300 кг цена чуть ниже

Привод на ворота своими руками

При желании привод можно смастерить самостоятельно. Мы рассказывали подробно об этом в статье «Привод для откатных ворот своими руками» .

Также посмотрите два видео с различными решениями.

Видео № 1: Привод для откатных ворот на основе шуруповёрта

Системой управляют 6 реле: переключающие с 12 на 220 В, обеспечивающие подачу на шуруповёрт — 220 В, и на автомобильную сигнализацию — 12 В.

Видео № 2: Привод на основе покупных и б/у элементов

Для безопасной работы автоматики желательно установить сигнальную лампу и фотоэлементы.


Типовая схема подключения автоматики ворот

Изготовление створки ворот и этапы монтажа

Перед началом работ определитесь с размерами ворот — шириной и высотой. В нашем примере рассмотрен вариант с шириной проезда 4 м, длиной направляющей — 6 м, высотой ворот — 2 м.

Чертежи для изготовления откатных ворот

В процессе монтажа пригодятся чертежи и схемы откатных ворот. Составить их можно как собственноручно, так и подсмотреть идею в сети. Они дают возможность четко понимать, как установить ворота и какой общий механизм их работы. Чертеж откатных конструкций изготавливается только после определения размеров будущей конструкции. Понадобится на финальном этапе работ и схема проведения электропроводки, если вы будете самостоятельно этим заниматься.

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:


Чертеж ворот на 4 метра


Конструкция


Методы крепления откатных ворот


Сборочный чертеж


Схема откатных ворот и проема


Комплектация


Основание под ворота


Подготовка проема


Схема постройки


Установка колонн


Схема установки закладной

Материалы и инструменты

Расчет материалов сделан для представленной на чертеже конструкции, с односторонней обшивкой профнастилом, для климата с промерзанием грунта на глубину до 1,5 м.

Чертёж ворот

Таблица. Расход материалов на установку откатных ворот

Необходимые инструменты:

  • лопата;
  • болгарка;
  • сварочный аппарат;
  • шуруповёрт;
  • уровень;
  • рулетка;
  • малярная кисть или пульверизатор.

Выбор деталей для механизма отката

Есть несколько вариантов комплектующих для откатных ворот в зависимости от ширины проёма и весовой нагрузки:

  • для ворот массой до 400 кг и шириной не более 4 м;
  • для полотен весом до 600 кг и шириной не более 6 м;
  • для створок массой от 600 кг и шириной 6 м и больше.

Выбирая тот или иной комплект для своих нужд, следует обязательно учитывать материал заполнения полотна, ведь он оказывает существенное влияние на вес створки.

Набор для создания состоит из таких деталей:

  • нижняя направляющая;
  • поддерживающая скоба с роликами;
  • роликовая опора — 2 шт.;
  • поддерживающая подставка роликовой платформы — 2 шт. ;
  • опорный (концевой) ролик;
  • нижний и верхний улавливатели;
  • пластиковые заглушки.

Направляющая нижних роликов должна быть достаточно жёсткой, чтобы сохранять первоначальную форму и не деформироваться при ветровой нагрузке. Чтобы обеспечить это условие, ответственные производители изготавливают рельс из качественной конструкционной стали толщиной не менее 3.6 мм — на этот параметр и следует ориентироваться при его выборе.

Комплект фурнитуры для сборки откатных ворот

Поскольку всю массу ворот удерживают роликовые тележки, их подшипники должны быть качественными, а сами поверхности качения иметь высокую твёрдость. В продаже можно найти консольные блоки с пластиковыми роликами, которые снижают уровень шума при движении ворот. Учтите, что через некоторое время эти детали придётся менять, поскольку даже самые высококачественные термопласты не сравнятся с цементированной сталью. Перед монтажом подшипники опорных роликов рекомендуется вскрыть, чтобы проверить количество смазки — от этого зависит, будут ли ворота скрипеть при движении, и как долго эти детали будут работать без люфтов и заклиниваний.

Фиксацию створки сверху обеспечивает поддерживающая скоба. Чтобы обеспечить устойчивость и надёжность конструкции, её толщина должна быть не менее 4 мм. Что же касается установленных на ней направляющих, то лучше всего зарекомендовали себя резиновые ролики. Нагрузка на них не так уж велика, а вот то, что они не царапают каркас ворот в процессе эксплуатации, положительным образом влияет на эстетичность конструкции.

При выборе нижнего улавливателя следует учитывать, что он работает в паре с опорным роликом. Следует обязательно проверить, насколько свободно концевик входит в фиксатор. Кроме того, торцовый ролик предназначен для перераспределения нагрузки при закрытых воротах, поэтому к нему предъявляются такие же требования, как и к основным опорным элементам системы.

Металлическая пластина, из которой изготавливаются улавливатели, должна иметь толщину не менее 4 мм, поскольку от её качества зависит надёжность фиксации створки в закрытом положении. Кроме того, прочность этих деталей должна обеспечиваться сварочным соединением.

Заглушки направляющего рельса подойдут любые. Главное, чтобы они препятствовали попаданию снега и выполняли декоративную функцию.

Выбор материала для зашивки полностью зависит от личных предпочтений и финансовых возможностей, поэтому можно использовать:

  • профнастил, который имеет небольшой вес и легко монтируется при помощи заклёпок или саморезов. Профильные панели можно подобрать по толщине, цвету, глубине и ширине волны, а их покрытие способно долгие годы защищать металл от коррозии;
  • стальные листы — подбирают по толщине и размерам. Чаще всего используют как основу под кованые элементы ворот;
  • поликарбонат, с которым ворота будут самыми лёгкими;
  • штакетник или вагонку — их необходимо обрабатывать антисептическими средствами и покрывать лаком или краской. Только в таком случае можно рассчитывать на долговечность и эстетичный внешний вид пиломатериалов;
  • ковка — может использоваться как отдельно, так и в сочетании с поликарбонатом, пиломатериалами или стальными листами. Сегодня в торговой сети можно купить отдельные кованые элементы, из которых при помощи сварки несложно соорудить настоящее произведение кузнечного искусства;
  • филёнка (шоколадка) – для её получения металлические листы подвергают штамповке. В продаже можно найти «шоколадки» различных размеров. К каркасу их крепят сваркой или заклёпками.

Используя для обшивки полотна ковку, стальные листы или филёнку, следует учитывать значительное увеличение массы ворот при выборе роликовых опор и других элементов конструкции.

В продаже можно найти филёнку различного размера, что позволяет создавать ворота оригинального дизайна

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Кладка столбов из кирпича

После того, как фундамент настоялся и набрал прочности мы приступаем к обкладыванию сердечников кирпичом, а также к установке в столбах закладных деталей для крепления нащельников.

Закладные мы будем изготавливать из металлических уголков размерами 50*50*80 мм. К ним мы привариваем куски арматуры диаметром 8 мм и длиной в половину ширины столба. Второй край арматуры мы привариваем к сердечнику.

Всего для крепления нащельников в на каждом столбе мы установим по 3 закладных уголка. Самый первый уголок устанавливаем после третьего ряда кирпича, а все последующие по редине и чуть ниже верхнего края столба.

Разметка ямы

Чтобы вычислить периметр будущего фундамента, необходимо:

  1. По стороне, где будут открываться ворота, добавить ½ ширины проезда. Это получится длина основания.
  2. От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.

В работе пригодятся рулетка, шнур и колышки.

Выемка грунта

По окончании разметки выкапывается грунт.

Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.

Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.

Изготовление закладной конструкции и притворного столба

Чтобы закладная вышла недорогой, подготовьте:

  • арматуру диаметром 12 мм;
  • швеллер шириной 12‒16 см, длиной равной фундаменту.

Изготовление выглядит так:

  1. К швеллеру сваркой крепят куски арматуры.
  2. Потом приваривают арматуру поперек, чтобы вышли связные элементы.

При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.

Установка закладного элемента в яму

Проводится в таком порядке:

  1. Арматурой к низу в траншею опускается закладная.
  2. Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
  3. Следующий шаг ‒ расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.

Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.

Прокладка электропроводки (для автоматизации ворот)

Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.

Глубина укладки зависит от рельефа местности.

Регулировка положения роликовых опор

Проводится как по вертикали, так и по горизонтали.

Чтобы правильно отрегулировать пластины, чуть откручиваем верхние гайки роликовых опор, откатываем полотно от крайнего закрытого к крайнему открытому положению. Это делается, чтобы каретки заняли нужное место внутри консоли. Теперь необходимо затянуть гайки.

Если после регулировки створка станет хуже двигаться, то крепеж следует ослабить.

Бетонирование ямы

Замес раствора рекомендуется проводить из смеси марки М200‒М250, или смешать с песком портландцемент М400.

Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.

Раствор не должен покрыть верх закладной. Время полного застывания бетона ‒ до 1 недели.

Сварка

Расположения ребер жесткости

Болгаркой или отрезной машинкой режут профильную трубу 60х40х2 мм под требуемые размеры. Должны получиться два горизонтальных, два вертикальных и один диагональный профили. Точечной сваркой прихватывают элементы в местах соединений.

При помощи рулетки или шнура необходимо проверить диагонали базового прямоугольника 4х4 – они должны быть одинаковыми. Угольником проверяют углы противовеса, которые должны составлять 90° и 45°. При отсутствии отклонений все соединения проваривают сплошным герметичным швом.

На следующем этапе полотно ворот укрепляют внутренним каркасом рамы, ребрами жесткости – они же будут служить опорой для крепления заполнения из профлиста. Для изготовления этих элементов используется профильная труба 40х20х2 мм. Важно строго придерживаться размеров и резать таким образом, чтобы сварные соединения были герметичными.

Элементы усиления сначала прихватывают точечной сваркой, после чего проводят замеры диагоналей и углов. Если все в порядке, места контакта силовой рамы и ребер жесткости приваривают швами длиной 15 мм с шагом не более 500 мм. Все сварные швы следует загладить шлифмашинкой.

К нижней части рамы приваривается несущая балка (консоль) из комплекта для откатных ворот – она позволит перемещать створку при помощи роликовых кареток.

Фиксация накатного (концевого) ролика и заглушки несущего профиля

Накатный ролик размещаем внутри направляющего профиля с другой стороны от роликовых опор. Затягиваем болты. Для надежности фиксации между крышкой концевого ролика и консоли проводим точечную сварку.

Заглушка производится из резины. Перед крепежом прогреваем ее строительным феном. После чего вставляем внутрь консоли сбоку роликовых кареток.

Крепеж верхнего направляющего ограничителя (кронштейна)

Делаем крепеж роликов послабее. Монтируем ограничитель вверху столба ограждения так, чтобы была захвачена верхняя кромка створки. Выставляем ворота по вертикали.

Изготовление створки

Каркас рамы — сварная конструкция. До начала работ нужно организовать место — выложить при помощи строительного уровня кирпичи под будущую конструкцию. Сделайте заготовки каркаса. Очистите трубы от грязи и ржавчины.

Вам понадобятся отрезки трубы 60х40 мм длиной: 6 м — 1 шт., 4,4 м — 1 шт., 2 м — 2 шт., 2,56 м — 1 шт.

И отрезки трубы 40х20 мм длиной: 4,32 м — 3 шт., 1,92 м — 2 шт., 1,88 м — 4 шт.

К направляющей (необходимо купить), закрытой с двух сторон заглушками, приварите трубу 60х40 мм длиной 6 м, прихватывая с двух сторон через каждые 750 мм. Перпендикулярно к основанию приварите (также точечно) трубы 60х40 мм длиной 2 м (подрезав края под 45°) и соедините их верхушки трубой длиной 4,4 м.

От свободного конца основания к ближайшему углу приварите трубу 60х40 мм длиной 2,56 м. Площадь полотна заполните конструкцией из труб 40х20 мм по схеме. При этом узкую трубу нужно варить заподлицо с широкой — при односторонней обшивке и по центру — с двухсторонней.

Сварочные швы зачистите болгаркой и обработайте антикоррозионным средством. Покрасьте полученный каркас.

Раскроите профнастил и обшейте раму при помощи саморезов.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

  • размеры автотранспорта, который будет въезжать на участок;
  • угол въезда автомобилей;
  • свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1. 5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

На самом деле, расстояние между нижней направляющей и уровнем двора регулируется при помощи опорных площадок, которыми выставляется высота роликовых тележек. В зависимости от их положения створки возвышаются над участком на высоту от 10 до 15 см.

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Окраска и монтаж заполнения

Деревянное заполнение

Чтобы гидроизолировать конструкцию, зазоры между внутренним каркасом и внешним контуром заполняют силиконовым герметиком. На заключительном этапе изготовленную раму полотна обрабатывают антикоррозийным составом, грунтуют и окрашивают. Рекомендуется использовать алкидную эмаль и наносить лакокрасочное покрытие не менее чем в 2 слоя с промежуточной сушкой до полного высыхания.

Высушенную раму зашивают подходящим материалом. Преимущественно используется профнастил с защитно-декоративным полимерным покрытием – он доступен по цене и прост в монтаже. Для крепления используют саморезы по металлу или заклепки. Также практикуется монтаж деревянного заполнения, чтобы ворота гармонировали с забором и постройками.

Монтаж автоматики

Если запланирован автоматический тип открывания ворот, то на этапе подготовки к их установке нужно провести монтаж электропроводки. Автоматику для откатных ворот можно выбрать в специализированных магазинах. На швеллер устанавливают профильную трубу и прикрепляют на специальную пластину (есть в комплекте), к которой будет монтироваться электропривод. Далее болтами на нее крепится электродвигатель. Рейки к планке привариваются идеально точно, после чего следует регулировка привода. Далее проводится настройка оборудования согласно инструкции.

Если все работает слаженно и правильно – раздвижные ворота открываются и закрываются плавно и без посторонних звуков, значит они готовы к эксплуатации.

Процесс самостоятельной установки откатных видов ворот нельзя назвать простым. Он требует времени, внимательности и навыков сварки, работы с уровнем и другим инструментарием. Но, при желании, можно их установить на своем участке. Главное — грамотный подход к процессу и наличие времени.

Завершающий этап

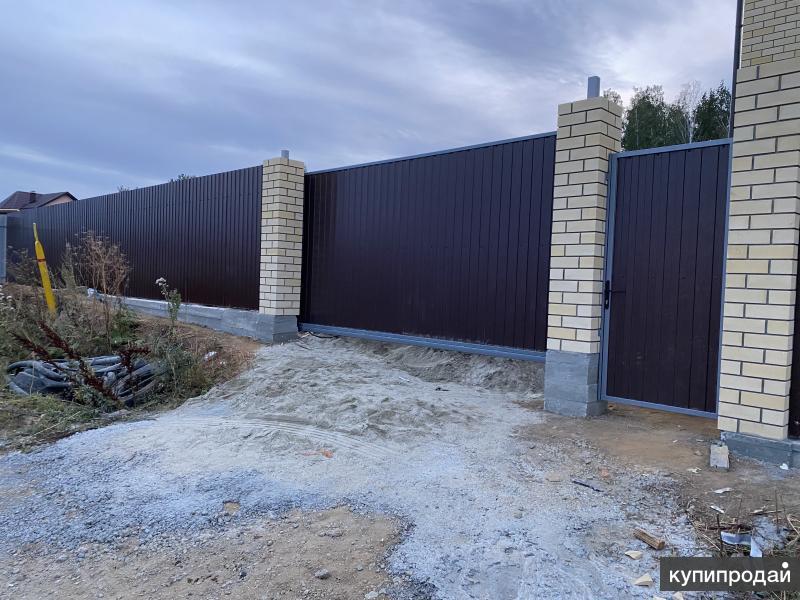

Сдвижные ворота с калиткой

На последнем этапе работ:

  • надежно приваривают верхнюю пластину с поддерживающими роликами и регулируют их – с каждой стороны между роликом и створкой должен оставаться зазор 2-3 мм
  • вставляют и закрепляют на переднем конце консоли накатной (концевой) ролик
  • приваривают нижний уловитель на ответный столб (его нижний край должен располагаться на 3-4 мм выше нижнего края концевого ролика, чтобы он накатывался и приподнимал створку, разгружая роликовые каретки)
  • приваривают верхний улавливатель на ответном столбе на высоте 1,6-1,8 м, он предотвратит перекос полотна при внешних воздействиях
  • надевают заглушку на второй торец консоли, чтобы предотвратить попадание внутрь влаги и загрязнений

После окончания монтажа откатные ворота готовы к эксплуатации. Если конструкция автоматизирована, следует установить электродвигатель и другое оборудование, подключить систему к электрощитку.

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

  • Недостаточно хорошая подготовка фундамента.
  • Неправильный монтаж и крепеж всех комплектующих.
  • Неправильно подобранная масса ворот под несущую балку.
  • Если слышен скрип, то это свидетельство попадания песка в подшипники.
  • Нельзя допускать потеки краски.
  • Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

При покупке фурнитуры учитывайте:

  • общий вес ворот;
  • ширину проезжей части;
  • высоту створок.

В стандартную комплектацию входят:

  • две роликовые опоры;
  • направляющий профиль;
  • верхний ограничитель;
  • накатной ролик;
  • заглушка;
  • верхний и нижний улавливатели.

Регулировочные пластины не входят в комплект и покупаются отдельно.


Фото: фурнитура, автоматика и консольная балка

Разберем перечни фурнитуры в зависимости от веса ворот.

1100-1500 кг

У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».

Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.

800-1000 кг

Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.

Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.

Основной материал ‒ нержавеющий металл.

600-700 кг

Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.

Количество компонентов фурнитуры аналогично предыдущему типу.

300-500 кг

Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.

В этом комплекте направляющая консоль делается размерами  60*70*3,5 мм. Длина ‒ 5, 6, 7 м.

Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.

Выбирая роликовые опоры, учитывайте частоту использования ворот. Для дома хватит полимерных изделий. Если же у вас несколько автомобилей или забор установлен на производстве, то лучше взять более усиленные варианты из металлополимера или металла.

Средний срок гарантии на набор фурнитуры составляет 5 лет.

Ограничения на установку откатных ворот

Такая модель ворот имеет свои особенности использования, поэтому для ее монтажа, по технологии,

Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем ворот, что скажется на габаритах полотна.

существуют некоторые ограничения. На том месте участка, где планируется установка откатных ворот, грунт должен иметь ровную поверхность для корректной работы конструкции. Это касается всего пути следования ворот при открывании. От этого зависит и длительность эксплуатации, и оптимальное распределение нагрузки.

Если путь заезда для автомобилей узкий, то нужно заранее, на этапе определения размеров и подготовки схем, дополнительно расширить проем. В этом случае исключается риск повреждения техники и конструкции откатного забора. Калитку лучше установить отдельно от откатного полотна. Встроенная калитка отличается неудобством в использовании из-за завышенного порога. Еще одно из главных условий для установки – наличие возможности залить фундамент.

Сборка готовых заводских ворот

Некоторые российские компании предлагают комплекты для сборки откатных ворот своими руками. Все профили уже нарезаны в размер, узлы и составляющие рассчитаны инженерами, на основные элементы дается гарантия. Каркас можно обшить любым материалом по выбору.

Безусловно, комплект будет стоить несколько дороже, чем покупка металла на металлобазе. Но зато вы сможете сэкономить время на подготовке профилей и резке. Останется только правильно и аккуратно собрать конструкцию.

Видео: как установить откатные ворота своими руками

Обслуживание

Регулярный уход за воротами — залог долгой службы откатных конструкций. Он не сложен, достаточно раз в год смазывать подшипники в роликах и контролировать регулировку механизмов.
Фотоэлементы могут загрязниться или запотеть от влажности. Периодически их нужно протирать мягкой тканью.

Зубчатая рейка также нуждается в регулярной очистке от льда и грязи. Скрип или скрежет — опасные предвестники поломки механизма. Смазывать балку солидолом или литолом не рекомендуется. В густой смазке накапливается пыль и песок, в результате ворота может подклинивать.

Источники

  • https://vdomishke.ru/otkatnyesdvizhnye-vorota-svoimi-rukami-poshagovaya-instrukcziya/
  • https://montazh-zaborov.ru/otkatnye-vorota/
  • https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
  • https://www.rmnt.ru/story/fences/otkatnye-vorota-svoimi-rukami-konstruktsija-chertezhi-sxemy.1088252/
  • https://MoyaOgrada.ru/vorota/chertezh-sxema-otkatnye-vorota.html
  • https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/
  • https://o-remonte.com/otkatnye-vorota-svoimi-rukami/
  • https://www.vorotnet.com.ua/otkatnye_vorota_svoimi_rukami. htm
  • https://krrot.net/otkatnue-vorota-svoimi-rykami-chertegu/

Откатные ворота: чертеж, подготовка, монтаж

Такой вариант ворот, как откатные, являются очень востребованными и удобными. Название опирается на принцип действия и конструкции – они способны сдвигаться (откатываться) в один из боков забора (параллельно). Чтобы самостоятельно установить или изготовить откатные ворота, чертеж должен быть в соответствии с Вашими потребностями и пожеланиями, так же необходимо тщательно изучить теорию, и иметь хотя бы начальные строительные навыки.

Есть ряд вопросов, которые становятся серьезной проблемой при монтаже такого откатного (раздвижного) устройства, как ворота. Вам понадобиться теоретическая выкладка, расчетные формулы, схемы, чертежи, а также практические советы.

Схема стандартного раздвижного устройства

Раздвижные консольные ворота – это проёмная (полотно) и противовесная часть (хвостовик, косынка, раскос, противовес и т.д.). Противовес обычно составляет от 33 до 50% проёма. Чаще всего большинство ворот делают 40% противовесом, что позволяет устройству нормально функционировать, а расход материала и пространства является оптимальным.

Важно знать! В пособиях иногда можно встретить данные, где указано, что противовесная часть должна составлять 50-60%. Но на самом деле — это излишне, конечно, Вы можете сделать и так – ничего плохого, но бытовые ворота с показателем 40% — идеальное решение. Хвостовик в половину размера проема и более актуален на промышленных воротах большого размера, где ширина проёма от 8 метров.

План-схема раздвижного портала

Чертеж откатных ворот включает в себя расчет пространства для отката ворот. Если противовесная часть равна одной трети, а воротам все равно не достаточно места для отката, то это значит, что откатное устройство установить невозможно и надо думать об установке ворот другого типа, к примеру, распашного. Малые размеры противовеса (меньше 33%) приведут к тому, что портал будет «падать» в открытом положении, и вырывать канаву, касаясь земли.

Параметры классического сдвижного портала

Стандартные откатные ворота — ширина проёма 1,8м, ширина панели ворот – 2м, а противовес – 1м.

Далее надо подобрать набор фурнитуры, рассчитанный на вес от 400 кг:

  • металлические или ПВХ ролики;
  • направляющая длиной 3м.

Для 3-х метровой проёмной части по формуле надо добавить по 100 мм с каждой стороны – для того, чтобы полотно перекрывало проём. Далее необходимо подсчитать количество материала для двусторонней зашивки. По эксплуатационным качествам лучше всего подойдет профнастил (металлопрофиль). Он легкий, долговечный, с антикоррозийным покрытием и не требует регулярного ухода. Зная общую длину ворот (3м) 3-ох метровой направляющей, приобретайте стандартный комплект с 6 метровых листов обычного гофрирования. Куски легко разрезать или сваривать снаружи, швы зачистить болгаркой и покрыть краской.

Расчет высоты

Очень важно рационально подойти к вопросу высоту ворот.

В параметр высоты ворот должны входить такие слагаемые (размер 3х2):

  • дорожное пространство
  • размер направляющей
  • трубы внешнего и внутреннего каркаса

Зная все размеры указанных материалов, и имея чертежи откатных ворот, легко подсчитать высоту ворот и листов металлопрофиля. Хотя обычно они совпадают с размерами уже имеющегося на участке ограждения.

Комплект фурнитуры

Технология монтажа сдвижного устройства

Начинать необходимо с обустройства проема – столбов, которые будут удерживать ворота. Их бетонируют на глубину более 1м. Столбами может быть профилированая труба сечением 10х10см, деревянные колоды из твердой древесины, или железобетоны.

Кирпичные и другие столбы требует монтажа уголка или арматуры вовнутрь двора для закрепления ворот.

Закладка фундамента

Бетонная основа должна быть вдоль забора, куда открываются откатные ворота. Поэтому роют траншею на половину размера проема 40 см по ширине и на 1 м в глубину. Фундамент должен иметь металлическую часть. Из металлического швеллера шириной от 16 см приваривают 8-10 кусков арматуры 12-14мм. Уложите швеллер арматурными «ногами» вниз и забетонируйте.

Обязательно, чтобы плавно ходили ворота откатные, чертежи должны быть под рукой, и сверять с ними полученные результаты.

Расположение основных элементов основания

Внимание! Бетонируя фундамент под сдвижные ворота, бетонный раствор лучше всего заливать заподлицо со швеллером, избегая образования пустот. Фундамент должен выстояться приблизительно 7 дней и схватится так, чтобы можно было проводить следующие операции по монтажу ворот.

Изготовление каркаса и полотна

Для этого мы берем трубы 60х30х2мм, располагаем их на необходимом уровне на ровной поверхности, и привариваем их прихватками 2см на расстоянии 22-25см. Далее надо приварить треугольник противовесной части. Наружный каркас откатных ворот готов. Приступаем к свариванию внутренних труб 40х20х2мм. Двусторонняя зашивка предполагает трубу 40х20х2 мм посредине, а односторонняя — сдвиг на край.

В конце необходимо зашлифовать сварочные швы и нанести грунтовку. Зашить полотно профнастилом можно при помощи заклепок или саморезов по металлу.

Закрепление фурнитуры

Монтаж створки

На швеллере выставите роликовые тележки, оденьте на них направляющую, выставьте створку по уровню и по забору, и прихватите сваркой. Теперь закрепите на столбах-опорах сверху и снизу улавливатели и поддерживающие ролики. Если у Вас опорные столбы из металла, то улавливатели и ролики можно приварить прямо к столбу. Если же они выложены кирпичом или гранитом, то фурнитуру лучше устанавливать на металлическую стойку — труба 60х30х2мм, которая, в свою очередь, закрепляются на кирпичных или бетонных столбах-опорах с помощью дюбелей.

Видео-инструкция монтажа сдвижного портала

Источник: http://rusograda.ru/vorota/otkatnye-vorota-chertezh

Ворота своими руками. Чертежи, фото и видео © Геостарт

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка . Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

  • древесину;
  • листы тонкого металла;
  • профнастил.

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

  • консольными;
  • откатными;
  • подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка . Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот , нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

  • 6 метровая направляющая балка;
  • две роликовые опоры;
  • концевые ролики;
  • ловители концевых роликов;
  • дополнительное устройство с 2 роликами;
  • заглушки для концов балки.

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

автор

Наумов Антон

System Design • American Access Company

American Access Company предлагает проектировщикам, архитекторам и конечным пользователям все инструменты, необходимые для разработки вашей следующей автоматизированной системы контроля доступа к воротам. Мы начинаем с нашего руководства по проектированию и предлагаем несколько проектных чертежей, которые можно включить в ваши проектные чертежи.

Как выбрать автоматические ворота и систему доступа — руководство по проектированию идеальной системы

Для открытия и закрытия автоматических ворот с электроприводом достаточно нажать кнопку на устройстве открывания ворот гаража. Автоматические ворота также могут быть такими же сложными, как компьютеризированный вход и считыватель приближения автомобиля, где ваша система знает ваш автомобиль и автоматически открывает ворота, когда вы приближаетесь, записывая, управляя и делясь каждой транзакцией.

В этой статье «Как сделать» рассматриваются все этапы проектирования автоматизированной системы ворот, начиная с выбора ворот и заканчивая устройствами ворот и дополнительными компонентами. Шаги включают в себя:

Часть первая – Выбор типа и стиля ворот

Первая часть этой статьи с практическими рекомендациями посвящена обзору типов ворот относительно того, как эти ворота подходят для вашего объекта. Есть два основных типа ворот, которые можно легко автоматизировать: консольные откатные ворота и распашные ворота.

Распашные ворота более популярны для жилых помещений. Владельцы домов предпочитают внешний вид входа в поместье, где ворота распахиваются, приветствуя вас. Эти ворота бывают как одностворчатыми, так и двустворчатыми. Некоторые соображения, если вы выбрали автоматические распашные ворота:

  • Должны ли ворота открываться или открываться? – Автоматические распашные ворота могут открываться в любую сторону. Тем не менее, подавляющее большинство отклоняется. Это связано с тем, что большинство подъездных дорог спускаются от дома к улице. Распашные ворота должны оставаться в горизонтальном положении при открытии. Если ворота открываются, они могут опуститься на подъездную дорожку до того, как полностью откроются. Это может быть проблемой, если ваш подход с улицы к воротам короткий. Места должно быть не менее двух длин автомобиля, так как гости склонны отступать назад, когда видят, что ворота открываются. Если расстояние от ворот до соседней улицы недостаточно, гость может оказаться в пробке.
  • Рассмотрите возможность установки двойных распашных ворот вместо одинарных  –  Для одинарных распашных ворот требуется только один привод ворот. Для двойных распашных ворот потребуются два оператора ворот, которые должны общаться друг с другом. Хотя стоимость двух приводов выше, у двойных распашных ворот поворот будет намного короче из-за того, что проем ворот разделен между двумя створками. Это имеет несколько преимуществ.
    • Для одной створки большего размера может потребоваться привод ворот большего размера, чем для двух меньших створок. Автоматические распашные ворота зимой могут служить снегоочистителями. Большой одиночный лист может с трудом проталкивать даже пару дюймов снега.
    • Если ваши ворота открываются, две меньшие створки будут меньше пугать гостей, когда ворота начнут открываться к ним. Таким образом, гости, приехавшие впервые, могут быть менее склонны к панике и поспешно садиться в другое транспортное средство или встречный транспорт.
  • Учитывайте все высоты  – Проем 20 футов с одной створкой ворот означает, что створка будет простираться на 20 футов проезжей части как в открытом, так и в закрытом положении. При наличии уклона створка может опускаться вниз при открывании или оставлять значительные зазоры под воротами в закрытом положении. Если проем разделен между двумя 10-футовыми створками, любые зазоры или опасения по поводу дна сводятся к минимуму. Вы должны проверить высоту земли под всем ходом ворот. Самая высокая точка будет вашим ориентиром. Ворота будут установлены на пару дюймов выше этой отметки. Это может привести к тому, что ворота будут находиться на значительном расстоянии от земли в закрытом положении, если земля поднимается вверх, когда ворота открываются. Это обычное дело, поскольку большинство возвышений поднимаются вверх от улицы к зданию.
    • Взмах или поворот ворот. Распашные ворота будут охватывать много земли при повороте из закрытого положения в полностью открытое положение. Этот проход может мешать другим объектам, таким как полосы движения, парковочные места, припаркованные автомобили и т. Д. Многие распашные ворота открываются на полные 180 градусов, что позволяет вам хранить ворота у линии забора, когда они открыты. Это хорошая новость до тех пор, пока вам не придется закрывать ворота, и они должны проехать через стоянку, занятую стоянкой, оставленной на ночь.
  • Общая надежность относительно использования. Автоматические распашные ворота могут быть не такими надежными, как автоматические откатные ворота. Это простая физика. Откатные ворота имеют гораздо меньшее сопротивление в виде снеговых и ветровых нагрузок. Его профиль разрезает условия, когда он скользит вперед и назад, тогда как распашные ворота должны толкать площадь, равную общей площади поверхности ворот. Раздвижные ворота могут легко преодолевать умеренный снегопад, тогда как распашные ворота быстро накапливают снежные кучи перед листом. В конечном итоге это приведет к тому, что оператор ворот подумает, что он во что-то врезается, и перейдет в «безопасный режим».
  • Более безопасный вариант. Автоматические распашные ворота могут быть не такими безопасными, как автоматические откатные ворота. Если автоматические двойные распашные ворота не оборудованы электрическим механическим или магнитным замком, их можно легко открыть, чтобы кто-то мог протиснуться между двумя створками. Раздвижные ворота могут быть оснащены приемником, который позволяет одним воротам скользить в другие или в приемную стойку. Это очень затрудняет взлом ворот.

Раздвижные ворота могут быть более популярны в коммерческих целях, где безопасность и надежность имеют первостепенное значение. Откатные ворота доступны как в одностворчатом, так и в двухстворчатом исполнении. Если вы думаете о раздвижных воротах для вашего бизнеса или дома, вам следует учитывать следующее:

  • Хранение. Раздвижные ворота обычно на 50% больше фактического открытия. Таким образом, для проема 16 футов потребуется общая створка ворот 24 фута. Эти дополнительные 8 футов ворот называются хвостом или противовесом. Это также позволяет легко прикрепить ворота к приводу откатных ворот. Выбирая откатные ворота, вы должны быть уверены, что у вас достаточно места для хранения ворот в открытом положении.
  • Фасады. Затворы должны быть установлены ровно в соответствии со стандартом ASTM F 2200. Это очень важно, чтобы ворота не скользили под собственным весом, что может привести к серьезной травме. При необходимости следует проверить отметки земли под всем ходом ворот от открытых до закрытых. Самая высокая точка будет вашим ориентиром. Ворота будут установлены на пару дюймов выше этой отметки. Если самая высокая высота находится в задней части ворот, и она наклонена вниз через проем, ворота могут быть от нескольких дюймов до фута от земли в проеме.

После того, как вы определились с типом ворот между распашными и откатными воротами, вы готовы выбрать стиль своих ворот. Как консольные, так и распашные ворота могут быть спроектированы как простое средство безопасности, включающее в себя ткань из звеньев цепи поверх оцинкованного каркаса. Оба типа ворот могут быть очень богато украшены декоративными пикетами, наконечниками, кругами, буквами и индивидуальным дизайном. Существуют буквально тысячи различных дизайнов. Однако каждая конструкция может повлиять на общий размер и вес ворот. Эти два фактора будут играть важную роль при выборе оператора ворот.

В соответствии со стандартами ASTM F 2200 и UL 325 существуют некоторые особенности конструкции ворот, которые следует строго соблюдать, чтобы избежать ненужных опасностей.

  • Ворота не должны иметь каких-либо препятствий или конструктивных элементов, выступающих из ворот, которые могут создавать опасность ниже 8 футов.
  • Откатные затворы не должны иметь отверстий больше 2 ¼ дюйма в затворе.
  • Все ворота должны иметь гладкое дно без выступающих штакетников.
  • Все ворота должны быть защищены от падения, если они отсоединены от фурнитуры ворот.
  • Распашные ворота не должны создавать зону захвата менее 16 дюймов при открывании.
  • Площадь распашных ворот не должна превышать 4 дюймов от стойки или колонны до точки шарнира.
  • Оборудование приемника Gate не должно выступать в отверстие.
  • Ворота должны иметь упор в полностью открытом положении.

Теперь, когда вы выбрали тип и конструкцию ворот, вы готовы ко второй части этой статьи «Как выбрать привод ворот».

Часть вторая. Выбор привода ворот

Приводы ворот предназначены для перемещения ворот в двух направлениях. Для этого требуется электродвигатель ворот. Чем больше ворота, тем мощнее двигатель ворот. Приводы ворот изготавливаются с учетом конкретных характеристик конструкции ворот. К ним относятся размер ворот, вес, ветровая нагрузка и частота использования. Каждый производитель устройств для открывания ворот предоставляет простую в использовании таблицу, которая поможет вам выбрать устройство для открывания ворот на основе следующих характеристик:

  • Размер . Общий размер ворот, как правило, является ведущей характеристикой при выборе привода как для распашных, так и для откатных ворот.
  • Вес . Если у вас нет очень нестандартных декоративных ворот с большим количеством тяжелого наполнителя, вы редко будете утяжелять свои ворота, прежде чем рассчитать их.
  • Ветровая нагрузка . Производители редко обращают внимание на ветровую нагрузку, но это реальная проблема. Если ваши ворота представляют собой твердую непрозрачную поверхность, на которую дует сильный ветер, дождь или снег, вы можете обратиться к местному установщику привода ворот за рекомендациями по увеличению размера вашего привода ворот.
  • Частота использования . Большинство приводов ворот сегодня являются операторами непрерывного режима работы. Однако некоторые версии DC имеют ограниченное использование из-за времени работы от батареи.

После того, как вы сузили выбор привода ворот на основе приведенных выше рабочих характеристик, вы должны выбрать свой привод по трем более важным электрическим критериям. Прежде чем сделать это, вы должны определить, откуда вы собираетесь подключать электроэнергию для вашего привода ворот.

  • Операторам ворот требуется выделенная цепь и необходимое количество ампер. Не пытайтесь последовательно подключить ваш привод ворот к другим приложениям. Величина пусковой мощности для электродвигателя значительна, поэтому он может легко отключить выключатель в сочетании с другим использованием.
  • Приводы ворот доступны с одно- и трехфазным питанием. Трехфазное питание предпочтительнее, потому что это более эффективная и стабильная форма питания. Ваше учреждение может иметь трехфазное питание, но не перед зданием, где расположены административные помещения. Таким образом, вам, возможно, придется тянуть эту мощность из задней части дома, где она находится, для питания машин. Однофазная мощность имеет одну горячую и нейтральную, тогда как трехфазная имеет три горячей и нейтральную. Таким образом, трехфазный провод стоит дорого.
  • Приводы ворот доступны в диапазоне распространенных напряжений. 120, 240, 208 и 460. Вы всегда должны убедиться, что ваша цепь рассчитана в пределах 10% от номинального напряжения приводов затвора.

Теперь вы выбрали устройство для открывания ворот, исходя из рабочих характеристик и электрических требований. Строго следуйте рекомендациям производителя по установке. Успешно установив более 10 000 приводов ворот, мы хотели бы упомянуть некоторые ключевые моменты.

  • Для приводов ворот требуются надлежащие крепления, опоры и механические соединения. Пожалуйста, рассмотрите возможность использования профессионального установщика для установки и подключения вашего привода ворот.
  • Расположение привода ворот относительно ворот имеет решающее значение. Строго следуйте рекомендациям производителя относительно этих размеров. Даже малейшее отклонение может привести к сбою оператора и создать угрозу безопасности.
  • Для подачи питания к приводу ворот обращайтесь только к лицензированному электрику. Как и любая часть моторизованного оборудования со схемой, приводы ворот очень непостоянны в отношении соблюдения требуемого количества ампер и напряжения. Слишком мало или слишком много может привести к быстрому взрыву печатной платы или двигателя. Перебои с электричеством при длительных поездках. Поскольку большинство приводов ворот расположены в нескольких метрах от источника питания, лицензированный электрик поможет оценить и обеспечить правильный размер провода и пусковое напряжение для пройденного расстояния.
  • Для приводов ворот требуются встроенные и внешние устройства безопасности. Привод не будет работать, если эти устройства не установлены должным образом.
  • Приводы ворот требуют программирования перед работой. Следуйте пошаговой процедуре производителя по правильному программированию привода ворот.
  • Современные приводы ворот представляют собой сложное оборудование. Однако это оборудование не будет работать без дополнительных внешних устройств управления, не входящих в комплект привода ворот.
Часть третья. Выбор компонентов автоматических ворот

Существует широкий ассортимент компонентов автоматических ворот. Чтобы помочь вам сузить выбор, специфичный для вашего проекта, вы должны рассмотреть следующий подход при проектировании вашей системы.

Первое, на что следует обратить внимание, — будут ли ваши ворота охраняться в рабочее время. Независимо от того, является ли проект жилым или коммерческим, вы должны решить, будут ли ваши ворота открыты или закрыты в течение дня. «День» в этом случае может быть определен как рабочее время или тот период времени, когда вы разумно ожидаете, что не членам семьи потребуется доступ через ваши ворота. Это может показаться необычным местом для начала процесса принятия решений, но это важная первая вилка на пути к выбору автоматических ворот.

Для автоматических систем управления воротами, которые закрыты в дневное или рабочее время, обычно требуется какое-либо устройство связи с надземным входом, которое связывается с другими через сотовый телефон, стационарный телефон или внутреннюю связь. В дополнение к возможности связи, эти устройства также будут иметь точку доступа через клавиатуру, пульт дистанционного управления или кард-ридер. К таким устройствам относятся домофоны, домофоны и компьютеризированные устройства.

Если ваши ворота открыты в течение дня, вы можете использовать базовые устройства контроля доступа, которые не взаимодействуют с другими. Этими устройствами могут быть автономные клавиатуры, устройства ввода с клавиатуры, кнопки и считыватели карт.

Следующее соображение касается типа лиц, которым потребуется доступ через ваши ворота, пока они закрыты. Пожалуйста, подумайте, нужен ли вам доступ для следующих лиц.

  • Члены семьи или ключевые сотрудники. Обычно это люди, которым предоставляется круглосуточный доступ через ворота.
  • Это лица, которым предоставляется ограниченный доступ на основе запланированных регулярных периодов времени.
  • Регулярные рейсы. Это лица, которым предоставляется ограниченное количество попыток доступа в течение ограниченных периодов доступа. К ним могут относиться услуги по уборке и нечастые ремонтные мероприятия. Физические лица ограничены в использовании кода доступа для определенного количества использований.
  • Гости и внеплановые услуги. Это могут быть разовые гости, которые могут или не могут запланировать визит, почтовая доставка, доставка еды и т. д.

Следующим шагом в выборе ваших электрических ворот является то, что въезд и выезд проверяются отдельно. Другими словами, то, как каждый человек получает доступ для входа в собственность, может отличаться от того, как они выходят из собственности. Выход из ворот может не требовать такого же уровня проверки при принятии решения о том, может ли человек открыть ворота. Это позволит значительно сэкономить на затратах и ​​времени.

Последним шагом перед фактическим выбором ваших устройств является понимание того, что автоматические устройства для ворот делятся на два типа: Автономные и Компьютеризированные или программируемые устройства.

Автономные устройства: Автономные устройства не подключены к другим устройствам. Эти устройства обычно используются для управления одними воротами. Автономные устройства, как правило, более конкурентоспособны по цене, но также очень ограничены в возможностях программирования и генерации каких-либо отчетов. Большинство автономных устройств программируются на устройстве. Самое главное, автономные устройства редко имеют возможность быть привязанными к одному пользователю и не имеют идентификатора пользователя. Автономная клавиатура подключается непосредственно к приводу ворот. Наиболее распространенными приложениями являются жилые дома на одну семью и предприятия с ограниченным доступом в нерабочее время.

Компьютеризированные программируемые устройства: Компьютеризированные устройства обычно взаимодействуют и подключаются к главному контроллеру. Эти устройства могут быть подключены к нескольким другим устройствам и воротам. Эти устройства можно запрограммировать через персональный компьютер, подключенный к главному контроллеру через Интернет. Несколько пользователей могут быть настроены в главном контроллере, чтобы иметь определенные уровни доступа по воротам и часовым поясам. Эти компьютеризированные устройства также будут иметь механизм отчетности, в котором контроллер сохраняет каждую запись и выход каждого пользователя. Часто эти отчеты могут быть составлены по пользователям, часовым поясам и воротам. Наиболее распространенными приложениями являются жилые комплексы и закрытые поселки.

Доступны как автономные, так и программируемые устройства контроля доступа. Если вы подумали о том, нужно ли охранять ваш объект круглосуточно и без выходных, а также о том, что различным лицам, которым потребуется доступ к вашим воротам, теперь вы готовы выбрать свои устройства контроля доступа для входа и выхода из ваших автоматических ворот. Ниже приведен краткий список устройств контроля доступа к воротам, доступных сегодня.

Передатчик и приемник Gate

Наиболее широко используемым устройством контроля доступа являются передатчик и приемник Gate. Передатчик поставляется в большом количестве вариантов. Передатчик, наиболее известный как «устройство открывания гаражных ворот», обычно представляет собой небольшой пульт дистанционного управления воротами, который крепится к козырьку. Одно нажатие, и он посылает радиосигнал на приемник в приводе ворот. Как только сигнал получен и проверен, приемник отправляет сообщение оператору, чтобы открыть и/или закрыть ворота. Передатчики Gate могут быть одноканальными или многоканальными для управления несколькими устройствами. Многие из современных автомобилей оснащены системой передатчика «Homelink», которая может быть запрограммирована на открытие ваших ворот. Есть даже устройство громкой связи, которое автоматически открывает ворота, когда вы приближаетесь, без необходимости нажимать какие-либо кнопки.

Клавиатура на пьедестале

Другим широко используемым затворным устройством является клавиатура на пьедестале. Как автономное устройство или программируемое компьютером, клавиатура требует 3-5-значного кода для доступа к воротам. Один код может использоваться для всех попыток доступа, или могут быть запрограммированы индивидуальные коды для обеспечения большей безопасности. Недостатком клавиатуры является то, что коды могут использоваться без ограничений. Программируемая клавиатура может отслеживать эти коды и соответствующие попытки ввода.

Считыватель бесконтактных карт

Для большей безопасности популярным вариантом является считыватель проксимити-карт. Как автономное устройство или программируемое компьютером устройство чтения карт требует передачи карт тем, кому требуется вход. Просто поднесите карту к считывающему устройству, установленному на подставке. После того, как карта проверена, ворота могут быть доступны. Индивидуальные программируемые карты и считыватели карт лучше контролируют доступ и отслеживают попытки доступа.

Автономный ключевой переключатель

Простое решение для ворот — автономный ключевой переключатель. Тем, кому требуется доступ, будет предоставлен ключ. Мгновенный контактный ключевой переключатель потребует от вас поворота ключа, отпускания и извлечения. Сигнал будет отправлен оператору ворот, чтобы открыть или закрыть ворота. Ключевой переключатель с постоянным контактом потребует от вас поворота ключа в открытое или закрытое положение, а затем его извлечения. Это отправит постоянный контакт на ворота для открытия и будет держать ворота открытыми до тех пор, пока ключевой переключатель не будет возвращен в закрытое положение. Потерянные или украденные ключи потребуют от вас повторного ключа устройства.

Кнопка

Для тех, кто не обязательно заботится о безопасности, но хочет, чтобы ворота были закрыты, чтобы пешеходы не повернули не туда, может быть достаточно простой кнопки. Кнопки доступны в одной кнопке, чтобы открыть и закрыть ворота. Двухкнопочное устройство с одной кнопкой для открытия и одной для закрытия. Трехкнопочное устройство с одной кнопкой для открытия, одной для закрытия и одной для остановки ворот. Все эти кнопочные устройства доступны с устройством блокировки ключа. Часто эти кнопочные устройства располагаются вне поля зрения.

Заземляющие контуры

Заземляющие контуры являются отличным средством для открытия и закрытия ворот без помощи рук. Скорее всего, эти петли размещены на внутренней стороне ворот. Это позволяет транспортным средствам подъезжать к петле, чтобы сигнализировать об открытии ворот. Эти внутренние петли, используемые для открытия ворот, называются петлями «свободного выхода».

  • Другой вариант — привязать шлейф к другому устройству контроля доступа. Для этого требуется, чтобы транспортное средство находилось на вершине петли, чтобы устройство контроля доступа могло открыть ворота. Эти петли называются «петлями присутствия».
  • Третий тип петли используется для удержания открытых ворот в открытом положении и перевода закрывающихся ворот в полностью открытое положение. Эти петли называются «петлями препятствий» и чаще всего используются для предотвращения закрытия ворот на транспортном средстве.
  • Четвертый тип петли — «теневая петля». Эти петли удерживают открытые распашные ворота или предотвращают их открытие. Теневые петли не работают, поскольку ворота проходят над петлей, поэтому ворота не обнаруживаются и не реверсируются.
  • Петли образованы непрерывной проволокой в ​​форме петли в земле. Провод контура находится под напряжением, создавая магнитное поле. Когда магнитное поле прерывается большой массой металла, его детектор отправляет сообщение на ворота, чтобы открыть, закрыть, остановить или любую другую функцию, которую вы выберете.

Домофоны

Если ваши ворота закрыты в рабочее время, вам может понадобиться базовая способность для связи точки входа с теми, кто находится внутри объекта и может открыть ворота. Самым простым подходом к этой ситуации входа является система внутренней связи. Домофоны Gate могут быть проводными, радиочастотными или Wi-Fi. Базовые домофоны будут включать в себя возможность не только общаться с теми, кто стоит у ворот, но и кнопку вызова, чтобы начать разговор с ворот, и кнопку, чтобы открыть ворота изнутри объекта. Системы внутренней связи будут включать как минимум два компонента; один компонент установлен на воротах, а другой — внутри объекта.

Домофонная система

Следующим уровнем по сравнению с обычным домофоном является домофонная система для ваших ворот. Эта система превосходит систему внутренней связи в своей способности соединять точку входа с другими через номер телефона. Домофонные системы включают в себя компонент, устанавливаемый на воротах. Это устройство может быть подключено к выделенной телефонной линии, общей телефонной линии или включенному Wi-Fi. Устройство будет включать в себя «кнопку вызова», которая запрограммирована для вызова тех, кому разрешено открывать ворота. Те, кто стоит у ворот, будут общаться с другими из подразделения по телефону. Те, кто разговаривает по телефону, выберут один из номеров на своей клавиатуре, чтобы открыть ворота. Домофонные системы также будут включать в себя клавиатуру, позволяющую участникам использовать код для открытия ворот или выбирать альтернативные авторизованные телефонные номера. Домофонные системы, как правило, также включают в себя некоторые расширенные функции, такие как ожидание вызова, переадресация вызова, одноразовые программируемые коды входа, программируемые часовые пояса для открытия ворот и т. д.

Компьютеризированная пропускная система

Наиболее совершенным устройством контроля доступа является компьютеризированная пропускная система. Компьютеризированные входные системы будут включать первичный блок, который включает в себя схемы для обработки и хранения информации. К этому первичному блоку может быть подключено несколько вторичных блоков, которые используют первичный блок для проверки и записи запросов на вход. Компьютеризированные входные системы будут подключены через линию передачи данных или Wi-Fi. Программирование может быть выполнено удаленно или на устройстве с помощью ноутбука. Компьютеризированные системы въезда позволяют контролировать несколько точек въезда, включая ворота и двери. Система позволяет запрограммировать параметры каждой точки входа и индивидуальные параметры пользователя. Компьютеризированные домофонные системы часто имеют тот же внешний вид и функциональные возможности, что и телефонные домофонные системы, но также включают более конкретную точку входа и пользовательские параметры, а также функции отчетности высокого уровня.

Ниже приведены некоторые примеры распространенных автоматических ворот, которые подходят либо для автономной, либо для компьютеризированной программируемой системы.

  • Объект представляет собой предприятие по производству продуктов питания. Согласно правилам FDA, он должен быть закрыт в рабочее время. В операции есть несколько ключевых сотрудников, более 50 постоянных сотрудников, плановые услуги и внеплановые поставки. Этому сооружению, несомненно, потребуется возможность связи от ворот с теми, у кого есть возможность открыть ворота.

Возможно, нецелесообразно ожидать, что кто-то будет постоянно присутствовать, чтобы разрешить доступ. В этом случае вы обязательно захотите выбрать компьютеризированную систему входа, где вы можете предварительно запрограммировать доступ для каждого типа людей.

Ключевым сотрудникам потребуется доступ в нерабочее время, так как они могут работать долгие дни. Однако руководство компании может захотеть знать, когда эти люди все еще приходят и уходят.

С 50 постоянными штатными сотрудниками FDA требует, чтобы вы должны были регулировать и регистрировать приход и уход этих сотрудников. Запланированные услуги, такие как доставка поставщиками и прием клиентов, должны контролироваться и регистрироваться.

Внеплановые службы, такие как UPS, Fed-Ex и ремонтные службы, не будут иметь доступа, если на объекте не будет разрешен вход.

  • Еще одним объектом может быть склад оборудования для строительной компании. Этот объект также должен быть закрыт в течение дня. Однако доступ к участку может потребоваться лишь небольшому числу сотрудников. В этом случае для разрешения доступа можно использовать автономную клавиатуру.

После того, как вы выбрали ворота, привод ворот, устройство открывания ворот и устройства управления воротами, вы готовы к разработке системы безопасности пешеходов и обнаружения транспортных средств. Теперь вы готовы приступить к выбору автоматических ворот. Часть 4 Предоставление необходимых и требуемых компонентов безопасности для поддержки вашей системы.

Часть четвертая. Обеспечение безопасности автоматических ворот

В отрасли автоматических ворот уже давно ведется работа по обеспечению безопасности в отношении автоматических ворот и приводов. Промышленность объединилась с Underwriters Laboratories, чтобы обеспечить стандарт для всех установок. Этот стандарт UL325. Новый стандарт UL325 является стандартом для приводов дверей, драпировок, ворот, жалюзи и окон. Стандарт был создан лидерами отрасли в сотрудничестве с Underwriters Laboratories еще в 2000 году.

Чтобы охватить все операции контроля доступа, стандарт UL 325 был разделен на четыре классификации. Каждая группа основана на уникальном типе системы контроля доступа и обеспечивает требования безопасности, характерные для каждой группы. Группы следующие:

Класс I – Привод автомобильных ворот жилых домов
Система приводов автомобильных ворот, предназначенная для использования в жилом доме на одну семью или в связанном с ним гараже или парковке.

Класс II – Оператор автомобильных ворот коммерческого/общего доступа
Система привода автомобильных ворот, предназначенная для использования в коммерческих целях, включая многоквартирные дома, гостиницы, гаражи, магазины розничной торговли или другие здания, обслуживающие население.

Класс III – Промышленный привод/привод автомобильных ворот с ограниченным доступом
Система привода автомобильных ворот, предназначенная для промышленного применения или строительства, производства, погрузочной площадки или других мест, не предназначенных для общего пользования.

Класс IV – Оператор автомобильных ворот с ограниченным доступом
Система привода автомобильных ворот, предназначенная для охраняемых промышленных объектов, исправительных учреждений, аэропортов или других объектов с ограниченным доступом, не обслуживающих население. Несанкционированный доступ предотвращается, и операция находится под непосредственным наблюдением сотрудников службы безопасности.

902
Ключевой частью стандарта UL 325 является таблица (Таблица 31.1), в которой приведены варианты запирающих устройств для различных классов приводов различных типов ворот, включенных в стандарт. Сверяйтесь с таблицей, когда читаете о положениях, описанных в следующих разделах. Класс использования Категория привода ворот
Горизонтальная направляющая, вертикальный подъем и вертикальная ось Поворотный и вертикальный барьер (рычаг)
Первичный тип a Второстепенный тип a7 Первичный тип
802
класса I и II A B1, B2, OR D A, или C A, B1, B2, C, или D 974747474747474747474747474747474747474747474747474747474747474747474746474747н или В2 A, B1, B2, D или E A, B1, B2 или C A, B1, B2, C, D или E
Класс IV A, B1, B2 , или D A, B1, B2, D или E A, B1, B2, C или D A, B1, B2, C, D или E
Примечание – То же Тип устройства не должен использоваться как для основного, так и для вторичного средства защиты от захвата. Использование одного устройства, закрывающего как открытие, так и закрытие, соответствует требованию; однако не требуется, чтобы одно устройство покрывало оба направления. Комбинация одного устройства типа B1 для одного направления и одного устройства типа B2 для другого направления является эквивалентом одного устройства с целью выполнения требований к первичным или вторичным средствам защиты от захвата.
Типы защиты от защемления:
Тип A – встроенная система защиты от защемления. Это может включать в себя устройство чувствительности к препятствиям, которое переворачивает или останавливает ворота при обнаружении препятствий.
Тип B1 – Возможность подключения бесконтактного датчика или комплект поставки. Фотоэлектрические глаза доступны как в инфракрасном, так и в фотоэлектрическом исполнении. Устройства будут включать проводные передающие и принимающие блоки или один проводной передающий/приемный блок, который использует отражатель для возврата сигнала на другую сторону проема.
Тип B2 – Возможность подключения контактного датчика или комплект поставки. Это будет включать защиту края ворот. Края ворот — это датчики, расположенные вдоль края ворот, которые при ударе посылают сигнал оператору для остановки или движения задним ходом.
Тип C – встроенная регулируемая муфта или устройство сброса давления.
Тип D – Предусмотрена возможность подключения исполнительного устройства, требующего постоянного давления для открытия или закрытия движения ворот.
Тип E — звуковая сигнализация.

UL 325 определяет ворота как «движущиеся барьеры, такие как качающиеся, раздвижные, поднимающиеся, опускающиеся, катящиеся и т.п. барьеры, которые являются автономными проходными барьерами или частью стены или система ограждений, которая контролирует вход и/или выход людей или транспортных средств и завершает периметр определенной области». Основными типами приводов/систем ворот, рассматриваемых в UL 325, являются шлагбаум, вертикальные поворотные ворота, горизонтальные откатные ворота, распашные ворота и вертикальные откатные ворота. Важно отметить, что все ворота, включенные в UL 325, определены как автомобильные ворота, а НЕ ПЕШЕХОДНЫЕ ВОРОТА. Ожидается, что владельцы недвижимости предусмотрят отдельный вход для пешеходов.

UL 325 определяет допустимые варианты защиты от захвата для каждого класса следующим образом:

1) Каждый класс должен иметь первичные и вторичные средства захвата;

2) Каждый класс должен иметь разные типы защиты для разных классов операторов, а также для разных категорий операторов; и

3) Один и тот же тип устройства не может использоваться как для первичной, так и для вторичной защиты.

В стандарте также указано исключение из требований таблицы 31.1. Эксплуатант, который считается освобожденным, должен иметь все нижеперечисленное:

1) Управляет автомобильным барьером (рычагом), который не предназначен для движения к твердому объекту ближе, чем на 2 фута;

2) Не имеет точки защемления между движущимися частями благодаря конструкции привода или соответствующей установке; и

3) Не требуется наличие средств защиты от захвата.

Мы определили следующие важные положения, включенные в UL 325, которые касаются приводов ворот и связанных с ними устройств безопасности.

1.        Операторы классов I и II должны иметь звуковую сигнализацию, которая должна срабатывать, если происходят 2 последовательных срабатывания устройства защиты от захвата. «2 последовательных активации» примечательны тем, что есть надежда, что «мешающие» тревоги будут сведены к минимуму, но при этом повысится безопасная работа.

2.        Приводы ворот класса I и класса II не должны развивать скорость более 1 фута в секунду, когда привод тянет 75 фунтов или более. Поскольку оба перечисленных класса предназначены для общего пользования, эта максимальная установленная скорость устанавливает баланс между любой предполагаемой проблемой безопасности (человек, непосредственно следующий за стороной, контролирующей ворота) и любой опасностью от удара человека воротами.

3.        Устройство типа B1 или B2, служащее основным защитным устройством, должно контролироваться на предмет наличия и правильной работы устройства, включая проводку к нему, по крайней мере, один раз во время каждого цикла открытия и закрытия. Это требование включено, потому что эти типы устройств безопасности часто используются в качестве резервных устройств безопасности.

4.        Производители должны указать марку и номер модели внешних датчиков, совместимых для подключения к оператору. Это положение возникло из-за беспокойства по поводу внешних устройств привода ворот, работающих в тандеме как система, с частотой отказов 6 отказов на 1 миллион часов использования (что соответствует 115 годам непрерывной работы).

5.        После обнаружения препятствия реверс должен начаться в течение 2 секунд. Это требование предназначено для предотвращения захвата человека в стационарном положении системой ворот. После первого контакта ворота должны развернуться и пройти не менее 2 дюймов. Если есть второй контакт, ворота должны остановиться, и для сброса привода требуется проводное устройство.

После реверсирования любого препятствия устройством A или B2 таймер закрытия отключается до сброса. Оба устройства A и B2 обнаруживают прямой контакт ворот с препятствием, и устройства должны выполнять свои функции без помех со стороны действия таймера на закрытие.

7.        Остановите ворота при обнаружении второго последовательного препятствия, а затем не работайте до тех пор, пока не будет получен предполагаемый проводной вход в большинстве ситуаций, в зависимости от комбинации типов используемых первичных и вторичных устройств защиты от захвата..  Лицо, находящееся в пределах прямой видимости ворот, должно увидеть, что вызвало второе последовательное препятствие, и должно устранить это препятствие, прежде чем управлять воротами.

1.        Если выбрано устройство типа C, после первоначального запуска распашные ворота не должны создавать усилие более 40 фунтов. Рассуждения здесь аналогичны рассуждениям, приведенным для ограничения скорости для горизонтальных шиберных затворов.

Новые положения будут иметь несколько последствий для дилеров ворот и заборов:

1.        Продавцы ворот и ограждений должны обращать внимание на указание класса каждого привода, который будет указан производителем привода ворот.

Торговый персонал дилера Fence должен соответствовать заявке на месте с классом оператора. Если у вас возникнут какие-либо вопросы относительно применения на месте, следует связаться с производителем привода ворот.

3.       Должны быть предусмотрены как первичные, так и вторичные устройства безопасности, которые должны быть согласованы как с оператором, так и с условиями площадки. Хотя производитель привода ворот либо поставит, либо укажет эти устройства, дилер ворот/ограждения должен убедиться, что они установлены и правильно согласованы. Любые вопросы следует снова направлять производителю привода ворот.

4.       Предупреждающие знаки должны быть постоянно прикреплены к панели ворот. UL 325 включает особые требования к формату, содержанию и размещению этих знаков.

Факторы, связанные с конструкцией и установкой ворот

Приводы автомобильных ворот должны использоваться ТОЛЬКО на автомобильных воротах, а не на пешеходных воротах.

Должен быть обеспечен достаточный зазор между распашными воротами и соседними конструкциями, чтобы снизить риск защемления.

Откатные ворота должны работать плавно с легким качением/движением в обоих направлениях до установки привода.

Органы управления должны находиться как можно дальше от ворот, не менее 6 футов от ворот, чтобы предотвратить «проникновение».

См. DASMA TDS-370 для получения информации о конструкции ворот и ASTM F2200, Стандартная спецификация для конструкции автоматических автомобильных ворот.

Инструкции по установке для конкретных устройств

Существуют также особые требования к установке для определенных типов устройств защиты от защемления. Эти специфические требования подчеркивают заботу и внимание, которым должно уделяться каждое устройство до и во время установки.

Для приводов ворот, использующих бесконтактные сенсорные устройства (тип B1), следует ознакомиться с инструкциями по размещению для каждого приложения, следует соблюдать осторожность, чтобы уменьшить риск ложного срабатывания, и одно или несколько из этих устройств должны быть установлены там, где существует риск защемления или обструкции.

Для приводов ворот, использующих контактные датчики (тип B2), в UL 325 изложено несколько требований. автомобильных горизонтальных откатных ворот; на нижнем краю автомобильных вертикальных откатных ворот; и в точке захвата автомобильных вертикальных поворотных ворот.

Проводной контактный датчик и его проводка должны быть расположены таким образом, чтобы связь между датчиком и приводом ворот не подвергалась механическим повреждениям. Беспроводной контактный датчик должен быть расположен там, где передаче сигналов не препятствуют строительные конструкции, естественный ландшафт или подобные препятствия, и он должен функционировать в соответствии с предполагаемыми условиями конечного использования.

Для приводов ворот, использующих устройство активации постоянного давления (тип D), элементы управления должны быть расположены так, чтобы пользователь имел полный обзор области ворот во время движения ворот. Табличка должна быть размещена рядом с органами управления, и никакие другие устройства активации не должны быть подключены. Самое главное, не должно использоваться автоматическое закрывающее устройство.

Утверждения в инструкциях производителя по установке

Продавцы ворот и ограждений могут ожидать увидеть в инструкциях по эксплуатации ворот следующие утверждения:

1.        Привод должен соответствовать конструкции ворот и классу использования ворот. Соответствующие первичные и вторичные устройства безопасности, которые необходимо использовать, являются важным фактором для выполнения этого требования.

2.        Все проемы горизонтальных откатных ворот и часть ограждения, через которую проходят откатные ворота, должны быть ограждены или экранированы. Эти специальные требования в UL 325, которые регулируют это положение, были разработаны для устранения случаев «сквозного доступа». Например, откатные ворота должны иметь защитную крышку высотой 48 дюймов, выступающую из нижней части панели ворот/забора.

3.        Все открытые точки захвата должны быть устранены или защищены. Отдельные дилеры ворот и ограждений должны определять эти точки для каждого продукта или для каждой конкретной работы.

4.        Для открытых роликов должно быть предусмотрено ограждение. Открытые ролики считаются потенциальными точками защемления.

Конструктивные чертежи автоматизированного контроля доступа — Ваши полные проектные чертежи оборудования, размеров и электрооборудования.

Автоматизированные системы контроля доступа могут быть сложными и требовать планирования со стороны проектировщика. Компания American Access упрощает задачу, предоставляя полный комплект оборудования, размеры и электрические чертежи. Наши наборы чертежей разбиты на четыре наиболее распространенные системы контроля доступа.

  • Одинарные распашные ворота
  • Двойные распашные ворота
  • Одинарные раздвижные ворота
  • Двойные раздвижные ворота

На каждом чертеже показан вид сверху на элементы, необходимые для создания полной системы, соответствующей нормам. Эти чертежи не только обеспечивают необходимую компоновку, но и помогают проектировщикам выбрать необходимое оборудование и спланировать его размещение на объекте. Чертежи электрических схем бесценны, поскольку они обеспечивают необходимые электрические кабелепроводы, провода и проводку для всех строительных профессий, чтобы помнить и обеспечивать эти необходимые элементы. Если ваша система контроля доступа не представлена ​​ни в одном из наших четырех наборов, свяжитесь с нами, и мы будем рады помочь вам в разработке индивидуального набора чертежей.

Автоматические ворота –

Одностворчатые ворота
Одностворчатые ворота слева – Чертеж электрических требований
Одностворчатые ворота слева – Вызывной чертеж оборудования
Одинарные створки слева – Схема расположения оборудования Правая одностворчатая заслонка — чертеж электрических требований
Одностворчатая заслонка правая — чертеж оборудования
Одностворчатая заслонка правая — схема расположения оборудования

Автоматические ворота –

Одинарные распашные ворота
Одинарные распашные ворота слева (внутри) – Чертеж электрических требований
Одинарные распашные ворота слева (внутри) – Чертеж оборудования Одинарные распашные ворота слева 9001 (внутри) – схема размещения оборудования
одинарная распашная дверь справа (внутри) – чертеж электрических требований
одинарная распашная дверь справа (внутри) – чертеж оборудования
Одинарные распашные ворота справа (внутри) – схема размещения оборудования
Одинарные распашные ворота слева (снаружи) – чертеж электрических требований
Одинарные распашные ворота слева (снаружи) – чертеж оборудования 1 Одинарные распашные ворота слева (снаружи) – схема размещения оборудования
Одинарные распашные ворота справа (снаружи) – чертеж электрических требований
Одинарные распашные ворота справа (снаружи) – чертеж оборудования
Одинарные распашные ворота справа (снаружи) – Чертеж расположения оборудования

Автоматические ворота –

Двухстворчатые ворота
Двустворчатые ворота – Чертеж электрических требований
Двустворчатые ворота — схема расположения оборудования

Автоматические ворота —

Двустворчатые распашные ворота
Двустворчатые распашные ворота (внутри) — чертеж электрических требований
Двойные распашные ворота (внутри) – Чертеж оборудования
Двойные распашные ворота (внутри) – Схема расположения оборудования
Двойные распашные ворота (снаружи) – Чертеж электрических требований
11 90 Ворота (снаружи) — чертеж оборудования
Двойные распашные ворота (снаружи) — чертеж расположения оборудования

Раздвижные ворота: фото, дизайн и идеи

Wolf Creek

Prentiss Balance Wickline Architects

(c) фотография Стива Китинга Коттедж Wolf Creek View Cabin расположен на слегка поросшем деревьями лугу, в окружении предгорий и гор в Восточном Вашингтоне. Дом площадью 1800 квадратных футов спроектирован как две взаимосвязанные буквы «L». Крытый внутренний дворик расположен на пересечении одной буквы «L», предлагая защищенное место, где можно посидеть, любуясь потрясающим видом на долину. Более светлая перегородка «L» создает внутренний дворик, защищающий от сезонных ветров и обеспечивающий уединение от соседних домов. Масса здания остается низкой, чтобы свести к минимуму визуальное воздействие хижины на дно долины. Линия крыши и стены уходят в ландшафт и абстрагируются от горных профилей. Погодостойкий стальной сайдинг сочетается с естественной растительностью и не требует особого ухода. Мы считаем, что этот проект удачно сочетается с ландшафтом и предлагает инновационное решение по форме и эстетике для архитектуры кабины.

Sponsored

cero Schiebefenster

Mehr Entdecken

South End Courtyard

Matthew Cunningham Landscape Design LLC

Исторический Бостон возвышается над современным частным двором в южной части города. Стены из побеленного ели со стальным каркасом окружают живой и прочный сад. Инновационные решения для хранения позволяют эффективно использовать ограниченное пространство. Успокаивающие геометрические узоры зрительно увеличивают объем двора, а яркие насаждения акцентируют внимание на ландшафте. Стыки природного мха создают мягкий пористый ковер между старинными булыжниками. Спасенный гранитный пирс штата Мэн возвышается над землей, образуя пьедестал стола — центральную часть сада. Внутренние и внешние пространства объединяются, чтобы расширить городскую жизнь.

Earthy Modern

Noel Cross+Architects

Кто сказал, что экологичный и экологичный дизайн должен выглядеть так? Разработанный, чтобы подражать любимому загородному клубу владельца, этот прекрасный особняк гармонирует с природным окружением на склоне холма и настолько опьяняюще красив, что почти не замечаешь его многочисленные энергосберегающие и зеленые функции. Прочные, натуральные и красивые материалы, такие как отделка из тонированного кедра, шпон из натурального камня и сплошная цветная штукатурка, сочетаются с четкими горизонтальными линиями крыши, которые подчеркивают обширный характер участка и захватывают «величину» вида. Большие стеклянные пространства с естественным ритмом выступающих балок и каменных колонн обрамляют захватывающий вид на долину Санта-Клара и холмы Лос-Гатос. Тенистая лоджия под открытым небом и уютное место для костра создают идеальные условия как для расслабленных субботних барбекю, так и для роскошных вечерних ужинов. Стеклянная «винная стена» создает элегантный фон для обеденного стола, а детали интерьера из тонированного дерева в теплых тонах делают дом уютным и драматичным. Энергосберегающие функции проекта включают в себя: — Солнечная батарея мощностью 5 кВт, установленная на крыше и подключенная к сети, покрывает большую часть потребностей в электроэнергии и отправляет энергию в сеть летом через 6 лет окупаемости! — все местные и засухоустойчивые ландшафты сокращают потребность в орошении — пассивная солнечная конструкция, которая снижает приток тепла летом и позволяет использовать пассивный обогрев зимой — пассивный поток через вентиляцию обеспечивает естественное ночное охлаждение, используя преимущества прохладного летнего бриза — естественное дневное освещение снижает потребность во внутреннем освещении — зольный бетон для всех фундаментов — высокоэффективные окна и двери с двойным остеклением Команда дизайнеров: Ноэль Кросс+Архитектс — Архитектор Кристофер Йейтс Ландшафтная архитектура Джоани Вик — Дизайн интерьера Вита Пехар — Дизайн освещения Конрадо Ко. – Генеральный подрядчик Марион Бреннер — Фотография

NASHVILLE RESIDENCE

Марвин

Архитектор: Блейн Бонадис, Bonadies Architect Фотография: Jean Allsopp Photography «Как и было описано, здесь присутствует острая, непочтительная атмосфера, но результат имеет соответствующий статус и серьезность. Нравятся большие окна. И открытые площадки такие замечательные». Эта новая резиденция, расположенная на месте старых сражений Гражданской войны, была задумана для пары с южными ценностями и рок-н-ролльным отношением. Проект состоит из дома, бассейна с домиком у бассейна и отреставрированной музыкальной студии. В этом проекте, сочетающем современный и традиционный дизайн, использовалось сочетание сайдинга из калифорнийского красного дерева, камня и шиферной крыши с плоскими свинцовыми выступами. Интимный и хорошо спланированный, в этом доме нет места впустую. Выполнение мелких работ, таких как перила ручной работы, металлические навесы и нестандартные оконные косяки, сделало этот проект завораживающим. Реплики от клиента и то, как они используют свое пространство, помогли вдохновить и разработать первоначальный план этажа, сделав его живым в человеческом масштабе, но с драматическими элементами. Их разнообразный вкус затем вдохновил на тему традиционного с изюминкой. Линии и ритм дома были упрощены, а затем дополнены некоторыми ключевыми деталями, которые сделали дом сочетанием стилей. Все деревянные окна Ultimate Casement были стандартных размеров. Тем не менее, было желание придать окнам вид «глубокого кармана», чтобы создать разрыв в фасаде и добавить драматическую линию тени. Марвин смог настроить косяки, выдавливая их наружу. Они добавили очень тонкий внешний профиль, что свело на нет необходимость во внешнем кожухе. Та же деталь была в каменной облицовке и стенах, а также в горизонтальных стенах сайдинга, без каких-либо изменений. В результате получился очень гладкий вид. ИСПОЛЬЗУЕМАЯ ПРОДУКЦИЯ MARVIN: Marvin Ultimate створчатое окно

Карпентер-стрит

Dig Design

Обновленный фасад существующей части дома. Намек на расширение можно увидеть сзади с титаново-цинковой обшивкой, видимой над существующей линией крыши. Фотография Рэйчел Льюис.

Дизайны, темы, шаблоны и графические элементы для загрузки на Dribbble для раздвижных ворот

  1. Посмотреть Откатные ворота

    Раздвижные ворота

  2. Просмотр в контакте

    На связи

  3. Посмотреть на ворота храма

    Ворота храма

  4. Вид на ворота Тории

    Ворота Тории

  5. Просмотр Раздвижные стеклянные двери ✨

    Проход через стеклянные двери ✨

  6. Посмотреть приключение в подземелье

    Приключение в подземелье

  7. Посмотреть футбольную музыку

    Футбольная музыка

  8. Посмотреть Просмотр

    Просмотр

  9. Посмотреть Билла Гейтса⁣

    Билл Гейтс⁣

  10. Просмотр эффекта слайдера веб-сайта

    Эффект слайдера веб-сайта

  11. 907:50

    Посмотреть Джима Гейтса, деталь студии

    Джим Гейтс, деталь студии

  12. Просмотреть Chill Bill Sliding

    Охлаждающая купюра Раздвижная

  13. Посмотреть палатку Lead And Gates

    Палатка Lead And Gates Show

  14. Посмотреть Протодео | Тема скользящего перехода

    Протодео | Тема скользящего перехода

  15. View Folio Agency — Раздвижные экраны

    Агентство Folio — Раздвижные экраны

  16. Просмотр скользящей операции

    Скользящая операция

  17. Посмотреть архитектуру ворот

    Архитектура ворот

  18. Посмотреть Царство Небесное

    Царство Небесное

  19. Посмотреть открытые ворота

    Открытые ворота

  20. Посмотреть пивные ворота

    Пивные ворота

  21. Просмотреть наушники и очередь на посадку в аэропорту

    Наушники и очередь на посадку в аэропорту

  22. Посмотреть ворота

  23. Просмотр значков ворот и дверей для умного дома

    Значки ворот и дверей для умного дома

  24. Посмотреть скользящую головоломку

    Раздвижная головоломка

Зарегистрируйтесь, чтобы продолжить или войти

Идет загрузка еще…

Строительный продукт: Раздвижные ворота для ограждения — BLUEWATER [10300b7]

Чертежи CAD для раздвижных ворот для ограждения — BLUEWATER

Самозакрывающиеся ворота 21in — BlueWater

  • 5 скачать DWG Посмотреть: PDF

    Самозакрывающиеся ворота 27 дюймов — BlueWater

    скачать: DWG Посмотреть: PDF

    Самозакрывающиеся ворота 33 дюйма — BlueWater

    скачать: DWG Посмотреть: PDF

    Самозакрывающиеся ворота 39 дюймов — BlueWater

    Скачать: DWG Посмотреть: PDF

    Самозакрывающиеся ворота 45 дюймов — BlueWater

    скачать: DWG Посмотреть: PDF

    3 Комплект ворот SR2K — BlueWater

    Скачать: DWG Посмотреть: PDF

    3 5 Комплект ворот SR2K — BlueWater

    Скачать: DWG Посмотреть: PDF

    4 Комплект ворот SR2K — BlueWater

    Загрузка: DWG Посмотреть: PDF

    5 Комплект ворот SR2K — BlueWater

    Скачать: DWG Посмотреть: PDF

    7 5 Комплект ворот SR2K — BlueWater

    Скачать: DWG Посмотреть: PDF

    10 Комплект ворот SR2K — BlueWater

    Скачать: DWG Посмотреть: PDF

    Сборка серии A — FabEnCo

    Загрузка: DWG Посмотреть: PDF

    Защитные ворота серии A подходят для открытого проема 22-24,5 дюйма — FabEnCo

    скачать: DWG Посмотреть: PDF

    Защитные ворота серии A подходят для открытого проема 25-27,5” — FabEnCo

    скачать: DWG Посмотреть: PDF

    Защитные ворота серии A подходят для открытого проема 28-30,5” — FabEnCo

    скачать: DWG Посмотреть: PDF

    Защитные ворота серии A подходят для открытого проема 31-33,5 дюйма — FabEnCo

    скачать: DWG Посмотреть: PDF

    Защитные ворота серии A подходят для открытого проема 34–36,5 дюйма — FabEnCo

    скачать: DWG Посмотреть: PDF

    Защитные ворота серии A подходят для открытого проема 37-39,5” — FabEnCo

    скачать: DWG Посмотреть: PDF

    Ворота безопасности серии DG подходят для открытого проема 10 футов — FabEnCo

    скачать: DWG Посмотреть: PDF

    Ворота безопасности серии DG подходят для открытого проема 8’ — FabEnCo

    скачать: DWG Посмотреть: PDF

    Сборка ворот с двумя док-станциями — FabEnCo

    Загрузка: DWG Посмотреть: PDF

    Наконечник ворот с двумя док-станциями — FabEnCo

    Загрузка: DWG Посмотреть: PDF

    Ворота серии G — FabEnCo

    скачать: DWG Посмотреть: PDF

    Мезонинные защитные ворота серии MZ подходят для открытого проема 64 дюйма (ширина) x 42 дюйма (высота) — FabEnCo

    скачать: DWG Посмотреть: PDF

    Мезонинные защитные ворота серии MZ подходят для открытого проема 113”(Ш) x 42”(В) – FabEnCo

    скачать: DWG Посмотреть: PDF

    Защитные ворота серии RX подходят для открытого проема 31-33,5 дюйма — FabEnCo

    скачать: DWG Посмотреть: PDF

    Ворота безопасности серии RX подходят для открытого проема 34-36,5” — FabEnCo

    скачать: DWG Посмотреть: PDF

    Сборка серии XL — FabEnCo

    Загрузка: DWG Посмотреть: PDF

    Защитные ворота серии XL подходят для открытого проема 22-24,5 дюйма — FabEnCo

    скачать: DWG Посмотреть: PDF

    Защитные ворота серии XL подходят для открытого проема 28-30,5” — FabEnCo

    скачать: DWG Посмотреть: PDF

    Серия Z — FabEnCo

    Загрузка: DWG Посмотреть: PDF

    Серия ZT — FabEnCo

    Загрузка: DWG Посмотреть: PDF

    Вертикальные подъемные ворота — FabEnCo

    скачать: DWG Посмотреть: PDF

    Раздвижные ворота | ВЕХВА | Пфедельбах, Германия

    Откатные затворы WÖHWA Тип 01.
    1

    Откатные затворы для сыпучих крупнозернистых сыпучих материалов, хорошо зарекомендовавшие себя на более чем 40 000 установок

    Раздвижные ворота WÖHWA, тип 01. Heavy Duty

    Прочные раздвижные ворота для экстремальных условий, например, для применения в горнодобывающей промышленности

    Двухфланцевая герметичная заслонка WÖHWA Тип 08.1

    Запорная заслонка для мелкозернистых и пылевидных сыпучих материалов, напр. для кварцевых песков, наполнителей и др., а также для установки над роторными и шнековыми питателями (негерметичными). Этот тип затвора также можно использовать для периодической подачи сыпучих мелкозернистых сыпучих материалов, напр. кварцевые пески.

    Двухфланцевая герметичная заслонка WÖHWA Тип 03.

    Запорная заслонка для мелкозернистых и пылевидных сыпучих материалов (негерметичная).

    Двухфланцевый запорный вентиль WÖHWA Тип 02.

    Запорный вентиль для мелкозернистых и пылевидных сыпучих материалов (негерметичный).

    Аварийная запорная заслонка WÖHWA, тип 09.

    Простая запорная заслонка (для закрытия необходимо забить молотком) для ремонтных работ, окрашенная, опционально горячеоцинкованная

    Аварийный затвор WÖHWA, тип 99.

    Прочный аварийный затвор для ремонта, с маховиком и валом, окрашенный, опционально с горячим цинкованием

    Затвор со штифтом, тип 089.

    Преимущества раздвижных ворот WÖHWA
    • Вставной короб для отвода воды для очень влажных сыпучих материалов доступен в качестве опции
    • Легко заменяемые двигатели
    • Прочный
    • Износостойкая футеровка Hardox доступна в качестве опции
    • Контроллер потока материала
    • Регулируемые уплотнительные ленты из вулколлана
    • Полностью горячеоцинкованная
    • Модульная конструкция
    • Различные размеры
    • Различные типы для различных применений
    • Доступны версии для промышленных и тяжелых условий эксплуатации
    Качество и непрерывность

    Более 50 лет назад компания WÖHWA разработала метод смешивания с помощью раздвижных ворот. Экономичный и энергосберегающий метод смешивания с использованием раздвижных ворот WÖHWA заменил обычно используемые в то время промышленные методы. В настоящее время наши клиенты используют больше более 40 000 откатных ворот WÖHWA в сочетании с более чем 2 000 смесительных систем WÖHWA по всему миру. Многие из них функционируют десятилетиями. WÖHWA может поставить запасные части для всех типов и версий. Откатные ворота WÖHWA постоянно обновляется и совершенствуется в соответствии с дополнительными требованиями заказчика.

    Профессионализм

    Откатные ворота WÖHWA сконструированы в виде модулей. Возможна быстрая поставка откатных ворот любого размера и любых дополнительных компонентов. Все детали оцинкованы методом горячего погружения. Зубчатая передача и подшипники не требуют технического обслуживания.

    Решения для любого применения

    Широкий ассортимент продукции, включая раздвижные затворы, затворы аварийного отключения, двухфланцевые затворы и герметичные затворы бункера с разгрузочными отверстиями от 200 х 200 мм до 800 х 800 мм, охватывает широкий спектр приложений.

    Принцип

    Количество сыпучего материала, выгружаемого из силоса в единицу времени (пропускная способность в м³/ч или т/ч), остается постоянным при заданной площади отверстия, с однородным и сыпучим сыпучим материалом и с бункером/бункером уровень заполнения > 1,5 м.

    Для щебня и гравия удельная производительность составляет от 40 до 60 т/ч на дм² площади отверстия. Этот принцип песочных часов является наиболее экономичным производственным методом для смешивания различных фракций заполнителя. WÖHWA осознала это более 50 лет назад, когда представила раздвижные ворота в отрасли сыпучих материалов.

    Для регенерации плохосыпучих сыпучих материалов (например, дробленого песка или влажного песка) или для смешивания или загрузки небольших количеств лучше всего использовать ленточные питатели WÖHWA или дозирующие комбинации (шиберный шибер над ленточным питателем).

    чертежи тип 01.1
    тип размер отверстия со сливом без слива
    тип 01. 1 200 мм x 200 мм сжатый DWG PDF сжатый DWG PDF
    тип 01.1 300 мм x 300 мм сжатый DWG PDF сжатый DWG PDF
    тип 01.1 400 мм x 400 мм сжатый DWG PDF сжатый DWG PDF
    тип 01.1 500 мм x 500 мм сжатый DWG PDF сжатый DWG PDF
    тип 01.1 600 мм x 600 мм сжатый DWG PDF сжатый DWG PDF
    чертежи тип 02.
    тип размер отверстия с маховиком с рукояткой
    тип 02. 200 мм x 200 мм сжатый DWG PDF сжатый DWG PDF
    тип 02. 300 мм x 300 мм сжатый DWG PDF сжатый DWG PDF
    тип 02. 400 мм x 400 мм сжатый DWG PDF сжатый DWG PDF
    тип 02. 500 мм x 500 мм сжатый DWG PDF сжатый DWG PDF
    чертежи тип 03.
    тип размер отверстия с двигателем с маховиком
    тип 03. 200 мм x 200 мм сжатый DWG PDF сжатый DWG PDF
    тип 03. 300 мм x 300 мм сжатый DWG PDF сжатый DWG PDF
    тип 03. 400 мм x 400 мм сжатый DWG PDF сжатый DWG PDF
    тип 03. 500 мм x 500 мм сжатый DWG PDF сжатый DWG PDF
    чертежи тип 08.1
    тип размер отверстия с двигателем с пневматикой
    тип 08. 1 200 мм x 200 мм сжатый DWG PDF сжатый DWG PDF
    тип 08.1 300 мм x 300 мм сжатый DWG PDF сжатый DWG PDF
    тип 08.1 400 мм x 400 мм сжатый DWG PDF сжатый DWG PDF
    тип 08.1 500 мм x 500 мм сжатый DWG PDF сжатый DWG PDF
    тип 08.1 600 мм x 600 мм сжатый DWG PDF сжатый DWG PDF
    чертежи типа 89.
    тип размер отверстия
    тип 89. 500 мм x 500 мм сжатый DWG PDF
    тип 89. 600 мм x 600 мм сжатый DWG PDF
    тип 89. 800 мм x 800 мм сжатый DWG PDF
    тип 89. 1000 мм x 1000 мм сжатый DWG PDF
    чертежи тип 09.
    тип размер отверстия
    тип 09. 500 мм x 500 мм сжатый DWG PDF
    тип 09. 600 мм x 600 мм сжатый DWG PDF
    тип 09. 700 мм x 700 мм сжатый DWG PDF
    тип 09. 800 мм x 800 мм сжатый DWG PDF
    чертежи тип 99.
    тип размер отверстия с трещоткой с маховиком
    тип 99. 500 мм x 500 мм сжатый DWG PDF сжатый DWG PDF
    тип 99. 600 мм x 600 мм сжатый DWG PDF сжатый DWG PDF
    тип 99. 700 мм x 700 мм сжатый DWG PDF
    тип 99. 800 мм x 800 мм сжатый DWG PDF сжатый DWG PDF
    тип 99. 1000 мм x 1000 мм сжатый DWG PDF сжатый DWG PDF

    Загрузки
    Немецкий Английский Французский
    Инструкции по эксплуатации и техническому обслуживанию ПДФ ПДФ ПДФ
    Список запасных частей ПДФ ПДФ ПДФ
    Список запасных частей (старая версия) ПДФ ПДФ ПДФ
    Инструкция по установке 0,55 кВт   ПДФ
    Инструкция по установке 0,9 кВт ПДФ ПДФ
    Инструкция по эксплуатации и техническому обслуживанию
    Червячные редукторы, тип SD/SI
    ПДФ ПДФ ПДФ
    Концевой выключатель VEES Ö 2L ПДФ ПДФ ПДФ
    Концевой выключатель VEES Ö 3L ПДФ ПДФ ПДФ
    Концевой выключатель VEES S 2L ПДФ ПДФ ПДФ
    Концевой выключатель VEES S 3L ПДФ ПДФ ПДФ

    404 — СТРАНИЦА НЕ НАЙДЕНА

    Почему я вижу эту страницу?

    404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

    Другие возможные причины

    Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

    Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

    Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

    Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

    Как найти правильное написание и папку

    Отсутствующие или поврежденные файлы

    Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

    http://example.com/example/Example/help.html

    В этом примере файл должен находиться в папке public_html/example/Example/

    Обратите внимание, что CaSe важен в этом примере. На платформах, которые обеспечивают чувствительность к регистру 9Пример 0018 e и пример E не совпадают.

    Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

    Неработающее изображение

    Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

    Это зависит от браузера, если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

    http://example.com/cgi-sys/images/banner.PNG

    В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах с учетом регистра символов PNG и png не совпадают.

    404 Ошибки после перехода по ссылкам WordPress

    При работе с WordPress ошибки 404 Page Not Found часто могут возникать, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

    Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

    Вариант 1. Исправьте постоянные ссылки
    1. Войдите в WordPress.
    2. В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
    3. Выберите  По умолчанию .
    4. Нажмите  Сохранить настройки .
    5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
    6. Нажмите  Сохранить настройки .
    7. 9index.php$ — [L]
      RewriteCond %{REQUEST_FILENAME} !-f
      RewriteCond %{REQUEST_FILENAME} !-d
      RewriteRule . /index.php [L]

      # Конец WordPress

      Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

      Как изменить файл .htaccess

      Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

      Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле . htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

      Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)

      Существует множество способов редактирования файла .htaccess
      • Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
      • Использовать режим редактирования программы FTP
      • Используйте SSH и текстовый редактор
      • Используйте файловый менеджер в cPanel

      Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

      Как редактировать файлы .htaccess в файловом менеджере cPanel

      Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

      Откройте файловый менеджер
      1. Войдите в cPanel.
      2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
      3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
      4. Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) «.
      5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
      6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
      Для редактирования файла .htaccess
      1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
      2. Может появиться диалоговое окно с вопросом о кодировании.
