Чертежи прочного фанерного ЧПУ станка
| Чертежи прочного фанерного ЧПУ станка |
| Чертежи ЧПУ станков |
Чертежи фанерного ЧПУ станка для сборки своими руками
Исходники чертежей этого ЧПУ станка из фанеры растут из не безизвестного «ЧПУ станка Графа», на нашем сайте можно прочитать об этом станке и скачать его чертежи в статье Самодельный ЧПУ станок моделиста. Но, данные чертежи весьма сильно переработанны в сторону упрощения изготвления станка и увеличения его поперечной прочности. Факически от Графовских чертежей не осталось ни одной детали.
Фанера, как исходный материал для сборки ЧПУ станка была выбрана потому, что она весьма бюджетна и имеет достаточно высокую прочность, особенно если ее располагать с умом.
Да и изготовить такой самодельный ЧПУ фрезер можно с помощью лобзика и клея Момент-Столяр. Конечно, для нарезки лучше использовать другой ЧПУ — например заказать резку комплекта для сборки на стороне, но, если такой возможности нет, то детали вырезанные обычным лобзиком будут не хуже, да изготовление заготовок для сборки займет гораздо больше времени, но детали от этого хуже не станут. Сборка фанерных деталей ведется на клею используя соделинение шип-паз. Это позволяет придать деталям большую прочность, чем сборка при помощи фурнитуры или на шурупах.
Как можно заметить из общих видов сборки и фотографий, нагруженные элементы конструкции ЧПУ станка собираются из 2-3 слоев фанеры и имеют дублирование дополнительной деталью-копией располагающейся рядом.
Такое расположение элементов конструкции самодельного ЧПУ станка позволет хорошо противостоять изгибающим нагрузкам.
Время сборки ЧПУ фрезера — около недели, если рабтать неспешно вечерами по паре часов. Основная задержка — ожидание полимеризации клея. Электроника для самодельного ЧПУ станка
MACh4 USB CNC контроллер с драйверами Чертежи самодельного ЧПУ фрезера из фанеры

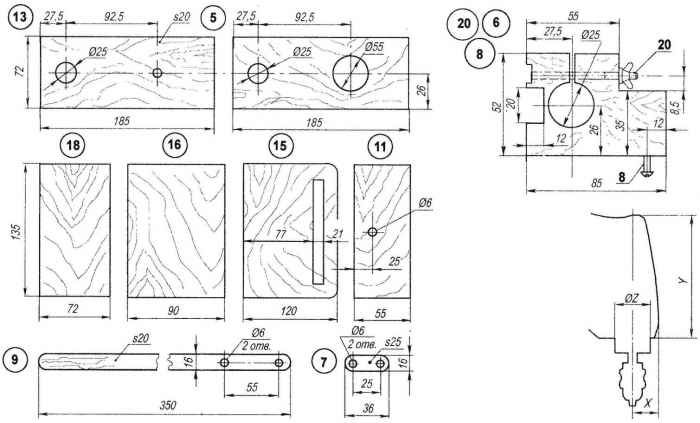

Чертежи включают в себя деталировку, картинки по сборке частей ЧПУ станка и общие виды.
Обзор ЧПУ станков |
видео-инструкция по монтажу своими руками, особенности конструкций, чертежи, цена, фото
Статьи
Бывалые мастера знают, что многие детали в небольших станках можно с успехом делать из фанеры.
Если данный узел не предусматривает водяного охлаждения и чрезмерно больших вибраций, то для его изготовления вполне подойдет клееный фанерный лист. При этом качество конструкции не пострадает, а цена значительно снизится. Сегодня мы поговорим о главных моментах изготовления узлов и сборки станков.
Фото домашнего станка для фрезерных работ.
Важно: имейте в виду, все подобные конструкции рассчитаны исключительно на любительское пользование.
Каждодневной промышленной нагрузки данный материал выдержать, не способен.
Несколько слов о материале и инструментах
Не станем вас обманывать, изготовление подобных конструкций своими руками под силу только человеку хорошо знакомому с азами столярной науки и уверенно владеющему всеми домашними электроинструментами.
Настольный вариант станка.
Какая фанера нужна
Хотя слоеный деревянный лист заслужено считается материалом довольно прочным, далеко не каждый профиль подойдет для изготовления подобных конструкций.
- Сразу отметим, что листы с толщиной менее 6 мм для изготовления опорных и несущих конструкций использовать категорически нельзя. В данном случае речь может идти только о конструировании кожухов или легких защитных панелей;
- Что касается листов толщиной 10 – 12 мм, то здесь мнения специалистов расходятся. Одни считают, что этой толщины недостаточно для надежной работы агрегатов. Вторые наоборот утверждают, что все зависит от назначения станка, десятимиллиметровый лист, к примеру, вполне сгодится для раскроечного стола в станках с ЧПУ из фанеры;
Характеристики материала.
- Некоторые заявляют, что листы средней толщины хорошо подходят для склеивания объемных деталей, которые подвергаются периодической вибрации, якобы многослойная структура монолита лучше гасит колебания. И в принципе мы с ними согласны;
- Листы толщиной от 19 мм и выше наиболее крепкие. Из них чаще всего делаются габаритные несущие и опорные конструкции. И хотя цена данного материала далека от демократичной, именно такой профиль предпочитает использовать большинство мастеров.
Ассортимент листов.
Но кроме толщины, существует еще ряд важных характеристик слоеного деревянного листа, а так как все подобные конструкции испытывают солидные механические нагрузки, пренебрегать этими рекомендациями нежелательно.
- В основном, вся фанера делится на хвойную и лиственную. Хвойная древесина сама по себе более легкая и мягкая, соответственно и лист унаследовал ее качества. Материал, склеенный из лиственного шпона, хотя и обойдется дороже, но в данном случае подходит лучше;
- Градации по химическому составу клеящего вещества и уровню влагостойкости для таких изделий не настолько важны. Как правило, станки стоят в домашней мастерской, а эксплуатируются при комнатной температуре и нормальной влажности. Поэтому можно смело брать толстый лист с маркировкой «ФК», по стоимости это оптимальный вариант;
Сортность шпона.
- Для подобных конструкций имеет значение качество шпона. Чем больше сучков, тем выше вероятность растрескивания и расслоения листа. Здесь экономить не нужно, лист стоит брать не ниже чем второго сорта;
- Выпускаются листы с нешлифованными рубашками (НШ), шлифованный только с лицевой стороны (Ш1), а также полностью отшлифованные фанерные листы (Ш2). Теоретически можно взять нешлифованный материал и довести его до ума самостоятельно, но в кустарных условиях это сделать тяжело. Поэтому специалисты рекомендуют брать полностью шлифованный материал. Его легче обрабатывать, а главное он лучше клеится.
Здесь экономить не нужно, лист стоит брать не ниже чем второго сорта;Выбор инструмента
Сооружение подобных агрегатов требует наличия хорошего электроинструмента, ручной ножовкой по дереву или насадками на дрель здесь обойтись не получится. Среди профессионалов бытует мнение, что листы толщиной до 10 мм можно резать электрическим лобзиком. Все, что выпадает за эти параметры, требует использования дисковой ручной или стационарной циркулярной пилы.
Стандартный электролобзик.
Важно: современные высокочастотные электролобзики от солидных и известных производителей, как гласит прилагаемая инструкция, способны легко справиться с мебельной плитой до 20 мм толщиной.
И у нас нет оснований не верить в это.
Для выборки разного рода пазов и отверстий нестандартной конфигурации обязательно нужна будет ручная фреза. Этот инструмент лучше имеет в личном пользовании, так как под нее можно сделать фанерную станину и тогда у вас появится личный фрезерный станок. Именно такие агрегаты распространены среди домашних мастеров.
Ручной фрезер.
Естественно, в любых подобных работах не обойтись без электродрели и набора качественного столярного инструмента. Разного рода струбцины, отвертки, молотки, напильники, наждачная бумага и прочие мелочи, по умолчанию должны быть у любого уважающего себя мастера.
Набор столярного инструмента.
Основные моменты создания станков
Важно: чертежи станков из фанеры своими руками лучше не делать, особенно если вы не владеете прочными инженерно-техническими знаниями.
Как правило, за основу берутся профессиональные чертежи фабричной разработки.
Только вместо металла используется деревянный фанерный лист.
Что касается прочности, то она зачастую достигается за счет увеличения толщины опорных и несущих конструкций, не менее чем в 3 раза.
Шлифовальная машина.
Приступая к резке листа, следует запомнить, что чем большее количество оборотов способен выдать инструмент, тем ровнее будут углы и качественней рез. Как полотна электролобзика, так и сменные диски циркулярки берутся с мелким зубом.
Инструмент по листу или лист навстречу инструменту должен двигаться как можно медленнее, в противном случае, на верхнем слое шпона будет много сколов.
Совет: дабы избежать сколов во время реза, бывалые мастера используют обычный скотч.
Он наклеивается на поверхность и уже по нему выполняется рез.
Копировально-фрезерный агрегат.
Мы не зря упомянули о том, что нужно свободно владеть базовыми столярными навыками. В подобных конструкциях не принято использовать гвозди или саморезы, все соединения выполняются только по принципу шип-паз.
Причем стыковка должна быть точная, никаких зазоров или люфта не допускается.
Такие требования вызваны тем, что станок любого типа и предназначения обязательно, в той или иной мере, испытывает вибрации. А гвозди и саморезы в древесине во время вибрации способны довольно быстро расшататься. В результате ваш станок развалится прямо во время работы, что может привести к крайне нежелательным последствиям, вплоть до травмы.
Настольный лобзик.
Как сами листы при стыковке между плоскостями, так и угловые соединения шип-паз зачастую только проклеиваются. На рынке сейчас достаточно клеящих составов для дерева, но чаще всего используется старый добрый ПВА, только не канцелярский, а строительный.
Совет: во время сверления или фрезерования велика вероятность образования сколов на нижней рубашке листа.
Дабы избежать таких последствий, нужно под лист подложить ненужные обрезки фанеры, коих достаточно на любом производстве.

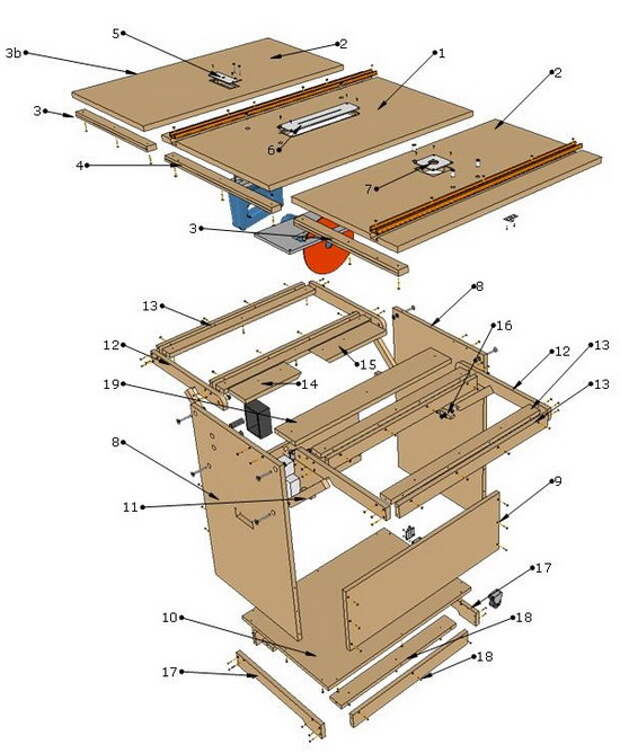

Фанерная циркулярка.
Не последнее значение имеет финишная шлифовка собранного агрегата. Это вызвано не только заботой о внешнем облике машины. Плохо отшлифованные углы грозят занозами. Плюс острые края будут постоянно цепляться, и шпон будет откалываться.
Что же касается окрашивания и покрытия лаком, то это оставляется на усмотрение мастера. Но в любом случае станок следует, как минимум покрыть грунтом. В самом бюджетном варианте это смесь воды и того же ПВА, достаточно пропорции 1:1. Такая защита сохранит шпон от пересыхания и растрескивания.
Мини токарный агрегат.
Вывод
Если агрегат нужен для периодического использования, то фанерные станки являются прекрасной альтернативой дорогостоящим заводским моделям. На видео в этой статье собран дополнительный материал по теме домашних станков. Если вы можете поделиться собственным опытом, пишите в комментарии, нам и нашим читателям это интересно.
