Четырехходовой клапан для отопления с терморегулятором: Четырехходовой смесительный клапан для отопления- Купить термостатический клапан Valtec

Четырехходовой клапан для отопления — Микроклимат в квартире и доме

Как сделать систему отопления с четырехходовым клапаном

Четырехходовой клапан – это элемент системы отопления, к которому подключены четыре трубы, имеющие теплоносители разной температуры, используется, чтобы предотвратить перегрев твердотопливного котла. Термостатический клапан не допускает превышение температуры внутри котла выше 110 °C. Уже при температуре 95 °C он запускает холодную воду для охлаждения системы.

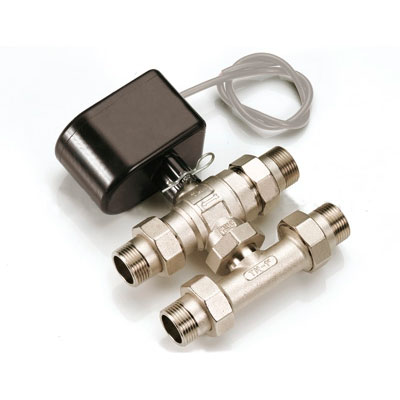

Конструкция четырехходового клапана

Корпус сделан из латуни, к нему присоединены 4 соединительных патрубка. Внутри корпуса расположена втулка и шпиндель, работа которого имеет сложную конфигурацию.

Термостатический смесительный кран выполняет такие функции:

• Смешивание потоков воды разных температур. Благодаря смешиванию работает плавное регулирование нагрева воды;
• Защита котла. Четерехходовой смеситель предотвращает появление коррозии, продлевая этим срок эксплуатации оборудования.

Схема четырехходового смесителя

Принцип работы такого клапана для отопления заключается во вращении шпинделя внутри корпуса. Причем это вращение должно быть свободным, так как втулка не имеет резьбы. Рабочая часть шпинделя имеет две выборки, через которые открывается поток по двум проходам. Таким образом, поток будет регулироваться и не сможет пройти напрямую ко второй выборке. Поток сможет поворачивать в любой из патрубков, расположенных с левой или правой стороны от него. Так, все потоки, идущие с противоположных сторон, смешиваются и распределяются по четырем патрубкам.

Существуют конструкции, в которых вместо шпинделя работает нажимной шток, но такие устройства не могут смешивать потоки.

Работа клапана контролируется двумя способами:

• Ручной. Распределение потоков требует установки штока в одном определенном положении. Регулировать это положение нужно вручную.
• Автоматический. Вращение шпинделя происходит в результате получаемой команды от внешнего датчика. Таким образом, в системе отопления постоянно удерживается заданная температура.

Четырехходовой смесительный клапан обеспечивает стабильный расход холодного и горячего теплоносителя. Принцип его работы не требует установки дифференциального байпаса, ведь клапан сам пропускает нужное количество воды. Устройство используется там, где необходима регулировка температуры. Прежде всего, это система радиаторного отопления с твердотопливным котлом. Если в других случаях регулирование теплоносителей происходит с помощью гидронасоса и байпаса, то здесь работа клапана полностью заменяет эти два элемента. В итоге котел работает в стабильном режиме, постоянно получая дозированное количество теплоносителя.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

1. Подключение циркуляционного насоса. Устанавливается на обратной трубе;
2. Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
3. Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;
4. Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
5. Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
6. Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.

Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

1. Котел;
2. Четырехходовый термостатический смеситель;
3. Предохранительный клапан;
4. Редукционный вентиль;
5. Фильтр;
6. Шаровой кран;
7. Насос;
8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке. Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии.

Как сделать систему отопления с четырехходовым клапаном

Четырехходовой клапан для отопления позволяет смешивать и направлять 4 потока теплоносителя. Принцип работы четырехходового клапана заключен в возможности смешения теплоносителя в разных пропорциях.

Источник: domotopim.ru

Новости на тему «четырехходовой клапан для отопления»

Контроллер для смесительных узлов VT.K200.M (VALTEC) VT.K200.M.0

11.02.2015 - Электротехнический рынок России и СН

K200.M.0. Контроллер VT.K200.M Валтек предназначен для измерения и автоматического пропорционально-интегрально-дифференциального (ПИД) регулирования температуры теплоносителя в смесительных узлах систем напольного отопления в соответствии с заданным графиком….

Найдено в интернете по запросу «четырехходовой клапан для отопления»

Четырехходовой клапан для отопления: принцип работы, схема

Как устроен четырехходовой клапан для отопления. Принцип действия элемента, примеры …

Четырехходовой клапан для отопления: принцип работы, схема …

Четырехходовой клапан для отопления позволяет смешивать и направлять 4 потока …

Трехходовой клапан на системе отопления: подключение и …

Кран для системы отопления с тройным ходом монтируется … трехходовой клапан для …

Как работают сервоприводы и трехходовые клапаны

Что такое клапан? Клапан — это механизм, который служит для того чтобы пропустить или не …

Трёхходовой клапан для отопления с терморегулятором

Правильно выполненная обвязка отопительного контура позволяет создать в доме максимально комфортные температурные условия проживания. Не менее важна и комплектация тепловой магистрали. Так, например, трехходовой клапан для отопления с терморегулятором, как и прочие идентичные по функциональности элементы играют значительную роль в устройстве тепловой магистрали.

1. Чем должен оснащаться отопительный контур?
2. Смесительные краны
3. Группа безопасности нагревательного устройства
4. Особенности монтажа запорной арматуры
5. Перепускные и обратные вентили
6. Термостаты
7. Другие запорные арматурные комплектующие

Чем должен оснащаться отопительный контур?

Несмотря на то, что основная группа защиты для отопления подбирается непосредственно сотрудниками магазина, где производится покупка оборудования, не будет лишним, если вы узнаете, что именно должно входить в набор заборной арматуры.

Смесительные краны

Посредством этих деталей есть возможность осуществления качественной регулировки температурного режима в тепловом блоке. Принцип работы подобного устройства прост: при повороте рукоятки отопительного трехходового крана происходит открытие байпаса, что обусловливает втягивание остывшей воды в отсек подачи, где происходит смешение горячей и холодной воды.

По такой схеме можно добиться необходимого температурного режима в помещении. Действует трехходовой клапан гибко, не создавая резких скачков температур в обогревательной установке. Как правило, такими смесительными блоками оснащаются практически все коллекторных узлы обогревательных систем частных домов. Это позволяет снизить расходы на потребление энергетических ресурсов для прогрева той или иной комнаты, которую, при необходимости, можно попросту отключить от основной магистрали.

Группа безопасности нагревательного устройства

Блок защиты нагревателя включает в себя предохранительный клапан, прибор для измерения давления и дроссель для спуска воздуха из теплового узла. Благодаря этим элементам можно предотвратить как поломку самого оборудования, так и избежать аварийной ситуации в случае повышения давления в магистрали. Ведь это может привести к разрыву трубопровода и, как следствие, кто-либо, находящийся рядом в этот момент, может сильно пострадать.

Вне зависимости от выбора типа отопительной системы, она должна в обязательно порядке комплектоваться предохранительным гидровентилем для котла.

Предохранительный дроссель может быть выполнен в двух исполнениях – открытый и закрытый. Первый вариант характеризуется отсутствием противодавления и выводом лишней жидкости из теплового контура. Тогда как посредством закрытого регулировочного клапана выполняется сброс избыточной жидкости в трубопровод. При этом работает еще и противодавление.

С целью увеличения эффективности обогревательного блока необходимо правильно выполнить установку группы защитной арматуры. Весь свод правил присутствует в специальном документе СНиП. А представить его к вашему вниманию в полном объеме не представляется возможным, поскольку все зависит от конкретного оборудования, его мощности и прочих индивидуальных факторов. Но вместе с тем основные принципы монтажа запорной арматуры все же можем рассмотреть.

Трёхходовой клапан для отопления с терморегулятором, равно как другие элементы отопительной системы, определяются исключительно по показателям давления и диаметру трубопровода. Это императивное требование определяет ГОСТ и любое отклонения от нормы является нарушением, что в итоге может привести к аварийной ситуации.

Особенности монтажа запорной арматуры

1. Установка предохранительного клапана осуществляется на подающем трубопроводе в непосредственной близости с нагревательным агрегатом.
2. В тепловых контурах, которые снабжаются горячей водой, гидроклапан ставится на выходе горячей воды в наивысшей точке бойлера.
3. Обустройство системы водяного обогрева характеризуется отсутствием всевозможных приборов между запорной арматурой и тепловым контуром.
4. Спускные клапана на отопление следует стыковать к магистральным трубам сравнительного большого диаметрального размера. А их вывод осуществляется в любое безопасное место или канализационную сеть.

Во время монтажа отопительного узла категорически запрещается сужать трубы на диаметр меньше, чем имеющийся диаметральный размер вентиля.

ВИДЕО: Трехходовой клапан в системе

При подключении отопления в двухэтажных домах запорная арматура устанавливается отдельно на каждом этаже. Специалисты рекомендуют устанавливать ее как можно больше, так котел будет проще обслуживать.

1. Настройка дросселей производится на 15-25% больше, чем рабочее давление в тепловом контуре.
2. Необходимо выполнять проверку работоспособности вентилей как минимум один раз в год, желательно после начала отопительного сезона. А делается это очень просто: нужно произвести принудительное открытие дросселя.

Перепускные и обратные вентили

Для стабилизации давления в системе необходим обратный вентиль для отопления. Кроме этого применяется также еще и другой конструктивный элемент – перепускной клапан отопительной системы. Принцип его работы – такой же, как и у предохранительного, но в том случае патрубок соединяется с обраткой. При увеличении давления этот прибор включается и осуществляет перевод теплоносителя в обратный контур. А с целью уравновешивания этой характеристики используется обратный гидровентиль.

Принцип функционирования: посредством обратного клапана в системе отопления осуществляется перемещение жидкости в одну сторону, препятствуя ее обратному перемещению.

Термостаты

Термостат характеризуется применением двух основных конструктивных элементов – вентиля и термоэлемента. Первый применяется в качестве регулятора теплоотдачи. Это происходит за счет изменения расхода теплоносителя в зависимости от температуры воздуха. В свою же очередь термоэлемент позволяет контролировать температуру теплоносителя и, при необходимости, подогревать или охлаждать его.

В зависимости от перемещения золотника, которым оснащен гидровентиль, эта конструктивная делать производится в двух исполнениях: малоподъемные и полноподъемные. В первом случае высота подъема золотника приравнивается к 0,05 диаметрального размера седла. Как правило, малоподъемные дросселя применяются в тех блоках, в которых нет необходимости в высокой пропускной способности. А вот что касается полноподъемных дросселей, то они имеют высоту золотника равную 0,25 диаметральной величины седла. Такие детали, в большинстве своем, используются в тепловых магистралях с газообразной средой.

Другие запорные арматурные комплектующие

Помимо вышеуказанных конструктивных элементов используются еще и игольчатые дросселя. Они представляют собой затвор в виде узкого конуса и способствуют надежному перекрытию и регулировке потоков теплоносителя при повышенных показателях давления.

Есть еще и электромагнитные вентиля, которые являют собой примитивный и наиболее доступный вариант автоматизации регулировки перемещения горячей воды по трубопроводу. Однако, чтобы использовать подобные детали крайне важно использовать воду с минимальной жесткостью и отсутствием твердых частиц.

Многие обогревательные узлы оснащаются еще компенсаторами, благодаря которым осуществляется компенсация деформаций трубопроводных магистралей под действием высоких температур. Кроме этого, такие приборы помогают снизить вибрации в системе, что также позволяет исключить возможные повреждения теплового контура.

На самом деле устройство обогревательного оборудования – это вполне посильная задача даже для того, кто ни разу в жизни не выполнял подобных процессов. И если грамотно подойти к реализации поставленной цели и выполнить работу согласно всем требования, то можно снизить вероятность возникновения аварийных ситуаций и необходимости проведения ремонтно-восстановительных мероприятий.

Вот, собственно, и весь набор запорной арматуры, который используется при устройстве теплоблоков. Теперь, когда вы знаете, что должно входить в обогревательный узел, вы сможете выполнить качественную обвязку теплового оборудования, которая прослужит вам не один десяток лет.

Трёхходовой клапан для отопления с терморегулятором

Трехходовой клапан для отопления с терморегулятором, как и прочие идентичные по функциональности элементы играют значительную роль в устройстве тепловой магистрали.

Источник: www.portaltepla.ru

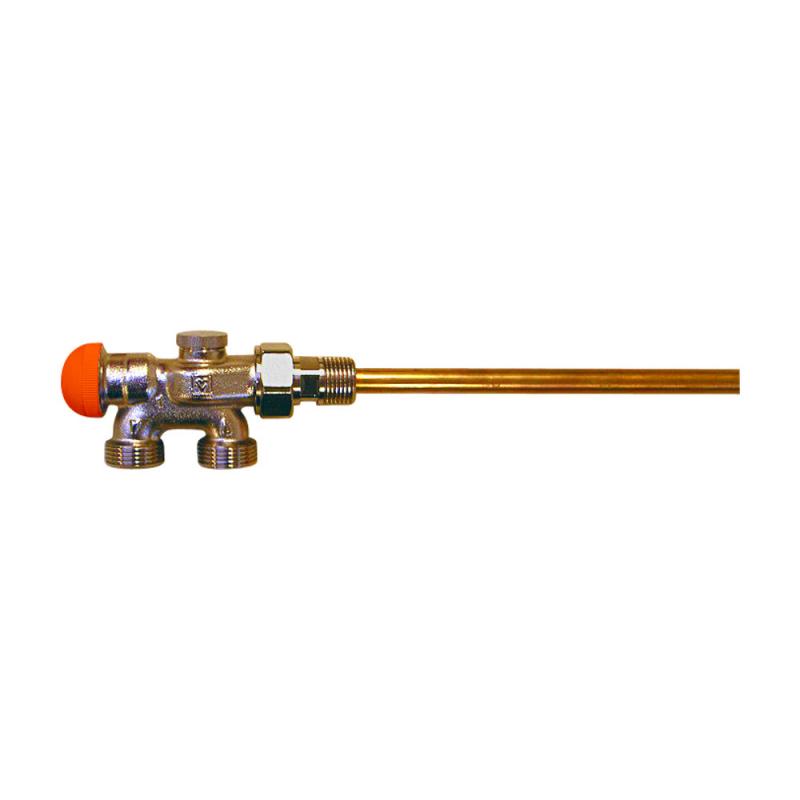

Четырехходовой клапан для отопления: функции, производители

Четырехходовой смесительный клапан для отопления

2.3 (46.67%) голосов: 3

Четырёхходовой клапан – это элемент сантехники, выполняющий важные функции в системе обогрева.

• Устройство и функции
• Производители

Клапан четырехходовой смесительный Esbe

Устройство и функции

Четырёхходовой клапан для отопления вращает шпиндель в самом корпусе. Вращение обязательно должно осуществляться в свободном порядке, потому что втулка не содержит резьбы. Функционирующая часть шпинделя имеет пару выборок, при помощи которых открывается поток по двум проходам.

Как следствие, поток регулируется и не в силах пройти напрямую ко второй выборке. Поток может сворачивать в любой патрубок, что находится с левой либо правой стороны от него. Получается, что все потоки, которые проходят с разных сторон, перемешиваются и расходятся по четырём патрубкам.

Есть устройства, где вместо шпинделя функционирует нажимный шток, однако такие конструкции не предназначены перемешивать потоки.

Четырёхходовой клапан для отопления – это элемент обогревательной системы, к которому подсоединены четыре трубы, имеющие тепловой носитель разной температуры. Внутри корпуса находятся втулка и шпиндель. Последний имеет работу с трудной конфигурацией.

Работу 4-х ходового смесителя можно контролировать следующим образом:

1. Ручной. В данном случае для распределения потоков необходим монтаж штока в одном конкретном положении. И проводить регулировку этого положения требуется вручную.
2. Автоматический (с терморегулятором). Здесь внешний датчик отдаёт команду шпинделю, в результате чего последний и начинает вращаться. Из-за этого в обогревательной системе сохраняется стабильная указанная температура.

Схема монтажа четырехходового смесительного клапана в системе отопления

Основные функции клапана 4-х ходового клапана следующие.

1. Смешивание водяных потоков с разным температурным нагревом. Устройство используется для предотвращения перегрева твердотопливного котла. Четырёхходовой смесительный клапан не позволяет температуре повышаться в котельном оборудовании выше 110 °C. При нагреве 95 °C прибор запускает холодную воду для охлаждения системы.
2. Защита котельного оборудования. 4-х ходовой клапан препятствует образованию коррозии и тем самым продлевает срок службы всей системы.

Благодаря 4-х ходовому клапану для отопления осуществляется равномерный расход горячего и холодного теплового носителя. Для нормального функционирования не требуется монтажа байпаса, так как клапан сам пропускает необходимый объём жидкости. Прибор применяется там, где требуется температурная регулировка. В первую очередь, в системе обогрева радиаторами совместно с твердотопливным котлом. Если в иных случаях настройка жидкости осуществляется с применением гидронасоса и байпаса, то в данном случае работа клапана целиком заменяет данные приборы. Получается, что котёл функционирует стабильно и постоянно получает определённый объём теплового носителя.

Производители

Четырёхходовой клапан для отопления производят такие компании, как Honeywell, ESBE, VALTEC и другие.

История компании Honeywell началась в 1885 году.

На сегодняшний день это производитель, который входит в список 100 ведущих мировых фирм, составляемый журналом Fortune.

Четырёхходовой клапан Honeywell

Четырёхходовые клапаны Honeywell серии V5442A изготовлены для систем, где в качестве теплоносителя выступает вода либо жидкости, с процентом гликоля до 50. Они предназначены для работы при температуре от 2 до 110 °С и в рабочем давлении до 6 бар.

Хоневелл изготавливает клапаны с размером соединения 20, 25, 32 мм. Поэтому значения коэффициента Kvs – от 4 до 16 м³/ч. Работают устройства серии вместе с электрическими приводами. Для систем с большей мощностью применяется фланцевая серия клапанов ZR-FA.

Четырёхходовой клапан Honeywell не вызовет трудностей при монтаже, существует много вариантов реализации.

Шведская компания ESBE уже более 100 лет устанавливает новые стандарты качества клапанов и приводов, применяемых в различных системах.

Все её изделия экономичны, надёжны и удобны при эксплуатации в системах обогрева, охлаждения и водяного снабжения.

ESBE предлагает 4-х ходовой клапан для отопления с внутренней резьбой. Корпус клапана изготовлен из латуни. Рабочее давление 10 атмосфер, температура 110 градусов (кратковременная — 130 градусов). Четырёхходовой смесительный клапан производится в размерах 1/2-2″, с пропускной способностью 2,5 -40 Kvs.

Компания VALTEC появилась в 2002 году в Италии и за короткий срок наладила выпуск продукции, которая разработана на основе изучения плюсов и минусов товаров различных производителей.

Валтек предлагает смесительные клапаны различного назначения, которые рассчитаны на долговечную работу в системе инженерии (водяной тёплый пол, вмонтированное настенное, потолочное отопление и охлаждение, горячее водяное снабжение). Продукцию производителя можно найти в любой точке России и стран СНГ.

Познакомиться с особенностями работы трёхходового клапана для системы отопления можно на этой странице.

Нельзя утверждать, что четырёхходовой клапан для отопления не потребует финансовых вложений. Установка прибора будет стоить дорого, однако, с другой стороны, эффективность работы и, как следствие, экономичность, оправдывает денежные затраты. Есть только главное условие – наличие качественной электрической сети, так как без неё привод клапана перестанет работать.

Как работает обратный клапан на тепловом насосе!

⭐

Как работает обратный клапан на тепловом насосе!

Системы с тепловым насосом действуют как системы кондиционирования воздуха с реверсивным клапаном для перенаправления потока хладагента к внешнему змеевику конденсации из линии нагнетания летом.

Реверсивный клапан может перенаправить поток хладагента на внутренний змеевик испарителя, превращая его в змеевик конденсатора для обогрева зимой.

Если вам нужна помощь в понимании того, как работает тепловой насос, лучше сначала прочитать эту статью: Как работает тепловой насос?

В дополнение к реверсивному клапану теплового насоса большинство тепловых насосов имеют два отдельных дозирующих устройства . Один внутри и один снаружи.

Наружный счетчик используется для отопительного цикла зимой, когда наружный змеевик теперь является змеевиком испарителя.

Внутренний измерительный прибор контролирует режим охлаждения летом, когда внутренний змеевик играет свою обычную роль холодной стороны кондиционера.

⭐

Как работает обратный клапан теплового насоса!

🧊 Реверсивный клапан теплового насоса

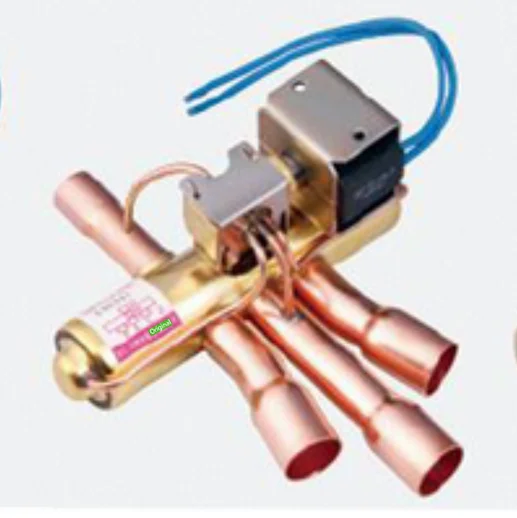

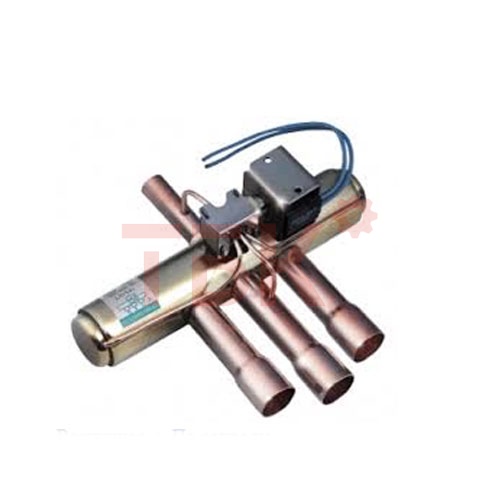

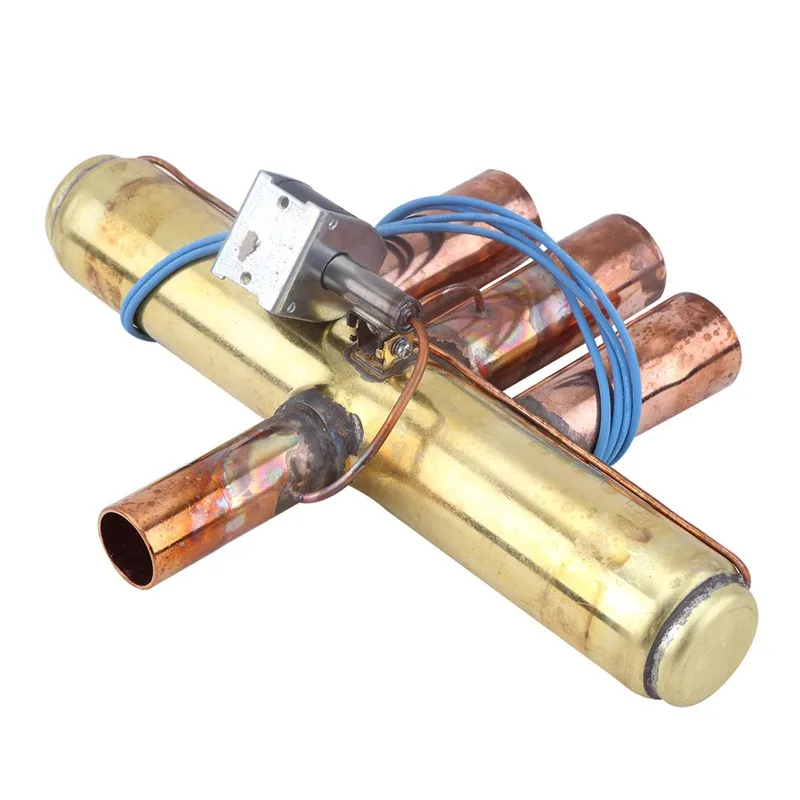

Реверсивный клапан состоит из двух основных частей .

Клапан, который выглядит как небольшой цилиндрический металлический элемент, направляет поток хладагента внутри теплового насоса.

Во-вторых, у вас есть линия всасывания и линия нагнетания, которые обеспечивают перемещение хладагента к реверсивному клапану и обратно.

Реверсивный клапан теплового насоса иногда называют переключающим или 4-ходовым клапаном.

Хладагент из нагнетания компрессора (высокое давление) направляется в верхнюю часть клапана.

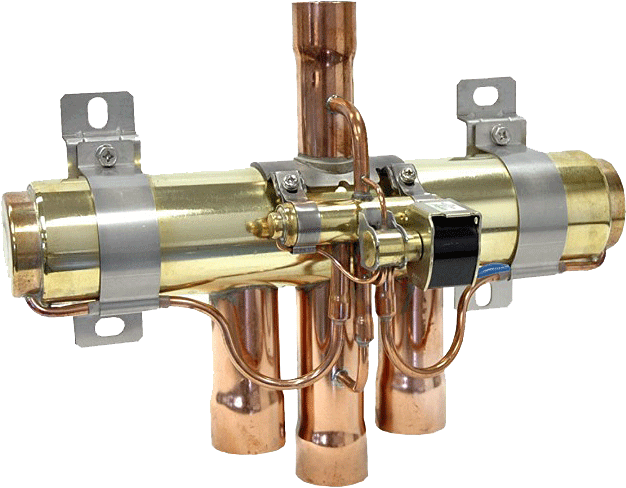

Клапан имеет четыре порта, трубчатые пальцы, выступающие из цилиндрического корпуса.

Во-первых, верхний порт получает хладагент из линии нагнетания.

Затем, в зависимости от того, подается питание на реверсивный клапан или нет, остальные 3 порта в нижней части направляют хладагент.

Активность портов зависит от того, находится ли тепловой насос в режиме нагрева или охлаждения.

Центральный порт внизу всегда является линией всасывания.

Механизм скольжения в золотниках реверсивного клапана позволяет хладагенту  течь к нужному змеевику.

Позволяет перенаправить всасываемый газ.

Реверсивные клапаны работают с помощью другого компонента, называемого электромагнитным соленоидом, который управляет ползунком.

🧊

Электромагнитный соленоид

Обычно, когда соленоид находится под напряжением, тепловой насос работает в режиме охлаждения  направляя отработанный газ в наружный змеевик.

Многие производители используют его в качестве стандартной настройки.

Однако некоторые производители (например, Rheem или Ruud ) могут работать в обратном направлении, поэтому перед работой с тепловым насосом лучше вызвать специалиста по ОВК.

Когда на электромагнитный соленоид подается питание, он скользит по пилотному клапану, который действует как небольшой реверсивный клапан внутри реверсивного клапана.

Перенаправляет потоки, создавая перепад давления на одной стороне клапана, что приводит к тому, что заслонка работает в режиме охлаждения.

Дополнительное примечание: — это не электромагнит, который приводит в действие реверсивный клапан теплового насоса , а управляющий клапан, который использует давление, создаваемое компрессором, для перемещения клапана.

Это важно, потому что, если ваш компрессор работает неправильно, реверсивный клапан не сработает.

Это потому, что клапан не вызывает смещения клапана; это давление хладагента в линии нагнетания  от компрессора.

Таким образом, разница давлений между нагнетательной и всасывающей линиями переводит клапан в правильный режим.

Когда блок теплового насоса выключен, реверсивный клапан теплового насоса не будет переключаться между режимами нагрева и режимами охлаждения при выравнивании перепада давления.

⭐

Как работают внутренний и наружный змеевики

Внутренний змеевик становится конденсаторным змеевиком в режиме обогрева, что действует как теплоотражатель .

Наружный змеевик становится змеевиком испарителя, который теперь является поглотителем тепла .

В этом режиме вы забираете тепло снаружи и отбрасываете его внутрь.

Создает эффект обогрева для жильцов дома.

Компрессор в тепловом насосе продолжает работать так же, как и в стандартном кондиционере, который перемещает хладагент по системе.

Однако  реверсивный клапан прерывает эти потоки и перенаправляет их  в любом направлении в зависимости от режима нагрева и охлаждения.

⭐

A Линии всасывания и нагнетания тепловых насосов

Реверсивные клапаны тепловых насосов обычно имеют четыре ведущие к ним линии, одна линия вверху и три внизу.

Некоторые люди называют реверсивный клапан четырехходовым клапаном, но если вы не хотите, чтобы на вас смотрели сбоку, просто продолжайте называть его реверсивным клапаном.

Четыре линии могут быть немного запутанными для понимания, поэтому первое, с чего нужно начать, это узнать, какие линии являются общими линиями всасывания и нагнетания.

Работа этих общих линий остается неизменной независимо от того, находится ли система в режиме переменного тока или в режиме теплового насоса.

Общая линия нагнетания всегда выходит из компрессора и обычно идет к верхней части реверсивного клапана теплового насоса.

Тепловые насосы используют линию всасывания для возврата хладагента в компрессор.

Эта линия теплового насоса проходит к центру нижней части реверсивного клапана.

С каждой стороны от общей всасывающей линии расположены медные линии, которые используются либо для всасывания, либо для нагнетания, в зависимости от того, находится ли система в режиме нагрева или охлаждения.

⭐

Как работает реверсивный клапан на тепловом насосе

В реверсивном клапане используется 24-вольтовый электромагнитный соленоид для активации управляющего клапана меньшего размера, который использует силу компрессора для перемещения реверсивного клапана вперед и назад, изменяя поток хладагента, позволяет использовать тепловой насос в качестве кондиционера летом и обогревателя в зимние месяцы.

Домовладельцам, желающим изменить режимы, достаточно нажать кнопку на двухрежимном термостате, чтобы изменить направление потока хладагента.

Если у вас есть тепловой насос, который работает неправильно, или вы хотите узнать больше о тепловых насосах, не стесняйтесь узнать, есть ли Phyxter Home Services в вашем регионе.

Связанные материалы: Тепловой насос или печь – плюсы и минусы каждого типа отопления

Хотите узнать больше о системе отопления, вентиляции и кондиционирования воздуха в вашем доме? Не стесняйтесь проверить наши другие статьи о тепловых насосах!

Компоненты для тепловых насосов – часть 5: четырехходовые реверсивные клапаны

Воскресенье, 1 июля 2012 г.

Четырехходовые реверсивные клапаны используются для полного реверсирования цикла систем с тепловым насосом один на один. Такие клапаны можно использовать для облегчения использования системы как для обогрева, так и для охлаждения или для обеспечения эффективного и энергетически оптимизированного метода размораживания.

Конструкция

Четырехходовой реверсивный клапан имеет четыре патрубка, три из них на одной стороне и четвертый на противоположной стороне, при этом три медных патрубка имеют больший диаметр, чем один на противоположной стороне. Средний из трех разъемов большого диаметра постоянно находится на стороне всасывания, а единственный разъем малого диаметра постоянно находится на стороне высокого давления. Так как два оставшихся патрубка могут находиться либо на стороне всасывания, либо на стороне высокого давления – в зависимости от того, как блок в данный момент переключается, – они имеют тот же размер, что и постоянный всасывающий патрубок, чтобы учесть перепады давления. Четырехходовой клапан также имеет соленоидный управляющий клапан с катушкой, на которую можно подавать питание для изменения направления потока хладагента. Между штуцером клапана малого диаметра и соленоидным пилотным клапаном, а оттуда к центральному коннектору большого диаметра, имеются небольшие пилотные соединения.

В следующем описании мы предположим, что маленькое соединение (высокое давление) направлено вверх, три других соединения направлены вниз, а малый соленоидный управляющий клапан и его катушка видны на передней части агрегата. Стандартный четырехходовой клапан имеет только два положения переключения – промежуточных положений нет. В положении переключателя 1 напряжение на катушке электромагнитного пилотного клапана отсутствует. В этом положении горячий газ под высоким давлением из пилотной линии более узкого соединителя поступает в камеру, содержащую скользящий механизм, справа. В то же время давление на левой стороне камеры золотника можно сбросить через постоянное всасывающее соединение, выбрасывая газ на сторону низкого давления. Это смещает ползунок влево и открывает основные пути вверху, ведущие вниз вправо и слева в центр. В положении переключателя 2 горячий газ движется сверху влево, в то время как всасываемый газ одновременно может течь вниз справа в центр. Это достигается за счет подачи сетевого напряжения на катушку электромагнитного пилотного клапана, в результате чего газ под высоким давлением поступает в камеру ползуна слева. Это позволяет снять давление справа через центральное основное соединение внизу, заставляя ползунок двигаться вправо.

Падение давления и размеры

Падение давления всегда важно, когда речь идет о размерах клапанных систем. Чрезмерный перепад давления обычно оказывает пагубное влияние на энергоэффективность теплового насоса, в то время как слишком маленький перепад может, например, нарушить стабильное поведение электромагнитного клапана с сервоприводом. Ни одно из этих соображений не является столь важным для четырехходовых клапанов. Минимальные перепады давления на стороне нагнетания или всасывания не являются проблемой для четырехходовых реверсивных клапанов, поскольку ползунковый механизм, который фактически переключает клапан, приводится в действие перепадом давления между сторонами высокого и низкого давления холодильной установки. . Это очевидный подход, потому что этот тип клапана расположен на границе между высоким и низким давлением, что обычно не имеет место для клапанов в обычном тепловом насосе с сухим расширением, чем внешнее давление. Таким образом, фактический перепад давления между, скажем, входом и выходом хладагента на стороне всасывания не имеет решающего значения для надежной работы клапана. Вопрос «чрезмерного перепада давления» также почти не рассматривается для четырехходовых клапанов Danfoss-Saginomiya при условии, что конструкция в первую очередь ориентирована на размеры всасывающей линии. Если четырехходовой клапан выбран в соответствии с размером этой трубы, то, как правило, вы получите клапан с довольно умеренными перепадами давления, но все же рекомендуется свериться с соответствующими таблицами производительности, чтобы убедиться, что выбранный клапан будет достаточно большим. Первичным критерием должен оставаться диаметр трубы на стороне всасывания, иначе производителю теплового насоса придется устанавливать переходники на три патрубка, что будет не только крайне затратно, но и весьма неэстетично.

Конфигурация

Клапан этого типа интегрируется как в линию горячего газа, так и в линию всасывания теплового насоса, при этом два постоянных соединения – т. е. трубопровод, по которому всегда проходит горячий газ независимо от настройки клапана, и трубопровод, который всегда является всасывающим линии – особенно легко различимы для установки. Линия горячего газа от компрессора идет к узкому разъему на четырехходовом клапане, а линия всасывания компрессора подключается к среднему из более широких разъемов. Эти два трубопровода между клапаном и компрессором никогда не меняют своей функции. В этом контексте важно отметить, что внешнее выравнивание давления расширительного клапана всегда должно быть подключено к постоянной линии всасывания, то есть линии от среднего одного из соединений большого диаметра на четырехходовых клапанах. Если этого не сделать, внешнее выравнивание давления будет подвергаться слишком высокому давлению, что не только не позволит расширительному клапану функционировать (принудительно удерживая его закрытым), но также может привести к его необратимому повреждению. Остаются два внешних патрубка большого диаметра, которые иногда могут находиться на стороне высокого, а иногда на стороне низкого давления.

Монтаж

Если клапан устанавливается с использованием стандартных методов пайки (соединение медь-медь, припой, такой как SilFos 15), обязательно соблюдайте следующее: подходит для пайки к медным трубам, но благодаря отличной теплопроводности меди и точной посадке ползункового механизма крайне важно свести к минимуму тепло, подаваемое на клапан во время процесса пайки. Поэтому вы всегда должны обернуть клапан холодной влажной тканью, пока он припаивается на место. Как только это препятствие будет преодолено, вы обнаружите, что четырехходовой клапан надежно функционирует на протяжении всего жизненного цикла вашего теплового насоса.

Применение

Четырехходовые клапаны используются для реверсирования цикла тепловых насосов один к одному. Это превращает испаритель в конденсатор, а конденсатор в испаритель.
