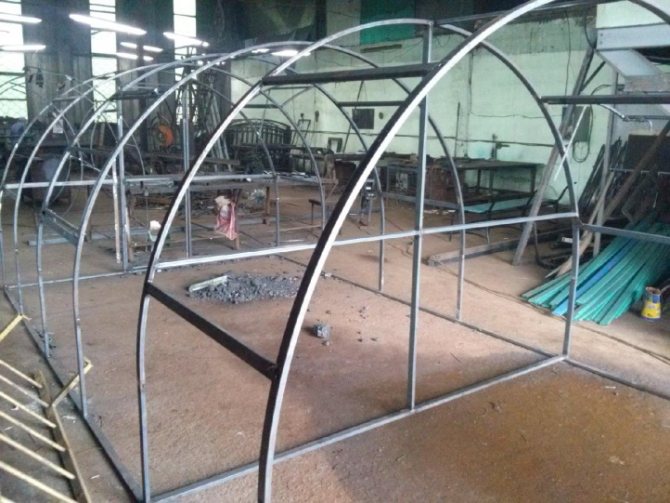

Что можно сделать из профильной трубы
Сергей Металыч
админ
- #1

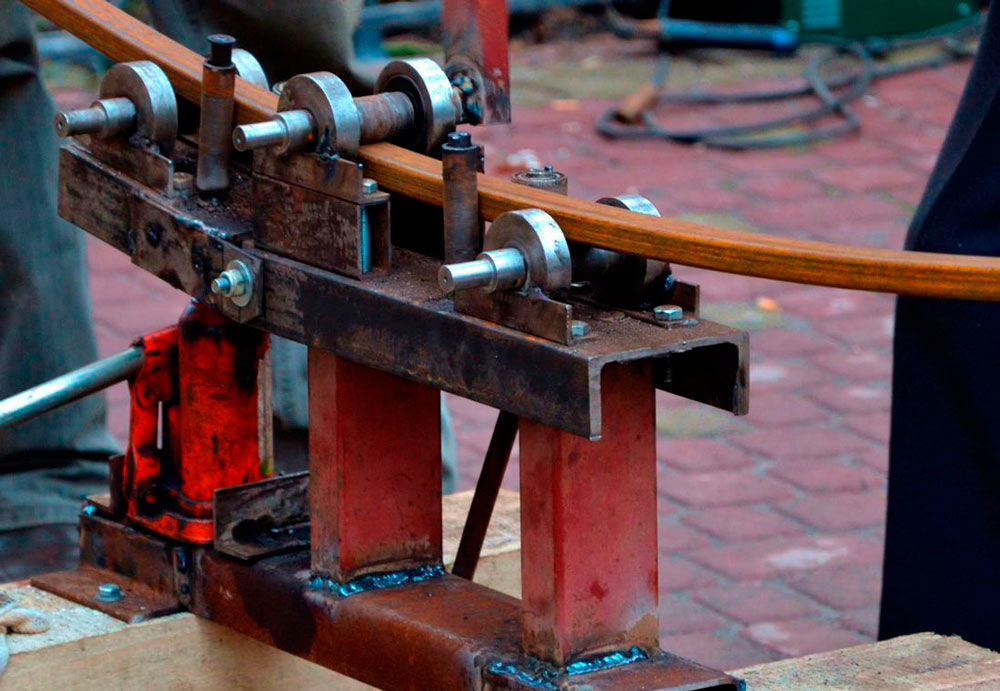

Начнем с урока нашего старого украинского товарища Stanisforge по изготовлению стула из профильной трубы. В этом пособии описаны способы её деформации, которые можно применять и для других изделий.
Пробуйте, добавляйте ваши советы, примеры и, конечно, работы.
Сергей Металыч
админ
- #2
Стул попробуем сделать из обычной профильной трубы 25х25х2 и отходов 40х20х2.
1. Отрежем четыре куска профильной трубы: два по 0,6 м и два по 1 м. Разметим точки высадки профиля как на фото. Эти деформации лучше выполнить в первую очередь, так как потом это будет не совсем удобно.
2. Наставкой с тупым концом (можно использовать кусок прута с закруглённым торцом) слегка вдавливаем стенки профиля.
Результат.
3. Горелки пока нет (эх, было бы попроще), поэтому греем места высадки в горне, постоянно поворачивая профиль вокруг оси для равномерного прогрева.
4. Нужно подготовить ёмкость с водой для охлаждения «ненужного» места нагрева. Подойдёт банка из-под краски, с налитой водой, уровень которой не достаёт до нижней точки деформации примерно на 3-4 см. То есть ставим профиль в ёмкость и он охлаждается ровно столько, сколько нам надо. При наличии горелки (местный нагрев) эти проблемы с банкой отпали бы сразу.
5. Греем, охлаждаем ненужное (заготовку лучше удерживать клещами или в толстых рукавицах — пар изнутри быстро разогревает тонкие стенки профиля, а если профиль короткий, вылетает струя кипятка с паром — так что аккуратнее), и на каком-нибудь твёрдом, массивном основании ударами молотком по торцу профиля, выполняем осадку.
6. Следим за равномерностью осадки — поправляем в вилке и молотком (желательно чтобы концы профиля были соосны). Не надо торопиться сделать осадку за один нагрев, лучше лишний раз подогреть профиль, чем высадить криво и начать всё сначала.
Вот что должно получиться. Конечно можно продолжить высадку и сложить в «гармошку», но это дело Вашего вкуса (или заказчика) или поставленной задачи.
7. Оформим окончания ножек стула. Концы, с которыми будем работать, отжигаем. Теперь сложим уже остывшие профиля одинаково (например, как на фото, центральными высадками вверх) и отметим стороны, в которых надо будет выдавить канавки.
8. Для выдавливания канавок нам понадобится молоток со скруглённым боем, чтобы не оставлять на профиле вмятин с острыми краями.
9. Аккуратно выдавливаем канавки навстречу друг к другу. Эту операцию лучше делать на пневмомолоте. Новичкам, которые ещё не совсем чувствуют педаль, лучше сделать вручную, чтобы не запороть заготовку.
Операция делается «на холодную» по отожженному профилю. Без отжига профиль лопается по шву — проверено!
10. Выдавливаем равномерно с двух сторон.
11. Слегка простукиваем по нетронутым сторонам, чтобы убрать выпуклости.
Вот что должно получиться.
Сергей Металыч
админ
- #3
12. Греем подготовленные концы и аккуратно молотком спускаем равномерно «на-нет». Удары должны быть не сильными, следует помнить что мы работаем с профилем, у которого стенка толщиной всего 2 мм.
13. Подогреваем и примерно 5 см стягиваем на молоте. Работаем аккуратно, если надо поправляем по ребру лёгкими ударами (тут главное не сложить край по боковой стороне). Если остались ступеньки после бойков, их лучше сгладить молотком, чтобы при оформлении начала волюты не получилось «заломов».
14. Подрежем края у заготовок по одной длине.
15. Греем и закатываем плотный шарик. В отличие от шарика на прутке, здесь нельзя сразу далеко прогибать стянутый (у нас сложенный) конец. Работаем лёгкими ударами, часто кантуя на 180 град.
16. Приступаем к закручиванию волюты. Нагреваем заготовку и охлаждаем начало волюты в нашей чудо-банке). Закручиваем на шаблоне. Важно, чтобы полоса шаблона была шире изгибаемой заготовки.
При необходимости завиток можно слегка «докатать» молотком.
Сергей Металыч
админ
- #4
17.
Размечаем заготовки под торсировку.
18. Выдавливаем канавки с четырёх сторон.
19. Греем и торсируем заготовку в тисках с помощью газового ключа. Можно, конечно, наделать воротков под разный профиль, но газовый ключ в плане универсальности удобнее будет. Брызгалкой из пэт-бутылки охлаждаем места, которые закручиваются сильнее в следствии неравномерного нагрева (или неравномерно выдавленных канавок). Не забываем считать обороты ворота.
20. Рихтуем. Здесь сделано по 1,5 оборота, в разные стороны (для симметричности будущего изделия).
21. Теперь разметим точки крепления ножек. Здесь надо быть точнее, поэтому используем упор, линейку и чертилку.
22. Цилиндрической наставкой делаем предварительную наметку по отожжённой трубе «на холодную».
23. Греем точку отметки и наставкой смыкаем противоположные стенки профиля. Рихтуем.
Вот что должно получиться.
24. Оформляем концы ножек переходящие в спинку стула, применяя способы описанные выше.
Сергей Металыч
админ
- #5
25. Теперь можно художественно прогнуть ножки (тут уже дело вашего вкуса и желания). Здесь они погнуты «на холодную» с помощью вилки (краколыги, собаки, крокодила))) и молотка. Просверлим отверстия под крепления.
26. На передних ножках в местах крепежа удалим «лишние» полки профиля. Оставшиеся полки будут служить своеобразными заглушками торцов ножек.
27. Из профиля 40х40х2 изготовим кольцо под сиденье стула диаметром около 300 мм.
28. Прихватываем ножки сваркой к кольцу, как на фото, и просматриваем изделие на наличие косяков (несоосность, несовпадения и т. п.). Исправляем их, если таковые имеются.
29. Обвариваем и зачищаем места сварки. Молотком закрываем заглушки. Отрезаем лишнее. Завариваем щели и зачищаем швы.
30. Используя способы описанные выше, изготовим перекладину для спинки стула. Выдавливаем места под крепёж, по ширине стоек спинки.
31. Привариваем просверленную перекладину к стойкам.
32. Сверлим отверстия в стойках и в кольце сиденья. Заклёпываем все точки соединений. Под декоративные клёпки ставим ушки крепления сиденья.
33. Осталось только почистить стул крац-щёткой, удалить брызги от эл.сварки зубильцем и напильником.
Изделие готово!
Совет от автора. Новичкам рекомендуется сначала попробовать изготовить несимметричное изделие, с отсутствием одинаковых деталей (в стиле «модерн» например).
Сергей Металыч
админ
- #6
И несколько работ Станислава Stanisforge. В основном профиль 20х20.
Евгений_ЕВР
Мастер
- #7
Блин.
Все очень круто.
Не когда бы не подумал что из профиля можно такие вещи делать.
Как говориться ….. «Опыт не пропить»
Жуков Петр
Мастер
- #8
Отличная работа. Любо-дорого смотреть.
Кратов Павел
Подмастерье
- #9
Да, очень здорово!
Oleg812
Мастер
- #10
Вдохновившись работами Stanisforge сделал пару венских стульев » из дворца» )))
(На Осте показывал)
Чтобы можно было использовать по назначению низ ножек перевязал — в авторском варианте они получаются ненадежные и могут разъезжаться
Сергей Металыч
админ
- #11
Александр Вихт, а про ваши работы забыли.
Нашел в ФБ вот такую заготовку из профильной трубы 80х80
ВалерычЪ
Новичок
- #12
Я как обычно сам придумывал на ходу по смятию трубы, ляпнул заказчику что могу сделать то что он еще не видел у других.

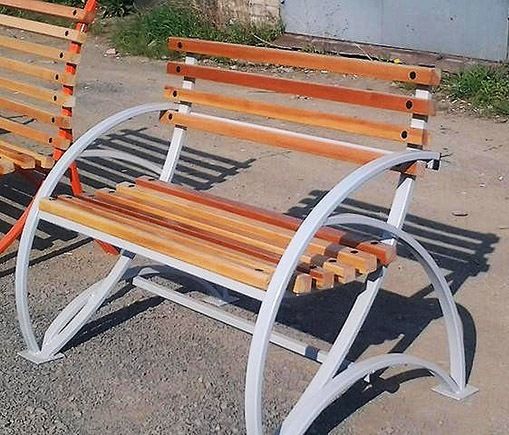

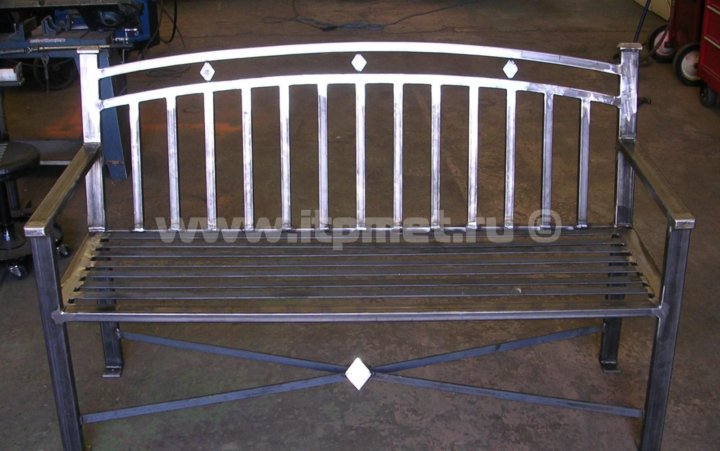

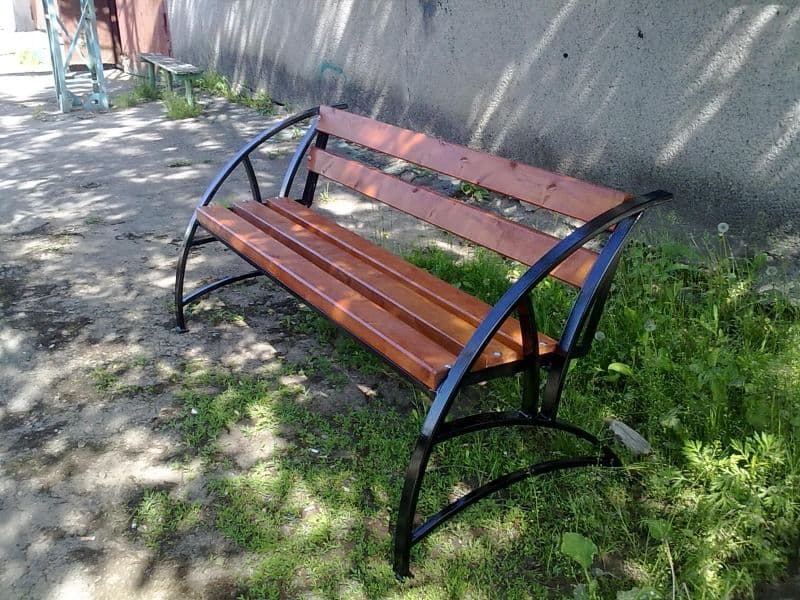

…помаялся и придумал)). делал гарнитур: стулья из 30х30 2мм, лавка 40х40 2мм, стол 50х50 2мм. Получилось, и заказчик очень доволен остался.
Васильевич
учусь
- #13
Каюсь, с права круглая труба.
exJurikas
Гость
- #14
Старенькое, лет 15, труба 60х60
Александр Вихт
Красиво порчу ровные железки!!!)
- #15
Из старых архивов.
Труба 60х60мм, размер 450х450мм…
Стиль: мятая простыня))
Технология проста: на трубе в месте скрутки нужно промять стенку, те проштробить с каждой стороны, длину штробы я делаю примерно в размер профиля. Использую как сказать 2 воротка, один стационарный и один с ручками. Производим нагрев равномерный со всех сторон трубы. Пока ещё в горне одеваем вороток с ручками на трубу, чтоб не тратить время потом, труба быстро остывает…достаём из горна при необходимости остужаем водой не участвующую в работе часть трубы. Всовываем трубу в стационарный вороток, сдвигаем воротки оставляя открытой только место со штробами и крутим до момента отрыва. От 60го профиля лучше операцию проводить не в одиночку. Еще имеет значение толщина стенки, на 60 оптимально 1,5-2мм.
андрей улан-удэ
Подмастерье
- #16
Вот и тема нашлась.
Как то сама розочка вышла из 20мм профиля.
Сергей Металыч
админ
- #17
Роза из профильной трубы 40х40
Stanisforge
Новичок
- #18
Добавлю чуток, для оживления темы
Stanisforge
Новичок
- #19
В прошло году сделано.
Качель.
Александр Вихт
Красиво порчу ровные железки!!!)
- #20
Полный процесс изготовления профильного лотоса, работа победила в кузнечном конкурсе FERRACULUM лето 2020, комунна Иббзиц, Австрия.
Материал проф-труба 80х80мм, стенка 3мм.
Мебель из профильной трубы — 11 способов применения
- Гардеробный шкаф из профильной трубы
- Полки из профильной трубы
- Кухня из профильной трубы
- Межкомнатные перегородки из профильной трубы
- Стол из профильной трубы
- Стул из профильной трубы
- Кресло из профильной трубы
- Лестница из профильной трубы
- Перила из профильной трубы
- Барная стойка из профильной трубы
- Кровать из профильной трубы
- Плюсы использования профильной трубы в дизайне
Казалось бы, ну что еще можно выдумать в мебельном дизайне, ведь уже давным-давно отточены формы и конструктив шкафов, кроватей, столов и прочей корпусной мебели. Но человеческая фантазия поистине не имеет границ, и современные мебельщики довольно успешно экспериментируют не только с новыми формами, но и материалами.
К таким творческим изысканиям их подтолкнула резкая смена модных тенденций. Ведь буквально несколько лет назад в интерьерной моде минимализм и практичность быстро и похоже надолго заменили вычурность и излишнюю помпезность. И, чтобы сохранить гармонию между архитектурой, чертами декора и мебельной обстановкой, в интерьере жилых и общественных помещений все чаще используется мебель из профильной трубы. Это универсальный конструктивный материал с довольно высокой прочностью, хорошей свариваемостью и обрабатываемостью, к тому же она прекрасно сочетается с деревом, стеклом и цветными сплавами. Стальная труба идеально подходит для каркасов, остовов и прочих конструктивных элементов различной корпусной мебели.
Заметим сразу, что физико-механические свойства данной металлопродукции позволяют поставлять на рынок изделия из профильной трубы, соответствующие высоким эргономичным, антропометрическим и функциональным требованиям, а также:
- укомплектовывать их системами внутренней и наружной подсветки;
- окрашивать с применением высокопроизводительных методов;
- собирать как в условиях производства, так и на месте установки.

И для подтверждения сказанного, приведем несколько примеров такой мебели.
Гардеробный шкаф из профильной трубы
Такой шкаф полностью соответствует духу времени и является отличной альтернативой, когда не нравится традиционная мебель и надоели массивные, тяжеловесные шифоньеры. В нем прекрасно расположатся крупные и мелкие предметы одежды, а встроенная светодиодная подсветка существенно упростит их поиск и к тому же значительно улучшит внешнюю декоративность.
Оптимальным материалом для его изготовления будет труба квадратная 40х40 или прямоугольная 40х25. Окрасить ее можно в любых оттенках палитры RAL. А вот фасады можно оформить ЛДСП или под рогожку, но наиболее эффектно в таком варианте гардероба будет смотреться закаленное прозрачное и тонированное стекло. Однако при изготовлении важно избежать габаритных фасадов и обеспечить их сбалансированный и мягкий ход. В таком случае шкаф из профильной трубы будет радовать своих хозяев многие и многие годы.
Гардеробный шкаф из трубы

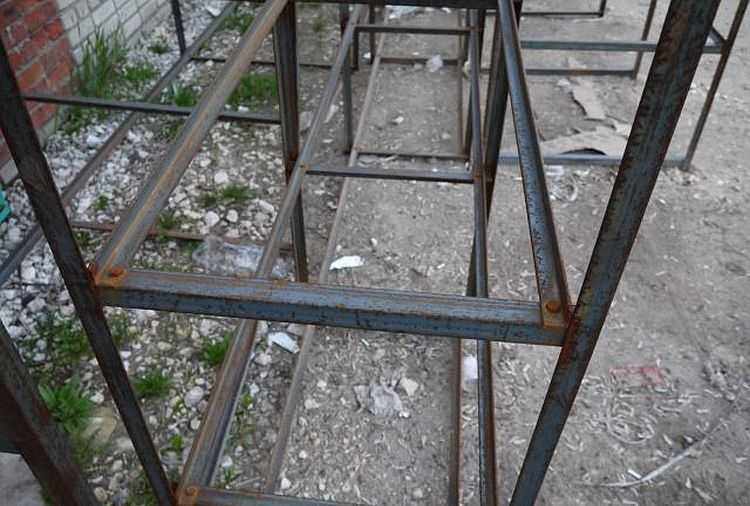

Полки из профильной трубы
В каждом доме есть множество бытовых и декоративных предметов, которые удобней хранить на полках и стеллажах. Благодаря входу в интерьерную моду мебели на металлическом каркасе у дизайнеров и простых обывателей появились неограниченные творческие возможности по моделированию открытых систем хранения. Используя квадратную трубу 20х20 и 30х30, а также прямоугольный профиль 40х25, 60х30 м 80х40, они создают самые разнообразные по конструктиву и дизайну:
- полки книжные и декоративные;
- стеллажи полочные и с ящиками;
- консольные полки для дома и офиса;
- полки для ванной и аквариумов;
- полочки для посуды и специй.
К тому же многие из них можно сделать из обрезков профильной трубы и дополнить элементами из дерева, стекла и металла. Это дает возможность создавать креативные дизайнерские интерьеры с минимальными затратами.
Кухня из профильной трубы
В наше время кухня – место, где готовят пищу и собираются домочадцы, чтобы за обедом или чашечкой кофе обсудить свои дела.
Здесь рождаются новые планы, растут наши дети и решаются семейные вопросы. Соответственно очень важно, чтобы она была комфортной, удобной и экологически безопасной.
По этой причине и частично в угоду модным тенденциям все чаще изготавливают каркас кухни из профильной трубы 30х20, 30х30, 40х25 и пр., а корпусные элементы, столешницу и фасады – из массива дерева и ламинированной древесно-стружечной плиты. Сочетание таких материалов позволяет выполнить очень удобные и функциональные кухонные шкафы нижнего и верхнего уровня, открытые полки и ниши.
Существует мнение, что профильная труба и лофт – «интерьерные близнецы». Это не совсем так и актуально только, если в дизайне доминирует металл черного цвета и грубые формы. А если проявить фантазию и использовать для покраски металлоконструкций различные яркие цвета или пастельные оттенки, применить оригинальные способы отделки, то можно изготовить кухонный гарнитур в различных интерьерных стилях. Например, брутальные заклепки, щеколды и ручки можно заменить на итальянскую фурнитуру, стразовые цепочки и так далее.
Главное, правильно подобрать размер стального профиля и безукоризненно выполнить раскрой и сборку металлических элементов.
Межкомнатные перегородки из профильной трубы
Квартиры-студии все больше набирают популярность. Но открытые пространства требуют зонирования и применение профильной трубы опять-таки позволяет довольно удачно решить и данный вопрос.
В межкомнатных перегородках квадратные и прямоугольные трубы смотрятся очень лаконично и фактурно. А за счет хорошей свариваемости и обрабатываемости из них можно создавать разнообразные сложные композиции, в том числе и с применением стекла и дерева.
Наиболее простой вариант межкомнатной перегородки можно сделать с минимальными трудозатратами и капиталовложениями. Для этого достаточно нарезать прямоугольную трубу 50х25 на кратные отрезки, расположить их параллельно и сварить в единую рамную конструкцию. Если необходимо визуально увеличить высоту помещения, трубные отрезки располагают вертикально, а для расширения пространства – горизонтально.
![]()

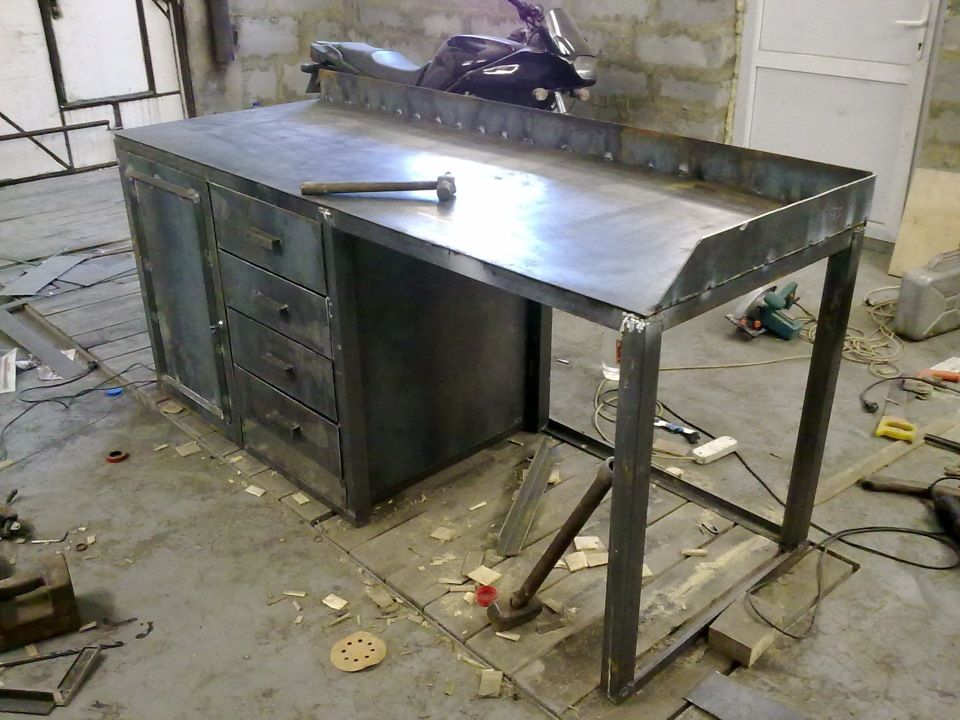

Стол из профильной трубы
Разнообразные по своей конструкции столы имеют среди предметов наиболее древнюю историю. И если до начала XX века их в основном изготавливали из камня и дерева, то уже в XXI веке в жилых и общественных помещениях все чаще можно увидеть стол из профильной трубы.
Практически каждый наш современник провел за столом из профильной трубы не один час своего времени. Да-да, речь идет именно об ученической парте, ведь с конца XX века для изготовления столов общеобразовательных заведений массово используется квадратная труба 20х20 и 25х25.
Сегодня столы на каркасе из стальной профильной трубы повсеместно используются:
- в предприятиях общепита;
- в офисах и банках;
- в почтовых отделениях.
Более оригинальные и дорогостоящие варианты столов из профильной трубы со столешницами из камня и массива дерева устанавливают в гостиничных холлах и номерах, в залах ожидания и переговорных комнатах.
Хотя многие умельцы сейчас научились самостоятельно изготавливать великолепные кухонные и уличные столы и стулья из профильной трубы, и тенденция к их использованию в интерьере только увеличивается.
Стол из профильной трубы
Стул из профильной трубы
Стул – наиболее функциональный предмет мебели. Мастера постоянно придумывают все новые и новые его формы, и с того момента, когда стала широко использоваться профильная труба для мебели, стулья также изготавливают из нее. Причем благодаря творческому подходу, профессиональные мебельщики и домашние умельцы создали обширный модельный ряд такой продукции:
- стулья с подлокотниками и без;
- кухонные табуреты;
- офисные стулья;
- барные стулья;
- банкетки.
Стальной каркас из профильной трубы 20х20, 30х30, 40х20 и пр. отличается прочностью и хорошей декоративностью. Это дает возможность экспериментировать и искать новые формы стульев, а также использовать для изготовления спинок и сидений натуральный и искусственный ротанг, массив дерева и ламели, а также разнообразные текстильные материалы, натуральную и экокожу.
Кресло из профильной трубы
Выше перечисленные особенности дают возможность разнообразить и конструктив кресел. С применением квадратной и прямоугольной трубы размером 30х30, 40х40, 40х25, 50х25, 60х30, 100х50 изготавливают настоящие дизайнерские шедевры:
- стулья-кресла;
- кресла-качалки;
- интерьерные кресла;
- модели кресел для отдыха на пляже и даче.
После покраски стальные трубы с квадратным и прямоугольным сечением стойко сопротивляются коррозии, что в сочетании с небольшой металлоемкостью и конструктивной жесткостью делает их идеальным материалом. Мебельные металлоконструкции, выполненные из них, долговечны, прекрасно дополняются подушками и деревянными перилами. А в комплексе со столами и полками, выполненными в аналогичном стиле, они создают удобные и невероятно оригинальные комбинации и гарнитуры.
Лестница из профильной трубы
Большинство обывателей сейчас подумают, что речь идет о лестницах технического назначения.
Действительно, стальные трубы 50х50 и 60х40 используются для создания лестниц 3-го типа, так как они:
- характеризуются высокой прочностью и долговечностью;
- позволяют создавать надежные сварные соединения;
- имеют порог огнестойкости не ниже REI(EI)30.
Но сегодня в индивидуальном строительстве доминирует тенденция к возведению двух- и трехэтажных домов, коттеджей и дач, и в определенном смысле их эстетика зависит и от дизайнерского исполнения лестницы. В домах с современным и традиционным интерьером их довольно часто выполняют винтовыми, с забежными и маршевыми ступенями на основе металлического каркаса. Иногда лестница на второй этаж из профтрубы 60х40, 50х50 или 80х40 изготавливается на прямых и ломаных косоурах. Более крупный профиль, например, 100х100 и 120х120 дает возможность выполнять маршевые лестницы с одним центральным косоуром.
Трубная продукция, представленная на металлобазах «Метинвест-СМЦ», имеет хорошее качество поверхности и отличается улучшенной адгезией.
Поэтому лестничные металлоконструкции, выполненные из нее, можно окрашивать в белый, черный, бронзовый и другие цвета в зависимости от дизайнерской концепции.
Перила из профильной трубы
Квадратный и прямоугольный полый профиль безупречно подходит для выполнения различных лестничных, балконных, террасных и других ограждений. Если соблюдены все проектные и технические нормы, то вне зависимости от художественного оформления перила из профильной трубы будут достаточно долговечны, безопасны и надежны в эксплуатации. Они достаточно крепкие и выдерживают значительные весовые и ударные нагрузки.
Исходя из особенностей дизайнерского оформления и назначения для перил и ограждений, для их выполнения можно использовать квадратный и прямоугольный профиль с мелким и крупным сечением. Они могут украшаться деревянными фрагментами, коваными и сварными металлическими элементами, а также сочетаться с системами тросов и круглыми трубами.
Барная стойка из профильной трубы
Вот уж где малоприменима мебель серийного производства, так это в барах и кафе.
Сам их принцип работы предполагает креативный дизайн и оформление интерьера мебелью, изготовленной по индивидуальным проектам, отличающейся повышенной прочностью и износостойкостью и соответствующей концепции заведения.
Чаще всего выполняется барная стойка из профильной трубы 80х60, 80х80, 100х100, 120х120 и пр. Она полностью соответствует требованиям, предъявляемым к мебели заведений общественного питания, и при этом:
- имеет достаточно высокую прочность, жесткость и износостойкость;
- прекрасно смотрится с монохромной и разноцветной светодиодной подсветкой;
- позволяет вариативно подойти к оформлению с применением дерева, просечно-вытяжного листа, натурального и искусственного камня, прозрачного триплекса и цветного лакобеля.
Идея барной стойки на стальном каркасе настолько пришлась по вкусу дизайнерам и простым обывателям, что такое решение часто используется в жилых помещениях и на офисных кухнях.

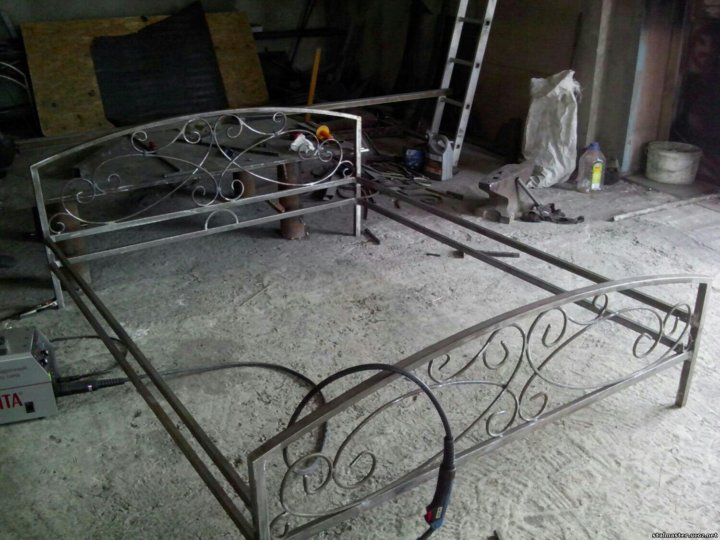

Кровать из профильной трубы
Как видно из живописных источников в былые времена кровати играли важную роль в выражении общественного статуса владельца.
Их обильно украшали балдахинами, драпировками и мехами. Сейчас все изменилось, и главными требованиями к этому предмету мебели стали комфортность, гигиеничность, гипоаллергеность и лаконичный стиль.
Используя трубный профиль 40х20, 50х25, 60х30 и другого размера современные мебельщики изготавливают различные варианты одноместных и двухместных кроватей:
- со стальным изголовьем изножьем. Данные модели устанавливаются в спальнях, оформленных в стиле лофт, гранж, минимализм, хай-тек, лаунж, техно и постмодернизм;
- подвесных и с подъемным механизмом. Здесь для создания каркаса чаще применяют прямоугольный профиль 40х20, укомплектованный деревянными ламелями и специальной фурнитурой;
- парящих. Такой вариант, несмотря на довольно непродолжительную историю, пользуется повышенным спросом и пришелся по душе любителям необычной и креативной мебель. В его основе лежит стальной каркас специальной конструкции. В результате создается эффект невесомого и парящего ложа.
При этом обеспечивается свободный доступ к участку полового покрытия, расположенного под кроватью, что очень актуально для качественной уборки пыли и позволяет использовать различные варианты подсветки.
Кровать из профильной трубы
Плюсы использования профильной трубы в дизайне
Мы перечислили лишь малый список того, что можно сделать из профильной трубы. Из нее также получаются невероятно красивые и практичные вещи, например, сундуки, тумбы, консоли. Главное, не бояться экспериментировать и смело реализовывать свои идеи, ведь как материал для мебельной индустрии квадратные и прямоугольные трубы имеют ряд преимуществ. Их отличает:
- экономичность. По сравнению с натуральным деревом и древесно-стружечными материалами стальные трубы квадратной и прямоугольной формы гораздо дешевле и более практичны в обработке и эксплуатации, и позволяют значительно сэкономить, в том числе и на трудозатратах;
- удобная форма. Коробчатый профиль квадратных и прямоугольных труб дает возможность быстро изготовить детали и элементы мебели как в бытовых, так и в производственных условиях.
Они подходят для изготовления гнутых и гнуто-пропильных заготовок, легко свариваются и позволяют создавать четкие и плавные геометрические линии, а также выполнить болтовые, заклепочные, шлицевые и другие соединения; - повышенная надежность. Трубный профиль с квадратным и прямоугольным сечением стойко выдерживает статические и динамические нагрузки, воздействие постоянных и периодических вибраций;
- экологичность. К сожалению, в наших домах сейчас в большом количестве присутствуют вещи и предметы, содержащие фенольные и другие вредные соединения. Стальная трубная продукция даже под воздействием высоких температур не выделяет токсических компонентов и является абсолютно экологически чистой и безопасной для людей и домашних животных.
Их можно покрывать лаками и красками с разным химическим составом, сочетать с любыми натуральными и искусственными материалами. Ну а если вам нужно купить профильную трубу оптом или в розницу, обращайтесь в компанию «Метинвест-СМЦ».
У нас вы всегда найдете квалифицированную консультационную помощь, качественную металлопродукцию и лучшие рыночные цены.
Как сделать разные виды лестниц из профильной трубы своими руками
Профильные трубы – это ходовой материал для построения лестниц большинства видов. Межэтажная лестница в коттедже, стремянка или обыкновенная приставная конструкция – любое изделие из профильной трубы будет не только эстетично выглядеть и вписываться в большинство интерьеров, но и обладать практичностью и надежностью. Легкость этого материала позволяет создавать лестницы, которые не выглядят слишком массивными, визуально воруя пространство. А особенности и простота их монтажа позволяют делать лестницы из профильной трубы своими руками, получая в результате полезный хозяйственный инвентарь или оригинальное решение для интерьера.
Чтобы выполнить такое изделие, понадобится не только соответствующий рабочий инструмент, но и базовые инженерные знания для совершения точных расчетов и начертания грамотного чертежа.
Только так лестница из профильной трубы будет выполнена на совесть, а затраты на нее не ударят по бюджету. Для покупки профильных труб надлежащего качества по приемлемым ценам обращайтесь в компанию «Стальмет» в СПб – наши менеджеры предоставят всю интересующую вас информацию и организуют оперативную доставку заказа в любую точку города и области.
Почему лестницы из профильных труб так популярны?
Обычно профиль служит сырьем для выполнения каркаса лестницы, так как выполненная из него целиком, конструкция будет смотреться громоздкой. Лестницы из таких каркасов обладают рядом неоспоримых преимуществ:
- легкость самой конструкции, визуальная «воздушность»;
- простота и высокая скорость монтажа каркаса;
- себестоимость, не бьющая по карману;
- прочность и долговечность – по этим показателям изделия из профиля обходят большинство подобных металлических конструкций;
- устойчивость к коррозии и грибку, что дает возможность устанавливать или содержать их в местах с повышенной влажностью и в неотапливаемых помещениях;
- металлическая профтруба прекрасно сочетается с большинством отделочных материалов для строительства и отделки лестницы – деревом, стеклом, плиткой, ламинатом;
- универсальность и лаконичность – лестницей из профильной трубы можно легко дополнить свой интерьер;
- они легко обрабатываются составами против коррозии, на них можно нанести любой красящий состав.

Виды лестниц из профильных труб
Из профильных труб строят как внутридомовые лестницы и внешние конструкции, так и переносные сооружения. Неизменными остаются их элементы: опорная система – косоур с приваренными к нему ступенями, или тетива – к ней ступени крепятся торцевой частью. Косоуром лестниц из профиля чаще всего служит несущая основа в виде планки, на которую накладывают ступени. По форме различают:
- прямолинейную опорную основу – когда прямая балка размещается по всему расстоянию лестничного пролета, а к ней уже приваривают ножки — основание для ступеней;
- ломаный косоур – попеременно соединяющиеся между перпендикулярно отрезки профильной трубы, то есть сама опора для ступеней имеет ступенчатый характер.
Что касается самих конфигураций металлопрофильных лестниц, существует четыре основные их разновидности.
Маршевая
Эта удобная и функциональная конструкция отличается несложным проектированием и быстрым монтажом, поэтому маршевые сооружения чаще всего можно наблюдать в частных домах.
Состоящие из 1-го или 2-3 пролетов, они, как правило, опираются они на единый косоур. Могут также быть возведены на 2-3 параллельных косоурах для экономии места в доме. На поворотах такая лестница дополняется площадкой, часто выполняемой из дерева.
Чтобы освободить место в комнате и сделать сооружение еще надежнее, маршевую лестницу уместно организовать вдоль стены, а повороты расположить между углами двух стен.
Винтовая
В плане эстетики и экономии места в доме такой вариант затмевает все остальные, но в силу сложности создания проекта и сборки не является самым популярным. Опорная система винтовой лестницы – это один спиральный косоур, являющийся опорой ступеням, закрепленным на нем широким краем в форме усеченного сектора, и центральная труба, которая «принимает» на себя узкий край ступеней. То есть монтаж ступеней вокруг центрального столба выполняется по веерному способу.
И хотя это интерьерное решение, особенно в поворотном варианте, выглядит очень интересно, неудобство такой лестницы в том, что помимо простого спуска и подъема, она не имеет других функциональных свойств: например, не позволит поднять на верхний этаж габаритную мебель, тяжелую технику или спуститься с занятыми руками.
Кроме того, выполнить расчет такого сооружения в разы сложнее, чем обсчитать маршевую лестницу.
Для решения этой проблемы домовладельцы возводят дополнительно маршевую конструкцию снаружи, добавив перила или балюстрады для удобства, а винтовую лестницу строят для эстетики внутри дома. При ширине проступей менее 100 см и одинаковых по высоте подступенках винтовая лестница занимает примерно в полтора раза меньше пространства, чем маршевая.
Приставная
Незаменимый инвентарь, которому обязательно найдется применение в коттедже или на приусадебном участке и в хозпостройках, по прочности значительно превосходит изделие из древесины. Изготавливают приставные лестницы их двух опор из металла, к которым приваривают поперечные ступени с промежутком 35 см. Достаточная ширина такой конструкции – 40-60 см, высота – 250-300 см. Для повышения устойчивости на ножки лестницы изготавливают специальные наконечники из нескользящего материала.
Стремянка
Эта мобильная лестница, являющаяся усовершенствованным и устойчивым вариантом приставной, пригодится в любом хозяйстве.
Такой конструкции в виде буквы «Л» не нужны дополнительные опоры, а специальные шарниры, встраиваемые в стремянки, оснащаются стопором, что позволяет фиксировать лестницу как это необходимо. Некоторые стремянки оборудуются откидными крышками, что делает их еще более прочными и безопасными в использовании.
Какой вид профиля выбрать?
Каркас лестницы – это именно тот элемент, который принимает на себя основную нагрузку, поэтому к нему предъявляются наиболее серьезные требования. Для его изготовления используют профильную трубу с торцами в виде квадрата или прямоугольника для упрощения монтажа:
- при возведении стационарных лестниц отталкиваются от вида опорной системы – если опора представляет собой один центральный косоур, выбирают максимально толстые трубы 100х50х4 мм, а если каркас состоит из 2-3 параллельных косоуров, используются трубы потоньше – 80х40х3 мм;
- монтаж стремянки подразумевает применение легких профильных труб, например, 40х40 или 50х50 мм, ступени же для них изготавливают из еще более тонкого профиля – 20х20 мм;
- некоторые мастера советуют использовать профильные трубы лишь для изготовления основы конструкции – косоура, а ступени выполнять из более легкого сырья;
- если в планах – изготовить и собрать облегченную конструкцию, то профиль должен быть достаточно тонкостенным, оптимальный показатель – 5-7,5 мм;
Зачастую ступени лестницы сооружают из разнообразных прочных материалов, способных выдержать человеческий вес.
Составляющие лестниц из профиля
Помимо косоура – боковой основы каркаса с частично срезанными гранями, на которой закрепляют ступени, стоит узнать о прочих составляющих элементах, от правильного расчета и изготовления которых зависит надежность всей конструкции.
- Тетивы – направляющие опорные балки для поддержания ступеней, понятие, аналогичное косоуру.
- Подступенки — вертикальные составляющие лестницы, подпирающие ступени и предназначенные для усиления ее прочности.
- Проступь – это горизонтально лежащая площадка, заключенная в раму самой ступени, опора для ноги.
- Больцы — металлические штыри, скрепляющие между собой ступени, фиксирующие всю конструкцию.
- Балясины, закрепляемые на подперильник – столбики для поддержания лестничных перил.
Стоит понимать, что ширина ступеньки не может быть короче длины стопы человека, или хотя бы достигать каблука обуви. Зачастую один лестничный марш (пролет) состоит из 18-20 ступеней, но чаще делают нечетное число степеней.
Приводятся такие стандартные показатели расчета:
- ширина ступеней – 20-30 см;
- расстояние от одного подступенка до другого – 14-22 см;
- угол наклона – 30-40°.
Как рассчитываются параметры лестницы?
До того как сделать лестницу из профильной трубы, нужно правильно рассчитать все показатели.
Высотой межэтажной лестницы считают длину отрезка от основания нижнего этажа до пола верхнего с учетом межэтажных перекрытий. Если же речь идет об уличной лестнице, которая ведет в дом, то ее высота будет равна отрезку от поверхности земли до входа в дверной проем.
Чтобы вычислить высоту пролетов, нужно полную высоту лестницы разделить на их количество, или же, если у мастера есть свои планы по размещению под лестницей предметов мебели или других элементов – исходят из этих предпочтений. Величина основания определяется размерами помещения, но свободную площадку у нижней ступени необходимо оставить.
Основной показатель, подлежащий точному вычислению – это длина косоура (а), который для маршевых лестниц находят, используя теорему Пифагора:
- a=h3+b2, где
- h – высота лестницы,
- b – глубина ступеней.

В винтовой конструкции косоур расположен по спирали, поэтому его длина находится в зависимости от числа витков лестницы. Высота одного оборота должна быть больше человеческого роста, чтобы подымаясь по лестнице, не пришлось нагибаться. В этом случае используют усложненную формулу вычисления косоура:
- a=h3+(6,28*R*n)2, где
- h – высота лестницы,
- R – радиус основания;
- N – число оборотов.
Для вычисления числа ступеней расстояние между этажами делят на предполагаемую высоту каждой ступени. За основу берут целое число, а если получается остаток – он добавляется до высоты нижней ступени, которая может слегка отличаться от остальных. Это никак не отразится на удобстве использования, а монтаж значительно упростит.
Ширина маршевой лестницы делается не менее 80-90 см, а в случае, если в доме несколько жильцов – ее проектируют такой, чтобы одновременно в пролете на ней могли свободно разойтись два взрослых человека.
Лестницы, крутизна которых более 40°, неудобны в использовании, а число ступеней, комфортное для ежедневного преодоления – не более 16-18 штук.
- Комфортная высота подступенка маршевого сооружения – 130-190 мм, а ширина проступи рассчитывается из длины стопы взрослого человека и составляет 260-350 мм.
- Высота подступенка винтовой лестницы обычно составляет от 120 до 220 мм, а ширина проступи по внешнему краю – 220-360 мм, по внутреннему – от 100 мм.
- Сооружая стремянку, подступенок оставляют равным 30-35 см, а проступь – от 5 см.
По полученным размерам ступеней вычисляют длину сегментов, на которые после нарезается труба. После проведенных расчетов стоит выполнить чертеж с обозначением всех показателей выполненных измерений.
Как монтировать лестницу из профильной трубы своими руками
Сборка лестницы – поэтапный процесс, начинающийся подготовкой стройматериалов и рабочего инвентаря, и завершающийся нанесением красящего состава и фиксацией перил.
Подготовьте инвентарь:
- профиль в достаточном количестве;
- сварку и болгарку;
- металлический уголок;
- дрель со сверлами;
- молоток;
- материал, из которого будут вырезаны проступи – дерево, ламинат или камень.
Помимо профтрубы для направляющей опоры, понадобятся листы стали плотностью до 4 мм для выполнения оснований ступеней или более тонкий профиль для перекладин.
- Для прямого косоура нарезание сегментов из трубы производят под углом 90° с одной стороны, а с другой – под углом по ракурсу наклона лестницы. Если речь идет о ломаном косоуре – угол нарезки будет 45°.
- Собирают и варят косоур на ровном полу в помещении, габариты которого позволяют выполнять работы подобного плана. Для монтажа прямолинейной опоры укладывается основная балка, а к ней по разметке прикладываются ноги ступеней. Чтобы сложить ломаный косоур, на полу нужно выложить трубы лесенкой – так, стыкуясь, срезы образовывают прямой угол.

- Немаловажно провести зачистку срезов, чтобы не образовались зазоры.
- Далее точечно проводится прихватка стыков – отрезки свариваются по углам и в центре широкого края трубы, аналогично выполняется точечная сварка с обратной стороны полуфабриката.
- После проверки конструкции на перпендикулярность всех углов, выполняют окончательную сварку швов, время от времени убеждаясь, что их не повело: для этого постоянно проверяют стыки с обратной стороны.
- После варки швы зачищают и шлифуют. Результатом работы должен стать гладкий косоур, в котором все углы отвечают разметке. Все косоуры при укладывании их один на другой должны четко совпадать.
- Финальным этапом идет обезжиривание и покраска металла.
Косоуры крепятся к полам этажей, а если лестница возводится вплотную к несущей стене, каркас фиксируется еще и к ней.
Отделка лестницы из профиля
После закрепления лестницы, выполняют монтирование ступеней и декоративных ограждений:
- для проступей по проекту режется материал, если это доски – их тщательно шлифуют от заусенец;
- в каркасе и проступях высверливаются четко совпадающие отверстия на одинаковом расстоянии;
- проступи крепятся к каркасу болтами или универсальным строительным клеем;
- чтобы обеспечить безопасность жителей дома, которые будут передвигаться по лестнице, ее дополняют перилами и балясинами;
- для перил оптимальной будет высота 90-120 см;
- ограждения привинчивают к ступеням или тетивам.

Лестницы из профильных труб, находятся они внутри дома или в его наружной части, всегда приковывают к себе внимание и украшают интерьер или экстерьер. Но помимо эстетической части, важно позаботиться безопасности, приобретая только высококачественный, сертифицированный материал для работы. В интернет-магазине «Стальмет» в Санкт-Петербурге вы сможете купить металлическую трубу в требуемом количестве, изготовленную по ГОСТу, по разумным ценам, с разной формой сечения и плотностью профиля, чтобы сделать по-настоящему надежную и внешне привлекательную лестницу для всей семьи.
Профиль | Civil 3D Plus
27 апреля 2019 г.
Автор: Брайан Хейли в Civil3D | Теги: Инфраструктура, Нуль, Нулевая структура, Трубопроводная сеть, Трубопроводные сети, Профиль, Вид профиля, Сантехника, Санитарная канализация, Шторм, Ливневая канализация, Стиль, Стили, Видео |
1 Комментарий
Идея этого поста пришла из письма от клиента. У Мэтью есть большая ливневая канализационная система из железобетонных коробов (RCB), проходящая вдоль улицы с прилегающими к ней входными отверстиями.
Для этого проекта они не устанавливают конструкцию каждый раз, когда впускное отверстие соединяется с RCB, они просто вырезают отверстие в боковой части коробки и прикрепляют трубу от впускного отверстия. Возникает вопрос: как отобразить место соединения труб с ЖБТ на виде профиля магистрали?
Следующее видео покажет вам шаги. Для краткого изложения того, что я сделал, прокрутите видео.
Основным процессом здесь является создание нулевой структуры, которая будет отображаться на виде профиля в виде контура трубы, а затем рисование нулевых структур на виде профиля. На видео показано, как я настраиваю стили.
Надеюсь, вам понравится. Если у вас есть какие-либо предложения по другим темам, не стесняйтесь, напишите мне!
6 марта 2017 г.
Автор: Брайан Хейли в Civil3D | Теги: Этикетка, этикетки, Профиль, Вид профиля, дорожный дизайн, Транспорт |
Оставить комментарий
Недавно я столкнулся с проблемой. Мой клиент создавал виды профилей для своих листов и заметил, что метки оценок всегда находились в середине линии. Проблема в том, что если в виде профиля отображалось менее половины строки, не было метки для отображения! Итак, подумав несколько минут, я нашел решение.
Проблема
По умолчанию, когда метка уклона размещается на касательной линии профиля, она размещается в середине линии. Если вы используете только один вид профиля для всего профиля, в этом нет ничего страшного. Однако, если ваш профиль разделен на несколько видов, метка уклона для линии будет отображаться только в том случае, если средняя точка линии находится в пределах диапазона пикетов вида профиля.
Одна линия профиля, три вида профиля, одна этикетка
Я не хочу этого, я хочу, чтобы метка оценки отображалась во ВСЕХ представлениях профиля, независимо от длины строки.
Итак, вот решение.
Решение
Вот что я придумал: если я прикреплю метку к объекту, у меня есть только один вариант — прикрепить ее в начале, середине или конце строки. Ну, я хочу, чтобы это было на полпути между началом линии в представлении и концом линии в представлении, поэтому создайте линию, которая идет от этих двух точек.
Создать линию в стиле метки
Суть этой линии заключается в том, что вы хотите, чтобы ее начало и конец были привязаны к объекту (в данном случае объектом является линия), и вы хотите, чтобы он начинался там, где начинается линия в профиле вид (Привязать начало касательной на виде) и закончить там, где линия заканчивается на виде профиля (Привязать конец касательной на виде). Я не обязательно хочу видеть линию в виде профиля, поэтому установите для видимости значение «False».
Теперь у нас есть то, что всегда будет отображаться в нашем виде профиля, если в виде есть линия, и теперь я могу прикрепить метку к середине этой линии.
Прикрепить метку к середине линии
После того, как это будет сделано, если в виде профиля отображается хотя бы самый маленький фрагмент линии, линия будет маркирована.
Одна линия профиля, три вида профиля, три метки
Могу ли я предоставить вам чертеж, содержащий этот стиль меток? Неа. Это довольно просто. Просто создайте его сами!
26 января 2012 г.
Автор: Брайан Хейли в Civil3D | Теги: Civil 3D, профиль, поверхность, объем, панель управления объемом |
1 Комментарий
Итак, на прошлой неделе в классе у меня были ребята, работающие в горнодобывающей промышленности, и им нужно было создать кривую заполнения. Вы спросите, что такое кривая наполнения? Ну, вы знаете, каким будет окончательный уровень, но сколько объемного материала вы поместили в эту область, когда она достигнет определенной высоты, ну, это кривая заполнения.
Я ломал голову, как это сделать. Анализ высот не работал на объемной поверхности, потому что это дало мне глубину заполнения, а не высоту заполнения.
Благодаря новому расширению Volumes Dashboard Extension, доступному на веб-сайте подписки, я нашел решение. Это на самом деле не будет строить для вас кривую, но будет вычислять для вас объемы на любой высоте.
Для начала вам понадобятся две поверхности: 1) существующая земля и 2) заполненная поверхность (в этом примере я буду называть их EG и Fill Stack). Чтобы это работало, существующая земля должна быть обрезана до точных границ предполагаемой земли, поэтому извлеките границу из предполагаемой земли и используйте ее в качестве границы на существующей земле (я бы рекомендовал создать новую поверхность, вставив исходную EG в нее и применяя к ней границу, а не модифицируя исходную EG).
Чтобы вы могли видеть, что происходит, вот поперечное сечение сайта.
EG и заполняющие поверхности
Как видите, существующий грунт довольно сильно различается, поэтому важно это учитывать. Что нам нужно сделать сейчас, так это создать плоскую поверхность, которая представляет высоту, которую мы заполнили.
Просто создайте прямоугольник, назначьте ему желаемую высоту и добавьте его к известной поверхности (я буду называть ее поверхностью уровня). Теперь мы можем видеть эту новую поверхность в нашем поперечном сечении.
EG, Заполнение и выравнивание поверхностей
Желаемый объем на этой конкретной станции находится между тремя поверхностями: EG, заполняющей стопкой и выравнивающими поверхностями. Требуемый объем показан ниже, но я не могу получить его, сравнивая только две поверхности, мне нужно сравнить все три поверхности.
Требуемые объемы
Я могу рассчитать насыпь между поверхностью уровня и поверхностью насыпи
Площадь насыпи, сравнивая поверхность уровня с поверхностью насыпи
И я могу рассчитать разрез между поверхностью EG и поверхностью уровня
Cut Area, сравнивающий EG Surface с Level Surface
Возможно, вы заметили, что требуемый объем — это зеленая область заливки, вычтенная из красной области выреза, и здесь начинается волшебство.
Запустите Volumes Dashboard (это расширение, если вы все еще используете 2012, и, если история повторится, оно, вероятно, будет включено в 2013 или любой другой следующий выпуск) и создайте две поверхности томов, которые приведут к приведенному выше сокращению. и заполнить. Первая поверхность объема, которую я создам, будет иметь базовую поверхность в виде поверхности заполнения стека и поверхность сравнения поверхности уровня (эта поверхность будет называться «Заливка по уровню»), а вторая поверхность объема, которую я создам, будет иметь базовую поверхность. как поверхность уровня и поверхность сравнения поверхности EG (эту я назову Level to EG).
Объемные поверхности на приборной панели
К сожалению, сейчас цифры, которые вы видите, неверны. Причина этого в том, что поверхности объемов по-прежнему учитывают объем над поверхностью уровня, я хочу, чтобы он учитывал только объем ниже поверхности уровня.
Ошибка объема
Что ж, панель управления объемом позволяет применять различные коэффициенты выемки и насыпи, поэтому, чтобы предотвратить использование объемов над поверхностью уровня, просто установите коэффициент выемки или насыпи для этой части на ноль.![]()
Применены коэффициенты выемки и насыпи
Теперь просто перемещайте поверхность Level вверх и вниз (захватите полилинию и используйте команду перемещения). Если все настроено на «Автоматическое восстановление», вы увидите, что эти числа автоматически обновляются. Теперь я не знаю, как взять эти числа и заставить их автоматически создавать кривую, но вы можете открыть Excel на другом мониторе и просто переместить поверхность уровня и ввести объем в Excel, повторяйте, пока вы не сделано.
Итак, вы бы не сохранили свою лицензию или работу надолго, если бы не сделали двойную проверку, так как же вы можете убедиться, что цифры, которые вы видите, верны? Что ж, создайте новую поверхность объема, которая сравнивает EG и стек заполнения, чтобы вы знали, каков общий объем, а затем переместите поверхность уровня над самой высокой отметкой вашего стека заполнения (числа должны быть одинаковыми), а затем переместите свой уровень. поверхность ниже самой низкой отметки вашей поверхности EG (объем должен быть равен нулю).
Проверка максимального заполнения
Проверка отсутствия заполнения
Обязательно снимите отметку с поверхности объема, которую вы используете в качестве проверки, чтобы она не была включена в итоговые значения в левой части приборной панели.
Надеюсь, вы начнете понимать ценность использования информационной панели томов и некоторых вещей, которые вы можете с ее помощью делать. Чем больше я его использую, тем больше он мне нравится. Если у вас появятся какие-либо другие отличные идеи о том, как его использовать, дайте мне знать, и если они достаточно круты, я могу написать об этом пост и отдать вам должное.
Для получения дополнительной информации о расширении Volumes Dashboard вы можете прочитать ЗДЕСЬ.
8 декабря 2011 г.
Автор: Брайан Хейли в Civil 3D | Теги: Выравнивание, Autodesk Cloud, Civil 3D, Облако, Массовая перевозка, Профиль, объем |
Оставить комментарий
Только сегодня я узнал, что в Autodesk Labs появился новый инструмент под названием Project Silverstar.
Название ничего не значит для меня, но этот инструмент оптимизирует ваш профиль для вас. По сути, вы загружаете свой существующий профиль грунта и ряд профилей смещения в Autodesk Cloud, вводите несколько параметров, он загружается в «облако» и возвращает вам оптимальный профиль для вашего выравнивания.
Это первый известный мне инструмент, который использует облачные вычисления, чтобы помочь вам в проектировании специально для рынка гражданского строительства от Autodesk. Если вы были на AU2011, я уверен, что вы много слышали об «Облаке», что ж, Civil 3D теперь обладает мощью Облака.
Поскольку я только что услышал об этом сегодня вечером, у меня еще не было возможности попробовать его по-настоящему. Ищите пост на следующей неделе, чтобы узнать, насколько хорошо работает этот инструмент.
11 сентября 2011 г.
Автор: Брайан Хейли в Civil3D | Теги: Civil 3D, Выражение, метки, Трубопроводная сеть, Трубы, Профиль |
[11] Комментарии
Итак, у вас есть несколько коротких и длинных труб.
Надпись на длинных трубах — это нормально, но когда вы помечаете короткие трубы, текст длиннее, чем труба, поэтому вам нужно вручную редактировать метку и вставлять эти разрывы строк, или вам нужно изменить стиль, который использует метка, на тот, который складывает различные фрагменты данных. Ну БОЛЬШЕ НЕТ! Давай же! Мы говорим о ГРАЖДАНСКОМ 3D!
Пока у вас есть Civil 3D 2012, то есть…
В любом случае, в Civil 3D 2012 есть новый параметр в стиле меток, позволяющий установить максимальную длину текстового компонента. Мы можем использовать это, чтобы указать, какой длины должна быть метка. Хитрость заключается в том, чтобы использовать выражение для максимальной длины метки. Мы должны сделать это, потому что длина этикетки измеряется в единицах измерения, а не в абсолютных единицах модели.
Выражение будет выглядеть следующим образом:
Выражение, используемое для ограничения длины этикетки
Чтобы создать выражение, на вкладке настроек в Civil 3D разверните Труба, Стили меток, Профиль плана.
Щелкните правой кнопкой мыши «Выражения» и выберите «Создать». Дайте ему имя (оно появится в стиле метки позже), описание (это необязательно) и само выражение.
Теперь, когда выражение создано, вы можете добавить его в свой стиль метки. В стиле метки канала просто добавьте это выражение к максимальной ширине текстового компонента метки.
Применение выражения
Теперь ваше выражение будет отображаться в качестве параметра максимальной ширины вашей этикетки. После того, как вы примените это, ваша метка автоматически подстроится под вас.
Этикетки автоматически укорачиваются
Как видно из этого примера, существуют некоторые ограничения. Если какое-либо отдельное слово длиннее длины конвейера, оно не будет перенесено. Кроме того, если вам нужен буфер вокруг концов трубы, вы можете просто изменить выражение и вычесть половину двойного расстояния, которое вы хотите, на каждом конце (буфер 1/2 дюйма на каждом конце означает вычитание 1 дюйма из выражения) .
Надеюсь, это поможет кому-то решить проблемы с маркировкой, и спасибо Брук за прекрасную идею!
14 мая 2011 г.
Автор: Брайан Хейли в Civil3D | Теги: Civil 3D, Выражение, метки, Профиль, Вертикальная кривая |
Оставить комментарий
Выражения должны быть одной из самых крутых вещей во всем Civil 3D. Пару недель назад я вел урок стилей, и когда мы подошли к выражениям, один из моих студентов спросил, можем ли мы использовать выражения для обозначения длины вертикальной кривой, но только длины части кривой, которая находится внутри вид профиля. Я подумал об этом, и этот пост покажет вам результаты того, что мы сделали.
Прежде всего, необходимо немного информации. Есть пара свойств вертикальных кривых, которые мы будем использовать для этой метки, в частности, значение начального и конечного пикетов кривой. Что нам нужно сделать, так это проверить, находится ли начало кривой (а также конец кривой) в пределах вида профиля. Для этого создадим выражение, которое будет это проверять.
Если начало кривой находится в пределах вида, то выражение вернет значение 0. Если нет, оно вернет значение расстояния от начала кривой до начала вида профиля. Точно так же мы проверим конец кривой, чтобы увидеть, находится ли он в виде профиля. Если это так, верните значение 0, если нет, верните расстояние от конца кривой до конца вида профиля.
Выражение, проверяющее начало кривой
Затем мы создаем третье выражение, которое будет принимать общую длину кривой и вычитать эти два значения. Если оба конца кривой находятся в пределах вида профиля, то мы просто получаем длину кривой. Это выражение будет помещено в метку кривой вместо общей длины кривой.
Выражение для длины кривой в поле зрения
Теперь, когда мы создали выражение, просто добавьте его к этикетке.
Поместите выражение в метку
После того как вы добавили выражение в метку, вот пример того, что оно может сделать. Как видите, «LVC» — это общая длина кривой, а «LVC в представлении» — это длина кривой только в пределах вида.
Выражение, используемое в этикетке
Если кто-то хочет увидеть эту этикетку в использовании, вы можете скачать рисунок ЗДЕСЬ с используемым выражением. Оставьте комментарий здесь, я хотел бы услышать, что вы думаете об этом.
26 марта 2011 г.
Автор: Брайан Хейли в Civil3D | Теги: 2011, Выравнивание, Civil 3D, Коридор, DGN, метки, слой, компоновка, точки, Профиль, Сечения, Поверхность, Съемка, Транспортировка |
[5] Комментарии
Да, я знаю, что Civil 3D 2012 скоро выйдет, и да, я, вероятно, напишу об инструментах, которые, по моему мнению, будут наиболее полезными (я позволю всем остальным опубликовать «Привет! 3D 2012 выходит!», но иногда что-то ускользает, и вы обнаруживаете, что вместо того, что у вас уже есть, есть крутые новинки.
Теперь мой вопрос; Как я это пропустил? Это только что вышло? Я провел поиск в Интернете и могу найти только одну ссылку на это за пределами веб-сайта Autodesk, поэтому я предполагаю, что это что-то действительно новое (пожалуйста, поправьте меня, если я ошибаюсь).
Я, вероятно, пропустил это из-за того, что все внимание было сосредоточено на анонсах нового AutoCAD Civil 3D 2012, который скоро выйдет.
Один из замечательных людей, за которыми я следил в Твиттере, только что опубликовал ссылку на Transportation Extension для AutoCAD Civil 3D 2011. Я никогда не слышал о таком, поэтому я начал расследование и обнаружил, что некоторые действительно классные инструменты доступны для всех, у кого есть Civil 3D 2011. Его нет на сайте подписки, поэтому я уверен, что он для всех. Перейдите на домашнюю страницу Civil 3D (http://www.autodesk.com/civil3d) и щелкните ссылку «Поддержка», а затем ссылку «Утилиты и драйверы» (прямая ссылка на страницу находится ЗДЕСЬ). В AutoCAD Civil 3D 2011 вы увидите что-то под названием «Расширение AutoCAD Civil 3D Transportation».
«Что это?» Вы можете спросить себя, что ж, позвольте мне рассказать вам, что я узнал на данный момент. Кажется, это набор дополнительных инструментов, которые будут работать поверх Civil 3D 2011, и здесь, похоже, есть несколько отличных инструментов.
Позвольте мне перечислить их для вас, а позже я расскажу о них более подробно (по крайней мере, те, которые я выяснил до сих пор):
1) Проверка геометрии выравнивания
2) Быстрый разрез
3) Поверхность, высота/ Низкие точки
4) Импорт необработанных данных
5) Создание поверхности из фотограмметрических данных
6) Экспорт данных Civil
7) Показать/скрыть метки
8) Экспорт макета в DGN
9) Одиннадцать новых отчетов (согласно файлу readme)
Transportation Extension Tools
Они раздали много интересных вещей бесплатно (помните, этого нет на сайте подписки). Итак, давайте взглянем на то, что эти инструменты будут делать.
1) Проверить геометрию трассы Вы когда-нибудь создавали трассу из существующих объектов и позже обнаруживали, что те линии и кривые, которые вы получили от планировщика или геодезиста или кого-то еще, не были касательными? Ну, не беспокойтесь больше. Это отличный маленький инструмент.
При тестировании я создал полилинию с сегментом линии, касательную кривую от ее конца, а затем линию от конца кривой, которую я нарисовал так, чтобы она выглядела касательной к кривой, но на самом деле не касалась ее. Я создал трассу из этой полилинии, а затем запустил этот инструмент на только что созданной трассе. После запуска команды вам будет предложено выбрать выравнивание, а затем «Ввести допуск зазора». Я не совсем уверен, что такое допуск зазора, но, вероятно, он как-то связан с зазорами в выравнивании. Помощи нет, поэтому я не могу провести какое-либо исследование, и небольшое тестирование, которое я провел, помогло мне понять это. Затем он попросит вас «Ввести допуск угла». Опять же, я не совсем уверен, что означает допуск угла, но каждый раз, когда я запускал его, я использовал настройку по умолчанию, и он что-то делал. Итак, что это делает с нашим примером некасательной прямой, соединенной с дугой? Ну, это делает их касательными. Кроме того, он размещает PI в точке пересечения двух линий (очень удобно).
Проверка выравнивания
2) Quick Cross Section
Это интересно, и я не уверен, насколько это будет полезно, но я объясню, что я знаю об этом. Команда «Быстрый поперечный разрез» очень похожа на команду «Быстрый профиль». Я хочу увидеть, как будут выглядеть мои поперечные сечения (очень быстро), созданные из линии между здесь и там. Что ж, запустите команду, и она создаст их для вас, все, что вам нужно, это чертеж с поверхностью. После запуска команды вам будет предложено указать поверхности, которые вы хотите отобразить в секциях, а затем вам будет предложено «Введите параметр [3p/Multi]». Я еще не тестировал опцию 3p, но Multi позволит вам выбирать точки на экране, которые в основном определяют выравнивание, для которого вы хотите создать секции. Затем вам будет предложено указать интервал выборки, левую, а затем правую ширину полосы и то, где вы хотите, чтобы секции отображались на чертеже. После того, как вы введете это, появится диалоговое окно, в котором вас попросят указать соответствующие стили, стиль сечения, стиль вида сечения и набор стилей полосы (очевидно, нет опции для меток).
Как только вы нажмете OK, разделы будут отображаться на вашем чертеже. Как и Быстрый профиль, Быстрые срезы являются временными. В отличие от Quick Profile, Quick Cross Sections сразу же исчезнет, когда вы закончите команду, что сделает ее (на мой взгляд) довольно бесполезной.
Quick Cross Sections
3) Верхние/нижние точки поверхности
Эта команда выглядит довольно круто. Он будет анализировать поверхность и размещать точки в верхних и нижних точках. Затем вы можете использовать точки нижней точки в качестве отправной точки для команды «Область охвата». По сути, просто запустите команду, а затем выберите область поверхности, которую вы хотите проанализировать (если вы хотите проанализировать всю поверхность, просто нажмите Enter). Это также создаст две группы точек, одну для верхних точек и одну для нижних точек (довольно удобно, да?). Затем вы можете использовать эти группы точек для управления отображением (а также описанием) точек.
Высокие/Низкие точки
4) Импорт необработанных данных
Я не смог проверить это, так как у меня не было типов файлов, необходимых для работы этой команды, но вот что я ДУМАЮ это будет сделать.
Он возьмет файл Star*Net .dat и преобразует его в файл полевого журнала (для получения дополнительной информации о Star*Net нажмите ЗДЕСЬ). В диалоговом окне импорта, похоже, есть несколько вариантов.
Импорт необработанных данных
5) Создание поверхности из фотограмметрических данных
Выглядит круто. Я еще не проверял это полностью, но в основном запустите команду, и она спросит вас, на каком слое находятся ваши данные. Выберите слои как для линий, так и для точечных данных (вы должны дать им имена), выберите поверхность, на которую вы хотите их добавить (или создайте для вас новую поверхность), и все готово. Я протестировал его с кучей контуров, и он не дал мне возможность минимизировать плоские грани (видимо, они не думали, что вы можете использовать это для данных контуров).
Создать поверхность из фотограмметрических данных
Кажется, есть небольшая проблема с диалоговым окном. Нижняя часть у него обрезана, и как бы вы ни изменяли размер диалога, это, похоже, не исправляет.
Если вы знакомы с созданием поверхностей в Civil 3D, у вас не должно возникнуть проблем с определением того, что обрезается.
6) Экспорт гражданских данных
Это еще один, который я не смог протестировать, так как у меня нет геодезического оборудования. Согласно файлу readme, который поставляется с расширением, «Экспорт данных Civil (в форматы съемки — RD5 и TP5) — позволяет пользователям экспортировать разбивочные элементы, профили и коридоры Civil 3D в файл проезжей части TDS .rd5 и/или шаблон .tp5. файл.» В диалоговом окне вам будет предложено выбрать выравнивание, профиль и (или?) коридор, и он создаст для вас файлы .rd5 и .tp5.
Экспорт данных Civil
7) Показать скрытые метки
Это еще один из тех инструментов, который выглядит довольно круто. Вы когда-нибудь смотрели на рисунок и думали про себя: «Чувак, я бы хотел временно избавиться от этих надписей. Конечно, было бы легче увидеть, что происходит!» Что ж, теперь вы можете. Просто запустите эту команду и выберите типы меток, которые вы хотите скрыть, и те, которые вы больше не хотите скрывать.
Вверху даже есть возможность скрыть все ярлыки или показать все ярлыки. На мой взгляд довольно шустрый.
Показать/скрыть метки
8) Экспорт макета в DGN
Думаю, здесь все понятно. Он позволяет экспортировать вкладку макета в файл .dgn. Опять же, я не могу по-настоящему протестировать это, поскольку у меня не установлена Microstation и у меня нет «начального файла». Хотя это кажется прямолинейным. Он экспортирует каждый лист (или только те, которые вы выбрали) из файла диспетчера подшивок (.dst) в файл .dgn
Экспорт макета в DGN
9) Новые отчеты
Согласно read-me, есть 11 новых отчетов. Ну, у меня нет причин сомневаться в этом, но когда вы устанавливаете его, появляется новая категория отчетов, и он показывает только один новый отчет, поэтому другие новые отчеты должны быть где-то включены в другие категории отчетов (у меня нет список их или оригиналов, поставляемых с C3D, чтобы сравнить с моим текущим списком). Тот, который появляется (Отчет о разбивке коридора->Уклон), довольно удобен, поскольку он фактически отображает поперечные сечения в отчете для визуального подтверждения данных.
Отчет о разбивке на уклоне
Подведение итогов
Как я уже сказал, здесь есть несколько довольно крутых новых инструментов, так что попробуйте их сами. Дайте мне знать, что вы думаете, какие отчеты вам нравятся, что нового в этом и т. Д. Также обратите внимание, что при загрузке вы также можете загрузить комплект содержимого CalTrans после установки этих инструментов. Похоже, у меня может быть еще один пост, чтобы написать об этом.
29 декабря 2010 г.
Автор: Брайан Хейли в Civil3D | Теги: выравнивание, Civil 3D, точки, профиль, отчеты, поверхность |
[5] Комментарии
Сегодня днем был отличный звонок, кто-то пытался взять профиль поверхности и получить данные станции и высоты из этого профиля в файл Excel. Сначала я подумал: «Легко! Просто используйте панель инструментов и создайте отчет!» но как вы думаете, я бы написал этот пост, если бы это было так просто? Нет, не думайте.
Судя по всему, средства создания отчетов работают только с профилями компоновки и не работают с профилями поверхностей, даже если для профиля установлен статический режим обновления.
Вероятно, вы могли бы найти какой-нибудь способ преобразования профиля поверхности в профиль компоновки. Решение, к которому мы пришли, представляет собой двухэтапный процесс.
1) Создайте точки вдоль трассы из профиля. Мы сделали это с помощью команды Точки->Создать точки – Выравнивание->Точки геометрии профиля на вкладке Главная на ленте:
Выберите трассу и профиль поверхности.
2) Создать отчет по точкам. Это делается на вкладке «Панель инструментов» области инструментов. Отчет, который мы запускали, находился в меню Точки->Смещение станции до точек.
В этом отчете вас попросят указать точки и разбивочный элемент, по которым будет рассчитываться значение станции. В созданном отчете будут и станция, и высота, просто скопируйте данные из отчета и вставьте их в Excel, удалив ненужные столбцы сразу в Excel.
Спасибо Брайану и остальным сотрудникам офиса Tetra Tech в Логнмонте за то, что они всегда придумывали для меня достойные задачи!
3 мая 2010 г.
Автор: Брайан Хейли в Civil3D | Теги: Civil 3D, Профиль, Вертикальная кривая | Оставить комментарий начало. Кто-то ответил, что вы не можете этого сделать, и вам нужно, чтобы между ними был небольшой касательный отрезок. Кажется, это очень распространенное заблуждение о вертикальных кривых. Читайте дальше, чтобы узнать, как это сделать. (далее…)
16 апреля 2010 г.
Автор: Брайан Хейли в Civil3D | Теги: Civil 3D, выражение, метки, профиль, вид профиля, стиль, вертикальная кривая |
[5] Комментарии
Итак, в пятницу я проводил занятие по созданию стилей в Civil 3D. Я демонстрировал, как настроить метки вертикальных кривых профиля, чтобы они отображались корректно, когда они выходят за пределы вида профиля. Мой студент спросил, возможно ли иметь двойную стрелку, когда начало или конец кривой находится за пределами вида профиля. Ну, я не был уверен, как это сделать, но я понял это. Читайте дальше, чтобы узнать, как это сделать. (далее…)
Профили поверхности воды для ливневой канализации – Learn Stormwater Studio
Сколько раз вы рассчитывали линию энергоэффективности для системы ливневой канализации… вручную? Это то, о чем я думал.
Я работаю в этом бизнесе уже более 30 лет и могу пересчитать по пальцам одной руки, сколько раз я это делал. Вы можете это сделать, но зачем? У нас есть настольные ПК на наших рабочих столах. Но на всякий случай, если вы из группы «Вот что я подумал» или вы полагались на электронную таблицу для этого, тогда пожалуйста прочитайте эту статью. Его цель:
- Обучить вас, чтобы вы знали, о чем говорите, и рецензенты знали это.
- Обучите рецензента, чтобы рецензенты знали, что вы знаете, о чем говорите.
- Расширение возможностей. Знания – сила в области моделирования ливневых стоков.
Когда вы закончите читать это, вы опередите своих сверстников, лучше разбираясь в гидравлике ливневой канализации. Вы сможете узнать, правильно ли спроектирована ливневая канализация, просто взглянув на гидравлические профили.
Течет ли поток по этой трубе выше, ниже или ниже пропускной способности? Мы начнем с обзора гидромеханики (извините, это обязательное условие) и закончим изучением правильного расчета профилей водной поверхности (HGL и EGL) для ливневой канализации.
Не волнуйтесь, мы не собираемся делать это вручную. Но вы поймете это так, как если бы делали это своими руками. Давайте начнем…
Три вещи, которые имеют значение
У меня есть совет для всех, кто работает в области гражданского строительства, особенно для тех, кто занимается застройкой или заканчивает колледж со степенью бакалавра. Если вы помните только три вещи из своего курса «Механика жидкости», пусть это будут они. Без них в вашем наборе инструментов для проектирования дренажа вы будете хромать.
1. Уравнение непрерывности
Где:
Q = расход (cfs)
V = скорость (фут/с)
A = площадь поперечного сечения потока (кв.фут)
никогда не подведет тебя. Вы найдете его наиболее удобным при проектировании или анализе ливневых коллекторов или открытых каналов. В первые годы моей работы в программном бизнесе редко проходил день без звонка в службу технической поддержки по поводу скорости в ливневой канализационной трубе. И, конечно же, мой стандартный ответ включал еще одно введение в уравнение непрерывности.
Несмотря ни на что, скорость всегда, всегда равна расходу, деленному на площадь поперечного сечения. Не полагайтесь на уравнение Мэннинга. Убери это. Если вы ищете скорость, смотрите не дальше фактической площади поперечного сечения трубы. Разделите Q на это и альт… правильная скорость гарантирована.
Как вы узнаете ниже, площадь поперечного сечения редко соответствует тому, что говорит ваш калькулятор Мэннинга. Чтобы знать Район, нужно знать гидравлическую линию уровня (HGL). Продолжайте читать…
2. Уравнение энергии
Это дедушка всех уравнений H&H. Вы можете так много сделать с уравнением энергии, что это ошеломляет. Объяснить его полностью выходит за рамки данного урока. Но пока давайте придерживаться H&H для инженеров-строителей. Уравнения отверстия, уравнения плотины, уравнение Бернулли и т. д. — все они выводятся из уравнения энергии.
И эта энергия состоит из двух частей: потенциальной и кинетической. В нашем мире потенциальная энергия равна высоте подъема (HGL) в футах (Y), а кинетическая энергия равна V 9.
0351 2 /2g, он же Velocity Head. Красиво и просто.
Полная энергия, которую мы называем EGL, представляет собой сумму HGL и скорости напора.
3. Уравнение Мэннинга
Я знаю, я только что сказал тебе убрать эту штуку. Вы можете получить его обратно сейчас.
Каждый инженер-строитель встречал это уравнение раз или два, и оно не нуждается в особом представлении, но нуждается в объяснении. Удивительно, но в моем 650-страничном учебнике по гидромеханике его описанию посвящена всего полстраницы. Он был назван в честь ирландца Роберта Мэннинга, который никогда не посещал занятия по гидромеханике. Он не получил никакого образования или формальной подготовки в области гидромеханики или инженерии. У него было бухгалтерское образование.
Уравнение Мэннинга используется в основном для определения потерь энергии из-за трения, подразумеваемых членом n, коэффициентом шероховатости. Термин А представляет собой фактическую площадь поперечного сечения потока.
R представляет собой гидравлический радиус, который равен A, деленному на смоченный периметр этого A. Уравнение надежно до 6-процентного уклона. Это достаточно просто.
Многих инженеров озадачивает термин S. S — наклон. Но это не уклон русла или изгиб трубы. Всегда помните об этом… Это наклон линии энергетического класса (EGL). Период.
Выберите любые две точки, например, вдоль трубы или открытого канала. Сложите кинетическую энергию и потенциальную энергию (Y) в каждой точке. Эта сумма представляет собой полную энергию в этой точке или EGL. S — наклон линии между этими двумя точками. Разница между двумя EGL представляет собой потерю энергии из-за трения, HL. Для проектировщиков ливневой канализации разумно установить уклон трубы равным S. Таким образом, EGL проходит параллельно верхней части трубы. Возможно, но не всегда практично.
Уравнение Мэннинга определяет HL. Обратите внимание, что наклон Invert отличается от наклона EGL.Понимание полной пропускной способности
Это один из самых неправильно понимаемых терминов в гидравлике ливневой канализации.
Итак, давайте установим это прямо. Полная пропускная способность — это просто расход (Q), вычисленный по уравнению Мэннинга, при котором наклон S равен наклону обратной стороны трубы и площади поперечного сечения на полной глубине. Это не означает, что трубка не может передавать больше или меньше. Трубы могут проходить Q выше, чем «полная пропускная способность». Как показано на рисунке выше, по этой трубе проходит более высокий поток. Контрольным признаком является то, что наклон EGL больше обратного наклона. Опять же, S в уравнении Мэннинга — это наклон EGL.
Расчет профиля поверхности воды
Теперь, когда мы прошли базовую гидромеханику, пришло время применить эти знания для расчета профилей поверхности воды в типичной ливневой канализации. Нам нужно знать, не срывают ли наши системы крышки люков или пробивают входные отверстия, верно?
Ниже представлен профиль существующей трехлинейной ливневой канализации. Он уже спроектирован, установлены скорости потока и т.
д., но для более сильного шторма требуется профиль водной поверхности. Мы будем использовать так называемый метод стандартных шагов.
По сути, процесс включает 4 шага в указанном порядке, начиная с нисходящего конца и работая вверх по течению, построчно. («Линия» — это отрезок трубы с соединением на ее переднем конце.)
- Установите начальную высоту энергии (EGL Dn).
- Расчет энергетического профиля трубы (EGL Up).
- Рассчитайте потери напора на стыке вверх по течению.
- Добавьте потерю напора из шага 3 к EGL Up из шага 2. (Это становится начальной энергией (EGL Dn) для следующей восходящей линии.)
Повторяйте шаги 1–4 для каждой строки, пока не дойдете до конца. Звучит довольно просто. Давайте пройдемся по этим шагам один за другим.
Шаг 1 – Установите начальный EGL
Для начальной линии этот шаг довольно прост. Большую часть времени известна поверхность воды ниже по течению, HGL, обычно называемая нижним бьефом (Tw).
Стартовый EGL — это просто HGL + Velocity Head (V 2 /2g). Здесь вы разбиваете свое уравнение непрерывности, Q = VA, и вычисляете V на основе площади поперечного сечения A потока в трубе.
Если Tw неизвестно, можно с уверенностью предположить одно из следующих:
- Нормальная глубина — это глубина, определяемая уравнением Мэннинга, где S и наклон обратной считаются равными. Уравнение Мэннинга можно представить в виде: Qn / 1,49S 1/2 = AR 2/3 , где левая часть уравнения представляет собой константу, которую можно вычислить по заданным значениям Q, n и S. На крутых склонах нормальная глубина может быть меньше критической. В этих случаях вместо этого используйте Критическая глубина.
- Критическая глубина — на этой глубине Энергия (EGL) для вашего конкретного Q минимальна. Другими словами, для всех возможных комбинаций глубины и результирующего скоростного напора это представляет наименьший EGL.
Вода не предпочитает находиться на такой глубине, так как она нестабильна и имеет тенденцию быстро перемещаться на большую или меньшую глубину. По этой причине критическая глубина в качестве начального Tw — не лучший выбор. - Полная глубина — Предположим, что глубина находится в верхней части или в верхней части трубы. Всегда безопасный и консервативный выбор.
Выше показан начальный EGL в устье, основанный на известной высоте Tw. Для остальных труб определить не так просто. Мы вернемся к этому шагу позже… в конце шага 3.
Шаг 2. Расчет EGL для трубы
Здесь мы используем уравнение энергии, но с некоторыми изменениями. Мы собираемся добавить потерю головы (HL). То есть потери энергии из-за трения о стенки трубы. Из-за этого мы используем уникальную форму уравнения энергии, полученную из Бернулли, которая включает уравнение Мэннинга.
Где все термины слева от знака равенства относятся к восходящему концу (EGL Up), а справа относятся к нисходящему концу (EGL Dn).
HL дается нам Мэннингом как наклон EGL (S) x длина трубы (L), где:
Мы уже знаем EGL Dn из шага 1. Теперь цель состоит в том, чтобы найти EGL Up, используя наше новое уравнение энергии. Здесь он в полной форме с S x L вместо HL.
Где:
n = коэффициент шероховатости Мэннинга n
A = площадь поперечного сечения потока 92/2г. Отсюда и EGL Up. Сравните с EGL Dn + HL. Если они не совпадают в пределах желаемого допуска, например, 0,01 фута, предположение было неверным. Повторите с новым предполагаемым значением Y.
Когда глубина потока меньше полной, используйте среднее значение S (наклон EGL), вычислив его для входного и нижнего концов и усреднив его, Sa = (S1 + S2)/2 .
Ваш ключевой вывод здесь заключается в том, что все дело в EGL, а не в HGL, и знать, что правильный профиль поверхности воды в трубе требует решения уравнения энергии Бернулли.
Должен быть баланс энергии между двумя концами трубы. EGL в точке 1 должен равняться EGL в точке 2 плюс HL из уравнения Мэннинга.
Если наклон EGL больше обратного наклона, это говорит о том, что Q больше, чем «Пропускная способность при полном потоке». Если наклон EGL меньше, вы будете знать, что Q ниже допустимой. В последнем случае вам следует подумать об уменьшении размера трубы, если это новая конструкция.
Шаг 3. Расчет потерь в соединении
Расчет потерь напора в соединении выше по течению может быть более сложным, чем расчет потерь в трубе. Современный анализ предполагает рассмотрение множества компонентов потоков внутри конструкции. Они подробно описаны в HEC-22 и AASHTO и выходят за рамки данной статьи. Эти потери обычно являются функцией скорости. К ним относятся пошаговые вычисления в направлении вверх по течению:
1. Потери на входе – Определяет начальный уровень энергии на основе уравнений управления на входе (водослив и отверстие) или на выходе (частичный и полный поток).
2. Дополнительные потери – вносят коррективы в потери на входе и основаны на уступах (форма нижней части конструкции), углах входящих линий и падающих потоках (потоках, выпадающих из впускных отверстий и входящих трубах, расположенных выше коронка отходящей трубы).
Эти корректировки могут быть положительными или отрицательными. Например, бенчмаркинг имеет тенденцию уменьшать потери энергии, и в этом случае вы можете увидеть уменьшение линии EGL на пересечении. Во всех случаях скорректированный уровень энергии не может быть ниже начального уровня энергии, рассчитанного на шаге 1. Извините!
3. Потери на выходе – Потери на выходе рассчитываются для каждой входной трубы и добавляются к скорректированному EGL на шаге 2. Этот вновь рассчитанный уровень энергии используется в качестве начальной энергии (EGL) для входной линии (линий). .
Вместо ручного подсчета потерь здесь более важно представить, что входит в определение потерь на стыках. Помните, что эти потери являются «энергетическими» потерями, а не прямыми изменениями поверхности воды (HGL).
Как вы видите на перекрестке выше, EGL увеличивается по всей конструкции по мере движения вверх по течению. На самом деле их два. Первый удар, с которым вы столкнетесь, связан с потерями на входе и дополнительными потерями (корректировками).
Второй подъем — это потеря на выходе, которая, наконец, приводит вас к EGL в верхнем конце перекрестка.
Шаг 4. Установка EGL Dn для входящей линии
Только что вычисленный EGL становится начальным EGL для входящих линий. Все они будут использовать этот один EGL. Именно из этого EGL определяется HGL входящей трубы. А не наоборот! Вы можете наткнуться на некоторую онлайн-литературу, в которой описывается иное. Не поддавайтесь на это. Потому что, если вы это сделаете, вы, скорее всего, увидите падение EGL вверх по течению. Отрицательная потеря энергии наверняка вызовет недоумение у критического рецензента.
HGL является компонентом EGL. Помните, что полная энергия равна потенциальному напору плюс кинетический напор в любой заданной точке. HGL — это EGL минус скоростная головка.
Возвращаясь к изображению выше, вы замечаете, что EGL идет немного другим путем вверх по течению, чем HGL. Взглянув на это, вы можете легко определить, что восходящая труба имеет более высокую скорость, чем исходящая труба.
Это верно, потому что он имеет меньшую площадь поперечного сечения. Входная труба 15 дюймов. Исходящий — 18-дюймовый.
Резюме
Вот и все. Базовые навыки и знания о том, как рассчитать профиль зеркала воды для ливневой канализации. Это просто повторение 4-этапного процесса, который начинается на нисходящем конце вашей системы и движется к восходящему концу. Уравнение энергии Бернулли используется для расчета EGL в трубе, а отдельная процедура используется для расчета потерь в соединении.
Весь процесс регулируется линией энергетического уровня (EGL), а не поверхностью воды. Поверхность воды (HGL) является побочным продуктом EGL, т. е. EGL за вычетом скоростного напора.
Когда уравнение энергии не работает
Существуют исключения или особые случаи, когда описанная выше процедура вычисления EGL в трубе не работает. Будут времена, когда уравнение энергии не сможет сбалансироваться, независимо от того, сколько испытаний или итераций вы выполните. Это происходит с трубами с крутым уклоном, и глубина ниже по течению является докритической, а фактическая глубина потока вверх по течению является сверхкритической, как показано ниже.
Другими словами, HL настолько велико, что уравнение Мэннинга не может все это учесть.
HGL в этом случае не может быть найден нашим традиционным решением, поэтому мы должны принять критическую глубину вверх по течению и возобновить нашу обычную процедуру. (Обратите внимание, что в соответствии с HEC-22 потери в соединении игнорируются, когда достигается критическая глубина.)
Мы не можем перепрыгнуть пространство, разделяющее A и A’. Мы должны пройти через точку B.Для пояснения рассмотрим эту кривую зависимости энергии от Y, где Y — глубина потока в трубе, а Yc — критическая глубина. E представляет наш EGL. Точка A — это наша глубина вниз по течению, а точка A’ — это глубина вверх по течению, до которой мы пытаемся добраться, как в приведенном выше примере профиля.
Наша глубина потока должна следовать вдоль кривой E vs. Y. Мы не можем перепрыгнуть пространство, разделяющее А и А’. Мы должны пройти через точку B. Но всякий раз, когда поверхность воды проходит через критическую глубину, уравнение энергии неприменимо.
Он применим только к ситуациям с постепенно меняющимся потоком, а это быстро изменяющееся состояние потока. Таким образом, мы можем рассчитать EGL только в верхней части критической глубины или в нижней части. Но не то и другое одновременно. Их нужно выполнять отдельно.
Чтобы решить эту проблему, мы предполагаем критическую глубину на верхнем конце. Это относится к подкритическому профилю выше Yc. Далее мы выполняем точную процедуру, как в шаге 2, но в обратном порядке. Расчеты продвигаются от восходящего потока к нисходящему, потому что наша известная Tw теперь находится на верхнем конце, критической глубине. Этот профиль находится ниже линии Yc и называется профилем сверхкритического .
Оставаясь по обе стороны от Yc, мы не нарушаем правило «постепенно изменяющегося» потока. Но теперь у нас два профиля! Который правильный?
У нас действительно есть конфликт между восходящим и нисходящим элементами управления, оба из которых влияют на один и тот же канал.
Управление выше по потоку вызывает сверхкритический поток, тогда как управление ниже по потоку диктует докритический поток. Этот конфликт может быть разрешен только в том случае, если есть какие-то средства для перехода потока от одного режима к другому.
Знакомство с гидравлическим прыжком
Как вы уже узнали, уравнение Мэннинга может учитывать потери энергии из-за трения в трубах, то есть значение n. Но он не может учитывать потери, возникающие при переходе между режимами течения. Экспериментальные данные показывают, что есть способ пройти через этот переход с помощью явления, известного как гидравлический прыжок. Думайте о гидравлических прыжках как о звуковых ударах, когда реактивный самолет преодолевает звуковой барьер. Процесс, часто сопровождающийся сильной турбулентностью и большими потерями энергии. Как только мы пройдем через это, все вернется на круги своя.
Задача состоит в том, чтобы смоделировать эту большую потерю энергии. Поскольку уравнение Мэннинга сошло со сцены, нам нужно будет использовать другую концепцию объединения этих двух профилей… Импульс .
Ниже по течению и выше по течению
Принцип импульса идеально подходит для определения глубины и местоположения гидравлических прыжков. Думайте об этом как о соревновании между парнями вверх по течению и парнями вниз по течению. Каждая команда пытается вытолкнуть другую из трубы. Конкурс обычно заканчивается ничьей, где-то посередине.
Процедура вычисляет импульс (М) в определенных точках трубы, скажем, через каждые 5 футов. Один для докритического профиля (M1) и один для сверхкритического профиля (M2). Оба в одних и тех же местах охвата. По мере продвижения вниз по трубе эти импульсы сравниваются друг с другом. При М1 > = М2 установлено, что в этой точке должен произойти гидравлический скачок.
Импульс M1 докритического профиля должен быть больше или равен импульсу M2 сверхкритического профиля.
Где:
Q = расход
A = площадь поперечного сечения потока
Y = расстояние по вертикали от поверхности воды до центра тяжести A
Место скачка где-то по длине трубы, когда M1 = M2 .
Если M2 продолжает превышать M1, то сила, направленная вверх по течению, больше, чем сила, направленная вниз, и прыжок просто проходит через всю трубу.
Нет гидравлического прыжка. Побеждают те, кто выше по течению.
Узнайте больше о полном пакете программного обеспечения Hydrology Studio для проектирования ливневых стоков.
- Студия гидрологии
- Студия Stormwater
- Студия Culvert
- Студия Channel
- Студия Express
Посетите Студию гидрологии сегодня.
Google My Business для бестраншейных труб и канализации
Перейти к содержимомуСледите за нами на Фейсбуке
(941) 877-3722
Запросить демонстрацию
Маркетинг в реальном времени понимает, как Google My Business может помочь вам улучшить местный бизнес по бестраншейным трубам и канализации. Для этого мы оптимизируем ваш бизнес-профиль Google и выделяем предлагаемые вами услуги.
Наша группа профессионалов здесь, чтобы помочь вам повысить свой рейтинг в списках и помочь вам связаться с вашими клиентами. В вашем районе есть люди, которые прямо сейчас ищут бестраншейные трубы и канализацию, но проблема заключается в том, как с ними связаться. Вот как управляемые услуги GMB могут помочь вам расширить свой местный бизнес.
Маркетинг в реальном времени обеспечивает:
Почему стоит выбрать Google My Business для специалистов по бестраншейным трубам и канализации?
Возможно, вы знакомы с бизнес-профилями Google. У каждого может быть бизнес-профиль, но проблема в том, что у вас нет возможности им управлять. Любой может создать профиль для вашей компании, добавить вас на Карты Google, написать отзывы и предоставить общую информацию о вашей компании. Google часто вводит информацию, такую как адреса и номера телефонов, которые он находит в Интернете. Проблема в том, что большая часть этой информации может быть неточной.
В некоторых случаях недостоверная информация, плохие отзывы, о которых вы не знали, и другие факторы могут превратить ваш бизнес-профиль в помеху вместо отличного рекламного канала.
Google My Business позволяет вам управлять своим бизнес-профилем, чтобы оптимизировать его и представить свой бизнес в лучшем свете. Это ставит вас на место водителя и позволяет вам получить максимальную отдачу от вашего бизнес-листинга Google.
Ежедневно в Интернете выполняется более 3,5 миллиардов поисковых запросов, и 95% из них никогда не выходят за пределы результатов первой страницы. Если вы находитесь на пятой странице, а ваши конкуренты — вверху первой, вы знаете, куда ваши клиенты пойдут в первую очередь. Здесь может помочь эксперт по поисковой оптимизации (SEO). Мы можем оптимизировать ваш профиль, чтобы он отображался на первой странице результатов и чтобы у ваших клиентов было много причин выбрать вас, а не конкурентов.
Как предприятия по производству бестраншейных труб и канализации получают выгоду от GMB
Ваш бизнес-профиль GMB может помочь привлечь трафик на ваш веб-сайт и повысить ваш местный бизнес, предоставив вам еще одно место, которое ваши клиенты смогут найти.
Многие искатели обращаются непосредственно к бизнес-профилям Google, когда ищут местных поставщиков бестраншейных труб и канализации. Вы хотите убедиться, что вы один из первых, кого они найдут. Вот еще несколько способов, которыми GMB может принести пользу вашему бизнесу.
В отличие от обычного бизнес-профиля, профиль Google My Business позволяет вам продемонстрировать свои лучшие качества и сделать все возможное для своих клиентов. Вы можете выделить свои услуги и то, что отличает вас от конкурентов. Вы можете добавить фотографии, которые улучшат ваше объявление и повысят вероятность того, что клиенты поместят ваш профиль. Вы также можете использовать методы поисковой оптимизации, чтобы помочь вашей странице подняться на вершину местного рейтинга.
Аналитические данные GMB предоставляет аналитические данные, которые помогут вам понять, как можно улучшить результаты поиска и убедить людей кликать по вашему профилю.
GMB позволяет вам публиковать сообщения, похожие на социальные сети, чтобы помочь вам развивать свой бизнес. Он позволяет узнать, насколько эффективны ваши публикации и какие фотографии получили наибольшее количество кликов. Эта информация может помочь разработать более точную стратегию в будущем.
Как на самом деле работает управляемый Google Мой бизнес?
Маркетинг в реальном времени имеет проверенный процесс, помогающий таким компаниям, как ваша, достигать своих целей. Вот как это работает:
Поймите свои цели и задачи
Мы хотим понять, что вы ожидаете получить от GMB. Мы хотим знать ваш рынок и то, что отличает вас от других в вашем регионе. Мы применяем индивидуальный подход к ознакомлению с вашими целями и временными рамками.
Анализ ключевых слов и конкурентов
Мы узнаем, как ваши клиенты осуществляют поиск, когда хотят найти услуги бестраншейной прокладки труб и канализации.
Мы также смотрим на ваших конкурентов, чтобы увидеть, что мы можем улучшить, чтобы помочь вам занять более высокое место.
Планирование стратегии
Чтобы подняться в рейтинге результатов поиска бизнес-профилей Google, необходимы стратегия, планирование и последовательность. Мы разрабатываем план, который поможет вам достичь ваших целей как можно быстрее и поможет вам сохранить свою позицию.
Примите меры
Следующее, что происходит, мы претворяем план в жизнь. Все, что вам нужно сделать, это подготовиться к тому, чтобы предложить своим клиентам превосходные бестраншейные услуги по прокладке труб и канализации.
Измерение производительности и обратная связь
Мы проводим постоянные измерения производительности и получаем отзывы, которые помогают нам вносить изменения, чтобы сделать ваш бизнес-профиль еще лучше.
Мониторинг и техническое обслуживание
После того, как вы достигли желаемого положения, необходимо осуществлять постоянный мониторинг и техническое обслуживание, чтобы убедиться, что вы сохраняете свое положение.
Мы делаем это для вас и внесем предложения по изменениям, если увидим что-то, что может сделать ваше объявление еще лучше.
Что мы включаем в управление фунтами стерлингов
Google Мой бизнес получает результаты
Средний бизнес на фунтах стерлингов получает около 1009 поисковых запросов в месяц. Это искатели, которые ищут бестраншейные услуги по прокладке труб и канализации, как и у вас. Как только вас найдут, примерно
Мы также предоставляем другие маркетинговые услуги и программное обеспечение для бестраншейного ремонта труб и канализации…
Обзоры в реальном времени
для бестраншейных труб и канализации
Чат в реальном времени
для бестраншейных труб и канализации
Real Time Social
для бестраншейных труб и канализации
Управление бизнес-профилем Google
для бестраншейных труб и канализации
Реклама с оплатой за клик
для бестраншейных труб и канализации
Поисковая оптимизация
для бестраншейных труб и канализации
Маркетинг в социальных сетях
для бестраншейных труб и канализации
Дизайн веб-сайта
для бестраншейных труб и канализации
Расширенное управление LSA (гарантия Google) для бестраншейных труб и канализационных сетей
Маркетинг в реальном времени обеспечивает экспертное управление фунтами стерлингов Наша команда экспертов по маркетингу в реальном времени знает, как оптимизировать ваш профиль GMB, чтобы клиенты нажимали на ваше объявление и с большей вероятностью звонили вам.


Поэтому лестничные металлоконструкции, выполненные из нее, можно окрашивать в белый, черный, бронзовый и другие цвета в зависимости от дизайнерской концепции.
При этом обеспечивается свободный доступ к участку полового покрытия, расположенного под кроватью, что очень актуально для качественной уборки пыли и позволяет использовать различные варианты подсветки.
Они подходят для изготовления гнутых и гнуто-пропильных заготовок, легко свариваются и позволяют создавать четкие и плавные геометрические линии, а также выполнить болтовые, заклепочные, шлицевые и другие соединения;



Вода не предпочитает находиться на такой глубине, так как она нестабильна и имеет тенденцию быстро перемещаться на большую или меньшую глубину. По этой причине критическая глубина в качестве начального Tw — не лучший выбор.
