Что такое LED?

13 Января 2009

Интерес к светодиодам растет быстрее, чем территория их применения в светотехнике. Производители и потребители, продавцы и покупатели — все как будто замерли на старте, боясь отстать от других. И только дизайнеры уже вовсю пользуются уникальными возможностями светодиодов. Давно прошло то время, когда светодиоды были интересны одним лишь ученым. Теперь тема про светодиодные светильники у всех на слуху. Говорят, за ними будущее. Но, может статься, ожидания преувеличены? Узнать бы поточнее!

Настоящая публикация не случайно построена в форме вопросов и ответов (FAQ, frequently asked questions — часто задаваемые вопросы). Именно так заинтересованный человек подходит к новому для него объекту, с тем чтобы «пощупать» его с разных сторон и уж потом решить: нужен — не нужен. А мне задавать правильные вопросы и находить на них верные ответы помогал профессор МГУ Александр Эммануилович Юнович , один из ведущих российских специалистов по светодиодам.

1. Что такое светодиод?
Светодиод — это полупроводниковый прибор, преобра­зующий электрический ток непосредственно в световое излучение.
Кстати, по-английски светодиод называется light emitting diode, или LED.

2. Из чего состоит светодиод?
Из полупроводникового кристалла на подложке, корпуса с контактными выводами и оптической системы. Современ­ные светодиоды мало похожи на первые корпусные свето-диоды, применявшиеся для индикации. Конструкция мощного светодиода серии Luxeon, выпускаемой компа­нией Lumileds, схематически изображена на рисунке.

Конструкция светодиода Luxeon фирмы Lumileds lighting

3. Как работает светодиод?
Свечение возникает при рекомбинации электронов и дырок в области p-n-перехода. Значит, прежде всего ну­жен p-n-переход, то есть контакт двух полупроводников с разными типами проводимости.

Для этого приконтакт-ные слои полупроводникового кристалла легируют раз­ными примесями: по одну сторону акцепторными, по другую — донорскими.
Но не всякий p-n-переход излучает свет. Почему? Во-первых, ширина запрещенной зоны в активной обла­сти светодиода должна быть близка к энергии квантов света видимого диапазона. Во-вторых, вероятность излу­чения при рекомбинации электронно-дырочных пар должна быть высокой, для чего полупроводниковый кри­сталл должен содержать мало дефектов, из-за которых рекомбинация происходит без излучения. Эти условия в той или иной степени противоречат друг другу.
Реально, чтобы соблюсти оба условия, одного р-п-пе-рехода в кристалле оказывается недостаточно, и прихо­дится изготавливать многослойные полупроводниковые структуры, так называемые гетероструктуры, за изуче­ние которых российский физик академик Жорес Алфе­ров получил Нобелевскую премию 2000 года.

4. Означает ли это, что чем больший ток проходит через светодиод, тем он светит ярче?
Разумеется, да. Ведь чем больше ток, тем больше элект­ронов и дырок поступают в зону рекомбинации в едини­цу времени. Но ток нельзя увеличивать до бесконечно­сти. Из-за внутреннего сопротивления полупроводника и p-n-перехода диод перегреется и выйдет из строя.

5. Чем хорош светодиод?
В светодиоде, в отличие от лампы накаливания или люми­несцентной лампы, электрический ток преобразуется не­посредственно в световое излучение, и теоретически это можно сделать почти без потерь. Действительно, светоди­од (при должном теплоотводе) мало нагревается, что дела­ет его незаменимым для некоторых приложений. Далее, светодиод излучает в узкой части спектра, его цвет чист,что особенно ценят дизайнеры, а УФ- и ИК-излучения, как правило, отсутствуют. Светодиод механически про­чен и исключительно надежен, его срок службы может достигать 100 тысяч часов, что почти в 100 раз больше, чем у лампочки накаливания, и в 5 — 10 раз больше, чем у люминесцентной лампы. Наконец, светодиод — низко­вольтный электроприбор, а стало быть, безопасный.

6. Чем плох светодиод?
Только одним — ценой. Пока что цена одного люмена, излученного светодиодом, в 100 раз выше, чем галоген­ной лампой. Но специалисты утверждают, что в ближай­шие 2 — 3 года этот показатель будет снижен в 10 раз.

7. Когда светодиоды начали применяться для освещения?

Первоначально светодиоды применялись исключитель­но для индикации. Чтобы сделать их пригодными для освещения, необходимо было прежде всего научиться изготавливать белые светодиоды, а также увеличить их яркость, а точнее светоотдачу, то есть отношение све­тового потока к потребляемой энергии.
В 60-х и 70-х годах были созданы светодиоды на осно­ве фосфида и арсенида галлия, излучающие в желто-зе­леной, желтой и красной областях спектра. Их применя­ли в световых индикаторах, табло, приборных панелях автомобилей и самолетов, рекламных экранах, различ­ных системах визуализации информации. По светоотда­че светодиоды обогнали обычные лампы накаливания. По долговечности, надежности, безопасности они тоже их превзошли. Одно было плохо — не существовало све-тодиодов синего, сине-зеленого и белого цвета.
К концу 80-х годов в СССР выпускалось более 100 млн светодиодов в год, а мировое производство со­ставляло несколько десятков миллиардов.

8. От чего зависит цвет светодиода?
Исключительно от ширины запрещенной зоны, в кото­рой рекомбинируют электроны и дырки, то есть от мате­риала полупроводника, и от легирующих примесей. Чем «синее» светодиод, тем выше энергия квантов, а значит, тем больше должна быть ширина запрещенной зоны.

9. Какие трудности пришлось преодолеть ученым, чтобы изготовить голубой светодиод?
Голубые светодиоды можно сделать на основе полу­проводников с большой шириной запрещенной зо­ны — карбида кремния, соединений элементов II и IV группы или нитридов элементов III группы. (Помните таблицу Менделеева?)
У светодиодов на основе SiC оказался слишком мал кпд и низок квантовый выход излучения (то есть число излученных квантов на одну рекомбинировавшую пару).

У светодиодов на основе твердых растворов селенида цинка ZnSe квантовый выход был выше, но они перегре­вались из-за большого сопротивления и служили недол­го. Оставалась надежда на нитриды.
Нитрид галлия GaN плавится при 2000 °С, при этом рав­новесное давление паров азота составляет 40 атмосфер; яс­но, что растить такие кристаллы непросто. Аналогичные соединения — нитрилы алюминия и индия — тоже полу­проводники. Их соединения образуют тройные твердые растворы с шириной запрещенной зоны, зависящей от со­става, который можно подобрать так, чтобы генерировать свет нужной длины волны, в том числе и синий. Но… проб­лему не удавалось решить до конца 80-х годов.
Первым, еще в 70-х, голубой светодиод на основе пле­нок нитрида галлия на сапфировой подложке удалось по­лучить профессору Жаку Панкову (Якову Исаевичу Панчечникову) из фирмы IBM (США). Квантовый выход был достаточен для практических применений, однако руководство сказало: «Ну, это ж на сапфире — дорого и не так уж ярко, к тому же p-n-переход нехорош. ..» — и работы Панкова не поддержали.

Между тем группа Сапарина и Чукичева из МГУ об­наружила, что под действием электронного пучка GaN с примесью цинка становится ярким люминофором, и да­же запатентовала устройство оптической памяти. Но то­гда загадочное явление объяснить не удалось.
Это сделали японцы — профессор И. Акасаки и док­тор X. Амано из университета Нагоя. Обработав плен­ку GaN с примесью магния электронным пучком со сканированием, они получили ярко люминесцирую-щий слой р-типа с высокой концентрацией дырок. Од­нако разработчики светодиодов не обратили должного внимания на их публикации.
Лишь в 1989 году доктор Ш. Накамура из фирмы Nichia Chemical, исследуя пленки нитридов элементов III группы, сумел воспользоваться результатами про­фессора Акасаки. Он так подобрал легирование (Мд, Zn) и термообработку, заменив ею электронное скани­рование, что смог получить эффективно инжектирую­щие слои р-типа в GaN-гетероструктурах. Вот как был получен голубой светодиод.

Фирма Nichia запатентовала ключевые этапы техно­логии и к концу 1997 года выпускала уже 10 — 20 млн го­лубых и зеленых светодиодов в месяц, а в январе 1998 го­да приступила к выпуску белых светодиодов.

10. Что такое квантовый выход светодиода?
Квантовый выход — это число излученных квантов све­та на одну рекомбинировавшую электронно-дырочную пару. Различают внутренний и внешний квантовый вы­ход. Внутренний — в самом p-n-переходе, внешний — для прибора в целом (ведь свет может теряться «по до-роге» — поглощаться, рассеиваться). Внутренний кван­товый выход для хороших кристаллов с хорошим тепло-отводом достигает почти 100%, рекорд внешнего кван­тового выхода для красных светодиодов составляет 55%, а ддя синих — 35%.

Внешний квантовый выход — одна из основных ха­рактеристик эффективности светодиода.

Красный+зеленыйН-голубой СД	Голубой СД+ желтый люминофор	Голубой СД+зеленый и красный люминофор	УФСД+ RGB-люминофор
470   525   590  630 (NM)	470    525   590  630 (NM)	410     470    525  590 630 (NM)	410     470  525  590  630 (NM)

11. Как получить белый свет
с использованием светодиодов?
Существует три способа получения белого света от све­тодиодов. Первый — смешивание цветов по технологии RGB. На одной матрице плотно размещаются красные, голубые и зеленые светодиоды, излучение которых смешивается при помощи оптической системы, напри­мер линзы. В результате получается белый свет. Второй способ заключается в том, что на поверхность светоди­ода, излучающего в ультрафиолетовом диапазоне (есть и такие), наносится три люминофора, излучающих, со­ответственно, голубой, зеленый и красный свет. Это похоже на то, как светит люминесцентная лампа. И на­конец в третьем способе желто-зеленый или зеленый плюс красный люминофор наносятся на голубой свето-диод, так что два или три излучения смешиваются, об­разуя белый или близкий к белому свет.

12. Какой из трех способов лучше?
У каждого способа есть свои достоинства и недостатки. Технология RGB в принципе позволяет не только полу­чить белый цвет, но и перемещаться по цветовой диа­грамме при изменении тока через разные светодиоды. Этим процессом можно управлять вручную или по­средством программы, можно также получать различ­ные цветовые температуры. Поэтому RGB-матрицы широко используются в светодинамических системах. Кроме того, большое количество светодиодов в матри­це обеспечивает высокий суммарный световой поток и большую осевую силу света. Но световое пятно из-за аберраций оптической системы имеет неодинаковый цвет в центре и по краям, а главное, из-за неравномер­ного отвода тепла с краев матрицы и из ее середины светодиоды нагреваются по-разному, и, соответствен­но, по-разному изменяется их цвет в процессе старе­ния — суммарные цветовая температура и цвет «плы­вут» за время эксплуатации. Это неприятное явление достаточно сложно и дорого скомпенсировать.
Белые светодиоды с люминофорами существенно деше­вле, чем светодиодные RGB-матрицы (в пересчете на еди­ницу светового потока), и позволяют получить хороший бе­лый цвет. И для них в принципе не проблема попасть в точку с координатами (0.33, 0.33) на цветовой диаграмме МКО. Недостатки же таковы: во-первых, у них меньше, чем у RGB-матриц, светоотдача из-за преобразования света в слое люминофора; во-вторых, достаточно трудно точно проконтролировать равномерность нанесения люминофо-ра в технологическом процессе и, следовательно, цветовую температуру; и наконец в-третьих — люминофор тоже ста­реет, причем быстрее, чем сам светодиод.
Промышленность выпускает как светодиоды с люми­нофором, так и RGB-матрицы — у них разные области применения.

13. Каковы электрические и оптические характеристики светодиодов?
Светодиод — низковольтный прибор. Обычный свето­диод, применяемый для индикации, потребляет от 2 до 4 В постоянного напряжения при токе до 50 мА. Свето­диод, который используется для освещения, потребля­ет такое же напряжение, но ток выше — от нескольких сотен мА до 1 А в проекте. В светодиодном модуле от­дельные светодиоды могут быть включены последова­тельно и суммарное напряжение оказывается более высоким (обычно 12 или 24 В).
При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напря­жение пробоя указывается изготовителем и обычно со­ставляет более 5 В для одного светодиода.
Яркость светодиода характеризуется световым пото­ком и осевой силой света, а также диаграммой направ­ленности. Существующие светодиоды разных конструк­ций излучают в телесном угле от 4 до 140 градусов. Цвет, как обычно, определяется координатами цветности и цве­товой температурой, а также длиной волны излучения.
Для сравнения эффективности светодиодов между собой и с другими источниками света используется све­тоотдача: величина светового потока на один ватт элект­рической мощности. Также интересной маркетинговой характеристикой оказывается цена одного люмена.

14. Как реагирует светодиод на повышение температуры?
Говоря о температуре светодиода, необходимо различать температуру на поверхности кристалла и в области p-n-перехода. От первой зависит срок службы, от второй — световой выход. В целом с повышением температуры p-n-перехода яркость светодиода падает, потому что уменьшается внутренний квантовый выход из-за влияния колебаний кристаллической решетки. Поэтому так важен хороший теплоотвод.
Падение яркости с повышением температуры не одинаково у светодиодов разных цветов. Оно больше у AlGalnP- и AeGaAs-светодиодов, то есть у красных и желтых, и меньше у InGaN, то есть у зеленых, синих и белых.

15. Почему нужно стабилизировать ток через светодиод?
Как видно из рисунка, в рабочих режимах ток экспонен­циально зависит от напряжения и незначительные изме­нения напряжения приводят к большим изменениям тока.Поскольку световой выход прямо пропорционален току, то и яркость светодиода оказывается нестабильной. Поэ­тому ток необходимо стабилизировать. Кроме того, если ток превысит допустимый предел, то перегрев светодиода может привести к его ускоренному старению.

16. Для чего светодиоду требуется конвертор?
Конвертор (в англоязычной терминологии driver) для светодиода — то же, что балласт для лампы. Он стаби­лизирует ток, протекающий через светодиод.

17. Можно ли регулировать яркость светодиода?
Яркость светодиодов очень хорошо поддается регули­рованию, но не за счет снижения напряжения пита­ния — этого-то как раз делать нельзя, — а так называе­мым методом широтно-импульсной модуляции (ШИМ), для чего необходим специальный управляю­щий блок (реально он может быть совмещен с блоком питания и конвертором, а также с контроллером упра­вления цветом RGB-матрицы). Метод ШИМ заключа­ется в том, что на светодиод подается не постоянный, а импульсно-модулированный ток, причем частота сиг­нала должна составлять сотни или тысячи герц, а ши­рина импульсов и пауз между ними может изменяться. Средняя яркость светодиода становится управляемой, в то же время светодиод не гаснет.
Небольшое изменение цветовой температуры свето­диода при диммировании несравнимо с аналогичным смещением для ламп накаливания.

18. Чем определяется срок службы светодиода?
Считается, что светодиоды исключительно долговеч­ны. Но это не совсем так. Чем больший ток пропуска­ется через светодиод в процессе его службы, тем вы­ше его температура и тем быстрее наступает старение. Поэтому срок службы у мощных светодио­дов короче, чем у маломощных сигнальных, и состав-ляет в настоящее время 20 — 50 тысяч часов. Старение выражается в первую очередь в уменьшении яркости. Когда яркость снижается на 30% или наполовину, све­тодиод надо менять.

19. «Портится» ли цвет светодиода с течением времени?
Старение светодиода связано не только со снижением его яркости, но и с изменением цвета. В настоящее вре­мя нет стандартов, которые позволили бы выразить ко­личественно изменение цвета светодиодов в процессе старения и сравнить с другими источниками.

20. Не вреден ли светодиод для человеческого глаза?
Спектр излучения светодиода близок к монохроматиче­скому, в чем его кардинальное отличие от спектра солн­ца или лампы накаливания. Хорошо это или плохо — доподлинно не известно, потому что, насколько я знаю, серьезных исследований в этой области нигде не прово­дилось. Какие-либо данные о вредном воздействии све­тодиодов на человеческий глаз отсутствуют.
Есть надежда, что вскоре влияние светодиодов на зрение будет изучено досконально. Проблемой заинте­ресовался академик Михаил Аркадьевич Остров­ский — крупный специалист в области цветного зре­ния. Тема, за решение которой он взялся, называется так: «Психофизическое восприятие светодиодного ос­вещения системой зрения человека».

21. Когда и как сверхъяркие светодиоды появились в России?
Об этом лучше всех расскажет профессор Юнович.
— Люминесценцию карбида кремния впервые на­блюдал Олег Владимирович Лосев в Нижегородской радиотехнической лаборатории в 1923 г. и показал, что она возникает вблизи p-n-перехода. Первая науч­ная статья о кристаллах нитрида галлия была опубли­кована профессором МГУ Г.С. Ждановым в 30-х гг. Люминесценцию в гетероструктурах на основе арсе-нида галлия впервые исследовали в лаборатории Ж.И. Алферова в 60-х гг. и показали, что можно соз­дать структуры с внутренним квантовым выходом близким к 100%. Разработки структур и светодиодов на основе нитрида галлия велись в ленинградских По­литехническом и Электротехническом институтах, в Калуге, в Зеленограде в 70-х гг., но они тогда не при­вели к созданию эффективных голубых светодиодов.
В 1995 году я прочел первые статьи Накамуры и понял, что «голубая проблема» в принципе решена. Тогда же я получил грант соросовского фонда. В декабре на эти день­ги я смог поехать на конференцию в США, и там профес­сор Жак Панков познакомил меня с Ш. Накамурой. Я за­бросил наживку: мол, хочу приобщить студентов Московского университета к передовым достижениям вобласти голубых светодиодов и рассказать им о столь за­мечательном изобретении. Рыбка клюнула, и в феврале я получил от д-ра Ш. Накамуры из Японии бандеролью 10 светодиодов от фиолетового до зеленого. Все потом ока­залось просто — фирма Nichia Chemical начинала выпуск светодиодов на рынок и была заинтересована в научной рекламе. В лаборатории МГУ мы их досконально исследо­вали, сняли все характеристики и получили новые науч­ные результаты. Д-р Ш. Накамура дал любезное согласие на совместную публикацию наших первых статей.
Одновременно специалисты из группы Бориса Фера-понтовича Тринчука в Зеленограде продемонстрировали образцы зеленых светодиодов начальникам из ГАИ и по­лучили положительный отзыв. Все дело в том, что эта группа сделала опытный образец светодиодного светофо­ра, но у них не было хороших зеленых светодиодов. Све­тофоры с новыми сверхъяркими зелеными светодиодами намного превосходили светофоры с лампами, и москов­ское правительство сделало заказ на 1000 светодиодных светофоров к 850-летию Москвы. Такое везение!
Как раз тогда у нас гостила киргизская скрипачка Райкан Карагулова — выпускница Московской консер­ватории, ученица моей жены, которая работала в Япо­нии первым концертмейстером симфонического оркест­ра в Осаке. Выяснилось, что место ее работы находится неподалеку от фирмы Nichia Chemical! Б.Ф. Тринчук дал ей тысячу долларов и попросил купить на них и при­слать на мой адрес 200 зеленых светодиодов. Из них бы­ли изготовлены первые светофоры из той юбилейной тысячи. Москва стала первым в мире городом с массо­вымприменением светодиодных светофоров.
Наши ученые и инженеры в НИИ «Сапфир» пыта­лись повторить достижение японцев и изготовитьструк­туры на основе нитридов для голубых и зеленых свето­диодов на старой эпитаксиальной установке, которую пришлось модернизировать, чтобы достичь более высо­ких температур и давлений. Но инициатива заглохла из-за отсутствия денег и интереса руководства.

22. Какие на сегодняшний день существуют технологии изготовления светодиодов и светодиодных модулей?
Что касается выращивания кристаллов, то основная тех­нология — металлоорганическая эпитаксия. Для этого процесса необходимы особо чистые газы. В современных установках предусмотрены автоматизация и контроль состава газов, их раздельные потоки, точная регулировка температуры газов и подложек. Толщины выращивае­мых слоев измеряются и контролируются в пределах от десятков ангстрем до нескольких микрон. Разные слои необходимо легировать примесями, донорами или акцеп­торами, чтобы создать p-n-переход с большой концентра­цией электронов в n-области и дырок — в р-области.

За один процесс, который длится несколько часов, мож­но вырастить структуры на 6 — 12 подложках диаметром50 — 75 мм. Очень важно обеспечить и проконтролировать однородность структур на поверхности подложек. Стои­мость установок для эпитаксиального роста полупроводни­ковых нитридов, разработанных в Европе (фирмы Aixtron и Thomas Swan) и США (Emcore), достигает 1,5 — 2 млн долла­ров. Опыт разных фирм показал, что научиться получать на такой установке конкурентоспособные структуры с необ­ходимыми параметрами можно за время от одного года до трех лет. Это — технология, требующая высокой культуры.
Важным этапом технологии является планарная об­работка пленок: их травление, создание контактов к п- и р-слоям, покрытие металлическими пленками для кон­тактных выводов. Пленку, выращенную на одной под­ложке, можно разрезать на несколько тысяч чипов раз­мерами от 0,24×0,24 до 1×1 мм2.
Следующим шагом является создание светодиодов из этих чипов. Необходимо смонтировать кристалл в кор­пусе, сделать контактные выводы, изготовить оптиче­ские покрытия, просветляющие поверхность для вывода излучения или отражающие его. Если это белый свето-диод, то нужно равномерно нанести люминофор. Надо обеспечить теплоотвод от кристалла и корпуса, сделать пластиковый купол, фокусирующий излучение в нуж­ный телесный угол. Около половины стоимости светоди-ода определяется этими этапами высокой технологии.
Необходимость повышения мощности для увеличе­ния светового потока привела к тому, что традиционная форма корпусного светодиода перестала удовлетворять производителей из-за недостаточного теплоотвода. Надо было максимально приблизить чип к теплопроводящей поверхности. В связи с этим на смену традиционной тех­нологии и несколько более совершенной SMD-техноло-гии (surface montage details — поверхностный монтаж деталей) приходит наиболее передовая технология СОВ (chip on board). Светодиод, изготовленный по техноло­гии СОВ, схематически изображен на рисунке.
Светодиоды, выполненные по SMD- и СОВ-техноло-гии, монтируются (приклеиваются) непосредственно на общую подложку, которая может исполнять роль радиа­тора — в этом случае она делается из металла. Так созда­ются светодиодные модули, которые могут иметь линей­ную, прямоугольную или круглую форму, бытьжесткими или гибкими, короче, призваны удовлетворить любую прихоть дизайнера. Появляются и светодиодные лампы с таким же цоколем, как у низковольтных гало­генных, призванные им на замену. А для мощных све­тильников и прожекторов изготавливаются светодиод­ные сборки на круглом массивном радиаторе.
Раньше в светодиодных сборках было очень много светодиодов. Сейчас, по мере увеличения мощности, светодиодов становится меньше, зато оптическая систе­ма, направляющая световой поток в нужный телесный угол, играет все большую роль.

 23. Кто в мире сегодня производит светодиоды?

Чтобы делать качественные светодиоды в нужном количест­ве, понадобилось слияние двух отраслей — электронной и светотехнической. Все западные гиганты, производящие све­тодиоды для светотехники по полному циклу, начиная с про­изводства чипов и заканчиваяразличными светодиодными модулями и сборками, а также светильниками на их основе, идут по этому пути. General Electric заключила союз с произ­водителем полупроводниковых приборов Emcore, создав компанию GEL Core. Philips Lighting совместно с Agilent, до­черней компанией Hewlett-Packard, создали предприятие LumiLeds. Osram объединяет усилия с полупроводниковыми предприятиями своей материнской компании Siemens. Как заметил Макаранд Чипалкатти, менеджер по маркетингу из подразделения Opto Semiconductorsкомпании Osram Sylvania, специализирующемуся на устройствах LED, произ­водители светотехники сами уничтожают свой бизнес. Но если сегодня не «наступить на горло собственной песне», то завтра придут другие и сделают это куда более жестко.
Впрочем, существуют компании, специализирующи­еся только на производстве чипов. Это предприятия ра­диоэлектронной промышленности, и они не занимаются светотехникой. К их числу относится Nichia Chemical.
Итак, перечислим основных производителей.
Чипы и отдельные светодиоды производят компании Сгее (www.cree.com), LumiLeds Lighting (www.lumileds.com), Nichia Corporation (www.nichia.com), Opto Technology (www.optotech.com), Osram Opto Semiconductors (www.osram-os.com), GEL Core (www.gelcore.com).Массо­вое производство структур и чипов для светодиодов ведут тайваньские фирмы Lite-On, Taiwan Oasis и др.
В России светодиоды производят компании «Корвет Лайт» (www.corvette-lights.ru), «Светлана Оптоэлектро-ника» (www.svetlana-o.spb.ru), «Оптэл», «Оптоника» (www.optonica.ru). По конструкции и технологическому исполнению наши светодиоды не уступают зарубежным,специалисты перечисленных компаний имеют соответ­ствующие патенты. В Москве и Санкт-Петербурге есть возможность выращивать собственные чипы — напри­мер, эпитаксиальная установка имеется в Санкт-Петер­бургском физтехе, — но для промышленного производ­ства необходимо крупное финансирование, и пока наши компании используют зарубежные чипы. 24. Каковы основные производители светодиодных модулей и сборок и представленные ими модельные ряды?

Светодиоды и светодиодные модули на основе чипов собственного или чужого производства выпускают ком­пании Lumileds Lighting, OsramOpto Semiconductors, GEL Core, Vossloh-Schwabe (www.vossloh-schwabe.com, www.vs-optoelectronic.com), Color Kinetics(www.colorkinetics.com), Tridonic Atco (www.tridonic.com) и др. В этой статье приводятся мо­дельные ряды светодиодных модулей компанийOsram Opto Semiconductors, Vossloh-Schwabe и LumiLeds Lighting, представленные на российском рынке.

Алексей Рябов

LED телевизор, что это значит

Хотя по написанию LED схожа с OLED, но обозначает она совсем другую технологию построения экрана. Что значит жидкокристаллический LED телевизор — это тв с матрицей LCD и с подсветой на светодиодах.

И если OLED (Organic Light-Emitting Diode) это значит, что экран состоит из органических светоизлучающих диодов, то LED (Light Emitting Diode) – это использование диодов для подсветки матрицы жидкокристаллического телеприемника.

LED (Light Emitting Diode) – светоизлучающий диод, а в телевизионной технике эта аббревиатура означает экран на жидкокристаллической матрице (LCD) и с подсветкой от этих светоизлучающих диодов. После введения нового вида подсветки производители телевизоров в названиях моделей стали заменять «LCD» на «LED».

Это делалось скорее с маркетинговой точки зрения. На самом деле это была не новая технология экрана, а только другой вид подсветки. Но это название телевизоров сохранилось и применяется сегодня.

Как известно жк (lcd) экраны в телевизорах состоят из ячеек (пикселей) с жидкими кристаллами и в зависимости от положения кристалла в ячейке пропускает или нет свет. Так создается свечение экрана.

От качества жк матрицы зависят такие параметры как статическая контрастность, уровень черного, углы обзора, частота обновления, время отклика. Различают такие технологии производства матрицы на жидких кристаллах для телевизоров: TN, IPS (S-IPS, IPS-Pro, P-IPS, AH-IPS), VA/MVA/PVA, PLS.

На сегодня матрицы TN ушли с рынка из-за свего низкого качества по цветопередаче, они используются для мониторов пк.

Развитие получили матрицы IPS и VA со своими разновидностями. Появилась и новая матрица ADS.

От подсветки зависят такие параметры как яркость, цветопередача, цветовой охват, динамическая контрастность. Хотя правильнее рассматривать именно систему матрица+подсветка в телевизоре и для нее измерять параметры.

Производители утверждают, что применение светодиодной подсветки может увеличить:

• яркость,
• четкость изображения,
• цветовую гамму.

Еще снижается энергопотребление LED телевизора примерно на 40%. Так же в лед телевизорах не используется ртуть, которая применяется в лампах дневного света, что сказывается на экологии.

Действительно, современные сверх яркие светодиоды могут обеспечить высокую яркость изображения на дисплее.

Контрастность увеличивается и вводится понятие динамической контрастности, когда регулируется яркость свечения светодиодов локально для разных участков экрана, и засчет этого растет показатель динамической контрастности. При этом уровень статической контрастности телевизора остается одним и тем же, он зависит от матрицы дисплея.

Уровень черного так же улучшается за счет регулирования свечения диодов во время просмотра видео. На темной сцене уровень подсветки снижается и экран становится темнее, а отсюда и улучшается уровень черного.

А вот насчет увеличения цветовой гаммы телевизора, то здесь нужно рассматривать все подробнее.

Информация о цветовом охвате и цветовой гамме.

Белые или составные светодиоды

Технологически подсветка дисплея в LCD телевизоре осуществляется от светодиодов. Для этого используют белые диоды, свет от которых попадает на светофильтры и получают синий, зеленый и красный цвета. Подобный вид называется WLED.

Для улучшения цветового охвата сначала стали использовать в качестве подсветки сразу три вида светодиодов: красные, зеленые, синие. Такая технология называется RGB LED.

Но получить с помощью таких технологий нужный спектр света не получалось. И цветовой охват был недостаточен для использования в телевизорах UHD. Для решения этой проблемы были изобретены новые виды светодиодов в телевизорах.

Сейчас в премиум моделях телевизоров используются составные диоды (GB-R LED, RB-G LED) или квантовые точки.

В составных светодиодах объединяют синий и зеленый в один и покрывают красным люминофором (GB-R), или в другом случае объединяют красный и синий и покрывают зеленым люминофором (RB-G).

Подробная информация о различиях в подсветке WLED, RGB и GB-R LED.

Квантовые точки в LED телевизоре

Совсем другую технологию изменения подсветки WLED предложила компания Nanosys.

Эта технология называется Quantum Dot Enhancement Film (QDEF) и использует в своей работе «квантовые точки». Здесь используется синий светодиод, а в качестве светофильтра для получения зеленого и красного используются квантовые точки.

Квантовые точки в телевизоре заменяют часть диодов, в данном случае красные и зеленые. Остается только синий светодиод, который формирует поток света и для возбуждения квантовых точек и для работы синих суб-пикселей на экране. А поток света на красные и зеленые суб-пиксели формируют квантовые точки.

Подробнее о квантовых точках.

Методы лед подсветки

Для повышения качества изображения на экране телевизора появилась технология локального затемнения local dimming, по которой управление светодиодами происходит группами из нескольких диодов. Система local dimming имеет несколько недостатков:

1. Плохая однородность цвета на изображении, то есть заметны яркие и темные пятна на участках где ярко включена и выключена подсветка.
2. На контрастных переходах появляются цветные ореолы.
3. На темных участках пропадают детали изображения.

Эти недостатки трудно определить по обычной видео картинке на экране телевизора, поэтому сегодня метод локального затемнения широко используется в моделях с led подсветкой.

Так же можно разделить LED телевизоры по способу расположения светодиодов: Direct и Edge.

Direct — это когда диоды располагаются сзади экрана равномерно, в виде матрицы.

Edge – это когда они располагаются по периметру экрана совместно с рассеивающей панелью. При подобном расположении нельзя сделать эффективное локальное затемнение по методу local dimming.

При прямом (Direct) методе можно получить более равномерную подсветку, по сравнению с методом Edge, но увеличится толщина телевизора и энергопотребление за счет увеличения количества светодиодов. Сверхтонкие телевизоры (толщина может быть меньше 3 сантиметров) можно получить, только применяя расположение диодов Edge.

Из-за своей экономичности и при этом показывающей достаточно хорошие результаты, наиболее часто используется боковая (Edge) подсветка с локальным затемнением.

Что означает светодиод и как он работает? | Главная Руководства

Автор: Дэниел Хольцер Обновлено 17 декабря 2018 г.

Энергоэффективность в моде не без оснований. Выбор энергоэффективного освещения позволяет снизить счета за коммунальные услуги и уменьшить нагрузку на невозобновляемые источники энергии, на долю которых приходится 89 процентов производства энергии в США (см. Ссылки 4). Светодиоды, самые эффективные светильники на рынке, начинают появляться наряду с лампами накаливания и компактными люминесцентными лампами в хозяйственных магазинах и магазинах товаров для дома. Однако для многих они остаются загадкой, так как их внутреннее устройство немного отличается от обычных лампочек.

Определение

LED означает «светоизлучающий диод». Диод представляет собой электрический компонент с двумя клеммами, которые проводят электричество только в одном направлении. Под действием электрического тока диод излучает яркий свет вокруг маленькой лампочки. Как правило, диоды использовались во многих технологиях, таких как радиоприемники, телевизоры и компьютеры, в качестве электрического компонента для проводимости. (См. Ссылки 1)

Как они работают

Подключение диода к электрическому току возбуждает электроны внутри диода, заставляя их испускать фотоны, которые мы воспринимаем как свет. Цвет света является прямым результатом энергетической щели в полупроводнике диода. Это означает, что светодиоды легко и ярко воспроизводят спектр цветов, потребляя для этого очень мало электроэнергии. (См. ссылки 1)

Важность

При поиске энергоэффективного освещения светодиоды оказались наиболее эффективными из доступных ламп. По данным Министерства энергетики США, светодиоды с рейтингом Energy Star потребляют как минимум на 75 процентов меньше энергии, чем традиционные лампы накаливания, и служат в 25 раз дольше. Светодиоды даже превосходят лампы CFL (компактные люминесцентные лампы) по эффективности, в первую очередь потому, что их срок службы вдвое превышает срок службы CFL. Светодиоды более эффективны, чем лампы накаливания и компактные люминесцентные лампы, потому что они излучают свет в заданном направлении, а не рассеивают его во всех направлениях, и не требуют и не выделяют большого количества тепла. Лампы накаливания и компактные люминесцентные лампы выделяют большую часть своей энергии в виде тепла — 90 процентов и 80 процентов соответственно. (См. Ссылки 1)

Соображения

Самой большой проблемой для потребителей при покупке светодиодов для бытового освещения является первоначальная стоимость. В зависимости от размера и марки лампы светодиоды могут стоить в два-шесть раз дороже КЛЛ. При замене лампочек в нескольких осветительных приборах мысль о том, чтобы потратить сотни долларов на лампочки, отпугивает многих потенциальных клиентов. Однако производство светодиодов не только совершенствуется, но и увеличивается, что в ближайшем будущем будет означать большую доступность для потребителей. (См. ссылки 3)

Ресурсы

• Energy Star: светодиоды — Справочник покупателя жилья

Writer Bio

Даниэль Хольцер, проживающий в Южной Калифорнии, с 2004 г. работа появилась в Интернете на Green Your Apartment и других сайтах. Хольцер изучал английскую литературу в Калифорнийском государственном университете в Фуллертоне.

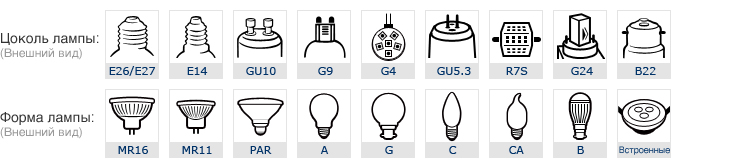

Что означает светодиод | Мистер Электрик

1. Дом
2. Блог
3. Что означает светодиод?

Долговечные и дешевые в эксплуатации благодаря достижениям в области технологий, которые делают их одним из самых экологичных источников света, светодиоды становятся все более популярной альтернативой лампам накаливания и КЛЛ. Но задумывались ли вы когда-нибудь, что означает светодиод?

Что означает светодиод?

LED расшифровывается как «светоизлучающие диоды». популярность — это их постоянно падающая цена. Почти такая же стоимость, как у ламп накаливания старой школы и компактных люминесцентных ламп, удивительная, казалось бы, передовая технология светодиодов на самом деле является результатом 100-летней научной диковины, превратившейся в многомиллионную линейку продуктов в руках множество ученых и инженеров.

Блестящая идея

Изготовленные из соединения, называемого арсенидом галлия, инфракрасные светодиоды первоначально назывались «полупроводниковыми излучающими диодами». Когда через этот полупроводниковый материал пропускали электрический ток, это приводило к электролюминесценции: излучение света. Позже, добавляя другие элементы к полупроводниковым материалам, ученые и исследователи смогли создать светодиоды с красными и желтыми оттенками, а также светодиоды, которые были больше и ярче. Хотя первоначально они были способны излучать только один цвет или частоту света, недавние достижения в области светодиодных технологий сделали их доступными в широком спектре оттенков, включая святой Грааль спектра освещения: белый свет широкого спектра, похожий на солнечный свет и неэффективного освещения лампами накаливания.

Блестящая конструкция

Намного более эффективная, чем ее предшественники накаливания, светодиодная лампа, сравнимая с 60-ваттной лампой накаливания, может создавать такое же количество света, используя всего 10 ватт, с дополнительным бонусом в виде очень небольшого тепловыделения. Хотя светодиоды не будут работать вечно, они имеют впечатляюще долгий срок службы: без нагреваемой нити накала из необычных газов лампы накаливания служат более 3 лет, если оставить их включенными 24 часа в сутки 7 дней в неделю. И они венчают достижение: гибкость использования во множестве приложений и сред, от морозильных камер до вашего крыльца, что побудило многих владельцев домов и предприятий перейти на светодиодное освещение.

Сильные последователи

Ожидается, что к 2030 году они составят 75 процентов продаж осветительных приборов, популярность светодиодов растет. Ожидается, что в течение следующих двух десятилетий светодиоды сократят энергопотребление на освещение на 50 процентов, обеспечивая ошеломляющую экономию энергии на 250 миллиардов долларов, внося 10 процентов в стоимость среднего счета за электроэнергию. Ожидается, что в течение следующих 20 лет использование светодиодов сократит выбросы углерода на 1800 тонн… при условии, что американцы перейдут на него.

Что вы освещаете светодиодами? Найдите свою цветовую температуру:

Для светодиодов температура в Кельвинах определяет оттенок светодиодного освещения…

• Менее 2000
  Лучше всего подходит для окружающего освещения, тусклое свечение ламп менее 2000K похоже на свет свечи.
• 2000-3000K
  Мягкое белое свечение с легким желтоватым оттенком этой температуры лучше всего подходит для гостиной, столовой, спальни и открытых жилых зон.
