Что светится в проводке ноль или фаза: Как определить фазу, ноль и заземление самому, подручными средствами?

Содержание

Маркировка проводов (N, PE, L)

Содержание

Маркировка провода домашней электросети
Расцветка электропроводки ускоряет электромонтаж
Расцветка фаз на электроподстанциях
Правила соблюдения расцветки электропроводки при монтаже

Маркировка провода домашней электросети

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

Рабочий нуль (N) – синего цвета, иногда красный.
Нулевой защитный проводник (PE) – желто-зеленого цвета.
Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Маркировка проводов

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

расцветка фаз

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

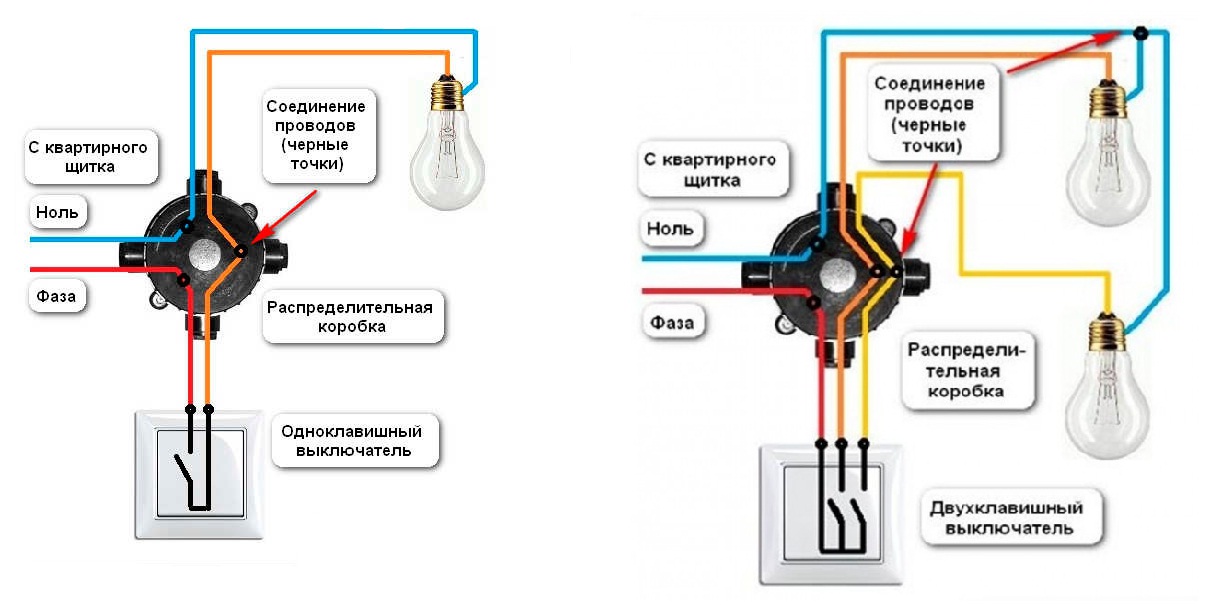

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Оцените качество статьи:

Ноль и фаза, что это такое?

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру.

Такой вопрос иногда возникает у начинающих электриков или владельцев квартир, которые хорошо владеют набором ремонтных инструментов, но раньше особо не вникали в устройство электропроводки. И вот наступил момент, когда перестала работать розетка или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому.

В этом случае первоочередная задача домашнего мастера заключается не в устранении возникшей неисправности, как кажется на первый взгляд, а в соблюдении правил электробезопасности, исключения возможности попасть под действие электрического тока.

Почему-то об этом многие забывают, пренебрегая своим здоровьем.

Все токоведущие части проводки должны быть надежно заизолированы, а контакты розеток спрятаны вглубь корпуса так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела. Даже механическая конструкция вилки, вставляемой в розетку, продумана таким образом, что держаться рукой за оба контакта и попасть под действие электрического тока довольно проблематично.

В обыденной жизни мы этого не замечаем и в сознании уже сложилась привычка не обращать внимания на электричество, которая может пагубно сказаться при проведении ремонтных работ с электроприборами. Поэтому изучите основные правила безопасности и будьте внимательны при обращении с электричеством.

Как устроена бытовая электропроводка

Электроэнергия в жилой дом приходит от трансформаторной подстанции, которая преобразует высоковольтное напряжение промышленной электросети в 380 вольт. Вторичные обмотки трансформатора соединены по схеме «звезда», когда выполнено подключение трех выводов к одной общей точке «0», а три оставшихся выведены на клеммы «А», «В», «С» (для увеличения нажмите на рисунок).

Соединенные вместе концы «0» подключены к контуру заземления подстанции. Здесь же выполнено расщепление нуля на;

рабочий ноль, показанный на картинке синим цветом;
защитный РЕ-проводник (желто-зеленая линия).

По этой схеме создаются все вновь строящиеся дома. Она называется системой TN-S. У нее на вход внутри распределительный щита дома подводятся три фазных провода и оба перечисленных нуля.

В зданиях старой постройки еще часто встречаются случаи отсутствия РЕ-проводника и четырех-, а не пятипроводная схема, которую обозначают индексом TN-C.

Фазы и ноли с выходной обмотки ТП воздушными проводами или подземными кабелями подводятся к вводному щиту многоэтажного дома, образуя трехфазную систему напряжения 380/220 вольт. Она разводится по подъездным щиткам. Внутрь жилой квартиры поступает напряжение одной фазы 220 вольт (на картинке выделены провода «А» и «О») и защитный проводник РЕ.

Последний элемент может отсутствовать, если не проведена реконструкция старой электропроводки здания.

Таким образом, «нулем» в квартире называют проводник, соединенный с контуром земли в трансформаторной подстанции и используемый для создания нагрузки от «фазы», подключенной к противоположному потенциальному концу обмотки на ТП. Защитный ноль, называемый еще РЕ-проводником, исключен из схемы электропитания и предназначен для ликвидации последствий возможных неисправностей и аварийных ситуаций с целью отвода возникающих токов повреждений.

Нагрузки в такой схеме распределяются равномерно за счет того, что на каждом этаже и стояках выполнена разводка и подключение определенных квартирных щитков к конкретным линиям 220 вольт внутри подъездного распределительного щита.

Система подводимых напряжений к дому и подъезду представляет собой равномерную «звезду», повторяющую все векторные характеристики ТП.

Когда в квартире выключены все электроприборы, а в розетках нет потребителей и напряжение к щитку подведено, то ток в этой цепи протекать не будет.

Сумма токов трехфазной сети складывается по законам векторной графики в нулевом проводе, возвращаясь к обмоткам трансформаторной подстанции величиной I0, или как еще ее называют 3I0.

Это рабочая, оптимальная и отработанная длительными годами система электроснабжения. Но, в ней тоже, как и в любом техническом устройстве, могут возникать поломки и неисправности. Чаще всего они связаны с низким качеством контактных соединений или же полным обрывом проводников в различных местах схемы.

Чем сопровождается обрыв провода в нуле или фазе

Оторвать или просто забыть подключить проводник к какому-нибудь устройству внутри квартиры не сложно. Такие случаи происходят так же часто, как и отгорания металлических тоководов при плохом электрическом контакте и повышенных нагрузках.

Если внутри квартирной проводки пропало соединение любого электроприемника с квартирным щитком, то этот прибор не будет работать. И абсолютно не важно, что разорвано: цепь нуля или фазы.

Такая же картина проявляется в случае, когда происходит обрыв проводника любой фазы, питающей внутридомовой или подъездный электрощит. Все квартиры, подключенные к этой линии с возникшей неисправностью, перестанут получать электроэнергию.

При этом в двух других цепочках все электроприборы будут функционировать нормально, а ток рабочего нулевого проводника I0 суммируется из двух оставшихся составляющих и будет соответствовать их величине.

Как видим, все перечисленные обрывы проводов связаны с отключением электропитания с квартиры. Они не вызывают повреждения бытовых приборов. Самая же опасная ситуация возникает при исчезновении соединения между контуром заземления трансформаторной подстанции и средней точкой подключения нагрузок внутридомового или подъездного электрощита.

Такая ситуация может возникнуть по разным причинам, но чаще всего она проявляется при работе бригад электриков, владеющих смежной специальностью дегустаторов…

В этом случае пропадает путь прохождения токов по рабочему нулю к контуру заземления (А0, В0, С0). Они начинают двигаться по внешним контурам АВ, ВС, СА к которым подключено суммарное напряжение 380 вольт.

На правой части картинки показано, что ток IАВ возник при подключении линейного напряжения к последовательно соединенным нагрузкам Ra и Rв двух квартир. В этой ситуации один хозяин может экономно отключить все электроприборы, а другой — использовать их по максимуму.

В результате действия закона Ома U=I∙R на одном квартирном щитке может оказаться очень маленькая величина напряжения, а на втором — близкая к линейному значению 380 вольт. Оно вызовет повреждение изоляции, работу электрооборудования при нерасчетных токах, повышенный нагрев и поломки.

Для предотвращения подобных случаев служат защиты от повышения напряжения, которые монтируются внутри квартирного щитка или дорогостоящих электроприборов: холодильников, морозильников и подобных устройств известных мировых производителей.

Как определить ноль и фазу в домашней проводке

При возникновении неисправностей в электрической сети чаще всего домашние мастера используют дешевую отвертку-индикатор напряжения китайского производства, показанную на верхней части картинки.

Она работает по принципу прохождения емкостного тока через тело оператора. Для этого внутри диэлектрического корпуса размещены:

оголенный наконечник в виде отвертки для присоединения к потенциалу фазы;
токоограничивающий резистор, снижающий амплитуду проходящего тока до безопасной величины;
неоновая лампочка, свечение которой при протекании тока свидетельствует о наличии потенциала фазы на проверяемом участке;
контактная площадка для создания цепи тока сквозь тело человека на потенциал земли.

Квалифицированные электрики используют для проверки наличия фазы более дорогостоящие многофункциональные индикаторы в форме отверток со светодиодом, свечением которого управляет транзисторная схема, питаемая от двух встроенных батареек, создающих напряжение 3 вольта.

Такие индикаторы кроме определения потенциала фазы способны выполнять другие дополнительные задачи. У них нет контактной площадки, к которой необходимо прикасаться при замерах.

Способ проверки наличия и отсутствия напряжения в гнездах обыкновенной розетки простым индикатором показан на фотографиях ниже.

На левом снимке хорошо видно, что свечение индикаторной лампочки при дневном свете плохо заметно, поэтому требует повышенного внимания при работе.

Контакт, на котором индикатор засвечивается, является фазой. На рабочем и защитном нуле неоновая лампочка не должна светиться. Любое обратное действие индикатора свидетельствует о неисправностях в схеме подключения.

При эксплуатации такой отвертки необходимо обращать внимание на целостность изоляции и не прикасаться к оголенному выводу индикатора, находящемуся под напряжением.

На следующих фотографиях показан способ определения напряжения в той же розетке с помощью старого тестера, работающего в режиме вольтметра.

Стрелка прибора показывает:

220 вольт между фазой и рабочим нулем;
отсутствие разницы потенциалов между рабочим и защитным нулем;
отсутствие напряжения между фазой и защитным нулем.

Последний случай является исключением. Стрелка в нормальной схеме должна тоже показывать напряжение 220 вольт. Но оно в нашей розетке отсутствует по той причине, что здание старой постройки еще не прошло этап реконструкции электропроводки, а хозяин квартиры, выполнивший последний ремонт, сделал разводку РЕ-проводника в своих помещениях, но не подключил его к заземляющим контактам розеток и шинке РЕ-проводника квартирного щитка.

Эта операция будет проводиться после перевода здания с системы TN-C на TN-C-S. Когда он завершится, стрелка вольтметра будет находиться в положении, отмеченном красной линией, показывать 220 вольт.

Особенности поиска неисправностей

Простое определение наличия или отсутствия напряжения не всегда позволяет точно определить состояние схемы. Наличие различных положений выключателей может ввести мастера в заблуждение. Например, на картинке ниже показан типичный случай, когда при отключенном выключателе на фазном проводе светильника в точке «К» не будет напряжения даже при исправной схеме.

Поэтому при проведении замеров и поисках неисправностей следует внимательно анализировать все возможные случаи.

Ранее ЭлектроВести писали, что в Энергодаре Запорожской области на тепловой электростанции была авария, в результате которой город и еще несколько населенных пунктов находились без света.

По материалам: electrik.info.

Блок управления свечами накаливания: все, что вам нужно знать

Если бы вы сравнили современные дизельные автомобили с автомобилями 30, 20 или даже всего 10 лет назад, вы были бы поражены различиями. Современные дизельные автомобили тише, эффективнее и намного экологичнее.

Частично эти экологические сертификаты связаны с инновациями BERU в технологии свечей накаливания. На самом деле, без этих инноваций маловероятно, что выбросы дизельных автомобилей будут такими же низкими, как сейчас, а это означает, что маловероятно, что вы вообще увидите (m) какие-либо дизельные автомобили на дорогах.

Чтобы узнать, как блоки управления свечами накаливания BERU сокращают выбросы и как они взаимодействуют со свечами накаливания BERU, нам нужно более подробно изучить отдельные компоненты, из которых состоит система свечей накаливания, и то, как BERU продолжает продвигать инновации. .

Внутри каждого цилиндра вашего дизельного автомобиля находится свеча накаливания, готовая к нагреву до чрезвычайно высоких температур (1300° Цельсия для керамических свечей накаливания) при распылении топливно-воздушной смеси под давлением. Высокая температура обеспечивает эффективное сгорание топлива с минимально возможным количеством выбросов.

Компактные свечи накаливания BERU обеспечивают время прогрева всего за 2 секунды или меньше при использовании в сочетании с системой мгновенного запуска (ISS) даже при температуре наружного воздуха -30°C.

Основные типы свечей накаливания BERU:

Свечи накаливания с датчиком давления (PSG)

Датчик и электроника в штифте PSG оптимизируют работу свечи накаливания, значительно снижая количество выхлопных газов. Генераторы BERU PSG — первые в мире устройства, позволяющие регулировать процессы сгорания внутри системы с замкнутым контуром.

Керамические свечи накаливания (CGP)

CGP обеспечивают высокую максимальную температуру 1300°C менее чем за 3 секунды для идеального сгорания топлива.

Свечи накаливания из высокотехнологичной стали

Идеальное быстродействующее, долговечное и экологичное решение для двух- и трехфазных технологий накаливания.

Свечи накаливания для коммерческого транспорта

BERU также предлагает ряд свечей накаливания, предназначенных для фургонов, грузовиков и другого промышленного оборудования.

Для получения дополнительной информации о свечах накаливания читайте наш блог о свечах накаливания или ознакомьтесь с нашим каталогом.

Что такое блок управления свечей накаливания?

Блок управления свечами накаливания BERU контролирует свечи накаливания в вашем двигателе и управляет ими. Он анализирует информацию от блока управления двигателем (ECU), чтобы определить, как добиться оптимальной работы ваших свечей накаливания, чтобы соответствовать все более строгим стандартам выхлопных газов.

Блок управления свечами накаливания BERU регулирует время, величину электрического тока (требуемое тепло) и продолжительность для каждой свечи накаливания, чтобы оптимизировать работу двигателя. Каждый из этих элементов важен. Если свеча накаливания не включена достаточно долго или до достаточно высокой температуры, топливная смесь не воспламенится эффективно. И если она включена слишком долго, свеча накаливания может получить повреждения или ускоренный износ.

Блок управления свечами накаливания BERU использует трехфазную технологию для обеспечения оптимальной работы свечей накаливания:

Фаза 1: предварительный нагрев запускается при включении зажигания. Свечи накаливания быстро нагреваются до 1300°С.
Фаза 2: Подогрев во время запуска для обеспечения оптимального сгорания топлива.
Фаза 3: Догрев. Свечи накаливания BERU продолжают нагреваться в течение примерно 3 минут после запуска двигателя. Это увеличенное время работы свечей накаливания помогает завершить процесс сгорания и снизить уровень шума при нагреве камер сгорания.

Кроме того, когда двигатель не работает должным образом, блок управления свечами накаливания BERU предлагает дополнительные диагностические данные.

Усовершенствованная технология BERU повышает эффективность процесса зажигания, значительно сокращая время запуска, особенно в холодную погоду.

Существует три основных типа блоков управления свечами накаливания BERU:

Воздействие плавающей нейтрали в системе распределения электроэнергии

← Параллельная работа трансформаторов

Допуск по электробезопасности (Qatar General Electricity) (Часть 1) →

28 июля 2012 г. 135 комментариев

Введение:

Если нейтральный проводник разомкнется, разорвется или ослабнет со стороны источника (распределительный трансформатор, генератор или со стороны нагрузки (распределительный щит потребителя), нейтральный провод системы распределения будет «плавать» или терять его эталонная точка заземления Состояние плавающей нейтрали может привести к тому, что напряжение будет плавать до максимума его фазного напряжения RMS относительно земли, подвергая его несимметричному состоянию нагрузки. 0054
Плавающая нейтраль Условия в сети питания имеют различное влияние в зависимости от типа источника питания, типа установки и балансировки нагрузки в распределении. Обрыв или ослабление нейтрали может привести к повреждению подключенной нагрузки или созданию опасного напряжения прикосновения к корпусу оборудования. Здесь мы пытаемся понять состояние плавающей нейтрали в системе распределения Т-Т.

Что такое плавающая нейтраль?

Если точка звезды несбалансированной нагрузки не соединена с точкой звезды ее источника питания (распределительного трансформатора или генератора), то фазное напряжение не остается одинаковым на каждой фазе, а изменяется в зависимости от несбалансированной нагрузки.
Поскольку Потенциал такой изолированной Звездной Точки или Нейтральной Точки всегда меняется и не фиксируется, она называется Плавающей Нейтральной.

Нормальное состояние питания и состояние плавающей нейтрали

Нормальное состояние питания:

утечка по каждой фазе на землю. Точка звезды будет оставаться близкой к 0 В в зависимости от распределения нагрузки и последующей утечки (более высокая нагрузка на фазу обычно означает более высокую утечку).
Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

3-фазная 3-проводная система:
Три фазы обладают свойствами, которые делают их очень востребованными в системах электроснабжения. Во-первых, фазные токи имеют тенденцию компенсировать друг друга (суммируя до нуля в случае линейной сбалансированной нагрузки). Это позволяет исключить нулевой провод на некоторых линиях. Во-вторых, передача мощности в линейную сбалансированную нагрузку постоянна.
3-фазная 4-проводная система для смешанной нагрузки:
Большинство бытовых нагрузок однофазные. Как правило, трехфазное питание либо не поступает в жилые дома, либо распределяется на главном распределительном щите.
Закон Кирхгофа о токах гласит, что сумма со знаком токов, поступающих в узел, равна нулю. Если нейтральная точка является узлом, то в сбалансированной системе одна фаза соответствует двум другим фазам, что приводит к отсутствию тока через нейтраль. Любой дисбаланс нагрузки приведет к протеканию тока по нейтрали, так что сумма нулей сохраняется.
Например, в сбалансированной системе ток, входящий в нейтральный узел с одной стороны фазы, считается положительным, а ток, входящий (фактически выходящий) в нейтральный узел с другой стороны, считается отрицательным.
Это становится более сложным для трехфазного питания, потому что теперь мы должны учитывать фазовый угол, но концепция точно такая же. Если мы соединены в звезду с нейтралью, то на нейтральном проводнике будет нулевой ток только в том случае, если три фазы имеют одинаковый ток на каждой. Если мы проведем векторный анализ, сложив sin(x), sin(x+120) и sin(x+240), мы получим ноль.
То же самое происходит, когда мы подключены треугольником, без нейтрали, но тогда дисбаланс возникает в системе распределения, за пределами сервисных трансформаторов, потому что система распределения, как правило, соединена звездой.
Нейтраль никогда не должна быть заземлена, кроме как в точке обслуживания, где нейтраль изначально заземлена (на распределительном трансформаторе). Это может настроить землю как путь для тока, чтобы вернуться к сервису. Любой разрыв на пути заземления будет подвергать потенциалу напряжения. Заземление нейтрали в трехфазной системе помогает стабилизировать фазные напряжения. Незаземленная нейтраль иногда называется «плавающей нейтралью» и имеет несколько ограниченных применений.

Состояние плавающей нейтрали:

Энергия поступает и выходит из помещения потребителей из распределительной сети, входя через фазу и выходя через нейтраль. Если есть разрыв в нейтральном обратном пути, электричество может двигаться по другому пути. Поток мощности, поступающий в одну фазу, возвращается через оставшиеся две фазы. Нейтральная точка не находится на уровне земли, но плавает до сетевого напряжения. Эта ситуация может быть очень опасной, и клиенты могут получить серьезный удар электрическим током, если коснутся чего-либо, находящегося под напряжением.

Обрыв нейтрали может быть трудно обнаружить, а в некоторых случаях его трудно идентифицировать. Иногда неисправность нейтрали может быть обозначена мигающими огнями или покалыванием. Если в вашем доме мерцает свет или звенят краны, вам может грозить серьезная травма или даже смерть.

Измерение напряжения между нейтралью и землей:

Эмпирическое правило, используемое многими в отрасли, заключается в том, что напряжение нейтрали в 2 В или менее в розетке нормально, в то время как несколько вольт или более указывают на перегрузку. ; 5В рассматривается как верхний предел.
Низкое значение : Если напряжение нейтрали относительно земли в розетке низкое, значит, система исправна. Если оно высокое, то вам все равно необходимо определить, связана ли проблема в основном на уровне ответвления или в основном на уровне панели.
Напряжение между нейтралью и землей существует из-за падения IR тока, проходящего через нейтраль обратно к соединению нейтрали с землей. Если система правильно подключена, не должно быть никакой связи между нейтралью и землей, кроме как на трансформаторе источника (на том, что NEC называет источником отдельно производной системы или SDS, который обычно является трансформатором). В этой ситуации на заземляющем проводнике практически не должно быть тока и, следовательно, на нем не должно быть падения ИК-излучения. По сути, заземляющий провод можно использовать в качестве длинного тестового провода, ведущего обратно к соединению нейтрали с землей.
Высокое значение: Высокое значение может указывать на общую нейтраль ответвления, т. е. нейтраль, совместно используемую несколькими ответвленными цепями. Эта общая нейтраль просто увеличивает вероятность перегрузки, а также влияния одной цепи на другую.
Нулевое значение: Некоторое значение напряжения нейтрали относительно земли является нормальным в нагруженной цепи. Если показания стабильны вблизи 0В. Существует подозрение на недопустимое соединение нейтрали с землей в розетке (часто из-за потери жил нейтрали, касающейся какой-либо точки заземления) или на вспомогательной панели. Любые соединения нейтрали с землей, кроме тех, которые находятся на источнике трансформатора (и/или главной панели), должны быть удалены, чтобы предотвратить протекание обратных токов через заземляющие проводники.

Различные факторы, вызывающие нейтральное плавание:

Существует несколько факторов, которые определяют как причину нейтрального плавания. Воздействие плавающей нейтрали зависит от положения, в котором нейтраль нарушается

1) На трехфазном распределительном трансформаторе:

Неисправность нейтрали трансформатора чаще всего связана с выходом из строя втулки нейтрали.
Использование отвода линии на вводе трансформатора определено как основная причина отказа нейтрального проводника на вводе трансформатора. Гайка на отводе со временем ослабевает из-за вибрации и разницы температур, что приводит к горячему соединению. Проводник начал плавиться, и в результате нейтраль оборвалась.
Плохое мастерство монтажного и технического персонала также является одной из причин отказа нейтрали.
Обрыв нейтрали трехфазного трансформатора приведет к тому, что напряжение поднимется до линейного напряжения в зависимости от балансировки нагрузки в системе. Этот тип нейтрального плавания может повредить оборудование клиента, подключенное к источнику питания.
В нормальных условиях ток течет от фазы к нагрузке, затем к нагрузке и обратно к источнику (распределительному трансформатору). Когда нейтраль разорвана, ток от красной фазы возвращается к синей или желтой фазе, что приводит к линейному напряжению между нагрузками.
Некоторые клиенты будут испытывать перенапряжение, а некоторые — низкое напряжение.

2) Обрыв нейтрального проводника ВЛ в линии НН:

Воздействие обрыва нейтрального проводника ВЛ на ВЛ НН будет таким же, как и при обрыве на трансформаторе.
Напряжение питания плавает до напряжения сети вместо фазного напряжения. Этот тип неисправности может привести к повреждению клиентского оборудования, подключенного к источнику питания.

3) Обрыв рабочего нейтрального проводника:

Обрыв нейтрали рабочего проводника приведет только к потере питания в точке потребителя. Отсутствие каких-либо повреждений клиентского оборудования.

4) Высокое сопротивление заземления нейтрали распределительного трансформатора:

Хорошее сопротивление заземления нейтрали Яма нейтрали обеспечивает путь с низким сопротивлением для утечки тока нейтрали в землю. Высокое сопротивление заземления может обеспечить высокоомный путь для заземления нейтрали распределительного трансформатора.
Предельное сопротивление заземления должно быть достаточно низким, чтобы обеспечить достаточный ток короткого замыкания для своевременного срабатывания защитных устройств и уменьшить смещение нейтрали.

5) Перегрузка и дисбаланс нагрузки:

Распределительная сеть Перегрузка в сочетании с плохим распределением нагрузки является одной из основных причин отказа нейтрали.
Нейтраль должна быть спроектирована таким образом, чтобы в нейтральный проводник протекал минимальный ток. Теоретически предполагается, что ток в нейтрали равен нулю из-за компенсации из-за смещения фаз фазного тока на 120 градусов.
IN= IR<0 + IY<120 + IB<-120.
В перегруженной несбалансированной сети большой ток будет протекать через нейтраль, что приведет к разрыву нейтрали в самой слабой точке.

6) Общая нейтраль

В некоторых зданиях две или три фазы имеют общую нейтраль. Первоначальная идея состояла в том, чтобы продублировать на уровне ответвления четырехпроводную (три фазы и нейтраль) разводку щитов. Теоретически на нейтраль будет возвращаться только неуравновешенный ток. Это позволяет одной нейтрали выполнять работу для трех фаз. Это сокращение проводки быстро стало тупиковым с ростом однофазных нелинейных нагрузок. Проблема в том, что ток нулевой последовательности
От нелинейных нагрузок, в первую очередь третьей гармоники, арифметически складываются и возвращаются на нейтраль. В дополнение к потенциальной проблеме безопасности из-за перегрева малогабаритной нейтрали дополнительный ток нейтрали создает более высокое напряжение между нейтралью и землей. Это напряжение между нейтралью и землей вычитается из напряжения между фазой и нейтралью, доступного для нагрузки. Если вы начинаете чувствовать, что общие нейтрали — одна из худших идей, которые когда-либо были воплощены в медь.

7) Плохое качество изготовления и обслуживания:

Обычно обслуживающий персонал не уделяет внимания сети низкого напряжения. Слабая или неадекватная затяжка нейтрального проводника повлияет на непрерывность нейтрали, что может привести к плаванию нейтрали.

Как определить состояние плавающей нейтрали в панели:

Давайте рассмотрим один пример, чтобы понять состояние плавающей нейтрали. У нас есть трансформатор, вторичная обмотка которого соединена звездой, фаза к нейтрали = 240 В и фаза к фазе = 440 В.

Условие (1): Нейтраль не плавающая

Независимо от того, заземлена ли нейтраль, напряжения остаются одинаковыми: 240 В между фазой и нейтралью и 440 В между фазами. Нейтраль не плавает.

Условие (2): нейтраль плавает

Все приборы подключены: панели, а в цепи есть приборы, подключенные к розеткам. В этой ситуации, если вы поместите тестер напряжения с неоновой лампой на нейтральный провод, он будет светиться так же, как если бы он был под напряжением, потому что на него подается очень небольшой ток, поступающий от фазного питания через подключенное устройство ( s) к нейтральному проводу.
Все приборы отключены: Если вы отключите все приборы, освещение и все остальное, что может быть подключено к цепи, нейтраль больше не будет казаться активной, потому что больше нет пути от нее к фазе питания.
Межфазное напряжение: Счетчик показывает 440 В переменного тока. (Никакого влияния на 3-фазную нагрузку)
Напряжение между фазой и нейтралью: Счетчик показывает от 110 В до 330 В переменного тока.
Напряжение нейтрали относительно земли: Счетчик показывает 110В.
Напряжение фаза-земля: Счетчик показывает 120 В.
Это связано с тем, что нейтраль «плавает» над потенциалом земли (110 В + 120 В = 230 В переменного тока). В результате выход изолирован от заземления системы, а полное выходное напряжение 230 В находится между линией и нейтралью без заземления.
Если внезапно отключить нейтраль от нейтрали трансформатора, но оставить цепи нагрузки такими, какие они есть, тогда нейтраль со стороны нагрузки станет плавающей, поскольку оборудование, подключенное между фазой и нейтралью, станет между фазой (R к Y, Y к B) , и поскольку они имеют разные номиналы, искусственная результирующая нейтраль будет плавающей, так что напряжения, присутствующие на различном оборудовании, будут больше не 240 В, а где-то между 0 (не совсем) и 440 В (тоже не точно) . Это означает, что на одной линии фаза к фазе у некоторых будет меньше 240 В, а у некоторых будет выше, почти до 415 В. Все зависит от импеданса каждого подключенного элемента.
В несимметричной системе, если нейтраль отключена от источника, нейтраль становится плавающей нейтралью и смещается в положение, которое ближе к фазе с большей нагрузкой и дальше от фазы с меньшей нагрузкой. Предположим, что несимметричная трехфазная система имеет нагрузку 3 кВт в фазе R, нагрузку 2 кВт в фазе Y и нагрузку 1 кВт в фазе B. Если нейтраль этой системы отключена от сети, плавающая нейтраль будет ближе к фазе R и дальше от фазы B. Таким образом, нагрузки с фазой B будут испытывать большее напряжение, чем обычно, а нагрузки с фазой R будут испытывать меньшее напряжение. Нагрузки в фазе Y будут испытывать почти одинаковое напряжение. Отключение нейтрали для несбалансированной системы опасно для нагрузок. Из-за более высокого или более низкого напряжения оборудование, скорее всего, будет повреждено.
Здесь мы видим, что нейтральное плавающее состояние не влияет на 3-фазную нагрузку, но влияет только на 1-фазную нагрузку

Как устранить нейтральное плавание:

Для предотвращения нейтрального плавания необходимо учитывать некоторые моменты.

a) Используйте 4-полюсный выключатель/автоматический выключатель/автоматический выключатель в распределительном щите:

Плавающая нейтраль может стать серьезной проблемой. Предположим, у нас есть панель выключателя с 3-полюсным выключателем для трех фаз и шиной для нейтрали для 3-фазных входов и нейтралью (здесь мы не использовали 4-полюсный выключатель). Напряжение между каждой фазой составляет 440 В, а напряжение между каждой фазой и нейтралью составляет 230 В. У нас есть одиночные выключатели, питающие нагрузки, которым требуется 230 Вольт. Эти нагрузки на 230 В имеют одну линию, питаемую от выключателя, и нейтраль.

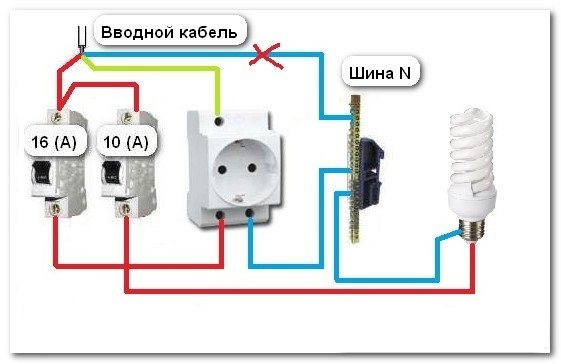

А теперь предположим, что нейтраль ослабла, окислилась или каким-то образом отсоединилась в панели или, может быть, даже там, откуда поступает питание. Нагрузки 440 В не будут затронуты, однако нагрузки 230 В могут иметь серьезные проблемы. С этим условием плавающей нейтрали вы обнаружите, что одна из двух линий повысится с 230 вольт до 340 или 350, а другая линия понизится до 110 или 120 вольт. Половина вашего 230-вольтового оборудования перейдет в состояние высокого напряжения из-за перенапряжения, а другая половина не будет работать из-за низкого напряжения. Так что будьте осторожны с плавающими нейтралями.
Просто используйте ELCB, RCBO или 4-полюсный автоматический выключатель в качестве источника питания в 3-фазной системе питания, поскольку при размыкании нейтрали отключается вся подача без повреждения системы.

b) Использование стабилизатора напряжения:

При отказе нейтрали в трехфазной системе подключенные нагрузки подключаются между фазами благодаря плавающей нейтрали. Следовательно, в зависимости от сопротивления нагрузки на этих фазах напряжение колеблется от 230 В до 400 В. Подходящий сервостабилизатор с широким диапазоном входного напряжения с отсечкой высокого и низкого уровня может помочь в защите оборудования.

c) Хорошее качество изготовления и обслуживания:

Укажите более высокий приоритет при обслуживании сети низкого напряжения. Затяните или примените соответствующий крутящий момент для затягивания нейтрального проводника в системе низкого напряжения

Заключение:

Неисправность с плавающей нейтралью (отключенная нейтраль) ОЧЕНЬ НЕБЕЗОПАСНО , потому что если прибор не работает, и кто-то, кто не знает о плавающей нейтрали, может легко коснуться нейтрального провода, чтобы узнать, почему приборы не работает, когда они подключены к цепи и получают сильный удар. Однофазные приборы предназначены для работы с нормальным фазным напряжением, когда они получают линейное напряжение. Устройства могут повредиться. Отключенная неисправность нейтрали является очень небезопасным состоянием и должна быть устранена как можно скорее путем устранения неполадок точных проводов, чтобы проверить, а затем правильно подключить.

Нравится:

Нравится Загрузка…

Рубрика: Без рубрики

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications).

РубрикаРазное
