Что такое гидрострелка (гидравлический разделитель) в системе отопления

Гидрострелка, ее определение и установка

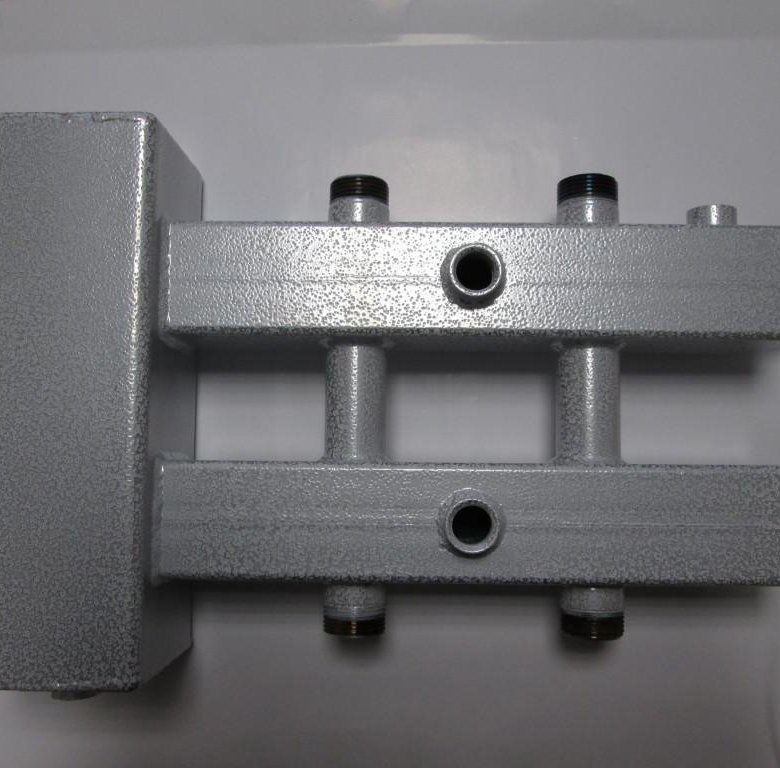

Гидравлический разделитель или гидрострелка подразумевает часть квадратной или круглой трубы с патрубками. Внутри обычно пустота или установлены две сетки, одна сверху, а другая снизу. Они отсеивают загрязнения и способствуют отхождению пузырьков воздуха.

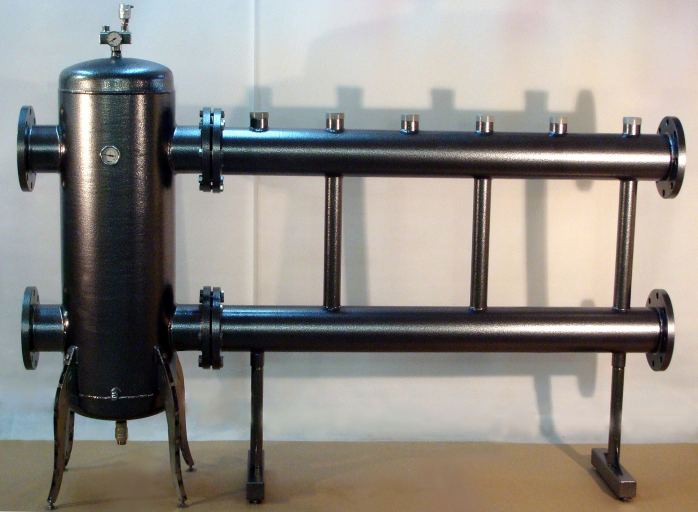

Промышленные гидрострелки

В отопительных системах гидрострелки устанавливаются между отопительными контурами и котлом. Можно расположить по вертикали или по горизонтали, но первый вариант используется чаще. В этом случае сверху ставят воздухоотводчик, работающий автоматически, а снизу помещается запорный кран. Через него сливается грязная вода. При постановке гидроразделителя вертикально он способствует удалению загрязнений и отводу излишков воздуха.

Особенности работы и назначение

Гидрострелка необходима для систем с разветвлениями, где устанавливается сразу несколько насосов. Она позволяет сделать расход теплоносителя оптимальным, осуществляет гидравлическую развязку насосов отопительной системы. Гидравлический разделитель купить можно в компании «Лавита Сибирь» в городе Новосибирске.

Место гидрострелки в отопительных системах

Гидрострелка устанавливается, когда система включает в себя более одного насоса, первый располагается по контуру котла, другие по контурам систем:

• теплые полы;
• радиаторы;
• бойлеры.

Для оптимальной службы следует подбирать производительность, чтобы насос котла перекачивал большее количество теплоносителя, чем все остальные системы.

Отопительные системы способны работать с различной производительностью, нередко бывает, что главный насос работает с большой мощностью по сравнению с другими. Когда он включается, то все насосы необходимо установить в коллекторный узел, связывать друг с другом. Чтобы все они оптимально работали, следует установить гидрострелку.

Рабочие способности

Отопительные системы с гидрострелками работают в нескольких режимах:

Насос в котле способен прокачать достаточное для всей системы количество теплоносителя. Но такое случается в исключительных ситуациях. Современные отопительные системы подстраиваются под температурный режим помещения или носителя тепла. Оборудование самостоятельно, даже по окончании его настройки, нарушает общую производительность.

Выбор

Гидравлический разделитель следует выбирать внимательно, учесть наиболее высокие параметры скорости работы теплоносителя. При большой скорости движения воды по трубам часто можно услышать шумы. Для ликвидации этого максимальной скоростью считается значение 0,2 м/с.

Покупка или самопроизводство – что выгодней?

Гидрострелка по стоимости варьируется в пределах 190 – 310 $, конечная цена зависит от марки. Для снижения затрат многие решаются выполнить изделие собственноручно. Для этого потребуется умение варить, ну а материалы можно купить без проблем. При этом следует учитывать некоторые нюансы:

• резьба симметричная и качественно прорезанная;
• стенки равномерные по толщине.

Следует помнить, что выполненное самостоятельно изделие вряд ли будет хорошего качества.

Все сгоны с качественной резьбой найти очень проблематично. Швы требуют хорошей проработки, ведь отопление работает с высоким давлением. Сделать гидрострелку самостоятельно очень непросто. Если нужные навыки по сварке отсутствуют, то предстоит найти мастера, который дорого возьмет за оказание услуг. Именно поэтому желательно купить гидравлический разделитель. Это можно сделать в Новосибирске в компании «Лавита Сибирь».

Гидравлическая стрелка

• VALTEC

Назначение и принцип действия

Гидравлическая стрелка (гидрострелка, гидравлический разделитель) служит для разделения и увязки первичного и вторичного контуров системы отопления. При этом под вторичным контуром понимается совокупность контуров потребителей тепла – петель теплого пола, радиаторного отопления, горячего водоснабжения. Поскольку нагрузка на эти подсистемы не постоянна, переменны и термогидравлические параметры (температура, расход, давление) вторичного контура в целом. В то же время для нормальной работы источника тепла (отопительного котла) желательна стабильность данных характеристик. Обеспечить теплогенератору такую стабильность и позволяет гидравлическая стрелка, установленная между котлом и потребителями (рис. 1).

Рис.1. Гидравлическая стрелка в системе отопления

Действие гидравлического разделителя основано на значительном увеличении сечения потока теплоносителя: как правило, гидрострелку выполняют таким образом, чтобы диаметр ее корпуса (колбы) в три раза превышал диаметр наибольшего присоединительного патрубка или чтобы поперечное сечение корпуса равнялось суммарному сечению всех патрубков.

При увеличении диаметра потока в три раза его скорость снижается в девять, а динамическое давление – в 81 раз (и там, и там – квадратичная зависимость). Это позволяет утверждать, что перепады давлений между присоединяемыми к гидрострелке трубопроводами ничтожно малы.

Режимы работы

Говоря о гидравлической стрелке нередко проводят аналогию со стрелкой железнодорожной. Их работа, действительно, схожа: оба устройства задают нужное направление движения, в одном случае – транспорта, в другом – теплоносителя. Разница в том, что «переключение» гидрострелки не требует какого-либо внешнего усилия, а происходит само собой, в зависимости от потребления тепла и горячей воды. Ниже рассмотрены режимы работы гидравлического разделителя.

Режим 1. Нагрузка на систему отопления такова, что расход первичного и вторичного совпадают, т.е. нагретый котлом теплоноситель полностью передается потребителям, и его достаточно (G₁ = G₁₁ = G₂ = G₂₁, Т₁ = Т₁₁, T₂₁ = T₂). В этом случае гидрострелка «включена» напрямую и работает как два раздельных трубопровода. Схема движения, хромограммы скоростей и давлений теплоносителя в корпусе разделителя показаны для этого режима на рис. 2. Такой режим можно назвать расчетным.

Рис. 2.

Режим 2. Система отопления нагружена. Суммарный расход потребителей превышает расход в контуре источника тепла (G₁ < G₁₁, Т₁ > Т₁₁; Т₂₁ = Т₂; G₁ = G₂; G₁₁ = G₂₁). Разность расходов компенсируется подмесом в линию подачи вторичного контура части теплоносителя из его «обратки» (рис. 3). Режим описывают следующие формулы: ΔТ₁ = Т₁ – Т₂ = Q/c · G₁, ΔТ₂ = Т₁₁ – Т₂₁ = Q/c · G₁₁, Т₂ = Т₁ – ΔТ₁, Т₁₁ = Т₂₁ + ΔТ₂.

Рис. 3.

Режим 3. Потребление тепла понижено (например, в межсезонье), и расход теплоносителя во вторичном контуре меньше, чем в первичном (G₁ > G₁₁, Т₁ = Т₁₁, Т₂₁ ˂ T₂, G₁ = G₂, G₁₁ = G₂₁). При этом избыток теплоносителя возвращается к котлу через гидрострелку, не попадая во вторичный контур (рис. 4). Расчетные формулы: ΔТ₁ = Т₁ – Т₂ = Q/c· G₁; ΔТ₂ = Т₁₁ – Т₂₁ = Q/c· G₁₁; Т₂ = Т₁ – ΔТ₁; Т₁₁ = Т₁; Т₂₁ = Т₁₁ – ΔТ₂. Данный режим является оптимальным при необходимости защиты котла от так называемой низкотемпературной коррозии.

Рис. 4.

При отсутствии потоков по контурам системы отопления гидравлический разделитель не препятствует естественной (за счет гравитационных сил) циркуляции теплоносителя, что демонстрирует хромограмма, представленная на рис. 5.

Рис. 5. Хромограмма температуры в статическом режиме

Конструкция и оснащение

Благодаря резкому снижению скорости потока в гидрострелке, ее конструкции и пространственному расположению (справедливо для вертикальных гидроразделителей) данный элемент является идеальной точкой системы для удаления из теплоносителя воздуха и шлама. (Отметим, впрочем, что не все производители оборудования реализуют такие функции).

На рис. 6. показана гидравлическая стрелка VT.VAR.00 (схема, конструкция и габариты), поставляемая фирмой VALTEC в качестве одного из модулей системы быстрого монтажа VARIMIX. Для удаления воздуха, скапливающегося в верней части колбы, разделитель оснащен автоматическим воздухоотводчиком 1, для отведения осадка и слива теплоносителя предусмотрен дренажный шаровой кран 2. Отключение воздухоотводчика на время ремонта или обслуживания производится шаровым краном

5. Для контроля температуры и давления в подающем трубопроводе первичного контура предусмотрен термоманометр 3, температуры в обратном трубопроводе – термометр 4. На патрубках подачи и «обратки» имеются также гнезда для датчиков температуры 6, 7 (заглушены пробками). Корпус гидроразделителя изготовлен из бронзы OTS 60Pb2. Технические характеристики модуля приведены в табл. 1.

Рис. 6. Схема и конструкция гидравлической стрелки VT.VAR.00

Таблица 1. Технические характеристики гидрострелки VT.VAR.00

Характеристика	Значение
Рабочее давление, МПа	1,0
Пробное давление, МПа	1,5
Максимальная температура рабочей среды, °С	120
Допустимая температура окружающей среды, °С	От 0 до +60
Допустимая относительная влажность окружающей среды, %	80
Максимальный расход теплоносителя, кг/ч	4500
Максимальная подсоединенная тепловая мощность (при ΔТ = 20 °С), кВт	104
Масса комплекта, г	4500
Соединение с коллекторами	Фитинг VT. 0 606 1 1/4
Средний полный срок службы, лет	50

В 2015 г. VALTEC анонсировал выпуск гидравлического разделителя из нержавеющей стали VT.VAR05.SS. Выбор материала корпуса позволил снизить стоимость изделия, обеспечив ему высокую прочность и устойчивость к коррозии. При этом разработчики усовершенствовали и конструкцию гидрострелки (рис. 7), дополнив ее перфорированной перегородкой для снижения теплопотерь из-за конвекции теплоносителя – с примерно 7 до 2–3 %, а также спиральным перфорированным сепаратором – для более интенсивного удаления воздуха из рабочей среды.

Рис. 7. Конструкция гидравлической стрелки VT.VAR05.SS: 1 – манометр, 2 – дренажный клапан, 3 – автоматический воздухоотводчик, 4 – отсекающий клапан, 5 – дополнительные резьбовые патрубки, 6 – резьбовые пробки для дополнительных патрубков, 7 – спиральный перфорированный сепаратор, 8 – перфорированная перегородка

Гидравлическая стрелка из нержавеющей стали  комплектуется автоматическим воздухоотводчиком с отсекающим клапаном, дренажным краном, манометром.

Дополнительно на корпусе имеются патрубки для термометра, датчика температуры, магнитного шламоуловителя. Разделитель предназначен для систем отопления с рабочим давлением до 10 бар и температурой до 110 °С. Максимальная тепловая мощность при ΔТ = 20 °С – 120 и 200 кВт для моделей условным диаметром 1 и 1 1/4″ соответственно.

Пример расчета

Рассчитаем температуры Т₂, Т₁₁ и Т₂₁ для системы отопления тепловой мощностью Q = 45 кВт с температурой подачи T₁ = 80 °С, расходом в первичном контуре G₁ = 1500 кг/ч при расходе во вторичном контуре G₁₁ = 3000 кг/ч («нагруженный» режим работы). Формулы и результаты вычислений сведены в табл. 2.

Таблица. 2. Порядок расчета рабочих параметров

Величина	Формула, вычисление	Значение
Секундный расход в первичном контуре, кг/c	G1 = G1/3600 = 1500/3600	0,417
Секундный расход во вторичном контуре, кг/c	G11 = G11/3600 = 3000/3600	0,833
Перепад температур в первичном контуре, °С	ΔТ1 = Q/c· G1 = 45000 / (4186 · 0,417)	25,78
Перепад температур во вторичном контуре, °С	ΔТ2 = Q/c · G11= 45000 / (4186 · 0,833)	12,91
Температура обратного теплоносителя первичного контура, °С	Т2 = Т1 – ΔТ1 = 80 – 25,78	54,22
Температура обратного теплоносителя вторичного контура, °С	Т21 = Т2	54,22
Температура прямого теплоносителя вторичного контура, °С	Т11 = Т21 + ΔТ2 = 54,22 + 12,91	67,13

Дополнительно к сведению: 1) как правило, гидравлическую стрелку предусматривают в системах отопления мощностью от 40 кВт; 2) при проектировании системы с гидравлическим разделителем обычной конструкции следует учесть снижение тепловой мощности примерно на 10 %.
