что такое, какую выбрать, как работает, можно ли самому установить

Чтобы разобраться, что такое вытяжная вентиляция, и зачем она нужна, подойдем к вопросу издалека. Давайте вспомним дыхательную гимнастику йогов. Они утверждают, что недостаточно просто дышать полной грудью, необходимо подключать и брюшное дыхание. В таком случае организм будет лучше насыщаться кислородом, поскольку воздух проникнет в самые отдаленные уголки легких, проветрит их и не допустит застоя.

Квартира – это тоже живой организм. Не только потому что там, кроме хозяев, живет множество одноклеточных и насекомых, но и потому что это биоценоз, нуждающийся в полноценном дыхании. А такое дыхание невозможно без притока свежего воздуха.

Естественная вентиляция позволяет частично решить эту проблему, достаточно лишь открыть в квартире окна и дверь балкона. Если приоткрыть еще и входную дверь, то сквозняк поможет освежить воздух. Но далеко не всегда. На улице может быть плохая погода; в мегаполисах атмосфера загрязнена выхлопными газами и выбросами производства; в коридоре стоят запахи, распространяемые из других квартир – если у соседей сбежало молоко или жарится картошка с луком, то проветриванию приходит конец.

Все это свидетельствует о том, что без вытяжной вентиляции не обойтись.

Что такое вытяжная вентиляция

Вытяжная вентиляция – это техническое устройство, предназначенное для быстрого и эффективного удаления загрязненного или нагретого воздуха из помещения. Она широко применяется в жилых помещениях и чаще всего устанавливается на кухне, в санузлах и ванных комнатах, в каминных залах.

Вентиляция позволяет осуществлять регулярный приток воздуха. Благодаря чистоте и скорости обмена воздушных масс, постоянной влажности и температуре воздуха обеспечиваются комфортные условия для быта и работы.

При установке вытяжной вентиляции необходимо учитывать следующие параметры:

выбор наиболее оптимального места и условий для расположения вытяжного оборудования;
определение исходной частоты вентиляционного процесса;
предпосылки и факторы загрязнения воздуха;
определение кубического объема помещения с целью выбора вытяжной системы требуемой мощности.

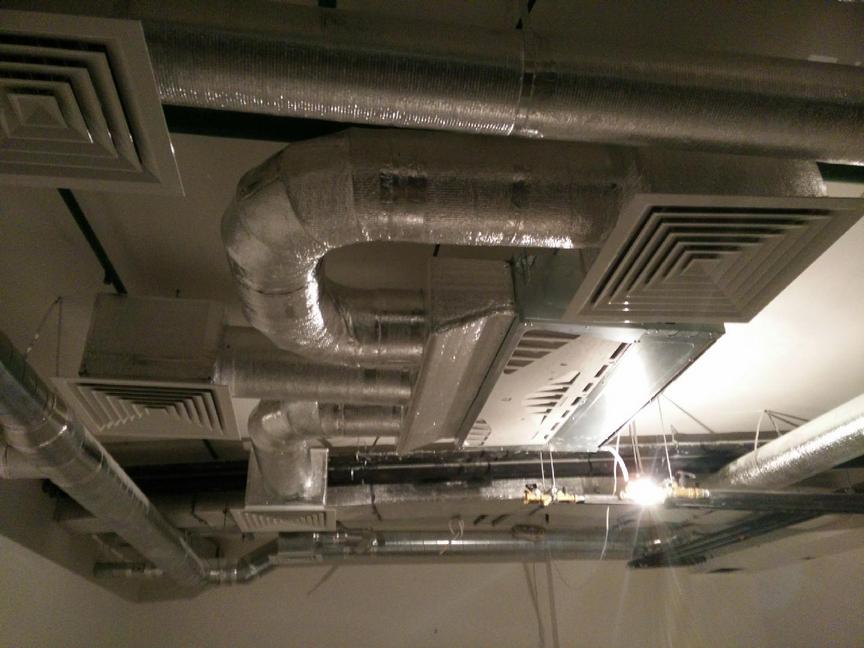

Современная вытяжная вентиляция является достаточно сложной механической системой, состоящей из следующих элементов:

вентиляционная установка или вентилятор;
взаимосвязанная система вентиляционных каналов;
фильтры;
охладительные или нагревательные приборы;
глушители шума на выходе и входе;
решетки;
обратные клапаны.

Благодаря такому механизму создается эффективное вентилирование, не зависящее от времени года и внешних факторов. Производительность данной системы по сравнению с естественной вентиляцией увеличивается в десятки раз.

Как работает вытяжная вентиляция

Вытяжная вентиляция, в отличие от естественной, является принудительной. Можно выделить следующие этапы в ее работе.

Первый этап. Вентилятор осуществляет забор свежего воздуха из внешней среды. Мощность нагнетания воздуха зависит от размера жилого помещения.

Второй этап. Очистка и нагрев воздуха в процессе его прохождения через фильтр и нагреватель. Происходит первичная обработка естественного воздуха в соответствии с нормативами.

Третий этап. Воздух подается в помещение по системе воздуховодов. Тем самым происходит процесс циркуляции воздуха в доме или квартире.

Четвертый этап. Осуществление оттока воздуха во внешнюю среду под воздействием вытяжного вентилятора.

Благодаря такому режиму работы в помещении поддерживается чистая атмосфера с оптимальным температурным режимом. В зависимости от размера квартиры или дома вытяжная вентиляционная система может быть более или менее энергозатратной и дорогой. Поэтому необходима разработка индивидуального проекта в соответствии с конкретными задачами.

Возможно также совмещение вытяжного вентилирования с кондиционированием. В результате этого создается благоприятный микроклимат, который автоматически поддерживается на протяжении длительного времени.

Какую выбрать вытяжную вентиляцию

Существуют следующие виды вытяжной вентиляции:

собственно вытяжная;
приточная с естественной вытяжкой;
приточно-вытяжная с рекуперацией тепла или без нее.

Выбор вытяжной вентиляции зависит от целого ряда факторов. Чтобы установить в доме или квартире наиболее подходящий вариант, необходимо обратить внимание на следующие характеристики вытяжной системы:

ее производительность;
удобство в эксплуатации;
шумовые особенности;
степень защищенности от высоких температур;
уровень защиты от влаги.

Вытяжная вентиляция — это техническое устройство, предназначенное для быстрого и эффективного удаления загрязненного или нагретого воздуха из помещения. Фото: shutterstock.com

Рассмотрим особенности вытяжной вентиляции.

В квартире вытяжные отверстия находятся на кухне и в ванной комнате, где наиболее высокая концентрация влажности и запахов. Поэтому именно там устанавливаются настенные вентиляторы (они монтируются вместо вентиляционной решетки) и кухонные вытяжки, которые отводят все запахи и влагу непосредственно от кухонной плиты.

Установка вентилятора является достаточно простой, а положительный эффект от его работы значительный. При выборе вентилятора необходимо обращать внимание на следующие обстоятельства:

обязательное наличие защиты от влаги;
достаточный уровень мощности для данного помещения;
лучше выбирать вентилятор с таймером, а не более простой вариант, когда вентилятор начинает работать с включением света в ванной комнате;
у вентилятора должен быть обратный клапан, который будет препятствовать возвращению отработанного воздуха, если сосед поставил у себя более мощный прибор.

Отличительные особенности вытяжных вентиляторов

Многообразие вытяжных вентиляторов поражает воображение. Чтобы ориентироваться в этом разнообразии и выбрать нужный прибор, необходимо рассмотреть особенности бытовых вентиляторов:

в зависимости от принципа работы они подразделяются на центробежные, осевые и комбинированные;
мощность вентилятора напрямую зависит от диаметра подключения;
вентиляторы различаются также типом присоединения к воздушному каналу;
в зависимости от способа регулирования скорости вентилятора выделяют двухскоростные, с плавным или ступенчатым электронным регулированием;
вентиляторы могут быть предназначены для периодического включения или для непрерывной работы;
существуют различные возможности управления вентиляторами: с помощью механического включения, таймеров, датчиков освещенности, движения, влажности;
отличия есть и в способе установки: вентиляторы могут встраиваться в стену или потолок, либо используется накладной монтаж.

Выбираем вентилятор для ванной комнаты и санузла

В ванной комнате практически всегда присутствует избыток влаги, что необходимо учитывать при выборе вентилятора. Прежде всего, в ванной более плотный воздух, а это требует повышенной мощности вытяжного прибора. Необходим также датчик влажности, хорошая изоляция и предохранение от брызг воды. Будет полезен и таймер задержки выключения, который позволит вентилятору работать до 20 минут после посещения ванной комнаты. Существуют таймеры, включающие вентилятор, если уровень влажности воздуха достигает определенного уровня.

Для санузла можно выбрать более простые вентиляторы, поскольку здесь главная проблема заключается в удалении микробов и неприятных запахов. Слишком мощный вентилятор не нужен, так как он будет чрезмерно охлаждать небольшое помещение. Подойдет вытяжной прибор, который включается вместе с зажиганием света. Хорошее решение – использование вентилятора с таймером задержки, что позволяет в течение 20-25 минут удалять неприятные запахи в туалете и автоматически выключаться.

Для санузла можно выбрать более простые вентиляторы, поскольку здесь главная проблема заключается в удалении микробов и неприятных запахов. Фото: shutterstock.com

Какой вентилятор выбрать на кухню

Кроме вытяжки, которая устраняет запахи пищи и пар непосредственно в зоне плиты, используются также вентиляторы, препятствующие распространению кухонной атмосферы по всей квартире. Даже при мощной вытяжке остатки пара, горячего воздуха и пищевых ароматов скапливаются под потолком кухни. Вытяжной вентилятор в такой ситуации оказывается весьма востребованным.

При выборе вентилятора на кухню, кроме нормативных показателей воздухообмена, зависящих от размера помещения, следует учитывать потребность в удалении излишков тепла от всех приборов, работающих на кухне. Необходимо принимать в расчет также количество жильцов, которые могут одновременно находиться в помещении.

Отработанный воздух обладает способностью не выветриваться сразу, а перемещаться по всей квартире, возвращаясь на кухню при выключенном вентиляторе. Поэтому следует использовать вентилятор с обратным клапаном. Специальная встроенная заслонка не допускает тяги с противоположной стороны. Тем самым воздух способен двигаться только в одном направлении – из помещения.

Вытяжные вентиляторы, устанавливаемые на кухне, должны быть снабжены хорошим фильтром. В процессе приготовления пищи в воздухе скапливаются частицы жира, эфира, масла, которые постепенно оседают на всех поверхностях. В процессе работы вентилятора жир вместе с загрязненным воздухом втягивается внутрь агрегата, но не проникает в саму шахту, а остается в вентиляторе. В конечном счете, это приводит к его поломке. При наличии плотного фильтра маслянистые вещества оседают на нем, предохраняя и вентилятор, и отводные пути от засорения. Примерно раз в полгода фильтр необходимо промывать и устанавливать на место.

Вытяжная вентиляция в доме

Что такое вытяжная вентиляция и какие задачи она решает
Типы вентиляции дома
Виды приточного оборудования
Организация вытяжной вентиляции
Вентиляция с рекуперацией тепла

Что такое вытяжная вентиляция и какие задачи она решает

Вытяжная вентиляция в противовес приточной обеспечивает вывод отработанного воздуха из помещения наружу. Однако, как и приточная, вытяжная вентиляция редко используется сама по себе в жилых домах и квартирах. Как правило, она является частью приточно-вытяжной установки. Тем не менее, вытяжная вентиляция решает свои задачи, главной из которых является удаление отработанного/загрязнённого воздуха из помещения.

Типы вентиляции дома

Приточная вентиляция, насколько бы качественной она ни была, не способна в одиночку обеспечить комфортные условия пребывания в закрытых помещениях. Ведь приток свежего воздуха подразумевает под собой вывод отработанного ровно в таком же объёме. При этом очень важно правильно рассчитать ещё и скорость движения воздуха (воздухообмена), ведь сквозняки или резкое изменение температуры способны только ухудшить атмосферу в доме, являясь причиной частых простудных заболеваний. Вот тут-то и встаёт вопрос, какую вентиляцию лучше выбрать: естественную или механическую?

Основным критерием, определяющим выбор типа системы вентиляции, является скорость движения воздуха, которая составляет:

· для естественной вентиляции – менее 1 м³/с

· для механической вентиляции – в среднем 3-5 м³/с

Логично предположить, что чем ниже скорость движения воздушных масс, тем менее это заметно человеку. На этом фоне естественная вентиляция представляется более комфортным вариантом.

Но не спешите делать выводы!

Дело в том, что в случае с естественной вентиляцией для создания необходимого воздухообмена нужно сделать отверстие в стене довольно большого размера. Механическая вентиляция решает эту проблему за счёт принудительно создаваемого давления, поэтому и отверстие требуется гораздо меньшего размера. Несмотря на то, что естественная вентиляция, на первый взгляд, кажется более предпочтительной, создать её правильно, не нарушив при этом требований СНиП, практически невозможно (особенно в многоквартирных жилых домах и больших зданиях, типа ТРЦ). Вот почему чаще всего устанавливается механическая вытяжная вентиляция. При этом система проектируется таким образом, что приток воздуха в помещение осуществляется естественным путём, а отток – механически.

Такая организация воздухообмена предполагает, что даже при закрытых дверях помещения будут соединены между собой для беспрепятственной циркуляции воздуха. Для этого в дверных полотнах устанавливаются передаточные решётки.

Как вариант, на этапе заказа и монтажа дверей можно предусмотреть расстояние от двери до пола не менее 20 мм.

Виды приточного оборудования

Чтобы выводить воздух наружу, нужно для начала обеспечить его приток в помещение.

До эпохи пластиковых окон главным «поставщиком» свежего воздуха в дом были окна деревянные. Впрочем, нельзя не отметить, что и сама по себе технология строительства жилых домов предполагает обеспечение естественного воздухообмена через стены, вентиляционные каналы, коммуникации и т.д. Правда, объем воздухообмена в этом случае всё равно минимальный. Как правило, таких «поставщиков» свежего воздуха не хватает, а потому для вентиляции помещений часто используются дополнительные передаточные устройства:

· специальные вентиляционные отверстия в пластиковых окнах (включая функцию «микроклимат»)

· пристеночные клапаны (располагаются около радиатора или непосредственно за ним)

· клапаны фильтрации воздуха

· всасывающие вентиляторы

Необходимость в дополнительных устройствах притока воздуха объясняется несколькими причинами, главными из которых, на наш взгляд, являются:

· длительное время обновления воздуха. Без механической вытяжной вентиляции полное обновление воздуха в комнате с пластиковыми окнами, открытыми в режиме проветривания или «микроклимат», происходит примерно за 75 минут!

· из первой причины логично вытекает вторая: если летом просидеть больше часа с открытым окном не так сложно, то зимой сделать это практически невозможно.

Вот почему всё большее распространение получают пластиковые окна с вентиляционными щелями.

Обратите внимание! Оговаривать наличие вентиляционных щелей в пластиковом стеклопакете необходимо на этапе оформления заказа. Сделать вентиляционные щели в уже установленных окнах невозможно.

Если в вашей квартире/в доме пластиковые окна установлены без вентиляционных щелей, то проблему можно решить путём монтажа клапанов инфильтрации или пристеночных заслонок вблизи радиатора. Установка вблизи радиатора осуществляется для того, чтобы приточный воздух мог нагреваться. Да и сам клапан можно скрыть за шторой, чтобы он не бросался в глаза.

Обратите внимание! Как правило, пропускная способность клапанов варьируется в диапазоне 50-100 м³/с. Хватит ли вам такого объема приточного воздуха – зависит от площади, планировочных особенностей помещения, количества постоянно проживающих людей и ряда других факторов. Поэтому прежде чем выбирать тип вентиляционного оборудования, рекомендуем проконсультироваться со специалистами.

Организация вытяжной вентиляции

Создание вытяжной вентиляции предполагает проектирование и монтаж непосредственно самой вентиляционной системы (оборудование и воздухораспределительные приборы), а также установку вентиляционных приборов. К последним относятся: вентиляторы, воздушные клапаны, шумоглушители и т.д.

Вне зависимости от того, в доме какого типа организуется вентиляция (многоквартирный многоэтажный или частный одноэтажный), ещё на этапе строительства создаются специальные вентиляционные шахты, куда впоследствии могут быть установлены вентиляционные приборы.

Вытяжная вентиляция устраивается таким образом, чтобы самые «загрязнённые» помещения с тяжёлым воздухом (ванная, санузел, подвал, кухня) располагались в системе последними. В случае, если размера отверстия вытяжной вентиляции хватает для обеспечения необходимого воздухообмена, можно обойтись без установки дополнительного оборудования, а вытяжной клапан попросту прикрывать специальной решёткой. Но, как мы выяснили выше, чаще всего размера вентиляционного отверстия недостаточно для создания комфортного микроклимата в доме/в квартире.

Самым распространённым дополнительным оборудованием для организации вытяжной вентиляции являются вентиляторы, которые монтируются в санузлах непосредственно на вытяжку или подвесной потолок. Вентиляторы включаются одновременно со светом с небольшой задержкой (до 50 секунд).

На кухне для принудительной вентиляции используется всем известная вытяжка. О том, какими бывают вытяжки, читайте в нашей статье «Установка вытяжки на кухне». Помимо удаления отработанного воздуха кухонная вытяжка также способна выводить из помещения копоть и неприятные запахи.

Полностью механическая приточно-вытяжная вентиляция имеет один недостаток – её эксплуатация приводит к увеличению расходов на обогрев помещения.

Потому что приточный воздух, нагнетаемый с помощью вентилятора, нуждается в подогреве (имеем в виду в холодное время года), который осуществляется за счёт внутренних тепловых источников. Это неизбежно приводит к увеличению расходов на обогрев. Сократить затраты и сэкономить на обогреве приточного воздуха позволит вентиляционная система с рекуперацией тепла.

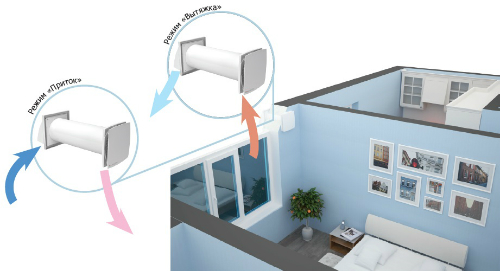

Вентиляция с рекуперацией тепла

Вентиляция с рекуперацией тепла представляет собой более совершенную систему, в которой предусмотрен тепловой обмен между приточным и отработанным воздухом. Проще говоря, воздух обогревает сам себя. Происходит это за счёт рекуперативного блока.

В рекуператоре пересекаются восходящие и нисходящие воздушные потоки, в результате чего происходит теплообмен: тёплый отработанный воздух подогревает холодный приточный. При этом важным преимуществом рекуператора является то, что кроме теплого воздуха в помещение не возвращается ничего: ни запахи, ни пыль, ни загрязнения.

Вентиляционная система с рекуператором тепла стоит дороже. Но после её установки экономия энергоресурсов достигает 60%! Более того, систему можно модернизировать, установив блок автоматического контроля, благодаря которому комфортный микроклимат в помещении будет поддерживаться без вашего участия.
