системный подход к водоснабжению загородного дома

Если вы провели дачный сезон, таская ведра из колодца или с колонки, или если ваша насосная станция стала часто ломаться, то самое время подумать о новой: осенью на эту технику бывают скидки. А мы расскажем, на что, кроме цены, нужно ориентироваться при выборе поверхностной насосной станции.

Зачем нужна насосная станция и как она работает

Поверхностная насосная станция качает воду из расположенного рядом с домом колодца к точкам водоразбора. Станция обеспечивает в загородном доме водоснабжение, не уступающее по качеству городскому. Это означает, что напор воды позволит пользоваться не только душем и туалетом, но и стиральной и посудомоечной машиной, водонагревателями и мойками высокого давления, подключить летний водопровод или автоматическую систему полива.

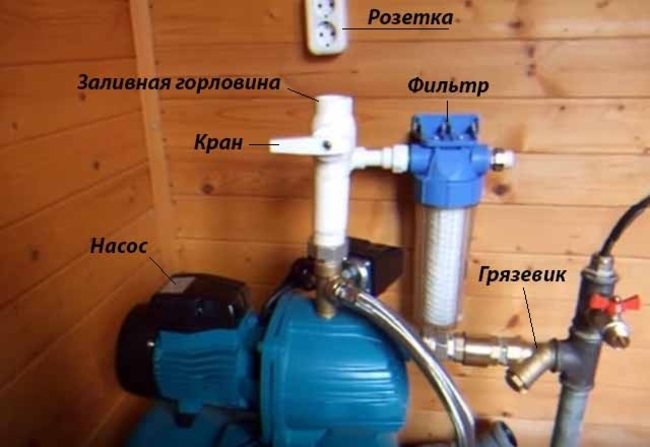

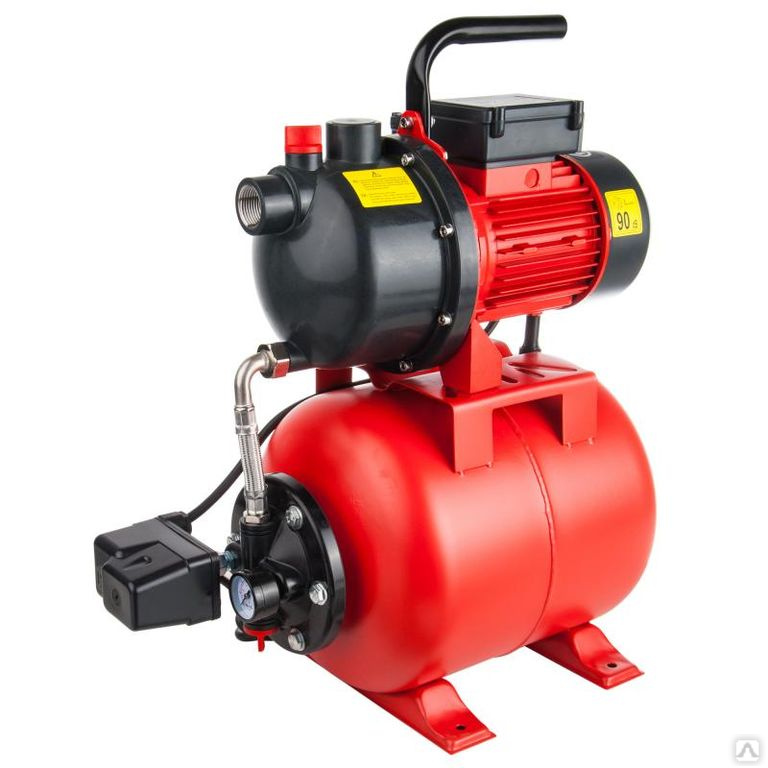

Насосная станция состоит из поверхностного (не погружного) насоса с мотором, бака-гидроаккумулятора и реле давления, которое управляет включением и отключением двигателя, запуская и останавливая его при определенных значениях давления (как правило, если не настроено иначе, двигатель запускается при давлении 1,5-1,6 бар, а по достижении системой давления 3 бар реле отключает мотор).

Реле может быть механическим или электронным — с панелью управления и световой индикацией. Электронные реле, как правило, оснащены датчиком сухого хода, который отключает насос при отсутствии воды в источнике: например, если колодец обмелел или вода выкачана и не успела возобновиться. Такие реле называются блоками автоматики, и к ним не надо дополнительно покупать реле защиты от сухого хода. На блоке всегда есть кнопка, нажатием которой запускается мотор после отключения при сухом ходе.

Электронные реле давления выключают мотор не сразу по достижении максимального заданного давления, а через 10-15 секунд — такая система позволяет уменьшить количество циклов включения/отключения мотора и продлевает срок его службы. Механические реле давления в целом не хуже (и сильно дешевле) электронных, но срабатывают на отключение моментально и, как правило, не защищают насос от работы при отсутствии воды. В дополнение к механическому реле рекомендуется приобрести специальное, для защиты от сухого хода.

На практике работа насосной станции выглядит следующим образом: когда пользователь открывает кран смесителя или, например, включает посудомоечную машину, станция автоматически запускает двигатель, насос всасывает воду, и она попадает сначала в бак-гидроаккумулятор, а из него — к точкам водоразбора (кранам, бачку унитаза, бытовой технике). Реле отключает насос, когда давление в станции достигает выставленного предела, и включает снова, когда давление падает, а кран открыт. И так насос делает несколько циклов, пока расходуется вода.

Бак-гидроаккумулятор играет огромную роль:

предотвращает гидроудар
служит запасом воды при выключении электричества: чем больше бак, тем больше шансов не остаться совсем без воды при обесточивании дома

Но нужно помнить, что вода занимает только половину объема бака. Так, если объем бака 12 л, то резерв воды всего 6 л, при 24 — 12, при 50 — 25. Объем гидробака производители обозначают буквой V.

Но гидроаккумулятор большого объема хорош еще и тем, что позволяет мотору включаться реже — а ведь каждый запуск двигателя уменьшает его ресурс.

Большинство насосных станций оснащены манометрами, которые показывают давление в системе. Рабочее давление — от 1,5 до 3 бар: на 1,5 станция включается, на 3 — выключается, если реле не настроено иначе. Если манометра нет, то труднее следить за состоянием станции (например, иногда надо накачать в бак воздух при помощи насоса), а при неисправности будет сложнее понять ее причину.

Критерии выбора насосной станции

Выбор определяется условиями эксплуатации агрегата:

сколько точек водоразбора должна обслуживать станция
на какую высоту она должна поднимать воду
как далеко расположен колодец
где она будет находиться: на улице, в колодце, в неотапливаемой пристройке или в отапливаемом доме

Рассмотрим критерии по порядку.

Выбор в зависимости от количества точек водоразбора и расхода воды

Производительность, или объем перекачиваемой станцией воды, измеряется в кубометрах в час. Чем больше в доме точек водоразбора, тем выше должен быть этот показатель, который, в свою очередь, зависит от мощности прибора (от 500 до 1400 Вт) и от емкости бака-гидроаккумулятора (12—50 л).

Естественно, чем выше мощность и больше бак, тем больше производительность. Считается, что для дома с одним туалетом, одной душевой кабиной, кухней и 1—4 пользователями достаточно производительности до 3 кубометров в час.

Специалисты советуют сделать расчет: сложить расход воды в час всеми точками водоразбора и умножить сумму на коэффициент 0,8. Так, если одна точка расходует в среднем 0,5 кубометра в час, а точек 5 (краны в ванной, в туалете, на кухне, бачок унитаза, периодическое включение стиральной и посудомоечной машины), то получается такой расчет: 0,5×6×0,8 = производительность насоса 2,4 кубометра в час.

Некоторые бренды указывают производительность в литрах в минуту и в литрах в час. 1 литр в минуту = 0,06 кубометра в час. Современные станции имеют производительность от 30 до 90 литров в минуту. Переведем в кубометры и в литры в час:

Литры в минуту	Кубометры в час	Литры в час
30	1,8	1800
40	2,4	2400
50	3	3000
60	3,6	3600
70	4,2	4200
80	4,8	4800
90	5,4	5400

Последние два варианта подойдут, например, для мини-отеля или кафе.

Производительность зависит в том числе от мощности. Соотношения примерно такие:

мощность 500-600 Вт — производительность 3 кубометра в час
мощность 900 Вт — производительность 3,6 кубометра в час
мощность 1100 Вт — производительность 4,2 кубометра в час

Высота подъема воды и напор

Поверхностные насосные станции рассчитаны на определенную глубину забора (подъема) воды, чаще всего до 6-9 м. Важно запомнить: если высота подъема воды более 8 метров, то насосная станция должна быть оснащена дополнительным струйным насосом, или эжектором, который позволяет увеличить подъемную силу водяного столба.

Если требуется еще бо́льшая высота подъема, станция должна быть уже не поверхностной, а погружной — то есть с погружным насосом. Такие станции рассчитаны на эксплуатацию в скважинах, но в большинстве случаев источником воды для дачного водопровода служит все же колодец.

Еще одна важная характеристика станций — напор, или высота подачи воды. Она обозначается буквой H и показывает, не только на какую высоту станция поднимает воду, но и какое расстояние может пройти вода от источника (зеркала воды) до точек водоразбора.

Тут учитываются длина всех труб — как вертикальных, так и горизонтальных, а также их сопротивление и потери напора при их прохождении. Измеряется напор в метрах.

Для расчета необходимого напора рекомендуется суммировать расстояние от зеркала воды до уровня земли (для этого нужно знать глубину колодца) и высоту от уровня земли до расположения точек водоразбора. Каждые 10 метров этого расстояния добавляют к высоте подъема еще 1 метр.

Например, колодец расположен в 30 м от дома, где стоит станция. Это означает, что к расчетной высоте подъема воды (например, 8 м) нужно прибавить не менее 3 м. Пример расчета: 30+8+3 = 41 м. К полученному результату надо прибавить 10%-20% про запас: итого для описанных условий нужна станция с напором не менее 45 м.

Материал изготовления, уровень шума и место расположения насосной станции

Все это связано — и вот каким образом. От материалов во многом зависит уровень шума и то, где станцию можно установить: в доме, на улице под навесом, в пристройке, в подвале, непосредственно в колодце на полке под крышей (и такое бывает).

Станции могут быть выполнены из:

нержавеющей стали: дорого, высокий уровень шума, высокая антикоррозионная стойкость, чистая вода первой порции
полипропилена: не слишком дорого, низкий уровень шума, сохранение чистоты воды
чугуна: не слишком дорого, низкий уровень шума, подверженность коррозии при отсутствии специального внутреннего покрытия, а значит — попадание в первые порции воды частиц ржавчины

Разные узлы прибора — гидробак, корпус двигателя — могут быть сделаны из разных материалов, стоит уточнить это перед покупкой.

Насосные станции в рабочем состоянии ни в коем случае нельзя оставлять в помещениях, где температура может упасть ниже нуля. Причина очевидна: замёрзшая вода просто «разорвёт» устройство. Перед началом холодной погоды, если станция остается зимовать в неотапливаемом помещении, воду необходимо из насоса слить — хорошо, если для этого есть удобная дренажная пробка (внимательно читайте инструкцию: их может быть несколько).

Чугунные станции не стоит хранить в подвале или в пристройке к дому зимой при отсутствии отопления. Приборы из нержавеющей стали и пластика зимуют в суровых условиях куда лучше.

Системы защиты

Большинство станций оборудованы несколькими уровнями защиты, но все же встречаются модели экономичного ценового сегмента, за которые придется платить дважды, потому что производитель «забыл» что-то из этого:

защита от перегрева и перегрузок (термозащита)
обратный клапан, исключающий выливание воды обратно в колодец
плавный пуск двигателя
крепления или накладки на ножки для устойчивости и уменьшения вибрации

Удовольствие от экономии при покупке устройств, которые лишены вышеперечисленных систем, длится, как правило, не очень долго: ровно до того момента, когда вместо сломавшейся станции придется покупать новую. Кстати, логика у производителей железная: если, например, защита от перегрева конструкцией прибора не предусмотрена, то и выход из строя от перегрева гарантийным случаем не является.

При выборе насосной станции (и отдельно — любого ее узла: бака, реле) нужно обратить внимание на класс защиты внешних оболочек корпуса от проникновения внешних загрязнений — IP. Первая цифра после этих букв обозначает защиту от твердых частиц (пыли, грязи), вторая — от воды (капли, брызги, струи). Так, устройства с низкой степенью защиты нельзя использовать на улице, с высокой — допустимо. Например, станция с защитой IP54 может «жить» в сухом подвале, а с защитой IP67 — на улице под навесом.

Чтобы снизить риск выхода станции из строя из-за засорения, важно ориентироваться и на допустимый размер твердых взвешенных частиц в воде. Но дело в том, что состояние воды в колодце знают немногие (когда вы последний раз сдавали воду на анализ?!), и оно может резко измениться, а пользователь узнает об этом постфактум. Поэтому лучше сразу установить на входе в систему водоснабжения предварительный фильтр грубой очистки, задерживающий песок и другие крупные загрязнения — или выбрать насосную станцию, в которой этот фильтр предусмотрен.

Вместо заключения

Насосная станция — не та техника, на покупке которой разумно экономить. Прибор очень простой и практически не имеет ненужных функций и деталей, поэтому тактика «мы возьмем станцию попроще и подешевле, а на разницу в цене купим блендер» не работает: разница в цене пойдет на постоянные ремонты и покупку запчастей. Устройство всех станций абсолютно одинаковое, но разница в исполнении, качестве материалов и деталей может быть огромной. Ну а если мощность, напор, производительность и высота подъема выбраны впритык или вовсе не соответствуют нуждам дома, то станция просто не будет работать: не может же насос с напором 30 м подавать воду на расстояние 40 м. Выбирайте характеристики «с запасом», выбирайте качество.

Топ 5 насосных станций для дома и дачи. Рейтинг лучших насосных станций 2019

Насосы

* * *

О том, что насосная станция – это правильный выход для водоснабжения частного дома или дачи, уже давно никто не спорит. Но выбрать насосную станцию с идеально подходящими техническими параметрами – очень сложно. Сегодня компании производят и предлагают сотни различных насосных станций. Поэтому, частично вникнув в подробности и особенности выбора, покупатель пребывает в растерянности. Купить насосную станцию с накопительным баком или без него? Если с баком, то какой объем нужен? Кроме этого, есть такие важные характеристики, как мощность насоса, давление, высота напора и глубина всасывания. Есть основные составляющие элементы насосной станции, а есть дополнительные, повышающие надежность и качество работы. Есть особые функции для удобства и комфорта. Существуют современные насосные станции с различными электронными «наворотами». Стоит ли платить дороже или без электроники можно обойтись?

Все эти вопросы можно отмести в сторону, если использовать альтернативный способ выбора. Это выбор по рейтингам. Мы проанализировали статистику продаж насосных станций и выделили ТОП-пятерку самых продаваемых. Это лучшие модели 2018-2019 года. Первые места по продажам заняли те насосные станции, которые устраняют проблемы водоснабжения, а не создают новые. Они вошли в первую пятерку рейтинга, поскольку имеют:

Оптимальное сочетание цены и качества;
Высокую производительность при стабильном давлении и хорошем напоре;
Надежность. Служат долго и не ломаются;
Наименьшее число обращений в сервисные центры.

1. AL-KO HW 3500 Inox Classic

Вполне предсказуемо, что первое место по продажам занимает насосная станция от немецкой компании AL-KO. Техника этой компании известна своим качеством и всегда возглавляет любые рейтинги продаж. Так и насосная станция AL-KO HW 3500 Inox Classic является самой популярной моделью на протяжении последних четырех лет. Несмотря на качество премиум-класса, она – не самая дорогая. Рассчитана на средний ценовой сегмент населения Украины. Компактная. При изготовлении применены самые современные технологии, поэтому станция не так боится частых включений и выключений насоса, как некачественные китайские модели. Этот показатель у нее в 3 раза выше, чем у аналогов.

В конструкции использован электрический насос центробежного типа. Такой тип насосов отличается высоким КПД. Его рабочее колесо сложно по строению и устойчиво к примесям и абразивным частицам в воде. Исходя из стандартного расчета 14 литров в минуту на 1 кран, производительности вполне хватает на средний дом с кухонной мойкой и одним санузлом. Бак для воды накапливает 17 литров. Для семьи из 2-3 людей этого достаточно.

Производитель сделал акцент на качестве материалов. Корпус насоса, рабочее колесо, вал двигателя и гидроаккумулятор – все выполнено из нержавейки. Это пищевая сталь марки Inox. Она не подвержена коррозии. Станцию спокойно можно установить в приямке возле колодца, не боясь повышенной влажности. Такое исполнение самое удачное и долговечное. Поэтому гарантия от производителя составляет 3 года. За это время зафиксированы единичные обращения в сервис.

2. Metabo HWW 3300/25 G

Metabo – немецкая компания, известная украинцам техникой профессионального уровня. Ее насосная станция – это проверенное годами работы оборудование, которое почти не уступает по качеству AL-KO. Покупатели доверяют немецкому производителю. К тому же, он тоже дает гарантию на 3 года.

Рабочее колесо насоса (крыльчатка) выполнено из пластика. Это современный технополимер, который отлично держит удар и давление воды. Но по сравнению с нержавейкой AL-KO является менее надежным. Корпус насоса изготовлен из чугуна. Чугун – очень прочный и выносливый металл. Единственный минус – возможность ржавчины. Поэтому насосную станцию Metabo HWW 3300/25 G рекомендуют установить в подвале дома. Если крайне нужно в приямке – позаботьтесь о гидроизоляции.

Показатель производительности составляет 3300 л в час. То есть станция перекачивает 55 литров воды в минуту. При расчете 14 литров на один кран, ее хватает на четыре точки выхода. Это мойка, душевая ( или ванная), умывальник и бачок унитаза. Все то, что нужно для комфортного водоснабжения среднего частного дома.

Преимуществом является увеличенный объем гидроаккумулятора в 24 л. Такой показатель объема – самый популярный у населения.

3. WERK XKJ-801 IA5

Бюджетная модель. Вошла в тройку лидеров, поскольку, на сегодняшний день, это самая доступная по цене насосная станция. Но вполне понятно, что не может быть самой продаваемой техника даже по самой низкой цене, если она плохого качества. Поэтому насосная станция WERK XKJ-801 IA5 отличается довольно качественной начинкой и достойными техническими характеристиками. Конкурентов в таком классе оборудования у нее нет.

Посудите сами. Производительность составляет почти 3 тонны воды в час. Это те же самые 4 точки выхода для среднего жилого дома. Гидробак – самого популярного объема, на 24 литра. Насос центробежный, стойкий к абразиву, КПД высокий. Корпус насоса выполнен из прочного чугуна. Рабочее колесо изготовлено из самого дорого и выносливого сплава – латуни. Он во много раз лучше, чем технополимер, который использует Metabo. Вал двигателя исполнен из нержавеющей стали. Стоит обратить внимание на добротные уплотнения из керамики и графита.

Пусть вас не смущает гарантия сроком на 1 год. Данная насосная станция прослужит долго и надежно. В ней установлены комплектующие из тех же материалов, что и у моделей, которые стоят в 2 раза дороже.

4. Vitals Aqua APQ 435-24e

Эта модель тоже относится к бюджетным станциям. Низкая цена обусловлена типом конструкции насоса. Он вихревый. Такой насос более простой по строению и поэтому дешевый. Его минусы – невысокая производительность и повышенная чувствительность к абразиву и различным примесям в воде. Чаще всего такие станции приобретают для водоснабжения дач.

Во всем остальном – сплошные плюсы. Качество всех деталей на высшем уровне. Корпус насоса изготовлен из прочного чугуна, а рабочее колесо – из практически вечной латуни. Вал двигателя стальной (марка стали – нержавейка). Надежные керамические уплотнения обезопасят насос от протекания.

Конкуренты такого же ценового уровня не попали в рейтинг, потому что их комплектующие даже рядом не стоят по качеству материалов и исполнения.

5. Станция Aquatica 0.75кВт HSmax 35м Hmax 50м Qmax 30л/мин (внеш эжектор 96мм)24л Leo 3,0

Водонасосная станция разработана украинскими инженерами и произведена на отечественных заводских мощностях. Этим и объясняется ее демократичная цена при отличном качестве и хороших технических характеристиках. Тип насоса — центробежный. Корпус его чугунный, а рабочее колесо и крыльчатка выполнены из нержавеющей стали, устойчивой к абразиву и коррозии. Нержавейка способна длительное время противостоять огромному напору воды. Во избежание протеканий использованы керамико-графитные прокладки и сальники. Мотор на 750 Вт, асинхронный, обмотка оснащена вмонтированной теплозащитой, что помогает избежать перегрева при длительном включении. Вал мотора также стальной, нержавеющий, имеет высокий коэффициент прочности. Станция оборудована ресивером на 25 литров. Такой объем гидробака рассчитан на небольшой дом. Насос качает 1800 литров воды в час, чего вполне достаточно для двух проживающих в доме человек. Основное преимущество данной модели — вынесенный наружу эжектор. Внутри у него давление занижено, а на выходе — повышено. Благодаря этому перепаду создается сильный вакуум и станция всасывает воду из глубины 35 метров. Подает на высоту 50 метров, чему способствует показатель давления 8 Бар.

Плюсы:

Усиленная теплоотдача в обмотке двигателя (+ воздушное охлаждение) исключает его перегрев;
Чугунный корпус насоса в паре с нержавеющим колесом и крыльчаткой — залог долговечной работы без ремонта и замены запчастей;
Внешний эжектор с трубой дает возможность тянуть воду из глубоких колодцев, резервуаров и скважин;
Давление составляет 8 Бар, что гарантирует высокий напор воды в кране и подачу ее на несколько этажей;
Оптимальные размеры гидробака отлично сбалансированы с показателем продуктивности и давлением в ресивере.

Минусы:

Нет резиновых ножек в комплекте.

Сравнение лучших насосных станций

Характеристики	AL-KO HW 3500 Inox Classic	Metabo HWW 3300/25 G	WERK XKJ-801 IA5	Vitals Aqua APQ 435-24e	Aquatica 0.75кВт HSmax 35м Hmax 50м Qmax 30л/мин (внеш эжектор 96мм)24л Leo 3,0
Мощность двигателя, Вт	850	900	800	370	750
Производительность, л/ч	3396	3300	2700	2100	1800
Высота напора, м	38	45	40	33	50
Объем гидроаккамулятора, л	17	24	24	24	24
Материал корпуса насоса	нержавейка	чугун	чугун	чугун	чугун
Материал рабочего колеса	нержавейка	технополимер	латунь	латунь	нержавейка
Материал вала двигателя	нержавейка	нержавейка	нержавейка	нержавейка	нержавейка
Встроенный фильтр для воды	—	—	—	—	+
Защита от сухого хода	—	—	—	—	+
Реле давления	механическое	механическое	механическое	механическое	механическое
Старана происхождения	Германия	Германия	Китай	Латвия	Украина
Гарантия	36 мес.	36 мес.	12 мес.	24 мес.	12 мес.

* * *

Выберите скорость для надежных комплектных насосных станций

Опубликовано 15 февраля 2019 г. автором Creative

Ассортимент Velocity был создан инженерами с многолетним опытом работы с насосными станциями и включает в себя ряд комплектных насосных станций для различных областей применения. Мы можем помочь вам выбрать из ряда размеров резервуаров, чтобы вы получили решение, полностью соответствующее вашим потребностям.

Идея Velocity заключалась в том, чтобы предоставить наиболее экономически эффективное долгосрочное решение для вашего приложения с продуктом, который вы понимаете и который, как вы уверены, подходит для работы.

ЧТО ВХОДИТ В КОМПЛЕКТНУЮ НАСОСНУЮ СТАНЦИЮ?

В рамках нашего стандартного предложения мы выполняем расчет полной спецификации на месте. Затем мы разрабатываем систему, которая будет работать на вас и поможет вам значительно сэкономить энергию.

После того, как вы будете удовлетворены техническими характеристиками и конструкцией насосной станции, мы будем работать в соответствии с вашим графиком и наладим работу с максимальной эффективностью, что сэкономит вам время на дорогостоящие простои.

Мы поставляем уже собранный и готовый к установке пакет, поэтому время пребывания на объекте сведено к абсолютному минимуму. Трубопровод предварительно монтируется в камеру, и камера поставляется готовой к установке в землю. В пакет также входит поставка и установка системы управления вашей насосной станцией для полностью автоматической работы.

После завершения монтажа мы проведем полную пуско-наладку и сертификацию вашей насосной станции. Первый год обслуживания будет бесплатным, чтобы дать вам полное спокойствие.

КАКОВЫ ПРЕИМУЩЕСТВА КОМПЛЕКСНЫХ НАСОСНЫХ СТАНЦИЙ?

Все продукты серии Velocity имеют много общих преимуществ, вот лишь несколько причин, по которым выбор комплексной системы является отличным вариантом:

Все трубопроводы и клапаны предварительно установлены, поэтому установка выполняется быстро, а трудозатраты сокращаются
Резервуары обладают отличной химической стойкостью и долговечностью, отлично подходят для долговременной защиты на открытом воздухе
подобраны под вас, мы подберем самый энергоэффективный вариант!
Насосы установлены на направляющих для безопасного использования и простоты обслуживания
Жесткие поплавки контролируют уровень сточных вод и обеспечивают ранний высокий уровень

V10 RANGE

Что это?

Линейка V10 представляет собой надежное решение с минимальными затратами. Это компактные подземные насосные станции, предназначенные для перекачки грязных и ливневых сточных вод. Прочный полиэтиленовый бак был изготовлен методом ротационного формования для обеспечения максимальной прочности, а также имеет малый вес для простоты установки.

Каковы преимущества V10 ?

Мы будем использовать сверхпрочные трубы из ПВХ, которые не ржавеют и обеспечивают долговременную надежность
Прочные латунные клапаны встроены в систему, защищая насос экономически эффективным способом
Система включает сверхмощный поплавковый выключатель для контроля уровня

Области применения:

Жилые комплексы, высотные здания, университеты, школы/колледжи, автомагистрали, офисы/коммерческие объекты, железные дороги, коммунальные услуги, производство, здравоохранение, розничная торговля и торговые центры, автодома и временное жилье, автостоянки, логистические/распределительные погрузочные площадки

Размеры бака на выбор:

У нас есть баки V10 разного объема от 800 до 1650 л. Щелкните здесь, чтобы просмотреть полный список размеров.

V12 ДИАПАЗОН

Что это?

Линейка V12 производится премиум-класса, чтобы гарантировать надежное долгосрочное решение. Это подземные насосные станции, предназначенные для хранения и перекачки загрязненных и поверхностных вод. Уникальная конструкция включает отдельную клапанную камеру, что упрощает техническое обслуживание и увеличивает срок службы насосной станции.

Каковы преимущества V12 ?

Мы будем использовать сверхпрочные трубы из MDPE, сваренные плавлением, которые не ржавеют и обеспечивают долговременную надежность
Отдельная камера клапана позволяет управлять клапанами вдали от загрязненной воды и газов
Двойные чугунные клапаны предназначены для наиболее надежной защиты насосов
Направляющие и цепи из нержавеющей стали долговечны и пригодны для обслуживания при необходимости
Рама для вилочного погрузчика упрощает маневрирование и установку

Области применения:

У нас есть резервуары V12 различного объема от 1200 л до 2700 л. Щелкните здесь, чтобы просмотреть полный список размеров.

V18 ДИАПАЗОН

Что это?

V18 — наша самая продаваемая линейка комплектных насосных станций для насосных систем для грязных и поверхностных вод. Они легкие, поэтому их установка не составляет труда, а большой диаметр 1800 мм дает возможность для больших насосов и большой емкости для хранения.

В чем преимущества V18 ?

Мы будем использовать сверхпрочные трубы из ПВХ, которые не ржавеют и обеспечивают долговременную надежность
Клапаны из прочного чугуна встроены в систему для наиболее надежной защиты насосов
Насосная система включает сверхмощные поплавковые выключатели для контроля уровня

Области применения:

У нас есть баки V18 разного объема от 4000 до 9000 л. Щелкните здесь, чтобы просмотреть полный список размеров.

V25 и V30 ДИАПАЗОНЫ

Что это?

Линейки V25 и V30 представляют собой набор крупных насосных станций из стеклопластика для систем перекачки грязных и поверхностных вод. Резервуары изготавливаются с использованием процесса намотки премиум-класса с обручем и обручем, чтобы обеспечить самые высокие стандарты. Большие диаметры 2,5 и 3 метра дают возможность для большей вместимости и больших схем перекачки.

Каковы преимущества V25 и V30?

Мы будем использовать прочные трубы из ПВХ, которые не ржавеют и обеспечивают долговременную надежность
Дополнительный отстойник для горизонтальных резервуаров для уменьшения площади пола и увеличения вместимости
Панель управления с опциями для многих индивидуальных функций

Области применения:

У нас есть баки V25 и V30 разного объема от 14 719 л до 56 520 л. Щелкните здесь, чтобы просмотреть полный список размеров.

НЕ УВЕРЕНЫ, КАКАЯ КОМПЛЕКТНАЯ НАСОСНАЯ СТАНЦИЯ ПОДХОДИТ ДЛЯ ВАШЕГО ПРИМЕНЕНИЯ?

Если вы хотите воспользоваться преимуществами комплексной системы, свяжитесь с командой Dura Pump, чтобы получить экспертную спецификацию насосной станции уже сегодня. Мы посетим ваш объект, проанализируем вашу текущую систему и порекомендуем лучшее комплексное насосное решение, соответствующее вашим требованиям.

Позвоните нам по телефону 01604 648 800 или отправьте электронное письмо по адресу [email protected]

Вернуться к статьям

Выбор правильного хранилища воды для вашего сообщества

Insights > Блог > Выбор правильного хранилища воды для вашего сообщества — важное решение

Блог

23 марта 2021 г. | Рави Джаяраман, Джош Скэнлон

Резервуары для хранения воды обычно предназначены для поддержания рабочего давления воды, поддержания аварийного запаса воды и давления во время отключения электроэнергии, а также обеспечения выравнивающего объема для удовлетворения пиковых потребностей, таких как пожарные потоки и время дня, когда потребление воды является высоким. Часто желательно эксплуатировать колодцы, водоочистные сооружения и насосные станции с постоянной скоростью потока. Вместо линейного увеличения скорости обработки и откачки для удовлетворения мгновенных потребностей в реальном времени уравнительный объем хранения позволяет выполнять последовательные операции и использовать уравнительный объем хранения для заполнения и опорожнения, чтобы компенсировать разницу. Есть несколько моментов, которые следует учитывать при выборе нового резервуара для хранения воды для вашего сообщества или отрасли.

Традиционно во многих водоканалах обычной практикой было поддерживать резервуары для хранения в полном или почти полном состоянии, чтобы лучше подготовиться к периодам пикового потребления воды и к чрезвычайным ситуациям, таким как пожары. В результате многие хранилища работают с большей емкостью хранения воды, чем это необходимо для неаварийного использования. Кроме того, некоторые хранилища, особенно старые, имеют высоту перелива ниже давления в системе водоснабжения. Клапан предотвращает попадание воды в бак, а для подачи воды из бака в распределительную систему нужны насосы. В этих случаях вода может находиться в резервуаре в течение очень долгого времени в стоячем положении. Длительное время пребывания может привести к проблемам с качеством воды, таким как потеря остатков, термическая стратификация в летние месяцы или образование льда в зимние месяцы.

Независимо от типа резервуара очень важно, чтобы высота перелива была правильно согласована с давлением в системе, поскольку это позволяет поверхности воды внутри резервуара «плавать» в системе. Другими словами, подъем воды в баке сам по себе создает давление в системе распределения. При наполнении резервуаров через насосные станции давление в системе повышается, и вода поступает в резервуарные сооружения. Обычно уровень воды в резервуаре-накопителе ежедневно колеблется в зависимости от цикла наполнения и слива. Разница в колебаниях будет варьироваться в зависимости от размера (диаметра и высоты) хранилища, потребности системы в реальном времени и местоположения в системе распределения.

Вода в резервуаре должна колебаться за несколько футов до включения насосной станции или дополнительных насосов, чтобы обеспечить надлежащий оборот и перемешивание резервуара.

Наземное и надземное хранение – что подходит именно вам?

Требуемая емкость водораспределения для систем снабжения питьевой водой традиционно достигается за счет использования наземных, приподнятых или стоячих резервуаров или их комбинации.

Хранение подземных вод

Наземные резервуары для хранения – Это поддерживаемые землей цилиндрические резервуары с плоским дном, как правило, с высотой корпуса, меньшей или равной его диаметру, и обычно изготовленные из стали или бетона. Резервуар для хранения можно разбить на отдельные компоненты для хранения воды, каждый из которых служит определенной цели. Хранилище выравнивания расположено в верхней части резервуара и обычно запускается ежедневно. Это соответствует потребностям системы водоснабжения, которые превышают производительность насоса системы, или позволяет накапливать воду, когда насос превышает мгновенные потребности. Уравнительное хранилище можно дополнительно разделить на оперативное хранилище, низкоуровневое хранилище и эффективное хранилище.

Для наземных накопительных резервуаров, обеспечивающих прямое обслуживание системы распределения под давлением, аварийное хранилище определяется как уровень воды в резервуаре, выше которого может поддерживаться давление 20 фунтов на квадратный дюйм для пожарного и аварийного обслуживания. Верхний конец аварийного накопителя обычно определяется как низ компонента выравнивающего накопителя. Вода ниже аварийного хранилища в водохранилище считается «мертвым» объемом хранилища и не считается пригодной для использования. Это «мертвое» хранилище, особенно если оно имеет относительно большой объем и резервуар не часто переворачивается, может привести к проблемам с качеством воды в тех случаях, когда внутренние системы смешивания в резервуаре отсутствуют.

Напорные резервуары для хранения – Напорные резервуары для хранения воды также представляют собой наземные резервуары для хранения воды, которые доступны в широком диапазоне размеров. Напорные трубы имеют большую высоту, чем диаметр, и могут быть украшены декоративными элементами, которые помогают вписать резервуар в окружающую среду. Напорная труба сочетает в себе характеристики и производительность как наземного, так и приподнятого резервуара для хранения, с их более высокой конструкцией, позволяющей воде выше рабочего диапазона обычно обеспечивать давление самотеком. Вода ниже рабочего диапазона обеспечивает резервное или аварийное хранилище. Напорные трубы часто используются в небольших системах, где требуется меньший объем, или в ситуациях, когда площадка резервуара находится на большой высоте относительно давления в системе.

Надземное хранилище для воды.

Приподнятые резервуары для хранения – Они состоят из двух основных компонентов: резервуара (или чаши, в которой находится вода) и опорной конструкции или башни, поддерживающей чашу. Эти типы резервуаров обычно сооружаются там, где высота над уровнем земли недостаточна для использования резервуаров типа резервуара или где требуется большая вместимость, чем обычно может быть достигнута с помощью стояка. Существует несколько распространенных стилей приподнятых резервуаров, включая сфероид, рифленую колонну и композит (стальная чаша с бетонной опорной конструкцией). Эти резервуары обычно изготавливаются из сварной стали; однако в последнее время все большее распространение получают резервуары композитного типа. В составных резервуарах используется стальная чаша на бетонной башне. Композитные резервуары требуют меньших затрат на долгосрочное обслуживание, поскольку бетонная башня не требует перекраски.

Что такое оборудование, размеры и выбор места?

Чтобы выбрать лучшее решение для сообщества, необходимо учитывать множество факторов.

Насосные системы – Резервуары для хранения могут использовать прямую или непрямую насосную систему. Прямая насосная система перекачивает воду из бака через бустерную насосную станцию для создания давления в системе. В системе с непрямым насосом вода закачивается в наземный резервуар для хранения и «плавает» в системе и течет самотеком из резервуара до давления в системе. Приподнятые резервуары новой конструкции почти всегда представляют собой непрямые системы и плавают при давлении в подключенной системе. Система непрямой откачки имеет ряд преимуществ перед системой прямой откачки в системе водораспределения:

Снижение пиковой производительности насосов, поддержание постоянной и надежной подачи воды и давления.
Стабилизация колебаний давления при колебаниях потребности.
Балансировка и выравнивание насосов.
Снижение потребности в широком диапазоне размеров насосов.
Снижение затрат на энергопотребление – особенно при расчете цен на электроэнергию в зависимости от времени суток.
Демпфирование экстремально низкого и высокого низкого давления (защита от перенапряжения).
Усиление аварийного реагирования при прорывах водопровода или отключении электроэнергии.
Улучшение потока огня и реакции на давление.

Размер – Как правило, резервуары для хранения имеют такой размер, чтобы вмещать примерно дневной объем воды для сообщества, обслуживаемого градирней. Если насосы выходят из строя (например, при отключении электроэнергии), в водонапорной колонке или водонапорной башне должно быть достаточно воды, чтобы удовлетворить потребности населения в течение примерно одного дня. Кроме того, бак может сыграть важную роль во время пожара и может повлиять на страховые тарифы сообщества. Во время пожара потребность в воде значительно возрастает и может значительно превысить мощность насосов коммунальной станции водоснабжения.
Высота – Высота резервуара для хранения и его рабочий уровень определяют давление воды в сообществе. Новые системы должны обеспечивать минимальное давление 20 фунтов на квадратный дюйм (фунтов на квадратный дюйм) на уровне земли во всех точках распределительной системы при любых условиях потока. Как правило, нормальное рабочее давление в распределительной системе составляет приблизительно от 60 до 80 фунтов на квадратный дюйм и не менее 35 фунтов на квадратный дюйм. Уровень воды в градирне должен быть достаточно высоким, чтобы обеспечить такой уровень давления всем потребителям в зоне, обслуживаемой градирней.
Местонахождение – Доступная земля для новых резервуаров для хранения воды и местоположение также определяют необходимую высоту резервуара. Водонапорные башни обычно располагаются на возвышенности и достаточно высоки, чтобы обеспечить необходимое давление. Выбрав высокое место, можно уменьшить высоту башни, удешевив тем самым строительство. Однако многие факторы могут усложнить выбор места. Например, может потребоваться перемещение воздушных или подземных инженерных кабелей. Переезд коммунальных служб занимает много времени и требует заблаговременного планирования и координации с коммунальными службами и регулирующими органами. При выборе приподнятого резервуара рекомендуется учитывать следующие критерии:

Поддержание давления в распределительной системе: Рабочая высота резервуара обычно составляет 200 футов (от земли до переполнения) над зоной обслуживания для поддержания давления 60-80 фунтов на квадратный дюйм. Предпочтительны более высокие отметки земли, так что водонапорные башни могут быть менее 200 футов в высоту.
Расположение в зоне давления: Чтобы максимизировать преимущества гидравлического давления воды в зоне давления, бак должен быть расположен в центральной части или на дальнем конце зоны, это позволяет баку дополнять потребности во время пиковой нагрузки. и привести к более высокому рабочему давлению. Однако следует также учитывать оборот резервуара, чтобы ограничить длительное время пребывания и связанные с этим эксплуатационные проблемы. Колонна на краю системы может находиться в застое в течение длительного периода времени, что приводит к низкому уровню остаточного содержания хлора, термическому расслоению и образованию льда. Размещение резервуара для хранения требует сбалансированного подхода к максимальному увеличению давления при оптимизации качества воды и операций.
Расстояние от существующей водопроводной магистрали: Резервуары для хранения требуют больших потоков как для заполнения резервуара, так и для слива, чтобы соответствовать пиковому использованию. Резервуары, расположенные дальше от крупных водопроводных сетей, могут потребовать капиталовложений в соединительную магистраль за дополнительную плату.
Площадь площадки, наличие и доступность: Потребуется достаточная площадь площадки для обеспечения зазора для строительства и будущего обслуживания резервуара. Участок должен быть доступен для покупки, желательно в незастроенном состоянии, чтобы преодолеть сопротивление со стороны других владельцев недвижимости. На площадке должен быть обеспечен достаточный доступ для строительной и ремонтной техники. Необходимо учитывать расходы, связанные с приобретением посылки.

Конструкция фундамента – Резервуары для хранения и связанный с ними объем воды создают большой вес, который необходимо поддерживать. Напорные трубы и приподнятые резервуары для хранения также должны быть спроектированы так, чтобы противостоять опрокидыванию из-за ветровых нагрузок. Требования к проекту фундамента делают выбор места для новой водонапорной башни важным, а иногда и сложным. Инженеры должны выполнить подробные геотехнические исследования, чтобы понять основные свойства почвы на потенциальных участках. Это важный шаг для подготовки конструкции фундамента резервуара для воды, чтобы он не оседал и не опрокидывался.
Возраст воды — На качество воды влияет поддержание свежести воды в системе. Это означает переворачивание воды в градирне и уменьшение застойных условий. Увеличение возраста воды может привести к ухудшению качества воды, например, к повышенному образованию побочных продуктов дезинфекции (ППД), нитрификации и потере остатков дезинфекции. Проблемы со вкусом и запахом также могут быть результатом чрезмерного старения воды. Поэтому место для водонапорной башни необходимо выбирать с пониманием того, как вода движется по водопроводной системе. Плохое расположение участка может оказать серьезное негативное влияние на качество воды в системе распределения.

Что такое долгосрочное техническое обслуживание?

Техническое обслуживание – После того, как место будет найдено, надлежащее обслуживание резервуара для воды имеет решающее значение. Резервуары для воды необходимо периодически осматривать и очищать, чтобы поддерживать хорошее качество воды в системе водоснабжения сообщества и продлить срок службы резервуара для хранения. Регулярные осмотры резервуаров также могут помочь выявить небольшие проблемы и предотвратить развитие серьезных проблем, которые могут создать проблемы со здоровьем, привести к дорогостоящему ремонту или преждевременному разрушению конструкции резервуаров. Резервуары, которые не очищаются периодически, могут вызвать случаи загрязнения, которые могут нанести вред здоровью человека или вызвать эстетические жалобы.

Как правило, община должна планировать проведение внутренней и внешней инспекции своих резервуаров для воды каждые три-пять лет. В некоторых штатах требуется, чтобы внутренняя и внешняя часть всех водохранилищ емкостью 10 000 галлонов и более проверялась и обслуживалась как минимум каждые пять лет профессиональной фирмой по инспекции резервуаров или зарегистрированным профессиональным инженером. Кроме того, внутренние и внешние покрытия стальных надземных резервуаров для хранения воды должны проверяться лицом, обученным оценке целостности системы окраски. Хотя сегодня это редкость, танки окрашены до конца 19 века.70-е все еще могли иметь покрытие свинцовой краской, если бы исходная краска не была удалена пескоструйной обработкой до голого металла. Удостовериться, что это было сделано, должно быть в центре внимания любой проверки старых резервуаров.

Проверки — Сроки проверок могут быть сложными, поскольку для всесторонней внутренней проверки необходимо вывести резервуар из эксплуатации. Первый вопрос, на который нужно ответить, заключается в том, можно ли отключить башню, и если да, то на какой срок. Пробное отключение — хороший способ выявить любые потенциальные проблемы до начала работы. Многочисленные факторы будут определять, когда вам проще всего вывести свой танк из эксплуатации. Расположение резервуара, требуемый расход, пиковый спрос, возможность изолировать водонапорную башню от системы и возможность образования льда на водонапорной башне (зимой и весной) — все это факторы, влияющие на окончательное решение.

Приподнятые резервуары для хранения лучше всего осматривать в более теплую погоду между поздней весной и ранней осенью. Если водонапорная башня подвержена образованию льда, осмотр невозможен до тех пор, пока лед полностью не удалит башню. Существуют также методы проверки, которые можно проводить без вывода башни из эксплуатации. Одним из способов является использование аппарата с дистанционным управлением (ROV). В качестве альтернативы можно нанять водолазов-инспекторов для визуального осмотра внутренних поверхностей. Эти альтернативные методы ROV / водолаза обычно ограничиваются визуальным осмотром и не могут оценить систему внутреннего покрытия в той же степени, что позволяет осмотр в сухом состоянии.

Разрешения – Обычно не требуется разрешения регулирующих органов для осмотра, очистки, ремонта или покраски резервуара. Тем не менее, разрешение потребуется, если в резервуар будут внесены какие-либо изменения, такие как установка вентиляционных отверстий, люков, переливов или любого типа смесительных устройств. Перед проверкой или очисткой резервуара рекомендуется проинформировать местные регулирующие органы. После подводного осмотра и/или очистки и до ввода резервуара в эксплуатацию пробы воды из резервуара должны быть проанализированы на наличие остаточного хлора и/или бактерий группы кишечной палочки. Если колиформные бактерии отсутствуют, а остаточный хлор приемлем, резервуар можно снова пустить в эксплуатацию. Если нет, продолжайте отбор проб воды до тех пор, пока два последовательных образца на БГКП не будут отрицательными. При необходимости бак следует продезинфицировать.

Какие системы оцениваются при проверках?

По результатам осмотра резервуара потребности в улучшениях и техническом обслуживании могут включать любое из следующего:

Повторное покрытие краской – Наиболее частым обслуживанием водохранилища является перекраска. Срок службы системы покрытия зависит от типа продукта, метода нанесения и нанесения повторного покрытия. Как правило, повторное покрытие требуется в течение 15-30 лет после первоначального нанесения. Учитывая высоту и форму водонапорных башен и выбор систем покрытия с разным сроком службы, это может быть сложным процессом. Внутренние покрытия резервуаров должны быть скоординированы, чтобы обеспечить общую систему, соответствующую текущим стандартам для применений с питьевой водой, включая продукты, соответствующие сертификации третьей стороны.

Наружная окраска и внутренние покрытия каждые 15-30 лет продлевают срок службы резервуара.

Система катодной защиты – Для увеличения срока службы покрытия и повышения уровня защиты от коррозии в стальной резервуар для хранения воды можно добавить систему катодной защиты (CP). Внутренняя коррозия стальных резервуаров часто начинается из-за проколов или разрывов в системе покрытия, что приводит к локализованной, концентрированной коррозии и точечной коррозии стали. Системы CP работают путем установки/подвешивания анода внутри резервуара, который защищает непокрытые поверхности. Существует два основных типа систем CP: 1) пассивные гальванические системы, в которых используются такие металлы, как цинк и магний, которые корродируют преимущественно по сравнению со сталью, или 2) системы подаваемого тока, в которых используется внешний источник питания и выпрямитель переменного/постоянного тока. При правильной установке и обслуживании системы CP работают в тандеме с системой покрытия для ограничения коррозии и могут значительно увеличить время, необходимое для повторного нанесения краски. Системы CP требуют регулярного тестирования и технического обслуживания, чтобы поддерживать анодные системы в рабочем состоянии.

Система охраны труда и техники безопасности – При проверках следует учитывать действующие стандарты проектирования и правила техники безопасности. Правила постоянно меняются, примеры включают обновления количества и размера люков доступа, вентиляционных отверстий, высоты окончания переливной трубы и надлежащего экранирования, а также систем защиты от падения / безопасности. Регулярные проверки дают возможность определить любые необходимые улучшения для модернизации систем безопасности.

Баковые смесители – В резервуарах для хранения могут образовываться карманы застойной воды в зависимости от ряда факторов, включая общий размер/объем резервуара, потребление/поток в резервуар и из него, а также конфигурацию впускных/выпускных труб. Например, водонапорные колонки и водонапорные башни, плавающие непосредственно в распределительной системе, довольно часто имеют одну входную/выходную трубу, которая соединяет бак со всей системой. Такая конфигурация часто приводит к короткому замыканию воды через накопительный бак или к ситуации «последний пришел, первый ушел». Это может привести к тому, что участки или карманы воды в этом резервуаре будут застаиваться, что приведет к проблемам с качеством воды, таким как потеря остатков дезинфекции, образование ДБФ, термическая стратификация и образование льда. Для решения этих проблем в резервуар можно добавить системы смешивания. интерьер. Эти смесительные системы различаются по используемому методу, но в целом их можно разделить на два типа:

Пассивные смесительные системы: Эти системы используют преимущество градиентов давления и потока во время циклов наполнения/слива в резервуаре для обеспечения перемешивания. Однако системы пассивного смешивания, как правило, не дают активных преимуществ, когда резервуар активно не заполняется. Примеры пассивных систем включают впускные трубы с несколькими портами для увеличения перемешивания во время заполнения, специальные впускные/выпускные трубы для улучшения режима идеального вытеснения и системы обратных клапанов, которые можно добавить к одной впускной/выпускной трубе для имитации отдельного впуска/выпуска. конфигурация.
Системы активного смешивания: Эти системы используют внешний источник смешивания, который может работать непрерывно. Преимущество этих систем заключается в том, что смешивание может быть обеспечено в любое время (а не только при первоначальном наполнении), что обеспечивает больший контроль над процессом смешивания. Системы активного смешивания могут включать в себя погружные крыльчатки, установленные у дна резервуара, смесители с поверхностным аэратором и внешние воздушные компрессоры/вентиляторы, которые создают искусственное смешивание с турбулентностью, вызванной пузырьками воздуха. Дополнительным преимуществом активных систем смешивания является то, что DBP являются летучими и могут быть удалены с помощью методов воздушной отгонки с помощью этих механических систем. Для облегчения смешивания системам требуется внешний источник энергии.

Определение идеального типа хранилища, его размера, местоположения и оборудования для нужд каждого сообщества в воде — это очень индивидуальный процесс. Проверки, защитные покрытия, изменения в правилах и модернизация оборудования могут повлиять на частоту и интенсивность обслуживания водохранилищ. Эксплуатационные потребности также могут повлиять на возможность опорожнения резервуаров для проверки или определения сроков для более крупных проектов, таких как полная подготовка поверхности и повторное покрытие внешних и внутренних влажных/сухих поверхностей. Задержка обслуживания этих критически важных компонентов системы распределения может привести к нарушениям качества воды, жалобам клиентов и перебоям в обслуживании. HR Green имеет большой опыт в проектировании, строительстве, обслуживании и ремонте резервуаров для хранения воды как для общественного, так и для частного использования. Мы готовы ответить на ваши вопросы и помочь вашему сообществу оценить варианты хранения воды, а также связанные с ними обязательства по эксплуатации и техническому обслуживанию.

РубрикаРазное
