Цоколь е17: Разновидности цоколей у ламп
Стандарты присоединительных размеров цоколей и патронов бытовых и офисных ламп
Присоединительный размер не имеет прямой связи с напряжением питания, размером колбы и потребляемой мощностью. Особенно это касается светодиодных ламп, которые могут быть изготовлены в разных вариантах. Внимательно изучайте описание на упаковке перед подключением питания!
Электрические лампочки байонеты — для светильников, подверженных вибрации. Применяется на железнодорожном и морском транспорте, ранее использовался также в диапроекторах.
SBC = B15d диаметром 15мм с двумя фиксаторами
BC = B22d диаметром 22 мм с двумя фиксаторами.
Винтовые электрические лампочки «Винт Эдиссона», отличаются различным диаметрам цоколя, в мм. E27 диаметр цоколя 27 мм = ES (Edison Screw ) самый популярный потрон в РФ.
E14 14мм = SES (Small Edison Screw ) «миньон»
E12 12мм = CES (Candelabra Edison Screw) патрон встречается в дизайнерских люстрах с большим количеством ламп.
E10 10мм = MES (Miniature Edison Screw) патрон использовался в елочных гирляндах 70-х годов. E40 40мм= GES (Giant Edison Screw) патрон уличного фонаря, не путать с E39 39мм = Mogul Screw
E5, E11, E17 и E26 практически не используются в РФ.
Миниатюрные лампочки отличаются расстоянием между контактами.
G4 — 4мм
GY6.35 – 6.35мм обычно предназначены для низковольтных применений, а G9 – 9мм — для сетей 220В
R7s – 7мм, используется с каждой стороны в галогеновых трубках для прожекторов
Лампочки направленного света, отличаются по расстоянию между контактами в мм. Удобны для многочисленных областей применения, требующих направленного освещения низкой или средней интенсивности, таких как: скрытое потолочное освещение, настольные лампы, подвесные светильники, ландшафтное освещение, освещение торговых витрин.
GU4 – 4мм (обычно на 12В).
GU5.3 – 5.3мм (обычно на 12В).
GU10 или GZ10 — 10 мм обычно на 220В.
На GU10 есть фаска вокруг ножки, а у GZ10 угол прямой. Таким образом, GZ10 нельзя использовать в патроне для GU10, а GU10 может быть установлена в оба патрона.
Трубки различаются диаметром, имеют по два контакта с каждой из сторон лампы. «штырьки» расположены близко друг к другу, защищены от случайного замыкания, называются mini-bipin.
T8 — диаметр трубки 25 мм, присоединение G13 – 13мм между пинами.
T12 — диаметр 38 мм, присоединение G13 — 13 мм между пинами.
T5 диаметр 16 мм, присоединение G5 — 5 мм между пинами.
Трубка T2 (диаметром 7 мм) имеет разъем-розетка W4.3, 4.3мм между отверстиями
Трубка T4 (диаметром 12 мм) имеет разъем G5 с расстоянием 5 мм между пинами.
S14s, устанавливается на одном из концов лампы, тип S14d,устанавливается центре лампы
Музейные лампы обычно имеют присоединение диаметром 15 мм типа S15s на обоих концах лампы.
Виды цоколей ламп
Содержание статьи:
- 1 Резьбовой цоколь Эдисона «Е»
- 2 Фокусирующий цоколь «P»
- 3 Софитный цоколь «S»
- 4 Телефонный цоколь «T»
- 5 Штифтовой цоколь (байонет) «B»
- 6 Цоколь с утопленным контактом «R»
- 7 Штырьковой цоколь «G»
Выбирая электрическую лампочку для освещения жилища, обычно обращают внимание на мощность источника света и напряжение питания.
В то же время такой важный параметр, как тип и размер цоколя требует не меньшего внимания. Именно через цоколь осуществляется питание нити накала электрическим током. Современный рынок светотехники предлагает покупателям огромный выбор электроламп, поэтому так важно понимать символику, нанесенную на цоколь.
В то же время такой важный параметр, как тип и размер цоколя требует не меньшего внимания. Именно через цоколь осуществляется питание нити накала электрическим током. Современный рынок светотехники предлагает покупателям огромный выбор электроламп, поэтому так важно понимать символику, нанесенную на цоколь.Маркировка состоит из заглавных букв, чисел и строчных букв. Первая заглавная буква указывает на тип цоколя лампы освещения. Числа указывают на размер цоколя или расстояние между контактами.
Часто в обозначении используются строчные буквы латинского алфавита: s, d, t, q, и p. Они указывают на количество контактов и совпадают с первыми буквами соответствующих чисел. Так s обозначает один контакт, d – два контакта, t – три, q – четыре и p – пять.
Именно ориентируясь на эти обозначение, и следует делать подбор цоколя ламп.

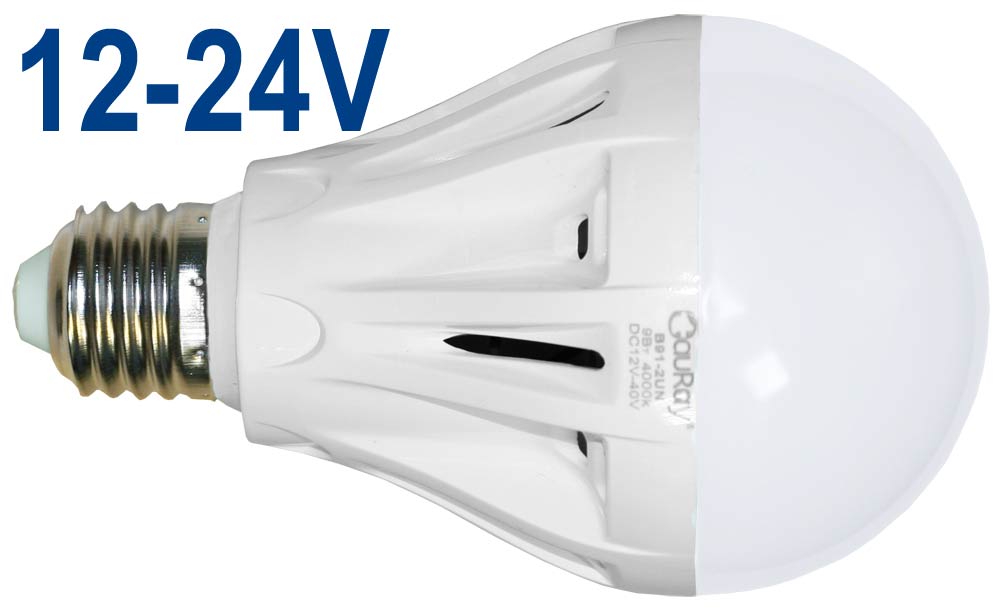

Резьбовой цоколь Эдисона «Е»
Буква «Е» обозначает соединение патрон-лампа с резьбовой конструкцией. Это всем знакомые, наиболее часто применяемые в быту лампы накаливания, о которых можно прочесть тут.
Такое обозначение принято называть в честь знаменитого американского изобретателя Эдисона.
После первой буквы в обозначении следуют цифры, указывающие на размер, а именно диаметр цоколя в миллиметрах. Обычная бытовая лампа ЛОН имеет обозначение на цоколе – Е27, что соответствует диаметру резьбового соединения 27 мм. Не менее популярен размер Е14. Он соответствует миниатюрным лампам, получившим название «миньон». Обычно лампы с таким цоколем устанавливают для светильников на кухне или в коридоре.
Несколько реже используются лампы с микроцоколем Е5, диаметр которого составляет всего 5 мм. Е10 и Е12 относятся к классу миниатюрных и имеют диаметр 10 или 12 миллиметров, соответственно. Обычно под напряжение 110 В применяются лампы с цоколем Е17 или Е26.
В настоящее время на рынке можно встретить самые разнообразные типы ламп с цоколем Е, в том числе и энергосберегающие.
Для больших, промышленных светильников используются цоколь Е40. Это могут быть металлогалагенные лампы мощностью 250W и более.
Резьбовой цоколь «Е»
Фокусирующий цоколь «P»
Лампы, обозначение цоколя которых начинается с буквы «Р», используются довольно редко. Такая конструкция получила название «фокусирующий цоколь». Они применяются в прожекторах, кинопроекторах, фонариках – то есть в тех источниках света, для которых важно направление светового потока. В цоколе размещается особая сборная линза. Именно она направляет свет в нужную сторону.
После первой буквы следуют цифры, обозначающие диаметр фокусирующего фланца. Лампа устанавливается на фланец горизонтально. Маркировку Р14,5 следует понимать как цоколь фокусирующий, с диаметром ориентирующей части (или корпуса) 14,5мм.
Фокусирующий цоколь «Р»
Софитный цоколь «S»
Первая буква «S» обозначает цоколь софитный. Он имеет два контакта, расположенных на противоположных концах лампы. Хотя существуют и одиночные софитные цоколя. Контакты напоминают клеммы стеклянного предохранителя.
Лампы с цоколем S применяются в автомобилях для освещения салона или подсветки номера.
Изначально таким цоколем оборудовались лампы для сценического оборудования. Отсюда и появилось это название. Цифры после буквы «S» указывают на диаметр корпуса. Обычно это S6, S7, S8,5, что соответствует диаметру 6, 7 или 8,5 мм. Существуют лампы с большим диаметром корпуса. Это может быть 10мм, 12мм и даже больше.
Софитный цоколь «S»
Телефонный цоколь «T»
В различных устройствах индикации, таких как пульты управления, мнемосхемы, внешние панели всевозможных электронных блоков используются индикаторные лампочки, оснащенные цоколем с маркировкой «Т». Их принято называть телефонными. Цифры после первой заглавной буквы обозначают ширину между контактными пластинами. Наиболее часто такие цоколи применяются для подсветки панели приборов автомобилей.
Широко известные коммутаторные лампочки КМ имеют цоколь Т6,8. То есть расстояние между контактными пластинами составляет 6,8мм. В Европе принято использовать для аналогичных целей коммутаторные лампочки меньших размеров.
Соответственно цоколь их обозначается Т4,5; Т4,6; Т5,5. В последнее время вместо ламп накаливания с таким же цоколем чаще используют светодиодные. Подробнее о них в этой статье.
Телефонный цоколь «T»
Штифтовой цоколь (байонет) «B»
Как разновидность цоколя Эдисона, разработанного с целью ускорить и упростить процесс замены лампочки, применяется штифтовая конструкция. Такие цоколи имеют в обозначении букву «В».
Отличительной особенностью цоколей типа В является наличие двух круглых штифтов, которые вставляются в специальные прорези на патроне и плотно фиксируются в гнездах.
Обычно штифты симметричны. Но существуют модели ламп с несимметричными штифтами. Такое решение позволяет установить их в патроне строго определенным образом. Это двуспиральные лампы дальнего и ближнего света в автомобилях или в навигационных фонарях на кораблях. Цифры, следующие за первой буквой, соответствуют наружному диаметру цоколя.
Штифтовый цоколь «В»
Цоколь с утопленным контактом «R»
Сравнительно редко применяется цоколь с утопленным контактом.
Как правило, им оснащаются галогенные и трубчатые кварцевые лампы. Небольших размеров и очень легкие, такие лампы работают от напряжения 220В. Обозначается такой цоколь заглавной буквой «R», за которой следуют цифры, соответствующие расстоянию между контактными штырьками. Обычно, дополнительно указывается длина лампы в миллиметрах.
Так обозначение R7s78 расшифровывается как лампа с утопленным цоколем, двумя контактами, расстояние между которыми равно 7 мм. Длина лампы 78мм.
В прожекторах применяются лампы длиной 118мм. В этом случае обозначение цоколя будет иметь вид: R7s118.
Цоколь с утопленным контактом «R»
Штырьковой цоколь «G»
Второе место по разнообразию и популярности после резьбовых цоколей занимают штырьковые конструкции. Штырьки цоколя плотно входят в специальные прорези патрона, чем достигается надежный контакт электропитания лампы. Обозначаются штырьковые цоколи заглавной буквой «G», за которой следуют другие буквы латинского алфавита: U, X, Y, Z.
Они указывают на модификацию лампы и не являются взаимозаменяемыми. Буква «U» обозначает энергосберегающую лампу.
Цоколи с модификацией «X» применяются для ламп, используемых в точечных светильниках с направленным светом. Именно такой вариант станет отличным решением для установки в гипсокартонный потолок, когда требуется светом подчеркнуть определенные моменты в комнате. Читайте подробнее об этом здесь.
Модели с буквами «Y» и «Z» используются крайне редко и применяются для ламп специального назначения.
Штырьковый цоколь «G»
После букв в обозначении следуют цифры. Они обозначают расстояние между штырьками в миллиметрах. Наиболее распространены размеры 4мм, для миниатюрных галогеновых ламп; 5мм для обычных люминесцентных ламп типа ЛБ40; 5,3 мм для ламп с питанием 12В; 9мм для декоративных светильников с питанием 220В;
Для компактных ламп, используемых в настольных светильниках, применяется 4-х штырьковый цоколь, представляющий собой комбинацию из пары двухштырьковых моделей.
В обозначении таких конструкций перед буквой «G» ставится цифра 2.
Crompton 15 Вт 22×50 мм Микроволновая печь E17 2800K Прозрачный
Перейти к основному содержаниюНомер детали: 1650
Лампы Crompton 15 Вт, 22×50 мм, микроволновая печь, E17, теплый белый, прозрачный
Номер детали: 1650
В настоящее время: 1,19 фунта стерлинговвкл. НДС
БЕСПЛАТНАЯ доставка по Великобритании при заказе на сумму более 50 фунтов стерлингов (стандартная доставка, за исключением заказов негабаритных товаров)
- Тип стекла: прозрачное
- Номинальный срок службы: 1000 часов -2021)
Количество
Массовая скидка Кол-во
5+
10+
25+
Цена
Сохранить
3%
5%
10%
- Клиенты также просмотрели
- сопутствующие товары
- Описание
- Характеристики

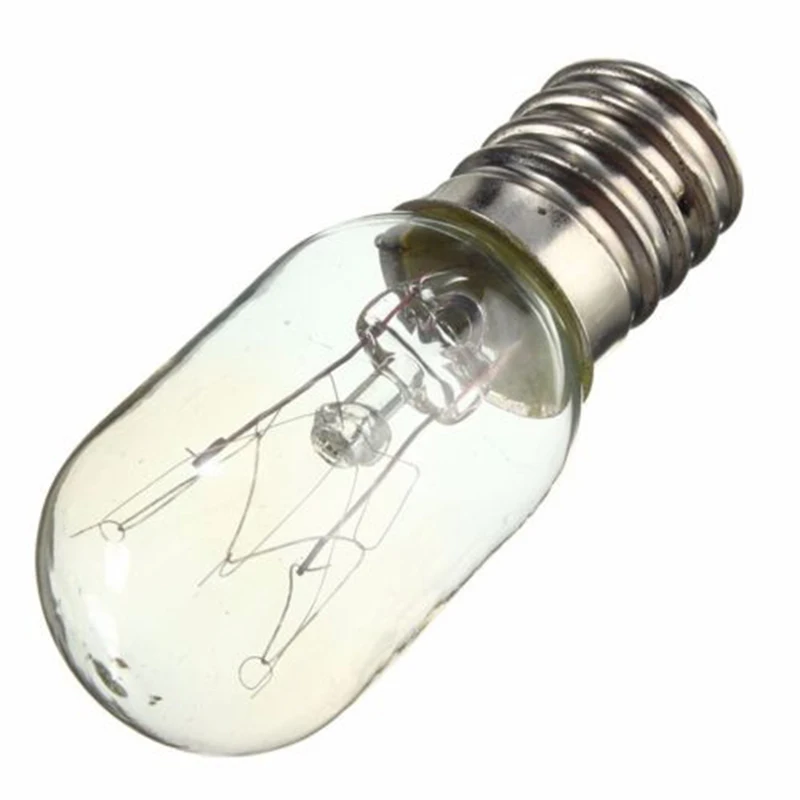

Лампы Crompton 15 Вт 22×50 мм Микроволновая печь E17 Теплый белый Прозрачный
- Тип крышки: IES-E17
- Потребляемая мощность: 15 Вт
- Выходной цвет: Теплый белый
- Размеры: Диаметр=22мм Высота=50мм
Лампа накаливания, специально разработанная для обеспечения оптимального освещения в микроволновых печах.
Обратите внимание, что это промежуточный винт Эдисона IES-E17 в американском стиле с крышкой 120 В (17 мм) — гораздо реже, чем обычный диаметр 14 мм.
| Атрибут | Значение |
|---|---|
| МПН | АМ15СЕ17 |
| Штрих-код | 5018986648944 |
| Эквивалент | 15 Вт |
| Технология | Лампа накаливания |
| Крышка | ИЭС-Е17 |
| Форма | Микроволновая печь |
| Цвет | Теплый белый |
| Диммируемый | № |
| Производитель | Лампы Кромптон |
| Тип крышки | ИЭС-Е17 |
| Напряжение | 240 В |
| Потребляемая мощность | 15 Вт |
| Диммируемость | Нет — не подходит для затемнения |
| Всего люменов | 90лм |
| Цветовая температура | 2800К |
| Цвет Описание | Теплый белый |
| Цветопередача | РА >90 |
| Тип стекла | Прозрачный |
| Время прогрева | <0,5 секунды (0-60%) |
| Содержание ртути | 0,0 мг |
| Средний номинальный срок службы (L50) | 1000 часов |
| Циклы переключения | 4000 |
| Энергосбережение | № |
Рейтинг энергоэффективности EEI до 2021 г. | Е |
| Рейтинг энергоэффективности EEI 2021 | Г |
| МПН | АМ15СЕ17 |
| Диаметр | 22 мм |
| Высота | 50 мм |
| Расчетная стоимость эксплуатации | 9,31 фунта стерлингов в год из расчета 5 часов в день при предельной цене на 22 октября (34,0 пенса/кВтч) |
