Цоколь е27 это большой или маленький: Типы, виды и размеры цоколей ламп

Электрические патроны серии G предназначены для подсоединения ламп с цоколями штырькового типа. Они просты по конструкции и изготавливаются из тех же материалов, что и винтовые патроны, хотя, например, изделия из карболита, применяемые раньше для люминесцентных ламп, уже превратились в настоящий электроустановочный антиквариат.

Цифры после буквы G в названии обозначают расстояние между штырьками для двухштырьковых ламп, если же штырьков больше они показывают диаметр окружности, проходящей через центры штырьков. Следует обратить внимание, что в названии типа штырьковых цоколей могут присутствовать буквы U, X, Y, Z, которые определяют модификацию конструкции.

Одним из самых распространенных видов патронов для штырьковых цоколей G являются патроны для люминесцентных ламп. Основные типы патронов — G5, G13, 2G 13, G20, G23. Цифра после буквы G, как уже было сказано, означает расстояние между контактами лампы в миллиметрах.

Применяются для компактных люминесцентных ламп с диаметрами 7 и 16 мм. Данные лампы используются для подсветки в настольных лампах или освещения помещений небольшой площади.

Применяются для люминесцентных и светодиодных ламп с диаметрами 26 мм и 38 мм (сейчас данный тип ламп с диаметром колбы 38 мм практически уже не применяется). Являются наиболее распространенными лампами, которые используются в большинстве светильников.

Патроны G5 и G13 могут быть как поворотными или накидными (неповоротными).

Поворотный и накидной патроны для люминесцентных ламп G5 и G13:

Рисунок 7. Патроны G13

Слева на рисунке изображен накидной патрон, который просто одевается на штырьки лампы, справа — поворотный патрон с держателем, при помощи которого патрон может крепиться на стену или светильник.

Люминесцентные лампы, используемые в электрических патронах G5 и G13, являются двухцокольными. Следовательно, на одну лампу требуется два патрона, которые должны располагаться друг от друга на расстоянии равном длине лампы.

Токоподводящие провода к электрическим патронам G5 и G13 вставляются в специальные отверстия с контактными зажимами, где и фиксируются. Лучше всего использовать жесткий одножильный провод, многожильные провода требуется облудить. В виду специфики зажигания люминесцентных ламп, которая требует использования либо стартера, либо электронного ПРА, используются также сдвоенные патроны со стартеродержателем.

Рисунок 8. Патрон со стартеродержателем

Сдвоенные патроны 2 G13 позволяют подсоединять сразу две лампы со стартодержателем или без него. В остальном полностью соответствуют G13.

Рисунок 9. Cдвоенный патрон

Патроны от G4 до G10 используют для монтажа галогеновых ламп небольшой мощности, которая составляет максимально 50-60 Вт. Такие патроны применяются, например, со светильниками, встраиваемыми в подвесные потолки, панели ЛДСП, МДФ и другие. Часто применяемыми патронами являются, например, G3.9, G5.3, GX5.3, GU5.3, GY5.3, GU10. Обычно данные патроны поставляются с уже подсоединенными проводами, которые предварительно зачищены и облужены, то есть полностью подготовлены для монтажа.

Рисунок 10. Патрон GU10

Рисунок 11. Патрон GU5.3

В последнее время становятся все более популярными и декоративные патроны, которые помимо своей основной функции, еще и способны украсить наш интерьер, внести в него какую-то свою новую изюминку. В большинстве случаев, они изготовлены под лампу с цоколем Е27. Они могут поставляться с подсоединенным проводом и потолочным креплением, то есть по сути являются уже практически готовым светильником.

Рисунок 12. Декоративные патроны

На этом, конечно, не исчерпывается всё разнообразие мира электрических патронов и в этой короткой статье невозможно описать их все. Тем не менее основные наиболее часто используемые в нашем быту патроны, эти полезные и необходимые человеку изделия, были все-таки затронуты и мы надеемся, что данная статья была для вас полезной.

типы, виды, маркировка, размеры стандартных лампочек

Лампочки встречаются повсюду — от освещения улиц до электрического инструмента. Все их объединяет одно — в строении присутствуют цоколи ламп. Для подбора источника света важно разбираться в особенностях и отличиях цоколей.

Содержание

• Что такое цоколь
• Какие бывают цоколи
• Буквы в маркировке
  • Резьбовые цоколи Эдисона — тип E
  • Штырьковые — G
  • Настольные — 2G11
  • С утопленными выводами — R
  • Автомобильные — H
  • Штифтовые — B
  • Софитные — тип S
  • Фокусирующие — P
  • Телефонные — T
  • Кабельные — тип K
  • Умные цоколи
  • Бесцокольные лампы — W
• Зарубежные обозначения
• Плюсы и минусы использования
• Конструкция
• Переходники для цоколей

Что такое цоколь

В популярном значении цоколь — это металлическая часть лампочки, вкручиваемая в патрон светильника. Обычно имеет пару изолированных контактов и выполняет две функции:

1. Служит проводником электрического тока от питающей сети к светоизлучающему элементу (светодиоду, телу накала).
2. Удерживает лампочку в неподвижном состоянии. Служит в качестве крепежа.

Какие бывают цоколи

Цоколи, вкручиваемые в бытовые люстры, имеют конструктивные отличия от автомобильных или прожекторных. Под разные устройства существуют лампочки с отличающимися формой, мощностью и размерами. Поэтому и крепежи осветительных приборов приходится делать разнообразными.

Распространены следующие виды цоколей:

• Е27 — стандартный цоколь, известный с советских времен лампочки Ильича;
• Е14 — как E27, но маленький размер;
• GU5.3 — точечные источники света;
• Н7, h21 — подходят для фар и габаритных огней автомобилей.

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

1. Большая буква — сообщает о форме.
2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Обратите внимание. Дешевые китайские светодиодные лампы часто ломаются из-за перегрева. Их не стоит помещать в закрытые герметичные бра и светильники. Схожая проблема имеется и у компактных люминесцентных ламп. Электронная начинка таких осветительных приборов плохо справляется с высокими температурами.

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — h2, h5, H7.

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении. Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом.

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе. Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт.

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Зарубежные обозначения

Перечисленные способы маркировки актуальны в большей части мира. Но в некоторых странах существуют нюансы:

1. Штифтовые (байонетные) цоколи иностранные заводы изготовители маркируют буквой «B». В России они обозначаются как «Ш» (2Ш22).
2. В США стандартный для обычной лампочки типоразмер E 27 некоторые производители маркируют буквой «M».
3. Маленькие байонетные крепежи обозначаются добавлением к большой букве «B» символа «a».

Плюсы и минусы использования

Достоинство цоколей состоит в удобстве их эксплуатации. Они позволяют оперативно и безопасно заменить осветительный прибор. Работа не требует специальных инструментов и навыков и занимает 1-2 минуты. Справиться может даже домохозяйка.

Другой плюс — широкий выбор крепежей различных марок и размеров. Это позволяет избежать трудностей при проектировании освещения. Всегда можно выбрать лампу, которая оптимальна для поставленной задачи.

Имеются и недостатки. Обычно цоколи прижимаются к контактам в патроне. Соединение не отличается надежностью. Контакт может ослабиться, загрязниться, окислиться от нагрева.

Конструкция

Задача крепежа — проводить ток от сети к лампе. Все необходимое для этого предусмотрено в его конструкции:

• токопроводящие контакты;
• изолятор.

Контакты должны пропускать ток. Поэтому цоколь лампочки изготавливается из металла, то есть проводника (железо, медь). В светодиодных приборах встречается и из алюминия. Изоляция же, наоборот, должна препятствовать прохождению тока. Одновременно она удерживает контакты в рабочем положении. Обычно изоляция выполнена из пластика или жароустойчивой смолы.

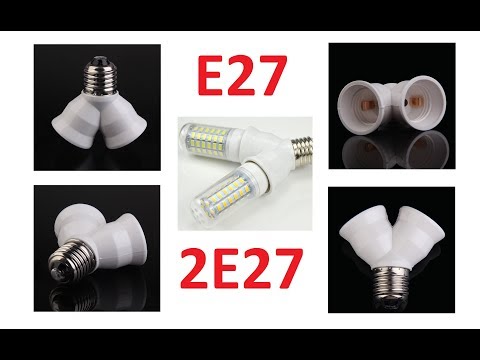

Переходники для цоколей

Переходники предназначены для установки ламп с отличающимися стандартами цоколей, например, если нужно в мощный промышленный патрон вкрутить обычную квартирную лампочку. Существуют и переходники, позволяющие использовать лампочки другой формы.

Разновидность цоколя, напряжение и мощность лампочки — ее важнейшие технические характеристики. Их учитывают, покупая осветительный прибор. Напряжение обычно стандартное — 220 вольт. Мощность пользователь выбирает на свое усмотрение. С крепежом же придется повозиться.

Если вы приобретаете лампочку для люстры, то обязательно следует выяснить типоразмер патрона. Если его не удается определить визуально, то информацию о типе цоколя можно узнать в технической документации на светильник.

Как найти подходящую светодиодную лампочку E27?

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

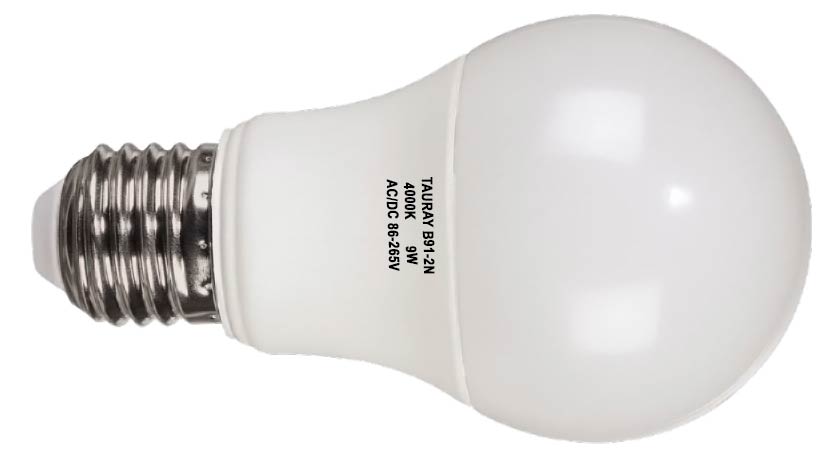

Что такое лампа E27?

Лампа E27 — одна из самых распространенных ламп в наших домах. Она также известна как лампочка Эдисона с большим винтовым цоколем (27 миллиметров). E27 относится к розетке, крепление которой вы вкручиваете в свой осветительный прибор. Лампа с цоколем E27 всегда будет иметь один и тот же цоколь, но форма колбы, конечно, может отличаться.

Как выглядит лампа Е27?

Если вы представляете себе форму старой лампы накаливания, вы на правильном пути. Сегодня это только одна из различных форм лампочки E27. Он доступен в форме груши, шара, шара, палочки, свечи, трубчатой ​​формы, PAR и других. Их можно использовать в каждой комнате вашего дома, в отелях и ресторанах. Благодаря светодиодной технологии сегодня у нас есть огромный выбор

Экологичность — Лампа E27 доступна в двух вариантах: лампа накаливания, галогенная и светодиодная. Лампы накаливания больше не производятся, поскольку только 5% необходимой энергии превращается в свет, служат всего 1000 часов (> 1 года) и содержат токсичные химические вещества, такие как ртуть. Светодиодные лампы не содержат токсичных химикатов, имеют срок службы от 10 000 до 40 000 часов (4-15 лет) и потребляют меньше электроэнергии для выработки света. Здесь вы можете узнать больше о преимуществах светодиодов:

Хотите перейти на светодиодные лампы E27?

Если вы хотите перейти на светодиодные лампы, важно знать, какую мощность использует ваша текущая лампа. Раньше ватт равнялся видимому свету. Это не точно со светодиодными лампами. При выборе светодиодной лампы важнее сделать выбор после числа люмен , другими словами; сколько света он излучает. Воспользуйтесь фильтром в левой части страницы, чтобы выбрать подходящую светодиодную лампу E27. После этого вы также можете выбрать предпочтительную цветовую температуру.

Лампы E27 доступны с различной цветовой температурой

Цветовая температура измеряется в градусах Кельвина и указывает, какой цветовой тон имеет свет. Он варьируется от низкой цветовой температуры, которая имеет теплый светящийся свет с большим количеством красного, до высокой цветовой температуры, который имеет холодный свет с большим количеством синего. Старая лампа накаливания имела цветовую температуру 2700К, очень теплый белый свет.

Можно ли диммировать светодиодные лампы E27?

Они есть! Вы также можете убедиться, что вы диммируемая лампочка выбрав его в фильтре слева. С диммируемыми лампочками можно регулировать яркость света. При приглушении света яркость уменьшается. Это особенно хорошо, если вы хотите иметь динамическое освещение в вашем доме. Свет с регулируемой яркостью также позволяет снизить потребление энергии, поскольку лампа требует меньше света.

Но на этом все не заканчивается. Есть лампочка, с помощью которой можно уменьшить цветовую температуру, а не (только) яркость. Это возможно с Philips Dimtone и Glowdim от Osram . Вы можете уменьшить цветовую температуру от теплого белого света 2700K до теплого светящегося света 2200K.
