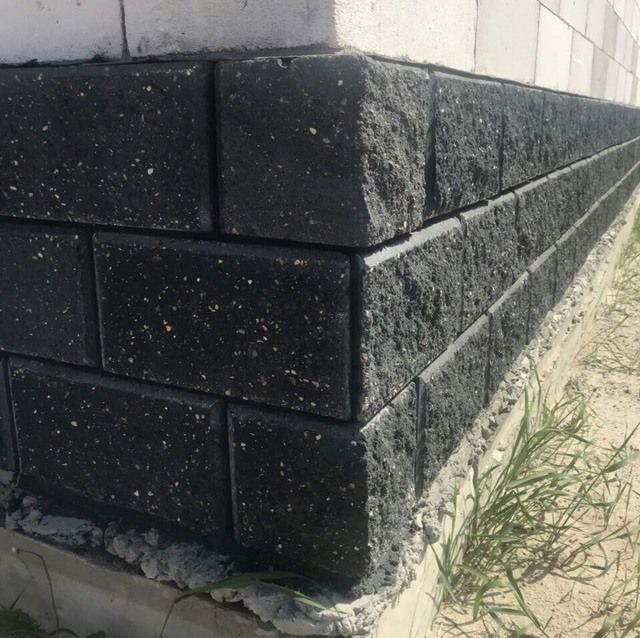

Цоколь из блоков: Цоколь из керамзитобетонных блоков

Цоколь из керамзитобетонных блоков на ленточный фундамент: этапы возведения своими руками

При устройстве нижней части стены любого строения, называемой цоколем, должны учитываться особенности её эксплуатации. Это возможное воздействие подтоплений, снега, льда. Не исключены механические повреждения поверхности при движении снежных масс вдоль стены. Цоколь из бетона можно считать оптимальным вариантом защиты от негативных воздействий.

Конструкция может быть монолитной или блочной, в качестве наполнителей бетона используются различные материалы, в основном природный гравий или доведённый до нужной фракции щебень. Недостатком бетона для строительства стен считается его большой вес, это повышает трудозатраты в строительстве и увеличивает стоимость транспортировки.

Используйте керамзитобетон для создания цоколя

Снижение веса достигается использованием в бетонных смесях лёгкого материала керамзита. Он представляет собой пористые гранулы небольшой фракции, изготовленные путём высокотемпературного обжига легкоплавких глин.

Особенности керамзитобетонных блоков

Когда монолитная заливка цоколя бетонной смесью с керамзитовым наполнителем в исполнении представляет сложности, то она успешно заменяется использованием блоков — штучных изделий из керамзитобетона.

Далеко не все блоки с керамзитным наполнением могут быть использованы для устройства цоколя здания. Но, чтобы не совершить ошибку при приобретении материала, следует знать его особенности, марки, виды, предназначение.

Виды блоков из керамзитобетона

Форма блоков обычно прямоугольная, с примерным размером 40х20х20 см. Приблизительность размера обусловлена следующим: объемы блоков уменьшены на предполагаемое заполнение цементно-песчаным раствором шва между изделиями в 1-2 см. Так легче производить подсчёт объёмов кладки.

В данном видео рассмотрим керамзитобетонные блоки:

Изделия бывают:

• беспустотные монолитные;
• с внутренними пустотами различной формы, сквозные и несквозные;
• исполненные в трёх слоях: внешние – бетонные, а внутренний – из утеплителя, обычно из пенополистирола.

Допускается применение пустотных блоков для устройства цокольной кладки. В этом случае возможна заливка пустот керамзитобетоном крупной фракции для утепления цокольного этажа. Возможны и другие варианты утепления в пустотах.

Преимущества и недостатки

Выбирать изделия для строительства цокольного этажа следует, исходя из следующих характеристик:

• прочность блоков должна быть в диапазоне 25-100 кг/см2;
• вес 1 м3 изделий должен составлять от 0,8 до 0,4 т;
• вес 1 м2 стены – от 600 до 800 кг;
• изделие обязано выдерживать от 50 до 150 циклов заморозки и оттаивания.

Материал с перечисленными параметрами способен обеспечить надлежащие нагрузки для возведения над бетонным цоколем 3 этажей.

Основные преимущества, обеспечивающие керамзитобетонным изделиям повышенный спрос на рынке искусственных камней для возведения стен:

1. Незначительный вес позволяет снизить нагрузки на фундамент здания, облегчить вес стеновой конструкции, снизить трудозатраты и увеличить скорость строительства.
2. Повышенные теплоизоляционные свойства позволяют использовать цокольное помещение без значительных затрат на утепление.
3. Цена на блочные материалы из керамзитобетонной смеси ниже традиционного кирпича или облегчённых пенобетонных и газобетонных изделий с аналогичными характеристиками.
4. Цоколь, устроенный из керамзитобетонных блоков, обладает свойствами шумопоглощения благодаря пористой структуре керамзита.
5. Вспученная глина относится к материалам с отличными экологическими показателями, а керамзитобетонные блоки в европейских странах принято называть биоблоками за природный состав исходного сырья.
6. Изделия прекрасно сочетаются практически со всеми строительными материалами, просты и легки в обработке, монтаже, транспортировке.

Использование керамзитобетонных блоков для цоколя

Назначение изделий характеризуется прочностью:

1. Для несущих стен, а именно к таким относится цоколь, используются блоки конструктивные. Они имеют максимальные показатели прочности, подходят для несущих конструкций стен при строительстве жилья.
2. К конструктивно-теплоизоляционным изделиям относятся блоки со средними характеристиками, но их прочности почти во всех случаях достаточно для возведения цокольного этажа.
3. Название теплоизоляционных изделий само говорит об их предназначении. Для цоколя их применяют только в качестве дополнительного слоя.

Конструктивные изделия наиболее дорогие, они довольно тяжлы из-за использования в них керамзитовых гранул наименьшего диаметра, а теплоизолирующие свойства при этом минимальны.

Для возведения бетонного цоколя в частном доме вполне подходит категория конструктивно-теплоизоляционных керамзитобетонных блоков. Тем самым обеспечивается тёплое помещение цокольного пространства: в нём может быть обустроен подвал, мастерская, гараж или любое другое вспомогательное помещение для частного дома.

Керамзитобетонные блоки – дешевый и качественный материал для создания цоколя

Поэтапное строительство цоколя с использование керамзитобетонных блоков

Возведение цокольного участка стены либо подвального этажа здания относится к общестроительным работам, выбор материала для стен должен соответствовать проекту. Примерный план производства работ может быть следующим:

1. Цокольные стены устраиваются по выровненному слою ленточного фундамента.
2. По выравнивающей стяжке устраивается оклеечная гидроизоляция на битумной основе.
3. Поверх изолирующего слоя проводится чистовая разметка под стены.
4. Разметочный шнур натягивается по периметру сооружения, по заданному уровню, над первым рядом кладки.
5. Заводятся углы здания в 3-4 ряда убежной штробой.
6. Кладка проводится впритык, с качественным заполнением вертикальных стыков и горизонтальных швов.
7. Отверстия для естественной вентиляции, продухи в цоколе заранее намечаются, для них оставляются соответствующие проёмы.
8. В случае прокладки инженерных коммуникаций в стенах устраиваются отверстия либо штробы.
9. Армирование для керамзитобетонных блоков выполняется кладочной строительной сеткой через каждые 3-4 ряда. Железобетонный цоколь изготавливается только в случае большой высоты дома или использования тяжёлых конструкций стен сооружения.

Цоколь из блоков керамзитобетона своими руками

Монтаж блоков производится по аналогии с кладкой стен из кирпича на цементно-песчаном кладочном растворе. Это позволяет значительно сэкономить на специальных клеевых составах, которые используются, когда, например, монтируется цоколь из газобетона.

Успех самостоятельной работы во многом зависит от качества материалов для кладки. Для цоколя лучше всего использовать качественный материал заводского изготовления. Нижняя часть стен здания несёт большую нагрузку, она является как бы продолжением фундамента. Не стоит самостоятельно изготавливать блоки из керамзита в данном случае, так как прочность изделий домашнего изготовления значительно ниже, чем у заводских.

Перед проведением работ нужно подготовить основание для отмостки:

• снять растительный грунт толщиной около 10 см;
• засыпать по периметру цоколя песчано-щебёночный слой на толщину снятого грунта;
• обильно полить слой водой и уплотнить ручной трамбовкой.

Это делается, чтобы упавший при кладке цокольных стен раствор можно было сразу разровнять на месте будущей отмостки бетонного цоколя.

Стены из штучных бетонных изделий с керамзитовым наполнителем возводятся по общепринятой технологии, ничем не отличающейся для устройства цоколя:

1. Габариты блоков вполне удобны для работы, плотность изделий достаточна для безопасной укладки.
2. Незначительный вес бетонных камней облегчает кладку, позволяет начинающему каменщику допускать небольшие промахи с возможностью их быстрого исправления.
3. Работы по монтажу можно производить без помощников, так как подача камня на леса не составляет большого труда, а подмостки выдерживают достаточно большое количество облегчённых бетонных цокольных блоков.
4. Не стоит забывать о хрупкости керамзитобетона, поэтому вместо металлического молотка для подправки и подбивки изделий лучше использовать резиновую киянку.
5. Так как материал крошится при разбивании, разрезать его следует с применением болгарки и специальных отрезных кругов по бетону.
6. Перед началом работ надо разнести бетонные камни вдоль строящегося цоколя.
7. Раствор замешивается по стандартной рецептуре для кладочных смесей, при самостоятельном исполнении количество единовременно замешанного раствора не должно превышать 3-5 вёдер.

Устройство цокольного этажа своими руками вполне возможно при наличии определённых строительных навыков, а из керамзитобетонных блоков кладка может быть выполнена намного быстрее и качественнее.

Полезные статьи:

Как обустроить вентиляцию в погребе

Самостоятельная постройка цоколя вокруг частного дома

Утепление стен и пол подвала частного дома

Как сделать цоколь из ФБС

Как правильно сделать вентиляцию в подвале

Как рассчитать оптимальные размеры погреба

Как сделать люк в подвал

Как выбрать кирпич для цоколя

бетонный, фундаментный, строительство этажа из ФБС, цоколь из шлакоблока, видео-инструкция по монтажу своими руками, фото и цена

Многие застройщики желают иметь в доме цокольный этаж, что вполне объяснимо – с его помощью можно увеличить площадь дома практически в два раза. По сути, это первый этаж, который расположен ниже уровня земли. Далее мы рассмотрим, как построить цокольный этаж, используя для этого цокольные блоки, которые еще называют ФБС-блоками.

Цокольный этаж из блоков

Содержание

Особенности цокольного этажа

При желании, в цокольном этаже можно сделать подвал для хранения овощей в зимний период, оборудовать в нем тренажерный зал, либо придумать помещению любое другое назначение. В любом случае, эта площадь будет использоваться с пользой. Однако, достоинство цокольного этажа заключается не только в увеличении пространства дома, но и уменьшении теплопотерь строения.

Согласно существующим нормативам, высота цокольного этажа должна быть не менее 2,5 м, однако, многие застройщики делают его немного выше, чтобы получить полноценный дополнительный этаж. Для этого землю выкапывают на необходимую глубину.

Еще одним положительным моментом цокольного этажа является то, что он берет на себя часть нагрузок от стен дома. В итоге все затраченные силы и средства на такое строительство полностью оправдываются.

Устройство цокольного этажа

Виды цокольного этажа

Цокольный этаж фундамента, в зависимости от его расположения относительно стен, бывает трех видов:

• Заглубленный – наиболее распространенный вариант, так как в этом случае цоколь меньше всего подвергается негативному воздействию влаги.
• Вровень – достаточно затратный вариант, так как требует дополнительную гидроизоляцию, в противном же случае фундамент разрушается от влаги.
• Выступающий цоколь – как правило, используется для домов с тонкими стенами. Данный вариант применяют в том случае, когда необходимо выполнить теплое подпольное помещение.

Виды цоколя

Блоки ФБС

При строительстве цокольного этажа, крайне важно правильно выбрать для него строительный материал. К примеру, если построить цоколь из шлакоблока, то он получится ненадежным и довольно быстро придет в негодность, так как материал не предназначен для таких нагрузок.

Отличным вариантом являются ФБС блоки, которые представляют собой современный строительный материал, предназначенный для строительства сборных фундаментов и цоколей. Основным достоинством бетонных блоков является их невысокая стоимость, благодаря чему они доступны для широкого круга потребителей. Однако, не только невысокая цена обеспечила им высокую популярность.

ФБС-блоки разных размеров

Достоинства ФБС-блоков

Бетонные блоки для цоколя обладают рядом преимуществ, среди которых можно выделить следующие моменты:

• Строительство цокольного этажа из блоков ФБС не требует самостоятельного приготовления бетона, в отличие от возведения монолитного фундамента. Как известно, любое нарушение пропорций может привести к снижению его качества.
• Блоки обладают морозостойкостью. В процессе их изготовления, в раствор добавляются специальные присадки. Это позволяет использовать данный материал при строительстве в районах с суровым климатом, где за сутки перепады температур составляют десятки градусов.
• Существует большое разнообразие моделей материала, что позволяет подобрать наиболее подходящие блоки для каждого конкретного случая. Они могут отличаться не только размером, но и своим составом, а следовательно и характеристиками.
• Материал устойчив к агрессивным средам. Поэтому возводить цоколь из фундаментных блоков можно даже в грунтах с повышенной кислотностью.
• Как уже говорилось выше, достоинством блоков является и их невысокая стоимость.

Недостатки

Любой материал, как известно, имеет какие-то свои недостатки. Блоки тоже не являются исключением.

К основным их недостаткам относятся следующие моменты:

• Монолитный фундамент, построенный своими руками, будет стоить процентов на 20-30 дешевле, чем выложенный из блоков.
• Если для строительства выбраны крупные блоки, то уложить их самостоятельно не поучится. Придется привлекать строительную технику, что повлечет за собой дополнительные расходы.
• В процессе укладки блоков образуются швы, которые не защищены от негативных воздействий окружающей среды, поэтому со временем они могу прийти в негодность. В результате их необходимо защищать гидроизоляционными материалами. Кроме того, через швы также просачивается холод, поэтому для получения теплого помещения, необходимо применять теплоизоляцию.
• Монолитный фундамент, если он правильно выполнен, более прочный, чем блочная конструкция. По сути, получается такой же ленточный бетонный фундамент, но разрезанный на части.

Копка котлована

Строительство цокольного этажа

Глубина

Глубину фундамента следует выбирать не только в соответствии со своими пожеланиями, но и особенностями почвы. Если грунтовые воды расположены очень близко, то цокольный этаж не стоит углублять более, чем на один метр.

Совет! Чтобы на участке с близко расположенными грунтовыми водами сделать цокольный этаж более глубоким, можно «поднять» строительную площадку путем насыпки грунта. Однако, такая технология требует дополнительных вложений.

Если грунтовые воды поднимаются сезонно, то можно воспользоваться технологией защиты фундамента от боковых сил и проложить дренажную систему под определенным углом. Если же проблема грунтовых вод на вашем участке отсутствует, то сделать цокольный этаж любой глубины, которую предполагает проект, не представляется сложным.

На фото – котлован для цокольного этажа с бетонной стяжкой

Подготовка котлована

Итак, вы определились, какой глубины будет цокольный этаж из блоков ФБС. Теперь можно приступать к строительству, которое начинается с земляных работ. В первую очередь необходимо выкопать котлован, задействовав для этого экскаватор.

Совет! На данной стадии строительства желательно поблизости установить водонапорную колонку, так как строительный процесс требует большое количество воды.

Если работа производится весной, то возможно на дне котлована вы увидите скопление воды, которую необходимо откачать или дождаться, пока она уйдет сама собой.

Затем работа выполняется в следующем порядке:

• В первую очередь нужно выровнять углы и стены ямы, так как экскаватор копает неровно.
• Затем надо выполнить бетонную подушку. Для этого на дно котлована следует нанести разметку и обозначить размеры будущего дома.
• В местах расположения несущих стен необходимо прорыть траншеи глубиной не менее 30 сантиметров.
• Затем траншеи нужно укрепить при помощи досок.
• Далее дно траншей необходимо засыпать щебнем, уложить армировку металлическими прутьями и залить цементный раствор.

После завершения этой работы следует прекратить строительство на три недели, пока не застынет бетон.

Гидроизоляция цокольного этажа

Гидроизоляция

Следующим этапом работы является гидроизоляция, к которой необходимо подходить очень ответственно, иначе влага может попасть в цокольный этаж, что приведет к обрушению дома. Гидроизоляция представляет собой целый комплекс работ. В первую очередь необходимо защитить заглубленные в почву блоки для цоколя фундамента с наружной стороныпри помощи специального рулонного материала.

В последнее время пользуется большой популярностью гидроизол – это простой в применении и в то же время практичный гидроизоляционный материал.

Инструкция по гидроизоляции с его применением выполняется следующим образом:

• В первую очередь наносится слой битумной мастики.
• Затем помещается гидроизол.
• После этого наносится еще один слой мастики.

Также в целях гидроизоляции следует выполнить широкую бетонную отмостку по периметру строения.

Укладка блоков

Совет! Чтобы надежно защитить дом от влаги, специалисты рекомендуют выкопать глубокую яму в полуметре от стены и заполнить ее слоями глины, щебня и бетона с добавлением песка и щебня.

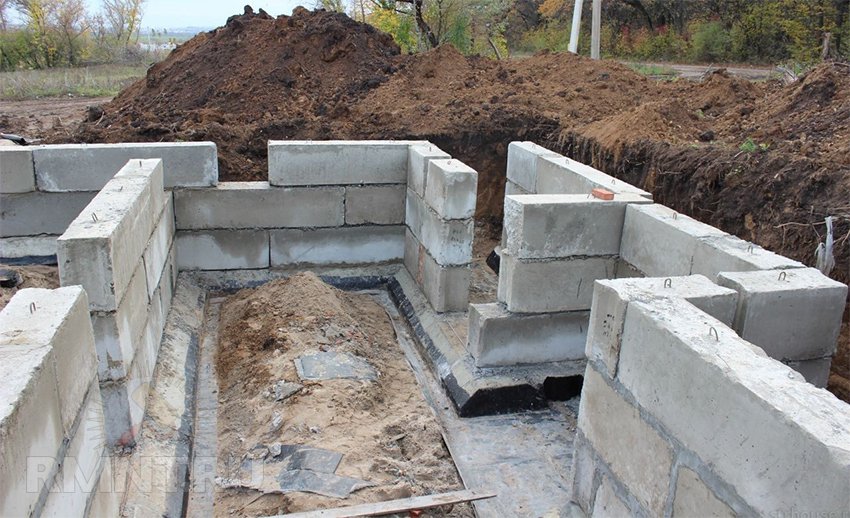

Укладка блоков

Следующим этапом работы является укладка бетонных блоков. Если используются большие блоки, то уложить их вручную не получится, поэтому, как уже говорилось выше, придется задействовать специальную строительную технику.

Располагать блоки нужно по всему периметру котлована, за исключением входа в помещение, скрепляя их цементным раствором. Укладку необходимо выполнять как можно ровнее, что в дальнейшем упростит процесс оштукатуривания.

При возведении цокольного этажа, следует выполнить специальные отверстия для подвода воды и электропроводки. Когда блоки превысят уровень почвы, нужно сделать в них отверстия для вентиляции на расстоянии не ниже 15 см от уровня почвы. Сами отверстия следует закрыть сеткой.

Цоколь из блоков ФБС должен на метр возвышаться над уровнем земли. При этом в стенах необходимо выполнить окна, чтобы помещение не получилось слишком темным.

Пояс цокольного этажа из кирпича

Завершение строительства цокольного этажа

Прежде чем укладывать перекрытие первого этажа, специалисты рекомендуют выполнить поверх плит монолитный железобетонный пояс, который выполняет две функции:

• Выравнивает весь ярус по горизонтальной плоскости;
• Связывает блоки между собой.

Иногда пояс выкладывают из кирпича, однако, бетон все же надежней.

Работа выполняется следующим образом:

• Выставляется деревянная опалубка из досок.
• Затем укладывается арматура.
• После этого опалубка заливается бетоном.

Как и полагается в подобных случаях, после заливки все работы необходимо прекратить на время застывания бетона. После этого укладывается перекрытие первого этажа и выполняется дальнейшее строительство дома.

Укладка перекрытия

Вывод

Использование подходящего материала для цокольного этажа, такого как ФБС-блоки и соблюдение правильной технологии строительства, позволит с минимальными затратами увеличить полезную площадь дома. Поэтому данное решение пользуется большой популярностью среди застройщиков, особенно в условиях города, когда на счету каждый квадратный метр (узнайте здесь, как избавиться от грибка в подвале).

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Чудесный мир цокольных блоков

Этот традиционный цокольный блок поставляется уже сформированным со склада пиломатериалов — просто обрежьте его по длине и установите.

[Это часть моей серии статей «Как установить молдинги».]

Что такое цокольный блок?

Для наших целей это основание вашей дверной накладки, пилястры или колонны.

Его строгое определение восходит к классическим ордерам и служит несущим элементом, а наши плинтусы носят исключительно декоративный характер.

Однако при использовании цокольных блоков в молдинге они должны выглядеть как минимум как , чтобы выполнять свою первоначальную функцию. Игнорируйте это, и вы рискуете потерять визуальный смысл, который вы пытаетесь донести с помощью них.

Цокольные блоки в качестве пересечений

В приведенном ниже примере я сделал модель дверной накладки и плинтуса, которые хочу установить.

Я сделаю цокольный блок примерно на 1/8″ толще, чем толщина плинтуса. Таким образом, он действует как пересечение двух молдингов разного размера.

Говоря столярным языком, можно сказать, что цокольный блок стоит над обшивкой двери и плинтусом.

Молдинг двери (наличник) толще этого? Тогда просто сделайте цокольный блок толще.

Почему бы не сделать обшивку двери и плинтус заподлицо с цоколем?

В идеальном мире ваш дверной косяк и гипсокартон будут заподлицо, и вы можете просто сделать молдинги на одном уровне.

Однако мы живем не в этом мире.

Дверные косяки редко находятся на одном уровне с гипсокартоном. И даже если они таковы, эта сторона может быть идеальной, а другая совершенно не в порядке.

Таким образом, создание плинтуса, выступающего за обивку двери и плинтус, дает вам некоторое пространство для маневра, чтобы учесть смещение косяков и стен.

Ниже   Я сделал этот цокольный блок Craftsman шире, чем плоская дверная накладка, поэтому зазор между накладкой и цокольным блоком создал ступеньку, повторяющуюся тему в плинтусе.

Обратите внимание на ступеньку между обшивкой двери и цоколем.

Плинтуса в традиционном или неоклассическом стиле До и после

Все любят обустройство дома с фотографиями до и после. Вот один из блоков плинтуса.

Вот некоторая «стартовая отделка», установленная строительным подрядчиком. Вы называете эту плинтус апгрейдом?

Эй, так намного лучше! Посмотрите, как цокольные блоки гордятся другими молдингами.

Ниже   Это левая сторона обивки двери на фотографии выше.

Обратите внимание, как аккуратно плинтус пересекается с этим простым цоколем.

Ниже   Я установил этот наличник вокруг проема, который ведет из главной спальни в холл, разделяющий его и ее гардеробные, а цоколь служит идеальным пересечением молдингов.

Должен ли цокольный блок быть выше плинтуса?

Не всегда, нет. Ниже приведен пример сделанного мной цоколя в викторианском стиле, который не превышал высоту плинтуса.

Викторианские постаменты, как правило, выше неоклассических. Этот должен был быть еще выше.

Сборные цокольные блоки

Цокольные блоки, показанные на двух рисунках ниже, наиболее распространены в большинстве розничных магазинов товаров для дома.

Тем не менее, они выполнены в чистом викторианском стиле, поэтому их следует использовать только с рифленым кожухом, который вы видите ниже (также широко доступны), или с пилястрой с плоским ложем.

Ниже   Это еще один распространенный цокольный блок в викторианском стиле.

Этот цокольный блок позволил мне аккуратно завершить плинтус из трех частей в викторианском стиле под меньшей дверной накладкой.

Это еще один тип цоколя, который можно купить на лесопилке.

Внизу   Растворить этот большой плинтус в обивке двери и цокольном блоке и так было достаточно сложно, представьте, как нелепо это выглядело бы, если бы я не использовал цокольный блок.

Большой плинтус в викторианском стиле растворяется в цокольном блоке.

Цокольные блоки в традиционном стиле

Многие производители литья и столярных изделий изготавливают цокольные блоки, которые соответствуют профилям конкретных дверных наличников, которые они изготавливают. Это действительно отличный способ, но нет правил, согласно которым они должны идеально совпадать.

На фото в самом верху этого поста вы можете увидеть цокольные блоки в традиционном стиле, которые я купил на местном лесопилочном складе. Мне не нравилась их подходящая дверная обшивка, которая шла с ними, но они идеально подошли для моего собственного дизайна.

Если вы хотите сделать свои собственные традиционные цокольные блоки, вы можете шаг за шагом увидеть, как сделать простую конструкцию здесь: Как сделать цокольный блок-100.

Плинтусный блок самодельный из подручных материалов. ПЛИНТУСНЫЙ БЛОК-100.

Или, если вы хотите построить простые квадратные цокольные блоки, вы можете посмотреть, как я построил их для DOOR TRIM-103, How to Build a Eared Architrave Part 1.

Когда я не использую цокольные блоки?

Вы можете использовать цокольные блоки на каждой отдельной дверной раме в вашем доме, или, если вы хотите второстепенную обработку дверей, вы можете не устанавливать их в меньших комнатах и ​​использовать их только в общественных местах вашего дома, таких как коридоры, фойе, гостиные и столовая.
