Стропильные фермы деревянные:расчет и конструирование, усиление

  • Стропильные фермы и балки: что лучше
    • Преимущества использования
  • Виды стропильных ферм
  • Параметры расчета
  • Особенности крепления узлов
  • Монтаж под- и стропильных каркасов

Стропильные фермы деревянные, через жесткие конструкции которых нагрузка передается на несущие стены строения, пришли к нам из Европы. Расчет и конструирование под каждое здание производится индивидуально. Это не только упрощает устройство крыши и значительно ускоряет процесс, но обеспечивает также отличное качество и прочность.

Решетчатые деревянные фермы сегодня нередко изготавливаются в заводских условиях на деревообрабатывающих предприятиях. Материалом для них служит древесина, соответствующим образом высушенная и заранее обработанная специальными средствами.

Стропильные фермы и балки: что лучше ↑

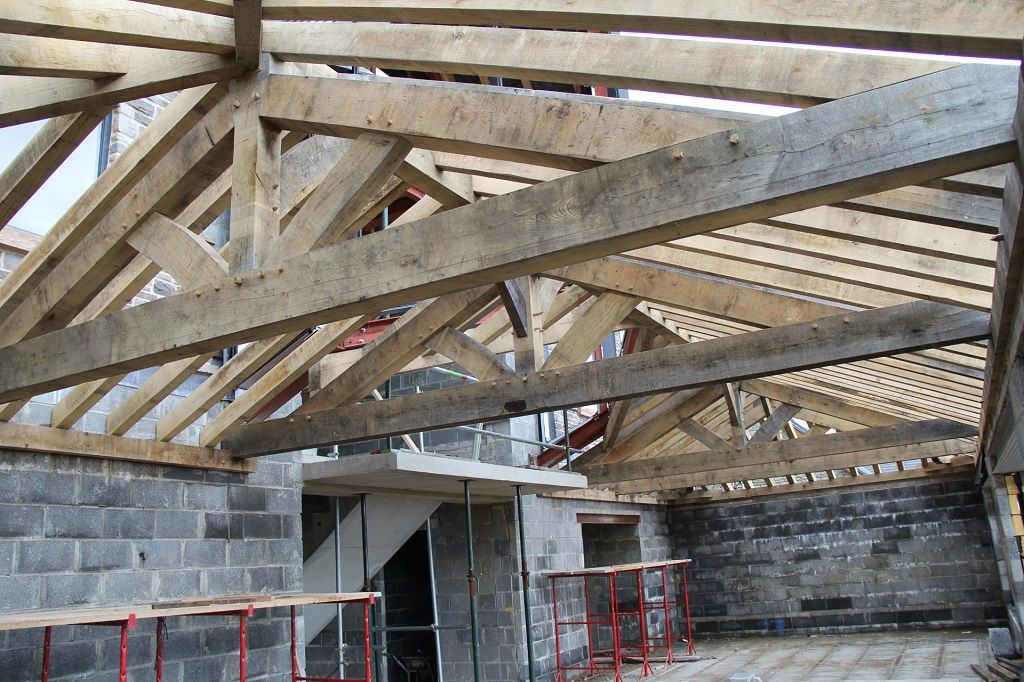

Основой крыши любой конфигурации является опорная конструкция, состоящая из прямых сплошных балок, стропил либо стропильных ферм.

Первыми можно перекрывать лишь ограниченное по величине пространство, примером могут послужить наслонные стропила в малых постройках. Если же необходимо перекрыть большие пролеты, то приходится использовать либо составные балки, либо различного типа. Обыкновенные фермы образуют размещенные с расчетным шагом (1,5–3,5 м) ребра, поддерживающие обрешетку, поверх которой настилают кровлю. Подъем стропил, равный отношению высоты фермы к ее длине, зависит от таких параметров, как материал покрытия и условия устройства сооружения. Из дерева обыкновенно устраивают для пролетов малых и средних размеров. Их устройство с увеличением пролета значительно усложняется и в подобных случаях более предпочтительны стальные.

Преимущества использования ↑


  • их расчет и проектирование сложнее стропильных или балочных опор, однако они предполагают рациональный расход стройматериалов, поэтому экономически выгодны;
  • использование клееного бруса, обеспечивающий им небольшой вес, позволяет применять конструкции в строениях с легким фундаментом, что приводит к снижению затрат и существенному сокращению сроков возведения дома;
  • в отличие от балочных опорных систем, которые можно использовать на пролетах до 4,5 м, фермы приемлемы для перекрытия пролетов до 30 м;
  • они универсальны и подходят для любого типа крыши, бесчердачного или с чердаком.

Виды стропильных ферм ↑

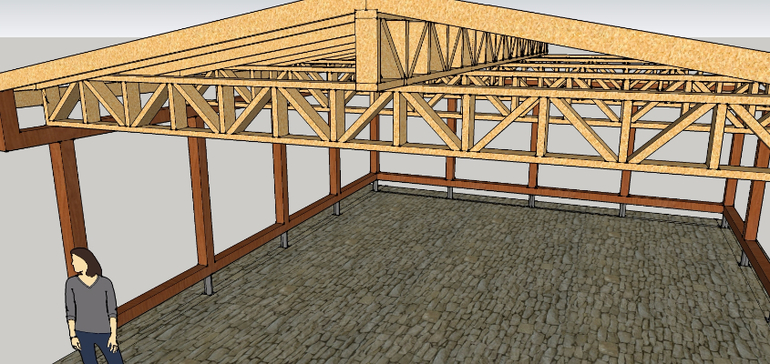

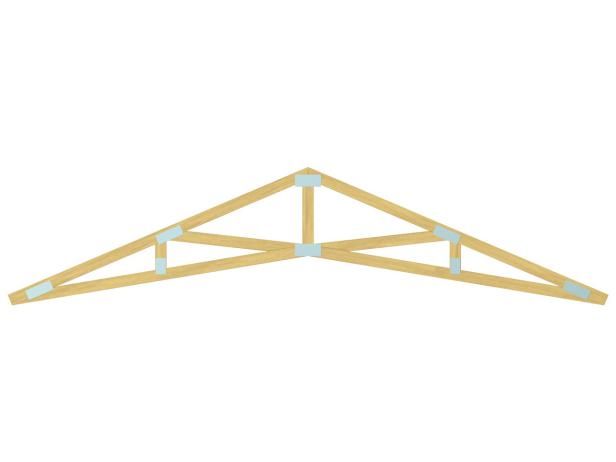

Визуально они похожи на решетку, в которой основная часть в разы больше высоты. По форме это многоугольники, чаще треугольник, или полусфера. Выбор треугольной формы не случаен – она обеспечивает необходимую для конструкции жесткость и неизменяемость. Выполненные в виде набора стержневых треугольников в решетчатой связке они особо эффективны для перекрытия пролетов с большой шириной.

Стропильная ферма висячего типа имеет только две, без промежуточных, точки упора, расположенных по краям на стенах. Верхние концы при этом сходятся на коньке кровли. Все концы, и верхние, и нижние работают на сжатие и изгиб. Они практически рассчитаны на пролет между внешними стенами без дополнительных опор на внутренние стены. Это дает возможность после их монтажа использовать пространство под крышей в качестве одной большой сборочной площадки.

Таким образом, внутренние перегородки можно устанавливать, не учитывая местонахождение несущих стен, то есть появляется полная свобода в планировке внутренней части дома. Однако горизонтальное распирающее усиление, которое передается стенам, получается в итоге достаточно большим. Для устранения прогибов и облегчения пояса (перекрытие в 6–9 м) дополнительно используют ригель. Для больших пролетов обычно оснащают бабкой и подкосами.

Параметры расчета ↑

Ни один из элементов такой конструкции не являются случайным. Каждый из них определяется точными инженерными расчетами с учетом всевозможных нагрузок, постоянных, временных и особых.

К первым относят вес самой кровли, обрешетки, к временным, соответственно, нагрузку на стропила от снега, ветра и полезную, если есть таковая. В СниП оговорены определенные положения, касающиеся временных нагрузок:

  • снеговая нагрузка – ее величину принимают из расчета 180 кг/кв.м в горизонтальной проекции. Снеговой мешок, образовавшийся на крыше, может увеличить снеговую нагрузку до 400-500 кг/кв. м. Для кровель с уклоном больше 60° при расчетах во внимание не принимают.
  • ветровая нагрузка – нормативно ее величина определена как 35 кг/кв. м. Рассчитывают ее для кровель с уклоном больше 30°.

Все указанные величины подлежат корректировке с поправкой на климатические условия местности.

Что же касается полезной нагрузки на стропила, ее учитывают, если установлены баки, вентиляционные камеры, подвешены потолки и т. д.

Особенности крепления узлов ↑


Несущую способность конструкций во многом определяют узлы, их надежность. Рассмотрим варианты креплений некоторых узлов в треугольных фермах пролетом:

  • до 6 м

Коньковый узел. Стропильные ноги скрепляют скобами или накладками при помощи гвоздей, в половину дерева.

Соединение ноги и ригеля. Ригель ставят на высоте, равной половине высоты фермы и скрепляют с ногами при помощи болтов и гвоздей.

Опорный узел. Строительные ноги опираются прямо на стены.

Подобная конструкция больше подходит для малых строений с достаточно прочными стенами.

  • 6–12 м

Коньковый узел. Крепление ног проводят аналогично, только между ними по середине дополнительно врезают бабку.

Срединный стык. Лучший вариант – закрепление за нижний пояс.

Оси элементов должны пересечься точно над центром подкладки.

Узел необходимо укрепить с помощью стяжного болта.

  • 10–16 м

Должна быть усилена стойками и откосами.

Коньковый узел выполняют аналогично, а стык нижнего пояса перекрывают при помощи двух накладок на болтах.

Монтаж под- и стропильных каркасов ↑


Эти элементы стропильной системы обычно укладывают на весь пролет. Чаще всего их собирают либо на складе, либо прямо у места подъема. В любом случае к подъему их необходимо подготовить, в частности, потребуется временное усиление на время подъема.

Дело в том, что элементы конструкции в нормальных условиях и при подъеме или кантовке испытывают противоположные нагрузки. Например, обычно нижний пояс бывает растянут, а при подъеме он сжимается. Чтобы этого избежать проводят усиление при помощи пластин и деревянных бревен, и выполнить его можно двумя способами.

  • Защита от деформации и излома. Поперек к поясам крепят несколько бревен. Рекомендуется устанавливать их в плоскости подвесок и стоек. Подняв ферму из горизонтального в вертикальное положение,усиление снимают.
  • Защита поясов от выпучивания в сторону. Усиление выполняют из горизонтальных труб или бревен. Их попарно прикрепляют к обоим поясам при помощи скруток из отожженной мягкой проволоки или специальных стяжных хомутов. Такое усиление оставляют пока ферма не будет установлена в проектное положение и закреплена прогонами и связями.

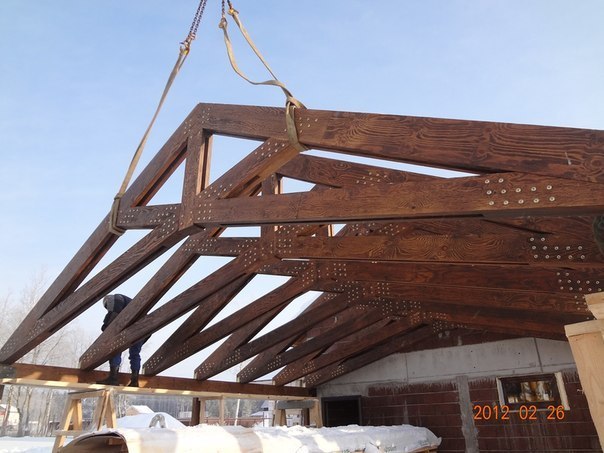

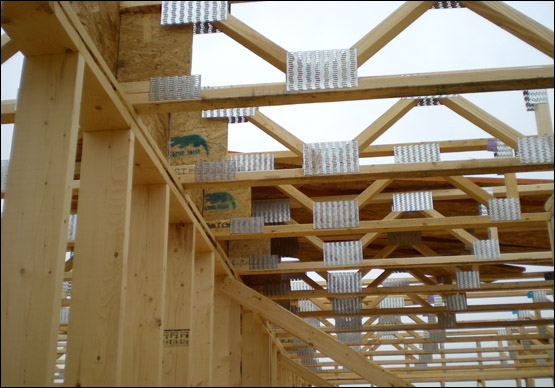

Непосредственно монтаж проводят в следующей последовательности.

Первыми ставят фронтонные. Их фиксируют при помощи крепежей или гвоздей. Для облегчения выравнивания промежуточных конструкций между торцевыми натягивают веревку.

После установки, каждую промежуточную конструкцию фиксируют к предыдущей ферме при помощи наклонных временных связок, которые необходимы для стабилизации и сохранения интервала между ними. Для этих целей подойдут доски 20х100 мм.

Для большей устойчивости по диагонали скрепляют металлической лентой, соединяя нижний край свеса первой и конек последней.

© 2022 stylekrov.ru

Деревянные балки и фермы перекрытия от производителя

Типы деревянных перекрытий, балок и ферм

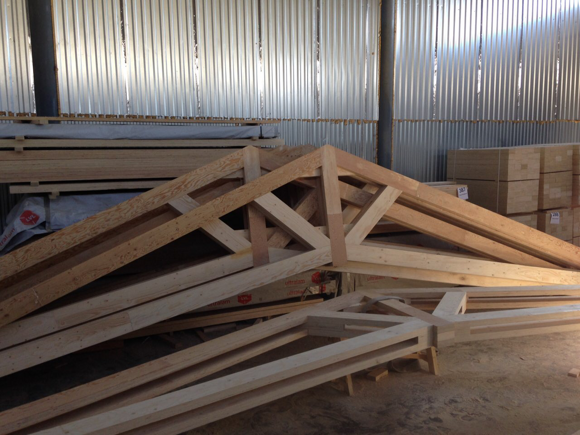

Компания «Стройгрупп» разработала уникальную технологию по производству и строительству большепролетных конструкций из сухой строганной доски шириной до 30-ти метров без опорных колонн.

Несущие способности древесины творят чудеса по гибкости и по эксплуатационной надежности конструкций. Мы производим мощные деревянные балки и деревянные фермы перекрытия. Балки и фермы перекрытия из дерева обеспечивают не только прочность горизонтальной конструкции. Перекрытие предназначено для придания жесткости всему зданию.

Деревянные балки перекрытия как правило изготавливаются следующих размеров 4, 6, 8, 9, 10, 12, 15 метров.

Деревянные фермы перекрытия как правило изготавливаются следующих размеров 6, 8, 10, 12, 15, 18, 20  метров.

Наши технологии позволяют изготавливать фермы большой длины: 20, 22, 24, 25, 28, 30 метров.

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Все деревянные перекрытия можно разделить на несколько видов по назначению и разновидности материала, из которого они сделаны.

По назначению деревянные перекрытия бывают следующих типов:

  • чердачные перекрытия,
  • межэтажные перекрытия,
  • цокольные перекрытия
  • подвальные перекрытия.

По типу конструкции перекрытия можно разделить на следующие типы:

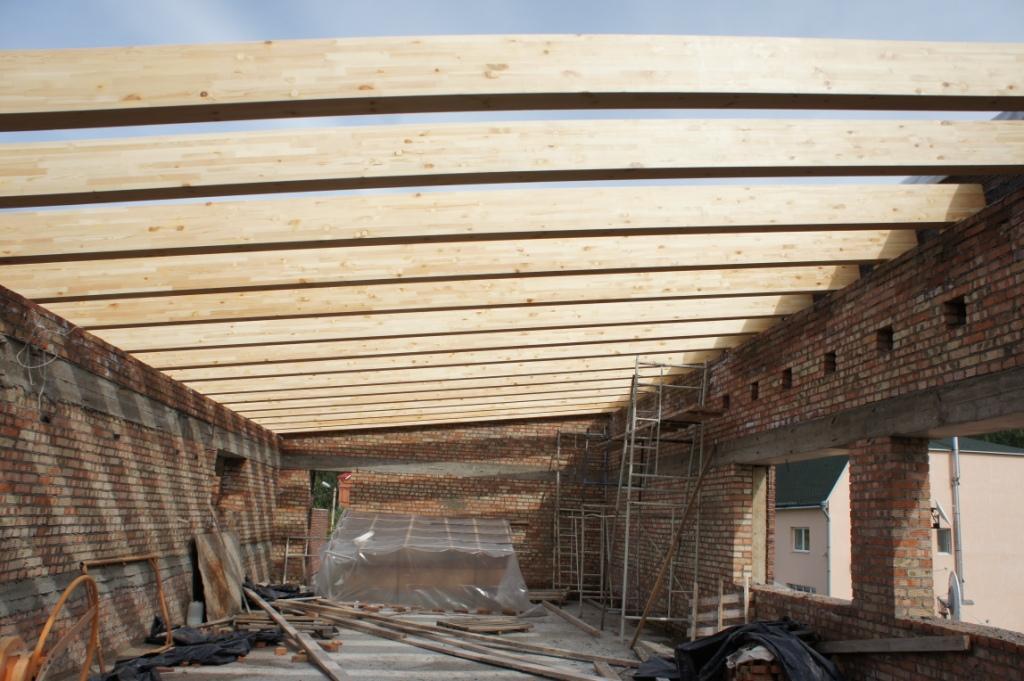

  • деревянные балки перекрытия;
  • деревянные фермы перекрытия.



По типу материала деревянные балки можно разделить на следующие группы:

  • деревянные балки и фермы из цельной древесины;
  • деревянные балки и фермы из клееной древесины.

Преимущества современных деревянных балок и ферм

Использование современной технологии и собственных разработок позволяют изготовить несущие стропильные конструкции из дерева, способные выдерживать большую нагрузку.

Преимуществом нашей технологии производства балок и ферм является:

  • полное отсутствие напряжений в брусе,
  • невозможность  появления трещин,
  • высокая точность размеров
  • низкий вес конструкций;
  • высокая прочность;
  • длительный срок эксплуатации.

Из такого материала получаются высококачественные  стропильные системы,  используемые при строительстве крыш.

С помощью дерева можно перекрывать даже достаточно большие пролеты – деревянные фермы для крыши позволяют без проблем перекрыть пролет около 30 м. Возможность перекрытия больших площадей открывает максимум архитектурных возможностей перед застройщиком. В качестве материала для изготовления деревянных балок перекрытия применяют хвойные породы древесины, очищенные от коры и антисептированные в обязательном порядке.

Преимущества деревянных ферм перекрытия с большими пролетами

Преимущества деревянных ферм с большим пролетом:

  • высокая жесткость ферм;
  • низкий вес конструкции;
  • возможность сборки на земле;
  • низкий уровень деформации;

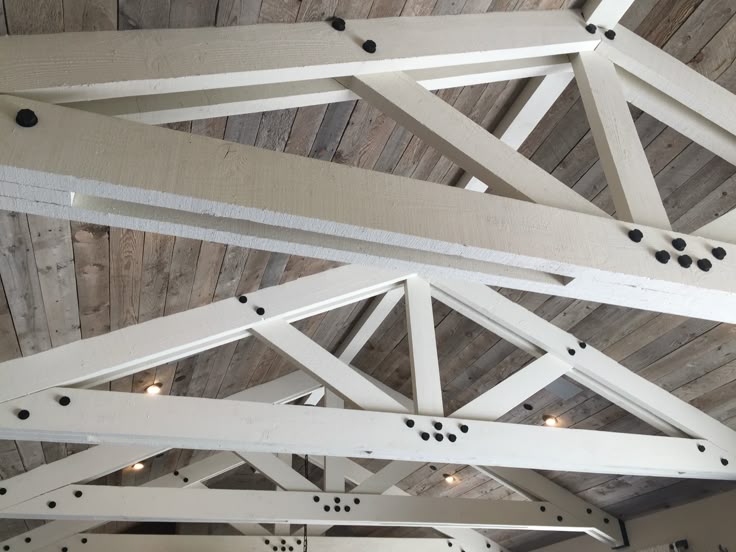

  • возможность использования в дизайне помещений;
  • возможность перекрывать большие пролеты без дополнительных опор;
  • привлекательный внешний вид;
  • снижение нагрузки на стены и фундаменты;
  • экономия средств на строительстве;
  • возможность проведения ремонтов;
  • высокая скорость монтажа,
  • монтаж без дополнительных машин и механизмов.

Для возведения деревянных конструкций с большими пролетами необходимо точно рассчитать все нагрузки на балки и фермы перекрытия, а также их сечение. В индивидуальном строительстве основой большинства крыш выступает стропильная система из дерева. Кровля каждого строения имеет свои особенности и конфигурацию, поэтому и опорные балки могут быть нестандартных размеров и изготавливаются из досок и бруса.

Применение деревянных балок и ферм перекрытия большой длины

Деревянные балки и фермы с большими пролетами могут использоваться при строительстве следующих зданий:

  • кровля ангаров с большими пролетами
  • крыши теннисных кортов,
  • крыши ФОКов и других спортивных помещений
  • животноводческие фермы
  • кровля складских комплексов
  • крыши автомоечных станций
  • конюшни и манежи
  • кровля выставочных павильонов
  • крыши офисных и производственных помещений
  • кровля бассейнов

Деревянные фермы длиной до 30 метров от производителя

Наши технологии позволяет проектировать и изготавливать следующие виды деревянных балок перекрытия:

  • деревянные стропильные балки длиной 4 — 6  метров
  • деревянные стропильные балки длиной 6 — 8  метров
  • деревянные стропильные балки длиной 8 — 10  метров
  • деревянные стропильные балки длиной 10 — 12  метров



Наши технологии позволяет проектировать и изготавливать следующие виды деревянных ферм перекрытия:

  • деревянные стропильные фермы длиной 10 — 12  метров
  • деревянные стропильные фермы длиной 14 — 18  метров
  • деревянные стропильные фермы длиной 20 — 24  метров
  • деревянные стропильные фермы длиной 26 — 30  метров



Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции. Использование наших деревянных ферм и балок позволяет существенно снизить затраты на возведение здания.

Для того чтобы заказать стропильную ферму, Вам достаточно передать на эскизный проект или просто представлять размеры и тип кровли. Проектирование, расчет и макетирование выполнят наши специалисты. Мы производим деревянные балки перекрытия длинной 4, 6, 8, 10, 12 метров и деревянные фермы длиной: 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 метров.  Деревянная ферма возводится в кратчайшие сроки в Ростове-на-Дону и всей России, так как элементы конструкции изготавливаются на производстве и проводится точная нумерация каждой детали. На строительной площадке наши деревянные фермы собираются как конструктор.

Мы производим деревянные балки и фермы перекрытия на собственном производстве и отправляем  в города: Ростов, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Махачкала и другие города России.

Вас также могут заинтересовать

Размер балки перекрытия и пролет в жилом строительстве

На днях у меня был хороший спор с другом. Он утверждал, что балки его пола были слишком малы для его дома, из-за чего его пол шатался. Я взглянул и сказал, что они выглядят нормально, но им просто нужна дополнительная поддержка. Затем я упомянул, что могу доказать свою точку зрения, потому что существуют специальные таблицы нагрузок, изложенные в строительных нормах и правилах, которые определяют размеры балок перекрытия.

Правильный размер балок перекрытия определяется Международным жилищным кодексом – IRC. В нем указаны максимальные длины пролетов для деревянных балок всех размеров — от 2×6 до 2×12 и больше. Код также определяет размеры балок и пролеты для различного расстояния между балками — от 12 до 24 дюймов.

Независимо от того, строите ли вы новый дом или уже приобрели его, понимание функции балок перекрытия имеет решающее значение. Почему? Во-первых, они поддерживают вес вашего дома вместе с внешними стенами. Другая причина заключается в том, что знание того, какую роль они играют в каркасе вашего дома, может помочь вам сделать ремонт или оценить проблемы с каркасом пола в будущем.

В этой статье мы рассмотрим все, что вам нужно знать о размерах балок перекрытий и пролетах в жилом строительстве. Мы рассмотрим стандартные деревянные балки, а также инженерные балки, такие как двутавровые балки и LVL. Наконец, мы рассмотрим способы оценки ваших балок перекрытия и дадим вам несколько советов о том, как исправить лаги меньшего размера.

Содержание (Перейти к теме)

  • Что такое пролет и расстояние между балками перекрытия?
  • Требования к коду балки на полу
  • Факторы, которые влияют на расстояние напольных балок и пролет
    • Размер пиломатериалов
    • Древесины
    • Очистика. Пример
    • Размер балок перекрытия в существующем доме
    • Расстояние между лагами пола: на каком расстоянии друг от друга находятся лаги пола в доме?
    • Как далеко могут пролетать балки пола?
    • Standard Floor Joist Span
    • Maximum Floor Joist Span
    • Floor Joist Span Calculator
    • Other Floor Joist Types
      • I-Beam Floor Joists
      • Truss Floor Joists
    • I-Joists Span Chart
    • Conclusion

    Что такое пролет и расстояние между балками пола?

    Балки перекрытия располагаются под вашим полом и представляют собой куски пиломатериалов, поддерживающие вес всего, что находится внутри вашего дома. Они поддерживаются балкой или балками, вбитыми в бетон вашей цокольной плиты.

    Пролет балки перекрытия — это длина отдельной балки от стен фундамента до внутренней балки.

    Расстояние между балками обычно составляет 16 дюймов, но также может быть 12 дюймов, 20 дюймов и 24 дюйма. Расстояние и способность перекрывать большее или меньшее расстояние зависят от размера пиломатериалов, используемых для балок.

    Требования к перекрытиям

    Строительные нормы и правила, особенно Международные жилищные правила, четко определяют допустимые пролеты для перекрытий в зависимости от типа пиломатериалов и расстояния между ними. Кодекс также описывает тип пиломатериала, требования к креплению и любые другие требования, которые вам понадобятся для установки балки в доме.

    Факторы, влияющие на расстояние между балками перекрытия и их пролет

    На определение длины пролета балки влияет множество факторов. Кроме того, расстояние между лагами зависит от множества факторов. Ожидаемая временная нагрузка на каркас пола, порода используемой древесины, качество древесины и размер пиломатериалов — все это влияет на длину и расстояние между лагами пола.

    Размер пиломатериала

    Размер пиломатериала, используемого для балок пола, является самым важным определяющим фактором с точки зрения того, насколько далеко может простираться балка. Столы с пролетами балок начинаются с пиломатериалов 2×6 и доходят до 2×12.

    Например, балка из южной сосны 2×6 может иметь длину 12 футов. Балка 2 × 12 того же вида и качества может охватывать почти 25 футов. Пролеты, указанные в таблицах пролетов IRC, указывают на пролет макс. , поэтому многие подрядчики часто делают перекрытие пола ради устойчивости. Таким образом, если есть пролет 11 футов, часто используются 2×8, хотя 2×6 технически приемлемы.

    Породы дерева

    Породы каркасных пиломатериалов, к которым вы сможете получить доступ, зависят от того, где вы живете. Для большей части США южная желтая сосна (SYP) является основным видом пиломатериалов, к которым вы сможете получить доступ. Другие виды, такие как ель, сосна и/или пихта, также довольно распространены. Пихта Дугласа, болиголов и лиственница дополняют виды, встречающиеся на столах для перекрытий пола.

    SYP 2×12 с шагом 16 дюймов может охватывать около 23 футов. Ель/сосна/пихта 2×12 на том же расстоянии может охватывать только около 21,5 фута. С разницей почти в 18 дюймов очень важно знать, из какого вида вы строите. В целом, пихта Дугласа и лиственница являются самыми прочными, за ними следует SYP.

    Сорт пиломатериалов

    Еще одним аспектом балок перекрытия является качество используемой древесины. Вся древесина, произведенная для коммерческой продажи, проходит сортировку. Высший сорт – отборный – обычно не имеет пятен, сучков и других дефектов, которые могут ослабить древесину. Отборные пиломатериалы могут выдерживать самые большие нагрузки.

    После выбора класса древесина получает класс 1, 2 или 3. Пиломатериалы с классом 1 имеют более высокое качество, чем 2 или 3, и так далее. Таблицы пролетов балок включают максимальные длины пролетов для всех четырех сортов для каждого вида пиломатериалов.

    Если вы не уверены в сорте пиломатериала, который вы покупаете, к древесине должна быть пришита белая бирка с указанием сорта и черный штамп на самом пиломатериале с указанием сорта и породы.

    Нагрузки на балки перекрытия

    Потенциальные нагрузки на пол, опирающийся на ваши балки, также учитываются в таблицах пролетов балок. Когда вы посмотрите на IRC, вы заметите две отдельные таблицы пролетов для балок перекрытия. Один рассчитан на 30 фунтов на квадратный фут (psf) динамической нагрузки, а другой — на 40 фунтов на квадратный фут.

    Для этого есть причина. Спальни или балки, поддерживающие спальни, разрешается строить в соответствии со спецификациями для динамической нагрузки 30 фунтов на квадратный фут. Почему? Считается, что спальни не имеют такого же уровня нагрузки, как более посещаемые помещения, такие как гостиная. Другие жилые помещения должны иметь балки, которые могут выдерживать 40 фунтов на квадратный фут, поэтому необходимы две разные таблицы нагрузок на балки.

    В то время как в спальне потенциально могут быть балки меньшего размера, чем в гостиной, из-за различных требований к нагрузке, большинство домов построены с балками одинакового размера по всему дому. Таким образом, дом, в котором требуется 2 × 10 балок, будет иметь только 2 × 10, даже если в нем есть спальни, которые могут иметь 2 × 8 балок из-за более низких требований к нагрузке.

    Типовой размер балки перекрытия в жилом строительстве

    Размер балки перекрытия варьируется от 2×8 до 2×12. Реже можно увидеть балки размером 2 × 6, даже если они включены в таблицы пролетов балок. В старых домах чаще используют балочный каркас 2×6.

    Не существует «типичного» размера балки перекрытия, потому что существует очень много переменных, касающихся каркаса пола. Тем не менее, если вы обеспокоены тем, что ваши балки пола меньшего размера, то беглый взгляд на таблицы пролетов балок IRC может сказать вам, подходят ли они по размеру или нет.

    Определение размеров балок перекрытия – Пример

    При определении размеров балок перекрытия вы измеряете расстояние между поверхностями опор. Это означает, что пролет, указанный в таблице, не включает длину балки, которая будет опираться на балку, бетонный блок или каменную стену с обеих сторон. Подшипник не включен, потому что длина балки на поверхности зависит от опорной поверхности.

    Балка должна опираться не менее чем на 1,5 дюйма на деревянную или металлическую поверхность и не менее чем на 3 дюйма на бетонную или каменную поверхность. Зная это, допустим, вы строите новый дом со стенами из бетонных блоков и одной главной балкой, идущей по центру дома, который представляет собой прямоугольник.

    Например, расстояние от внутренней поверхности бетонной стены до поверхности деревянной балки составляет 17 футов 6 дюймов. Ваши балки будут опираться непосредственно на бетонную и деревянную балку. Вы также планируете использовать балки перекрытия одинакового размера для всей конструкции, поэтому сначала просмотрите таблицу пролетов балок для нагрузок 40 фунтов на квадратный фут, а не 30. , который представляет собой расстояние между вашими балками. Вы будете использовать пиломатериалы класса 1 SYP. Имея эту информацию, таблица пролетов балок говорит мне, что для дома необходимо 2 × 12 балок.

    Размеры балок перекрытия в существующем доме

    Хотите знать, правильно ли подобраны размеры балок перекрытия в вашем доме? Спуститесь вниз и посмотрите на свои балки. Это может быть сложно для тех, у кого есть полностью готовые подвалы, хотя, если у вас подвесной потолок, вы можете просто поднять панель и использовать фонарик, чтобы посмотреть.

    Сначала вы ищете размер балки перекрытия. Измерьте ширину балки. Помните, что фактическая ширина 2×8 составляет 7 ¼», ширина 2×10 — 9 ¼», а 2×12 — 11 ¼». Далее вам нужно знать расстояние между лагами. Если вы видите одну балку, то вы, вероятно, можете взять рулетку и увидеть расстояние до следующей балки.

    После того, как вы измерили, посмотрите, сможете ли вы измерить свой пролет. Если на пути есть стена, вам придется оценить. Каркасная стена с гипсокартоном имеет ширину 4 дюйма. Добавьте зазор между каркасом и бетонной стеной фундамента, и вы получите около 5 дюймов.

    Вам также нужно будет узнать, сможете ли вы определить тип пиломатериалов, используемых для балок пола. На черной этикетке на пиломатериале будет указана используемая порода дерева, а также сорт. Это поможет вам взглянуть на правую колонку в таблицах пролетов балок перекрытия.

    Если ваши существующие балки имеют размеры 2×10 на расстоянии 16 дюймов по центру и относятся к определенному классу SPF (ель, сосна, пихта). Вы измерили расстояние от края балки до готовой стены подвала и добавили 5 дополнительных дюймов к этому пролету, чтобы получить общий пролет 15 футов 8 дюймов.

    Взглянув на таблицы пролетов балок пола, я понял, что выбранный класс SPF 2×10 при 16 дюймах по центру может охватывать максимальное расстояние 16 футов. Поскольку ваш пролет составляет всего 15 футов 8 дюймов, ваши балки имеют правильный размер для вашего дома.

    Расстояние между лагами пола: на каком расстоянии друг от друга находятся лаги пола в доме?

    Лаги пола в доме обычно располагаются на расстоянии 12 дюймов, 16 дюймов или 24 дюймов друг от друга. Наиболее распространенное расстояние между лагами пола составляет 16 дюймов.

    Обратите внимание, что столы с пролетами балок также включают 19,2 дюйма по центру в качестве опции. Это расстояние типично для двутавровых балок и ферменных балок, поскольку вершины этих типов балок шире. Тем не менее, в новых домах вы найдете стандартные деревянные балки, расположенные на расстоянии 19,2 дюйма, поскольку это расстояние становится все более распространенным.

    Обратите внимание, что в таблицах пролетов балок пола не указаны варианты интервалов для чего-либо, кроме 24 дюймов. Таким образом, если вы планируете новую постройку и хотите разместить балки, например, на расстоянии 30 дюймов, вы делаете это на свой страх и риск. Кроме того, имейте в виду, что ни одно ведомство, занимающееся выдачей разрешений на строительство, никогда не разрешит план размещения балок на расстоянии, отличном от того, что указано в таблицах пролетов.

    Как далеко могут пролетать балки пола?

    В самых экстремальных случаях длина балки пола может достигать 26 футов. Выбранная пихта Дугласа 2 × 12, выдерживающая динамическую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут, расположенная на расстоянии 12 дюймов, будет иметь наибольшую длину пролета. Однако вы сможете использовать его только под спальной зоной, так как он рассчитан на 30 фунтов на квадратный фут, а не на 40.

    Максимальный пролет балки пола, которая должна выдерживать динамическую нагрузку в 40 фунтов на квадратный фут, будет чуть более 23 футов. Опять же, это будет для избранной пихты Дугласа 2 × 12, расположенной на расстоянии 12 дюймов.

    Стандартный пролет балки перекрытия

    Бегло взглянув на таблицы пролетов балок перекрытия, вы поймете, что любой пролет больше 20 футов встречается редко. Трудно найти пиломатериалы для каркаса длиннее 20 футов, которые обычно намного дороже, когда они доступны. Многие строители, которые сталкиваются с пролетами более 20 футов, предпочитают устанавливать балки, чтобы разбить более длинные пролеты.

    Не существует стандартной длины пролета балки перекрытия просто потому, что каждый дом уникален. Достаточно одного взгляда на таблицу пролетов балок перекрытия, чтобы понять, что существует множество комбинаций переменных, когда речь идет о балках перекрытия.

    Максимальный пролет балки перекрытия

    Существуют максимальные пролеты для балок перекрытия. Мы рассмотрим эти промежутки ниже. Обратите внимание, что все максимальные пролеты указаны для выбранных пиломатериалов из пихты Дугласа с расстоянием между центрами 12 дюймов.

    Макс. пролет балки для 30 динамических нагрузок PSF

    Размер балки Макс. диапазон
    2×6 12 футов 6 дюймов
    2×8 16 футов 6 дюймов
    2×10 21’
    2×12 25 футов 7 дюймов

    Макс. пролет балки для 40 динамических нагрузок PSF

    Размер балки Макс. диапазон
    2×6 11 футов 4 дюйма
    2×8 15’
    2×10 19’1”
    2×12 23 фута 3 дюйма

    Калькулятор пролета балки перекрытия

    Если у вас нет времени на просмотр таблиц пролёта балки, то калькулятор пролёта балки перекрытия поможет вам интервал может охватывать.

    Этот калькулятор также учитывает более специфические критерии, такие как влажность и виды, не указанные в таблицах интервалов IRC. Тем не менее, следует отметить, что таблицы пролетов балок перекрытия IRC являются последним словом в отношении того, что разрешено и что не разрешено для балок перекрытия, а не калькулятором перекрытий.

    Другие типы балок перекрытий

    Существует множество других вариантов балок перекрытий, помимо традиционных пиломатериалов. В большинстве проектов строительства новых домов предпочтение отдается использованию балок перекрытий в виде ферм или двутавровых балок, а не стандартных пиломатериалов, поскольку они могут охватывать большую длину при меньших затратах.

    Двутавровые балки перекрытия

    Двутавровые балки перекрытия имеют верхнюю и нижнюю полки размером 2×3, 2×4 или LVL. Между фланцами находится инженерная древесина — обычно OSB (ориентированно-стружечная плита), называемая «паутиной».

    Двутавровые балки часто шире, чем стандартные пиломатериалы для каркаса, и могут охватывать большие расстояния. Двутавровые балки недорогие, особенно по сравнению с 2х12. Поскольку в двутавровых балках используются только меньшие пиломатериалы для фланцев и промышленные пиломатериалы для стенок, они значительно дешевле, поэтому их предпочитают в новом строительстве.

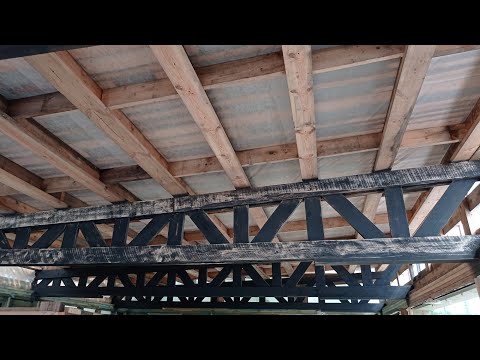

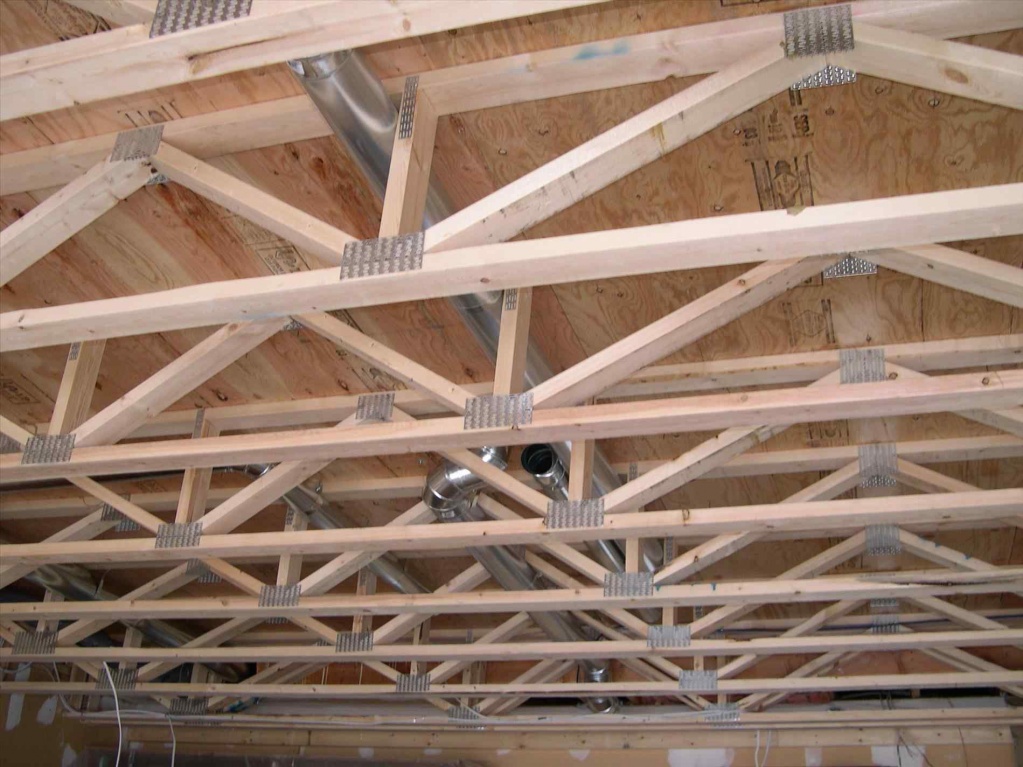

    Балки ферменного пола

    Балки ферменного пола, как следует из их названия, являются фермами. В балках стропильного пола используются пиломатериалы 2 × 3 или 2 × 4 исключительно для формирования ряда перемычек, составляющих одну балку пола. Обычно есть верхний пояс и нижний пояс. Между поясами расположены «паутины» из дерева одинакового размера, которые проходят по диагонали сверху вниз, повторяя этот рисунок по всей длине балки.

    Места пересечения лямок с поясами скреплены стальными пластинами для гвоздей. У ферм есть преимущества, которых нет у двутавровых балок и традиционных деревянных балок, например, открытая лямка, которая значительно упрощает прокладку сантехнических, электрических и ОВК.

    Таблица пролетов двутавровых балок

    Пролет двутавровой балки перекрытия в жилищном строительстве полностью зависит от производителя двутавровой балки. Вот почему в IRC нет таблиц пролетов двутавровых балок перекрытий, потому что они не могут учитывать все различные типы двутавровых балок, представленных на рынке.

    Производители выпускают таблицу пролетов двутавровых балок, чтобы помочь установщикам при установке своего конкретного продукта. Они не должны использоваться при установке любого другого типа двутавровой балки. Поэтому, если вы выберете двутавровые балки перекрытия, убедитесь, что у вас есть соответствующая литература с описанием правильных методов установки для этого производителя, потому что вы не найдете ее в IRC.

    Заключение

    Длина ваших балок пола зависит от многих факторов, и простой взгляд на ваши балки и предположение, что они слишком малы, не является хорошим способом определить эффективность ваших балок. Вы должны знать все переменные, которые определяют длину пролета балки, чтобы оценить ваши балки.

    Если вы строите новый дом, то план вашего дома будет проштампован инженером, а ваши балки будут правильно рассчитаны. Но если вы строите пристройку самостоятельно или другую конструкцию, необходимо соблюдать таблицы пролетов балок в IRC.

    Помните, что неправильно подобранный размер балок перекрытия может привести к раскачиванию, вибрации и даже полному выходу из строя. Прежде чем строить, проконсультируйтесь с профессионалом и поймите, что перестройка всегда лучше, чем недостройка.

    Брус какого размера для пролета 2м, 2,4м, 2,5м, 3м, 3,6м, 4м, 4,8м, 5м и 6м

    Брус какого размера для пролета 2м, 2,4м, 2,5м, 3м, 3,6м, 4м, 4,8 м, 5 м и 6 м | что такое древесина мне нужно пролет 3м | что такое древесина мне нужна для пролета 4м | что такое древесина мне нужна для пролета 5м | что такое древесина мне нужно пролет 6м.

    Существует множество видов древесины/древесины или габаритных пиломатериалов, используемых в домостроении в качестве деревянного каркаса. Он используется в качестве балки пола, балки потолка, стропила скатной крыши, стропила плоской крыши, прогона и связующего.

    Различная глубина лаг перекрытий из дерева используются в конструкции полов 47х120, 47х145, 47х170, 47х195, 47х220, 75х175, 75х220 и т.д. породы дерева (южная желтая сосна и пихта Дугласа) и различных сортов, таких как сорт — 1, сорт — 2, сорт — 3. Южная желтая сосна — самая прочная порода дерева, которая может охватывать большее расстояние по сравнению с другими породами дерева. Пиломатериалы 1 сорта имеют более высокую прочность, чем пиломатериалы других сортов из-за меньшего количества сучков.

    Потолочные балки обеспечивают поддержку более чем одной поверхности в вашем доме. Неудивительно, что первой поверхностью является потолок, материалы которого крепятся непосредственно к балкам. Другими поверхностями являются стены, расстояние между которыми перекрывают балки, обеспечивая источник поддержки, чтобы стены не смещались.

    Балки перекрытий можно определить как несколько небольших балок. Балки перекрытия обычно представляют собой горизонтальные элементы конструкции, которые проходят через открытое пространство здания на опорной стене или стойках. Их функция аналогична балкам, за исключением того, что балки перекрытия поддерживаются стеной, фундаментом или каркасом балок.

    Лаги перекрытия обычно проходят между стенами или стропилами для поддержки потолка или пола. Они передают статическую нагрузку от чернового пола и отделки пола, а также живую нагрузку от людей, мебели и предметов интерьера на балки, стены, перемычки или стены фундамента. Это как скелет/каркас здания, который выдерживает нагрузку, на которую рассчитан пол. Балки технически представляют собой балки, которые обычно охватывают относительно короткие расстояния по сравнению с балками и изготавливаются из дерева, стали, инженерной древесины или пиломатериалов.

    Расстояние между лагами пола для разных размеров составляет 300 мм, 400 мм и 600 мм. Балки, которые находятся на меньшем расстоянии друг от друга, могут обеспечить большее расстояние между пролетами по сравнению с балками, расположенными дальше друг от друга. Стандартное расстояние между балками перекрытий составляет 400 мм от центра к центру.

    Из этой статьи вы узнаете, какой размер бруса нужен для пролета 2 м, 2,4 м, 2,5 м, 3 м, 3,6 м, 4 м, 4,8 м, 5 м и 6 м, а также какой размер бруса вам нужен, что поможет вам лучше выбрать правильный размер бруса.

    Брус какого размера для пролета 2 м, 2,4 м, 2,5 м, 3 м, 3,6 м, 4 м, 4,8 м, 5 м и 6 м в зависимости от размера древесины, породы древесины, сорта древесины, расстояния между балками, ожидаемой глубины и живая нагрузка конструкции, которая подходит к балке. Нагрузка включает в себя постоянную нагрузку от веса каркасной конструкции и фиксированный вес и временную нагрузку людей, мебели, техники и снега на крыше.

    Какой размер бруса для пролета 2 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши размер бруса 47×120 мм, который может использоваться для перекрытий, позволяет получить пролеты до 2 метров для постоянных нагрузок, которые принимаются равными 50 кг/м2 и нагрузка 150 кг/м2 на расстоянии 600 мм друг от друга. Таким образом, для пролета 2 м потребуется брус размером 47×120 мм в качестве лаг перекрытия со стандартным шагом 600 мм от центра к центру.

    Какой размер бруса для пролета 2,4 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши, размер бруса 47×145 мм, который может использоваться для перекрытий, допускает пролеты до 2,4 метра для постоянных нагрузок. 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 600 мм. Таким образом, для пролета 2,4 м потребуется брус размером 47×145 мм в качестве лаг перекрытия со стандартным шагом 600 мм от центра к центру.

    Какой размер бруса для пролета 2,5 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши, размер бруса 47×145 мм, поскольку балки перекрытия могут позволить пролеты до 2,5 метров для постоянных нагрузок. 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 600 мм. Таким образом, для пролета 2,5 м потребуется брус размером 47×145 мм в качестве лаг перекрытия при стандартном расстоянии 600 мм от центра к центру.

    Какой размер бруса для пролета 3 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской кровли размер бруса 47×170 мм, так как балки перекрытия могут позволить пролеты до 3 метров для постоянных нагрузок, принимаются равными 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 3 м потребуется брус размером 47×170 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

    Какой размер бруса для пролета 3,5 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши, 47×19Деревянные балки толщиной 5 мм позволяют пролетам до 3,5 м. Постоянная нагрузка принимается равной 50 кг/м2, а нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 3,5 м потребуется брус размером 47×170 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

    Какой размер бруса для пролета 3,6 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши размер бруса 47×195 мм, который может использоваться для балок перекрытия, допускает пролеты до 3,6 метра для постоянных нагрузок. 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 3,6 м потребуется брус размером 47×170 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

    Какой размер бруса для пролета 4 м:- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской кровли размер бруса 47×220 мм, так как балки перекрытия могут позволить пролеты до 4 метров для постоянных нагрузок, принимаются равными 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 4 м потребуется брус размером 47×220 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

    Какой размер бруса для пролета 4,5 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши, 75×19Деревянные балки толщиной 5 мм позволяют использовать пролеты до 4,5 м для постоянных нагрузок, которые предполагаются равными 50 кг/м2 и допустимой нагрузкой 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 4,5 м потребуется брус размером 75×195 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

    Какой размер бруса для пролета 4,8 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши предполагается размер бруса 75×220 мм класса C16, поскольку балки перекрытий позволяют использовать пролеты до 4,8 метра для постоянных нагрузок. 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 4,8 м потребуется брус размером 75×220 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

    Какой размер бруса для пролета 5 м :- в соответствии с общими эмпирическими правилами и рекомендациями, размер бруса 75×220 мм класса C16 в качестве балок перекрытий позволяет использовать пролеты до 5 метров для постоянных нагрузок, которые предполагаются равными 50 кг/ м2 и нагрузка 150 кг/м2 на расстоянии 400 мм друг от друга.

РубрикаРазное
