Как сделать чертеж лестницы на второй этаж дома своими руками

Лестницы в домах бывают очень разными. Обычная лестница с этажа на этаж выкладывается из готовых ступеней, отливается из бетона или изготавливается своими руками из досок, укладываемых на направляющие брусья. Иногда лестницы делают в виде сборных или готовых элементов.

Чертеж с размерами простой классической лестницы

Они проще в монтаже и установки, так как рассчитываются под определённые габариты и изготавливаются на месте или при помощи привлечённой фирмы, специализирующейся на такой продукции. В качестве примера можно вспомнить о винтовых лестницах, как правило, поставляющихся в готовом виде.

Вернуться к оглавлению

Содержание материала

1 Лестница из металла
2 Чертёж бокового прогона
3 Расчёт ширины ступени
4 Высота ступени
5 Чертёж лестницы
6 Деревянные лестницы

Лестница из металла

Сталь является очень технологичным материалом, дающим возможность создания любых изделий. Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.

Подробный чертеж винтовой лестницы из металла

Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.

Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.

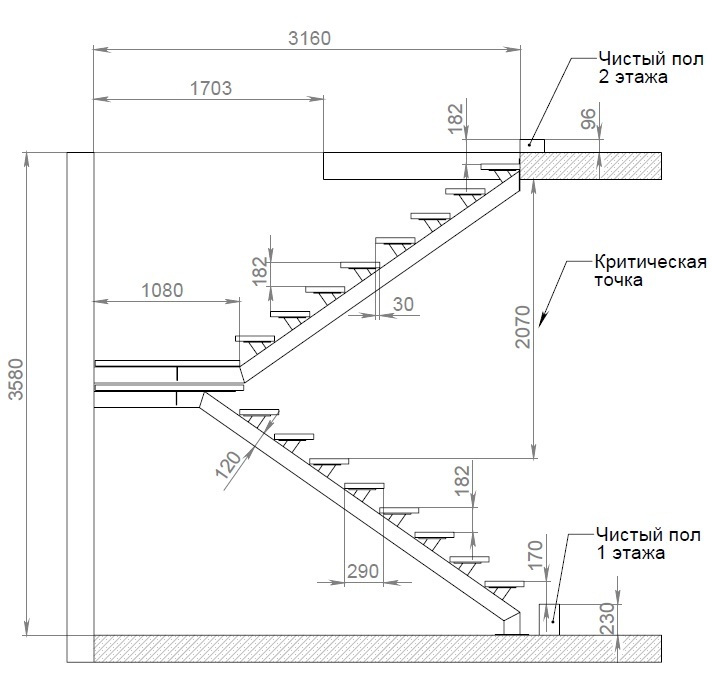

Чертеж и схема металлической лестницы на второй этаж

Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения. Длина лестницы должна быть несколько больше этой цифры.

Лестница устанавливается под наклоном к вертикали и составляет гипотенузу прямоугольного треугольника. Несущие прогоны лестницы из металла должны выдерживать вес человека, не поддаваясь деформации. Чем больше наклон лестницы, тем большая изгибающая нагрузка на них действует.

Обычно лестницу стараются установить в очень маленькую площадь. Приставная или навесная лестница применяется тогда, когда свободного места практически нет.

Пример металлической лестницы на второй этаж

Тем не менее некоторый наклон при установке лестницы на этаж следует предусмотреть. Определившись с уклоном и высотой помещения, можно легко рассчитать длину прогонов лестницы. Учитывая уклон, следует подобрать сечение прогона, обеспечивающее необходимую жёсткость.

В качестве прогона можно использовать заготовки из листового металла или профиля прямоугольного сечения. Труба имеет наименьшую жёсткость, поэтому применять её не нужно. Боковые элементы из листовой стали нужно детально вычертить на бумаге или в компьютере, чтобы потом перенести на сам материал.

Вернуться к оглавлению

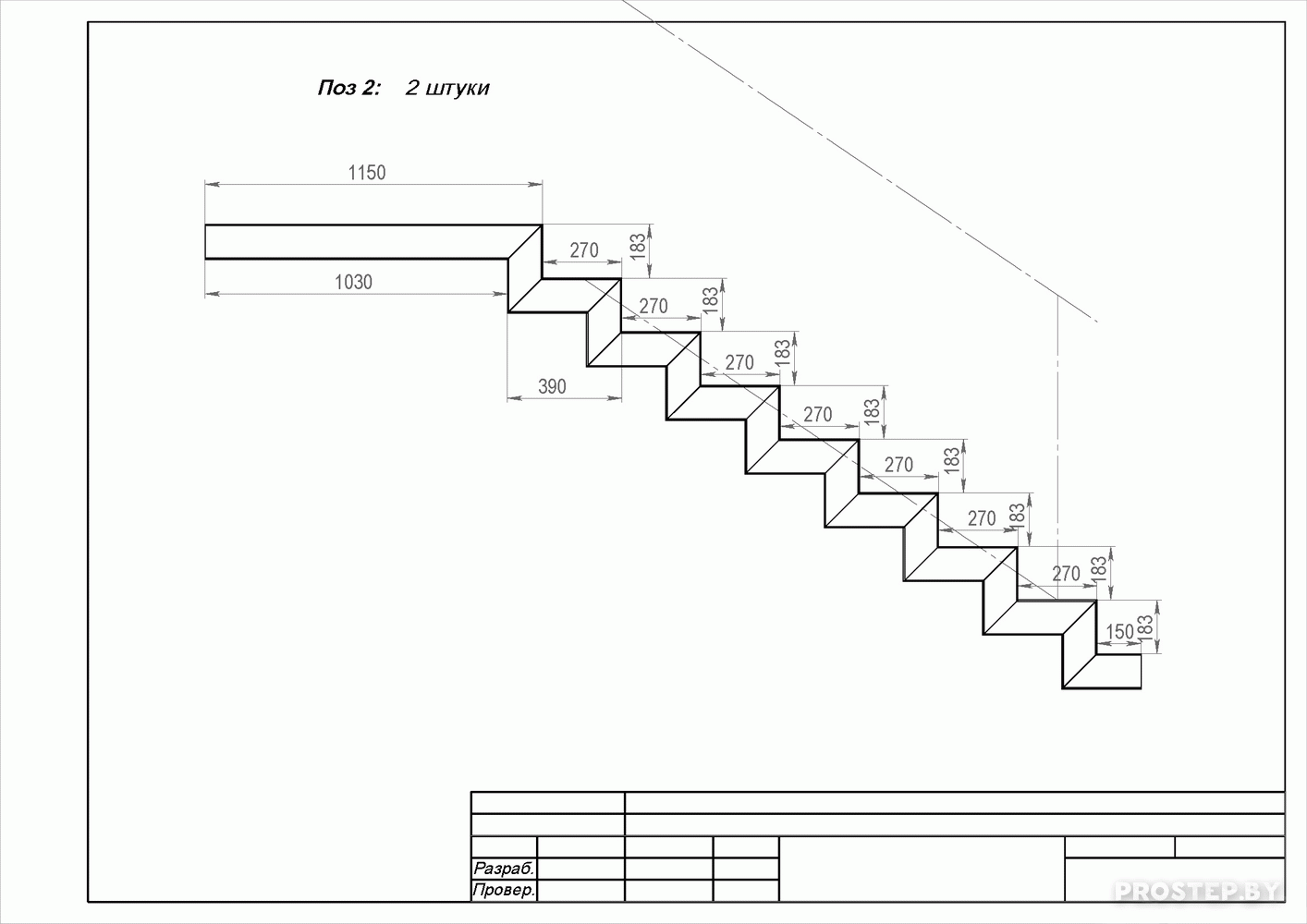

Чертёж бокового прогона

Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.

При сборке конструкции на болтах или саморезах желательно рассчитать места предполагаемых отверстий и отобразить их на чертеже.

Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом. В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.

Кроме эстетической функции, удобства пользования, от размещения ступеней зависит безопасность людей, которые станут пользоваться лестницей. Неправильно спроектированное и изготовленное изделие может привести к травмам из-за вызванного ошибкой неудобства.

Вернуться к оглавлению

Расчёт ширины ступени

Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.

Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно. Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.

Схема и чертеж с размерами ступеней лестницы

Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога. Это реальная опасность, которой нельзя пренебрегать.

Вернуться к оглавлению

Высота ступени

Под этим термином понимают расстояние между верхними плоскостями ступеней. Оно тоже является важным параметром, обеспечивающим удобство и безопасность эксплуатации изделия. Высота ступеней может варьироваться от 13 до 17 сантиметров. Оптимальной высотой считают 15 сантиметров для лестниц из металла, дерева и других материалов.

Сложность проектирования лестниц заключается в том, что уменьшение высоты ступеней приводит к увеличению их количества. Большее число ступеней делает лестницу длиннее, что иногда нежелательно.

Когда лестница связывает верхний и мансардный этаж, условия не позволяют увеличивать её длину. Поэтому приходится увеличивать высоту ступени или уменьшать их ширину. Обычно увеличивают высоту ступеней примерно до 20 сантиметров. Это уменьшает комфортность эксплуатации, но позволяет вписаться в ограниченный габарит.

Вернуться к оглавлению

Чертёж лестницы

Определив все необходимые размеры, можно закончить чертёж, изобразив лестницу на бумаге в соответствии с масштабом. Лучше чертёж выполнять в конструкторской или графической программах, которые сегодня обычно используются для таких целей. Электронную версию чертежа легче корректировать и редактировать.

При необходимости внести изменения в свою схему, преимущество компьютерного формата станет очевидным.

Сделанная своими руками работа, поможет воплотить идею в настоящее изделие. Даже элементарна лестница, чуть сложнее стремянки из металла или дерева, требует довольно сложных расчётов и перебора вариантов решений. Проектирование винтовых лестниц гораздо труднее, поскольку она меняет конфигурацию в трёх измерениях. Для этого обычно применяют специальные конструкторские программы, позволяющие сэкономить много усилий и времени, избежав при этом ошибок.

Вернуться к оглавлению

Деревянные лестницы

Чертёж лестниц из дерева выполняется точно так же, как и металлических. Никаких принципиальных различий между ними не существует. Характер материала вносит небольшие коррективы в процесс разработки. В чертеже следует учитывать толщину дерева, используемого для устройства лестницы.

Необходимо предусмотреть способы крепления ступеней к боковым прогонам и нарисовать необходимые пазы в масштабе и с размерами. Деревянная лестница может скрепляться шурупами или гвоздями. Нужно учесть расстояния от края элементов до точки крепежа, чтобы избежать растрескивания и порчи изделия при установке шурупа.

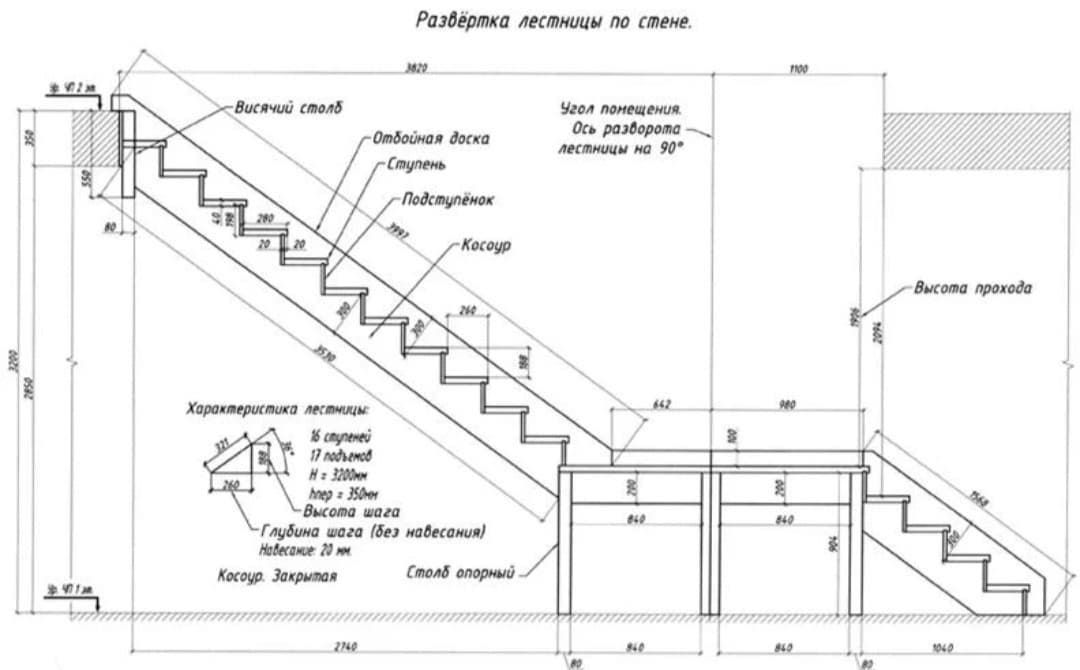

Чертеж лестницы из дерева на два пролета

Изготовление деревянной лестницы своими руками гораздо проще, чем металлической. Материал дешевле, доступней и легче в обработке. Поэтому обычно чертёж для них не делают, предпочитая подбирать размеры по месту и оценивать уже собранную конструкцию.

Это не совсем правильно, поскольку может привести к ошибочному выбору высоты и ширины ступеньки, неверному расчёту количества ступеней.

Приступая к изготовлению лестницы своими руками, лучше всё рассчитать на бумаге и нарисовать чертёж и продумать расположение лестницы в доме, чтобы не потерять плоды своих размышлений. Если в процессе подготовки к работе вы сочтёте задачу слишком сложной, чертёж пригодится для мастера, который возьмётся выполнить эту работу. Более сложные лестницы следует рисовать в общих чертах, без лишней детализации.

Процесс сборки деревянной лестницы

Необходимо указывать габариты лестничной клетки, высоту, которую имеет этаж и желаемое количество ступеней. Эта информация послужит основой для конструкторов фирмы-производителя, которая возьмётся изготовить лестницу. Детальные чертежи они изготовят сами в соответствии со стандартом фирмы и представят вам вместе с готовым изделием при выполнении заказа.

Как построить лестницу | Hardwood Lumber Company

Ремонт вашей лестницы — отличный способ обновить весь внешний вид вашего дома. Поскольку лестница играет центральную роль в планировке дома, она может иметь драматический эффект.

Компания Hardwood Lumber Company десятилетиями занимается фрезеровкой деревянных лестниц на заказ. Мы создали это руководство «Как построить лестницу» настолько простым, насколько это возможно, но даже самые лучшие инструкции не могут изменить некоторые факты:

Строительство лестницы — проект не для новичков . Если вы не считаете себя опытным в столярном деле, мы рекомендуем нанять профессионала для завершения проекта.
Если вы решите сделать все своими руками, помните, что строительство лестницы может быть опасным , и не следует относиться к этому легкомысленно. Если лестницы установлены неправильно, они могут создать серьезные проблемы с безопасностью.

Обратите внимание: Это руководство предназначено только для использования в образовательных целях, и компания Hardwood Lumber Company не несет ответственности за любой ущерб, причиненный вам или вашему имуществу в связи с этим руководством.

Содержание

Что нужно знать перед строительством лестницы
Инструменты, необходимые для сборки лестницы
Лестничная терминология
Как измерить уклон лестницы
Как установить подступенки и ступени лестницы
Как прикрепить поручень к стене

Что нужно знать перед строительством лестницы

Создание собственной лестницы позволяет вам максимально контролировать каждую функцию и каждую деталь вашей лестницы.

Вот краткий контрольный список вещей, которые вы должны учитывать, прежде чем включать электроинструмент:

Строительные нормы и правила: Строительные нормы и правила могут различаться в зависимости от местоположения. Вы несете ответственность за то, чтобы ваша новая конструкция лестницы соответствовала нормам до ее установки.
Безопасность инструмента: В этом проекте будут задействованы электроинструменты. Важно убедиться, что у вас есть безопасная, правильно вентилируемая среда для их эксплуатации.
Защитная одежда: Обязательны защитные очки, не помешает и каска.

Инструменты, необходимые для сборки лестницы

В следующем списке перечислены основные инструменты, необходимые для самостоятельной сборки лестницы. Одним из самых важных факторов, которые следует учитывать, является любая доступная помощь. Если вы пытаетесь выполнить этот проект в одиночку, это может занять до двадцати часов или больше, в зависимости от вашего опыта и удобства работы с необходимыми инструментами.

Вот список необходимого оборудования:

Защитные очки
Метла и совок
Рулетка
Финишные гвозди
Сверла и сверла
Настольная пила с заточенным или новым лезвием
Высококачественная торцовочная пила с чистовым диском.
Молоток
Качественный строительный клей
Гвоздильный пистолет и воздушный компрессор
Замазка для дерева
Лом
Лестничные кнопки
Квадратная рамка 2 дюйма
Ковровый нож (при удалении существующего ковра).
Уровень

Перед использованием обязательно узнайте, как безопасно работать с электроинструментом.

Необходимо знать термины строительства лестниц

Частью обучения чему-либо является изучение конкретных слов, языка или жаргона по теме, и ступеньки ничем не отличаются. Есть несколько необычных слов, с которыми вы, возможно, не знакомы, если никогда раньше не занимались строительством или ремонтом лестниц.

Вот список наиболее распространенных терминов по лестничным конструкциям:

Лестничные косоуры

Стрингеры — это две или иногда три опорные доски, которые проходят под лестницей и обычно невидимы в большинстве домов. Ступени и подступенки крепятся к косоурам для обеспечения постоянного расстояния между лестницами.

Стандартные ступени лестницы

Проступи, обычно называемые «ступенями», представляют собой наступаемую часть лестничной конструкции. Стандартные проступи хорошо подходят для лестницы, которая с двух сторон окружена стенами.

Подступенки для лестниц

Подступенки — это доски, которые образуют вертикальную поверхность каждой ступени, образуя пространство между ступенями лестницы, по которому можно пинать пальцами ног. Часто в недостроенных подвалах лестницы вообще без подступенков или так называемые открытые подступенки. На изображении ниже подступенки лестницы окрашены в белый цвет, чтобы дополнить ступени из вишневого дерева.

Типы молдингов для лестниц

Лестничные молдинги — это дополнительная изюминка, которая действительно может помочь вам достичь стиля и законченного вида вашей лестницы, о котором вы мечтали. Возможности ограничены только вашим воображением, но вот три самых популярных стиля лепнины лестницы:

Четвертькруглый молдинг: Переходный молдинг, идущий вдоль нижнего подступенка лестницы к текущему полу.
Нижний молдинг для обуви: Более узкий переходный молдинг, который также проходит вдоль нижнего подступенка лестницы к текущему настилу, чтобы скрыть все, что находится между ступенями и подступенком.
Молдинг бухты: Молдинг, который устанавливается под выпуклой частью для добавления декоративных переходов между ступенями и подступенками.

Теперь, когда мы рассмотрели необходимость знать терминологию по строительству лестницы, первый шаг – это точные измерения. Для всех ваших потребностей в лепнине лестницы посетите нашу дочернюю компанию Moldings One.

Как измерить уклон лестницы

После того, как вы собрали материалы и инструменты, вы готовы приступить к расчету уклона вашей лестницы.

С помощью рулетки измерьте высоту подступенка (расстояние от пола до верха лестницы).

Обязательно рассчитывайте толщину с учетом всего, например, ковра, набивки и чернового пола.

Разделите общую высоту от чистого пола до чистого пола на количество подступенков, которые вы собираетесь использовать. Это число представляет собой высоту каждого подступенка.

Установите кнопки лестницы на своем квадрате с указанием подъема и пробега по лестнице (подступенки обычно от 7 до 8 дюймов), а другое существо (9«до 10»).

Отметьте на стрингерах места, где будут располагаться подступенки и ступени.

Не забудьте учесть толщину протектора от нижней части стрингера и добавить ее к верхней.
Для открытых лестниц обязательно обрежьте косоуры между подступенком и ступенями на каждой ступеньке. Это то, что создает «открытый» вид.

Прикрепите (приклейте блоки) треугольные деревянные бруски к косоуру, к которому будут крепиться подступенки и проступи. Всегда используйте клей для дерева хорошего качества там, где встречаются два куска дерева, и оставьте излишки клея для отверждения, прежде чем соскрести их острым долотом.

Как установить подступенки и ступени лестницы

После обрезки и закрепления стрингеров можно приступать к установке ступеней и подступенков. Вы всегда сначала устанавливаете первые два подступенка, а затем ступени устанавливаются поверх первого подступенка и против второго подступенка. Помните, что ваш проект должен соответствовать всем местным строительным нормам.

Используйте циркулярную пилу, чтобы обрезать свободные концы, чтобы они подходили к стрингерам.

Обязательно учитывайте толщину ступеней при выполнении разрезов.

С помощью шурупов прикрепите первые два подступенка к стрингерам.

Предварительно просверлите все отверстия для гвоздей или используйте пистолет для гвоздей.
Используйте отделочные гвозди, чтобы прибить каждый подступенок к стрингеру.

С помощью циркулярной пилы отрежьте ступени по длине каждого подступенка.
С помощью шурупов прикрепите ступени к косоурам.

Используйте инструмент уровня, чтобы выровнять протектор спереди назад.
Предварительно просверлите все отверстия для гвоздей (или используйте пистолет для гвоздей).
Используйте финишные гвозди для прибивания каждой проступи или подступенка

Завершив первые два подступенка и проступь, вы можете осторожно проверить первый шаг.
Повторите процесс, медленно наращивая каждую ступеньку, два подступенка и одну проступь за раз. Продолжайте повторять этот процесс, пока не достигнете вершины лестницы.

Теперь, когда ваша лестница полностью собрана, вы готовы прикрепить к стене перила. Хорошие новости: после того, как вы построите лестницу, это станет гораздо более быстрой и легкой задачей.

Как прикрепить поручень к стене

Как правило, одна из последних частей лестничного проекта, крепление перил представляет собой простой трехэтапный процесс.

Убедитесь, что между поручнем и стеной есть зазор не менее полутора дюймов.
Закрепите кронштейны поручня на стойках через гипсокартон.
Присоедините поручни к настенным кронштейнам для поручней.

Как и ваши ступени, сначала осторожно проверьте перила, чтобы убедиться, что все надежно и надежно сконструировано.

Поздравляем с созданием новой лестницы!
