Межэтажное перекрытие из дерева — как оно делается?

При постройке загородного дома или дачи, возникает необходимость в возведении межэтажных перекрытий. Они могут быть выполнены из разных материалов, в основном – в зависимости от того, из чего возводится сам дом. Однако, чаще всего, сооружают межэтажное перекрытие из дерева, так как этот материал более доступен и с ним гораздо проще работать.

Основные требования к этому элементу постройки

Наиболее значимой характеристикой межэтажного перекрытия, является его прочность. Чтобы эта часть конструкции дома, служила долго и не доставляла хлопот хозяину, производятся специальные расчеты, согласно которым и возводится этот конструктивный элемент дома.

По прочности, деревянные элементы, установленные через каждый метр, должны выдерживать нагрузку в 400 килограмм на один квадратный метр площади. Чтобы облегчить расчет и строительство, есть проверенные размеры балок, выдерживающие указанный вес:

При длине пролета, не превышающей 2,2 метра, такую максимальную нагрузку выдержат балки, сечением в 150Х75 миллиметров
Если пролёт составляет от 2,2 до 3,2 метра, сечение балки должно быть 175Х100 миллиметров
При пролете, длиной от 3,2 до 5 метров, балка должна иметь сечение 225Х150 миллиметров

Такие размерности несущих элементов, предназначены для устройства жилого второго этажа дома. Для чердачных помещений, и других этажей, использовать которые, как жилое пространство не предполагается, нагрузка на площадь может быть уменьшена вдвое. Соответственно, и балки можно брать меньшего сечения. В любом случае, оптимальным соотношением высоты балки к ее ширине, будет 1,5 Х 1.

Можно использовать еще одно соотношение – 1 к 24. Это пропорция, которую можно использовать, зная длину необходимого пролета. Длина, должна быть в 24 раза больше, чем высота несущего деревянного элемента конструкции. При длине в 600 сантиметров, высота доски, которая будет использоваться в качестве несущей, должна составлять 600/24 – 25 сантиметров.

Если перекрытия изготавливаются из дерева, расчет балок, составляющих его основу, производят не только по прочности всей конструкции, но, и по ее характеристикам жесткости и теплоизоляции. Звуковая проницаемость тоже важна, иначе, все, что происходит на одном из этажей дома, будет слышно и на другом.

В качестве теплоизолятора, обычно, используют наиболее доступную по цене, минеральную вату.

Она же, будет служить и звукоизолирующим материалом. Иногда, чтобы снизить динамические колебания, полости засыпают песком, тем самым, утяжеляя конструкцию. Это создает дополнительную нагрузку, которую следует учесть при проектировании этой части постройки.

Для улучшения акустических характеристик, нередко используют специальные шумопоглощающие мембраны и наполнители. Они тоже имеют свой вес. И его так же точно, необходимо учитывать при проектировании.

Как происходит монтаж

Для того, чтобы смонтировать перекрытие из дерева, еще на этапе строительства стен, необходимо подготовить некоторые технологические элементы.

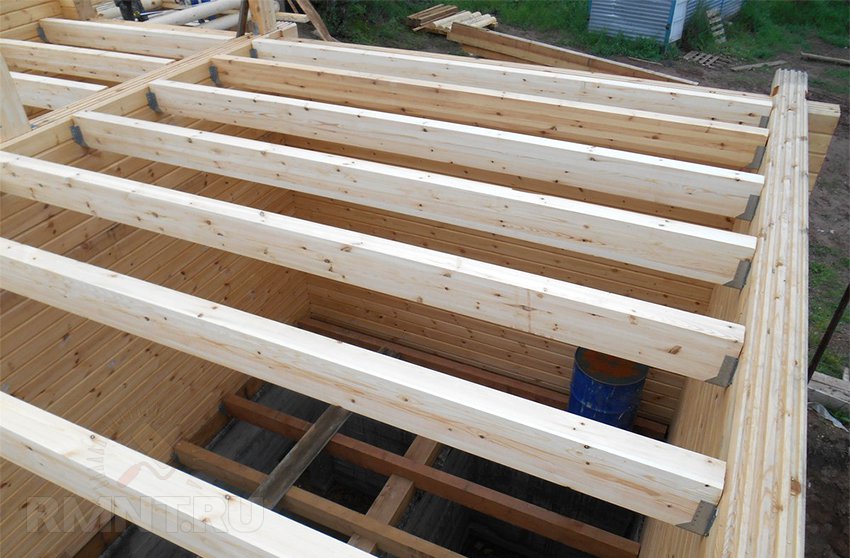

В несущих стенах дома, предусматриваются специальные гнезда, в которые будут устанавливаться торцы досок, на которые возлагается роль несущих частей в конструкции. Этот момент, необходимо заранее предусмотреть, иначе, сооружение перекрытия будет происходить намного сложнее, если вообще будет возможным.

Если не сделать это при строительстве стен, потом, придётся вырубать посадочные гнезда, уже в готовой стене. Это гораздо сложнее, и более трудоемко, нежели устройство таких гнезд еще при строительстве.

В посадочные гнезда, доска должна входить с небольшим зазором. Он составляет около двух сантиметров от стен. Зазор необходим, чтобы и установить деталь было проще, и чтобы после строительства, в зазоре мог немного циркулировать воздух, предотвращающий гниение дерева. Каждая из досок, дополнительно оборачивается рубероидом и промазывается битумной мастикой. Это тоже делается для того, чтобы исключить возможность гниения дерева.

Каждую третью, по счету доску, в нише закрепляют анкерами. Это обеспечивает надежность всей конструкции. Пространство, которое остается свободным в нише, после установки балок, заполняется утепляющим материалом, и бетонируется.

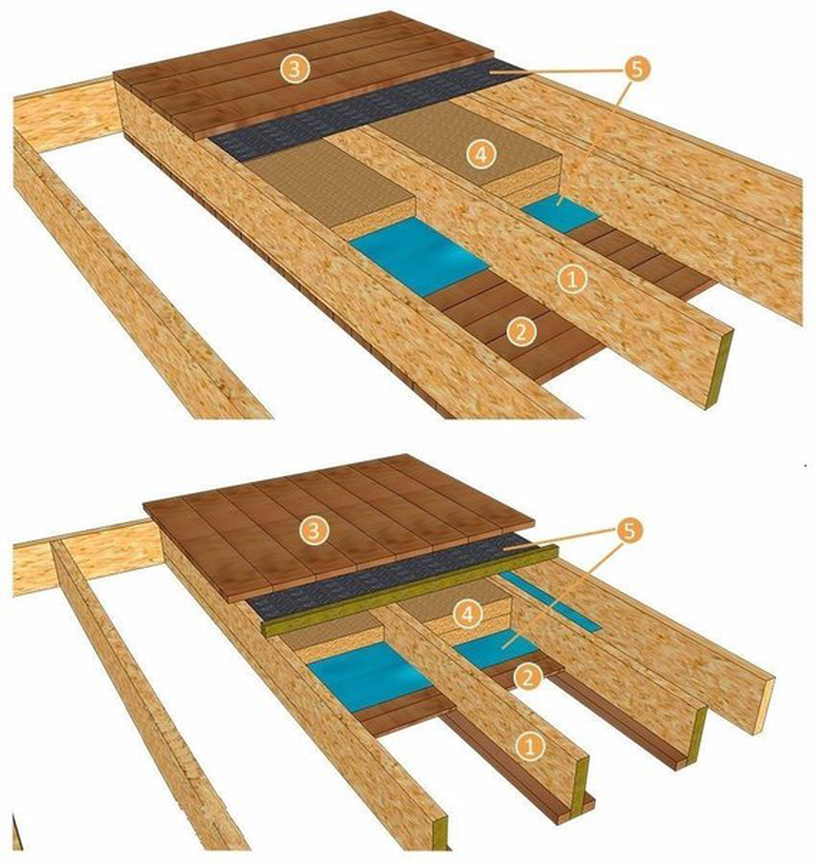

Когда все несущие элементы закреплены на своих местах, начинается укладка настила сверху, и подшив потолка снизу. Внутри, все полости заполняются теплоизолирующими и звукоизолирующими материалами.

Если постройка делается из кирпича, возможно два способа установки балок – глухая заделка, и открытая. Они отличаются тем, что при втором способе, часть несущей доски, будет видна с наружной стороны постройки. Для неё, предусматривается сквозная ниша. В этом случае, потребуется дополнительная обработка несущих элементов, защитными средствами от воздействия окружающей среды.

При каркасном строительстве, доски, из которых будет состоять основа пола и потолка, укладывают сверху на каркас. Конкретно – на верхнюю обвязку. Требования к сечениям досок, будут одинаковыми во всех случаях.

При установке несущих частей конструкции, очень важно, следит за уровнем их расположения, относительно горизонта. Все доски, должны находиться в одной плоскости. Контролировать их положение, необходимо постоянно. Чтобы потом, не получилось перекосов.

Так ка все балки перекрытия, о которых говорится в этом материале, изготовлены из дерева, их подгонка под нужные размеры осуществляется очень просто – отпиливанием. Выбрасывать отпиленные части сразу, не нужно. Они могут пригодиться как раз на этапе установки несущих элементов, как подкладки, чтобы расположить их на нужном уровне.

После установки всех несущих частей, можно приступать к монтажу наката на втором этаже, и подшивке потолка на первом. Обычно, верхняя часть этого «пирога», составляется из двух слоев – «чернового» пола и «чистового» пола. По чистовому полу, уже можно укладывать финишное покрытие.

Потолок, можно подшить самыми разными материалами, включая популярные ГКЛ или ДСП. По ним, уже делается финишная отделка.

Заключение

Конечно, в рамках небольшого материала, дать точную инструкцию, как собрать межэтажное перекрытие из дерева, не получится. Это – только примерный рассказ о том, как и в каком порядке, что будет делаться.

Точный порядок действий, и все нюансы в сооружении таких конструктивных элементов дома, необходимо изучать, в отношении конкретной постройки и материалов, из которых она изготовлена.

виды, метод расчёта на прогиб

Важный этап строительства любого здания – установка межэтажных перекрытий. Они распределяют вес находящихся выше элементов строения, таких как крыша и стены, а также коммуникаций и деталей интерьера верхних этажей. Чтобы выдержать немалую нагрузку, нужны прочные перекрытия. В статье расскажем, какие виды балок применяют для разных частей здания, и рассмотрим, как правильно рассчитывать нагрузку и длину балочных перекрытий.

Межэтажное перекрытие деревянными балками

Содержание статьи

1 Виды перекрытий
2 Типы деревянных балок
- 2.1 Цельные балки
- 2.2 Клеёный брус
- 2.3 Двутавровые балки
3 Сечение балочных перекрытий
4 Расчёт нагрузки и размеров деревянных балок
5 Монтаж перекрытия
6 Достоинства и недостатки балок из дерева

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

цокольное или подвальное перекрытие;
межэтажное перекрытие;
чердачное перекрытие.

Чердачное перекрытие

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали.

Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Типы деревянных балок

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

Двутавровые балки из OSB (ОСП)Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.

Сечение балочных перекрытий

На прочность перекрытия также влияет сечение балки. По типу сечения включают следующие виды пиломатериалов:

прямоугольные;
квадратные;
круглые;
овальные;
двутавровые.

Самые распространённые – балочные перекрытия прямоугольного сечения. Их легко устанавливать и такие балки будут служить лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как с увеличением высоты повышается прочность конструкции.

Для чердачных перекрытий часто используют круглые балки или оцилиндрованные брёвна. Такие балки имеют хорошую прочность и устойчивость на прогиб.

Наиболее крепкие и функциональные – двутавровые балки перекрытия.

Расчёт нагрузки и размеров деревянных балок

Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.

Выбор ширины или толщины балки в зависимости от длины

Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:

Знать расстояние между стенами и шаг между балками.
Вычислить постоянную нагрузку, складывающуюся из массы балок, утеплителя и материалов, из которых изготовлен пол и потолок.
Для вычисления необходимо сложить удельный вес на кв. метр всех стройматериалов
Временную нагрузку. К ней относятся масса мебели и находящихся в здании людей. Как правило, её считают равной 150 кг/м².
Высчитать предполагаемую нагрузку на 1 м² перекрытия (сумма временных и постоянных показателей).

Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м²умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.

Mmax = (q*L²)/8

Где:

q — полная нагрузка на кв. м;
L² — квадрат расстояния между стенами.

При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия.

Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.

Из формулы W = b*h²/6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.

Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 1\2 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

Сращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

доступная цена;
простота доставки на строительную площадку;
возможность установки без применения спецтехники;
экологическая безопасность;
ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.
