Диаметр гофры для вытяжки: размеры диаметр, монтаж вентиляционной трубы

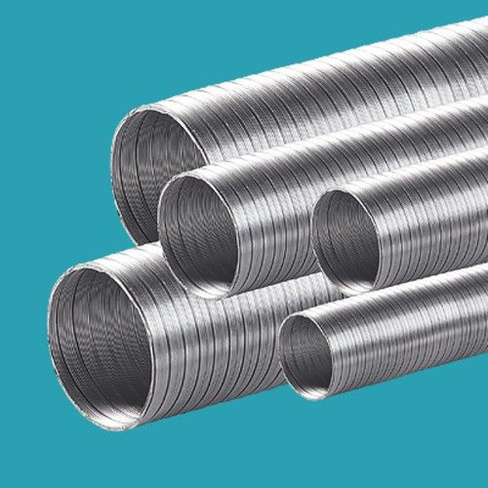

гофра для вытяжки д.100 (алюминий)

Производство: РБ

диаметр: 100мм.

длина: 3м.

материал: Алюминий



Область применения:

1. Для бытовых приточных и вытяжных систем вентиляции без подогрева воздуха.

2. Для приточных систем вентиляции с подогревом воздуха.

3. Для отвода воздуха из помещений, лабораторных шкафов, где допускается использование алюминиевых воздуховодов.

Запрещается использовать:

1. В качестве дымохода от газовых котлов и всех видов твердотопливных печей.

2. Для организации естественной вентиляции из помещений с установленным газовым оборудованием!



Внимание!!! Трехметровая гофрированная труба, которая продается в нашем магазине, в заводской упаковке (в сжатом положении) приблизительно 75см в длину.  Толщина самого алюминия 0,06 — 0,08 мм, гарантированно растягивается по прямой, до заявленной величины!

На рисунке выше показаны параметры гофры в сжатом состоянии.

У многих производителей же, толщина алюминия составляет не более 0,04мм., и соответственно в сжатом положении такие гофрированные трубы также будут заметно меньше и легче! А со временем, как и любой материал, гофра изнашивается.  Есть даже такой термин — «гофра сыпется», особенно когда подключают мощные вентиляторы, создающие значительное давление в воздуховодах, время и микро-пыль делают свое дело, гофра буквально рассыпается со временем. Поэтому, особенно, если последующий демонтаж-монтаж будет связан с дополнительными работами, например по расшивке подвесного потолка, будет лучше изначально установить качественную гофрированную трубу.

Также толщина гофрированной трубы может быть важна, при подключении канальных электро-нагревателей, ведь непосредственно вблизи нагревательного элемента температура может быть значительной.

 Что же касается подключения при помощи таких гофрированных труб к дизельным нагревательным приточным приборам (пушкам), здесь надо руководствоваться инструкциями производителей соответствующих приборов, а также и инструкциями по безопасности для соответствующего типа приборов. В любом случае, помимо собственно свойств материала, из которого изготовлен воздуховод, толщина материала также является важным фактором.



Цена: 16.50 BYN

Количество:

Гофра для вытяжки в категории «Строительство»

Гофра для вытяжки 110

Доставка по Украине

269. 18 грн

Купить

Гофра для вытяжки 150

Доставка по Украине

344.40 грн

Купить

Гофра для вытяжки 90

Доставка по Украине

238 грн

Купить

Гофра для вытяжки 130

Доставка по Украине

312.20 грн

Купить

Гофра для вытяжки 220

Доставка по Украине

597.86 грн

Купить

Алюминиевая гофра для вытяжки d 100 (3 метра)

Доставка по Украине

299 грн

Купить

Алюминиевая гофра для вытяжки d 120 (3 метра)

Доставка по Украине

319 грн

Купить

Алюминиевая гофра для вытяжки d 150 (3 метра)

Доставка по Украине

359 грн

Купить

Гофра для вытяжки 125

Доставка по Украине

298.20 грн

Купить

Гофра для вытяжки 70

Доставка по Украине

221.22 грн

Купить

Гофра для вытяжки 120

Доставка по Украине

287 грн

Купить

Гофра для вытяжки 135

Доставка по Украине

322.01 грн

Купить

Гофра для вытяжки 105

Доставка по Украине

260. 40 грн

Купить

Гофра для вытяжки 145

Доставка по Украине

336 грн

Купить

Рукав ПУ 200 мм PU гибкий полиуретан для вытяжки стружки, дыма, тырсы, аспирации

Доставка по Украине

866 грн/пог.м

Купить

Смотрите также

Рукав ПУ 180 мм PU гибкий полиуретан для вытяжки стружки, дыма, тырсы, аспирации

Доставка по Украине

767 грн/пог.м

Купить

Рукав ПУ 150 мм PU гибкий полиуретан для вытяжки стружки, дыма, тырсы, аспирации

Доставка по Украине

601 грн/пог.м

Купить

Рукав ПУ 140 мм PU гибкий полиуретан для вытяжки стружки, дыма, тырсы, аспирации

Доставка по Украине

563 грн/пог.м

Купить

Рукав ПУ 160 мм PU гибкий полиуретан для вытяжки стружки, дыма, тырсы, аспирации

Доставка по Украине

653 грн/пог.м

Купить

Гофра для вытяжки 100

Доставка по Украине

265.79 грн

Купить

Гофра для вытяжки 180

Доставка по Украине

481.60 грн

Купить

Гофра для вытяжки 140

Доставка по Украине

330. 40 грн

Купить

Гофра для вытяжки 160

Доставка по Украине

425.60 грн

Купить

Гофра для вытяжки 60

Доставка по Украине

210 грн

Купить

Гофра для вытяжки 115

Доставка по Украине

279.06 грн

Купить

Гофра для вытяжки 250

Доставка по Украине

692.52 грн

Купить

Гофра для вытяжки 200

Доставка по Украине

527.80 грн

Купить

Редуктор соединитель для круглых каналов, переходник D/REW 96/100/117/120/150 мм Dospel

На складе в г. Полтава

Доставка по Украине

99 грн

Купить

Гофра алюминиевая Ø 140 мм воздуховод гибкий для вентиляции (длина 3 м)

Доставка по Украине

273 грн

Купить

Вентиляционные трубы для вытяжки: пластиковые, гофрированные

Вытяжка на кухне очень важна. Система вентиляции выводит воздух наружу или очищает его с помощью специальных фильтров. Чтобы вся система работала исправно и в полную силу, необходимо уделить внимание не только выбору самой вытяжки, но и смонтировать трубопровод в соответствии с правилами.

Содержимое

  1. Основные характеристики воздуховода и его расположение
  2. Характеристики пластиковых труб для вытяжки
  3. Особенности использования гофрированной трубы
  4. Как правильно подобрать диаметр вытяжной трубы
  5. Варианты, как спрятать вентиляционную трубу

Основные характеристики воздуховода и его расположение

Расположение воздуховод на кухню

От этого зависит, какая вытяжка выбрана и какое будет устройство вытяжного воздуховода. Вентиляционная система может быть наружной или нет. Если вытяжка предполагает выход воздуха на улицу, необходимо осуществить монтаж трубы для вытяжки на кухне.

При планировании расстановки мебели стоит учитывать некоторые правила расположения тарелки. Это будет напрямую связано с устройством трубы для вытяжки на кухне. В первую очередь важно помнить, что печь нельзя ставить у стены противоположной вентиляционной шахты. Это потому, что выхлопная труба будет слишком длинной.

Каждый лишний метр вентиляционного канала снижает производительность системы на 10%.

Сегодня кухонная вытяжная труба может быть изготовлена ​​из различных материалов. Причем они могут быть пластиковыми или гофрированными. Каждая выхлопная труба имеет определенные особенности, о которых следует знать перед покупкой всех комплектующих.

Характеристики пластиковых труб для вытяжки

Пластиковые трубы для вытяжки

Пластиковые или ПВХ трубы могут быть квадратными или круглыми в поперечном сечении. Выхлопные трубы круглого сечения отличаются наименьшим сопротивлением, поэтому пользуются большей популярностью. При этом с квадратными изделиями намного проще работать, кроме того, они выглядят гораздо эстетичнее. Такие вытяжные трубы для кухни можно легко расположить возле стены.

При устройстве вентиляционной системы из пластиковых труб особое внимание следует уделить местам соединения. Все стыки должны быть качественно утеплены, это предотвратит проникновение отработанного воздуха в помещение. А также воздушные массы беспрепятственно будут проходить по каналу и выходить на крышу или в другое место, где убрана вентиляционная шахта. Для соединения элементов можно использовать специальные переходники.

Чтобы правильно подобрать все размеры, все комплектующие лучше покупать одновременно.

Плоские пластиковые трубы для вытяжки имеют ряд неоспоримых преимуществ, выгодно отличающих ее от других материалов. При работе вытяжки и прохождении воздушных масс не создается шума. Вся система довольно тихая. Идеально ровная поверхность изделий из ПВХ не создает никакого сопротивления при прохождении воздуха. Трубы кухонной вытяжки пластикового типа, в отличие от гофры, не забиваются мусором и не накапливают на поверхности жировые отложения.

Особенности применения гофрированной трубы

Гофрированные трубы для вентиляции

Сегодня гофрированная вытяжная труба также часто встречается на кухнях. Это металлическое изделие имеет круглое сечение. Именно поэтому при покупке такой трубы следует сразу приобрести переходник, который позволит подключиться к прямоугольной вентиляционной шахте. Гофра очень проста в монтаже, а все работы можно выполнить за несколько часов. Для того чтобы закрепить выхлопную трубу, необходимо использовать специальные хомуты, которые затягиваются болтами.

К преимуществам трубы для вытяжки гофрированного типа можно отнести несколько моментов. Прежде всего, это способность кухонного дымохода такого типа значительно растягиваться. Использование такой трубы позволяет свести к минимуму количество резких изгибов, что не повлияет на работоспособность всей системы. Стоимость гофры в разы ниже пластиковых вариантов и изделий из ПВХ, что очень ценится покупателями. Вытяжную трубу такого типа можно использовать большего диаметра, чем отверстие вентиляционного канала, ведущего на крышу. В этом случае стоит правильно подобрать размер переходника.

Как правильно подобрать диаметр выхлопной трубы

Комплектующие для системы вентиляции

При выборе труб для устройства вытяжной системы следует обращать внимание не только на материал, из которого они изготовлены, но и на размеры.

Диаметр вытяжки должен быть не меньше выходного отверстия вентиляционной шахты, выходящей на крышу.

Если купить трубу меньшего диаметра, то производительность всей выхлопной системы значительно снизится, так как возникнет дополнительное сопротивление и воздух будет гораздо хуже удаляться наружу. Правильнее всего, если диаметр трубы воздуховода и отверстия вентиляционной шахты совпадают.

Помимо диаметра трубы очень важно учитывать точки изгиба. Если используются адаптеры, они должны создавать тупой угол. При изгибе трубы на 90 градусов воздух также будет выходить наружу с некоторым трудом. В некоторых случаях возможна и обратная тяга. Для предотвращения возникновения такого эффекта в некоторых случаях система вентиляции оснащается специальными клапанами. Они препятствуют прохождению воздушных масс обратно на кухню.

Чтобы правильно выполнить все работы по монтажу вентиляционного канала, стоит предварительно подготовить для себя чертежи. На них нужно отметить все места изгибов и рассчитать возможную потерю работоспособности.

Каждый поворот на 90 градусов снижает производительность системы на 10 %.

Варианты, как скрыть вентиляционную трубу

Маскировка вентиляционной трубы

Для вывода воздуха из помещения на крышу через систему вентиляции стоит устроить канал от вытяжки до отверстия вентиляционной шахты . Для этой цели могут использоваться трубы различных типов – пластиковые или гофрированные. Вне зависимости от вида в итоге получается довольно массивная конструкция, не всегда гармонично вписывающаяся в общий кухонный интерьер.

Сегодня решить такую ​​задачу достаточно просто. Для этого можно использовать различные варианты. Наиболее распространенным является использование пластиковой коробки, которая предназначена именно для этого. Такой короб может располагаться на любой части стены – под потолком, над кухонной мебелью и т. д. Вытяжную трубу также можно спрятать под гипсокартон. Для этого необходимо будет выполнить каркас из металлического профиля, который впоследствии будет зашит гипсокартоном. Этот способ оправдан в том случае, если вентиляция закладывается еще на стадии ремонтных работ. Таким образом, его можно скрыть, а конструкцию из гипсокартона использовать как декоративную часть интерьера. Дополнительно короб такого типа может быть оснащен осветительными приборами.

Перед тем, как маскировать всю систему вентиляции, обязательно проверить ее в работе, это позволит исключить утечки отработанного воздуха и другие неприятные моменты. Устраняя такие дефекты, можно любым способом безопасно скрыть вытяжные трубы и не беспокоиться о работоспособности всей системы в целом. Выполнив все работы правильно, вы сможете не только обеспечить постоянно чистый воздух в помещении, но и привлекательный внешний вид.

как спрятать пластиковую гофротрубу на кухне, которые бывают в диаметре

В настоящее время при проектировании кухонных помещений довольно сложно обойтись без современных вытяжных систем. Вентиляционные каналы способствуют оптимальной циркуляции воздуха, поглощают пар и различные продукты горения, что предотвращает загрязнение окружающего пространства и накопление жира на бытовой технике и другой кухонной мебели.

Особенности

Гофра представляет собой комплекс колец, покрытых защитным материалом. Составные части такой трубы прижаты друг к другу, а верхний слой составлен «гармошкой». Это позволяет гофрированной трубе растягиваться в длину, превышая размеры при складывании в несколько раз. Из-за отсутствия жесткого каркаса конструкция может изгибаться практически под любым углом, что позволяет использовать ее при монтаже в труднодоступных местах и ​​очень стесненных условиях.

Внешний вид таких гофротруб положительно сказался и на качестве выполнения самих работ. , которые обеспечивают оптимальный микроклимат в помещении. Ранее применялись жесткие воздуховодные конструкции с индивидуальными параметрами для каждого помещения отдельно, которые приходилось заказывать в специальных компаниях. Вышло очень дорого, не каждый мог себе позволить приобрести такие устройства.

К преимуществам использования гофрированных труб в системах вентиляции относятся следующие свойства:

  • длительный срок службы;
  • упрощенные монтажные работы;
  • наличие для покупки;
  • широкий диапазон размеров;
  • простота самой конструкции;
  • устойчивость к высоким температурам, что исключает риск возгорания;
  • оптимальные аэродинамические характеристики.

Если говорить о недостатках, то к ним можно отнести следующие моменты:

  • очистить трубу с гофрированной поверхностью достаточно сложно;
  • не очень презентабельный вид, требующий маскировки гофры;
  • Алюминиевые гофрированные трубы могут терять первоначальную форму при монтаже из-за мягкости материала, имеют высокий уровень шума при работе выхлопной системы.

Основными техническими характеристиками (параметрами) гофрированных труб являются их фактические размеры, такие как диаметр поперечного сечения и длина конструкции, которые определяются непосредственно заводом-производителем. Может соответствовать стандартному размеру или продаваться бухтами от 20 до 100 м.

На выбор диаметра напрямую влияет мощность самого устройства.

Наиболее распространенные гофротрубы имеют следующие параметры:

  • 100 мм;
  • 120 мм;
  • 125 мм;
  • 150 мм.

Узнать какой диаметр выбрать можно из паспорта или инструкции на вытяжку, где даны рекомендации по сечению. Нужно учитывать, что гофрированный воздуховод меньшего диаметра брать категорически нельзя, можно больше. Но в этом случае нужно дополнительно брать переходник, чтобы избежать ситуации, когда труба не сможет состыковаться с горловиной.

120 мм; 150 мм.

Также следует отметить, что длина гофры выбирается по размеру в растянутом виде, так как монтаж производится таким образом, а продается он в сжатом виде. Так как на формирование изгиба всегда уходит часть длины, то трубу приобретают с запасом 0,5 м на каждые 2-3 прямых поворота.

Допустимо использование варианта гофры каркаса с фольгированным покрытием, но крайне нежелательно. Несмотря на то, что этот вариант намного дешевле, фольга – хрупкий материал, который легко повредить и проткнуть. Очень тонкая фольга имеет свойство постоянно издавать шуршание, даже если бленда находится в выключенном состоянии.

Сертификат качества на приобретаемый товар рекомендуется запрашивать у сотрудников специализированных магазинов. Это предотвратит возможность покупки товаров у сомнительных производителей, которые не имеют сопроводительных документов и могут затаиться. Зазоры обычно имеют микроскопические размеры, потому что их трудно обнаружить до начала процесса.

При совершении покупки необходимо проверить, есть ли в приобретаемой кухонной вытяжной системе уже встроенный обратный клапан, если нет — необходимо дополнительно взять его.

Виды

От типа помещения, в котором планируется установка воздуховода, напрямую зависит выбор гофрированной трубы, а именно форма ее поперечного сечения, которые бывают:

  • прямоугольная или квадратная;
  • круглые или плоские (овальные).

Гофрированная труба прямоугольного (квадратного) сечения обычно находит применение на различных предприятиях и фабриках, служит удачным вариантом для обустройства систем вентиляции различных технических и складских помещений, а также помещений общего пользования. Диаметр сечения таких труб намного больше, чем у округлых.

Для бытовых нужд, в частности, при обустройстве кухонной системы вентиляции оптимальным вариантом будет гофрированная труба именно круглой формы; обычно берется белый ПВХ. Его намного проще установить самостоятельно, а стоимость его гораздо меньше, чем прямоугольного.

из ПВХ. Гофрированные воздуховоды

различаются не только по форме, но и по способу изготовления.

Делятся по этому критерию на два основных типа:

  • рамочные;
  • Гофрированные трубы со спиральной навивкой.

Первый вид представляет собой основу из металлических колец и натянутой алюминиевой фольги или полимерной пленки. Такие трубы имеют свойство принимать первозданный вид и предотвращают деформацию после растяжения на полную длину, поэтому они считаются наиболее гибкими.

Спиральные воздуховоды изготавливаются преимущественно из оцинкованной или нержавеющей стали, алюминия. Этот вид конструкции имеет более высокую стоимость по сравнению с гофрированными трубами первого типа (каркасными). Они полугибкие из-за того, что могут обеспечить растяжение в два-три раза, но не имеют свойства возвращаться в исходное состояние. Деформация останется неизбежной, даже если приложить усилия для придания этому воздуховоду необходимой формы.

Рамка спиральный

Некоторые производители предлагают гибкие гофрированные трубы с теплоизоляцией или без нее. Наделение конструкции теплоизоляционными свойствами помогает значительно расширить область применения таких воздуховодов. Например, при использовании четырехслойных гибких гофрированных труб появляется возможность прокладки вентиляционных каналов не только внутри помещения, но и снаружи.

Материалы

На практике применяют гофрированные трубы из следующих материалов:

  • алюминий;
  • 9нержавеющая сталь 0007;
  • сталь оцинкованная;
  • полиэтилен низкого или высокого давления;
  • текстиль;
  • поливинилхлорид (ПВХ).
нержавеющая сталь алюминий поливинилхлорид (ПВХ).

Тип материала, из которого изготовлен воздуховод, напрямую влияет на область его применения.

  • Например, трубы из текстиля используются при проводных системах связи в производственных помещениях, так как способствуют достаточно высокой скорости циркуляции воздуха. Этот фактор обуславливает использование текстильных гофрированных труб на предприятиях общественного питания и мясоперерабатывающих предприятиях. Такие конструкции легко демонтировать, чистить и дезинфицировать.
  • Воздуховоды из поливинилхлоридных или поливинилхлоридных гофрированных труб применяются в основном для устройства вентиляционных каналов в жилых домах и на промышленных объектах. Здесь используются минеральные наполнители для обеспечения максимальной звукоизоляции.
  • Чаще всего для обустройства кухонной вытяжки берут гофрированные трубы из нержавейки, оцинкованной стали или алюминия. Реже используются варианты из пластика.
  • Гофротруба алюминиевая имеет каркас средней жесткости и довольно небольшой вес. Его используют как снаружи помещений, так и внутри них. Имеет пазы для крепления, которые отсутствуют в более дешевых вариантах. К преимуществам монтажа труб из этого материала можно отнести долговечность при эксплуатации и устойчивость практически к любым погодным условиям. Но есть и мелкие недостатки: вибрация трубы при работе и образование шума.
  • Следующий вариант – это гибкая труба с металлическим каркасом, обмотанным фольгой. На продолжительность эксплуатации и качество такого воздуховода напрямую влияет толщина наружного слоя. Используется только в быту, так как выдерживает небольшие нагрузки. К достоинствам можно отнести гибкость и максимально доступную цену, к недостаткам – низкий уровень безопасности и практичности.
  • Гофрированные трубы из оцинкованной стали обычно служат очень долго (более 20 лет). Трубы могут быть с полимерным покрытием или без него. Полимерный слой защищает внутреннюю или внешнюю часть трубы, также этот вариант дает возможность выбора цветового оформления и гармонично вписывается в любой интерьер. К преимуществам использования оцинкованных вентиляционных каналов можно отнести высокую прочность, долгий срок службы даже при сильном нагреве (свыше 70 градусов), абсолютную негорючесть, выбор цветовой гаммы, минимальное сопротивление сети. Недостатком является отсутствие компонентов, служащих для крепления нескольких труб друг к другу. Вы должны использовать такие инструменты, как плоскогубцы или кусачки.
  • Гофротруба пластиковая – самый бюджетный и оптимальный вариант для несложных монтажных работ в жилом помещении. Но у этого материала есть несколько существенных недостатков: очень высокая степень горючести (при пожаре будет выделяться едкий дым, что приведет к отравлению отравляющими и отравляющими веществами), большая уязвимость и разлагаемость, выделение неприятного запаха из-за наличие формальдегида. К преимуществам можно отнести низкую стоимость готового изделия, простоту монтажных работ, минимальное сопротивление сети.

Монтаж и подключение

Монтаж гофротрубы производится в несколько этапов.

  1. Необходимо разработать подробную схему установки вытяжки. На этом этапе стоит учесть все особенности кухонного помещения, расположение мебельных отсеков, определить место для вентиляционного канала и составить план его монтажа. После этого рассчитайте необходимое количество труб, сеток и крепежа.
  2. Внимательно проверьте длину всех компонентов. В соответствии с начерченной схемой и выбранными параметрами подготовить втулки к монтажным работам. Гофротрубу можно сделать короче обычными ножницами или ножовкой.
  3. Установить универсальный редуктор на выпускной патрубок. Это приспособление требуется для монтажа гофрированных труб разного диаметра.
  4. Соедините гофрированную трубу с колпаком. Смажьте края капота герметиком. Закрепите трубу, а затем хомут с помощью винта и отвертки.
  5. Прикрепите гофрированную трубу к стене с помощью кронштейнов с хомутами. Хомуты монтируются на расстоянии 1 м друг от друга по всей длине воздуховода.
  6. Надеть вентиляционную решетку на отверстие шахты и закрепить саморезами.
  7. Подсоедините воздуховод к решетке. Нанесите герметик на раструб решетки и наденьте на горловину воздуховода. Закрепите шланговым хомутом.
  8. Подключите вытяжку к сети и проверьте качество функционирования всей системы.
  9. При необходимости замаскируйте гофрированную трубу.

В том случае, если вытяжная система расположена достаточно далеко от вентиляционного отверстия, рекомендуется спрятать гофрированную трубу за натяжным потолком. Такой вариант поможет избежать образования слишком острых углов и скрыть воздуховод от посторонних глаз.

Если вы не планируете устанавливать на кухне натяжной потолок, спрятать воздуховод можно следующими способами:

  • закрыть трубу дверцами навесных шкафов;
  • смонтировать воздуховод за гипсокартонной конструкцией;
  • закрыть декоративной коробкой или другим элементом в соответствии с интерьером кухонного помещения.

Перед началом монтажных работ рекомендуется прочистить вентиляцию в самой квартире и определить, нет ли сквозняка. Чтобы убедиться в этом факте, нужно приложить к вентиляционному отверстию обычный лист бумаги. В том случае, если он держится сам без посторонней помощи, тяга присутствует.

Также важно установить наиболее подходящую производительность кухонной вытяжки, что очень легко проверить специальным прибором – анемометром, встроенным в основание гофротрубы.
