Диаметры стальных водопроводных труб: Как мерить стальную трубу, диаметр и длинна

Пересчет дюймовых труб в метрические

Пересчет дюймовых труб в метрические Металлопрокат на складе «Металкомплект» (067) 44-66-244 (063) 717-67-74

Трубный дюйм или условный проход

В водо- и газоснабжении широко применяются стальные трубы, диаметр которых принято называть в дюймах (1″, 2″) или его долях (1/2″, 3/4″). Если измерить диаметр трубы 1″, то получим 33,5мм , что конечно не соответствует 1″ (25,4мм). При монтаже трубопроводной, арматуры, где размеры обозначены дюймами, трудностей не возникает, но при замене стальных «дюймовых» труб на пластиковые, медные, нержавеющие необходимо учитывать несоответствие названий и обозначений по дюймам и настоящими метрическими размерами

Возникает закономерный вопрос, зачем такая путаница в размерах и что подразумевают под трубным дюймом? Для создания потока воды важен внутренний диаметр трубопровода, поэтому и в обозначениях стали указывать именно внутренний диаметр. Но и тут мы сталкиваемся с условностями обозначений — внутренний диаметр дюймовой обыкновенной трубы 27,1мм, усиленной — 25,5мм — самый близкий к 1″; размер.

Секрет в том, что правильным является обозначение трубопроводных систем в единицах условного прохода Ду (Dn). Условный проход примерно соответствует диаметру просвета элемента трубопровода и не имеет единицы измерения и указывается в целых числах, причем, шаг условного прохода выбирается так, чтобы пропускная способность трубопровода возрастала на 40-60% с ростом индекса. Для определения точных метрических размеров надо смотреть в таблицу.

При стыковки стального трубопровода с пластиковым или замены одного на другой есть стандартные переходные элементы. Сложности возникают при использовании медных, алюминиевых, нержавеющих труб, которые выпускаются по метрическим стандартам. В таких случаях необходимо учитывать реальный метрический размер труб не только наружный, но и внутренний.

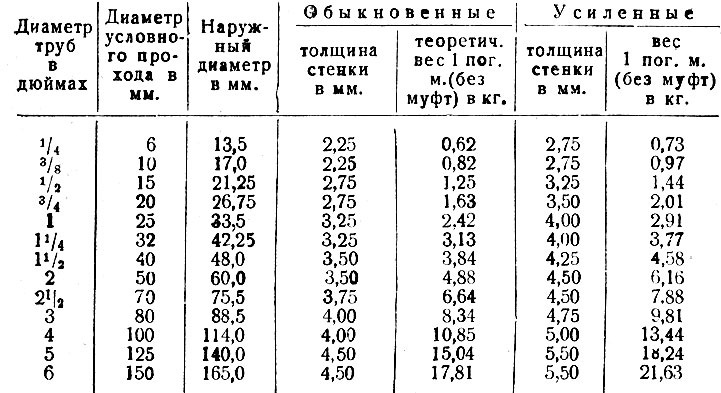

Трубы стальные водо-, газопроводные (ГОСТ 3262-75)
Условный
проход
Наружный
диаметр
мм
Трубы Резьба
легкие обыкновенные усиленные Число
ниток на
1 дюйм
Длина до сбега резьбы, мм
дюймы Ду Толщина
стенки, мм
Масса 1 м
(без муфт),
кг
Толщина
стенки, мм
Масса 1 м
(без муфт),
кг
Толщина
стенки, мм
Масса 1 м
(без муфт),
кг
кони­ческой
цилин­дрической
длинной   короткой
6 10,2 1. 8 0,37 2,0 0,40 2,5 0,47
1/4 8 13,5 2,0 0,57 2,2 0,61 2.8 0,74
3/8 10 17,0 2,0 0,74 2,2 0.80 2,8 0,98
1/2 15 21,3 2,35 1,10 14 15 14 9,0
1/2 15 21,3 2,5 1. 16 2,7 1,28 3,2 1,43 14 15 14 9,0
3/4 20 26,8 2,35 1,42 14 17 16 10,5
3/4 20 26,8 2,5 1,50 2,8 1,66 3,2 1,86 14 17 16 10,5
1 25 33,5 2,8 2.12 3,2 2,39 4,0 2,91 11 19 18 11,0
1+1/4
32
42,3 2,8 2,73 3,2 3,09 4,0 3. 78. 11 22 20 13,0
1+1/2 40 48,0 3,0 3,33 3,5 3,84 4,0 4,34 11 23 22 15,0
2 50 60,0 3,0 4.22 3,5 4,88 4,5
6,16
11 26 24 17,0
2+1/2 65 75,5 3,2 5,71 4,0 7,05 4,5 7,88 11 30 27 19,5
3 80 88,5 3,5 7,34 4,0 8,34 4,5 9,32 11 32 30 22,0
3+1/2 90 101,3 3,5 8,44 4,0 9,60 4,5
10,74
11 35 33 26,0
4 100 114,0 4,0 10,85 4,5 12,15 5,0 13,44 11 38 36 30,0
5 125 140,0 4,0 13,42 4,5 15,04 5,5 18,24 11 41 38 33,0
6 150 165,0 4,0 15,88 4,5 17,81 5,5 21,63 11 45 42 36,0

Трубы легкой серии

По требованию потребителя трубы легкой серии под накатку резьбы изготовляют с уменьшеным диаметром. Для резьбы, которая изготавливается методом накатки, на трубе допускается уменьшение ее внутреннего диаметра до 10% по всей длине резьбы. Масса 1м трубы подсчитана при плотности стали 7,85 г/м3. Оцинкованые трубы тяжелее неоцинкованых на 3%.

Трубы легкой серии под накатку резьбы
Условный проход Наружный диаметр, мм Толщина стенки, мм Масса 1 м труб, кг
Дюйм Ду
3/8 10 16 2,0 0,69
1/2 15 20 2,5 1,08
3/4 20 26 2,5 1,45
1 25 32 2,8 2,02
1+1/4 32 41 2,8 2,64
1+1/2 40 47 3,0 3,26
2 50 59 3,0 4,14
2+1/2 65 74 3,2 5,59

Примеры    условных обозначений

Для дюймовых водогазопроводных труб под накатку резьбы в условном обозначении указывается буква Н после слова «труба». Для труб с длинной резьбой в условном обозначении указывается буква Д после слова «труба». Для дюймовых труб повышенной точности игзотовления резьбы в условном обозначении указывается буква П после размера.

Труба обыкновенная, неоцинкованная, обычной точности изготовления, немерной длины, с условным проходом Ду20 или 3/4 дюйма, толщиной стенки 2,8мм, без резьбы и без муфты
Труба 20х2,8 ГОСТ 3262-75
То же, с муфтой
Труба М-20х2,8 ГОСТ 3262-75
То же, мерной длины 4000мм, с резьбой
Труба Р-20х2,8-4000 ГОСТ 3262-75
То же, с цинковым покрытием, немерной длины, с резьбой
Труба Ц-Р-20х2,8 ГОСТ 3262-75
То же, с цинковым покрытием, мерной длины 4000мм, с резьбой
Труба Ц-Р-20х2,8-4000 ГОСТ 3262-75

Металлопрокат на складе «Металкомплект» (067) 44-66-244 (063) 717-67-74

©«Металкомплект» 2007 — 2020

Сортамент водопроводных и газопроводных труб по ГОСТ

Сортамент водо- и газопроводных труб позволяет выбрать продукцию, соответствующую эксплуатационным условиям. В зависимости от состояния окружающей среды, температуры, давления и состава транспортируемых сред, отдают предпочтение бесшовным или сварным прямо- или спиралешовным трубам.

Сортамент стальных газопроводных труб по ГОСТу 3262-75

Эта металлопродукция применяется для организации систем отопления, наружных и внутренних сетей водоснабжения, передачи газа низкого давления. Наиболее распространены «черные» трубы рядового исполнения. В системах с высокими требованиями к коррозионной устойчивости и длительному сроку службы используют оцинкованный прокат.

Основной размерный параметр для классификации изделий – стандартизированная величина, называемая условным проходом. В зависимости от толщины стенки, трубы разделяют на легкие, обыкновенные и усиленные. Для соединения элементов применяют муфты (для проката с обычной толщиной стенки) и сварку (для всех типов продукции). Прокат выпускают без резьбы на концах (длина «черных» труб – 4-12 м) или с резьбой (длина «черных» и оцинкованных труб – 4-8 м).

Таблица сортамента стальных водогазопроводных труб по ГОСТу 3262-75

Условный проход

Наружный диаметр, мм

Толщина стенки труб, мм

Легкие

Обычные

Усиленные

6

10,2

1,8

2,0

2,5

8

13,5

2,0

2,2

2,8

10

17,0

2,0

2,2

2,8

15

21,3

2,5

2,8

3,2

20

26,8

2,5

2,8

3,2

25

33,5

2,8

3,2

4,0

32

42,3

2,8

3,2

4,0

40

48,0

3,0

3,5

4,0

50

60,0

3,0

3,5

4,5

65

75,5

3,2

4,0

4,5

80

88,5

3,5

4,0

4,5

100

114,0

4,0

4,5

5,0

Для производства этого проката используют электросварку. Заготовкой служит стальная лента в рулонах – штрипс. Ее разматывают и правят на специальных валках, разрезают в размер, на краях изготавливают фаску. Подготовленные полосы сваривают встык прямым или спиралевидным швом токами высокой частоты или другими способами. На полученной продукции срезают грат, изделия охлаждают, калибруют и нарезают.

Стальные сварные газовые трубы, используемые для магистральных нефтегазопроводов, регламентирует ГОСТ 20295-85.

Бесшовные газовые трубы: сортамент

При монтаже нефтегазопроводов используют бесшовные горяче- и холоднокатаные стальные трубы. В качестве исходного материала применяют литую или кованую цилиндрическую заготовку, из которой способом прошивки получают пустотелый цилиндр. Окончательную форму изделию придают на вальцовочной линии. Бесшовные (цельнотянутые) трубы отличаются способностью выдерживать высокое давление транспортируемых сред, поэтому могут применяться в сетях первой категории по давлению. Это более дорогая продукция, по сравнению со сварной, поэтому в бытовых целях для газопроводов низкого давления использовать ее не целесообразно.

Горячедеформированные трубы являются результатом первой стадии обработки заготовок. Толщина стенки достигает 75 мм, изделия могут применяться в жестких эксплуатационных условиях. Сортамент и свойства стальных бесшовных газопроводных труб регламентирует ГОСТ 8732-78. Для получения проката с точными размерами и хорошим качеством поверхности горячекатаные трубы подвергают холодному деформированию. Эта продукция может иметь небольшие размеры, выпускается в соответствии с ГОСТом 8734-75.

Идеальная трубка | WaterWorld

Как инженерам и подрядчикам выбрать правильный материал для разнообразных проектов, учитывая широкий спектр доступных материалов для труб? Какие материалы лучше всего подходят для разных систем, для разных типов почвы и для разных уровней давления?

Наиболее распространенными материалами для изготовления водопроводных труб и фитингов являются металл (чугун, ковкий чугун, сталь и медь), глиняные и бетонные трубы (керамическая глина, железобетон и асбестоцемент) и пластмассы (ПВХ). , полиэтилен высокой плотности и стекловолокно). Наиболее распространенный диаметр трубы для водопровода составляет от 6 до 16 дюймов, также используются 8, 10 и 12 дюймов. Ответвительные линии, обеспечивающие обслуживание отдельных домов, офисов, зданий и предприятий, различаются по размеру от полдюйма в диаметре до 6 дюймов. Толщина стенки трубы (главная определяющая характеристика для определения прочности конструкции трубы и номинального давления) измеряется по-разному для разных типов материалов, но обычно выражается как отношение толщины стенки к диаметру трубы. Остается вопрос, какой тип материала и размер трубы (или комбинация нескольких труб в распределительной системе) лучше всего подходит для какой системы? И что это за системы?

НАПОРНЫЕ МАТЕРИАЛЫ И ТРУБЫ ВОДОСНАБЖЕНИЯ
Системы распределения сточных вод состоят из напорных или самотечных коллекторов. Первые полагаются на приложенный напор, создаваемый водяными насосами для создания потока в трубах. Вторые полагаются на гравитацию (и тот факт, что вода течет вниз по склону), чтобы обеспечить потоки воды. Напорные магистрали обычно имеют меньший диаметр, поскольку приложенное давление может вызвать высокие скорости потока даже в трубах малого диаметра.

Магистрали водоснабжения обычно получают свой напор непосредственно от разницы высот между пользователем и надземным резервуаром для хранения воды в сообществе. Хотя при этом используется гравитационная подача, это не пример самотечного потока, поскольку в первую очередь для подачи воды в приподнятый резервуар использовались насосы. Давление измеряется в футах водяного столба по разнице высот между уровнем воды в приподнятом резервуаре для хранения и краном в домашнем хозяйстве пользователя. При плотности воды 62,43 фунта на фут один фут водяного столба эквивалентен 0,43 фунта на квадратный дюйм. Доступный приводной напор дополнительно снижается за счет потерь на трение (в зависимости от шероховатости или гладкости внутренней стенки трубы), скорости потока (в зависимости от внутреннего диаметра трубы) и незначительных потерь напора, вызванных арматурой и приспособлениями (труба). отводы, тройники, клапаны, расходомеры, фланцы и др.). Результирующее напорное давление внутри трубы должно сдерживаться самой стенкой трубы без разрывов и трещин, а также всеми соединениями и приспособлениями, соединяющими сегменты трубопровода.

Трубы могут быть повреждены не только внутренним давлением, но и другими факторами. Одним из таких возможных воздействий является гидравлический удар. Это удар, который возникает, когда поток воды под давлением внезапно останавливается путем закрытия клапана или когда поток воды резко меняет направление, например, при изгибе трубы. Достаточно сильный гидроудар может привести к разрыву или даже взрыву трубы. Гидравлический удар можно свести к минимуму, обеспечив скорость потока в трубе менее 5 футов в секунду (fps) или установив воздушные ловушки, стояки, клапаны выпуска воздуха, вакуумные предохранительные клапаны и гасители гидравлического удара. Воздействие гидравлического удара на изгибы труб можно свести к минимуму, укрепив их бетонными упорными блоками или механическими ограничителями стыков (например, металлическими кольцами, прикрепленными к трубе и привинченными к соседней неподвижной конструкции). Собственный вес блоков или прочность на растяжение ограничительных колец предотвратят смещение или даже поломку изгиба трубы.

Вероятность разрыва трубы в любом трубопроводе в первую очередь зависит от характеристик материалов труб и от того, как они реагируют на приложенные внутренние и внешние силы. Некоторые материалы труб будут слишком хрупкими. Другие будут химически небезопасны для использования в системах водоснабжения. Другие материалы труб можно эффективно использовать только в качестве труб большого диаметра.

НАТЯЖНАЯ КАНАЛИЗАЦИЯ
Самотечная канализационная система является другим основным видом использования трубопроводов в общественных местах. Самотечная канализация представляет собой сеть подземных трубопроводов, по которым ливневые стоки выводятся в естественные водоемы, а сточные воды передаются на очистные сооружения (хотя в обоих случаях могут использоваться промежуточные насосные станции для преодоления плоского рельефа и потери градиента потока). В обоих случаях потоки создаются под действием силы тяжести и перепадов высот по длине труб, установленных с наклонным уклоном. Эти трубопроводные сети состоят из множества ответвлений трубопроводов, которые впадают в центральную канализационную магистраль, по которой основная часть аккумулированных стоков направляется к конечному пункту назначения.

Канализационные коллекторы рассчитаны и спроектированы так, чтобы пропускать потоки в основном в условиях потока «открытого канала», по крайней мере, до тех пор, пока глубина потока в трубе не увеличится до диаметра трубы. Диаметр канализационной трубы, как правило, превышает диаметр напорной магистрали или водопровода, по которым те же потоки, так как напорная магистраль получает дополнительную энергию за счет приложенного давления. Тем не менее, канализации требуется минимальная расчетная скорость потока, чтобы гарантировать, что он остается самоочищающимся и предотвращает накопление отложений и мусора, которые могут засорить трубу (обычно от 2 до 2,5 футов в секунду).

Из-за необходимости поддерживать плавные уклоны потока даже на пересеченной местности глубина котлована, необходимая для прокладки канализационной трубы в траншее, может быть значительной. Учитывая потенциально большое количество стока, которое должны нести коллекторы, их диаметр должен быть пропорционально большим. Необходимость их установки в городских условиях из-за потенциальной опасности нарушения дорожного движения и наличия существующих подземных инженерных коммуникаций усложняет строительство канализационной сети. В совокупности эти факторы могут привести к значительным затратам на строительство и монтаж. Их глубина и размер делают их менее восприимчивыми к нагрузкам от ударов транспортных средств и вибраций. Но они более уязвимы к повреждениям от движений грунта, которые смещают трубы, вызывая трещины и смещение соединений. Трудность доступа может затруднить эксплуатацию и техническое обслуживание.

МЕТАЛЛИЧЕСКИЕ ТРУБЫ
Чугунная труба — это оригинальная металлическая труба, которая использовалась для строительства большинства городских водопроводов на протяжении 20-го века до 1970-х годов. Чугун все еще можно найти в старых участках городских водопроводных систем. Он был относительно прост в изготовлении и установке. Однако он очень хрупок, что делает его склонным к растрескиванию и поломке конструкции. Поскольку все городские водопроводы подвержены смещению из-за движения грунта и ударным нагрузкам от движения тяжелых грузовиков, ожидаемый срок службы чугунной трубы относительно невелик. Каждый прикладывает изгибающий момент к длине трубы, что может привести к ее растрескиванию и разрыву. Дополнительные повреждения чугунных водопроводных сетей возникают в результате низких температур и расширения льда в водопроводных сетях.

Труба из ковкого чугуна была разработана для замены чугунной трубы и в значительной степени сделала это. Труба из ковкого чугуна более гибкая, прочная и менее хрупкая, чем чугун. Следовательно, он лучше выдерживает удары и вибрации и менее подвержен поломкам в условиях замерзания. Однако оба типа железных труб со временем подвержены коррозии, которая может ослабить соединительные соединения и значительно утончить стенку трубы. Для защиты от коррозии внутренние стенки труб из ковкого чугуна часто покрывают слоем нанесенного цементного раствора. Это изолирует стенки металлической трубы от воды, которую она несет. Его устойчивость к давлению и структурная прочность делают его идеальным выбором для водопроводных сетей.

Стальная труба стоит дороже, чем труба из ковкого чугуна; он также по своей природе устойчив к ржавчине и коррозии, легче и прочнее. Соединения могут быть выполнены путем сварки концов труб друг с другом, что обеспечивает общую прочность трубопровода. Одной из проблем, с которыми он сталкивается, является восприимчивость к температурным деформациям. Имея более высокий коэффициент теплового расширения, стальная труба больше увеличивается при более высоких температурах и больше сжимается при более низких температурах. Подрядчики и инженеры должны учитывать это при проектировании и монтаже сети стальных трубопроводов, чтобы предотвратить потенциальное коробление отрезков труб. Однако его большая прочность позволяет изготавливать трубы большего диаметра, способные выдерживать большие скорости потока.

Медная труба используется для прокладки последнего участка водопровода до домов и предприятий, получающих воду. Это использование меди продолжается в доме со всеми сантехническими трубами и сантехникой в ​​доме. В частности, медные трубы типа К используются для соединения линий водопровода. Она имеет более толстую стенку трубы и более высокое номинальное давление, чем другие имеющиеся в продаже медные трубы (тип L и тип M). Медь относительно мягкая, с ней легко манипулировать, и она превращается в трубы и приспособления различных размеров и форм. Это обеспечивает простоту монтажа, простоту сварного соединения и устойчивость к замерзанию. Медные линии можно разморозить или предотвратить замерзание, в первую очередь, путем подачи слабого электрического тока через проводящую медную трубу.

Подрядчики и инженеры должны учитывать ряд факторов при проектировании сети трубопроводов.

ГЛИНЯНЫЕ И БЕТОННЫЕ ТРУБЫ
Стеклокерамические или керамические трубы являются старейшим видом канализационных и водопроводных трубопроводов в истории, причем первые такие трубопроводы были проложены в Месопотамии 6000 лет назад. С самого начала глиняные трубы использовались для канализационных и ливневых стоков, и они оставались основным видом канализационных труб до начала 20 века (хотя многие из этих канализационных систем из стеклокерамических труб все еще функционируют сегодня). Для защиты от раздавливания, трещин и утечек глиняные трубы, как правило, разрабатываются и изготавливаются с толстыми стенками. Это привело к большому весу на погонный фут трубы, что потребовало местного производства, чтобы избежать затрат на транспортировку этого тяжелого материала. Позднее в 1920 века железная дорога сделала возможным экономичный транспорт с центральных заводов-изготовителей.

Производство стеклокерамических труб требует отливки отрезков глиняных труб в формы и изложницы с последующей сушкой на воздухе в течение 24 часов. Материал трубы состоит из простой глины, воды и нескольких органических добавок, что делает трубы из стеклокерамики очень «зеленым» строительным материалом. После полной сушки на воздухе сегменты труб обжигают в печи не менее 48 часов. В результате получается материал под названием терракота, который прочнее традиционных обожженных глин. Дополнительная прочность против приложенных нагрузок давления может быть достигнута за счет заливки трубы бетоном, армирующей, таким образом, трубу из стеклокерамики. Тем не менее, глиняные трубы подвержены повреждениям из-за проникновения корней, и с ними неудобно работать по сравнению с трубами из более легких материалов, таких как ПВХ. 9ФОТО 0003: CORE & MAIN
Core & Main предлагает инновационные решения для нового строительства и устаревающей инфраструктуры
. Железобетонная труба

 – широко используемый материал для изготовления труб на основе цемента. Однако из армированного бетона трудно формовать трубы с тонкими стенками и/или малыми диаметрами. Бетон сам по себе относительно прочен на сжатие, но слаб на растяжение. Так, приложенная к трубопроводу нагрузка может вызвать изгибающий момент части или всей его длины. Результирующий «изгиб» трубопровода, каким бы малым он ни был, создает напряжение в нижней части стенки трубы. Это вызывает растрескивание при напряжении, если оно не армировано стальными стержнями или сеткой. Эти характеристики и присущая ему прочность как на сжатие, так и на растяжение (благодаря стальному армированию) делают его идеальным для водопроводных трубопроводов большого диаметра, самотечной канализации и колодцев. Так, в магистральных соединителях и акведуках, соединяющих водохранилище с городом, использующим воду, будут использованы железобетонные трубопроводы. Железобетонная труба может достигать 20 футов в диаметре.

Железобетонные трубы впервые были изготовлены в США в начале 20 века. Существует пять основных методов производства: мокрое литье, центробежно-вращательное литье, сухое литье, пакерная головка и трамбовка. При мокром литье используется более влажная бетонная смесь, чем в других методах (просадка бетона менее 4 дюймов). Этот метод обычно используется для производства труб большого диаметра и более сложных фитингов, где требуется высокотекучий бетонный раствор для заполнения всех уголков и пространств в литейной форме. Необходимость схватывания бетона уменьшает количество деталей, которые могут быть изготовлены с помощью одной формы в процессе производства. В других методах используется более сухая бетонная смесь с нулевой осадкой и более высокой плотностью. Во всех методах сухой заливки используется своего рода низкочастотная и высокоамплитудная вибрация для придания бетону высокой плотности правильной формы. Эти сухие процессы позволяют отливать несколько деталей без деформации, повышая производительность одной формы. Кусочки выскальзывают из формы и напоминают твердую глину и высыхают в течение часа.

Асбестоцементная труба отличается от обычного бетона тем, что состоит из смешанной водной суспензии, состоящей из четырех пятых портландцемента и одной пятой волокон хризотилового асбеста длинного и среднего сорта. Суспензия обезвоживается с помощью барабана с вращающимися ситами, который также служит формой для труб. После сушки и извлечения из вращающегося цилиндра асбестовая труба отверждается в низкотемпературной печи. Волокна асбеста действуют как армирующий материал, устраняя необходимость в более дорогой стальной арматуре.

Асбестоцементная труба была популярна благодаря своим многочисленным физическим преимуществам (легкость, неподверженность коррозии и ржавчине, простота изготовления, меньшая стоимость и т.д.). Однако воздействие асбеста как на рабочих на заводе-изготовителе, так и на конечных пользователей, получающих воду по этим трубам, было сочтено опасным для окружающей среды и слишком большой опасностью для здоровья человека. Асбестоцементные трубы не производятся в США с 1970-х годов. Асбестоцементная труба используется редко и обычно снимается.

ПЛАСТИКОВЫЕ ТРУБЫ
Трубы из полиэтилена высокой плотности (ПЭВП) бывают двух видов: гофрированные и со сплошными стенками. Гофрированная труба может быть присоединена к трубопроводу путем механического соединения концов каждого сегмента трубы. Гофрированный полиэтилен высокой плотности обычно используется для ливневых и канализационных стоков. ПЭВП со сплошными стенками соединяется вместе путем стыкового сплавления концов сегментов трубы вместе с применением тепла и давления. В результате получается центрирующий сварной шов, который на самом деле прочнее самой трубы. Плавленый HDPE используется для водопроводов и других силовых сетей. В определенных ситуациях, например, когда трубопроводы, по которым проходят токсичные химические вещества или фильтрат из полигона, вытекают за пределы облицованной территории полигона, труба имеет двойные стенки с промежуточным пространством между стенками трубы. И наоборот, плавленый ПЭВП также может иметь перфорацию или прорези, чтобы действовать в качестве дренажной трубы для сбора во французских дренажах или в системах сбора и извлечения фильтрата из полигонов.

Трубы из полиэтилена высокой плотности классифицируются по рейтингу SDR. «SDR» означает «Стандартное отношение размеров» и равно нормальному наружному диаметру трубы и толщине ее стенки. Например, труба с рейтингом SDR-11 будет иметь внешний диаметр в 11 раз больше, чем толщина стенки трубы. При такой рейтинговой системе трубы с более низкими значениями SDR на самом деле будут прочнее, поскольку их толщина стенки трубы будет больше по отношению к ее внешнему диаметру.

Считается, что прочность трубы из полиэтилена высокой плотности, обычно устанавливаемой в траншее, по отношению к приложенным нагрузкам частично зависит от окружающего грунта обратной засыпки. Будучи нежесткой трубой без давления, устойчивость трубы из полиэтилена высокой плотности следует рассматривать как часть системы грунт/труба. Его способность к разрушению стенки, прогибу или другому структурному разрушению в значительной степени зависит от прочности грунта обратной засыпки и измеряется его модулем грунта (рассчитывается как отношение давления грунта к вертикальной деформации грунта при заданной плотности на месте). В дополнение к тому, что трубы из ПЭВП должны выдерживать статические нагрузки от обратной засыпки и покрытия дорожного покрытия, они рассчитаны на то, чтобы выдерживать приложенные ударные нагрузки. Стандартной ударной нагрузкой для целей проектирования является нагрузка на шоссе h30, которая основана на смоделированном движении 20-тонного грузовика и результирующем ударе. При минимальном покрытии 2 фута ударная нагрузка h30 эквивалентна 900 фунтов стерлингов за квадратный фут.

ПЭВП изготавливается из полиэтиленовой смолы методом экструзии. Полиэтиленовая смола и другие добавки нагреваются, смешиваются друг с другом и экструдируются в требуемую форму, чтобы сохранить эту форму в процессе охлаждения. Машина, используемая для производства труб из полиэтилена высокой плотности, называется экструдером. Его работа состоит в том, чтобы принимать сырую смолу через загрузочный бункер, нагревать смолу с помощью термопары и ленты нагревателя, смешивать смолу с помощью шнека подачи и выталкивать материал через матрицу соответствующего размера для создания трубы.

Трубы из поливинилхлорида (ПВХ) широко используются в новых водопроводных сетях. Материал трубы ПВХ недорог, прочен и легок. Кроме того, он устойчив к коррозии и не вступает в реакцию с большинством химических веществ. Только трубы из ковкого чугуна так же часто используются для водопроводных сетей. Труба из ПВХ производится в процессе, аналогичном тому, который используется для производства труб из ПЭВП, для которого требуется экструдер. Вместо смолы HDPE первой стадией производства труб из ПВХ является сочетание этилена и хлора с получением промежуточного продукта, называемого дихлоридом этилена. Это становится химическим сырьем для порошка ПВХ, который подается в экструдер.

ПВХ классифицируется по рейтингу SCH, причем наиболее часто используются SCH 40 и SCH 80. График ПВХ – это измерение толщины стенки трубы. Больший рейтинг Schedule указывает на более толстую стенку трубы. Трубы СЧ 40 и СЧ 80 имеют одинаковый наружный диаметр. При различной толщине стенки трубы SCH 80 будет иметь меньший внутренний диаметр трубы из-за толстой стенки трубы. Это приводит к различным номинальным значениям давления для каждого типа труб из ПВХ. Например, труба из ПВХ SCH 80 диаметром 4 дюйма имеет номинальное давление 320 фунтов на квадратный дюйм по сравнению с трубой из ПВХ SCH 40 диаметром 4 дюйма, номинальное давление которой составляет всего 220 фунтов на квадратный дюйм.

Прочность трубы из ПВХ, как более жесткой трубы, зависит от самой трубы. Характеристики прочности основания трубы также важны, но труба из ПВХ не считается конструкционной системой труба/грунт, как ПЭВП, независимо от окружающего грунта или обратной засыпки. Приложенные нагрузки для труб из ПВХ, проложенных на глубине менее 50 футов, обычно определяются по модифицированной формуле штата Айова. Эта формула рассчитывает потенциальный горизонтальный прогиб трубы в зависимости от приложенного вертикального напряжения, толщины стенки трубы и ее момента инерции, радиуса трубы, модуля упругости ПВХ и модуля подстилающего грунта. Расчетный максимальный прогиб в 7% считается обеспечивающим коэффициент безопасности 4 к 1 от разрушения трубы.

Труба из стекловолокна (также известная как термореактивный пластик, армированный стекловолокном, или «FRP») используется для водопроводов, силовых магистралей и самотечной канализации большого диаметра. Подобно ПЭВП и ПВХ, трубы из стекловолокна устойчивы к коррозии. Распространенный строительный материал, стекловолокно, используется в самых разных областях, включая изоляцию и изготовление резервуаров для хранения. В отличие от HDPE и PVC, FRP производится не методом экструзии, а методом намотки, в котором эпоксидные смолы сочетаются с самоусиливающимися непрерывными стеклянными нитями. В результате получается прочный по своей природе материал, устойчивый к химическим веществам и теплу. Он популярен в приложениях по добыче нефти и газа, где он может выдерживать экстремальные режимы температуры и давления. 9ПВХ 0003 классифицируется по рейтингу
по Списку (SCH), при этом SCH 40 и SCH 80 являются наиболее часто используемыми
.

ОСНОВНЫЕ ПОСТАВЩИКИ
Krausz USA предлагает широкий ассортимент соединительных муфт, включая семейство Krausz HYMAX. Семейство соединительных муфт HYMAX спроектировано так, чтобы обеспечить быструю установку и гибкость, а также исключительную долговечность в любых условиях работы, включая максимальную рабочую температуру 125 ° F. Линейка продуктов HYMAX прошла полевые испытания на более чем миллионе установок в Северной Америке. Муфты HYMAX выпускаются с номинальным размером трубы от 1,5 до 60 дюймов. Krausz может разрабатывать изделия на заказ, в том числе сверхширокие размеры, используя различные продукты и сырье. Продукты HYMAX размером от 14 до 24 дюймов во всех конфигурациях доступны с прокладками NBR в дополнение к EPDM. Продукты HYMAX MTO (изготавливаемые на заказ) можно заказать с прокладками NBR размером от 26 до 60 дюймов. Теперь доступны комплекты сменных центрирующих болтов для муфт HYMAX размером 14 дюймов и выше.

Удерживающие устройства Krausz HYMAX GRIP сочетают в себе запатентованную технологию соединения HYMAX с уникальной удерживающей системой, соединяющей концы труб и предотвращающей любое возможное движение. Разработанные с использованием запатентованной технологии Krausz, ограничители труб HYMAX GRIP работают со всеми металлическими и пластиковыми трубами и подходят для широкого спектра применений. HYMAX GRIP соединяет и фиксирует широкий выбор труб различных типов и диаметров; он также позволяет соединять трубы из одинаковых или разных материалов и диаметров. HYMAX GRIP предотвращает осевое движение трубы без использования упорных блоков. Запатентованная прокладка HYMAX GRIP эффективно превращает стык трубы в гибкое соединение и допускает динамическое отклонение трубы до 4 градусов в каждую сторону, уменьшая будущие трещины и разрывы трубы. GRIP изготовлен из высокопрочного ковкого чугуна и может выдерживать рабочую температуру до 125°F и выше.

Сплавление трубы большого диаметра в траншее

US Pipe, компания Forterra, предлагает полный ассортимент труб из ВЧШГ, труб с защемленными соединениями, изделий, прокладок и фитингов, а также другую продукцию для водоснабжения и водоотведения. US Pipe производит высокотехнологичные трубы для систем водоснабжения и водоотведения. Уже более 100 лет компания US Pipe поставляет критически важные компоненты для создания надежной инфраструктуры водоснабжения и канализации. Широкий выбор продуктов компании позволяет US Pipe предлагать клиентам поддержку, необходимую для обеспечения долговечности системы водоснабжения. US Pipe предлагает дополнительную поддержку отраслевых инженерных групп, которые помогают проектировать, создавать и управлять проектами.

Компания Core & Main, базирующаяся в Сент-Луисе, является крупнейшим дистрибьютором товаров для водоснабжения, канализации, ливневой канализации и противопожарной защиты в США. Имея более 250 филиалов по всей стране, компания сочетает местный опыт с национальной цепочкой поставок, чтобы предоставлять подрядчикам и муниципалитетам инновационные решения для нового строительства и устаревшей инфраструктуры. Компания распространяет продукты, которые являются неотъемлемой частью строительства, ремонта и обслуживания систем водоснабжения и водоотведения и служат частью базовой муниципальной инфраструктуры, необходимой для поддержки населения и экономического роста, а также жилищного и коммерческого строительства. Их проекты варьируются от установки водопроводных и канализационных линий, систем удержания ливневых стоков и строительства водоочистных сооружений до оборудования и услуг противопожарной защиты. Core & Main является одним из крупнейших в стране дистрибьюторов труб из полиэтилена высокой плотности (HDPE) для широкого спектра применений, включая муниципальные, промышленные, полигонные, геотермальные, горнодобывающие и т. д. Более 3000 сотрудников компании следуют ее видению: создать мир, в котором сообщества процветают, потому что ее люди и продукты обеспечивают безопасную и устойчивую инфраструктуру для будущих поколений.

Руководство по таблице размеров труб для жилых помещений

Ваша домашняя водопроводная система включает в себя все трубы, установленные между основным водопроводом, который обеспечивает воду из города или округа, и входом в канализационную систему, которая уносит ваши отходы. При установке или ремонте вашей водопроводной системы вы должны убедиться, что используете водопроводные трубы соответствующего размера, сверившись со стандартной таблицей размеров водопроводных труб.

Существует несколько факторов, влияющих на решение о том, какой размер трубы использовать. В дополнение к стандартной таблице размеров труб строители используют местные правила сантехники, коэффициенты давления воды и конструкцию вашего здания, чтобы определить, какие размеры водопроводных труб использовать. Этот единый выбор облегчит вам поиск правильной замены в таблице размеров труб при замене труб.

Какой размер трубы мне нужен?

Если вы заменяете трубу в своем доме, самое простое решение — просто купить трубу того же размера и переустановить ее. Однако, если вы добавляете что-то новое, вам нужно знать, какой размер трубы лучше всего использовать. Прежде чем начать новый проект, вы должны сначала рассмотреть давление воды в вашем доме. Ваш местный строительный кодекс может предоставить вам так называемую единицу приспособления, которая показывает кубические футы воды, используемые в минуту для любого данного прибора или приспособления. Вы можете использовать эту информацию, чтобы определить, какой тип и размер трубы лучше всего подходит для вашего проекта.

Если ваш проект имеет более крупный масштаб, чем просто одно устройство, вам следует свериться с таблицей размеров труб, но сначала вам нужно определить номинальные характеристики приспособления, описанные выше, и оценить необходимую длину труб. снабжать их. Вообще говоря, магистральный трубопровод от улицы до вашего дома имеет диаметр ¾ или 1 дюйм. Подводящие трубы имеют диаметр ¾ дюйма, а отдельные компоненты имеют диаметр ½ дюйма.

Давление воды снижается примерно на полфунта на квадратный дюйм на каждый фут трубы, проходящей над водопроводом, что особенно важно при прокладке новых линий в верхней части дома. Это означает, что трубы, проложенные на второй или третий этажи, могут быть больше, чем те, которые вы использовали бы на первом этаже или в подвале. Еще раз, вам следует проконсультироваться с таблицей размеров труб вашего местного строительного кодекса, чтобы узнать, какие размеры труб использовать, или обратиться к специалисту по сантехнике, но приведенная ниже таблица даст вам некоторое представление об обычных размерах труб.

Приспособлением или прибором Труба холодной воды . 3/8 ” 3/8”
Душ ½ ” ½”
. ½” 3/8” to ½”
Washing Machine ½” ½”
Laundry Sink 1/2” ½”
Water Heater ¾”

Какой тип трубы следует использовать?

PEX

Эта неперерабатываемая труба представляет собой недорогую трубу из сшитого полиэтилена, используемую для подачи воды. Он достаточно жесткий, чтобы выдерживать давление воды, но достаточно гибкий, чтобы пробираться сквозь стены, потолки и подполья. Из-за своей гибкости он должен быть хорошо поддержан. Он должен быть установлен правильно, так как любые утечки могут иметь катастрофические последствия для стен или потолка. Он имеет цветовую кодировку, что позволяет легко определить, идет ли по трубе горячая (красная) или холодная (синяя) вода. Его можно легко разрезать и соединить с медной трубой, где это необходимо.

ПВХ

Этот недорогой поливинилхлоридный трубопровод используется для дренажных или вентиляционных линий. С ней легче работать, чем с оцинкованной стальной трубой, использовавшейся до того, как она стала популярной. Его легко резать и устанавливать с помощью растворителей клея, а это означает, что вам придется вырезать и заменять эти секции, если позже потребуется ремонт. Он должен иметь хорошую опору, все фитинги должны быть точно установлены и проверены. Диаметры нанесены на наружную поверхность трубы для удобства выбора. Эта труба может разлагаться под воздействием солнечных лучей, поэтому перед покупкой убедитесь, что она правильно хранилась и хорошо накрыта во время установки.

Медь

  Жесткая медная труба обычно используется для водопровода в доме. Он легко режется ножовкой или специально предназначенным для этого труборезом. Эта труба соединяется с помощью пайки, а это значит, что вам потребуются специальные знания в этой области, и необходимо соблюдать тщательную технику безопасности. Однако медь исключительно хорошо переносит нагрев и выдерживает давление. Медь дороже, но она пригодна для вторичной переработки и имеет ценность как лом.

ABS

Акрилонитрил-бутадиен-стирольная труба чаще всего используется для вентиляционных и дренажных линий. Он очень похож на трубу из ПВХ, но черного цвета и прочнее ПВХ. Это отличный выбор для наружного подземного использования, поскольку он обладает высокой термостойкостью. Он должен быть правильно установлен и поддерживаться и может использоваться только снаружи дома для непитьевой воды. Поскольку он тоньше и очень гибкий, он может сломаться больше, чем другие варианты.

Оцинкованная сталь и чугун

Если у вас старый дом, вы можете найти один из этих двух типов труб. Оцинкованная стальная труба в течение многих лет использовалась в качестве многоцелевого трубопровода для канализации, линий подачи к безрезервуарным водонагревателям в Фениксе, газопроводов и других целей. Концы этого типа труб имеют резьбу и свинчиваются с помощью фитингов.
