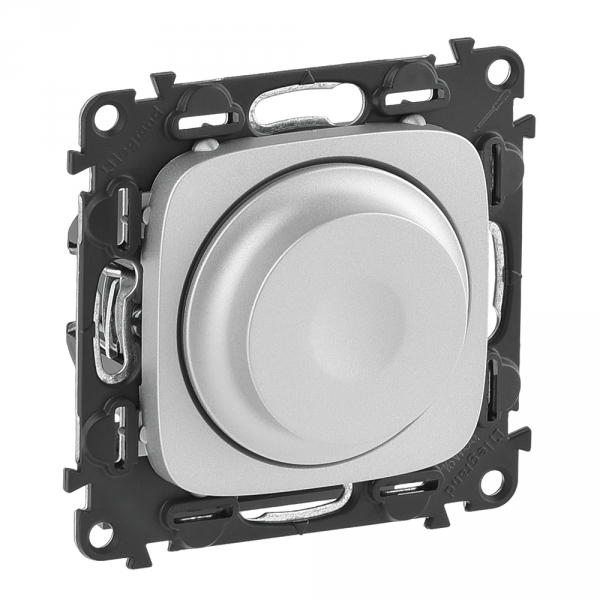

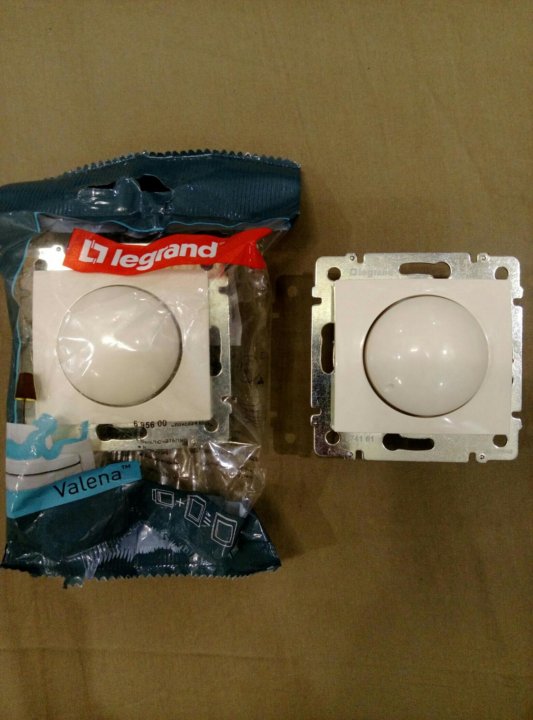

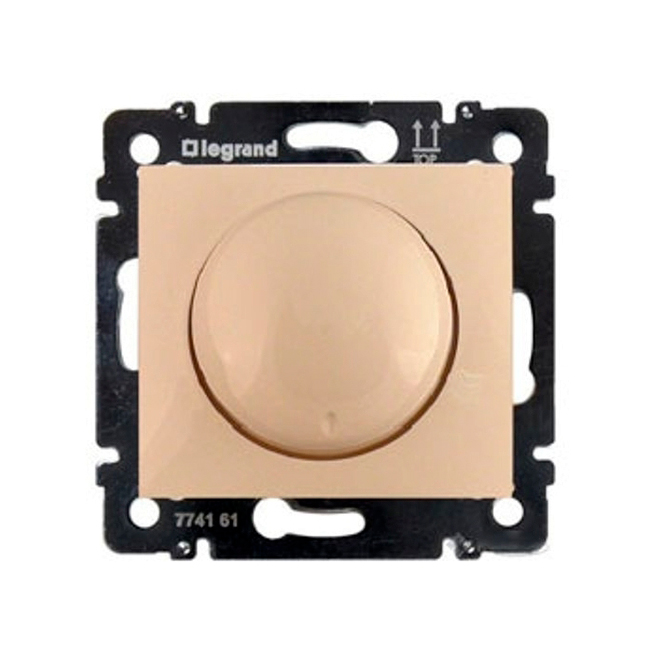

Диммер для светодиодных ламп 220в legrand valena: Диммер Legrand для светодиодных ламп 220в купить светорегуляторы Легранд в Москве

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

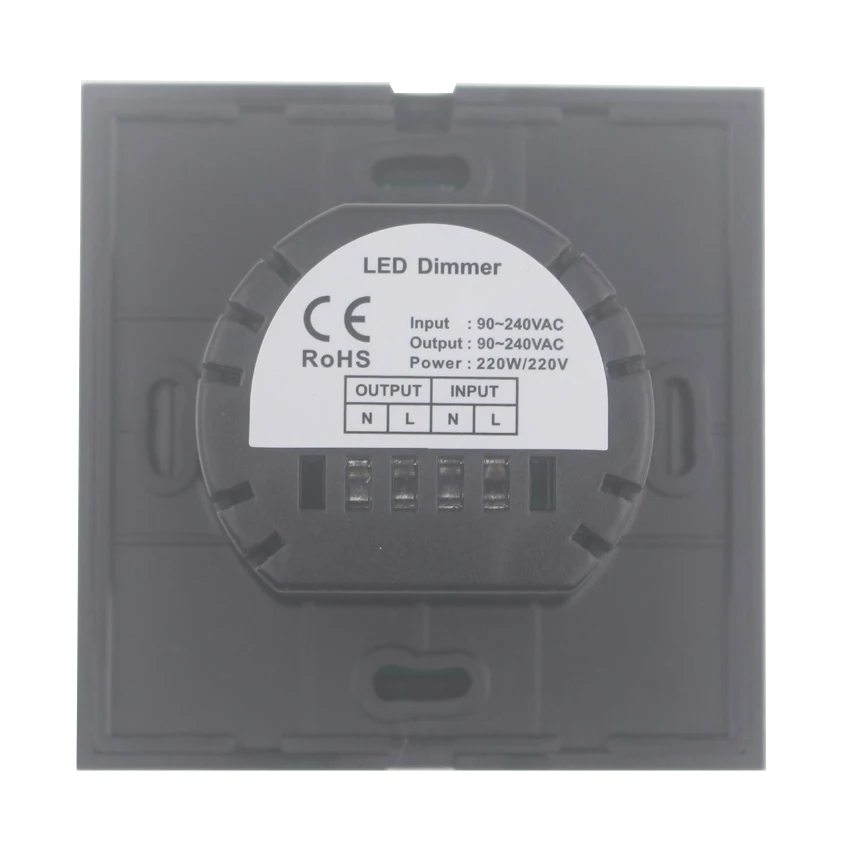

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.

Что лучше: специальный регулятор для светодиодных ламп или диммируемые модели

Предположим, что регулятор света у вас стоял и успешно работал с лампами накаливания. Вы решили сэкономить — поставить светодиодные или люминесцентные лампы, но они со старым регулятором не работают. Иногда приходит идея купить диммируемые лампы, а регулятор не менять. Оно вроде понятно — лампочки проще вкрутить, чем думать, как подключить диммер. Но есть у этого решения большой мину — диммируемые лампы дорогие и есть далеко не везде. И еще — на малом напряжении диммируемые, все-таки, могут моргать или попросту гаснуть. Так что, если ламп достаточно много, возможно стоит купить «специальный» диммер для светодиодных ламп, а сами лампочки поставить любые — лишь бы не давали стробоскопического эффекта. Если посчитать, это может оказаться более выгодно.

Схема диммера для светодиодных ламп (без трансформатора на железном сердечнике)

Заменить старую модель на новую, труда не составит. Разве что вы купите диммеры Legrand. Они очень надежны, хорошо работают, но корпус имеют другой. Под них нужна специальная коробка. Можно попытаться поставить в «стандартную» для нас, но внешний вид при такой установке до ума довести тяжело — надо чем-то закрыть пустоты по краям.

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Как подключить диммер: схемы, способы

Вызывать электрика для установки диммера совсем не обязательно. В его подключении ничего сложного нет. Понадобится только отвертка. Как и на обычный выключатель, на совмещенный со светорегулятором, заводится фазный провод. Если у вас разводка проводки сделана под «обычные» выключатели, их просто заменяем на регулируемые.

Вообще, установка выключателя с диммером даже проще чем обычного. У них зажимы для проводов выведены на задней крышке. Зажимы, обычно «под винт». То есть, откручиваем немного винт (на пару оборотов), вставляем зачищенный от изоляции проводник, затягиваем винт. Зачищаем изоляцию так, чтобы винт упирался в медь. Но длина оголенного проводника не должна быть слишком большой — нельзя чтобы из контакта торчал голый провод.

Как подключить диммер. Все даже проще, чем с обычным выключателем

Единственное о чем надо помнить — перед тем как подключить диммер, отключите питание. Выключаем автоматы в щите или выкручиваем пробки — у кого что. И не забудьте оповестить домашних — вдруг кто-то не в курсе, что вы работаете и могут включить питание.

Подключаем выключатель с диммером

Если вы заменяете обычный выключатель на диммируемый, проблем вообще никаких. Схемы подключения диммера и выключателя ничем не отличается. Сравнивайте сколько угодно. Все один в один. Только надписи на картинках разные.

Схема подключения диммера с выключателем: все точно так же как с обычным

Все так же на выключатель/светорегулятор заводится фаза, а нейтраль и земля идут напрямую на светильник. Если у вас стоит выключатель, разобрали его, вынули из подрозетника, открутили провода, прикрутили в том же порядке проводники к диммеру, установили его на место, закрепили. Все.

Не изменяется ничего и если вы хотите подключить диммер вместо проходного выключателя. Находите модели проходных переключателей с возможностью регулирования яркости, и просто ставите его вместо старого, сохраняя порядок подключения проводов.

Последовательно с выключателем

Если диммер — отдельное устройство, его можно и установить отдельно. Это может быть удобным в спальне. Выключатель располагают возле двери, а регулятор яркости света ставят рядом с кроватью. Удобно — нет необходимости вставать чтобы сделать свет ярче или создать более уютную обстановку. Правда, в этом случае будет удобнее поставить два проходных выключателя. Тогда чтобы выключить свет тоже не надо будет вставать. И в этом случае тот выключатель, что возле кровати, тоже лучше взять с диммером, или поставить отдельное устройство — после выключателя.

Как подключить диммер после выключателя

Несколько слов пояснения к схеме. Провод нарисован один, так как второй — нулевой — идет к светильнику напрямую. На выключатель или на диммер заводится только и исключительно фаза. Так что провод, который пришел с выключателя, заводим на вход светорегулятора, а с его выхода провод тянем к светильнику.

Подключить лампочку через диммер

Если вы хотите подключить обычную лампочку через светорегулятор. Это, кстати, можно провернуть с обычной настольной лампой — вместо или вместе с обычной кнопкой установить регулятор яркости. По сути, мы реализуем ту же схему, что представлены в предыдущем пункте. Надо установить регулятор яркости лампы в разрез одного из проводов. Обращаем внимание — только одного из двух.

Диммер на шнуре к лампе

Для этого шнур питания разрезаем, концы зачищаем. Два конца от двух кусков кабеля сращиваем, изолируем. Другие два конца — те, которые остались свободны — подключаем к гнездам регулятора. Если найдете специальную модель, которая устанавливается на шнур, предварительно придется снять крышку. Но ничего сложного в этом нет — там либо два шурупа, либо две (или больше) защелки. Внутри вы найдете все те же два разъема под провода. После их подсоединения можно проверять работу.

Со светодиодными лампами и лентами

Если светодиодные лампы питаются от пониженного постоянного напряжения, диммер надо ставить до преобразователя. Стандартные регуляторы интенсивности освещения рассчитаны на работу с переменным напряжением. Поэтому фазу заводят сначала на светорегулятор, затем подают ее на преобразователь. В этом случае провод нейтрали тоже напрямую подается на преобразователь.

Как включить LED лампу постоянного тока через диммер

Есть и второй способ подключения диммера к светодиодам. Если вы купите регулятор яркости, который работает от постоянного напряжения, его надо будет ставить после преобразователя. И неважно, дальше пойдет питание на лампы или на ленты. Зависит это от параметров регулятора яркости освещения.

Если регулятор яркости рассчитан на постоянное напряжение, его ставят после преобразователя

В случае подключения светодиодных лент, также обязательно учитывать мощность регулируемой нагрузки. Она не должна превышать максимально допустимую для диммера. В идеале должна быть меньше хотя бы на четверть.

Как правило, мощность блоков питания значительно ниже, чем диммера. Подключить к нему получается только две-три ленты по 5 метров, если они дают мощное свечение. Ставить на каждый усилитель по регулятору света не всегда разумно. Если есть желание отдельно регулировать разные части освещения (подсветку разных уровней, например) — пожалуйста. Но если это один контур подсветки потолка, например, имеет смысл одновременно регулировать все ленты. Потому что двумя отдельными, вы точно тон в тон не попадете.

Как подключить диммер: установка светорегулятора для светодиодных лент с усилителем

Чтобы решить эту проблему, ставят дополнительный блок питания и усилитель. Диммер на 12 В или на 24 В в зависимости от типа лент. Он один, но регулирует и ленты, которые подключены к нему, и те, что подключены к усилителю. При выборе модели снова-таки надо посчитать мощности (не забывайте про усилитель).

Диммерные выключатели света — Legrand

Делиться

ПечатьОтправить по электронной почте

Диммерный выключатель — это устройство, которое подключается к осветительной арматуре и используется для регулировки уровня освещенности в комнате.

Проще говоря, обычный диммерный выключатель работает за счет уменьшения количества электричества, проходящего через цепь, что, в свою очередь, уменьшает яркость света. Современные диммеры работают, беря электричество, протекающее через цепь света, и быстро включая и выключая его, примерно 120 раз в секунду. Каждый раз, когда это происходит, электричество отводится от лампочки. Когда диммер выключен, этот цикл занимает больше времени, в результате чего свет излучает более низкий уровень яркости. Когда он включен, цикл включения/выключения происходит быстрее, в результате чего свет горит ярче.

Важность освещения

Возможно, одной из самых важных функций диммерных выключателей является их способность мгновенно преобразовывать атмосферу любой комнаты в доме. Соответствующий уровень освещения имеет большое значение для создания расслабленного и счастливого настроения. Конечно, для разных видов деятельности потребуются разные уровни освещения. Например, когда вы прячетесь под одеялом, чтобы посмотреть фильм, слишком яркое освещение может казаться резким и создавать серьезные отвлекающие факторы (например, блики на экране), что делает просмотр совершенно неприятным. И наоборот, при чтении нужно включать свет, так как тусклый свет может вызывать напряжение глаз.

Уровни освещения также можно регулировать в зависимости от времени суток. Например, умный диммер с таймером может автоматически регулировать освещение в спальне, позволяя человеку медленно просыпаться по мере увеличения интенсивности света. И наоборот, умный диммер с таймером может уговорить человека уснуть, постепенно уменьшая уровень света, пока в комнате не станет темно. Кроме того, некоторые умные диммеры можно настроить на ночной режим. С помощью диммерного выключателя датчика движения, когда человек встает ночью, можно настроить автоматическое включение освещения при перемещении по дому, но с более низким значением (например, 20% от их максимальной яркости). Это помогает избежать неприятного ощущения, когда приходится щуриться, пока глаза не привыкнут к яркости комнаты.

В дополнение к диммерам, позволяющим регулировать освещение в зависимости от активности в комнате или времени суток, освещение также можно регулировать в зависимости от самой комнаты. Например, в гостиных требования к освещению другие, чем в кухнях. Свет на кухне обычно горит больше, чем в любой другой комнате дома, и потребности в освещении для кухни являются одними из самых специфических. По этой причине двойной диммер часто является хорошей идеей, поскольку он позволяет управлять двумя источниками света с помощью одного выключателя, а его компактный дизайн экономит место. Яркое рабочее освещение под шкафом полезно для приготовления пищи, но при приглушении оно создает прекрасную атмосферу и может, например, красиво выделить плитку на фартуке. Если на кухне есть стол, потолочный светильник с регулируемой яркостью можно затемнить для создания атмосферы во время еды и включить, когда детям пора делать уроки. В столовой сочетание окружающего и акцентирующего освещения может помочь создать «слои света», чтобы обеспечить желаемое впечатление от обеда. Ванные комнаты также имеют очень специфические потребности в освещении, и здесь также будет хорошей идеей двойной диммер. Ванные комнаты со временем трансформировались и превратились в помещения, которые служат удобным спа-убежищем. Правильно спроектированное освещение может передать атмосферу покоя и расслабления, включив слои света, которые освещают рабочие зоны, такие как туалетный столик и душ, и могут освещать остальную часть комнаты теплым светом. Диммируемые выключатели чрезвычайно полезны в этих помещениях, так как всегда приятнее готовиться к новому дню при мягком, приятном свете, а не при резком, непривлекательном освещении.

Как работает диммер?

Существует множество типов диммерных выключателей. Вот некоторые из наиболее распространенных:

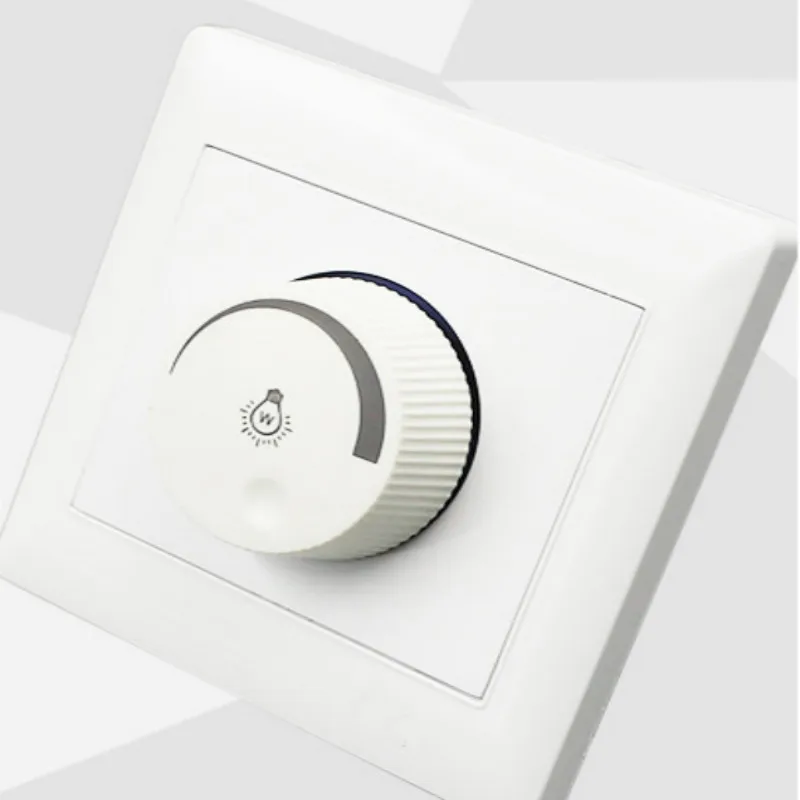

Поворотный диммер — это самый простой диммерный переключатель, на лицевой стороне которого находится шкала, регулирующая яркость света. Обычно он поворачивается слева направо и находится на самом низком уровне, когда повернут в крайнее левое положение, и на самом высоком, когда повернут в крайнее правое положение. Большинство поворотных диммеров можно включать и выключать, нажимая на них. Другие поворачиваются полностью влево до щелчка. Эти выключатели света были популярны в 70-х и 80-х годах, хотя их можно найти и сегодня. Ползунковые диммеры работают так же, как поворотные диммеры, за исключением того, что они управляются ползунком, а не циферблатом.

Цифровые диммеры используют цифровую (вместо аналоговой) технологию для более эффективного управления освещением и активируются простым нажатием на переключатель. Цифровые диммеры оснащены качелькой или тумблером для регулировки яркости света. Некоторые модели также предлагают удобные функции, такие как «затухание», которое постепенно выключает свет, чтобы человек мог видеть, как он выходит из комнаты. Другие действуют как диммер датчика движения, который включает свет, когда человек входит в комнату, и выключает его, когда датчики перестают обнаруживать движение.

Интеллектуальный диммер управляется с помощью совместимого приложения или голосовой команды через интеллектуальный динамик. Эти диммеры также могут управляться вручную, если интернет-сигнал временно недоступен. Интеллектуальные диммеры обеспечивают максимальную атмосферу, удобство, экономию энергии и безопасность, позволяя создавать временные графики управления освещением. Интеллектуальный диммер может обеспечить удобство практически в каждой комнате дома, особенно в гостиных, прихожих и спальнях.

Дистанционный диммер работает с помощью пульта дистанционного управления. Это обеспечивает удобство, позволяя контролировать интенсивность света без необходимости подходить к выключателю. Думайте о дистанционном диммерном переключателе как о промежуточном шаге между традиционными диммерами и интеллектуальными диммерами, которые управляются голосом или через смартфон.

Диммерный выключатель — это устройство, которое подключается к осветительной арматуре и используется для регулировки уровня света в комнате, добавления атмосферы, экономии затрат на электроэнергию и продления срока службы лампочек. Существует множество типов диммерных выключателей. Они варьируются от простых диммеров, управляемых вручную, до интеллектуальных диммерных выключателей, интегрированных в «умный дом», имеющих возможность автоматически регулировать освещение в определенное время дня с помощью таймеров или интеллектуальных элементов управления. Нет предела интеллектуальным технологиям, которые связаны со смартфонами, планшетами или настольными компьютерами, и практически неограниченное количество комбинаций может быть сконфигурировано для создания идеального сочетания атмосферы, энергосбережения и безопасности. Домовладелец должен решить, как именно он хочет использовать эту технологию.

обнаружить

Мировое присутствие

Узнать больше

Наши решения

Узнать больше

Наш подход к корпоративной социальной ответственности

Пресса

Учить больше

Регулятор напряжения люстры. Регулировка яркости освещения с помощью диммера для светодиодных ламп

Наука не стоит на месте, а вместе с ней развиваются и технологии. Одним из последних практически полезных изобретений являются регулируемые выключатели света, так называемые диммеры. , с помощью которого яркость источника света можно регулировать, уменьшать днем ​​и увеличивать ночью. С изменением яркости света меняется и количество потребляемой им энергии. Это устройство можно подключить к любому выключателю света, что делает его регулируемым. Чтобы понять, как подключить диммер вместо выключателя, нужно усвоить простой последовательный алгоритм действий.

Регулировка интенсивности света позволяет экономить электроэнергию. Диммеры позволяют включать осветительный прибор на минимально возможную яркость , что дает возможность не только экономить электроэнергию, но и отдыхать глазам от яркого света. Это устройство продлевает срок службы ламп, так как уменьшается величина подаваемого на него напряжения, которое при включении плавно увеличивается, а не скачет до 220В. Диммеры защищают от перегрева, перегрузок и коротких замыканий, так как имеют функцию блокировки тока при чрезмерной нагрузке и могут в этом случае разомкнуть электрическую цепь.

Виды диммеров

Установить диммер может каждый сам, так как здесь нет ничего сложного. Главное соблюдать порядок и не пренебрегать техникой безопасности … Чтобы избавить себя от огромных счетов за коммунальные услуги, нужно просто уменьшить ненужную яркость света, когда он совсем не к месту. Диммеры – одни из самых практически полезных устройств в современном быту.

Схемы подключения диммера

Схема подключения регулирующего устройства проста. Диммер необходимо включить в обрыв цепи питания нагрузки для регулировки напряжения, которое подается на лампы. Таких схем несколько.

1. Настройка из одного места. Типовая схема подключения. Подходит для подключения сенсорного или реостатного диммера.
2. Регулировка с двух мест. Подходит для спальни. Один прибор устанавливается у кровати, второй подключается у входа. При таком способе установки будет удобно менять яркость, не вставая с кровати.
3. Регулировка с одного места, управление с двух. Самая оптимальная и универсальная схема, подходящая для любой ситуации. Выключатель установлен на входе, а точки управления находятся в двух разных зонах помещения.
4. Регулировка с одного места, управление с трех. Схема хороша для больших или длинных помещений, где удобнее выключать свет последовательно, в нескольких местах. Здесь используются проходные диммеры. Принцип работы проходных регуляторов заключается в том, что они позволяют включать свет на входе в помещение, а выключать его на противоположной стороне или в другой части помещения.

Подключение диммера к выключателю

Чтобы понять, как заменить одно-двухкнопочный выключатель на диммер, нужно. Первым делом нужно отключить электричество на этой линии и убедиться, что на клеммы выключателя не поступает ток… При замене важно соблюдать технику безопасности.

Снятие существующего переключателя

• Сначала снимите крышку переключателя, так как она закрывает крепления. Аккуратно освободите выключатель из двухклавишной или одноклавишной крышки с учетом специфики насадки.
• С помощью отвертки ослабьте винты, крепящие переключатель.
• Теперь попробуйте снять конструкцию со стены, не повредив изоляцию проводов. Заделайте поврежденные места изоляционной лентой.
• Затем нужно отсоединить кабель от клемм.

Установите диммер.

• Снимите пленку и упаковку с диммера и подключите проводку к клеммам устройства.
• Проверьте герметичность соединения, слегка потянув за провода. Кабель, выступающий из клеммы, не должен быть оголен более чем на 3 мм. Если это не так, обрежьте или изолируйте любой ненужный оголенный кабель.
• Теперь попробуйте вставить диммер вместо выключателя, не повредив изоляцию. Прижмите его к стене и затяните винты, которыми он будет крепиться. Прикрепите все аксессуары к диммеру.
• Подайте напряжение и проверьте работу устройства, попробуйте отрегулировать свет.
• Если вы все сделали правильно, то сможете в любое время суток отрегулировать свет и установить необходимый уровень освещенности.

Подключение выключателя с диммером

Диммер можно установить на любой выключатель. Но есть и выключатели со встроенным диммером, готовые конструкции. Они устанавливаются так же, как и обычные выключатели.

• Вставьте выключатель без верхней крышки в специально подготовленное отверстие в стене, предварительно подключив его к проводке, и затяните болты.
• Затем наденьте пластиковую панель на выключатель, зафиксируйте ее и таким же образом прикрепите регулятор или регулировочный винт к той части выключателя, где он должен крепиться.

Быстрый темп развития технологий позволяет наполнить наш дом ультрасовременными электроприборами. Один из них диммер или диммер. Название «диммер» происходит от английского слова «to dim» — тускнеть, затемняться. Проще говоря, с таким устройством можно регулировать яркость лампы. И энергопотребление уменьшится пропорционально. Подключить диммер можно в любом доме. Хотите знать, как установить диммер?

Назначение диммера

Диммер (диммер) – это миниатюрное устройство, устанавливаемое вместо стандартного механического выключателя, и позволяющее плавно регулировать яркость освещения. Для регулировки яркости лампочек ранее использовались реостаты, мощность которых была не меньше мощности нагрузки.

Оставшаяся мощность не сохранялась при снижении яркости, а бесполезно рассеивалась в виде тепла на реостате. Поэтому экономии просто не было. Да и применялись такие устройства не везде в жилых домах, а только там, где они действительно были нужны — например, для управления яркостью в театре. Так было до появления полупроводниковых приборов — симметричных тиристора и динистора. А первый механический диммер был изобретен в 19 веке.80-е годы в США.

Все современные диммеры предназначены для включения/выключения осветительного прибора, а также регулировки силы света. Другими словами, диммер — это простой переключатель с полезными функциями. Благодаря диммированию возможно более экономичное потребление электроэнергии, которая расходуется только при необходимости. большие объемы… Сократите затраты на электроэнергию до 60%!

Также при использовании диммеров увеличивается период полезной службы лампы, так как этот показатель зависит от величины подаваемого на лампу напряжения. Основная причина перегорания ламп — быстрое включение ламп — резкий скачок от 0 до 220В, но плавно увеличивается ток в сети с диммером.

Устройство имеет встроенную защиту от коротких замыканий, перегрузок и перегрева, которая способна размыкать цепь питания и блокировать ток в нагрузке при подключении избыточной нагрузки или возникновении короткого замыкания. При этом диммер остается абсолютно работоспособным: стоит только устранить причины срабатывания защиты — и система освещения снова заработает.

Многие модели диммеров поддерживают множество других опций. Полезным нововведением является возможность регулировки освещения до включения освещения. Для этого необходимо сначала установить ручку диммера в нужное положение, а затем нажать на нее. Использование диммеров позволяет автоматически выключать освещение по таймеру, имитировать «эффект присутствия» (включать, изменять яркость и выключать по программе), плавно выключать свет, дистанционно управлять освещением, подключать к общей сети «Умный дом».

Типы диммеров

В зависимости от способа управления различают такие виды диммеров: механические, принцип действия которых основан на использовании традиционного потенциометра; электронные, которые управляются сенсорным кольцом; удаленный, которым можно управлять с помощью удаленного управления.

Мощность прибора

Диммеры различаются в зависимости от используемых ламп. С учетом мощности и типа источника света различают следующие диммеры:

1. Для галогенных ламп и ламп накаливания, рассчитанных на 220 В.
2. Нить накала осветительного прибора будет нагреваться и светить слабее или ярче, в зависимости от величины напряжения, которое подается на нее через диммер.
3. Для низковольтных галогенных ламп с питанием от трансформатора. Если лампочки рассчитаны на напряжение 12-24В, необходим трансформатор, преобразующий выходное напряжение диммера в значение, находящееся в этих пределах. Трансформатор требует специальный, регулируемый, гарантирующий «мягкий» пуск. На лампу подается небольшой ток, с его помощью осуществляется эффективный нагрев нити накала лампы, но перегрузок не происходит.
4. Для светодиодов и люминесцентных ламп. Для работы диммеров с люминесцентными лампами необходим электронный дроссель в светильнике. С помощью электронных пускорегулирующих аппаратов напряжение (0-10 В) от аппарата передается на лампу и регулирует интенсивность разряда, т. е. интенсивность света, с ее управляющего выхода.

При покупке диммера вы должны знать, какие лампы вы будете использовать. Чтобы правильно выбрать диммер, нужно рассчитать общую нагрузку, которую он может выдержать. Цифра 300 Вт на устройстве означает, что вы можете изменить яркость 5-рожковой люстры с лампочками мощностью 60 Вт. Однако всегда покупайте мощные диммеры с запасом по мощности!

Модульные диммеры

Программные модульные диммеры внешне очень похожи на автоматические выключатели и требуют проводки в распределительном щите на DIN-рейке. Их можно использовать с лампами накаливания и галогенными светильниками с понижающими трансформаторами. Такие устройства нужны в основном для управления освещением в коридоре и на лестничных клетках. Управление такими диммерами осуществляется обычными однокнопочными выключателями или отдельной кнопкой.

Встраиваемые диммеры

Такие диммеры предназначены для установки в заднюю коробку, наподобие розеток и выключателей. Такие диммеры применяются, как правило, с лампами накаливания, галогенными лампами с понижающим трансформатором и с галогенными лампочками с электронным трансформатором. Такие диммеры должны управляться с помощью кнопки, которая находится в коробке сверху установленного устройства.

Диммеры моноблочные

Диммер моноблочный выполняется, как правило, в виде единого блока для установки в монтажную коробку, как обычный выключатель. Для установки диммера данного типа требуется установочный слот под монтажную коробку от 26 мм в зависимости от модели. Такие устройства очень удобно использовать в тонких перегородках, где толщина стен или по другим причинам не позволяет установить стандартный выключатель.

В свою очередь моноблочные диммеры отличаются конструкцией управляющей части:

1. Поворотно-нажимные диммеры срабатывают при нажатии клавиши, процесс регулировки происходит вращением ее.
2. Поворотные диммеры позволяют осуществлять все управление исключительно поворотом ручки. Недостаток такого решения в том, что нельзя сохранить в памяти значение освещенности для старта, старт всегда осуществляется с минимальной яркостью.
Диммеры Rocker
3. внешне практически неотличимы от обычных выключателей. При нажатии он будет включаться/выключаться, а если удерживать клавишу более 3 секунд, то непосредственно регулируется яркость света.
Сенсорные диммеры
4. — более продвинутый тип устройств. Все управление осуществляется без движущихся частей и поэтому более надежно. Управляйте похожими моделями, касаясь сенсорной панели.

Требования к установке диммера

Перед установкой диммера следует обратить внимание на несколько ключевых моментов. Если вы планируете нагрузить свои диммеры энергосберегающими или люминесцентными лампочками, вы рискуете понести дополнительные расходы, ведь такие источники света не диммируются. Даже если на начальном этапе кажется, что тандем «Powersave лампа-диммер» работает, на самом деле срок службы лампы сокращается до 100 – 150 часов. Да и сам диммер из-за постоянных перегрузок долго «жить» не будет.0003

Все диммеры требуют минимальной нагрузки. Обычно этот показатель составляет 40 Вт. При снижении нагрузки, что вызвано разными факторами, например перегорает одна лампочка, портится контакт, мерцает нагрузка примерно с частотой 50Гц, иногда бывает гул такой же частоты. При более значительных перепадах нагрузки сработает система защиты устройства, либо устройство выйдет из строя.

Диммеры очень чувствительны к температуре окружающей среды. При повышении температуры выше плюс 25 градусов рекомендуется обратить пристальное внимание на регулятор температурного режима, так как перегретый прибор легко выйдет из строя при срабатывании защиты. Никогда не превышайте максимальную нагрузку конкретного устройства. Решить проблему недостаточной мощности получится путем добавления усилителей мощности, позволяющих коммутировать устройства мощностью до 1,8 кВт.

Диммеры должны использоваться именно с тем типом нагрузки, для которого они предназначены. Помните, что менее универсальные машины будут работать надежнее в плане нагрузки. Еще одним важным моментом считается запрет одновременного подключения нагрузки емкостного и индуктивного характера, это может спровоцировать выход устройства из строя.

Схемы подключения диммера

Конструкция поворотного диммера очень проста, но у разных производителей она может отличаться. Основное отличие заключается в качестве самой сборки и комплектующих. Принцип работы диммера следующий: чтобы лампочка загорелась, необходимо, чтобы через симистор прошел ток. Диммер, как и обычный выключатель, должен быть включен в разрыв цепи питания нагрузки, которая подается на лампы.

Существуют такие схемы подключения диммера:

1. Регулирование из одного места. Подобная схема считается типовой для подключения диммера. При такой схеме лучше всего установить сенсорный или нажимной диммер. Так как поворотный диммер будет неудобно включать.
2. Положение с двух мест. Такая схема подключения прописана для спальни. Один прибор принято устанавливать у входа, а второй монтируется возле кровати. Так будет удобно зайти в спальню, включить свет, а при просмотре телевизора уменьшить яркость освещения.
3. Регулирование из одного места, а процесс управления из двух. Эта схема является наиболее оптимальной при подключении диммера. Его можно использовать в любой ситуации. На входе в спальню установлен выключатель, а возле кровати регулятор, а также на освещение двухуровневого потолка.
4. Регулирование из одного места, а процедура контроля из трех. Подобная схема подключения диммера подойдет, когда нужно включить/выключить освещение в нескольких местах. Например, в случае длинных коридоров и лестниц. В дополнение к диммеру вам также понадобятся два проходных выключателя.

Установка диммера

По своим установочным размерам и креплению диммер подобен обычному выключателю. В итоге процесс установки осуществляется так же, как и выключателя. Порядок подключения диммера не отличается от порядка использования обычного клавишного проигрывателя. Единственным дополнительным условием, заявленным производителем, является соблюдение подключения клемм к фазе и нагрузке.

Для замены выключателя на диммер потребуются следующие материалы и инструменты: пассатижи, нож, отвертка, индикаторная отвертка, изолента и сам диммер, который необходимо установить. Сначала начните демонтировать старый выключатель. Отключите электричество и проверьте отсутствие напряжения.

Все работы должны выполняться с соблюдением техники безопасности! Контакт с металлическими деталями под напряжением и оголенными кабелями опасен для жизни. Для получения доступа к элементам крепления, удерживающим выключатель в стене, и креплениям, фиксирующим электрические провода, необходимо снять части устройства (декоративная панель, кнопка), закрывающие крепления.

С учетом конструктивных особенностей каждого выключателя отвернуть винты, отжать или отвинтить соответствующие защелки. Получив доступ к клеммам выключателя, необходимо проверить отсутствие напряжения на них, а также на подсоединенном к нему проводе с помощью индикатора фаз. Отсоедините кабель от клемм, ослабив винты. Снимите выключатель со стены, убедившись, что изоляция проводов не повреждена.

Затем визуально оцените состояние и тип изоляции и токопроводящей жилы провода. При наличии оторванных или оборванных частей проводов восстановите их длину, зачистив изоляцию до уровня, необходимого для соединения с клеммами. С помощью пассатижей нужно придать концам кабеля форму, которая считается наиболее удобной для подключения к диммеру. При наличии участков с поврежденной изоляцией их следует заизолировать изоляционной лентой.

Затем установите диммер. Для этого снимите защитные и декоративные элементы с диммера, чтобы открыть доступ к креплениям. Подсоедините подготовленные провода к клеммам устройства и проверьте герметичность соединения, слегка вытянув кабель из клеммы. Длина оголенной части кабеля, которая выступает за клемму, не должна быть более 2-3 миллиметров. Если это требование не выполняется, отрежьте часть открытой части до подходящей длины или изолируйте чрезмерно выступающую часть изоляционной лентой.

Во избежание повреждения изоляции осторожно вставьте диммер на место отключенного выключателя с подключенными проводами. Прижмите корпус диммера к стене и затяните винты распорных выступов, которыми диммер крепится. Соберите устройство, заменив снятые перед установкой защитные и декоративные элементы.

Следует только помнить, что в отличие от обычного выключателя, работающего вне зависимости от порядка подключения, входящий и исходящий провода должны быть правильно подключены к диммеру. Клемма, обозначенная буквой L устройства, предназначена для питающего провода. Конечно, многие диммеры способны работать при подключении в качестве простого выключателя, но, несмотря на это, подключать их нужно правильно.

Подайте напряжение, включив машину на электрощите или переустановив вывинченные предохранители. Включите установленный диммер и установите желаемый уровень освещенности. Если в квартире еще не установлены выключатели, следует узнать, как подключить диммер в данной ситуации. Ведь нужно выполнить некоторые предварительные действия.

Начните с подготовки места для установки диммера. Определите комфортную для вас высоту, на которой вы будете устанавливать устройство. Сделайте отметку на стене. Просверлите его ударной дрелью и сверлом по бетону диаметром 68 миллиметров. В полученное отверстие вставьте установочную коробку и закрепите ее. Пробейте канавку от распределительной коробки до места установки и уложите в нее провод. Далее нужно действовать по уже описанной выше схеме.

При правильном подключении и установке диммера устройство позволит плавно регулировать освещение в помещении в зависимости от времени суток и настроения. Только не забудьте при выборе диммера обратить внимание на его мощность, предварительно рассчитав суммарную мощность осветительных приборов.

Раньше освещение помещения регулировалось реостатом. Существенным недостатком этих устройств было их высокое энергопотребление вне зависимости от яркости. При минимальной мощности лампы электричество потреблялось в том же количестве, что и при максимальной, так как большая его часть нагревала реостат.

Регулятор освещения помещения

Преимущества и недостатки

Теперь вы можете купить регулятор электрической нагрузки (диммер) в магазине электротоваров. В основном используется для изменения яркости ламп. различных типов и имеет следующие преимущества:

• изменение интенсивности свечения ламп;
• настройка автоматического изменения яркости Автоматическое затемнение свечения по таймеру;
• пульт дистанционного управления;
• Используется как переключатель и для установки режимов свечения лампы: плавное изменение, создание световых картинок, мигание;
• увеличение срока службы лампы за счет плавного пуска;
• экономия потребляемой электроэнергии.

Регуляторы имеют недостатки:

• посторонние помехи мешают работе устройств, не имеющих фильтров;
• создание помех другим устройствам, принимающим радиосигналы;
• не все устройства экономят энергию;

Типы диммера

Простейшее регулируемое устройство имеет переключатель и поворотную ручку. Яркость регулятора зависит от положения потенциометра. Диммер подходит для управления лампами накаливания и галогенными лампами. По мощности ее выбирают не менее чем на 15 % выше подключаемой максимальной нагрузки. Он должен иметь встроенную защиту от короткого замыкания. Самый простой вариант — предохранитель.

Диммер бывает следующих типов:

1. Накладной. Чаще всего содержит вспомогательный реостат и используется для светодиодных лент.
2. Проходная — для помещений большой площади.
3. Двух- и многоканальные — подбираются по количеству ламп и режимам управления.

Где не нужно устанавливать диммеры?

1. В общественных местах, где частое использование не позволяет выполнять их основные функции. Повсеместно можно установить встроенные в выключатели устройства плавного включения ламп, позволяющие увеличить срок их службы.
2. В местах, где нет уверенности в установке светильников.

Способы регулирования

1. Механический — поворот ручки. Сначала диммер включается до щелчка, а затем выставляется яркость. Поворотно-нажимное устройство удобнее, так как можно использовать переключатель с постоянной настройкой регулятора.
2. Электронный: кнопка, клавиатура. Может использоваться как переключатель и регулятор.
3. Сенсорная панель управления предоставляет множество различных функций.
4. Пульт — управление по радиосигналу или с помощью ИК-пульта.

Типы диммерных ламп

• Лампы накаливания и галогенные лампы на 220В. Для изменения интенсивности света можно использовать любые диммеры, так как нагрузка только активная (не имеет индуктивности и емкости). Недостатком является то, что спектр смещается в сторону красного цвета при снижении напряжения. Ограничение по мощности для диммеров существует в диапазоне 60-600 Вт.
• Галогенные лампы низкого напряжения. Для них применим трансформатор с понижающей обмоткой, для которого требуется регулятор, способный работать с индуктивной нагрузкой. Имеет маркировку RL. При использовании электронного трансформатора устанавливаются емкостные нагрузки.

Галогенные лампы требуют плавного изменения напряжения, что увеличивает срок их службы. Последние модели определяют тип нагрузки и адаптируются к ней, меняя алгоритм управления. Можно одновременно регулировать разные группы ламп: лампы накаливания и галогенные.

• Люминесцентные лампы. Если они запускаются с помощью выключателя, калильного пускателя и электромагнитного дросселя, то обычный диммер и реостат с ними работать не будут. Здесь вам понадобится электронный пускорегулирующий аппарат (ЭПРА).
• Светодиодная лампа. Для них регулирование напряжения приводит к изменению спектра. Поэтому светодиоды регулируются изменением длительности подаваемых импульсов. При этом мерцаний не замечается, так как частота их следования достигает 300 кГц.

Подключение регуляторов к нагрузке

Подключение к нагрузке выполняется последовательно (рис. А). Регулятор работает так же, как и выключатель, но последний желательно установить отдельно, так как в случае выхода из строя от частого переключения придется менять дорогой диммер на новый.

Схемы подключения диммера

Основное требование – соблюдение полярности. Фаза всегда подключается к входной клемме диммера, обозначенной буквой L, а с выхода провод идет на лампу. Фазу можно определить по индикатору напряжения.

В разрыв фазного провода часто устанавливают выключатель (рис. Б). Он расположен ближе к двери, а диммер возле кровати, чтобы им было удобно управлять.

Можно установить еще один регулятор и соединить их параллельно друг другу (рис. С). Для этого проведите по 3 провода от каждого устройства к распределительной коробке. Такая коммутация, аналогичная проходным выключателям, делается в длинных коридорах.

Использование диммеров различается по количеству нагрузок. Одиночный способ заключается в подключении одного устройства или объединении в общую группу. Следующий метод управления основан на акцентном освещении для выделения отдельных областей.

Регулируемое освещение помещения

Подключение диммера

Регулятор монтируется в монтажную коробку, как обычный выключатель. Сначала он подключается при отсутствии напряжения в питающих проводах, а затем устанавливается в коробку. Затем наденьте рамку и ручку регулировки яркости.

Принципиальная схема регулирования силы света ламп одинакова для большинства обычных приборов. Отличие только в дополнительных деталях для более плавного управления и стабильности на нижних лимитах.

Для подачи напряжения на лампу откройте симистор (рис. А). Для этого между электродами должно быть создано напряжение.

Схемы с симисторным регулированием для ламп накаливания: а — простейшие; б — улучшенный

В начале положительной полуволны конденсатор С заряжается через переменный резистор R. При достижении определенного значения симистор открывается. При этом загорается лампа. Затем симистор закрывается и аналогичная ситуация возникает на отрицательной полуволне, так как полупроводники пропускают ток в обоих направлениях.

Таким образом, на лампочку подаются «обрубки» полуволн с частотой 100 Гц, чего не было при использовании реостата. По мере уменьшения яркости мерцание света становится все более заметным. Чтобы этого избежать, на схему добавляют детали, как показано на рис. б. Симисторы устанавливаются по фактической нагрузке, допустимое напряжение 400В.

Подбирая номиналы резисторов и конденсаторов, можно изменять начальный и конечный моменты зажигания и стабильность свечения лампы.

Для светодиодных ламп

Несмотря на экономичность светодиодных ламп, гирлянд и лент, к ним также относятся вопросы энергосбережения. Часто возникает необходимость уменьшить яркость свечения. Светодиодные лампы с обычными диммерами не работают и быстро выходят из строя при регулировке. Для этого используются специальные регуляторы двух типов: изменяющие напряжение питания, управляющие методом широтно-импульсной модуляции — ШИМ (интервалы переключения нагрузки).

Устройства с диммированием изменением напряжения дороги и громоздки (реостат или потенциометр). Однако они плохо сочетаются с низковольтными лампами и включаются только в 9В и 18В.

Современный регулятор представляет собой сложное устройство, обеспечивающее плавный запуск светильников, регулировку яркости и установку режимов включения света по таймеру.

Светодиодный светильник отличается от обычных лент и сборок, которые можно соединить только с помощью дополнительных устройств. Его основные особенности заключаются в следующем:

1. Наличие стандартных цоколей типов E, G, MR для подключения.
2. Возможность работы с сетью без дополнительных устройств. Если светильник питается от напряжения 12В, в его характеристиках оговариваются вспомогательные устройства.
3. Создаваемый световой поток не должен существенно отличаться от стандартных значений.

Для обеспечения необходимого режима работы внутри светильника встроен драйвер полезных функций… Если он предусматривает диммирование, то это указано в паспорте и на упаковке. При этом яркость таких ламп можно регулировать с помощью обычных элементов управления.

Если диммирование не предусмотрено, следует приобрести специальные устройства управления с ШИМ-управлением. Они различаются по типам установки:

• модульные (в распределительных щитах), управляемые внешними регуляторами, пультами дистанционного управления или специальными шинами;
• размещается в монтажной коробке, как под выключателем, с поворотным или кнопочным управлением;
• выносные блоки, монтируемые в потолочные конструкции (для точечных светильников и светодиодных лент).

ШИМ-регуляторы работают на дорогих микроконтроллерах, которые не подлежат ремонту. Проще сделать самодельный прибор на основе простой микросхемы. Диммер на основе таймера NE555 стабильно работает при напряжении 3-18 В с выходным током до 0,2 А.

Схема диммера для светодиодных ламп

Частота колебаний обеспечивается генератором, состоящим из резистора и конденсатора. Величиной переменного резистора можно задать интервал включения и выключения нагрузки на выходе 3-х микросхем. Полевой транзистор здесь служит усилителем мощности, так как микросхема не справляется с нагрузкой от светодиодных ламп. Если ток через них превышает 1А, для транзистора необходим охлаждающий радиатор.

Для люминесцентных ламп

Яркостью ламп можно управлять с помощью электронных балластов, которые выполняют основную функцию их запуска. Простая схема показана на рис. ниже.

Управление люминесцентной лампой с помощью ЭПРА

Напряжение на лампу подается от генератора частоты 20-50 кГц. Цепь, образованная конденсатором и дросселем, входит в резонанс и зажигает лампу. Чтобы изменить силу тока и, следовательно, интенсивность света, вам нужно изменить частоту. Диммирование производится только после выхода лампы на полную мощность.

Регулируемый электронный балласт создан на базе контроллера IRS2530D с 8 выходами. Устройство представляет собой полумостовой драйвер на 600 В с функциями запуска, диммирования и защиты от сбоев. Интегральная схема позволяет реализовать все необходимые методы управления через 8 выводов и во многом используется для изменения яркости ламп.

Блок-схема электронного управления люминесцентными лампами

Выбор. Видео

О правильном выборе диммеров лучше заранее узнать из видео.

При покупке диммера следует внимательно изучить его технические характеристики и определить, для каких типов ламп он предназначен. Правильный выбор устройства позволяет легко подключить его своими руками без помощи специалистов.

Выключатели с диммером становятся все более популярными. Эти устройства предназначены для регулирования напряжения потребителей в диапазоне ОТ 0 до 100 процентов от номинального значения. Сейчас их все чаще используют вместо классических выключателей для плавного изменения яркости светового потока.

Область применения

Чаще всего эти устройства используются для управления яркостью свечения галогенных ламп и классических ламп накаливания. При этом в первом случае есть один нюанс использования диммерного выключателя — он должен подключаться к источнику света исключительно через понижающий трансформатор. Это устройство можно приобрести отдельно или использовать готовое решение.

Также следует помнить, что выпускаются специальные выключатели, регулирующие яркость света светодиодных и люминесцентных ламп. Дело в том, что в их конструкции есть один важный элемент – электронный стартер. Благодаря использованию диммеров вместо обычных выключателей можно плавно изменять интенсивность светового потока от минимальных значений до максимальных значений.

Это не только удобно, но и устраняет необходимость в многокнопочных выключателях для управления люстрами с несколькими лампочками. Аналогичная ситуация с комплексом и осветительными приборами , оснащенными собственными регуляторами — гораздо дешевле приобрести диммер и подключить к нему люстру.

Классификация диммера

На сегодняшний день в продаже есть три основных типа моноблочных регулируемых выключателей света:

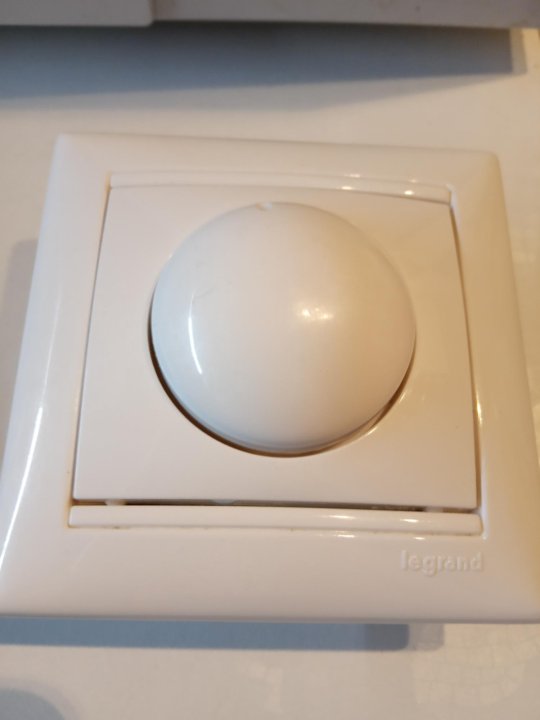

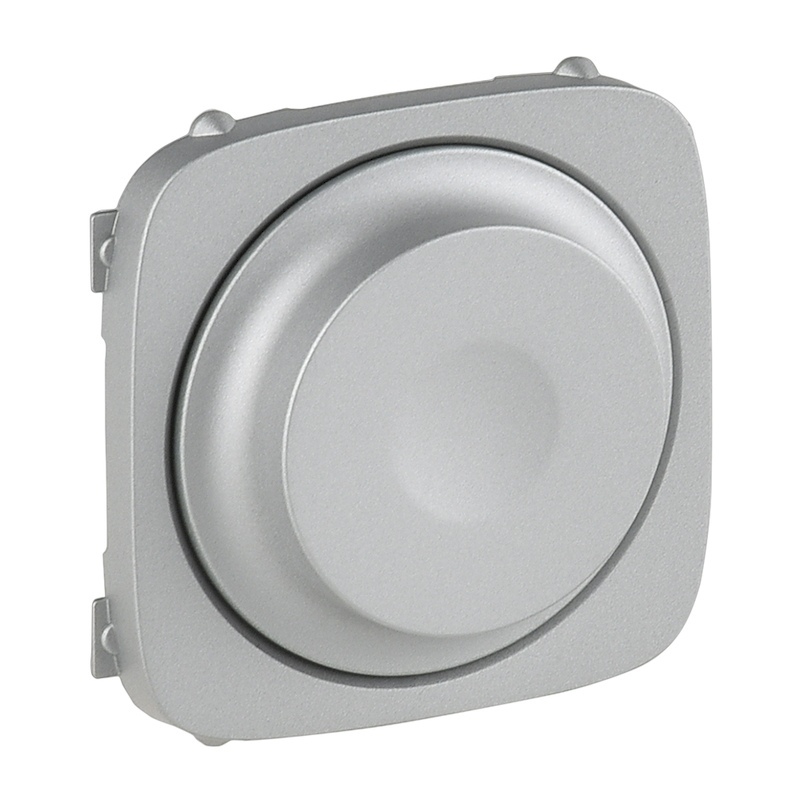

• Устройства, оснащенные механическим регулятором, выполненным в виде диска — их конструкция очень проста, что положительно сказывается на Стоимость. Они могут иметь нажимной или поворотный механизм переключения.

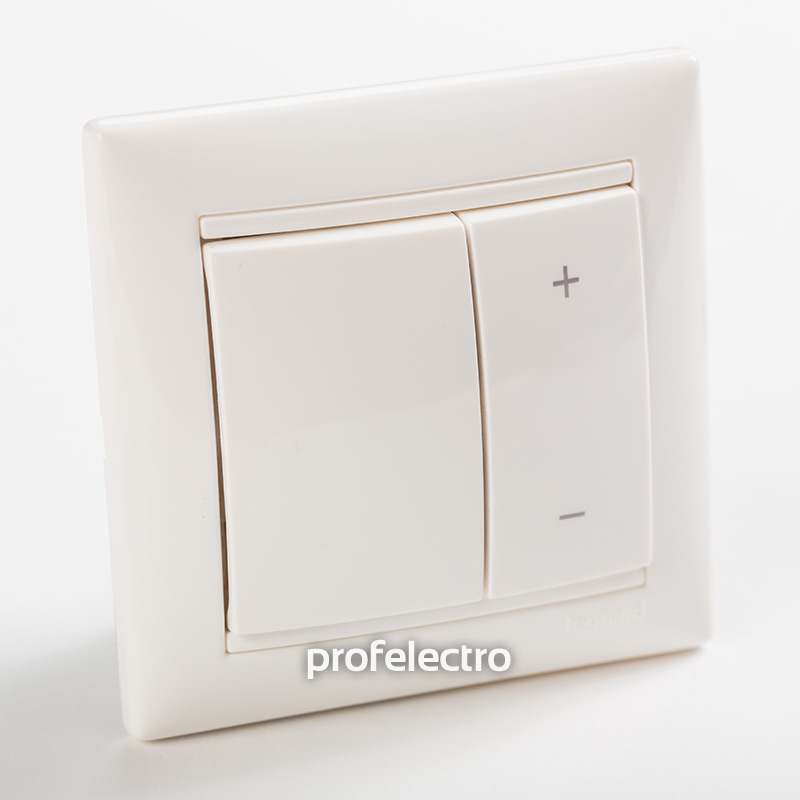

• Диммеры с кнопочной регулировкой — имеют более сложную конструкцию, но при этом расширен функционал, например, управление можно осуществлять с помощью пульта дистанционного управления.
Сенсорные устройства
• — самые дорогие диммеры с максимально широким функционалом.

В продаже можно найти не только моноблочные выключатели с диммером, но и устройства с модульной конструкцией. Управление такими диммерами осуществляется с помощью тумблера или выносной кнопки. Их практически не используют в жилых помещениях. … Выбирая диммер , нужно обратить внимание на мощность устройства. Этот показатель должен превышать суммарную мощность всех потребителей, подключенных к выключателю.

Несколько слов о дополнительном функционале диммеров:

• Возможность создания эффекта присутствия.
• Несколько режимов затемнения, в том числе мигающий свет.
• Автоматически включать и выключать.
• Дистанционное или голосовое управление.

Особенности конструкции

Это довольно сложное устройство по сравнению с классическими выключателями. Основным конструктивным элементом является электрическая цепь, задачей которой является снижение напряжения до необходимого значения для питания диммера. Для обеспечения надежной и бесперебойной работы этой схемы производители используют несколько видов защиты, например, от скачков напряжения в сети и перегрева.

Основным элементом схемы является двунаправленный тиристорный тиристор. Это электронный переключатель, который управляет коротким импульсом. Для подачи сигнала на открытие-закрытие тиристора используется конденсатор определенной емкости. При прохождении первой волны питающего напряжения он накапливает заряд, после чего отдает его тиристору.

Принцип работы

Все современные диммеры не являются потребителями электроэнергии — в этом их главное отличие от первых моделей. Более ранние аналоги работали по схеме емкостного или активного делителя напряжения. По сути, это были автотрансформаторы или реостаты, включенные последовательно с основным потребителем энергии.

В каждой из рассмотренных ситуаций производство и использование диммеров было достаточно затратным. Например, если использовался реостат, то это увеличивало массу всего устройства, а также приводило к сильному нагреву. В результате производителям пришлось искать способы эффективного отвода тепла, и это сказалось на стоимости диммера. Автотрансформатор хоть и не является активным потребителем энергии, но имеет большие габариты.

В современных регуляторах мощности светового потока предусмотрена специальная электронная схема, позволяющая подавать питание на осветительный прибор, «срезая» заднюю и переднюю части полуволны напряжения. Такой принцип работы диммеров называется «управление фазой с обрезанием заднего и переднего фронтов». В соответствии с режимом работы, определяемым временем отклика (этот показатель составляет 0-9 мс), можно добиться плавной регулировки энергопотребления.

Преимущества и недостатки диммеров

Среди положительных свойств всех устройств этого типа стоит отметить:

Однако диммеры имеют ряд недостатков:

Если речь о подключении одинарного диммера, то проблем быть не должно. При установке такого устройства нет необходимости вносить изменения в схему электропроводки квартиры. Если человек хоть раз менял выключатель , то можно легко подключить диммер, т.к. маркировка всех пинов одинаковая.

Диммер — очень полезное устройство, которое можно использовать во всех комнатах. С помощью этого устройства регулируется яркость освещения. Второе название диммера – диммер.

С помощью диммера регулируют напряжение и свет в комнатах, комнатах и ​​отдельных частях квартиры или дома. Помимо экономии на освещении, с помощью диммеров можно создавать интересные световые решения.

• Модульный … Такие диммеры устанавливаются, как правило, в распределительных щитах. Применяются для управления освещением на лестничных клетках и в коридорах. Управление осуществляется тумблером или специальной кнопкой. Нажатием этой кнопки человек включает и выключает лампы, но если кнопку удерживать более пяти секунд, то становится возможной регулировка уровня яркости ламп.
• Диммеры, устанавливаемые в заднюю коробку. Эти регуляторы используются с галогенными лампами и лампами накаливания, они управляются специальной дистанционной кнопкой.
• Моноблочные диммеры … Такие диммеры устанавливаются в обычную розетку и подключаются как обычные выключатели. Однако при подключении рекомендуется соблюдать полярность.

Моноблочные диммеры управления подразделяются на:

Помимо вышеперечисленных градаций диммеров их также подразделяются на типы ламп с которыми они работают:

• Диммеры для галогенных ламп 220В и ламп накаливания … Практически все диммеры работают с галогенными лампами и лампами накаливания. При условии, что они работают от 220В. У ламп есть инерция, но нет ни индуктивности, ни емкости. Следует помнить, что если напряжение уменьшается, то изменяется цветовая температура света. Оно уменьшится, и излучение начнет приобретать красный оттенок. Цвет может стать неприятным при низком напряжении лампы.
• Диммеры для галогенных низковольтных ламп … Если необходимо регулировать галогенные лампы 12-24В, то необходим понижающий трансформатор. Маркировка такого трансформатора – RL. Для электронного трансформатора нужны диммеры с маркировкой С. Эта маркировка показывает, что можно работать с емкостной нагрузкой. Диммеры должны иметь возможность плавно включать и выключать лампы. Срок службы таких ламп значительно сокращается из-за резких скачков напряжения.
• Регуляторы яркости для люминесцентных ламп … Регулировка таких ламп наиболее проблематична. Такие лампы не могут управляться стандартным стартером. В этом случае необходимо другое пусковое устройство. Такое устройство называется электронным балластом, то есть электронным балластом. При таком оборудовании лампа питается на частоте 20-50 кГц. Изменяя частоту, можно также изменить силу тока, протекающего через лампу, тем самым изменив уровень свечения.
• Регуляторы для светодиодов … Для управления светодиодами используется широтно-импульсная модуляция. Другими словами, на светодиод подаются импульсы тока, при этом амплитуда оптимальна, а длительность импульсов регулируется, изменяя таким образом яркость. Мерцания нет, потому что частота импульсов высокая, может достигать 300 кГц.

Диммер — схема подключения

Увидев диммер вопрос как его подключить и какая схема нужна отпадает. По размерам он не отличается от простого выключателя. Диммер устанавливается так же, как выключатель в распределительной коробке. Диммер монтируется в распределительную коробку с помощью специальных ножек. Регулятор подключается, как и выключатель, к разрыву цепи освещения. При подключении необходимо соблюдать полярность.

Можно ли установить диммер вместо выключателя? Да. И это не сложно. Сначала демонтируется выключатель. Для проведения этой операции необходимо отключить сетевое напряжение , а затем с помощью индикатора убедиться в его отсутствии. Далее рамка с выключателя снимается, и отверткой откручиваются винты ножек крепления. Выключатель вынимается из коробки и отсоединяется от проводов, для этого нужно ослабить винты на клеммах. После этих манипуляций можно приступать к установке диммера. Все операции, которые были перечислены выше, необходимо выполнить в обратном порядке, начать нужно с подключения регулятора к проводам.

Схема подключения диммера

Схемы подключения выключателя и диммера аналогичны. Как и выключатель, диммер должен быть установлен последовательно с нагрузкой.

Для спальни наиболее оптимальная и удобная схема — последовательное включение диммера простым выключателем. Рядом с кроватью рекомендуется установить диммер , чтобы иметь возможность управлять светом, не вставая с кровати. Диммеры для светодиодных ламп становятся все более популярными в системах умного дома. Возможность управления освещением позволяет создавать зонирование помещений в зависимости от конкретной ситуации, при необходимости можно выделить и выделить нужные предметы интерьера.

Как правильно подключить качественный диммер

Для возможности управления освещением с разных точек можно использовать качественные импортные кнопочные диммеры, например, регуляторы Legrand Valena французского производства. Особенность данного устройства в том, что в комплекте есть дополнительные кнопки управления, их можно установить в нужном помещении, однако есть ограничение пятьдесят метров от регулятора до выносной кнопки, которая будет самой дальней.

Схема подключения диммера с кнопками ДУ следующая. Фазный провод подходит к клемме диммера номер один и первым клеммам кнопок, которые выносные. Со вторых выводов кнопок, которые внешние, провод должен идти на вывод В регулятора. Нагрузку необходимо подключить к выводу номер два диммера и нулевому проводу N.

Перед самостоятельной установкой диммера необходимо знать несколько правил иметь представление о том, как подключить диммер:

1. Несмотря на то, что существует несколько вариантов подключения регуляторов, схема подключения диммера следующая простые — устанавливаются последовательно от источников питания в провод, являющийся фазой в электросети.
2. Для того, чтобы иметь возможность управлять освещением из нескольких точек в помещении, рекомендуется использовать дорогой и качественный диммер, имеющий дополнительные выносные кнопки.

База данных устройств Zigbee, совместимых с ZHA, Tasmota, Zigbee2MQTT, deCONZ, ZiGate и ioBroker

Как настроить Zigbee2MQTT.

Координатор

Крышка

		АМ25
		ЗНКЛБЛ01ЛМ
		ЗНКЛДЖ11ЛМ
		ЗНКЛДЖ12ЛМ
		СРСК-М01
		ЗНЖЛБЛ01ЛМ
		ГР-ЗБ01-В
		БКМ100Д
		СКМ-С1
		Л/Н/NT4027C
		СКМ-5ЗБС
		АМ25
		GWA1531
		HS2CM-N-DC
		Е1757
		Э1926
		Э2102
		Э2103
		5128. 1
		57008000
		ЗСТЙ-СМ-1СРЗГ-ЕС
		ДТ82ЛЕ
		067776
		067726
		TI0001-крышка
		TI0001-выключатель шторки
		ТС130Ф
		QS-Зигби-C01
		ГДК311ЗБК1
		СК400ЗБ
		12128
		МС-108ЗР
		АМ43-0,45/40-ЭС-ЭБ
		СИН-4-РС-20
		В40КЗ
		HDM40PV620
		HDM40PV620
		РОБ_200-010-0
		МЭГ5165-0000
		S520567
		В50150
		МЭГ5113-0300
		ZSTY-SM-1CTZG-US-W
		СР-ЗГ9080А
		АМ43
		QS-Zigbee-CP03
		М515ЭГЗТ
		ПДЖ-ЗГД01
		ДЖ1-Р
		Дж1
		14594/16494/19594/20594
		СМ-SW101-CZ
		Д10110
		ИС-МТ750
		М515ЕГБ
		ЗМ85ЭЛ-2З
		ЗМ79Э-ДТ
		БКМ500ДС-ТИЗ
		ЗМ-CSW002-D
		АМ15
		ЗМ25РХ-0,8/30
		ЗМ85ЭЛ-1х
		М2805ЭГБЗТН
		ЗМ25ТК

Диммер

		ХГЗБ-02А
		ХГЗБ-4Д
		ХГЗБ-4Д-УК
		81849
		AU-A1ZB2WDM
		ЗРД-В
		ГЛ86ЗТД11
		Л/Н/NT4411C
		HK-DIM-A
		ЭДМ-1ЗБА-ЕС
		ЭДМ-1ЗАА-ЕС
		ЭДМ-1ZBB-ЕС
		ECO-DIM. 05
		ECO-DIM.07
		4523410
		43080
		43090
		43113
		ZG102-BOX-UNIDIM
		ZG302-BOX-РЕЛЕ
		ЗБ006-Х
		45857ГЭ
		45852ГЭ
		GL-SD-001
		ИКЗБ-Р11Д
		ИКЗБ-Р12Д
		49344
		511. 201
		5120.11
		5120.111
		ВЗМ31-СН
		ID-EU20FW09
		ID-UK21FW09
		ЗСТЙ-СМ-1ДМЗГ-ЕС
		9106
		9134
		067771
		Х706У
		ДГ6ХД-1БВ
		ЛВС-ЗБ500Д
		QS-Zigbee-D02-TRIAC-L
		QS-Zigbee-D02-TRIAC-2C-L
		QS-Zigbee-D02-TRIAC-LN
		QS-Zigbee-D02-TRIAC-2C-LN
		12АБ
		МЛ-СТ-Д200
		СИСВД01
		ССВД01
		МС-105Z
		МС-105Б
		4512700
		1402755
		НИВ-ЗК-ОФД
			031
		ЗБ-1026
		РОБ_200-011-0
		РОБ_200-004-0
		РОБ_200-006-0
		РОБ_200-014-0
		РОБ_200-018-0
		СМ314
		СМ309
		СМ323
		СМ311
		545D6102
		У201ДСТ600ЗБ
		У202ДСТ600ЗБ
		41EPBDWCLMZ/354PBDMBTZ
		В50100
		Нх4516
		HLC610-Z
		HLC610-Z
		ХЛД503-З-КТ
		ДМ2500ЗБ
		АВ2010/16
		ZSTY-SM-1DMZG-US-W
		СР-ЗГ9101САК-ХП
		СРП-ZG9105-CC
		СРП-ZG9105-CC
		СР-ЗГ9040А
		СР-ЗГ9040А-С
		СР-ЗГ2835РАК
		С24013
		ZW-ED-01

ОВКВ

Свет

		ХГЗБ-07А
		3А12С-15
		ХГЗБ-06А
		9CZA-P470T-A1A
		9CZA-A806ST-Q1Z
		9CZA-G1521-Q1A
		9CZA-M350ST-Q1A
		81809
		81813
		4713406
		4713407
		AJ-RGBCCT 5 в 1
		АДЖ_ЗБ_ГУ10
		ZB_A60_RGBCW
		АДЖ_ЗИГПРОА60
		Л122КБ63х21А9. 0В
		Л122АА63х21А6.5Вт
		Ф122СБ62х32А4.5В
		Л122ФФ63х21А5.0Вт
		К422АК14Д41х240.0Вт
		К422АК11Д41х240.0Вт
		ДЖВСП001А
		ДЖВСП001А
		ЗНЛДП12ЛМ
		HLQDQ01LM
		СДД13ЛМ
		СДД12ЛМ
		XDD11LM
		ЗНТГМК11ЛМ
		ЗНДДМК11ЛМ
		АУ-А1ГУЗБ5/30
		АУ-А1ВГ125З5
		AU-A1GUZBCX5
		AU-A1GUZBRGBW
		AU-A1GSZ9RGBW
		AU-A1ZBSCGBCX
		ТС0505Б
		33957
		33943
		33948
		33944
		33951
		33946
		2154/1-33
		Ф7К033
		ТС0502А
		421786
		421792
		3420-Г
		53170161
		Б00ТН589ЗГ
		FLS-CT lp
		FLS-CT lp
		ФЛС-ПП лп
		ФЛС-ПП лп
		ЭД-10042
		А9А19А60ВЕСДЗ02
		А9БР3065ВЕСДЗ02
		12227
		12253
		12254
		12252
		1
		СРБ01
		ЗИЗБ010
		ЗАХ-BL01-RGBCW
		ZigBee RGBCW Color Li. ..
		ЗИЗБ011-МИНИ
		401311А
		PQC19-DY01
		ПСБ19-SW27
		ПСБ30-SW27
		ГД-ЗКРГБ012
		К05З
		ГЛ-ФЛ-004ТЗ
		ГЛ-ФЛ-004ТЗС
		ГЛ-ФЛ-004П
		ГЛ-Д-007П
		ГЛ-Д-005П
		ГЛ-Б-008П
		ГЛ-Г-001З
		ГЛ-Г-001ЗС
		ГЛ-Г-001П
		ГЛ-Б-008ЗС
		ГЛ-Д-005З
		ГЛ-Д-005ЗС
		ГЛ-Б-008З
		ГЛ-ФЛ-005ТЗ
		ГЛ-ФЛ-006ТЗ
		ГЛ-ФЛ-005ТЗС
		ГЛ-ФЛ-005ТЗП
		ГЛ-Б-001З
		ГЛ-Б-001ЗС
		ГЛ-Б-001П
		ГЛ-С-005З
		ГЛ-С-004З
		ГЛ-С-004П
		ГЛ-С-004ЗС
		ГЛ-С-007З
		ГЛ-С-007П
		ГЛ-С-007ЗС
		ГЛ-С-008З
		ГЛ-Д-006П
		ГЛ-Д-003П
		ГЛ-Д-003З
		ГЛ-Б-007ЗС
		ГЛ-Б-007П
		ГЛ-Б-007З
		ГЛ-Д-003ЗС
		ГЛ-Г-002П
		ГЛ-Д-004П
		ГЛ-Д-004З
		ГЛ-Г-007З
		ГЛ-Д-004ЗС
		ГЛ-С-009
		ГЛ-С-009С
		ГЛ-С-009П
		ГЛ-С-008
		ГЛ-К-008С
		ГЛ-К-008С
		ГЛ-С-007
		ГЛ-К-007С
		ГЛ-С-007П
		GL-C-001MC
		ГЛ-МС-001П
		ГЛ-С-006
		ГЛ-К-006С
		ГЛ-С-006П
		GL-H-001
		ZigBee-A60-4. 5-27
		БДХМ8Э27В70-И1
		БРХМ8Э27В70-И1
		1745730V7
		54668161
		ХВ-ГУКСЗБ5
		ХВ-GSCXZB229
		ХВ-CE14CXZB6
		ХВ-GSCXZB269
		ХВ-GSCXZB279
		HALIGHTDIMWWB22
		ХАЛАЙТДИМWWE14
		ХАЛАЙТДИМWWE27
		102
		102
		102
		ДР-ХХ-40
		ИКЗБ-ИВ11Д
		ICZB-B2FC125
		ICZB-B1FC60
		ICZB-B3FC64
		ICZB-B2FC95
		ICZB-DC11
		Л1527
		Л1528
		Л1529
		Т1828
		Т1829
		Л1530
		Т1820
		Т2011
		ИЦПШХ24-30-ИЛ44-1
		Т2035
		Т2037
		Л1531
		LED1924G9
		LED2009C3
		LED1536G5
		LED1649С5
		LED1738G7
		LED1624G9
		LED1935C3
		LED1536G5
		LED1649C5
		LED1925Г6
		LED2002G5
		LED1835C6
		LED1949C5
		LED1733G7
		LED1624G9
		LED1903C5
		LED1649C5
		LED1622G12
		LED1732G11
		LED1934G3
		LED1937T5
		LED1624G9
		LED1836G9
		LED1736G9
		LED1546G12
		LED1545G12
		LED1623G12
		LED1732G11
		LED2003G10
		LED1842G3
		LED1934G3
		LED1936G5
		LED1937T5
		LED1624G9
		LED1836G9
		LED1736G9
		LED2005R5
		LED1923R5
		LED1650R5
		LED1537R6
		LED1739R5
		ICPSHC24-10EU-IL-1
		ICPSHC24-10NA-IL-1
		ICPSHC24-10EU-IL-1
		ИЦПШЦ24-10НА-ИЛ-1
		LED1837R5
		511. 040
		5110.040
		511.050
		511.000
		511.010
		511.012
		5112.8
		8-WW
		07073Л
		07089Л
		07088Л
		07008Л
		07005Л
		07002Л
		07004Л
		07042Л
		РБ 250 С
		РБ 248 Т
		РБ 148 Т
		РБ 245
		РБ 145
		БЭ 220
		АЕ 260
		РБ 165
		РБ 265
		RS 122
		RS 125
		RS 225
		RS 226
		БФ 263
		РФ 263
		БФ 265
		РФ 265
		ФЛ 140 С
		ФЛ 120 С
		ФЛ 130 С
		ОФЛ 120 С
		ОФЛ 140 С
		ОПЛ 130 С
		ОСЛ 130 С
		ПЛ 115
		ПЛ 110
		РГБ 115
		РГБ 110
		РБ 185 С
		РБ 285 С
		BY 185 C
		BY 285 C
		АЕ 280
		РКЛ 110
		РКЛ 240 Т
		РС 230 С
		СЛ 110 М
		СЛ 110 Н
		SL 110 Вт
		СТ 110
		BY 178 Т
		РБ 178 Т
		РБ 278 Т
		РС 128 Т
		РС 227 Т
		РС 228 Т
		РС 229 Т
		УК 110
		BY 165
		РБ 172 Вт
		РБ 175 Вт
		СККВ2401-1
		К2РГБВ01
		ДЖВ-А04-КТ
		ДЖД4101
		322054
		4058075014190
		4058075208421
		4058075208414
		4058075208384
		4058075729063
		4058075729100
		4058075729148
		4058075208377
		4058075728981
		4058075208469
		4058075208391
		4058075729209
		4058075729223
		4058075729247
		4058075208339
		4058075208353
		4058075173989
		4058075208421
		4058075208360
		4058075181472
		4058075208445
		4058075208438
		4058075168572
		А806С-К1Р
		А806С-К1Г
		ЗА806SQ1TCF
		М350СТ-В1Р
		6xy-M350ST-W1Z
		ЗМ350СТВ1ТКФ
		ХГ07878А
		14153905Л
		14153706Л
		14148906Л
		14147206Л
		ХГ06106Б
		ХГ07834Б
		ХГ06492Б
		ХГ06106К
		ХГ06492К
		ХГ07834К
		ХГ06462А
		ХГ06462А
		ХГ06463А
		ХГ06492А
		ХГ06106А
		ХГ07834А
		ХГ06104А
		14149506Л
		14149505Л
		ХГ06467
		МКЛХ-02
		ZL0-CCT-EU-2-V1A02
		ЗЛ	0-ЦКТ-США-В1А02
		ЗЛ
		ЗЛ
		ЗЛ
		ЗЛ
		ЗБ-РГБКВ
		СМИ7040
		S9E27LED9W-RGB-Z
		СМД9300
		СМЛД233-ЗБ
		СМЛД533-ЗБ
		S9GU10LED5-RGB-Z
		СМД4106В-РГБ-ЗБ
		ФУТ035З
		ФУТ039З
		ФУТ038З
		ФУТ036З
		ZLD-RCW
		МС-107Д
		МС-СП-ЛЕ27ВРГБ
		44435
		404004
		404000
		404031
		404008
		404019
		404028
		404036
		404006
		404005
		404024
		3802966
		3802963
		3802964
		3802967
		3802962
		3802961
		3802960
		89665
		НЛ08-0800
		РЛ804КЗБ
		4052899	0
		40528997
		73699
		73741
		АС08562
		4058075816534
		4058075047853
		4058075036185
		4058075148338
		АС08559
		АС08560
		ST8AU-КОН
		4062172044776
		ОВ-ЗСБ1
		ОВ-ЗСЛ1
		ДЛ41-03-10-Р-ЗБ
		100. 110.51
		100.110.39
		100.470.92
		100.424.11
		100.469.xx
		100.001.96
		100.491.61
		100.075.74
		37
		798,15
		500,44
		37
		501.24
		929,6
		929,63
		500,63
		500,45
		50396
		939,99
		500,64
		500,47
		500,48
		500,49
		LTC021
		3418411P6
		3418131P6
		3418631P6
		3417711P6
		3418331P6
		LTW017
		LTW018
		3402931P7
		3417831P6
		3417931P6
		LCD003
		1746630P7
		LTP002
		92 576
		LDT001
		LTF002
		LTF001
		1746330P7
		1746347P7
		5062231P7
		5062431P7
		5062131P7
		5062331P7
		1746130P7
		LTC015
		3216331P6
		3216431P6
		LTC016
		3216131P6
		3216231P6
		92
		LTC013
		LTC014
		3261048P6
		3261030P6
		3261031P6
		32610/30/P7
		LTP008
		ЛЛМ001
		ООО011
		ООО012
		92 76001
		92 75901
		92 76501
		5047230P6
		5047430P6
		5047131P6
		5047131P8
		5047131P9
		1743730P7
		LCF005
		1742030P7
		1742330P7
		LCF001
		LCF002
		5061031P7
		5060931P7
		5060830P7
		5060730P7
		5060731P7
		5045148P7
		5045131P7
		5055148P7
		5055148P7
		40	P6
		LTC011
		40	U9
		4076131P6
		92 54301
		LTP001
		1746547P7
		1743530P7
		LTD009
		LTD010
		1744130P7
		1745730V7
		1744030P7
		1743930P7
		1743830P7
		1744030V7
		40 P9
		40 P9
		4034030P6
		LTC002
		4034031P6
		4033930P6
		LTP003
		40P9
		ЛЦК001
		40	P9
		ЛКП003
		40 P9
		5063231P7
		5063430P7
		5063431P7
		5063130P7
		5063131P7
		5063330P7
		5063331P7
		1744730P7
		1744830P7
		1744430P7
		1744530P7
		LTO002
		LTO004
		LTO001
		5H5
		5 H5
		LCT026
		ООО020
			1
		1743130P7
		1743430P7
		1745430P7
		1745930P7
		1743030P7
		1743230P7
		1734430V0
		92 76801
		92 76401
		92 76701
		92 76301
		ООО010
		92 76201
		92 76101
		ЛКВ002
		40 P9
		LST001
		LST003
		LST004
		ЛКЛ002
		ЛКЛ001
		[«LST002»]
		LCL003
		1741530P7
		1742830P7
		1741730V7
		ЛКС001
		1746730V7
		1746230V7
		1740293P0
		1740193P0
		LWW001
		LWB004
		LTD003
		LDD001
		LDD002
		1745530P7
		1745630P7
		ЛВУ001
		ХМЛ006
		ХМЛ004
		5633030P6
		5633031P9
		LCX002
		5042131P9
		1746430P7
		1746447P7
		5309230P6
		5309030P9
		5309031P8
		5309331P6
		ЛКВ001
		40 P9
		92 52901
		92 53001
		LTP011
		4080248У9
		4080248P9
		LCT020
		4080148У9
		4080148P9
		LWV002
		3261331P6
		3261348P6
		LTC003
		3418931P6
		LTC012
		92 66501
		92 66401
		1743630P7
		LWA017
		LWA012
		LWB014
		LWA002
		LWA003
		LWB006
		LWW003
		92998
		LTA010
		LTA009
		LTA011
		LTA005
		LTA004
		LTA002
		LTA003
		92998
		LWA001
		LTW011
		LTB002
		LTW012
		LTD005
		ЛТЕ001
		ЛТЕ002
		LTV004
		LTA008
		LTV001
		LTV002
		LTG001
		LTG002
		ЛКА006
		ЛКА005
		ДМС004
		ЛКА002
		ЛКА003
		LCT014
		LCT015
		LCT016
		LCT007
		LCT010
		ЛКА007
		ЛКА001
		LCB001
		LCT011
		LCT012
		LCD001
		LCD002
		ЛСЕ001
		ЛСЕ002
		ЛКА009
		ЛКА008
		ЛКГ001
		ЛКГ002
		LCT024
		LCT003
		LCT002
		LWB010
		LWB022
		LWA007
		LWA008
		ЛВФ002
		LWA011
		LWA010
		LWA009
		ЛВЕ001
		LWE007
		LWE002
		ЛВЕ003
		LTA001
		LWA005
		LWA004
		LWO001
		LWV001
		ЛВЕ004
		92 59201
		LWO003
		LWG001
		LWG004
		LWB015
		LTC005
		LTP007
		ООО014
		ООО006
		5412748727401
		5412748727432
		5412748727388
		ХАЛ600
		ХАЛ500
		ХАЛ300
		Э11-Г33
		Е11-Г23
		Э11-У3Е
		Е11-У2Е
		E1A-AC2
		Э11-Н14
		Э11-Н13
		З01-А19НАЭ26
		З01-А60ЕАЕ27
		Z01-CIA19NAE26
		Э11-У31
		Е11-У21
		Э1Ф-Н9Г
		Э13-Н11
		Э11-Н1ЕА
		Э1Ф-Н5Е
		Э1Г-Г8Э
		Э21-Н13А
		Е11-Г13
		Э12-Н14
		Э12-Н1Е
		Э11-Н1Г
		HLD812-Z-SC
		HLC821-Z
		HLC833-Z-SC
		7ЗА-А806СТ-К1Р
		ГП-LBU019BBAWU
		ЗГ1
		484719
		73807
		72567
		71831
		73739
		73740
		72569
		74282
		73742
		73773
		73693
		73741
		75541
		74283
		74696
		74580
		74580
		73889
		676-0030
		151570
		3РСЛ011З
		3РСЛ012З
		ZLED-TUNE9
		ЗЛЕД-2709
		ЗЛЕД-EC2206
		ЗЛЕД-2705
		ТС0502А
		ТС0505Б
		ТС0503А
		ТС0503Б
		ТС0504Б
		ТС0505А
		ТС0504А
		ТС0501Б
		Р9077
		50208695
		ЗБ-СТ01
		ЗБ-ДЛ01
		ЗБ-ДЛ01
		YSR-МИНИ-01
		ЗМ-ДЛ-01
		ХГЗБ-ДЛК4
		rgbw2. zbee27

Замок

Разное

Заглушка

		ХГЗБ-20-УК
		ХГЗБ-20А
		ХГЗБ-20-ДЕ
		ЛДСЭНК02Ф
		81855
		81856
		81848
		АДЖ_ЗИГ_ПЛУГ
		67200БЛ
		К338-З
		ЗНКЗ15ЛМ
		КБЦ15ЛМ
		SP-EUC01
		ЗНКЗ11ЛМ
		КБЦ14ЛМ
		QBCZ11LM
		AU-A1ZBPIA
		AU-A1ZBPIAB
		AU-A1ZBDSS
		ТС011Ф
		З1-034
		ПСМ-С1
		БВ-ШП13
		БВ-ШП15
		GL86ZEUSK1
		6717-84
		3100-Г
		3200-Г
		3200-Гфр
		3200-Где
		4200-С
		4256050-ЖАК
		CMA30035
		СМ-SO306EZ-10
		ПСМ-29ЗБСР
		ПСС-23ЗБС
		ХЛУ2909К
		ПМ-С140-ЗБ
		ПМ-С150-ЗБ
		ПМ-Б430-ЗБ
		ПМ-Б530-ЗБ
		ПМ-Б540-ЗБ
		КБ-Б540Р-ЗБ
		ЭМИЗБ-132
		СПЛЗБ-132
		СПЛЗБ-131
		СПЛЗБ-134
		ЗАГЛУШКА EDP RE:DY
		43100
		43102
		Разъем Zigbee-Великобритания
		ZYZB011-Вилка
		Блок питания ZigBee CC2530. ..
		ТС0121
		СХМП30-И1
		ХС2ЭСК-Э
		ХС2СК
		1613В
		Е1603
		07115Л
		07048Л
		СП 120
		СП 222
		СП 220
		СП 224
		СП 234
		27087-03
		3210-Л
		СПЗ01
		ЗСС-3500
		ПС080
		ПС580
		064879
		067775
		067725
		600391
		ВК35
		WK33
		ВК34
		WP34
		WP33
		WP30
		ДГ15А-1БВ
		ХГ06620
		ХГ06619
		ХГ06338
		ХГ06337
		ХГ06337-Ч
		ХГ06337-ДК
		ХГ06337-ФР
		ХГ06337-СБ
		МКЛХ-03
		ЗС1 118
		ЛВС-ЗБ15Р
		ТС0121
		12050
		MEAZON_BIZY_PLUG
		ЗК-хх-2У
		NAS-WR01B
		Н2Г-СП
		З809А
		170-33505
		552-80699
		S4RX-110
		31930
		АБ3257001НДЖ
		ВСП404
		100. 425.90
		501.31
		ЛОМ005
		ЛОМ002
		ЛОМ006
		ЛОМ001
		ЛОМ007
		ЛОМ008
		ЛОМ003
		ЛОМ009
		ЛОМ004
		160-01
		POTLK-WH02
		РОБ_200-017-0
		СПЭ600
		СП600
		ЭКО09738
		ЭКО09716
		ВДЭ002172
		ССТ711119
		EER40030
		ЖС15
		PP-WHT-US
		E1C-NB6
		E1C-NB7
		SZ-ESW01-AU
		СП2600ЗБ
		ВХ025
		АВ2010/25
		АВ2010/26
		АВ2010/28
		F-ВЫХОД-US-2
		ИМ6001-ОТП05
		F-APP-UK-V2
		GP-WOU019BBDWG
		S40ZBTPB Лайт
		С26Р2ЗБ
		S31 Lite zb
		72922-А
		СРП86-01ОГ
		ТЕРНСИ-LS01
		3RSP019BZ
		WK36
		ПФ161
		ИС-ДЗ005
		ТС011Ф
		ТС011Ф
		СМ-SO306EZ-10
		СА-029
		СМ-SO306
		ЗНКЗ04ЛМ
		ЗНКЗ03ЛМ
		ЗНКЗ12ЛМ
		ЗНКЗ02ЛМ
		LA-PLUG-10Amp
		ЗМ-КСЗБ
		ЛК-011
		ZM-ZBCZ-ЕС

Удаленный

		HR-C99C-Z-C045
		81825
		ДП-ЗСР003
		CTR. UBX
		ЦТР.У
		141L100RC
		МФКЗК01ЛМ
		ВСКГ07ЛМ
		ВСКГ06ЛМ
		WXKG17LM
		WXKG16LM
		ВРС-Р02
		ЗНСКНКГ02ЛМ
		WXKG11LM
		ВСКГ13ЛМ
		WXKG12LM
		ВСКГ02ЛМ
		ВСКГ02ЛМ
		ВСКГ03ЛМ
		ВСКГ03ЛМ
		AU-A1ZBRC
		AU-A1ZBR1GW
		AU-A1ZBR2GW
		ZM-sui1
		ТС0003
		421782
		ХБР2917Э
		КЕЙЗБ-110
		ZWallRemote0
		FreePad
		Зинтерком
		ЭРС-10ТЗБВК-АА
		ЭСВ-4ЗАА-CN
		ЭРС-10ТЗБВБ-АА
		ESW-0ZAA-ЕС
		ЭД-10011
		ЭД-10010
		ЭД-10013
		ЭД-10012
		ЭД-10015
		ЭД-10014
		6АРЦЗАБЖ
		EWSxZG
		ПТМ216З
		ПТМ215З
		PTM215ZE
		РХК07
		2430-100
		ХС2ВДСК-Е
		ХС2ДБ
		ХС1ЕВ
		ХС1RC
		ХС2СС
		HS2IRC
		КЛАВИАТУРА001
		U86KCJ-ZP (HA)
		ICZB-KPD12
		ИКЗБ-КПД14С
		ИКЗБ-КПД18С
		ИКЗБ-РМ11С
		Э1841
		Э2001
		Э1744
		Э1743
		Е1766
		Э1810
		Э1812
		ICTC-G-1
		511. 344
		511.541
		511.557
		07046Л
		РЦ 110
		3450-Л
		ВСЗ01
		WS7
		КПКЛЮЧ
		ЗЛГП18
		ЗЛГП15
		ЗЛГП17
		067774
		0677646
		7 52x 89 или 0 648 84
		067694
		ЗБВС01
		ЗБВС02
		ЗБВС03
		LeTV. 8KEY
		FreePad_LeTV_8
		ХГ06323
		ХГ06668
		ХГ08164
		ЗС232000178
		ЗС230002
		ЗС130000078
		ЗС130000178
		LVS-SC7
		СС600ЗБ
		СС6400ЗБ
		Z3-1BRL
		ЛЗЛ4БВХЛ01
		404011
		404022
		404049
		4512701
		4512719
		4512729
		4512721
		4512705
		4512726
		4512706
		ЗБРК10ВТ
		СЭ21
		CR11S8UZ
		4058075816459
		AC0251x00NJ
		100. 462.31
		500,67
		501,34
		РВЛ021
		РВЛ020
		РВЛ022
		ПЗУ001
		92152X
		ЗБ-3009
		ЗБ-3007
		ЗБ-5004
		ЗБ-5001
		ЗБ-5122
		ЗБ-5121
		ЗБ-5028
		РОБ_200-016-0
		РОБ_200-009-0
		РОБ_200-008-0
		РОБ_200-007-0
		РОБ_200-025-0
		550D6001
		ВДЭ002906
		СК1
		Э1Э-Г7Ф
		МСМ-300-ЗБ
		БСМ-300-ЗБ
		АВ2010/23
		АВ2010/34
		С9ТСЗГБ 1
		С9ТСЗГБ
		С9ЗГБРК01
		IM6001-BTP01
		СНЗБ-01
		СР-ЗГ2858А
		СР-ЗГ2858А
		СР-ЗГП2801К2-ДИМ
		СР-ЗГП2801К4-ДИМ
		СР-ЗГ9001К2-ДИМ2
		СР-ЗГ9001К8-ДИМ
		СР-ЗГ9001Т4-ДИМ-ЕС
		СР-ЗГ9001К12-ДИМ-З4
		СР-ЗГ9001К4-ДИМ2
		SWO-KEF1PA
		73743
		70499
		ТЕРНСИ-PP01
		ТЕРНСИ-SD01
		S57003
		3RSS008Z
		3RSS007Z
		3RSS009Z
		ЗИКТ-202
		ТС0215А
		ТС0218
		03906
		Р7054
		СНК1-ТК
		СНК1-УЭ
		ВКСДЖКГ11ЛМ
		WXCJKG12LM
		ВКСДЖКГ13ЛМ
		ВСКГ01ЛМ
		ЛА-ААН-УИТ-7А
		50208693
		YSR-МИНИ-Z
		ЗМ-ЗС-2
		ЗМ-ЗС-3
		ТБ26-6
		ЗМ-РМ02
		SOS
