Диммер как подсоединить: 3 схемы подключения диммера — монтаж от А до Я с выключателем проходным и без, с клавишами, к светодиодной ленте.

3 схемы подключения диммера — монтаж от А до Я с выключателем проходным и без, с клавишами, к светодиодной ленте.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Схема подключения простого диммера

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:

Или в более развернутом виде:

Схема №1

Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.

К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.

То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.

п.

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.

Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.

Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.

Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.

При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.

Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.

А еще опасайтесь диммеров с подсветкой.

Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.

Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

• кабель двухжильный ВВГнг-Ls 2*1,5мм2

• кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.

• сам диммер

• диммируемый светильник или лампа

• зажимы Ваго или гильзы под опрессовку

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.

В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.

Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.

Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.

По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).

Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил — три.

Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза, N-ноль, Pe-земля.

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.

Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.

Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

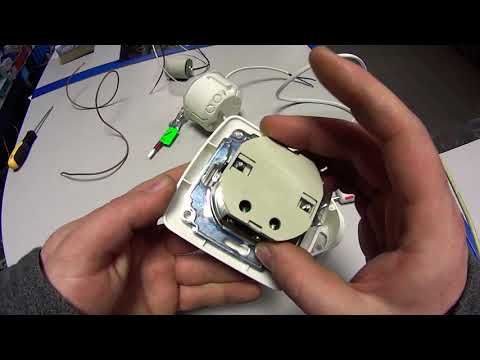

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная «голова», или клавиша.

А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.

Фазу L соединяете с соответствующим разъемом L.

На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.

На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.

Сделать это можно через изолированные гильзы, либо зажимы Wago.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки.

2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

• Lсвет — фаза уходящая на светильник

• L1 и L2 — связь с проходным выключателем

3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

4Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

• фаза пришла в распредкоробку

• ушла с нее на проходной выключатель+вернулась обратно

• ушла на проходной димммер

• вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

3

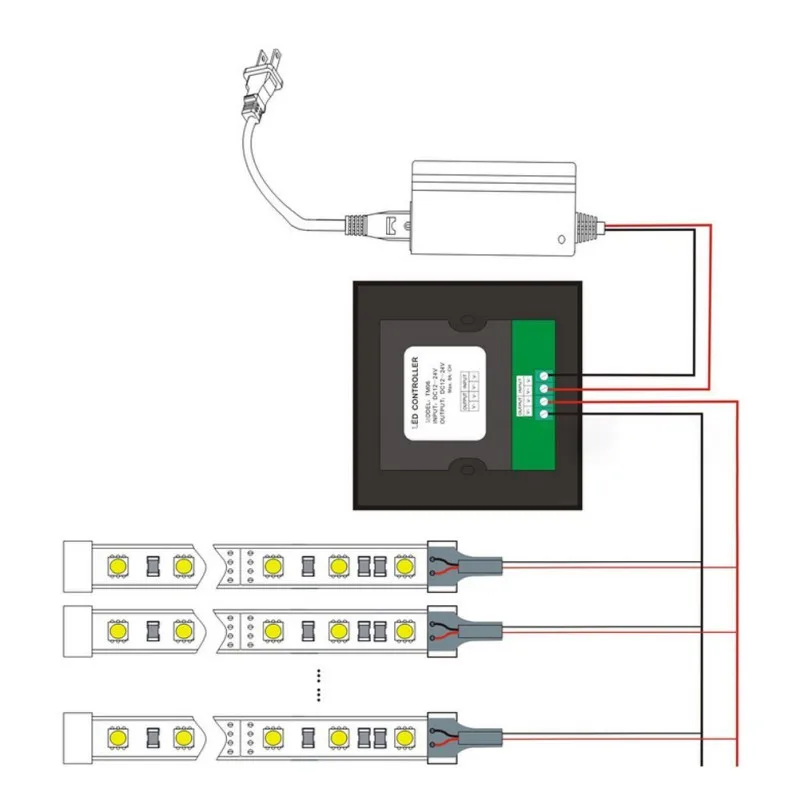

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

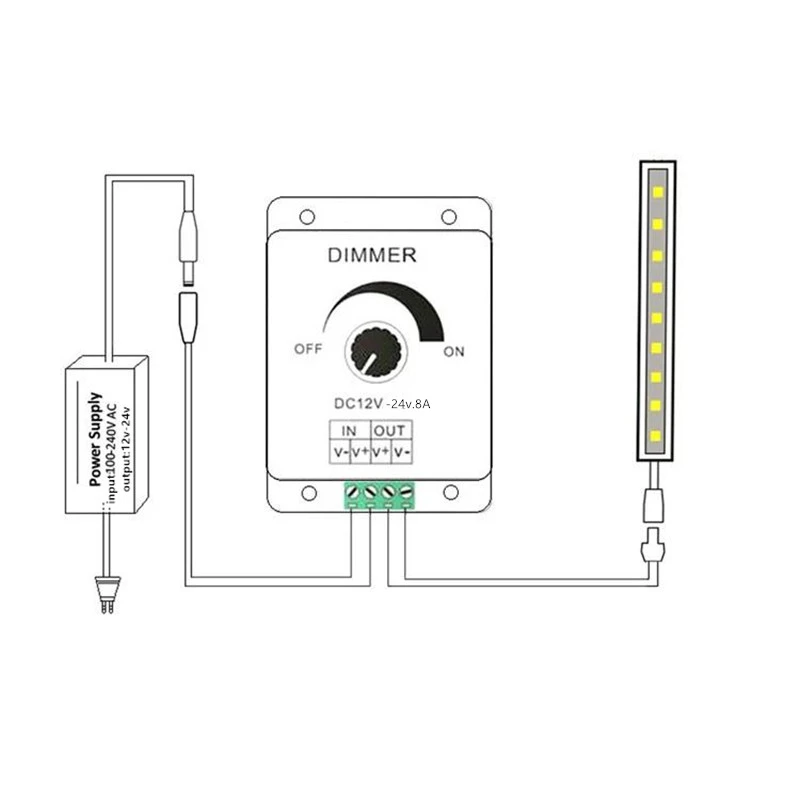

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Модульные диммеры

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. А хороший видеообзор на данный девайс посмотреть ниже.

Источники — https://cable.ru, Кабель.РФ

возможные схемы + инструктаж по подключению своими руками

Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Содержание статьи:

• Виды диммеров и особенности конструкций
• Разбор схем подключения
• Пошаговая инструкция по замене
  • Шаг 1 — отключение осветительного контура
  • Шаг 2 — демонтаж обычного выключателя
  • Шаг 3 — установка регулирующего прибора
• Советы по выбору и использованию
• Выводы и полезное видео по теме

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от , который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от , способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить ?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести , первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

• меняют проводку или убеждаются в пригодности старых кабелей;
• если нет отдельного автомата в электрощитке, устанавливают его;
• подготавливают место для монтажа;
• выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Главное на этом этапе – найти правильный способ снять хрупкие детали, не повредив их. Если не получается подцепить клавишу пальцами, применяют узкий предмет типа шлицевой отвертки

Удалить первый элемент сложно, а второй гораздо проще, так как освобождается окружающее рабочее пространство и можно легко захватить деталь пальцами и снять ее с посадочного места

Рамка, обрамляющая механизм выключателя, обычно устанавливается простым защелкиванием, поэтому для удаления ее необходимо произвести обратное действие

Корпус с механизмом удерживается винтами, которые откручиваются простой отверткой. Их может быть два – в центре, или четыре – по сторонам

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая — выходящей

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Выводы и полезное видео по теме

Разобраться с простыми конструкциями и ближе познакомиться со сложными светорегуляторами помогут информативные и полезные видеоролики, снятые профессиональными электромонтажниками и домашними мастерами.

Знакомство с покупкой, сделанной по интернету. Диагностика устройства:

Подключение универсального встроенного диммера к выключателю:

В какой последовательности производится монтаж:

Все этапы по установке диммера, от покупки до диагностики, можно произвести самостоятельно. Главные моменты, которым следует уделить особое внимание, – это выбор правильной схемы подключения и соответствие устройства осветительным приборам по характеристикам.

У вас есть практические навыки монтажа диммера и вы можете поделиться советом с посетителями нашего сайта? А может появились вопросы по теме статьи? Пожалуйста, делитесь опытом, задавайте вопросы в блоке под статьей.

Как подключить диммер вместо выключателя

Диммер несомненно является экономически выгодным элементом бытовой электрической сети. С его помощью появляется возможность регулировать яркость ламп, а соответственно уменьшать их мощность и расход электроэнергии, который, если посчитать за год, выливается в ощутимую сумму. Согласитесь, что не всегда в комнатах требуется работа светильников на полную мощность, и лучше эту проблему решить при помощи диммера, чем переделывать проводку и разбивать элементы освещения на группы от разных выключателей света. В этой статье предлагаем повести разговор о том, как выполнить подключение диммера.

Чтобы нам легче было разбираться, как установить диммер своими руками, для начала немного расскажем о том, что представляет собою это устройство и каков принцип его работы.

Содержание

• Область применения
• Виды
• Способы управления диммерами
• Дополнительные функции
• Простейшая схема
• Диммер с выключателем
• Монтаж поворотного диммера

Область применения

Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть». По-другому это устройство часто ещё называют светорегулятором. Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).

Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.

К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя. Это обуславливается характерными особенностями работы регулятора. Сигнал, который присутствует на выходе диммера, имеет не синусоидальную форму, за счёт ключей верхушки этой кривой срезаны. Такой сигнал приведёт к поломке указанной аппаратуры.

С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему. То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать. Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

• Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
• На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
• Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.

   диммер клавишный

4. Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

1. Они могут включать и отключать освещение по установленному таймеру.
2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
5. С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
6. Устройство даёт возможность управлять яркостью света дистанционно.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

1. Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
2. Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
3. У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор. Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
4. Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

• «L-in» – так обозначается фаза-вход;
• «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Как установить диммерный переключатель

Диммерные переключатели всегда находятся в списке лучших быстрых домашних обновлений по одной причине: дешевое, быстрое дополнение может помочь снизить ваши счета за электроэнергию и мгновенно поднять настроение вашего помещения днем ​​и ночью. Кроме того, они полезны для окружающей среды. Хотя мы рекомендуем, когда это возможно, нанять электрика, диммерные выключатели — это один из самых простых способов замены, который вы можете сделать самостоятельно, если у вас есть руки. Просто не забудьте отключить электричество в главном блоке предохранителей, прежде чем приступить к инструкциям и руководству, предоставленным нам Уитни Джонс ниже!

Материалы:

• Dimmer Switch
• Флатехеда отвертка
• Окрутня для головки Филлипса
• Вольтметр
• Стриптер
• Измерение ленты
• Плоши для иглы . перечисленные шаги.

  Диммерный переключатель Lutron Diva C.L

  30 долларов США в Home Depot

  Кредит: Lutron

  Диммерный переключатель Lutron Skylark C.L

  9

  15 долларов в Home Depot

  Кредит: Klein Tools

  Тестер напряжения Klein Tough Meter

  Инструменты

  Удалите старый выключатель

  1. Прежде чем прикасаться к оригинальному выключателю освещения, отключите питание в блоке предохранителей. После этого проверьте выключатель света, чтобы убедиться, что электричество отключено.
  2. Отвинтите пластину переключателя и сохраните ее на случай повторного использования. Большинство диммеров поставляются с пластиной, соответствующей новым размерам, но некоторые изготовлены с учетом стандартных пластин. Проверьте размеры вашего нового диммера, чтобы убедиться, что он подходит.
  3. Откройте диммер и снимите резиновое покрытие с проводов. Освободите не менее 1–2 дюймов медного провода, чтобы обеспечить плотное прилегание к настенным проводам.
  4. Снимите старый выключатель со стены, аккуратно размотав провода от резиновой секции. Проверьте провода с помощью вольтметра, чтобы трижды проверить уровни напряжения.

  Установка однополюсного выключателя

  Однополюсные выключатели — это стандартные выключатели освещения. Они контролируют электричество к одному источнику света. У вас есть однополюсный выключатель, если вы можете включать/выключать свет только с помощью единственного выключателя. Если вы можете выключить свет с помощью другого выключателя, отличного от того, который вы использовали для их включения, перейдите к пункту 9.0023 Секция трехпозиционного переключателя.

  Однополюсные выключатели будут иметь 3 провода: провод под напряжением, провод заземления и контактный провод. В старых домах может быть только горячий провод и заземляющий провод. Если у вас меньше трех проводов, остановитесь и вызовите электрика. Старые или исторические дома могут иметь другую электропроводку и требуют особого внимания при установке.

  У вас есть старый дом с однополюсным выключателем? Размеры ящика менялись со временем. Если ваш диммер слишком велик для места в коробке, используйте измерительную ленту, чтобы измерить разницу. Возьмите канцелярский нож, чтобы расширить пространство в гипсокартоне и разместить новый выключатель перед установкой.

  Прежде чем продолжить, убедитесь, что электричество отключено в главном блоке предохранителей!

  1. Подсоедините провод заземления к соответствующему проводу диммера. Заземляющий провод обычно зеленый или медный и должен быть подключен к нижнему центральному проводу диммера.
  2. Используйте пластиковый колпачок для фиксации двух проводов после намотки, защищая соединение и обеспечивая герметичность. Плоскогубцы с тонкими губками помогут обернуть и закрепить провод в ограниченном пространстве.
  3. Затем соедините красный провод с горячим проводом и закройте их вместе. Обычно они отмечены красным на стене, но могут быть и черными и иным образом приклеены или отмечены.
  4. Подсоедините последний черный провод к оставшемуся путевому проводу в стене, обычно отмеченному белой или черной резиновой отделкой.
  5. Завершите проволочной крышкой.
  6. Большинство диммеров имеют четвертый провод для подключения второго бегунка. Используйте колпачок, чтобы запечатать последний провод и предотвратить его соприкосновение с другими проводами.

  Установка 3-позиционного переключателя

  3-позиционные переключатели позволяют использовать несколько переключателей для управления одним и тем же источником света. Они чаще встречаются в новых постройках, чтобы обеспечить переход в пространства с открытой концепцией, но их также можно найти в домах середины века, которые воплотили в жизнь жизнь с открытой концепцией.

  3-позиционные выключатели также маркируются четырьмя проводами в настенной розетке: проводом заземления, проводом под напряжением и двумя бегунками, позволяющими подключиться к другому выключателю или розетке.

  Прежде чем продолжить, убедитесь, что электричество отключено в главном блоке предохранителей.

  1. Сначала подключите провод заземления к соответствующему проводу диммера. Заземляющий провод обычно зеленый или медный и должен быть подключен к нижнему центральному проводу диммера.
  2. Используйте пластиковый колпачок для фиксации двух проводов после намотки, защищая соединение и обеспечивая герметичность.
  3. Затем подсоедините красный провод к горячему проводу и закройте их вместе. Обычно они отмечены красным на стене, но могут быть и черными и иным образом приклеены или отмечены.
  4. Подсоедините два черных провода (один провод может быть красным с белой полосой) к контактным проводам в стене, которые обычно имеют белую или черную резиновую отделку.
  5. Отделка проволочными колпачками.

  Диммерный выключатель Lutron LED+

  Диммерный выключатель Lutron LED+

  $30 в Home Depot

  Установите новый выключатель

  1. Вставьте новый выключатель
     1. коробка диммера.
     2. Вкрутите новую коробку в стену. Закончите с прилагаемой световой пластиной или замените старую световую пластину и затяните винты.
     3. Убедитесь, что на выключателе нет мусора, и включите электричество на главном блоке предохранителей. Проверьте новый переключатель диммера, включив и выключив его, затемняя по ходу движения. Проверьте розетки и оставшиеся выключатели света в комнате, чтобы убедиться, что при этом не были нарушены соединения розеток. Для трехпозиционных выключателей обязательно проверьте выключатели на обоих выключателях освещения.

     Подписывайтесь на House Beautiful на в Instagram .


     Как установить однополюсный диммер

     По

     Ли Валлендер

     Ли Валлендер

     Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

     Узнайте больше о The Spruce’s Редакционный процесс

     Обновлено 03.02.22

     Рассмотрено

     Ларри Кэмпбелл

     Рассмотрено Ларри Кэмпбелл

     Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

     Узнайте больше о The Spruce’s Наблюдательный совет

     Ель / Кевин Норрис

     Обзор проекта

     Диммерный переключатель — это выключатель света, который регулирует подачу электричества к осветительному прибору с помощью диска, ползунка или какого-либо другого элемента управления, управляющего внутренней схемой. Переключатель может включать свет, выключать его или устанавливать освещение в промежуточном диапазоне яркости.

     Установка диммера помогает экономить энергию и создает расслабляющую атмосферу в любой комнате. Для большинства самодельщиков довольно простой задачей является установка однополюсного диммерного выключателя, который управляет светильником с помощью одного настенного выключателя. Существуют также трехпозиционные диммеры, предназначенные для управления освещением с двух мест выключателя, но обычно они работают и для однополюсных установок. Большинство новых диммеров также работают со всеми типами ламп (лампы накаливания, галогенные или регулируемые люминесцентные люминесцентные лампы и светодиоды).

     Диммеры и светодиодные лампочки

     Традиционные диммеры были разработаны для стандартных ламп накаливания, и когда устанавливаются новые светодиодные лампочки и осветительные приборы, эти старые диммеры иногда не обеспечивают такой же степени управления освещением. Иногда вы обнаружите, что диапазон затемнения несколько уменьшается или что светодиодные лампы не отключаются при самых низких настройках затемнения. Иногда светодиодные лампы слегка мерцают в сочетании с диммером старого образца.

     Чтобы избежать проблем, обязательно купите диммер, предназначенный для использования со светодиодными лампочками и осветительными приборами. Большинство этих диммеров также прекрасно работают со стандартными лампами накаливания. Также убедитесь, что светодиодные лампы подходят для использования с диммерными выключателями. Не все светодиодные лампы диммируются, поэтому проверьте маркировку, чтобы убедиться, что они подходят.

     Установка однополюсного диммера

     Установка диммера может немного различаться в зависимости от производителя, поэтому всегда читайте инструкции и следуйте их рекомендациям. Однако большинство диммеров будут следовать аналогичному процессу установки.

     Соображения безопасности

     Замена стандартного выключателя света диммером — это относительно простой проект «сделай сам», но, как и при любом ремонте электрооборудования, существует вероятность опасного или даже смертельного поражения электрическим током. Этот проект лучше всего подходит для домашнего мастера с некоторым пониманием электрических цепей и опытом аналогичного ремонта. Поскольку проекты по ремонту электрооборудования идут, это относительно легко. Но если вы не уверены в своих силах, лучше вызвать электрика.

     Перед работой с любой электропроводкой всегда отключайте питание и проверяйте ток с помощью тестера напряжения.

     Предупреждение

     Опасно втискивать диммер в коробку, которая слишком мала или слишком заполнена проводами, так как ему требуется некоторое пространство для рассеивания небольшого количества тепла, выделяемого во время использования. Если у вас возникли проблемы с установкой диммера, это признак того, что коробка слишком мала. Изготовитель коммутатора может предложить рекомендации по размеру коробки и допустимому количеству проводных соединений. Если коробка слишком мала, лучше всего, чтобы электрик установил электрическую коробку большего размера.

     Смотреть сейчас: Как исправить горячий или гудящий диммер

     Оборудование/инструменты

     • Бесконтактный тестер напряжения
     • Инструмент для зачистки проводов
     • Кусачки
     • Защита глаз
     • Отвертки (крестовая и плоская)
     • Плоскогубцы с тонкими губками

     Материалы

     • Однополюсный диммер
     • Соединители проводов (проводные гайки)
     • Изолента (при необходимости)

     Ель / Кевин Норрис

     1. Выключить автоматический выключатель

        Найдите автоматический выключатель цепи, управляющей выключателем и светильником, и выключите его. Цепи часто маркируются строителями, электриками или предыдущими домовладельцами. Но не думайте, что маркировка правильная; всегда проверяйте питание после отключения выключателя.

        Хотя опасность невелика, взрывы или искрение возможны всякий раз, когда вы отключаете автоматические выключатели. Поэтому профессиональные электрики обычно надевают защитные очки при включении или выключении автоматических выключателей.

        Ель / Кевин Норрис

     2. Снимите крышку переключателя

        С помощью отвертки с плоской головкой осторожно открутите два коротких крепежных винта, которыми внешняя пластина переключателя крепится к существующему переключателю.

        Вы, вероятно, не будете повторно использовать эту пластину для диммера. В большинстве случаев вам нужно будет приобрести специальную пластину, или она может быть включена в комплект переключателя диммера. Тем не менее, вы можете использовать пластину повторно — храните ее до тех пор, пока не убедитесь, что ее можно использовать повторно.

        Ель / Кевин Норрис

     3. Удалите крепежные винты переключателя

        Выворачивайте крепежные винты до тех пор, пока переключатель не будет вытащен из электрической коробки. Взяв переключатель за монтажные хомуты, осторожно извлеките его из коробки. Будьте осторожны, чтобы не прикасаться к винтовым клеммам на боковой стороне переключателя или любым проводам.

        Ель / Кевин Норрис

     4. Проверка мощности

        Используйте бесконтактный тестер цепи, чтобы проверить каждый провод в коробке на наличие тока. Прикоснитесь наконечником тестера к каждой винтовой клемме переключателя. Если он загорается, значит, идет ток; вам нужно будет вернуться к панели автоматического выключателя и найти правильный выключатель для отключения. Если ток присутствует, тестер загорается всякий раз, когда он находится рядом с проводом под напряжением.

        Если ваш новый диммер находится в многоблочной коробке с другими устройствами, такими как розетка или другие выключатели, в коробке все еще может присутствовать ток, даже если цепь, связанная с вашим выключателем, отключена. Отключите все необходимые выключатели, чтобы убедиться в отсутствии тока.

        Если вы не можете определить, какие выключатели нужно включить, вам нужно выключить главный выключатель, который обесточит весь дом.

        Совет

        Всегда проверяйте работу тестера цепей на проводах, которые, как вы знаете, активны. Для бесконтактного тестера вы можете вставить наконечник в пазы на любой розетке с активной цепью, чтобы убедиться, что инструмент работает правильно.

        Ель / Кевин Норрис

     5. Отсоедините провода цепи

        Отсоедините провода цепи, ослабив винтовые клеммы сбоку переключателя и вытащив провода. Если также подключен провод заземления, отсоедините его от зеленого винта заземления. В качестве альтернативы ваш старый переключатель может быть подключен с помощью проволочных гаек. Если это так, просто открутите их и раскрутите провода.

        Если ваш переключатель прикреплен с помощью вставных фитингов на задней панели, вы можете снять их, вставив небольшой гвоздь в прорезь рядом с каждой вставной винтовой клеммой, или просто отрезать их кусачками и заново зачистить. до нужной длины.

        Новый диммерный переключатель будет подсоединен к проводам цепи с помощью гаек для проводов или другого типа соединителя проводов, поэтому провода цепи, возможно, потребуется выпрямить. Расправьте любые петли в медных проводах с помощью острогубцев. Если провода сплющены, надрезаны или повреждены, отрежьте эту часть провода и зачистите 3/4-дюймовую свежую часть.

        Многие новые диммеры больше не имеют клеммных проводов и вместо этого используют винтовые клеммы, которые могут быть похожи на клеммы на переключателе, который вы сняли. Если у вашего диммера нет клеммных проводов, поместите крючок на конец зачищенного провода, оберните винт и затяните винт.

        Ель / Кевин Норрис

     6. Подключение диммера

        Присоединение переключателя диммера к проводам цепи, отходящим от коробки, довольно просто, поскольку обычно для этого требуется всего два провода горячей цепи, прикрепляемые к двум проводам горячей цепи на переключателе.

        • Черный провод на диммере подсоединяется к одному из двух черных проводов в коробке
        • Второй черный (иногда красный) провод на диммере подсоединяется к другому черному проводу в коробке.
        • Зеленый заземляющий провод на переключателе подключается к заземляющему проводу цепи, который обычно представляет собой оголенный медный провод или провод с зеленой изоляцией. Если заземляющий провод цепи был присоединен к металлической коробке в старой установке, заземляющий провод от нового переключателя также может быть присоединен к коробке, поскольку металл обеспечивает соединение с землей цепи.

        Провода цепи и диммерные провода обычно соединяются вместе с помощью проволочной гайки. За разъемом не должно выступать оголенной меди. Если это так, снимите проволочную гайку, отрежьте небольшой кусок проволоки, затем снова прикрепите проволочную гайку.

        Совет

        При использовании некоторых усовершенствованных электронных диммеров подключение проводки может быть несколько более сложным. Например, они могут потребовать, чтобы вы также установили соединение нейтрального провода с выключателем. Они также могут потребовать, чтобы горячий провод линейной цепи (тот, который входит в коробку от источника питания) был присоединен к определенному выводу провода. Если у вас есть переключатель такого типа, внимательно следуйте инструкциям производителя или обратитесь за профессиональной установкой.

        Ель / Кевин Норрис

     7. Заглушка на красный/белый полосатый провод

        Если у вашего переключателя есть дополнительный провод (обычно провод с красно-белой полосой), этот провод не нужен для однополюсной установки; он используется только в трехходовых установках. Для однополюсного приложения закройте этот провод проволочной гайкой. Поскольку проволочные гайки имеют тенденцию отрываться от отдельных проводов, обмотайте короткий отрезок изоленты вокруг проволочной гайки и провода, чтобы скрепить их.

        Ель / Кевин Норрис

     8. Завершить установку

        Установка диммерного выключателя обратно в электрическую коробку может быть затруднена из-за массы проводов внутри коробки и размера диммерного выключателя. Аккуратно сложите провода и аккуратно заправьте их в коробку. Их нужно будет отодвинуть как можно дальше назад, чтобы освободить место для корпуса диммера.

        Подойдите к сервисной панели и снова включите автоматический выключатель. Вернитесь к диммеру и проверьте его работу.

        Привинтите диммер к электрической коробке, ввернув крепежные винты в резьбовые отверстия на коробке. По мере затягивания винтов переключатель будет подталкивать провода глубже в коробку. Убедитесь, что диммерный переключатель находится на одном уровне с внешним краем коробки, затем прикрепите накладку переключателя.

        Ель / Кевин Норрис

     Подключение к Wi-Fi Smart Dimmer Switch

     Главная страница решений База знаний CE Smart Home и часто задаваемые вопросы Интеллектуальный диммер Wi-Fi — WF500D

     Существует два метода настройки: режим EZ (обычный режим) и режим AP, описанные ниже.

     Сначала убедитесь, что ваш телефон/планшет, используемый для подключения смарт-устройств, подключен к вашей сети Wi-Fi 2,4 ГГц.

     • Устройства CE Smart Home требуют подключения к диапазону 2,4 ГГц.
     • Соединение по умолчанию — Нормальный режим/режим EZ, однако, если соединение Нормальный/режим EZ не удается, попробуйте подключиться в режиме AP.
     • Если у вас есть двухдиапазонный маршрутизатор с диапазоном 2,4 ГГц и диапазоном 5 ГГц в один SSID (имя сети), для подключения используйте режим AP.
     • Если у вас есть двухдиапазонный маршрутизатор с диапазоном 2,4 ГГц и диапазоном 5 ГГц с отдельными SSID (сетевыми именами) и первоначальное подключение не удается, убедитесь, что вы подключены только к диапазону 2,4 ГГц. Если снова не удается установить соединение, попробуйте подключиться в режиме точки доступа.



     После подключения переключателя включите переключатель воздушного зазора в положение ON (вправо).

     Если светодиодный индикатор начинает быстро мигать в течение более ~10 секунд, это значит, что коммутатор уже находится в обычном режиме/режиме сопряжения EZ, и вам не нужно выполнять 5 нажатий, удерживать 6-й шаг, чтобы перевести коммутатор в режим сопряжения.

     Если светодиодный индикатор несколько раз мигает после включения воздушного зазора, а затем останавливается: это нормально, но диммер НЕ находится в режиме сопряжения; выполните следующие действия, чтобы перевести коммутатор в режим сопряжения и выполнить подключение.

     Выключатели освещения — нормальный/режим EZ:

     Светодиодный индикатор сопряжения (в нижней части диммера) должен быстро мигать (2 раза в секунду) при инициализации соединения в обычном режиме.

     Пожалуйста, проверьте настройки вашего телефона/планшета, чтобы убедиться, что вы подключены к диапазону Wi-Fi 2,4 ГГц.

     Если после подключения диммера и включения переключателя воздушного зазора светодиодный индикатор не начинает [последовательно] мигать автоматически, выполните следующие шаги, чтобы инициализировать быстро мигающий светодиодный индикатор:

     • Убедитесь, что переключатель воздушного зазора в нижней части диммера включен
     • Быстро нажмите верхнюю кнопку-манипулятор 5 раз подряд. При шестом нажатии нажмите и удерживайте в течение 5-8 секунд и отпустите, как только вы увидите, что светодиодный индикатор быстро мерцает / мигает (это очень тонко). После отпускания подождите 5 секунд, после чего светодиод должен начать быстро мигать.

     Когда светодиодный индикатор начнет быстро мигать, в приложении CE Smart нажмите «Добавить устройство», нажмите выключатели, введите имя сети Wi-Fi 2,4 ГГц и соответствующий пароль сети 2,4 ГГц (с учетом регистра), нажмите «Далее», подтвердите быстро мигает, нажмите «Далее», чтобы подключить коммутатор. Во время подключения светодиодный индикатор перестает мигать. Это нормально.

     См. советы ниже, если у вас возникли проблемы с миганием светодиодного индикатора на Smart Dimmer:

     • Светодиод начнет быстро мигать через 3-5 секунд после отпускания манипулятора. Убедитесь, что вы даете ему время, чтобы начать мигать.
     • Мерцание, которое вы ищете (которое сигнализирует вам о том, что нужно отпустить захват), очень тонкое; не удерживайте весло более 10 секунд.
     • Попробуйте считать вслух, удерживая 6-е нажатие до «шесть-1000» — быстро нажмите верхнюю кнопку 5 раз, при шестом нажатии и удерживайте, считая 1-1000, 2-1000, 3-1000, 4-1000, 5-1000 , 6-1000. Отпустите и подождите 5 секунд, пока светодиод не начнет мигать.
     • Если вы пытаетесь выполнить процесс более одного раза, держите переключатель воздушного зазора включенным между попытками.

     Выключатели освещения — РЕЖИМ AP :

     Светодиодный индикатор должен медленно мигать (1 раз каждые 2 секунды) при инициализации соединения.



     Чтобы попытаться подключиться в режиме точки доступа, выполните следующие действия:

     Сначала убедитесь, что светодиод на коммутаторе быстро мигает; если вам нужна помощь на этом шаге, пожалуйста, посмотрите выше в «нормальный/режим EZ», чтобы узнать, как заставить переключатель быстро мигать.

     Как только светодиод быстро начнет мигать на переключателе, вы завершите описанный ниже процесс; цель состоит в том, чтобы светодиод переключателя медленно мигал (1 раз каждые 2 секунды):

     • Быстро нажмите верхнюю кнопку переключателя 5 раз подряд. При шестом нажатии нажмите и удерживайте в течение 5-8 секунд и отпустите, как только вы увидите, что светодиодный индикатор быстро мерцает / мигает (это очень тонко). После отпускания подождите 5 секунд, после чего светодиодный индикатор должен медленно мигать.
     • Когда светодиод начнет медленно мигать, откройте приложение CE Smart, нажмите «Добавить устройство», нажмите выключатели, введите имя сети Wi-Fi 2,4 ГГц и соответствующий пароль сети 2,4 ГГц (с учетом регистра), нажмите «Далее», затем в окне в правом верхнем углу выберите «EZ Mode», затем AP Mode . Убедитесь, что индикатор медленно мигает, и нажмите «Далее», чтобы продолжить.
     • Появится всплывающее сообщение, нажмите «перейти к подключению» или подключитесь сейчас. Вы попадете в настройки Wi-Fi, чтобы подключиться к имени точки доступа Wi-Fi диммера.
     • Найдите имя точки доступа устройств «CESmart-xxxx» или «SmartLife-xxxx» и коснитесь для подключения.
