Освещение у нас в домах становится все более сложным. Часто оно имеет несколько уровней — многоуровневое освещение теперь почти норма. А еще стало популярным использовать регулировку яркости света. Это, конечно, удобно — задавать тот уровень освещения, который необходим в конкретное время. Часто реализуют это при помощи диммеров. Это небольшие устройства, которые позволяют регулировать яркость свечения ламп. Хотя это и не единственное решение. Например, на стадии ремонта можно распланировать освещение так, что регулировать яркость ламп просто не будет необходимости. Но использование светорегуляторов проще, если ремонт далеко позади, а хочется иметь возможность изменять освещение. Вот тогда и используют эти устройства. О том, какие бывают светорегуляторы, как подключить диммер вместо старого выключателя или «поставить его с нуля» и поговорим дальше.

Содержание статьи

• 1 Виды диммеров
• 2 Принцип работы
  • 2. 1 Современные виды
• 3 Что лучше: специальный регулятор для светодиодных ламп или диммируемые модели
• 4 Виды корпуса и способа управления
• 5 Как подключить диммер: схемы, способы
  • 5.1 Подключаем выключатель с диммером
  • 5.2 Последовательно с выключателем
  • 5.3 Подключить лампочку через диммер
  • 5.4 Со светодиодными лампами и лентами

Виды диммеров

Часто используются осветительные приборы разного типа: лампы накаливания — обычные и галогенные, светодиодные лампы и ленты, лампы дневного света и экономки. Иногда в одном помещении присутствует несколько типов ламп. Но вот в чем проблема: под разные типы ламп требуются различные типы светорегуляторов. Есть, конечно, универсальные диммеры, но стоимость их высока.

Диммеры отличаются не только по внешнему виду, но и по типу ламп, с которыми они работают

Итак, первоначально надо купить нужный диммер. Это важно, так как далеко не все регуляторы, которые хорошо работают с обычными лампочками накаливания, могут регулировать экономки или светодиодные лампы. Давайте разбираться какими бывают диммеры и как их выбрать. Они отличаются по типу нагрузки:

• Для ламп накаливания, включая галогенные, работающие от 220 В.
• Галогенные лампы постоянного тока (электронный трансформатор на 12 В).
• Для светодиодных и люминесцентных ламп со стандартным патроном.
• Универсальные.

Это схема регулятора яркости для галогенных ламп на 12 В

То есть, сначала покупаете лампу, затем под тип используемых лампочек подбираете диммер. Причем, необходимо учитывать еще и потребляемую мощность. По мощности диммеры бывают следующих типов:

• Небольшой мощности — от 200 Вт до 1000 Вт. Очень часто совмещены с выключателем, но могут быть и в виде отдельного устройства. Второй тип устанавливается в такой же подрозетник, как и обычный выключатель.
• Мощные — выше 1000 В обычно монтируются в электрическом щите, устанавливаются на DIN- рейку, но в быту используются редко. Разве что для регулирования мощности ТЭНов и другой подобной нагрузки.

Схема диммера на тиристоре — для обычных ламп и индуктивной нагрузки (не для емкостной, к которым относятся почти все лампы со встроенными преобразователями тока)

При выборе мощности димера, следует предусмотреть запас в 20-30%. В таком случае компоненты устройства будут работать в оптимальном режиме, что продлит срок эксплуатации. При работе «на грани» или с перегрузкой, диммеры быстро выходят из строя — через пару лет. Если в сети часто скачет напряжение, это еще усугубляет ситуацию. Так что «запас» у светорегулятора по мощности должен быть. После того как выбрали тип, можно думать, как подключить диммер.

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.

Что лучше: специальный регулятор для светодиодных ламп или диммируемые модели

Предположим, что регулятор света у вас стоял и успешно работал с лампами накаливания. Вы решили сэкономить — поставить светодиодные или люминесцентные лампы, но они со старым регулятором не работают. Иногда приходит идея купить диммируемые лампы, а регулятор не менять. Оно вроде понятно — лампочки проще вкрутить, чем думать, как подключить диммер. Но есть у этого решения большой мину — диммируемые лампы дорогие и есть далеко не везде. И еще — на малом напряжении диммируемые, все-таки, могут моргать или попросту гаснуть. Так что, если ламп достаточно много, возможно стоит купить «специальный» диммер для светодиодных ламп, а сами лампочки поставить любые — лишь бы не давали стробоскопического эффекта. Если посчитать, это может оказаться более выгодно.

Схема диммера для светодиодных ламп (без трансформатора на железном сердечнике)

Заменить старую модель на новую, труда не составит. Разве что вы купите диммеры Legrand. Они очень надежны, хорошо работают, но корпус имеют другой. Под них нужна специальная коробка. Можно попытаться поставить в «стандартную» для нас, но внешний вид при такой установке до ума довести тяжело — надо чем-то закрыть пустоты по краям.

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Как подключить диммер: схемы, способы

Вызывать электрика для установки диммера совсем не обязательно. В его подключении ничего сложного нет. Понадобится только отвертка. Как и на обычный выключатель, на совмещенный со светорегулятором, заводится фазный провод. Если у вас разводка проводки сделана под «обычные» выключатели, их просто заменяем на регулируемые.

Вообще, установка выключателя с диммером даже проще чем обычного. У них зажимы для проводов выведены на задней крышке. Зажимы, обычно «под винт». То есть, откручиваем немного винт (на пару оборотов), вставляем зачищенный от изоляции проводник, затягиваем винт. Зачищаем изоляцию так, чтобы винт упирался в медь. Но длина оголенного проводника не должна быть слишком большой — нельзя чтобы из контакта торчал голый провод.

Как подключить диммер. Все даже проще, чем с обычным выключателем

Единственное о чем надо помнить — перед тем как подключить диммер, отключите питание. Выключаем автоматы в щите или выкручиваем пробки — у кого что. И не забудьте оповестить домашних — вдруг кто-то не в курсе, что вы работаете и могут включить питание.

Подключаем выключатель с диммером

Если вы заменяете обычный выключатель на диммируемый, проблем вообще никаких. Схемы подключения диммера и выключателя ничем не отличается. Сравнивайте сколько угодно. Все один в один. Только надписи на картинках разные.

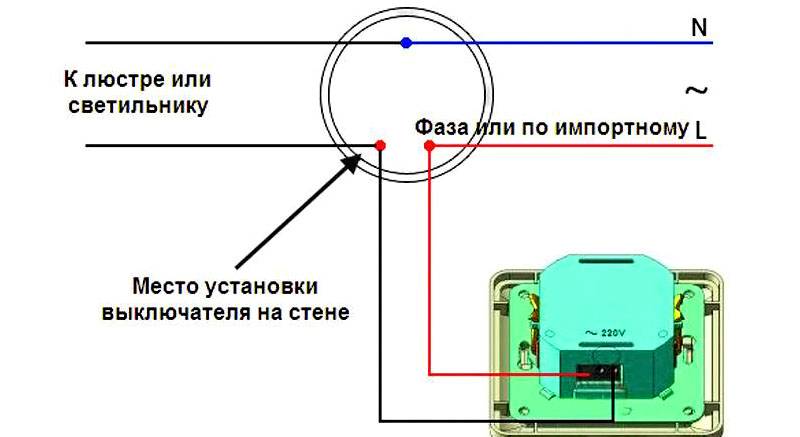

Схема подключения диммера с выключателем: все точно так же как с обычным

Все так же на выключатель/светорегулятор заводится фаза, а нейтраль и земля идут напрямую на светильник. Если у вас стоит выключатель, разобрали его, вынули из подрозетника, открутили провода, прикрутили в том же порядке проводники к диммеру, установили его на место, закрепили. Все.

Не изменяется ничего и если вы хотите подключить диммер вместо проходного выключателя. Находите модели проходных переключателей с возможностью регулирования яркости, и просто ставите его вместо старого, сохраняя порядок подключения проводов.

Последовательно с выключателем

Если диммер — отдельное устройство, его можно и установить отдельно. Это может быть удобным в спальне. Выключатель располагают возле двери, а регулятор яркости света ставят рядом с кроватью. Удобно — нет необходимости вставать чтобы сделать свет ярче или создать более уютную обстановку. Правда, в этом случае будет удобнее поставить два проходных выключателя. Тогда чтобы выключить свет тоже не надо будет вставать. И в этом случае тот выключатель, что возле кровати, тоже лучше взять с диммером, или поставить отдельное устройство — после выключателя.

Как подключить диммер после выключателя

Несколько слов пояснения к схеме. Провод нарисован один, так как второй — нулевой — идет к светильнику напрямую. На выключатель или на диммер заводится только и исключительно фаза. Так что провод, который пришел с выключателя, заводим на вход светорегулятора, а с его выхода провод тянем к светильнику.

Подключить лампочку через диммер

Если вы хотите подключить обычную лампочку через светорегулятор. Это, кстати, можно провернуть с обычной настольной лампой — вместо или вместе с обычной кнопкой установить регулятор яркости. По сути, мы реализуем ту же схему, что представлены в предыдущем пункте. Надо установить регулятор яркости лампы в разрез одного из проводов. Обращаем внимание — только одного из двух.

Диммер на шнуре к лампе

Для этого шнур питания разрезаем, концы зачищаем. Два конца от двух кусков кабеля сращиваем, изолируем. Другие два конца — те, которые остались свободны — подключаем к гнездам регулятора. Если найдете специальную модель, которая устанавливается на шнур, предварительно придется снять крышку. Но ничего сложного в этом нет — там либо два шурупа, либо две (или больше) защелки. Внутри вы найдете все те же два разъема под провода. После их подсоединения можно проверять работу.

Со светодиодными лампами и лентами

Если светодиодные лампы питаются от пониженного постоянного напряжения, диммер надо ставить до преобразователя. Стандартные регуляторы интенсивности освещения рассчитаны на работу с переменным напряжением. Поэтому фазу заводят сначала на светорегулятор, затем подают ее на преобразователь. В этом случае провод нейтрали тоже напрямую подается на преобразователь.

Как включить LED лампу постоянного тока через диммер

Есть и второй способ подключения диммера к светодиодам. Если вы купите регулятор яркости, который работает от постоянного напряжения, его надо будет ставить после преобразователя. И неважно, дальше пойдет питание на лампы или на ленты. Зависит это от параметров регулятора яркости освещения.

Если регулятор яркости рассчитан на постоянное напряжение, его ставят после преобразователя

В случае подключения светодиодных лент, также обязательно учитывать мощность регулируемой нагрузки. Она не должна превышать максимально допустимую для диммера. В идеале должна быть меньше хотя бы на четверть.

Как правило, мощность блоков питания значительно ниже, чем диммера. Подключить к нему получается только две-три ленты по 5 метров, если они дают мощное свечение. Ставить на каждый усилитель по регулятору света не всегда разумно. Если есть желание отдельно регулировать разные части освещения (подсветку разных уровней, например) — пожалуйста. Но если это один контур подсветки потолка, например, имеет смысл одновременно регулировать все ленты. Потому что двумя отдельными, вы точно тон в тон не попадете.

Как подключить диммер: установка светорегулятора для светодиодных лент с усилителем

Чтобы решить эту проблему, ставят дополнительный блок питания и усилитель. Диммер на 12 В или на 24 В в зависимости от типа лент. Он один, но регулирует и ленты, которые подключены к нему, и те, что подключены к усилителю. При выборе модели снова-таки надо посчитать мощности (не забывайте про усилитель).

Подключение диммера Legrand Celiane, каталог, отгрузка со склада, доставка по РФ

Лишний раз рекламировать бренд Legrand не имеет смысла. Все, кто хоть раз сталкивался с необходимостью замены или установки розеток и выключателей наверняка хорошо осведомлены об этом бренде и читали множество положительных отзывов. Коллекция Celian выполнена в лучших традициях компании и щедро сдобрена новыми функциональными и дизайнерскими решениями.

Изобретательность конструкторов французского концерна, воплощённая в серии Celian, не обошла стороной и диммеры или светорегуляторы если по-русски. В серии выпускается несколько подобных устройств. Креативный подход воплотился в моделях с сенсорным управлением и определённой модульности всех компонентов серии.

Подключение диммеров Legrand Celian также не доставит проблем. Все необходимые инструкции прилагаются на вкладыше, клеммы маркированы необходимым образом. В ассортименте серии Legrand Celiane, в частности доступны проходные диммеры с тремя клеммами, к которым подключаются дополнительные элементы управления из нескольких мест.

Механизмы диммеров Celian

Диммер — устройство, предназначенное для регулирования яркости осветительного элемента. В коллекцию Celian вошли универсальные и специализированные модели. Они рассчитаны на разные типы ламп и обладают рядом иных технических различий.

Диммер Legrand Celiane с каталожным номером LN-067082 предназначен для диммирования галогеновых ламп (в том числе и с моделями с трансформаторами) и ламп накаливания мощностью 40-600 Ватт. Кроме того, механизм поддерживает плавное включение и выключение в течение 2 секунд. Модель двухпроводная, без нейтрали но может управляться дистанционно кнопками без подсветки.

Диммер Legrand Celiane с каталожным номером LN-067083 поддерживает работу с галогеновыми лампами накаливания, галогеновыми, люминесцентными (с балластом, без него и в компактном исполнении), а также подходит для диммирования светодиодных ламп, имеющих встроенный балласт. Использовать это модель с люминесцентными лампами без балласта с внешним балластом или светодиодными осветительными элементами без балласта не рекомендуется. Дополнительные функции такие же, как и у предыдущей модели.

Поддержка осветительных элементов у диммера с номером LN-067084 совпадает с моделью LN-067083, однако он имеет несколько дополнительных функций: включение с заданным уровнем яркости, запоминание последнего выставленного уровня и постепенное угасание в течение часа. Эта модель диммера проходная и может управляться из нескольких мест одновременно.

Кроме того, в серию Legrand Celiane входят универсальные светорегуляторы, рассчитанные на нагрузку в 1000 Ватт. Они рассчитаны на установку в сдвоенную монтажную коробку и использование рамки на 4/5 модулей.

Лицевые панели и управление

Лицевые панели для большинства моделей выключателей изготавливаются в 4 цветовых вариациях: белый, слоновая кость, титан и графит. 4 лицевых панелей вместе с 45-ю вариантами декоративных рамок в сумме дают 180 вариантов внешнего вида устройства. Кроме того, любой декоративный элемент, который перестал нравиться, всегда можно без особых усилий заменить другим, более подходящим.

Разнообразие серии не ограничивается только внешним видом. В зависимости от собственных предпочтений и размеров бюджета покупатель может выбирать между кнопочными или сенсорными моделями. На кнопочные модели в любое время могут быть установлены лампы подсветки и соответствующие лицевые панели.

Таким образом, серия Legrand Celian предлагает необходимые компоненты для сборки диммера, который будет поддерживать необходимый тип ламп, иметь наиболее подходящий внешний вид и дополнительные функции.

Диммерные выключатели света — Legrand

Делиться

ПечатьОтправить по электронной почте

Диммерный выключатель — это устройство, которое подключается к осветительной арматуре и используется для регулировки уровня освещенности в комнате. Многие домовладельцы установили диммеры в своих жилых помещениях, чтобы добавить атмосферу, сэкономить деньги на счетах за электроэнергию и продлить срок службы лампочек.

Простые диммеры, как правило, управляются вручную, хотя интеллектуальные системы управления становятся все более популярными. Диммерные выключатели можно подключить к умному дому, что даст ему возможность автоматически регулировать освещение в определенное время суток с помощью специальных приложений.

Проще говоря, обычный диммерный выключатель работает за счет уменьшения количества электричества, проходящего через цепь, что, в свою очередь, уменьшает яркость света. Современные диммеры работают, беря электричество, протекающее через цепь света, и быстро включая и выключая его, примерно 120 раз в секунду. Каждый раз, когда это происходит, электричество отводится от лампочки. Когда диммер выключен, этот цикл занимает больше времени, в результате чего свет излучает более низкий уровень яркости. Когда он включен, цикл включения/выключения происходит быстрее, в результате чего свет горит ярче. В индустрии профессионального освещения изменения интенсивности света называются «замираниями».

Увеличение интенсивности света называется «затухание», а уменьшение яркости называется «затухание».

Важность освещения

Возможно, одной из самых важных функций диммерных выключателей является их способность мгновенно преобразовывать атмосферу любой комнаты в доме. Соответствующий уровень освещения имеет большое значение для создания расслабленного и счастливого настроения. Конечно, для разных видов деятельности потребуются разные уровни освещения. Например, когда вы прячетесь под одеялом, чтобы посмотреть фильм, слишком яркое освещение может казаться резким и создавать серьезные отвлекающие факторы (например, блики на экране), что делает просмотр совершенно неприятным. И наоборот, при чтении нужно включать свет, так как тусклый свет может вызывать напряжение глаз.

Уровни освещения также можно регулировать в зависимости от времени суток. Например, умный диммер с таймером может автоматически регулировать освещение в спальне, позволяя человеку медленно просыпаться по мере увеличения интенсивности света. И наоборот, умный диммер с таймером может уговорить человека уснуть, постепенно уменьшая уровень света, пока в комнате не станет темно. Кроме того, некоторые умные диммеры можно настроить на ночной режим. С помощью диммерного выключателя с датчиком движения, когда человек встает ночью, можно настроить автоматическое включение освещения при перемещении по дому, но с более низкой настройкой (например, 20% от максимальной яркости). Это помогает избежать неприятного ощущения, когда приходится щуриться, пока глаза не привыкнут к яркости комнаты.

В дополнение к диммерам, позволяющим регулировать освещение в зависимости от активности в комнате или времени суток, освещение также можно регулировать в зависимости от самой комнаты. Например, в гостиных требования к освещению другие, чем в кухнях. Свет на кухне обычно горит больше, чем в любой другой комнате дома, и потребности в освещении для кухни являются одними из самых специфических. По этой причине двойной диммер часто является хорошей идеей, поскольку он позволяет управлять двумя источниками света с помощью одного выключателя, а его компактный дизайн экономит место. Яркое рабочее освещение под шкафом полезно для приготовления пищи, но при приглушении оно создает прекрасную атмосферу и может, например, красиво выделить плитку на фартуке. Если на кухне есть стол, потолочный светильник с регулируемой яркостью можно затемнить для создания атмосферы во время еды и включить, когда детям пора делать уроки. В столовой сочетание окружающего и акцентирующего освещения может помочь создать «слои света», чтобы обеспечить желаемое впечатление от обеда. Ванные комнаты также имеют очень специфические потребности в освещении, и здесь также будет хорошей идеей двойной диммер. Ванные комнаты со временем трансформировались и превратились в помещения, которые служат удобным спа-убежищем. Правильно спроектированное освещение может передать атмосферу покоя и расслабления, включив слои света, которые освещают рабочие зоны, такие как туалетный столик и душ, и могут освещать остальную часть комнаты теплым светом. Диммируемые выключатели чрезвычайно полезны в этих помещениях, так как всегда приятнее готовиться к новому дню при мягком, приятном свете, а не при резком, непривлекательном освещении.

Как работает диммер?

Современные диммеры предназначены для работы с различными типами лампочек, но есть несколько моментов, о которых следует помнить. Лампы с диммированием будут работать с выключателем без диммера, но лампочки без диммера не будут работать с выключателем с диммером. Все лампы накаливания и галогенные лампочки диммируются, но не все компактные люминесцентные лампы (на упаковке будет указано, если это так). Кроме того, КЛЛ иногда тускнеет только до определенной интенсивности (примерно 10-40% от полной мощности), прежде чем полностью отключиться. А для того, чтобы КЛЛ работала хорошо, диммерный переключатель также должен быть рассчитан на КЛЛ. Суть в том, что КЛЛ-лампа не всегда лучший выбор для использования с диммируемым выключателем света, но эти лампы в любом случае постепенно выводятся из эксплуатации, поэтому с течением времени это становится все меньшей проблемой. Как и в случае с компактными люминесцентными лампами, не все светодиоды могут регулировать яркость, а яркость светодиодов нельзя регулировать с помощью стандартного диммера.

Так как светодиоды потребляют лишь небольшую часть нормальной мощности лампы накаливания, диммер может не регистрировать нагрузку. Это означает, что свет может не иметь заметного затемнения, он может мерцать или полностью выключаться. Чтобы избежать таких ситуаций, выберите светодиодный диммер.

Существует множество типов диммерных выключателей. Вот некоторые из наиболее распространенных:

Поворотный диммер — это самый простой диммерный переключатель, на лицевой стороне которого имеется шкала, регулирующая яркость света. Обычно он поворачивается слева направо и находится на самом низком уровне, когда повернут в крайнее левое положение, и на самом высоком, когда повернут в крайнее правое положение. Большинство поворотных диммеров можно включать и выключать, нажимая на них. Другие поворачиваются полностью влево до щелчка. Эти выключатели света были популярны в 70-х и 80-х годах, хотя их можно найти и сегодня. Ползунковые диммеры работают так же, как поворотные диммеры, за исключением того, что они управляются ползунком, а не циферблатом.

Цифровые диммеры используют цифровую (вместо аналоговой) технологию для более эффективного управления освещением и активируются простым нажатием на переключатель. Цифровые диммеры оснащены качелькой или тумблером для регулировки яркости света. Некоторые модели также предлагают удобные функции, такие как «затухание», которое постепенно выключает свет, чтобы человек мог видеть, как он выходит из комнаты. Другие действуют как диммер датчика движения, который включает свет, когда человек входит в комнату, и выключает его, когда датчики перестают обнаруживать движение.

Интеллектуальный диммер управляется с помощью совместимого приложения или голосовой команды через интеллектуальный динамик. Эти диммеры также могут управляться вручную, если интернет-сигнал временно недоступен. Интеллектуальные диммеры обеспечивают максимальную атмосферу, удобство, экономию энергии и безопасность, позволяя создавать временные графики управления освещением. Интеллектуальный диммер может обеспечить удобство практически в каждой комнате дома, особенно в гостиных, прихожих и спальнях.

Дистанционный диммер работает с помощью пульта дистанционного управления. Это обеспечивает удобство, позволяя контролировать интенсивность света без необходимости подходить к выключателю. Думайте о дистанционном диммерном переключателе как о промежуточном шаге между традиционными диммерами и интеллектуальными диммерами, которые управляются голосом или через смартфон.

Диммерный выключатель — это устройство, которое подключается к осветительной арматуре и используется для регулировки уровня света в комнате, добавления атмосферы, экономии затрат на электроэнергию и продления срока службы лампочек. Существует множество типов диммерных выключателей. Они варьируются от простых диммеров, управляемых вручную, до интеллектуальных диммерных выключателей, интегрированных в «умный дом», имеющих возможность автоматически регулировать освещение в определенное время дня с помощью таймеров или интеллектуальных элементов управления. Нет предела интеллектуальным технологиям, которые связаны со смартфонами, планшетами или настольными компьютерами, и практически неограниченное количество комбинаций может быть сконфигурировано для создания идеального сочетания атмосферы, энергосбережения и безопасности. Домовладелец должен решить, как именно он хочет использовать эту технологию.

обнаружить

Мировое присутствие

Узнать больше

Наши решения

Узнать больше

Наш подход к корпоративной социальной ответственности

Пресса

Узнать больше

электрика — Смущает лишний провод на диммере Legrand

спросил 3 года 3 месяца назад

Изменено 3 года, 3 месяца назад

Просмотрено 1к раз

Замена 3 диммеров и одного однополюсного переключателя в 4-секционной установке на диммеры Legrand и однополюсный переключатель.

Оригинальная проводка лицензированным электриком.

Существующие диммеры имеют R, B, R/W (не подключены) и провода заземления.

Изделия Legrand имеют корпус заземления, что исключает необходимость использования заземляющего провода для каждого диммера. Диммеры Legrand имеют провода с маркировкой Common (B), Neutral (W), 3-Way (R) и I-Pole (R).

Проводка я понимаю кроме провода I-Pole. Существующая установка не предусматривает дополнительного провода, идущего к каждому диммеру. Что мне делать с проводом I-Pole?

• электрика
• проводка
• диммер-выключатель

5

Общий = ЛИНИЯ, 1-полюсный = НАГРУЗКА

Для ваших новых диммеров в однополюсной установке общий провод подключается к проводке со стороны ЛИНИИ (скорее всего к тем проводам, к которым был подключен черный провод старого диммера), а 1 -Полюсный провод подключается к проводке со стороны НАГРУЗКИ (скорее всего к тому проводу, к которому был подключен красный провод старого диммера).
