Диммер подключение: Подключение диммера и установка своими руками

схемы + инструктаж по подключению своими руками. Подключение диммера. Схемы регулятора

Содержание

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

• Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
• На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
• Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.
   диммер клавишный
4. Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

1. Они могут включать и отключать освещение по установленному таймеру.
2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
5. С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
6. Устройство даёт возможность управлять яркостью света дистанционно.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

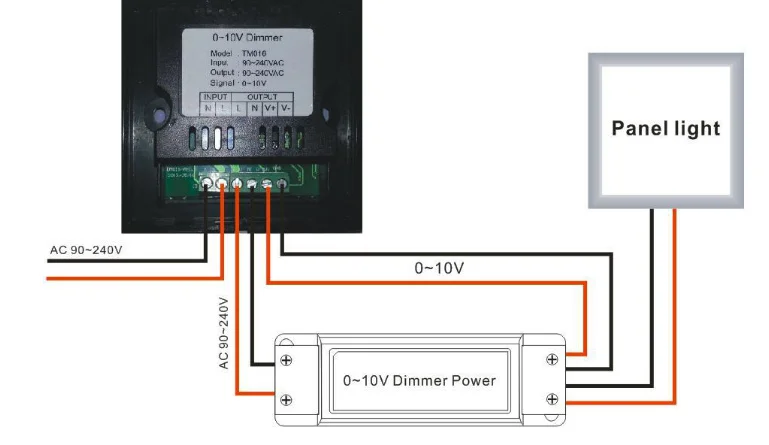

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

1. Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
2. Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
3. У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор. Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
4. Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

• «L-in» – так обозначается фаза-вход;
• «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

От слов – к делу: как подключают диммер

Существуют стандартные схемы подключения диммеров, подходящие для использования в быту. Они представлены ниже:

Так выглядит стандартная и самая простая схема подключения диммера. По ней можно заменить один выключатель на светорегулятор

Схема наглядно демонстрирует подключение проходного диммера. Установить такой можно между ванной и туалетом, например

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать. Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы. Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

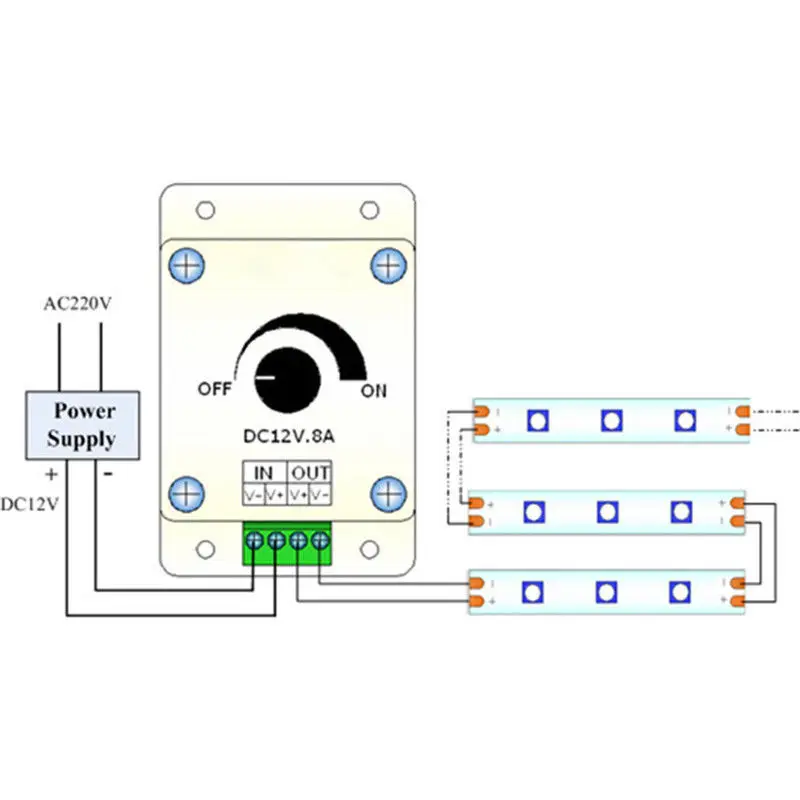

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп.

Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Модульные диммеры — схема подключения

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице. С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся. При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C. Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Диммер – это удобное приспособление для регулирования яркости освещения. Он может использоваться как вместо классического выключателя света, так и вместе с ним. Имея базовые навыки электротехники, можно самостоятельно подключить регулятор света к лампочке. Для этого нужно соблюдать правильность подсоединения проводников и технику безопасности.

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света. Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

1. Отключаем электроэнергию в квартире.
2. Устанавливаем монтажную коробку в углубление.
3. Закрепляем жилы в соответствующих клеммах корпуса.
4. Помещаем корпус в штробу.
5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Наглядный видео урок по подсоединению проводов
