Светоизлучающий диод, называемый сокращенно LED (от light-emitting diode), подобно выпрямительному диоду, использует явления, происходящие на p-n-переходе. Однако выбор материала позволяет не столько обеспечить хорошую проводимость тока в одном направлении, сколько преобразовать энергию тока в световую энергию. Явление преобразования энергии тока в световую энергию называется электролюминесценцией.
Как устроен светодиод?
Светодиоды, как и все полупроводниковые диоды, состоят из полупроводников p-типа и n-типа, соединенных вместе. Полупроводниковые материалы названы в честь доминирующих носителей тока в соответствующем типе материала. В n-типе доминирующими носителями тока являются электроны, которые несут отрицательный — отрицательный заряд, отсюда и название n-типа. В p-типе доминирующими носителями являются дырки, которые несут положительный заряд — положительный, отсюда и название p.
Зонная теория твердых тел утверждает, что валентные электроны, получившие энергию, соответствующую зоне проводимости, оставляют состояние со свободной энергией в валентной зоне.
Это позволяет этому состоянию быть занятым другими электронами с энергией в зоне валентного уровня. Это явление можно описать как движение положительных носителей тока — т.е. дырок (рис. 1.).
В собственном полупроводнике количество электронов и дырок одинаково — каждый валентный электрон, который получает энергию из зоны проводимости, оставляет дырку в зоне проводимости. Количество электронов или дырок увеличивается при добавлении соответствующих легирующих добавок для «подпитки» одного типа носителей тока.
Если соединить p- и n-полупроводник, то в результате явления диффузии электроны из n-полупроводника «переходят» в p-полупроводник и дырки в обратном направлении.
Затем в области перехода электроны и дырки с обеих сторон объединяются. Это в конечном итоге приводит к пространственному распределению заряда на переходе — с повышенной концентрацией отрицательного заряда на стороне p-полупроводника и положительного заряда на стороне n-полупроводника — противоположно типичному распределению носителей в полупроводнике.
Такое пространственное распределение заряда достигает насыщенного состояния и образует барьер, препятствующий дальнейшему движению заряда (рис. 2.).
Если к n-стороне полупроводника приложено отрицательное напряжение, а к p-стороне — положительное, внешнее электрическое поле заставляет электроны на n-стороне двигаться к барьеру, как и дырки на p-стороне. При достижении барьера электроны и дырки объединяются — электроны с энергией в диапазоне зоны проводимости переходят в диапазон энергии валентной зоны, испуская избыточную энергию в виде электромагнитного излучения. Это явление называется радиационной рекомбинацией.
Принцип работы светодиода
Световое излучение светодиода можно представить так, как показано на рисунке 3.
Рис. 3. Схема работы светодиода. Белые точки символизируют дырки, а черные — электроны. Комбинация электронов и дырок на переходе приводит к испусканию фотонов.Энергетическое расстояние между валентной полосой и полосой проводимости называется энергетическим зазором (шириной запрещенной зоны) и обычно обозначается символом Eg.
Когда электрон переходит в более низкое энергетическое состояние, он может испускать избыточную энергию в виде электромагнитного излучения, или он может передать часть этой энергии кристаллической решетке путем увеличения тепловых колебаний. Полупроводники, в которых электроны практически всю свою избыточную энергию излучают в виде электромагнитного излучения, используются для изготовления светодиодов.
Электроны испускают электромагнитное излучение порциями, называемыми фотонами. Энергия фотонов зависит от частоты электромагнитного излучения. Связь между энергией фотона и частотой выражается формулой Планка:
Ef = h * f,
где Ef — энергия фотона, h — постоянная Планка, f — частота фотона.
Когда свет испускается в результате радиационной рекомбинации, энергия фотона приблизительно равна энергии ширины запрещенной зоны Eg.

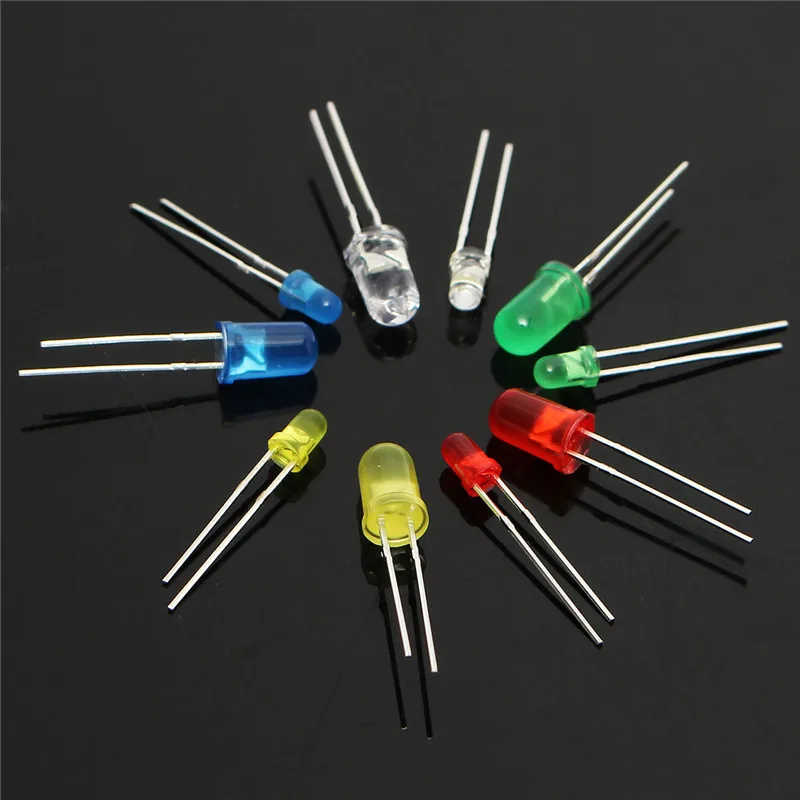

Цвет света, который мы наблюдаем, напрямую зависит от частоты фотонов. Таким образом, цвет света, излучаемого диодом, зависит от величины энергии Eg материала диода.
Для светодиодов используются другие материалы, чем для выпрямительных диодов. Кремний и германий имеют слишком низкое значение Eg и, кроме того, передают часть энергии, потерянной при переходе в валентную зону, кристаллической решетке.
Примеры материалов, используемых для изготовления светодиодов, и цвета излучаемого ими света приведены в таблице:
| Полупроводниковый состав | Цвет испускаемого излучения |
| AlGaAs | красный, инфракрасный |
| AlGaP | зеленый |
| AlGaInP | оранжево-красный, оранжевый, желтый, зеленый |
| GaAsP | красный, красно-оранжевый, желтый |
| GaP | красный, желтый, зеленый |
| GaN | зелёный, синий |
| InGaN | зеленый, синий, ближний ультрафиолет |
| SiC | синий |
| Al2O3 | синий |
| ZnSe | синий |

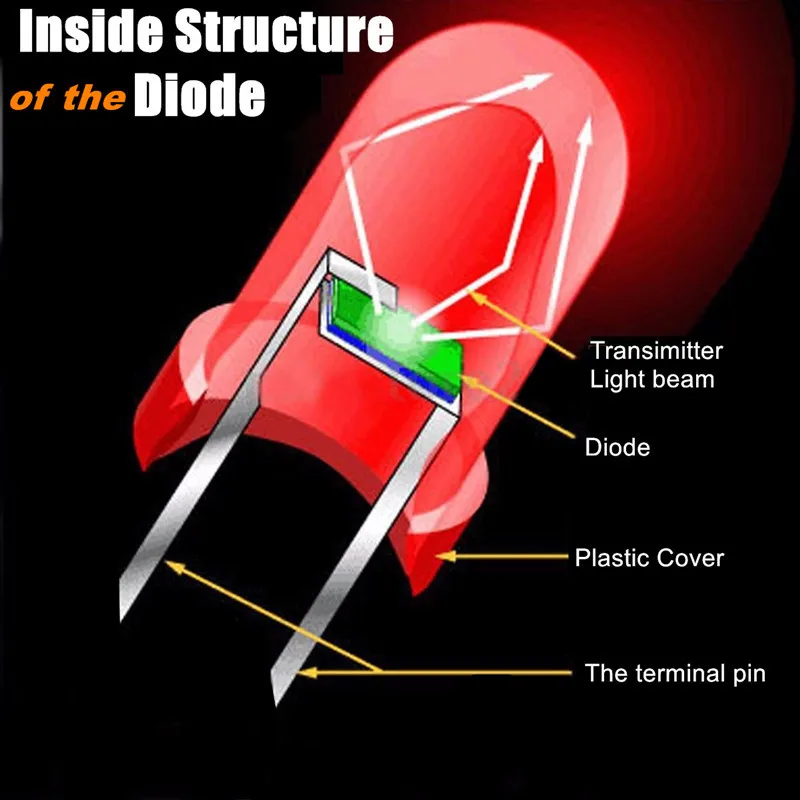

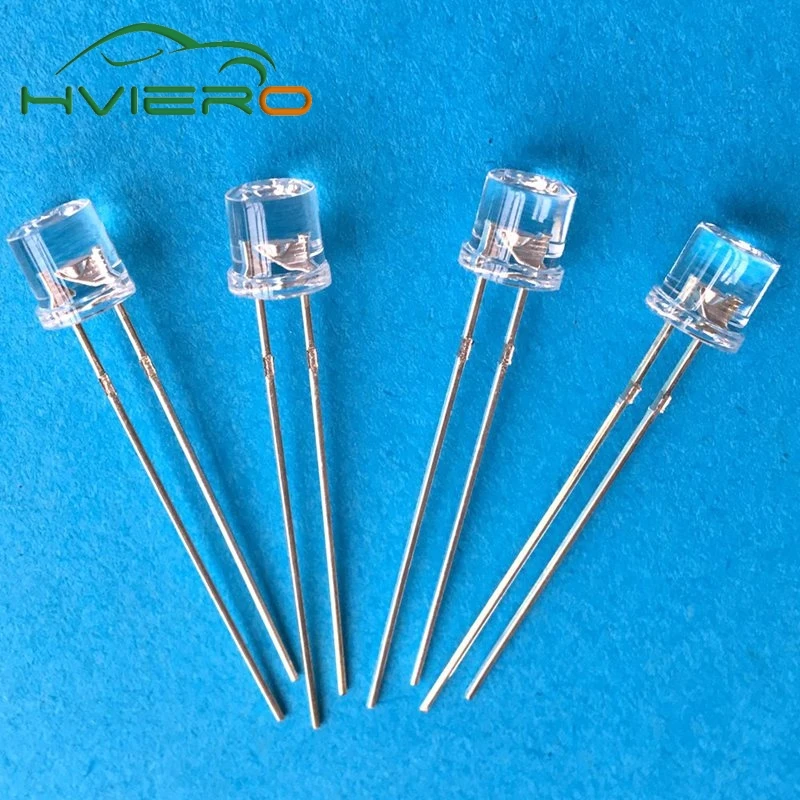

Схема конструкции светодиода показана на рис.
4.

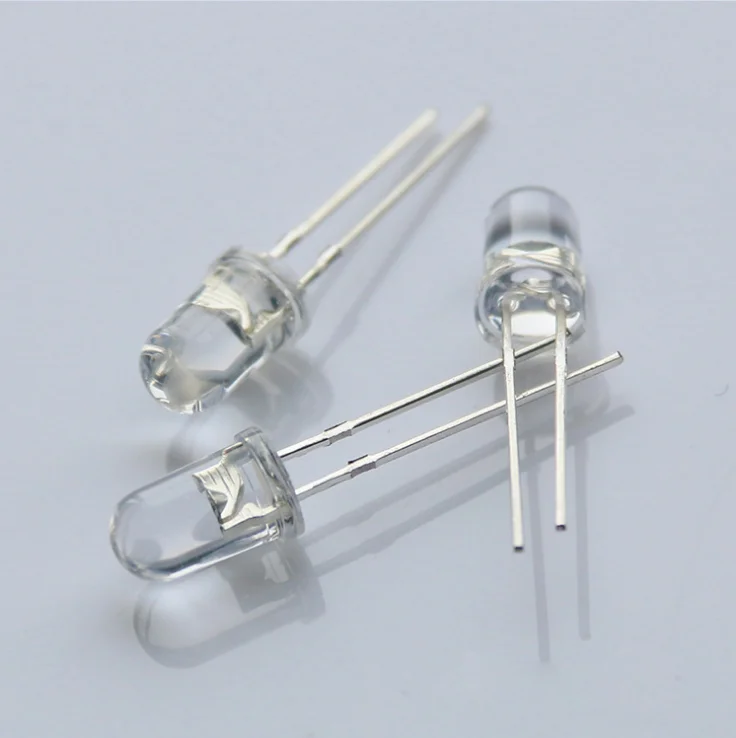

Светоизлучающим элементом является светодиодный чип — т.е. светодиод, задача термопрокладки — отводить выделяемое тепло, а задача линзы — соответствующим образом фокусировать свет, излучаемый светодиодом.
Применение светодиодов
Ширина запрещенной зоны является характеристикой материала диода — именно поэтому диоды по своей природе испускают монохроматическое излучение. Изобретение в начале 1990-х годов диода с синей подсветкой и, соответственно, способность диодов создавать любой цвет света положили начало эпохе светодиодов. Значительное снижение стоимости производства светодиодных источников света в последние годы (например, светодиодные «лампочки» за последние пять лет стали дешевле почти в десять раз) означает, что светодиоды становятся доминирующим источником света практически во всех областях.
Белый свет от светодиодных источников обычно получают тремя способами:

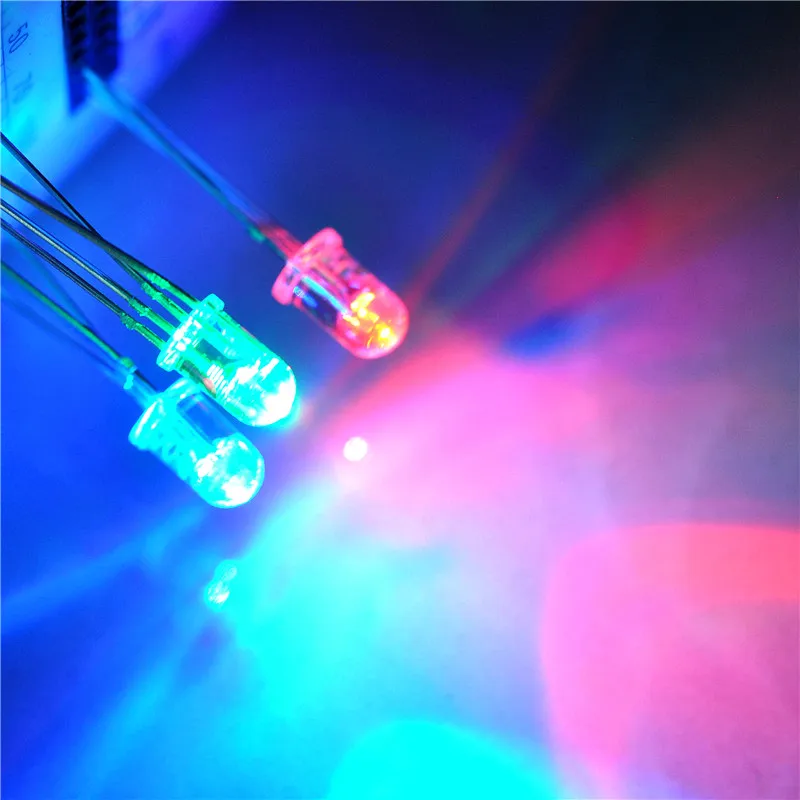

- Три светодиода разного цвета помещаются в один корпус, чтобы в сумме получить белый свет.
Этот тип диодов называется RGB. Если к этому типу диодов подключить регулятор, позволяющий регулировать ток, проходящий через отдельные диоды, то можно получить различные цвета света. - Светодиод, излучающий ультрафиолет, покрыт трехцветным люминофором, который преобразует ультрафиолетовое излучение в белый свет.
- Синий светоизлучающий диод покрыт люминофором, который при возбуждении синим светом излучает желтый свет. При смешивании синего и желтого света получается белый свет.
Этот тип диодов называется RGB. Если к этому типу диодов подключить регулятор, позволяющий регулировать ток, проходящий через отдельные диоды, то можно получить различные цвета света.Основными преимуществами светодиодов являются их эффективность, долговечность — светодиоды могут проработать до 100 000 часов, а также универсальность.
Эффективность источников света описывается величиной, называемой световой отдачей. Световая отдача, обозначаемая буквой , определяет общую мощность полученного света по отношению к мощности электрического тока, который этот свет производит. Она выражается формулой:
η = Ф / P
где Ф — световой поток, а P — мощность электрического тока, потребляемого источником, создающим поток.
Световой поток — это величина, характеризующая мощность излучаемого света, а его единицей является люмен (лм). Световая отдача измеряется в люменах на ватт (лм/Вт). Сравнение световой отдачи различных источников света показано в таблице:
| Источник света | Световая отдача [лм/Вт] | Приблизительный эквивалент традиционных ламп накаливания [единиц] |
| Традиционная лампочка | 5‑20 | 1 |
| Лампа с парами ртути | 15‑25 | 2 |
| Галогенная лампа | 20‑30 | 2 |
| Ртутная газоразрядная лампа | 30‑65 | 4 |
| Энергосберегающая люминесцентная лампа | 40‑100 | 6 |
| Светодиод (LED) | 50‑300 | 6 |
| Металлогалогенная лампа | 80‑125 | 6 |
| Галогенная ртутная лампа | 70‑100 | 7 |
Как видно из таблицы, диоды значительно превосходят по эффективности традиционные источники света: лампы накаливания, галогенные или люминесцентные лампы (флуоресцентные трубки).
Диодам уступают более дорогие натриевые и металлогалогенные лампы, в которых свет излучается в результате разрядов, возникающих в парах металлов. Эти источники используются для освещения улиц, спортивных залов и стадионов.

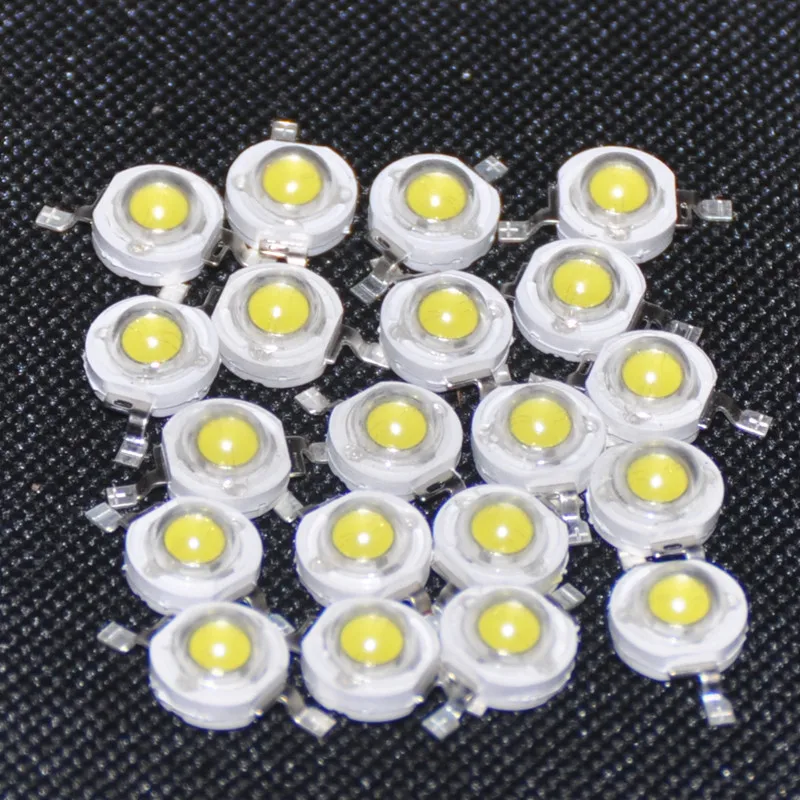

Универсальность светодиодов также является важным преимуществом. Мощность светодиодных источников варьируется от нескольких милливатт до нескольких десятков ватт. Они используются в качестве всех типов индикаторных лампочек в различных типах электрических и электронных устройств. Например: лампочки — индикаторы работы электрических и электронных устройств, индикаторы заряда батареи и т.д.
Светодиоды начали вытеснять традиционные источники света в подсветке ЖК-экранов телевизоров и ноутбуков несколько лет назад, что позволило уменьшить их толщину. Следующим шагом в развитии технологии стало использование органических соединений для производства светодиодов и появление технологии OLED и ее последующих вариантов (AMOLED, Super AMOLED). Дисплеи, изготовленные с использованием технологии OLED, очень тонкие, поскольку не требуют подсветки, так как диоды генерируют свет самостоятельно.
Этот тип дисплея сначала получил широкое распространение в смартфонах, а затем в телевизионных экранах.
В данной статье представлены лишь некоторые из областей применения светодиодной технологии. Практически везде, где используются источники света, можно встретить светодиоды. К вышеперечисленным преимуществам этих светодиодов можно добавить, что они начинают светить сразу после включения, достаточно устойчивы к частоте включений, устойчивы к ударам и влиянию атмосферы, а также могут быть использованы для получения практически любого цвета света.
