Переменный резистор: типы, устройство и принцип работы

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра.

Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью798

#переменные резисторы #резисторы

Тумблеры

24 Ноября 2022 — Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью654

#тумблеры

Как проверять транзисторы тестером – отвечаем

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью2205

#тестеры для транзистора #транзисторы

Как пользоваться мультиметром

24 Ноября 2022 — Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью918

#мультиметры

Выпрямитель напряжения: принцип работы и разновидности

24 Ноября 2022 — Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью1835

#выпрямители напряжения

Переключатель фаз (напряжения): устройство, принцип действия, виды

24 Ноября 2022 — Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью605

#переключатели фаз

Как выбрать паяльник для проводов и микросхем

31 Октября 2022 — Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью741

#паяльник для проводов

Что такое защитный диод и как он применяется

24 Ноября 2022 — Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью1182

#диоды #защитные диоды

Варистор: устройство, принцип действия и применение

24 Ноября 2022 — Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью1061

#варисторы

Виды отверток по назначению и применению

10 Октября 2022 — Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью741

#отвертки

Виды шлицов у отверток

10 Октября 2022 — Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью1331

#отвертки

Виды и типы батареек

24 Ноября 2022 — Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки. Как обозначаются батарейки (маркировка)

Читать полностью1353

#батареики

Для чего нужен контактор и как его подключить

24 Ноября 2022 — Анатолий Мельник

Для чего нужен контактор и как он устроен.

Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью2434

#контракторы

Как проверить тиристор: способы проверки

24 Ноября 2022 — Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью1364

#тиристоры

Как правильно выбрать акустический кабель для колонок

24 Ноября 2022 — Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью1310

#акустические кабели

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 — Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью118

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

24 Ноября 2022 — Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью3870

#варисторы #мультиметры

Герконовые реле: что это такое, чем отличается, как работает

31 Октября 2022 — Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью4992

#герконовое реле #реле

Диоды Шоттки: что это такое, чем отличается, как работает

24 Ноября 2022 — Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.

Читать полностью5747

#диоды #диоды Шоттки

Как правильно заряжать конденсаторы

24 Ноября 2022 — Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью2786

#конденсаторы

Светодиоды: виды и схема подключения

24 Ноября 2022 — Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение. Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью5923

#диоды #светодиоды

Микросборка

10 Октября 2022 — Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции.

МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью3072

#микросборка

Применение, принцип действия и конструкция фототиристора

24 Ноября 2022 — Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием. Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью509

#тиристоры #фототиристоры

Схема подключения теплового реле – принцип работы, регулировки и маркировка

31 Октября 2022 — Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью6197

#реле #тепловое реле

Динисторы – принцип работы, как проверить, технические характеристики

24 Ноября 2022 — Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью3312

#динисторы

Маркировка керамических конденсаторов

24 Ноября 2022 — Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью3367

#керамические конденсаторы #конденсаторы

Компактные источники питания на печатную плату

24 Ноября 2022 — Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью867

#печатные платы

SMD-резисторы: устройство и назначение

24 Ноября 2022 — Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью680

#резисторы

Принцип работы полевого МОП-транзистора

24 Ноября 2022 — Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью3493

#МОП-транзисторы #транзисторы

Проверка микросхем мультиметром: инструкция и советы

24 Ноября 2022 — Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью10379

#мультиметры

Характеристики, маркировка и принцип работы стабилитрона

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью2246

#стабилитроны

Что такое реле: виды, принцип действия и устройство

10 Октября 2022 — Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью307

#реле

Конденсатор: что это такое и для чего он нужен

24 Ноября 2022 — Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью1878

#конденсаторы

Все о танталовых конденсаторах — максимально подробно

24 Ноября 2022 — Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью15058

#конденсаторы #танталовые конденсаторы

Как проверить резистор мультиметром

24 Ноября 2022 — Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью1074

#мультиметры #резисторы

Что такое резистор

24 Ноября 2022 — Анатолий Мельник

Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью5227

#резисторы

Как проверить диодный мост мультиметром

24 Ноября 2022 — Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью14213

#диодные мосты #диоды #мультиметры

Что такое диодный мост

24 Ноября 2022 — Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью491

#диодные мосты #диоды

Виды и принцип работы термодатчиков

24 Ноября 2022 — Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью5299

#термодатчики

Заземление: виды, схемы

11 Октября 2022 — Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью2456

#заземление

Как определить выводы транзистора

24 Ноября 2022 — Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью2592

#транзисторы

Назначение и области применения транзисторов

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью2524

#транзисторы

Как работает транзистор: принцип и устройство

24 Ноября 2022 — Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью12782

#транзисторы

Виды электронных и электромеханических переключателей

24 Ноября 2022 — Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью 1249

Как устроен туннельный диод

24 Ноября 2022 — Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью4728

#диоды #туннельные диоды

Виды и аналоги конденсаторов

24 Ноября 2022 — Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью8678

#аналоги конденсаторов #конденсаторы

Твердотельные реле: подробное описание устройства

31 Октября 2022 — Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью3822

#реле #твердотельное реле

Конвертер единиц емкости конденсатора

24 Ноября 2022 — Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью2615

#конвертеры конденсатора #конденсаторы

Графическое обозначение радиодеталей на схемах

24 Ноября 2022 — Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью5630

#радиодетали

Биполярные транзисторы: принцип работы, характеристики и параметры

24 Ноября 2022 — Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью260

#биполярные транзисторы #транзисторы

Как подобрать резистор по назначению и принципу работы

24 Ноября 2022 — Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью739

#резисторы

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

24 Ноября 2022 — Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью2874

#тиристоры

Зарубежные и отечественные транзисторы

24 Ноября 2022 — Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью2564

#транзисторы

Исчерпывающая информация о фотодиодах

24 Ноября 2022 — Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью29

#тиристоры #фототиристоры

Калькулятор цветовой маркировки резисторов

24 Ноября 2022 — Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью66

#маркировка резиторов #резисторы

Область применения и принцип работы варикапа

24 Ноября 2022 — Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью6515

#варикапы

Маркировка конденсаторов

24 Ноября 2022 — Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью6650

#конденсаторы #маркировка конденсаторов

Виды и классификация диодов

24 Ноября 2022 — Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью459

#диоды

Радиоэлектроника для начинающих — статьи по основам радиоэлектроники для новичка

#МОП-транзисторы #акустические кабели #аналоги конденсаторов #батареики #биполярные транзисторы #варикапы #варисторы #выпрямители напряжения #герконовое реле #динисторы #диодные мосты #диоды #диоды Шоттки #заземление #защитные диоды #керамические конденсаторы #конвертеры конденсатора #конденсаторы #контракторы #маркировка конденсаторов #маркировка резиторов #микросборка #мультиметры #осциллограф #отвертки #паяльник для проводов #переключатели фаз #переменные резисторы #печатные платы #радиодетали #резисторы #реле #светодиоды #стабилитроны #танталовые конденсаторы #твердотельное реле #тепловое реле #термодатчики #тестеры для транзистора #тиристоры #транзисторы #тумблеры #туннельные диоды #фототиристоры

Переменный резистор: типы, устройство и принцип работы

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью798

#переменные резисторы #резисторы

Тумблеры

24 Ноября 2022 — Анатолий Мельник

Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.

Читать полностью654

#тумблеры

Как проверять транзисторы тестером – отвечаем

24 Ноября 2022 — Анатолий Мельник

Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»

Читать полностью2205

#тестеры для транзистора #транзисторы

Как пользоваться мультиметром

24 Ноября 2022 — Анатолий Мельник

Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность

Читать полностью918

#мультиметры

Выпрямитель напряжения: принцип работы и разновидности

24 Ноября 2022 — Анатолий Мельник

Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.

Читать полностью1835

#выпрямители напряжения

Переключатель фаз (напряжения): устройство, принцип действия, виды

24 Ноября 2022 — Анатолий Мельник

Подробная статья о переключателях фаз: устройство и разновидности. Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.

Читать полностью605

#переключатели фаз

Как выбрать паяльник для проводов и микросхем

31 Октября 2022 — Анатолий Мельник

Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.

Читать полностью741

#паяльник для проводов

Что такое защитный диод и как он применяется

24 Ноября 2022 — Анатолий Мельник

В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.

Читать полностью1182

#диоды #защитные диоды

Варистор: устройство, принцип действия и применение

24 Ноября 2022 — Анатолий Мельник

В статье разбирается устройство варисторов: маркировка, основные параметры. Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.

Читать полностью1061

#варисторы

Виды отверток по назначению и применению

10 Октября 2022 — Анатолий Мельник

Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.

Читать полностью741

#отвертки

Виды шлицов у отверток

10 Октября 2022 — Анатолий Мельник

В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.

Читать полностью1331

#отвертки

Виды и типы батареек

24 Ноября 2022 — Анатолий Мельник

Подробная статья о батарейках: виды и типы батереек, как различаются батарейки. Как обозначаются батарейки (маркировка)

Читать полностью1353

#батареики

Для чего нужен контактор и как его подключить

24 Ноября 2022 — Анатолий Мельник

Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.

Читать полностью2434

#контракторы

Как проверить тиристор: способы проверки

24 Ноября 2022 — Анатолий Мельник

Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.

Читать полностью1364

#тиристоры

Как правильно выбрать акустический кабель для колонок

24 Ноября 2022 — Анатолий Мельник

Статья про выбор акустического кабеля: типы и виды акустического кабеля. Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.

Читать полностью1310

#акустические кабели

Что такое цифровой осциллограф и как он работает

20 Сентября 2022 — Анатолий Мельник

Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа

Читать полностью118

#осциллограф

Как проверить варистор: используем мультиметр и другие способы

24 Ноября 2022 — Анатолий Мельник

Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.

Читать полностью3870

#варисторы #мультиметры

Герконовые реле: что это такое, чем отличается, как работает

31 Октября 2022 — Анатолий Мельник

Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы. Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.

Читать полностью4992

#герконовое реле #реле

Диоды Шоттки: что это такое, чем отличается, как работает

24 Ноября 2022 — Анатолий Мельник

Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.

Читать полностью5747

#диоды #диоды Шоттки

Как правильно заряжать конденсаторы

24 Ноября 2022 — Анатолий Мельник

Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.

Читать полностью2786

#конденсаторы

Светодиоды: виды и схема подключения

24 Ноября 2022 — Анатолий Мельник

Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение. Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.

Читать полностью5923

#диоды #светодиоды

Микросборка

10 Октября 2022 — Анатолий Мельник

Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.

Читать полностью3072

#микросборка

Применение, принцип действия и конструкция фототиристора

24 Ноября 2022 — Анатолий Мельник

Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием. Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.

Читать полностью509

#тиристоры #фототиристоры

Схема подключения теплового реле – принцип работы, регулировки и маркировка

31 Октября 2022 — Анатолий Мельник

Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Читать полностью6197

#реле #тепловое реле

Динисторы – принцип работы, как проверить, технические характеристики

24 Ноября 2022 — Анатолий Мельник

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Читать полностью3312

#динисторы

Маркировка керамических конденсаторов

24 Ноября 2022 — Анатолий Мельник

Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус. Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).

Читать полностью3367

#керамические конденсаторы #конденсаторы

Компактные источники питания на печатную плату

24 Ноября 2022 — Анатолий Мельник

Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.

Читать полностью867

#печатные платы

SMD-резисторы: устройство и назначение

24 Ноября 2022 — Анатолий Мельник

SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.

Читать полностью680

#резисторы

Принцип работы полевого МОП-транзистора

24 Ноября 2022 — Анатолий Мельник

МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).

Читать полностью3493

#МОП-транзисторы #транзисторы

Проверка микросхем мультиметром: инструкция и советы

24 Ноября 2022 — Анатолий Мельник

Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.

Читать полностью10379

#мультиметры

Характеристики, маркировка и принцип работы стабилитрона

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.

Читать полностью2246

#стабилитроны

Что такое реле: виды, принцип действия и устройство

10 Октября 2022 — Анатолий Мельник

Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.

Читать полностью307

#реле

Конденсатор: что это такое и для чего он нужен

24 Ноября 2022 — Анатолий Мельник

Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд. В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.

Читать полностью1878

#конденсаторы

Все о танталовых конденсаторах — максимально подробно

24 Ноября 2022 — Анатолий Мельник

В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.

Читать полностью15058

#конденсаторы #танталовые конденсаторы

Как проверить резистор мультиметром

24 Ноября 2022 — Анатолий Мельник

Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.

Читать полностью1074

#мультиметры #резисторы

Что такое резистор

24 Ноября 2022 — Анатолий Мельник

Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Читать полностью5227

#резисторы

Как проверить диодный мост мультиметром

24 Ноября 2022 — Анатолий Мельник

Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.

Читать полностью14213

#диодные мосты #диоды #мультиметры

Что такое диодный мост

24 Ноября 2022 — Анатолий Мельник

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Читать полностью491

#диодные мосты #диоды

Виды и принцип работы термодатчиков

24 Ноября 2022 — Анатолий Мельник

Принцип работы и виды термодатчиков. Особенности различных типов датчиков.

Читать полностью5299

#термодатчики

Заземление: виды, схемы

11 Октября 2022 — Анатолий Мельник

Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.

Читать полностью2456

#заземление

Как определить выводы транзистора

24 Ноября 2022 — Анатолий Мельник

Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.

Читать полностью2592

#транзисторы

Назначение и области применения транзисторов

24 Ноября 2022 — Анатолий Мельник

Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.

Читать полностью2524

#транзисторы

Как работает транзистор: принцип и устройство

24 Ноября 2022 — Анатолий Мельник

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Читать полностью12782

#транзисторы

Виды электронных и электромеханических переключателей

24 Ноября 2022 — Анатолий Мельник

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей

Читать полностью 1249

Как устроен туннельный диод

24 Ноября 2022 — Анатолий Мельник

Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.

Читать полностью4728

#диоды #туннельные диоды

Виды и аналоги конденсаторов

24 Ноября 2022 — Анатолий Мельник

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Читать полностью8678

#аналоги конденсаторов #конденсаторы

Твердотельные реле: подробное описание устройства

31 Октября 2022 — Анатолий Мельник

Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.

Читать полностью3822

#реле #твердотельное реле

Конвертер единиц емкости конденсатора

24 Ноября 2022 — Анатолий Мельник

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.

Читать полностью2615

#конвертеры конденсатора #конденсаторы

Графическое обозначение радиодеталей на схемах

24 Ноября 2022 — Анатолий Мельник

Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.

Читать полностью5630

#радиодетали

Биполярные транзисторы: принцип работы, характеристики и параметры

24 Ноября 2022 — Анатолий Мельник

Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.

Читать полностью260

#биполярные транзисторы #транзисторы

Как подобрать резистор по назначению и принципу работы

24 Ноября 2022 — Анатолий Мельник

Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы. Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.

Читать полностью739

#резисторы

Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности

24 Ноября 2022 — Анатолий Мельник

Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.

Читать полностью2874

#тиристоры

Зарубежные и отечественные транзисторы

24 Ноября 2022 — Анатолий Мельник

Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!

Читать полностью2564

#транзисторы

Исчерпывающая информация о фотодиодах

24 Ноября 2022 — Анатолий Мельник

Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.

Читать полностью29

#тиристоры #фототиристоры

Калькулятор цветовой маркировки резисторов

24 Ноября 2022 — Анатолий Мельник

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Читать полностью66

#маркировка резиторов #резисторы

Область применения и принцип работы варикапа

24 Ноября 2022 — Анатолий Мельник

Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.

Читать полностью6515

#варикапы

Маркировка конденсаторов

24 Ноября 2022 — Анатолий Мельник

Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.

Читать полностью6650

#конденсаторы #маркировка конденсаторов

Виды и классификация диодов

24 Ноября 2022 — Анатолий Мельник

Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.

Читать полностью459

#диоды

Диод | Определение, символ, типы и использование

характеристики p-n перехода

Смотреть все СМИ

Ключевые люди:

Ник Холоньяк-младший

Похожие темы:

электронная лампа выпрямитель катод анод фотокатод

См. все связанные материалы →

Диод , электрический компонент, пропускающий ток только в одном направлении. На принципиальных схемах диод изображается треугольником с линией, проходящей через одну вершину.

Наиболее распространенный тип диода использует соединение p — n . В этом типе диода один материал ( n ), в котором электроны являются носителями заряда, граничит со вторым материалом ( p ), в котором дырки (места, обедненные электронами, которые действуют как положительно заряженные частицы) действуют как носители заряда. На их границе образуется обедненная область, через которую диффундируют электроны, заполняя дырки на стороне p . Это останавливает дальнейший поток электронов. Когда этот переход смещен в прямом направлении (т. е. положительное напряжение приложено к p -сторона), электроны могут легко перемещаться по переходу, заполняя отверстия, и через диод протекает ток. Когда переход смещен в обратном направлении (т. е. к стороне p приложено отрицательное напряжение), обедненная область расширяется, и электроны не могут свободно проходить через нее. Ток остается очень малым до тех пор, пока не будет достигнуто определенное напряжение (напряжение пробоя), после чего ток резко возрастет.

Светоизлучающие диоды (СИД) представляют собой p — n переходы, излучающие свет при протекании через них тока. Несколько p — n диоды могут быть соединены последовательно для получения выпрямителя (электрического компонента, преобразующего переменный ток в постоянный). Стабилитроны имеют четко определенное напряжение пробоя, так что при этом напряжении ток течет в обратном направлении, и постоянное напряжение может поддерживаться, несмотря на колебания напряжения или тока. В варакторных (или варикапных) диодах изменение напряжения смещения вызывает изменение емкости диода; эти диоды имеют множество применений для передачи сигналов и используются в радио- и телеиндустрии. (Подробнее об этих и других типах диодов см. см. полупроводниковое устройство.)

Ранние диоды представляли собой вакуумные трубки, вакуумированные стеклянные или металлические электронные трубки, содержащие два электрода — отрицательно заряженный катод и положительно заряженный анод. Они использовались в качестве выпрямителей и детекторов в электронных схемах, таких как радио- и телевизионные приемники. Когда к аноду (или пластине) прикладывается положительное напряжение, электроны, испускаемые нагретым катодом, текут к пластине и возвращаются к катоду через внешний источник питания. Если к пластине приложено отрицательное напряжение, электроны не могут покинуть катод, и ток пластины не течет. Таким образом, диод позволяет электронам течь от катода к пластине, но не от пластины к катоду. Если к пластине приложено переменное напряжение, ток течет только в то время, когда пластина положительна. Переменное напряжение называют выпрямленным или преобразованным в постоянный ток.

Эта статья была недавно пересмотрена и обновлена ​​Эриком Грегерсеном.

Диоды — SparkFun Learn

Авторы: Джимблом

Избранное Любимый 69

Введение

После того, как вы закончите с простыми пассивными компонентами, такими как резисторы, конденсаторы и катушки индуктивности, пришло время вступить в удивительный мир полупроводников. Одним из наиболее широко используемых полупроводниковых компонентов является диод.

В этом уроке мы рассмотрим:

• Что такое диод!?
• Теория работы диода
• Важные свойства диода
• Различные типы диодов
• Как выглядят диоды
• Типичные области применения диодов

Рекомендуемая литература

Некоторые понятия в этом руководстве основаны на предыдущих знаниях в области электроники. Прежде чем перейти к этому руководству, подумайте о том, чтобы сначала прочитать (хотя бы бегло просмотреть) эти:

.

Что такое цепь?

Каждый электрический проект начинается со схемы. Не знаете, что такое цепь? Мы здесь, чтобы помочь.

Избранное Любимый 79

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещая наши дома, как удары молнии во время грозы, но что это такое? Это не простой вопрос, но этот урок прольет на него свет!

Избранное Любимый 82

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения непрерывности, напряжения, сопротивления и силы тока.

Избранное Любимый 65

Хотите изучить различные диоды?

Мы вас прикроем!

Комплект деталей для начинающих SparkFun

Осталось всего 8! КОМПЛЕКТ-13973

18,50 $

12

Избранное Любимый 83

Список желаний

Комплект дискретных полупроводников SparkFun

В наличии КОМПЛЕКТ-13682

12,95 $

6

Избранное Любимый 62

Список желаний

Диодный выпрямитель — 1А, 50В (1N4001)

В наличии COM-08589

1

Избранное Любимый 13

Список желаний

Диодный выпрямитель — 1А, 400В (1N4004)

В наличии COM-14884

$0,25 0,06 доллара США

Избранное Любимый 5

Список желаний

Посмотреть все диоды

---

Идеальные диоды

Основная функция идеального диода состоит в управлении направлением протекания тока. Ток, проходящий через диод, может идти только в одном направлении, называемом прямым направлением. Ток, пытающийся течь в обратном направлении, блокируется. Они как односторонний клапан электроники.

Если напряжение на диоде отрицательное, ток не может течь*, и идеальный диод выглядит как разомкнутая цепь. В такой ситуации говорят, что диод выкл. или обратное смещение .

Пока напряжение на диоде не отрицательное, он «включается» и проводит ток. В идеале* диод действовал бы как короткое замыкание (на нем 0 В), если бы он проводил ток. Когда диод проводит ток, он имеет прямое смещение (жаргон электроники для «вкл»).

Зависимость тока от напряжения идеального диода. Любое отрицательное напряжение создает нулевой ток — разомкнутая цепь. Пока напряжение неотрицательно, диод выглядит как короткое замыкание.

Ideal Diode Characteristics
Operation Mode	On (Forward biased)	Off (Reverse biased)
Current Through	I>0	I=0
Напряжение на	В=0	В
Внешний вид диода	Короткое замыкание	Обрыв цепи

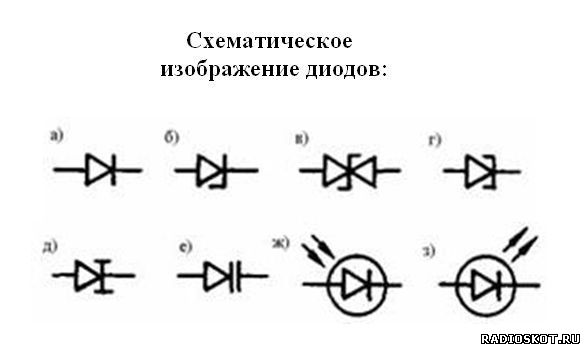

Символ цепи

Каждый диод имеет0021 две клеммы — соединения на каждом конце компонента — и эти клеммы поляризованы , что означает, что эти две клеммы совершенно разные. Важно не перепутать соединения на диоде. Положительный конец диода называется анодом , а отрицательный конец называется катодом . Ток может течь от конца анода к катоду, но не в другом направлении. Если вы забыли, по какому пути течет ток через диод, постарайтесь запомнить мнемонику 9.0025 ACID : «анодный ток в диоде» (также анод-катод — это диод ).

Символ цепи стандартного диода представляет собой треугольник, упирающийся в линию. Как мы рассмотрим позже в этом уроке, существует множество типов диодов, но обычно их схема выглядит примерно так:

Клемма, входящая в плоский край треугольника, представляет собой анод. Ток течет в направлении, указанном треугольником/стрелкой, но не может двигаться в обратном направлении.

Выше приведена пара простых диодных схем. Слева диод D1 смещен в прямом направлении и позволяет току течь по цепи. По сути это похоже на короткое замыкание. Справа диод D2 смещен в обратном направлении. Ток не может течь по цепи, и она выглядит как разомкнутая цепь.

*Внимание! Звездочка! Не совсем так… К сожалению, идеального диода не существует. Но не волнуйтесь! Диоды действительно реальны, просто у них есть несколько характеристик, которые заставляют их работать немного хуже, чем наша идеальная модель…

---

Реальные характеристики диода

В идеале , диоды будут блокировать любой и весь ток, протекающий в обратном направлении, или просто действовать как короткое замыкание, если ток течет в прямом направлении. К сожалению, фактическое поведение диода не совсем идеально. Диоды потребляют некоторое количество энергии при проведении прямого тока, и они не блокируют весь обратный ток. Реальные диоды немного сложнее, и все они имеют уникальные характеристики, которые определяют, как они на самом деле работают.

Зависимость ток-напряжение

Наиболее важной характеристикой диода является его зависимость ток-напряжение ( i-v ). Это определяет, каков ток, протекающий через компонент, с учетом того, какое напряжение измеряется на нем. Резисторы, например, имеют простую линейную зависимость i-v … Закон Ома. Однако кривая i-v диода полностью не -линейна. Это выглядит примерно так:

Зависимость тока от напряжения диода. Чтобы преувеличить некоторые важные моменты сюжета, шкалы как в положительной, так и в отрицательной половинах не равны.

В зависимости от приложенного к нему напряжения диод будет работать в одной из трех областей:

1. Прямое смещение : Когда напряжение на диоде положительное, диод «включен» и через него может протекать ток. Напряжение должно быть больше, чем прямое напряжение (V _F ), чтобы ток был значительным.
2. Обратное смещение : Это режим «выключения» диода, при котором напряжение меньше, чем V _F , но больше, чем -V _БР . В этом режиме протекание тока (в основном) блокировано, а диод выключен. Очень небольшой ток (порядка нА) — называемый обратным током насыщения — может протекать в обратном направлении через диод.
3. Пробой : Когда напряжение, приложенное к диоду, очень большое и отрицательное, большой ток может течь в обратном направлении, от катода к аноду.

Прямое напряжение

Для того, чтобы «включить» и провести ток в прямом направлении, к диоду необходимо приложить определенное положительное напряжение. Типичное напряжение, необходимое для включения диода, называется прямое напряжение (V _F ). Его также можно назвать напряжением включения или напряжением включения .

Как мы знаем из кривой i-v , ток через диод и напряжение на диоде взаимозависимы. Больше ток — больше напряжение, меньше напряжение — меньше ток. Однако, как только напряжение приближается к номинальному прямому напряжению, большое увеличение тока должно означать лишь очень небольшое увеличение напряжения. Если диод является полностью проводящим, обычно можно предположить, что напряжение на нем является номинальным прямым напряжением.

Мультиметр с настройкой диода можно использовать для измерения (минимального) прямого падения напряжения на диоде.

V _F конкретного диода зависит от того, из какого полупроводникового материала он сделан. Обычно кремниевый диод имеет V _F около 0,6-1V . Диод на основе германия может быть ниже, около 0,3 В. Диод типа также имеет определенное значение для определения прямого падения напряжения; светодиоды могут иметь гораздо большее V _F , в то время как диоды Шоттки специально разработаны для того, чтобы иметь гораздо более низкое, чем обычно, прямое напряжение.

Напряжение пробоя

Если к диоду приложено достаточно большое отрицательное напряжение, он поддастся и позволит току течь в обратном направлении. Это большое отрицательное напряжение называется напряжением пробоя . Некоторые диоды на самом деле предназначены для работы в области пробоя, но для большинства обычных диодов не очень полезно подвергать их воздействию больших отрицательных напряжений.

Для обычных диодов это напряжение пробоя составляет от -50 до -100 В или даже более отрицательное.

Техническое описание диода

Все вышеперечисленные характеристики должны быть подробно описаны в техническом описании каждого диода. Например, в этом техническом описании диода 1N4148 указано максимальное прямое напряжение (1 В) и напряжение пробоя (100 В) (среди множества другой информации):

, чтобы уточнить, как ведет себя диод. Этот график из таблицы данных диода увеличивает извилистую часть прямой области i-v кривая. Обратите внимание, что больший ток требует большего напряжения:

На этой диаграмме указана еще одна важная характеристика диода — максимальный прямой ток. Как и любой другой компонент, диоды могут рассеивать только определенную мощность, прежде чем они перегорят. Для всех диодов должны быть указаны максимальный ток, обратное напряжение и рассеиваемая мощность. Если на диод действует большее напряжение или ток, чем он может выдержать, ожидайте, что он нагреется (или, что еще хуже, расплавится, задымится и т. д.).

Некоторые диоды хорошо подходят для высоких токов — 1 А и более — другие, такие как слабосигнальный диод 1N4148, показанный выше, могут подходить только для тока около 200 мА.

---

Этот 1N4148 — всего лишь небольшая выборка из всех существующих диодов различных типов. Далее мы рассмотрим, какое удивительное разнообразие диодов существует и для чего служит каждый тип.

Типы диодов

Обычные диоды

Сигнальные диоды

Стандартные сигнальные диоды являются одними из самых простых, средних и простых членов семейства диодов. Обычно они имеют средне-высокое прямое падение напряжения и низкий максимальный номинальный ток. Типичным примером сигнального диода является 1N4148.

Диод слабого сигнала — 1N4148

В наличии COM-08588

Избранное Любимый 10

Список желаний

Очень общего назначения, имеет типичное прямое падение напряжения 0,72 В и максимальный номинальный прямой ток 300 мА.

Малосигнальный диод 1N4148. Обратите внимание на черный кружок вокруг диода, который указывает, какой из выводов является катодом.

Силовые диоды

Выпрямитель или силовой диод — это стандартный диод с гораздо более высоким максимальным номинальным током. Этот более высокий номинальный ток обычно достигается за счет большего прямого напряжения. 1N4001 является примером силового диода.

Диодный выпрямитель — 1А, 50В (1N4001)

В наличии COM-08589

1

Избранное Любимый 13

Список желаний

1N4001 имеет номинальный ток 1 А и прямое напряжение 1,1 В.

Диод 1N4001 PTH. На этот раз серая полоса указывает, какой вывод является катодом.

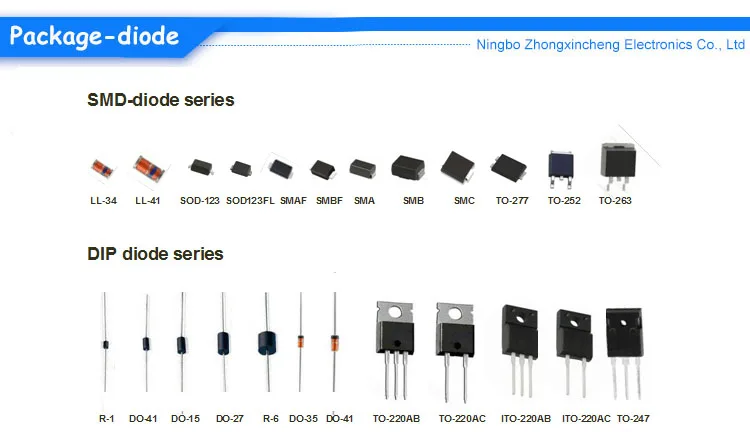

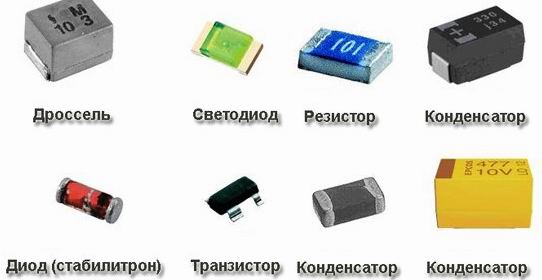

И, конечно же, большинство типов диодов также доступны для поверхностного монтажа. Вы заметите, что каждый диод каким-то образом (независимо от того, насколько он крошечный или трудноразличимый) указывает, какой из двух контактов является катодом.

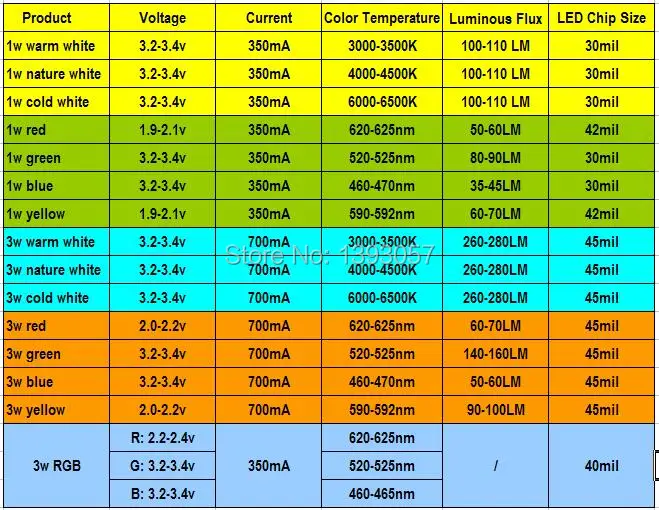

Светоизлучающие диоды (СИД!)

Самым ярким представителем семейства диодов должен быть светоизлучающий диод (СИД). Эти диоды буквально загораются при подаче положительного напряжения.

Несколько сквозных светодиодов. Слева направо: желтый 3 мм, синий 5 мм, зеленый 10 мм, сверхяркий красный 5 мм, RGB 5 мм и синий 7-сегментный светодиод.

Как и обычные диоды, светодиоды пропускают ток только в одном направлении. Они также имеют номинальное прямое напряжение, то есть напряжение, необходимое для того, чтобы они загорелись. В _F номинал светодиода обычно больше, чем у обычного диода (1,2~3 В), и зависит от цвета, излучаемого светодиодом. Например, номинальное прямое напряжение суперярко-синего светодиода составляет около 3,3 В, а суперярко-красного светодиода того же размера — всего 2,2 В.

Очевидно, светодиоды чаще всего используются в осветительных приборах. Они шустрые и веселые! Но более того, их высокая эффективность привела к широкому использованию в уличных фонарях, дисплеях, задней подсветке и многом другом. Другие светодиоды излучают свет, невидимый человеческому глазу, например, инфракрасные светодиоды, составляющие основу большинства пультов дистанционного управления. Еще одно распространенное использование светодиодов — оптическая изоляция опасной высоковольтной системы от низковольтной цепи. Оптоизоляторы соединяют инфракрасный светодиод с фотодатчиком, который пропускает ток при обнаружении света от светодиода. Ниже приведен пример схемы оптоизолятора. Обратите внимание, как схематическое обозначение диода отличается от обычного диода. Светодиодные символы добавляют пару стрелок, отходящих от символа.

Диоды Шоттки

Другим очень распространенным диодом является диод Шоттки.

Диод Шоттки

В наличии COM-10926

1

Избранное Любимый 12

Список желаний

Полупроводниковый состав диода Шоттки немного отличается от обычного диода, в результате чего значительно0021 меньшее прямое падение напряжения , которое обычно составляет от 0,15 В до 0,45 В. Однако они все равно будут иметь очень большое напряжение пробоя.

Диоды Шоттки особенно полезны для ограничения потерь, когда каждый бит напряжения должен быть сохранен. Они достаточно уникальны, чтобы получить собственный символ цепи с парой изгибов на конце катодной линии.

Стабилитроны

Стабилитроны — странный изгой семейства диодов. Они обычно используются намеренно провести обратный ток .

Стабилитрон — 5,1 В 1 Вт

Пенсионер COM-10301

Пенсионер

Избранное Любимый 10

Список желаний

Стабилитроны рассчитаны на очень точное напряжение пробоя, называемое пробивным напряжением стабилитрона или напряжением стабилитрона . Когда через стабилитрон протекает в обратном направлении достаточный ток, падение напряжения на нем будет оставаться постоянным при напряжении пробоя.

Используя свойство пробоя, стабилитроны часто используются для создания известного эталонного напряжения, точно равного их напряжению Зенера. Их можно использовать в качестве стабилизатора напряжения для небольших нагрузок, но на самом деле они не предназначены для регулирования напряжения в цепях, потребляющих значительный ток.

Зенеры достаточно особенные, чтобы иметь свой собственный символ цепи с волнистыми концами на катодной линии. Символ может даже определять, каково именно напряжение стабилитрона диода. Вот 3,3-вольтовый стабилитрон, создающий надежное опорное напряжение 3,3 В:

Фотодиоды

Фотодиоды — это специально сконструированные диоды, которые улавливают энергию фотонов света (см. Физика, квант) для генерации электрического тока. Вид работы как анти-светодиод.

Миниатюрная солнечная батарея — BPW34

В наличии ПРТ-09541

1

Избранное Любимый 36

Список желаний

Фотодиод BPW34 (не четверть, мелочь сверху). Поместите его под солнце, и он может генерировать около нескольких мкВт энергии!

Солнечные батареи являются главным спонсором фотодиодной технологии. Но эти диоды также можно использовать для обнаружения света или даже оптической связи.

---

Применение диодов

Для такого простого компонента диоды имеют огромное количество применений. Практически в каждой схеме вы найдете диод того или иного типа. Они могут использоваться во всем, от слабосигнальной цифровой логики до высоковольтной схемы преобразования мощности. Давайте рассмотрим некоторые из этих приложений.

Выпрямители

Выпрямитель представляет собой цепь, которая преобразует переменный ток (AC) в постоянный ток (DC). Это преобразование имеет решающее значение для всех видов бытовой электроники. Сигналы переменного тока выходят из настенных розеток вашего дома, но постоянный ток питает большинство компьютеров и другой микроэлектроники.

Ток в цепях переменного тока буквально чередуется с — быстро переключается между работой в положительном и отрицательном направлениях — но ток в сигнале постоянного тока течет только в одном направлении. Поэтому для преобразования переменного тока в постоянный вам просто нужно убедиться, что ток не может течь в отрицательном направлении. Звучит как работа для ДИОДОВ!

Однополупериодный выпрямитель может состоять всего из одного диода. Если сигнал переменного тока, такой как, например, синусоида, посылается через диод, любая отрицательная составляющая сигнала отсекается.

Входной (красный/левый) и выходной (синий/правый) кривые напряжения после прохождения через схему однополупериодного выпрямителя (в центре).

Двухполупериодный мостовой выпрямитель использует четыре диода для преобразования отрицательных скачков в сигнале переменного тока в положительные.

Схема мостового выпрямителя (в центре) и форма выходного сигнала, которую она создает (синий/справа).

Эти цепи являются важным компонентом в источниках питания переменного тока в постоянный, которые преобразуют сигнал 120/240 В переменного тока настенной розетки в сигналы постоянного тока 3,3 В, 5 В, 12 В и т. д. Если вы разорвете настенную бородавку, вы, скорее всего, увидите там несколько диодов, исправляющих ее.

Можете ли вы найти четыре диода, образующих мостовой выпрямитель в этой настенной бородавке?

Защита от обратного тока

Вы когда-нибудь вставляли батарейку неправильно? Или поменять местами красный и черный провода питания? Если это так, диод может быть благодарен за то, что ваша схема все еще жива. Диод, включенный последовательно с положительной стороной источника питания, называется диодом обратной защиты. Это гарантирует, что ток может течь только в положительном направлении, а источник питания подает на вашу цепь только положительное напряжение.

Этот диод полезен, когда разъем источника питания неполяризован, что позволяет легко перепутать и случайно соединить отрицательный источник питания с положительным входной цепи.

Недостатком диода обратной защиты является то, что он вызывает некоторую потерю напряжения из-за прямого падения напряжения. Это делает диоды Шоттки отличным выбором для диодов обратной защиты.

Логические элементы

Забудьте о транзисторах! Простые цифровые логические элементы, такие как И или ИЛИ, могут быть построены из диодов.

Например, диодный вентиль ИЛИ с двумя входами может быть построен из двух диодов с общими катодными узлами. Выход логической схемы также расположен в этом узле. Всякий раз, когда один из входов (или оба) имеет логическую 1 (высокий уровень/5 В), выход также становится логической 1. Когда на оба входа подается логический 0 (низкий уровень/0 В), на выходе устанавливается низкий уровень через резистор.

Логический элемент И устроен аналогичным образом. Аноды обоих диодов соединены вместе, где находится выход схемы. Оба входа должны иметь логическую 1, заставляющую ток течь к выходному контакту и также подтягивать его к высокому уровню. Если на любом из входов низкий уровень, ток от источника питания 5 В проходит через диод.

Для обоих логических элементов можно добавить больше входов, добавив всего один диод.

Обратноходовые диоды и подавление скачков напряжения

Диоды очень часто используются для ограничения потенциального ущерба от неожиданных больших скачков напряжения. Диоды подавления переходного напряжения (TVS) — это специальные диоды, похожие на стабилитроны — с низким напряжением пробоя (часто около 20 В), но с очень большой номинальной мощностью (часто в диапазоне киловатт). Они предназначены для шунтирования токов и поглощения энергии, когда напряжение превышает их напряжение пробоя.

Обратноходовые диоды выполняют аналогичную работу по подавлению скачков напряжения, особенно тех, которые вызваны индуктивным компонентом, таким как двигатель. Когда ток через индуктор внезапно изменяется, создается всплеск напряжения, возможно, очень большой отрицательный всплеск. Обратный диод, размещенный на индуктивной нагрузке, даст этому сигналу отрицательного напряжения безопасный путь к разряду, фактически повторяясь снова и снова через индуктор и диод, пока он в конечном итоге не погаснет.

Это всего лишь несколько применений этого удивительного маленького полупроводникового компонента.

---
