Дисковый счетчик электроэнергии: Особенности устройства индукционного счетчика электроэнергии

Многие из этих приборов до сих пор еще стоят в квартирах, по ним ведутся расчеты за электроэнергию. И это понятно – поменять в сжатые сроки миллионы (и даже десятки миллионов) счетчиков невозможно.

Именно поэтому в том же постановлении №442 в п. 142 говорится о том, что счетчики с классом точности выше 2, эксплуатируемые на момент выхода постановления, могут использоваться до:

— истечения срока их поверки, либо утраты (выхода из строя), если это произошло раньше окончания срока поверки

— истечения срока эксплуатации счетчиков

После того, как выполняется одно из этих условий, счетчик подлежит замене на прибор учета, класс точности которого соответствует требованиям законодательства.

Тут стоит пояснить, что срок поверки (он же – межповерочный интервал, МПИ) это период времени, в течении которого производитель гарантирует правильность работы счетчика. После истечения МПИ счетчик нужно подвергнуть специальной процедуре (поверке) в ходе которой подтверждается способность прибора считать расход электроэнергии с допустимой погрешностью.

Что касается срока эксплуатации, то это срок службы прибора учета, в течении которого производитель прогнозирует сохранение работоспособности счетчика. Теоретически, в случае если счетчик благополучно проходит поверку, его можно использовать и после истечения срока эксплуатации. Но в отношении старых счетчиков, не соответствующих требованию по классу точности, законодательство вполне очевидно. Закончился срок эксплуатации, значит – пора менять.

Резюме: счетчики с классом точности 2,5 и выше после 2012 года должны постепенно заменяться. И происходить это должно по мере того, как истекают сроки поверок (от 8 до 16 лет), либо сроки эксплуатации (около 30 лет).

Это что касается нормативной стороны дела.

Замена старых счетчиков электроэнергии: практика

Как происходит дело на практике, иллюстрирует история одного из посетителей ЭнергоВОПРОС.ру.

Жительница города Ивантеевка рассказала, что ей вручили платежку с большим долгом за электроэнергию, потребленную в 2016-2018 годах. При этом, по ее словам, она регулярно получала в МУП «Ивантеевские Электросети» квитанции на электроэнергию, оплачивала их, долгов не имел. Контролеры электросетей снимали показания счетчика, несколько раз проводили инструментальные проверки прибора учета. Никаких замечаний и предписаний не было.

Теперь счетчик требуют заменить, ссылаясь на то, что у того истек срок эксплуатации. Кроме того от собственницы требуют выплатить серьезную сумму долгов, возникших из-за доначисления платы за свет по нормативам за последние три года (ведь счетчик «задним числом» признали нерабочим).

Когда был установлен счетчик и когда у него истек срок эксплуатации, хозяйка квартиры не знает. Говорит, что счетчик стоял «всегда». Документов на прибор учета у нее на руках нет.

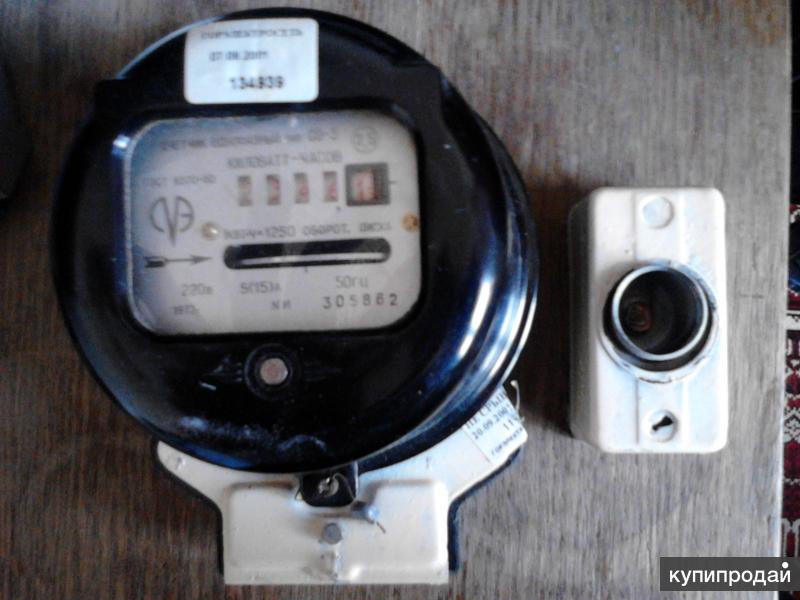

В продолжение истории, собственница квартиры выслала фотографию своего счетчика. На ней видно, что прибор учета очень старый, 1955 года выпуска. Естественно, у него истек срок эксплуатации. Конечно же, он не удовлетворяет требованиям по точности. Такие приборы учета давно исключены из гос. реестра утвержденных средств измерений.

Согласно действующему законодательству, его необходимо менять. Вести расчет платы за электроэнергию, исходя из его показаний, нельзя. Она (плата за электроснабжение) в таком случае действительно должна рассчитываться по нормативу.

Соответственно, насколько можно понять, «Ивантеевские электросети», вдруг «поняли» что счетчик уже давно не может быть расчетным. Пересчитали за последние три года плату за свет по нормативу. Вычли из него тот объем, что вы уплатила по счетчику и разницу выставили к оплате. За три года – потому, что срок давности по такого рода делам именно три года.

Теперь хозяйка квартиры задается вопросом, что делать дальше, надо ли оплачивать выставленный долг?

Старый электросчетчик: можно ли оспорить доначисления?

На этот вопрос однозначного ответа нет. С одной стороны, согласно действующему законодательству, ответственность за исправность прибора учета электроэнергии несет потребитель.

В том числе отвечает и за то, чтобы у счетчика не вышел срок эксплуатации, а сам прибор был разрешен к использованию (этот момент прописан сразу в нескольких нормативных актах, в том числе, в Гражданском кодексе).

На эти положения энергокомпании и ссылаются, когда им предъявляют претензию мол, вы же знаете, что у счетчика истек срок эксплуатации, почему об этом не уведомляете потребителя? Ответ такой – мы не обязаны это делать. Счетчики – собственность потребителя, он и должен следить.

Впрочем, есть и другая сторона медали.

В «Основных положениях функционирования розничных рынков электрической энергии» в п. 172 говорится, что электросетевая компания обязана раз в год проводить осмотр прибора учета электроэнергии. По результатам составляется акт проверки.

Его содержание описывается в п. 176 «Основных положений»:

«Результатом проверки является заключение о пригодности расчетного прибора учета для осуществления расчетов за потребленную (произведенную) на розничных рынках электрическую энергию (мощность) и оказанные услуги по передаче электрической энергии, о соответствии (несоответствии) расчетного прибора учета требованиям, предъявляемым к такому прибору учета, а также о наличии (об отсутствии) безучетного потребления или о признании расчетного прибора учета утраченным».

Соответственно, если проверки счетчика проводились правильно, то в актах по их итогам должно было быть указано, что счетчик устаревшего типа, что он не внесен в реестр утвержденных в РФ средств измерений и не может использоваться для расчета платы за электроэнергию.

А вот то, что после этих проверок показания счетчика принимались к расчету платы за потребление электроэнергии – это однозначное нарушение. Теперь электросеть пытается перенести ответственность за это нарушение на потребителя. Хотя сами они были (если проводили проверки в соответствии с требованиями законодательства) в курсе проблемы. Но никак не реагировали.

Соответственно, в такой ситуации потребитель имеет право потребовать обоснования (в письменном виде) начисления дополнительной платы за потребление электроэнергии. И если будет подтверждено, что сумма к оплате за электроэнергию была действительно скорректирована по причине несоответствия прибора учета требованиям действующего законодательства, то потребовать отмены доначисления плат за свет по нормативам за три года. Ведь вины потребителя в сложившемся положении нет.

Если сети, тем не менее, претензии свои не снимут, то обратиться в прокуратуру или жилищную инспекцию. Они должны будут отреагировать. Прецеденты есть. Вот, например, решение в пользу потребителя, принятое в такой ситуации в суде Забайкальского края http://sudact.ru/regular/doc/cNYwNP7ytpNJ/. Собственнику квартиры удалось отбиться от притязаний энергетиков.

Впрочем, как говорилось выше, есть решения и в пользу энергосбытов/электросетей. К сожалению, их гораздо больше…

Как читать показания счетчика электроэнергии – Блог JoeHx

Мне было любопытно, каково мое мгновенное потребление электроэнергии. К сожалению, большинство ресурсов, которые я нашел в Интернете, такие как WikiHow и различные сообщения в блогах, только рассказывали мне, как достичь текущего использования аналогового электросчетчика.

Думайте о текущем использовании как о одометре вашего автомобиля. Если вы хотите узнать, сколько времени вы проехали за день, вы берете показания одометра в конце дня и вычитаете его из показаний в начале дня. Но одометр не очень хорошо показывает, с какой скоростью вы едете — для этого вам нужен спидометр. Так есть ли аналог спидометра на электросчетчике?

К сожалению, нет, по крайней мере, не на моем аналоговом электросчетчике. Однако есть небольшой диск, который вращается перпендикулярно остальным циферблатам. Этот диск совершает один полный оборот за каждый ватт-час, который вы используете. Это означает, что он вращается 1000 раз на каждый киловатт-час, который вы используете.

Сбивающая с толку единица Киловатт-час

Чтобы понять, почему киловатт-час сбивает с толку, давайте рассмотрим один из способов его расчета. Если вы используете устройство, которое использует один киловатт в течение одного часа, вы используете один киловатт-час. Если другое устройство использует 10 киловатт в течение двух часов, оно использует 20 киловатт-часов. То есть вы умножаете количество киловатт, используемых устройством, на количество часов его работы.

Киловатт равен 1000 джоулей в секунду. Умножая киловатт на время (в данном случае часы), вы убираете время в самой единице (в данном случае секунды). Интуитивно (по крайней мере, для меня) было бы разумнее просто использовать джоули (или килоджоули, мегаджоули и т. д.). Вместо этого мы используем единицу, равную 3 600 000 джоулей или 3,6 мегаджоулей. То есть киловатт-часы и джоули измеряют одно и то же (энергию).

Для этого есть исторические и практические причины (джоуль сам по себе является единицей измерения времени, то есть секунд в квадрате). На самом деле существует даже единица ватт-секунда, равная ровно одному джоулю.

Назад к вычислению мгновенного использования

Простой прием для определения мгновенного использования состоит в измерении скорости вращения маленького диска. Самый простой способ сделать это — засечь время. Это не совсем мгновенно, но довольно близко.

На маленьком диске должна быть маркировка. Эти отметки представляют собой маленькие галочки, мало чем отличающиеся от линейки или рулетки. У моего есть большая черная метка в нулевой точке и цифры для каждого десятого места.

Чтобы засечь время, вам нужен секундомер. Это могут быть настоящие часы или приложение для мобильного телефона. Запустите таймер, когда вы увидите, что нулевая точка пересекает небольшой указатель над ним. Остановите таймер, когда он снова пересечет указатель.

У меня получилось 13,3 секунды. Это означает, что в настоящее время я использую один ватт-час каждые 13,3 секунды. Итак, как мне преобразовать это во что-то полезное?

Во-первых, использование одного ватт-часа каждые 13,3 секунды означает, что вы используете чуть больше 0,075 ватт-часа каждую секунду (просто разделите 1 на 13,3). Если вы хотите узнать, сколько ватт-часов вы используете в минуту, разделите 60 на 13,3 (что получается чуть больше 4,5 ватт-часов). Если вы хотите узнать, сколько ватт-часов вы используете в месяц, разделите количество секунд в месяце на 13,3.

За исключением того, что длина месяца немного неоднозначна — это может быть 28, 29, 30 или 31 день. Для целей этого упражнения предположим, что в месяце 30 дней. Это означает, что в месяце 30 дней × 24 часа × 60 минут × 60 секунд = 2 592 000 секунд. Следовательно, при таком тарифе я буду использовать 194 887,2 ватт-часа в месяц.

Сколько это киловатт-часов? Просто разделите на 1000. Поэтому я потребляю энергию из расчета 194,9 киловатт-часа в месяц.

В качестве альтернативы вы можете просто разделить на 2,592 для начала.

Наконец, я сделал еще пару измерений просто для удовольствия. Когда моя жена готовила обед, диск электросчетчика вращался за 6 секунд. Затем я включил кондиционер, и диск прокрутился за 2 секунды, что было очень быстро.

Расчет текущего потребления киловатт

Чтобы вычислить текущее потребление киловатт, просто разделите 3,6 на количество секунд, которое потребовалось для вращения диска электросчетчика. По сути, вы делите количество секунд в часе (3600) на количество секунд, затраченных на вращение диска, а затем делите это число на 1000.

Диск электросчетчика крутится, хотя все в доме выключено

Настройте погоду

Укажите свое местоположение:

Введите город и штат или почтовый индекс

Q. Когда я уезжал в отпуск месяц назад, я заметил любопытное зрелище. Как только я загружал последний багаж в багажник нашей машины, я увидел, что диск в нашем электросчетчике на стене дома вращается. Я подумал, что это странно, потому что, только что собрав вещи, мы отключили все в доме. Весь свет был выключен, кондиционер был включен так сильно, что не включался, и мы даже несколько раз проверили утюг, чтобы убедиться, что он отключен от сети. Счетчик вращался не очень быстро, но определенно двигался. Мой вопрос таков: может ли быть утечка электричества в землю или через какую-то цепь, о которой мы не знаем? И если да, то как остановить эту утечку? Это опасно? CW Нэшвилл.

A. Мог ли холодильник или морозильник работать, пока вы проверяли счетчик? Если нет, то электричество действительно может «утекать» из вашего дома — но не так, как вы думаете. Вероятно, в вашем доме есть приборы, которые потребляют энергию, даже когда они выключены. Это энергопотребление называется «мощностью в режиме ожидания» или «утечкой электроэнергии», и в некоторых домах оно может составить значительную сумму в течение года. Вероятно, это то, что заставляло вращаться диск вашего электросчетчика даже после того, как вы выключили все в своем доме на время отпуска.

Резервное питание постоянно потребляет электрическую систему. Он используется для управления часами, настройками дисплея, временем записи и функциями дистанционного управления в устройствах. Телевизоры, видеомагнитофоны, кабельные приставки, некоторые компьютеры и другие мелкие бытовые приборы потребляют небольшое количество электроэнергии, чтобы быть готовыми к почти мгновенному пробуждению, когда вы нажимаете кнопку «вкл». И не забудьте все эти маленькие 9- и 12-вольтовые трансформаторы, которые питают беспроводные телефоны и автоответчики, поддерживая их «в боевой готовности».

Сколько энергии требуется этим предметам, чтобы всегда быть наготове? Немного. Может быть, целых 5 Вт для телевизора с размером экрана от 19 до 27 дюймов (размер, который можно найти в большинстве домов). Видеомагнитофоны обычно потребляют 6 Вт или около того, как и трансформаторы. В общей схеме вещей это не похоже на много электричества. Но по мере того, как мы накапливаем все больше и больше этих приборов в наших домах, потери от резервной мощности могут начать накапливаться. Один телевизор может потреблять всего 5 Вт в режиме ожидания, но сколько сегодня домов имеют только один телевизор? На самом деле считается, что во всем мире резервная мощность потребляет до 1% всей вырабатываемой электроэнергии. В некоторых американских домах это может составлять до 5% от общего счета за электроэнергию. По иронии судьбы, некоторые бытовые приборы в выключенном состоянии потребляют больше энергии, чем во включенном. Возьмем, к примеру, обычный видеомагнитофон. On — запись или воспроизведение кассеты — потребляет около 17 Вт мощности; выкл., около 6 Вт. Если использовать в среднем 6 часов в неделю (6 часов x 17 Вт), он съедает 102 Вт электроэнергии. Это оставляет 162 часа в неделю, когда он выключен, но все равно сжигает 6 Вт каждый час. 162 часа умножить на 6 ватт это 9Всего 72 Вт. Какое-то энергетическое высокомерие, не так ли? При средней стоимости электроэнергии по стране в 8,4 цента за киловатт-час это составляет чуть более 8 центов в неделю, чтобы ваш видеомагнитофон был прогрет и готов к работе, когда вы будете готовы его использовать. Опять же, не так много денег за прибор, но умножьте это на множество приборов в вашем доме, и вы начнете чувствовать проблему.

Существует всемирное движение, частично возглавляемое нашей собственной программой Energy Star Агентства по охране окружающей среды, направленной на снижение этих резервных потерь. Производители бытовой техники начинают обращать внимание на эту расточительную практику и начинают разрабатывать, производить и поставлять товары, которые являются более энергоэффективными. Сейчас на рынке есть блоки питания (используемые для питания телевизоров и видеомагнитофонов), которые потребляют всего 0,25 Вт в выключенном состоянии. В будущем мы увидим гораздо больше подобных разработок. Новые приборы, отвечающие определенным стандартам по низкому энергопотреблению, получают маркировку Energy Star.

Было бы в лучшем случае неудобно сводить к нулю потери электроэнергии в режиме ожидания в доме. Кому захочется отключать телевизор каждый раз, когда его выключают на ночь? И кто захочет сбрасывать часы видеомагнитофона каждый раз, когда устройство используется для записи? Но, если вы заинтересованы в том, чтобы ваш диск электросчетчика стоял на месте в следующий раз, когда вы покидаете свой дом на длительный период, способ сделать это — отключить все те приборы, которые готовы служить вам.
