Длина прута арматуры: стандарт по ГОСТ, максимальный и минимальный размер стальных и композитных стержней

Длина арматуры 12 мм — Астим

Длина арматуры 12 мм представляет собой крайне важный параметр, от которого зависят многочисленные нюансы строительства вне зависимости от стадии реализации. Как и любая другая характеристика, протяженность описывается определенным набором критериев.

Виды арматуры и характеристики, оказывающие влияние на ее длину

Вся арматура подразделяется на виды, классы, марки. Каждое изделие производится в соответствии с нормативами ГОСТ, где описывается стандартный показатель. Кстати, он определяется не только видом, но также диаметральным сечением и классом продукта.

На практике выделяют стальную и композитную полимерную арматуру. Первый тип включает в себя три подвида, при этом длина арматуры 12 мм может быть любой:

  1. Горячекатаный товар для изделий со стандартным и повышенным напряжением и железобетонных конструкций, в качестве регламентирующего стандарта используется ГОСТ5781-82;
  2. Термический механический стержень для моделей, сделанных из ЖБ-материалов, регулирующий документ – ГОСТ-10884-94;
  3. Прутки свариваемого типа для аналогичных изделий, регламент – ГОСТ-Р-52544-2006.

Стандарт, который предполагает длина арматуры 12 мм, используемый для изготовления полимерной продукции, является аналогичным – ГОСТ31938-2012.

Классические и дополнительные длины

Длина арматуры 12 мм может быть стандартной или увеличенной. Номинальное диаметральное сечение находится в диапазоне от 6 до 80 мм, причем многое зависит от конкретной отметки параметра, в частности – тип, в котором представлена арматура. Это может быть стержень, моток. Некоторые виды арматуры (не 12 мм) изготавливают в прутках.

Прочие модели, производимые по стандарту 5781, делают в форме стержней. Это А600, 800, 1000. Поперечный размер роли не играет. Наряду с этим в нормах ГОСТ указано, что арматура, относящаяся к трем этим классам, может быть произведена в мотках. Что касается прутков, по другому стандарту длина арматуры диаметром 12 мм должна составлять 6-12 сантиметров. При этом в соответствии с длиной партии могут наблюдаться отклонения.

Так, выделяют продукты с мерной длиной, с мерной длиной и немерными отрезками, с немерной длиной. В первом случае речь идет об арматуре, которая на 100% соответствует нормам и стандартам в плане длины. Протяженность должна иметь определенное и идентичное значение. В двух остальных ситуациях допустимы другие виды поставляемого товара с конкретными отклонениями.

На основании согласования с клиентом допустимо производство прутков, имеющих протяженность в 5-25 метров. Наряду с этим существует еще один фактор, оказывающий влияние на параметр реальной длины стержней. Речь идет о допустимом предельном отклонении, которое зависит от изначальной длины прута и степени точности и составляет от +25 до +70 миллиметров.

Почему следует обратиться к нам?

Длина арматуры 12 мм может быть стандартной и нестандартной. В нашей компании можно получить консультацию по любому вопросу и сделать окончательный выбор, основываясь на собственные потребности, предпочтения и финансовые возможности. К нам обращаются частные лица и владельцы строительных организации, а также те, кто регулярно проводят комплекс работ по возведению и ремонту построек.

Длина арматуры диаметром в 12 мм может быть любой, главная задача состоит в том, чтобы этот параметр соответствовал конкретным нуждам и потребностям и подходил под цели. Для этого достаточно обратиться к менеджеру или ознакомиться с характеристиками материала, представленного в онлайн каталоге, в самостоятельном порядке.

на чем держится бетон — Реальное время

Недвижимость

00:00, 04.04.2022 Сюжет: Дом в фокусе

Какая бывает арматура

Без арматурного каркаса невозможна ни одна монолитная бетонная конструкция. Прочность, устойчивость к деформациям — все это обеспечивается именно арматурным каркасом. За много десятилетий все привыкли к тому, что арматура — это металлические прутья или проволока. Не так давно на рынке появилась композитная арматура — стеклопластиковая или стеклобазальтовая, под нее даже разработан свой собственный свод правил СП 295. 1325800.2018 «Конструкции бетонные армированные полимерной композитной арматурой». Разбираемся, в чем различия между этими двумя типами арматуры и в чем заключаются некоторые секреты обустройства металлического арматурного каркаса.

Как работает арматура

Монолитный бетон — и прочный, и долговечный, и универсальный материал. Но у него есть один большой изъян — он хрупкий. Именно поэтому, чтобы придать всей монолитной конструкции устойчивость к деформациям и разрушению, бетон укрепляется своеобразным «скелетом» — арматурным каркасом. Именно арматура удерживает общую конструкцию: например, стальной прут на растяжение прочнее бетона в две сотни раз — и после заливки и застывания вся масса приобретает единые свойства.

Так что, если мы хотим получить прочный бетонный монолит, нужно, чтобы внутри него обязательно был каркас из арматуры. Это касается подавляющего большинства случаев: и для фундамента, и в перекрытиях, и в лестницах, и в других монолитных конструкциях.

Арматурный каркас бывает плоским (горизонтальный или вертикальный) или пространственным. Выбирается способ монтажа в зависимости от того, какую работу должна выполнять конструкция.

Фото: sdelai-lestnicu.ru

Два типа арматуры

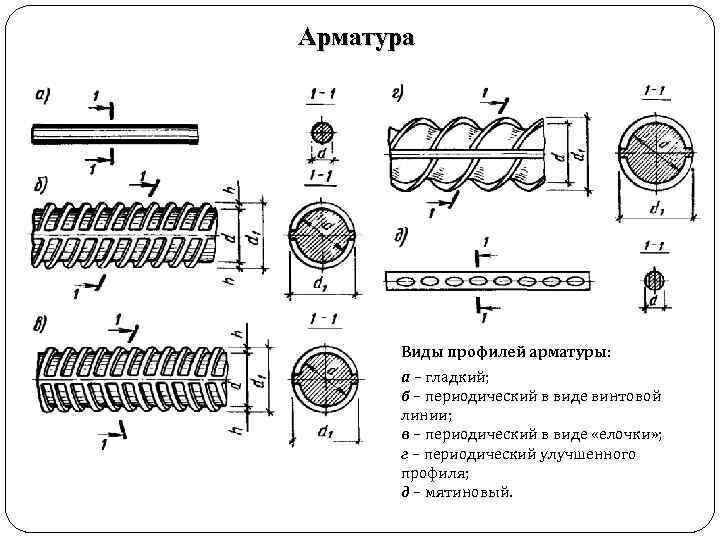

Металлическая арматура — это стальной прокат, длинные пруты разного сечения (от 6 до 40 мм). Пруты эти бывают гладкими или ребристыми. Гладкий профиль (класс А1) используют, чтобы делать конструкционные перемычки. Ребристый обеспечивает более серьезное сцепление с бетоном, поэтому из него собирают несущий каркас для ленточных и плитных фундаментов. Разумеется, ребристый профиль дороже. Чтобы строить дома, в качестве рабочей арматуры используют арматуру классов А300 и А400. Металлическая арматура может быть сварена в сетчатый каркас, но этого делать не рекомендуется: прут станет хрупким из-за перегрева. Лучше вязать ее специальной проволокой или пластиковыми хомутами.

Композитная арматура была придумана около сорока лет назад. Она чаще всего бывает стеклопластиковая, но иногда бывает и стеклобазальтовая (сделанная из расплава горной породы и высокопрочного полимерного волокна). Профиль композитной арматуры чаще всего ребристый, сечение может быть от 4 до 20 мм. Такой каркас связывается проволокой или пластиковыми хомутами.

К достоинствам стеклопластиковой арматуры причисляют:

  • повышенную прочность;
  • устойчивость к коррозии;
  • удобство в транспортировке и монтаже.

Пластиковая арматура никогда не заржавеет — а значит, не нужно пытаться во что бы то ни стало выдерживать защитный слой бетона. Она прочная — бетонная конструкция будет хорошо удерживать форму десятилетиями.

Фото: stpulscen.ru

Зато есть у «новичка» и серьезный недостаток — у стеклопластиковой арматуры модуль упругости примерно втрое меньше, чем у стальной. Иными словами, при пиковой нагрузке по упругости стальная арматура растянется, а стеклопластиковая — порвется, то есть плита перекрытия просто рухнет моментально. Так что многие профессионалы рынка не советуют использовать такую арматуру в фундаментах, особенно в ленточных и плитных.

И еще одна проблема стеклопластиковой арматуры — она не очень выгодна, армирование стальными прутьями выходит дешевле, даже с учетом сильного подорожания металла в строительстве за последнее время. Так что многие эксперты сомневаются в целесообразности использования подобных каркасов в частном домостроении.

Секреты армирования бетона

Прежде чем делать арматурный каркас, нужно все хорошо рассчитать: в зависимости от нагрузки, от типа грунта и уровня его промерзания. Есть умельцы, которые умеют рассчитать параметры «скелета» бетонной конструкции самостоятельно. Однако если вы никогда этого не делали — лучше оставить эту работу специалистам. Но есть и общие правила, о которых было бы нелишне знать каждому начинающему домовладельцу.

  • Продольные стрежни в рабочем поясе должны быть одного диаметра. Но если пруты разные и это объясняется конкретными причинами — то в нижнем поясе должны быть прутья большего диаметра.
  • Шаг между прутами в продольном поясе должен быть не больше 40 см.
  • А между поперечными и вертикальными элементами каркаса — от 30 до 80 см.
Фото: armaturniy.ru
  • Диаметр арматуры может быть 10 мм, если длина сторон фундамента больше трех метров. Если больше — продольные пруты не должны быть меньше 12 мм в диаметре.
  • Один из главных нюансов технологии изготовления железобетонных изделий — соблюдение толщины защитного слоя бетона. Иными словами, нельзя заливать арматуру так, чтобы кончики прутьев выглядывали наружу. Бетон защитит каркас от коррозии, но только если защитный слой будет достаточной толщины. В противном случае мы увидим такой знакомый нам пейзаж с кусками бетона, осыпающимися с проржавевшего каркаса. Минимальный защитный слой — 1 см, но это, повторимся, самый минимум. Если диаметр прута арматуры больше, то минимальный защитный слой нужно будет увеличить до этого значения.

Людмила Губаева

Недвижимость Татарстан

Как рассчитать длину арматурного стержня

У вас есть три варианта расчета длины арматурного стержня в Текла Структуры:

  • Вдоль центральной линии, метод по умолчанию
  • В виде суммы длин сторон
  • Использование формулы

Вдоль центральной линии

Расчет длины центральной линии используется по умолчанию, когда Для XS_​USE_​USER_​DEFINED_​REBAR_​LENGTH_​AND_​WEIGHT установлено значение ЛОЖЬ в Меню «Файл» > «Настройки» > «Дополнительные параметры».

При расчете длины центральной линии по умолчанию используется фактический диаметр арматурного стержня.

В приведенном ниже примере длина центральной линии рассчитывается следующим образом: 450 - (30 + 14) + 2*3,14*(30+14/2)*1/4 + 250 - (30 + 14) = 670,1

где

  • 30 = радиус изгиба
  • 14 = фактический диаметр (12 номинальный)

Сумма длин сторон (SLL)

При расчете суммы длин ветвей используются размеры прямых ветвей без учета радиуса изгиба.

Этот расчет используется, когда XS_​USE_​USER_​DEFINED_​REBAR_​LENGTH_​AND_​WEIGHT и Для XS_​USE_​USER_​DEFINED_​REBARSHAPERULES установлено значение ИСТИНА в Меню «Файл» > «Настройки» > «Дополнительные параметры».

В приведенном ниже примере длина арматурного стержня составляет 450 + 250 = 700

Если значение длины отображается как ноль в отчетах и ​​запросах, необходимо определить длину в Менеджер форм арматурных стержней для каждой формы.

Для определения длины в Диспетчер форм арматурных стержней:

  1. В Поля спецификации гибки щелкните правой кнопкой мыши в ячейке L и выберите SLL (сумма длин ног) из всплывающего меню.
  2. Нажмите Обновлять.
  3. Нажмите Сохранять.

Использование формулы

Вы также можете использовать формулу в Rebar Shape Manager для расчета общей длины арматурного стержня.

Вам необходимо установить XS_​USE_​USER_​DEFINED_​REBAR_​LENGTH_​AND_​WEIGHT и XS_​USE_​USER_​DEFINED_​REBARSHAPERULES для ИСТИНА Меню «Файл» >

«Настройки» > «Дополнительные параметры».

Например, чтобы учесть радиус изгиба и рассчитать длину по внешней поверхности арматурного стержня, выполните следующие действия:

  1. В Поля спецификации гибки щелкните правой кнопкой мыши в ячейке L и выберите (формула) из всплывающего меню.
  2. Введите следующую формулу для расчета длины: S1 + S2 + 2*3,14*(RS + DIA)*1/4

где

  • S1 = длина прямого участка 1 ( 406 )
  • S2 = длина прямого участка 2 ( 206 )
  • RS = радиус округления ( 30 )
  • диаметр = фактический диаметр ( 14 )

Точность

Точность длины арматурного стержня определяется в файл rebar_config. inp. Значения могут различаться в каждой среде.

Например, показанные ниже значения взяты из файл rebar_config.inp. В среде по умолчанию файл находится в папке ..\ProgramData\Trimble\Tekla Папка Structures\<версия>

\Environments\default\system\.

Следующие настройки определяют точность и округление длин участков:

  • ScheduleDimensionRoundingAccuracy = 1.0
  • ScheduleDimensionRoundingDirection = "ВНИЗ"

Следующие настройки определяют точность и округление для общей длины арматурного стержня:

  • ScheduleTotalLengthRoundingAccuracy = 10.0
  • ScheduleTotalLengthRoundingDirection = "ВНИЗ"

Обратите внимание, что также XS_​USE_​ONLY_​NOMINAL_​REBAR_​DIAMETER влияет на расчет длины арматурного стержня.

Расчет длины арматуры | Tekla User Assistance

Tekla Structures

Не зависит от версии

Tekla Structures

Среда

Не зависит от среды

У вас есть три варианта расчета длины арматуры в Tekla Structures:

  • Вдоль центральной линии (метод по умолчанию)
  • Сумма длин сторон
  • Использование формулы

Вдоль центральной линии

Вычисление длины центральной линии используется по умолчанию (если для параметра XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT установлено значение FALSE).





При расчете длины центральной линии по умолчанию используется фактический диаметр арматурного стержня. В приведенном выше примере длина центральной линии рассчитывается следующим образом:
450 – (30 + 14) + 2*3,14*(30+14/2)*1/4 + 250 – (30 + 14) = 670,1
Где:

  • 30= радиус изгиба
  • 14=фактический диаметр (12 номинальный)

Сумма длин ветвей (SLL)

Расчет суммы длин ветвей основан на размерах прямых ветвей и не принимает во внимание радиус изгиба.



Этот расчет используется, когда для XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT установлено значение TRUE, а для XS_USE_USER_DEFINED_REBARSHAPERULES установлено значение TRUE. В нашем примере длина арматуры будет:
450 + 250 = 700
Если значение длины отображается как ноль в отчетах и ​​запросах, необходимо определить длину в Диспетчере форм арматурных стержней для каждой формы следующим образом:

  1. В полях спецификации гибки щелкните правой кнопкой мыши L и выберите SLL (Сумма длин участков) во всплывающем меню.
    См. пример:


  2. Щелкните Обновить
  3. Нажмите Сохранить

Использование формулы

В Диспетчере форм арматурных стержней можно также использовать формулу для расчета общей длины арматурных стержней.



Для параметров XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT и XS_USE_USER_DEFINED_REBARSHAPERULES необходимо установить значение TRUE. В нашем простом примере, чтобы учесть радиус изгиба и рассчитать длину по внешней поверхности арматурного стержня, выберите (формула) во всплывающем меню в L и введите следующую формулу для расчета длины:
S1 + S2 + 2*3,14*(RS + DIA)*1/4
Где

  • S1 = длина прямого участка 1 (406)
  • S2= длина прямого участка 2 (206)
  • RS = радиус закругления (30)
  • DIA=фактический диаметр (14)

Крючки

Крючки учитываются по длине и рассчитываются так же, как и любые другие обычные гибки во всех других средах, кроме США.
