Распределительная коробка – как выбрать, где установить, правила монтажа, варианты соединения проводов

Укладка и соединение электропроводов должны проводиться аккуратно и со знанием дела. Очень важно правильное распределение электроцепи по различным помещениям. Чтобы обеспечить качественную проводку в доме, необходима распределительная коробка. Такие изделия различаются между собой по разным параметрам.

Что такое распределительная коробка?

Чтобы обеспечить электроэнергией все приборы в доме, надо подвести к выключателям и розеткам провода, которые должны соединяться в распределительной коробке. Этот вариант будет самым безопасным и правильным. Электромонтажная коробка защищает открытые соединения, улучшает характеристики и качество проводника. К тому же так можно сэкономить на количестве материалов и потраченном рабочем времени на монтаж электропроводки.

Распределительный короб чаще имеет круглую либо квадратную форму, хотя встречаются и прямоугольные устройства. Его размеры зависят от назначения, класса защиты и количества вводов. Для установки в квартирах используют коробку со стороной или диаметром в 10 см. В корпусе распредкоробки может иметься в среднем 2-4 отверстия для вывода проводов, закрывающихся резиновыми или пластиковыми пробками, хотя встречаются коробки даже с 16 вводами. Для монтажа короба снабжены специальными ушками или отверстиями под винты.

Для чего нужна распределительная коробка?

Это устройство надежно защитит помещение от пожара. Места соединения кабелей считаются самыми опасными и при плохом контакте или неправильном монтаже провода могут перегреваться. Коробка для электропроводки служит изолятором электрических соединений от внешней среды. Кроме этого, при необходимости она обеспечивает доступ к разветвлениям. Особенно пригодится такой элемент при создании проводки не из цельного провода, а из его частей. К тому же скрутки, которые на спрятаны в щиток, выглядят не очень привлекательно.

Из чего сделана распределительная коробка?

В зависимости от того, из какого материала изготовлены распредкоробки, они делятся на:

  1. Металлические. Их производят из высококачественной луженной листовой стали либо из алюминиевых сплавов, не подвергающихся коррозии. Распределительная металлическая коробка зачастую устанавливается в гараже, сарае, подсобном помещении.
  2. Пластиковые. Для их производства используют полипропилен, полиамид, литой фторопласт. Такие материалы не подвергаются разложению и являются отличной изоляцией от электротока. Кроме этого, распределительные пластмассовые коробки прочны, устойчивы к агрессивной среде и могут находиться во влажном помещении дольше, чем щитки из металла. Под действием открытого огня пластик не будет гореть, а плавиться.

Виды распределительных коробок

Эти электротехнические устройства, кроме того, что изготавливаются из разных материалов, различаются между собой и по виду защиты. Обычная распределительная коробка для электропроводки снабжена крышкой без прокладки, а отверстия для вывода проводов имеют резиновое уплотнение. Для пыльных помещений используют пылезащитный вид коробок. Щитки, имеющие резиновые прокладки на крышках, применяются там, где присутствует высокая влажность. Распределительная огнестойкая коробка нужна в местах проведения сварочных работ. Различаются устройства и по методу установки.

Накладная распределительная коробка

Такой электротехнический короб устанавливают на поверхности стены. Накладная коробка для скрытия проводов удобна тем, что можно при необходимости быстро найти то место, где соединяются кабеля. Такой вариант установки используют на промышленных предприятиях и в офисах, то есть в тех местах, где имеется большое количество потребителей электроэнергии. В частном хозяйстве распределительная накладная коробка может устанавливаться в подсобном помещении.

Внутренняя распределительная коробка

В квартирах и домах монтируется скрытая проводка, при которой кабеля укладываются в специальные каналы и скрываются штукатуркой. Скрытая распределительная коробка устанавливается в заранее подготовленное углубление в стене и от нее прокладываются штробы для проводов. При этом она может монтироваться как в сплошную кирпичную или бетонную стену, так и в пустотелую (гипсокартонную) перегородку.

Как выбрать распределительную коробку?

Нужную модификацию этого распределительного устройства выбрать легко, если известна будущая схема электропроводки. Выбирая распредкоробку, надо учитывать, что в будущем может возникнуть необходимость в расширении количества электропотребителей, питающихся из этого устройства. Лучше брать коробку с запасным количеством вводов. К примеру, если сейчас подключаются только два потребителя, то лучше взять устройство на четыре провода. Кроме этого, электрическая распределительная коробка выбирается в соответствии с тем, скрытая или открытая проводка будет проложена.

Где установить распределительную коробку?

Прежде чем приступать к монтажу распределительной коробки, надо определиться с местом ее установки. Зачастую специалисты-электрики рекомендуют крепить это устройство в верхнем углу стены, отступив от потолка примерно 25 см. Не устанавливайте коробки на уровне навесных шкафов, поскольку будет существовать риск ее повреждения. Лучше выбрать свободное от других элементов пространство.

Распредкоробку надо разместить в таком месте, чтобы в случае необходимости к ней можно было свободно подойти для проверки проводов или их ремонта. Не рекомендуется заставлять распредкоробку мебелью, бытовыми приборами, замуровывать штукатуркой и закладывать кирпичами. Уличная распределительная коробка должна находиться над навесом или козырьком так, чтобы на нее не попадали водяные или пылевые струи.

Монтаж распределительной коробки

Прежде чем проводить подключение распределительной коробки, ее надо надежно закрепить на стене. Следующие работы будут выполняться в несколько этапов:

  1. Планировка. Сначала составляется схема, на которой будет обозначено, какие потребители будут присутствовать в помещении. На ней должны быть отмечены места установки распредкоробок.
  2. Скрытый монтаж. Для такого устройства предварительно в стене делается углубление, диаметр и глубина которого должны соответствовать размерам коробки. Кроме этого, показатели зависят и от количества подключаемых кабелей. К этому месту подводятся канавки для укладки кабелей. Работы лучше проводить с помощью перфоратора, дрели либо молотка и зубила. Прежде, чем устанавливать коробку, в нее надо завести нужные провода.
  3. Открытый монтаж. Накладная распределительная коробка монтируется очень просто: ее крепят к поверхности стены дюбелями или привинчивают саморезами.

Как соединить провода в распределительной коробке?

Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:

  1. Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
  2. Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
  3. Сечения и количества жил.
  4. Нагрузки в электроцепи.

Скрутка проводов в распределительной коробке

Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:

  1. Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
  2. Все проводки выравниваются по срезанному краю изоляции.
  3. Соединяемые жилы загибаются на 1 см под углом в 90°.
  4. Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
  5. Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.

Пайка проводов в распределительной коробке

Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:

  1. Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
  2. Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
  3. Скрутка должна иметь не менее двух оборотов.
  4. Пайка проводится равномерно, без наплывов и пропусков.
  5. Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.

Сварка проводов в распределительной коробке

Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:

  1. Провода очистить от изоляционного слоя примерно на 10 см.
  2. Сформировать скрутку.
  3. Подсоединить электрод с помощью плоскогубцев.
  4. Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
  5. После остывания проводов проверить качество сварки.
  6. Изолировать скрутку и уложить ее в распределительную коробку.

Опрессовка проводов в распределительной коробке

Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:

  1. Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
  2. Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
  3. Выступающие из коробки концы проводов обрезаются по кромку гильзы.
  4. Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
  5. Провода укладываются в коробку.

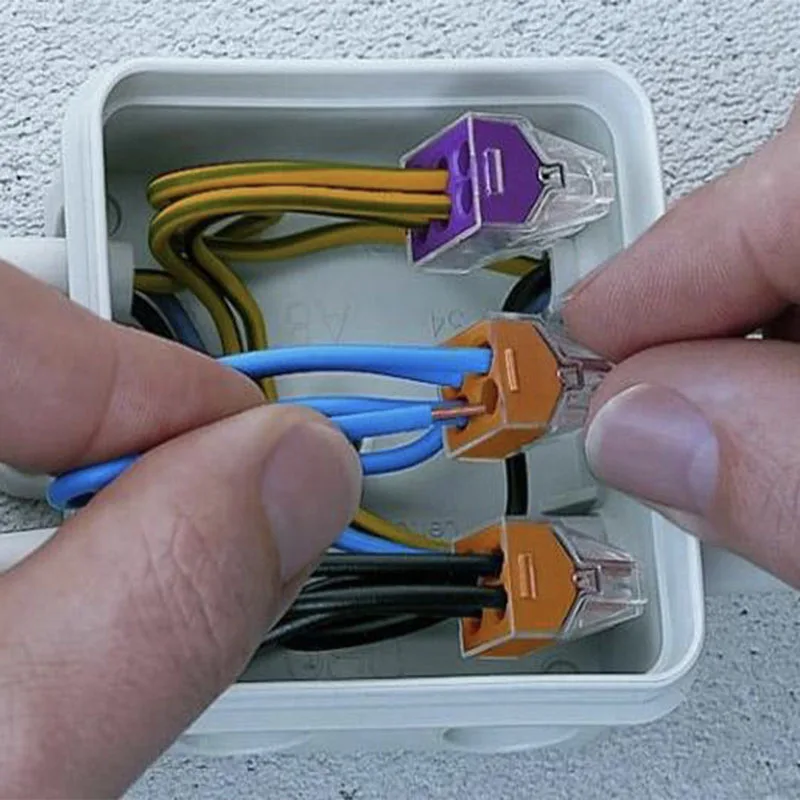

Соединение проводов в распределительной коробке клеммами

При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:

  1. Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
  2. С проводов снимаем изоляционный слой и зачищаем места проведения тока.
  3. Вставляем жилы внутрь каждой ячейки.
  4. Зажимаем клеммы при помощи специальных винтов.
  5. Распределительная коробка с проводами готова.



Нужны ли распределительные коробки при монтаже электрики?

До недавнего времени распределительные коробки были во всех домах и квартирах. Электромонтаж в домах и квартирах производился исключительно с распределительными коробками, обычно размещаемыми близко к потолку. Только к ним были подключены кабели, подводящие электричество к розеткам, точкам освещения и выключателям.

В течение некоторого времени электрические установки также производились без таких коробок, проводя провода одной цепи от одной электрической точки к другой.
Мнения о том, какой из этих методов лучше, сильно разошлись не только среди инвесторов, но и среди подрядчиков.

Стоит помнить, что в обоих типах установки также есть коробки, в которые устанавливаются розетки и выключатели. Разница между ними касается в основном распределительных коробок, также известных как соединительные коробки.

Монтаж электрики с распределительными коробками

Против традиционного метода монтажа электрики, т.е. с распределительными коробками, в основном возникают возражения эстетического характера. Поскольку ящики расположены на стенах у потолка видны и редко закрываются. Благодаря крышкам, закрывающим банки, они могут быть менее заметными, но это касается, скорее, белых стен, если только крышки не окрашены той же краской, что и стены.

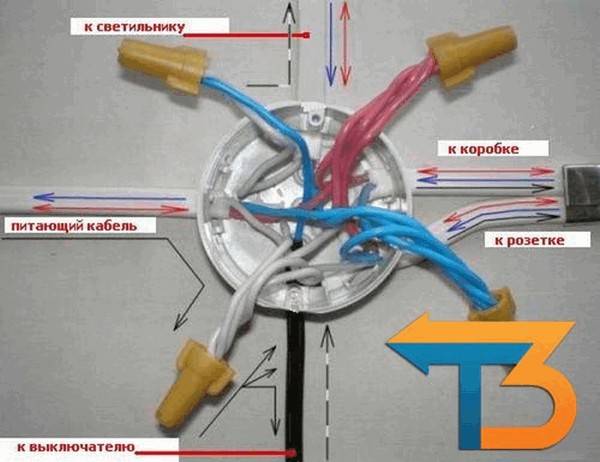

При традиционной установке кабели подводятся к точкам освещения, выключателям и розеткам только от распределительных коробок, встроенных в стены, примерно на 20-25 см от потолка. Кабели выводятся в распределительные коробки и выводятся из них по горизонтали и вертикали.

Можно врезать эти коробки глубже в стену и покрыть их слоем штукатурки, но тогда – в случае неудачной установки – её придется извлекать из-под слоя штукатурки. Если это гипсовая штукатурка – отремонтировать такое место несложно, чем если это будет цементно-известковая штукатурка. Факт остается фактом: необходимость снятия штукатурки для того, чтобы добраться до ящика, доставляет неудобства.

Преимущество использования коробок заключается в простом размещении проводов на стенах и потолках.

По мнению электриков, устанавливающих этот тип установки, легче соединять концы электрических проводов в коробке. Также плюсом является то, что распределительные коробки имеют больше места для подключения дополнительных кабелей во время возможного расширения существующей электросети за счет новых осветительных или розеток.

Монтаж электрики без распределительных коробок

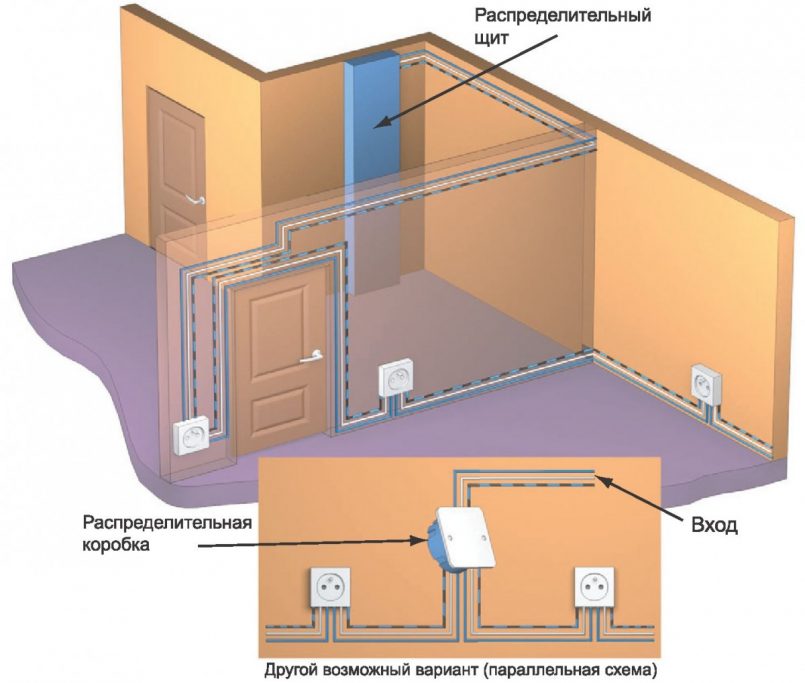

В установках без коробок провода отдельных цепей выводятся от распределительной коробки с предохранителями (платы предохранителей) к первой электрической точке, а оттуда – к следующей точке и т. д.

При правильной установке без коробок, провода проходят вдоль стен у потолка или пола – аналогично тому, как это делается с коробками – горизонтальными и вертикальными линиями.

В установке без распределительных коробок, отдельные цепи иногда также проходят двойным путем в виде замкнутых контуров, оба конца которых выведены на панель предохранителей. Это решение, хотя и требует большего количества кабелей, выгодно тем, что в случае поломки позволяет быстро отремонтировать установку. В такой двойной установке каждая из точек может получать питание от одного или другого плеча контура. Требуется только переключить провода либо в блоке предохранителей, либо в одной из электрических точек.

Однако использование двойных проводов вызывает их локальную концентрацию – как у блока предохранителей, так и в местах скопления большого количества переключателей.

Сравнение электромонтажа с коробкой и без

Вариант без коробок обычно проще и менее трудоемкий для электрика, поэтому может оказаться, что использование схем в виде двойных шлейфов обойдется заказчику почти так же, как монтаж с ящиками.

Нужно всего несколько выключателей в одном месте, чтобы вся стена была покрыта двойными проводами. Повесить в этом месте картину, не повредив электросеть будет непросто.

При безкорпусной установке провода соединяются между собой с помощью специальных разъемов. Многие электрики сомневаются в долговечности такого подключения – особенно при большой нагрузке на цепь, что означает, что питание подключенного устройства или освещения прерывается. Поэтому электромонтаж без коробок более подвержен повреждениям, чем с ними.

Неисправность электросети с распределительной коробкой можно быстро устранить, потому что все кабельные разъемы находятся в коробках и легко доступны.
Безбоксовые установки нельзя проверить сразу после их монтажа, то есть до оштукатуривания стен и установки аксессуаров в виде ламп, розеток и выключателей. Таким образом, пока строительство не будет завершено, нет уверенности в том, что электромонтаж был проведен должным образом.

Важно просто найти хорошего электрика, который выберет подходящие сечения проводов для отдельных цепей и спрогнозирует расположение всех электрических точек, которые необходимы внутри и снаружи дома, чтобы избежать возможных неисправностей.
