Для чего предназначен мультиметр: все о видах и сферах применения

Что такое мультиметр

Мультиметр – это универсальный прибор для измерений. Измерений напряжения, тока, сопротивления, а так же проверки провода на обрыв.

Для каждого из этих измерений можно использовать специальные измерительные инструменты, такие как: омметр, амперметр, вольтметр. Для измерения напряжения применяют вольтметр, амперметром измеряют силу тока, омметр используется для измерения сопротивления, однако универсальным прибором для измерений напряжения, тока и сопротивления является  мультиметр.

Таким образом, омметр + амперметр + вольтметр = мультиметр.

Существуют два основных типа мультиметров: аналоговый и цифровой.

В аналоговом мультиметре результаты измерений считывают по движению стрелки (как на часах) относительно измерительной шкалы, на которую нанесены значения: напряжения, тока, сопротивления. На многих, особенно китайских, аналоговых мультиметрах шкала реализована не очень удобно и измерение может доставлять некоторые проблемы. Популярность аналоговых мультиметров объясняется их доступностью и ценой, а основным недостатком является значительная погрешность в результатах измерений. В аналоговых мультиметрах для более точной подстройки имеется специальный построечный резистор, при помощи манипуляций которым можно добиться немного большей точности. Тем не менее, в случаях когда требуются более точные результаты измерений, приоритетно использование цифрового мультиметра. К тому же, аналоговые мультиметры практически повсеместно сняты с производства.

Главный отличием  цифрового мультиметра от аналогового является то, что результаты измерения отображаются на специальном экране (светодиодном или жидкокристаллическом). Цифровые мультиметры обладают более высокой точностью измерений и отличаются простотой использования, так как нет необходимости разбираться во всех тонкостях градуирования измерительной шкалы, в отличие от стрелочных, аналоговых приборов. Новые мультиметры с графическим дисплеем имеют возможность отображения формы сигнала, таким образом, их даже можно отнести к простейшим осциллографам. Т.е. мультиметр как бы вбирает в себя свойства все большего числа приборов. Кроме того, некоторые мультиметры обладают возможностью работы под управлением компьютера, передавая на него результаты измерений для дальнейшей обработки (портативные, как правило, через интерфейс RS-232, а настольные — по GPIB).

Итак, что должен иметь каждый мультиметр. Любой мультиметр имеет от двух до четырех гнезд (на старых российских еще больше) и два вывода, черный и красный. Черный вывод является общим (масса). Красный называется потенциальным выводом и применяется для измерений. Гнездо для общего вывода помечается как com или просто (-) т. е. минус, а сам вывод на конце может иметь так называемый «крокодильчик», для того, чтобы при измерениях можно было зацепить его за массу электронной схемы. Красный вывод вставляется в гнездо которое помечается символами сопротивления или вольт (ft, V или +). При этом, если количество гнезд более двух, то остальные обычно предназначены для красного вывода для измерения тока и помечаются как A (ампер), mA (миллиампер), 10A или 20A соответственно.

Переключатель мультиметра используется для выбора одного из нескольких пределов для измерений. Например:

 Постоянного(DCV) и переменного(ACV) напряжения: 10В, 50В, 250В, 1000В.

Тока (mA): 0.5мА, 50мА, 500мА.

Сопротивления (Ω): X1K, X100, X10, что означает умножение на определенное значение, в цифровых мультиметрах обычно указывается стандартно: 200Ом, 2кОм, 20кОм, 200кОм, 2МОм.

На цифровых мультиметрах пределов измерений обычно больше, к тому же к ним часто добавляются дополнительные функции, такие, как частотометр, проверка переходов транзисторов, звуковой «прозвон» диодов, измерение емкости конденсаторов и, даже, датчик температуры.

ТД «Автоматика» предлагает только качественные приборы измерения, поэтому на условиях дилерства мы готовы предложить мультиметры иностранных производителей-лидеров, таких как FLUKE (США) и SONEL (Польша).

Зачем иметь дома мультиметр и как пользоваться мультиметром?

30 августа 2012 k-igor

Цифровой мультиметр – комбинированный электроизмерительный прибор, как правило, включает в себя вольтметр, амперметр и омметр. Этот прибор должен быть у каждого дома, несмотря на то, что вы даже не занимаетесь электротехникой и электроникой. С мультиметром ты чувствуешь себя настоящим электриком.

Для домашних нужд подойдет абсолютно любой цифровой мультиметр, даже самый дешевый. Не стоит переплачивать деньги из-за внешнего вида или дополнительной опции. В домашних условиях существенную разницу вы не увидите. Более дорогие мультиметры имеют ряд дополнительных функций и позволяют проводить более точные измерения.

Итак, рассмотрим основные функции мультиметра.

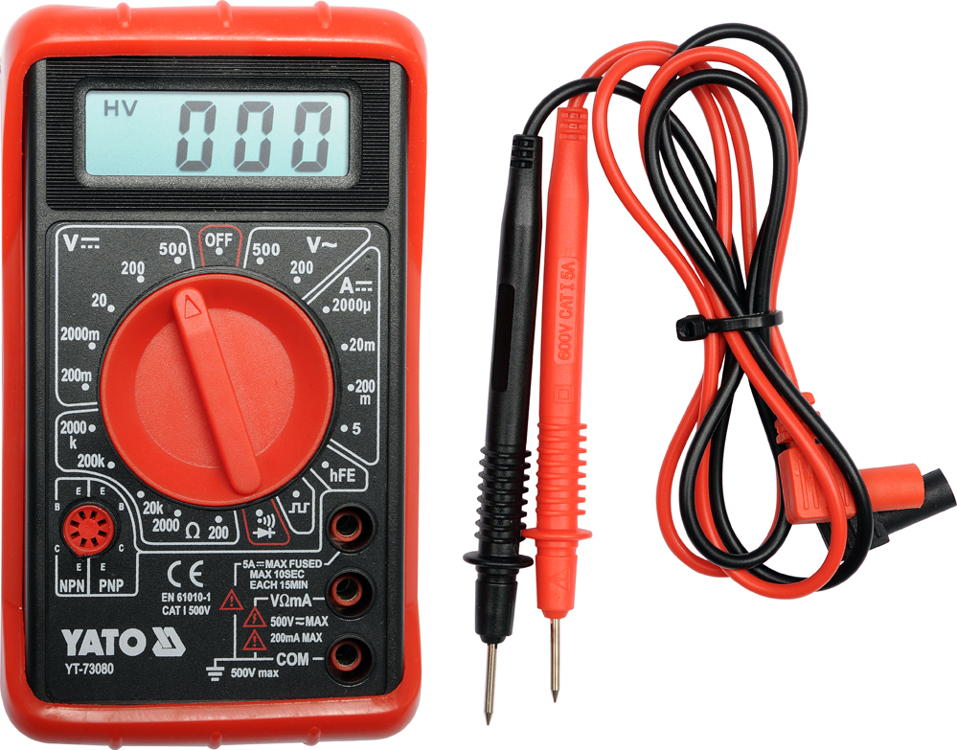

Внешний вид недорогого мультиметра представлен на картинке.

Внешний вид мультиметра

1 В левом верхнем углу размещена область DCV (=). Установив переключатель в этот диапазон мы можем измерить постоянное напряжение. К примеру, батарейку, аккумулятор. Стоит иметь ввиду, что все измерения следует начинать с установки переключателя на максимальное значение. В данном случае это 1000В. Естественно, при измерении напряжения на батарейке мы знаем, что там напряжение не может превышать 10В, поэтому можно смело сразу установить диапазон 20В. Устанавливая более близкий диапазон к действительному значению, мы получаем более точное показание прибора.

2 Далее по часовой стрелке располагается область АСV (~). Эту область измерения нужно использовать при измерении переменного напряжения. Для измерения напряжения в сети устанавливаем переключатель на 750В. Напряжение между фазным и нулевым проводниками  должно быть 210-240В (напряжение в розетке), в случае измерение напряжения между фазными проводниками — около 400В.

3 Следующий диапазон DCA (=) — измерение постоянного тока. Чтобы измерить ток, нужно щупы включить в разрыв электрической цепи. Имейте ввиду, что при токе более 200мА нужно переставить щуп в специальное гнездо (10А) и включить переключатель на 10А. Данной функцией мультиметра можно измерить ток батарейки.

4 hFE – режим проверки транзисторов. В бытовых условиях он нам не нужен.

5 ТЕМР (может присутствовать) – измерение температуры при помощи специального щупа. Понты дешевого мультиметра:) Не знаю зачем эта функция вообще там надо. Возможно измерить температуру жала пояльника или припоя. В моем мультиметре эта функция есть.

6 Проверка диодов, прозвонка. Очень полезная функция мультиметра. Позволяет находить обрыв и короткое замыкание в электрической цепи. Если взять любой проводник и с двух сторон приложить щупы, то мультиметр будет звенеть, тем самым сигнализируя о целостности электрической цепи. Если есть кабель и  жилы одинакового цвета, то с легкостью можно определить, где какая жила.

7 Измерение сопротивления. Тут думаю все понятно. Эта опция больше подходит для измерения сопротивлений в электронике.

Вот и все…

 И на последок несколько советов:

1 Главное не забывайте про установку нужного диапазона, т.к. прибор может выйти из строя.

2 Если при измерении на экране появится «1», то значит, что не правильно выбран предел измерения (диапазон).

3 Хотя бы раз в 2 года меняйте батарейку мультиметра, поскольку со временем она разряжается и мультиметр начинает врать.

4 Покупайте мультиметр со звонком. В некоторых дешевых моделях звонка нету.

5 Для удобства измерений на щупы купите 2 крокадильчика.

 Мультиметр – прибор, который позволит вам быстро отыскать аварийный участок электропроводки в квартире или загородном доме, а также облегчит ваш труд в ремонте бытового прибора.

Советую почитать:

5 причин, по которым у каждого должен быть мультиметр

Заядлые любители бытового ремонта действительно в восторге от своих электроинструментов. А в тени дрелей и шлифовальных машин мультиметр не пользуется особой популярностью. Очень жаль, потому что мультиметры столь же полезны и стали тем, что я рекомендую каждому домашнему мастеру.

Если у вас еще нет мультиметра, в этом руководстве объясняется, как использовать мультиметр дома. Просто помните, что, как и при любых работах с электричеством, действуйте осторожно и при необходимости обращайтесь к профессионалу.

Заставьте мультиметр работать дома

+5 еще Посмотреть все фото

Что такое

вообще мультиметр?

Мультиметры покрыты загадочными символами и кнопками, но пусть это вас не пугает. Есть три основные функции, которые вы будете использовать чаще всего: измерение напряжения, непрерывности и сопротивления в электрических компонентах и ​​цепях. В этом руководстве вы узнаете, как использовать эти функции для решения общих задач по дому.

Увеличить изображение

Вам это кажется греческим? Ты не один.

Брайан Беннетт/CNET

При покупке мультиметра вы столкнетесь с моделями в диапазоне 1000 долларов (примерно 750 фунтов стерлингов или 1300 австралийских долларов) — игнорируйте их. Это профессиональные модели, предназначенные для решения задач, выходящих далеко за рамки потребностей домашнего мастера. Вместо этого купите один всего за 10 долларов (примерно 8 фунтов стерлингов или 13 австралийских долларов). Известно, что некоторые розничные сети, такие как Harbour Freight, даже раздавали их.

Увеличить изображение

Используйте свой мультиметр, чтобы проверить срок службы старых батарей.

Брайан Беннетт/CNET

1. Тестовые батарейки

Вы застряли с ящиком, полным старых одноразовых батареек. Беда в том, что ты не помнишь, как они туда попали. Вы не знаете, все ли они мертвы или некоторые еще пинаются. Не волнуйтесь, режимы напряжения вашего мультиметра могут помочь.

Увеличить изображение

Ваш мультиметр поставляется с двумя изолированными щупами. Вам нужно будет подключить их к нужным портам (терминалам) на устройстве в зависимости от того, что вы хотите измерить.

Брайан Беннетт/CNET

Ваш мультиметр должен иметь два проводных щупа с красной и черной цветовой маркировкой. Они изолированы пластиком, имеют металлические наконечники и обычно имеют форму ручки. Черный щуп подключается к терминалу «COM» вашего мультиметра. Красный щуп подключается к клемме, обозначенной вольтами (V) и омами (символ омега).

Поверните шкалу мультиметра в положение напряжения постоянного тока. Если ваш измеритель имеет возможность автоматического выбора диапазона (самостоятельно регулирует чувствительность к напряжению), просто найдите символ напряжения (V) с прямой линией над ним. Это означает напряжение постоянного тока. Волнистая линия над символом напряжения указывает на переменный ток.

Если в вашем мультиметре отсутствует автодиапазон, то установите диапазон напряжения самостоятельно. Поверните его циферблат в положение, отмеченное цифрой «20». Он должен быть сгруппирован в разделе «DCV» циферблата. Теперь включите мультиметр. Прикоснитесь черным щупом (COM) к отрицательному выводу батареи, которую вы тестируете. Затем прикоснитесь красным щупом к положительному концу батареи (конец, который торчит).

Увеличить изображение

С подтвержденными 1,5 вольтами постоянного тока мой мультиметр объявляет эту батарейку АА живой!

Брайан Беннетт/CNET

Теперь вы должны увидеть текущее значение напряжения, отображаемое на экране мультиметра. Если вы видите на дисплее «0L», то диапазон напряжения установлен слишком низко. Стандартные батарейки АА и ААА рассчитаны на 1,5 вольта. Батарейка для часов CR2032 выдает 3 вольта. Итак, если вы видите значение, соответствующее номинальному напряжению батареи (или немного выше), это все еще хорошо. Более низкое значение указывает на разрядившуюся или разряженную батарею.

2. Проверьте удлинители

Сомневаетесь в целостности этого пыльного удлинителя? Установите шкалу мультиметра в режим проверки непрерывности. Найдите символ звуковой волны (точка с постепенно увеличивающимися изогнутыми линиями). Конфигурация разъема пробника остается прежней (черный — COM, красный — вольт/ом).

Включите мультиметр. Вставьте черный щуп в одну из розеток на одном конце шнура. Заземленный удлинитель в американском стиле имеет три штыря на одном конце и три одинаковых розетки (по размеру и форме) на другом.

Теперь прикоснитесь красным щупом к соответствующему штырю на конце шнура с вилкой. Если это конкретное соединение, соединенное проводом внутри шнура, в порядке, мультиметр издаст тональный или звуковой сигнал. Это говорит вам, что это соединение является непрерывным, что означает, что оно будет проводить ток и замыкать цепь. Таким же образом проверьте две оставшиеся пары вилка/розетка. Когда все три звуковых сигнала, вы знаете, что вы в деле. Если нет, то пришло время купить новый шнур.

3. Перебрать старые лампочки

Этот прием надежно работает только с простыми лампами накаливания. Если у вас есть коробка со старыми лампочками в неизвестном состоянии, используйте мультиметр, чтобы проверить, какие из них исправны, а какие перегорели.

Убедитесь, что ваш измеритель находится в режиме проверки непрерывности (см. шаг 2) и включен. Прикоснитесь черным щупом к внешней стороне металлического резьбового конца лампочки. Это помогает поместить наконечник зонда в канавку с винтовой резьбой для дополнительной стабильности. Теперь коснитесь кончиком красного щупа электрического ножного контакта лампочки (это причудливый способ сказать металлический круг в нижней части лампочки).

Когда красный щуп соприкоснется, мультиметр издаст звуковой сигнал, если электрическая цепь лампочки проверена. Если звука нет, то у вас сдохла лампочка.

4. Найдите провод под напряжением

Допустим, вышел из строя светильник на потолке — когда вы включаете и выключаете выключатель, ничего не происходит. Чтобы устранить неполадки с выключателем освещения, сначала отключите питание на панели главного выключателя. Затем загляните внутрь коробки, осторожно вытащив из нее подключенный переключатель. (Подробную статью о замене выключателей света см. в этой статье.)

Первоочередной задачей сейчас является определение того, подается ли электричество в доме на выключатель вообще.

Снова включите питание коробки на панели. Включите мультиметр, чтобы измерить напряжение переменного тока и его диапазон до 200 вольт. Убедитесь, что черный щуп подключен к клемме «COM», а красный щуп — к клемме «V, Ом». Включите мультиметр. Теперь возьмитесь за задний щуп за приподнятый пластиковый выступ.

Выступ на изолированном зонде находится на приличном расстоянии от металлического наконечника зонда.

Осторожно прикоснитесь черным щупом к металлической части корпуса выключателя света. Захватив его таким же образом, прикоснитесь контактом переключателя с надписью «COM» к красному щупу. В этой клемме переключателя часто используется черный винт. Теперь мультиметр должен отображать значение 120 вольт или чуть выше. Теперь вы подтвердили, что электроэнергия дома (ток переменного тока 120 вольт) достигает коммутатора, исходя из провода на клемме «COM» коммутатора.

Увеличить изображение

Подтвердите, если подозрительный коммутатор работает или неисправен.

Брайан Беннетт/CNET

5. Найдите неисправный выключатель

Если у вас есть выключатель освещения, который, как вы подозреваете, неисправен, вы можете проверить его состояние с помощью мультиметра. Отключите питание переключателем на панели. Отсоедините выключатель от проводки в его электрической коробке. Используйте положение порта/клеммы датчика, как и раньше (черный на COM, красный на V/ohms). Переключите шкалу мультиметра в режим измерения сопротивления (Ом) и включите его.

Когда выключатель находится в выключенном положении, прикоснитесь одним щупом к черной клемме «COM» переключателя, а другим — к латунной клемме рядом с ним. Для этого теста не имеет значения, какой щуп подключается к какой клемме переключателя. Вы должны увидеть «OL» на дисплее мультиметра. Это означает, что в цепи переключателя имеется бесконечное сопротивление. Это имеет смысл, потому что переключатель выключен.

Теперь включите переключатель и выполните те же измерения. Если выключатель света исправен, мультиметр покажет значение сопротивления, близкое к нулю. В моем случае я зарегистрировал 0,4 Ом для старого трехпозиционного переключателя, который, как я знаю, отлично работает. Если вы все еще видите «OL» или бесконечное сопротивление на переключателе, то, скорее всего, он неисправен.

Увеличить изображение

Выключатель рабочего освещения будет иметь низкое сопротивление во включенном положении.

Брайан Беннетт/CNET

Что такое мультиметр и где его можно использовать?

Мультиметр — это электрический измерительный прибор, который используется для измерения нескольких электрических свойств, таких как ток, напряжение, сопротивление и частота.

В зависимости от того, насколько совершенен мультиметр, вы также можете проводить тесты непрерывности, тесты диодов и измерения температуры. Некоторые продвинутые мультиметры даже имеют инфракрасные термометры для измерения температуры на расстоянии.

Давайте рассмотрим различные типы доступных мультиметров, как они работают и что с ними можно делать.

Как работают мультиметры?

https://www.anrdoezrs.net/links/7251228/type/dlg/sid/UUmuoUeUpU2003111/https://www.youtube. com/supported_browsers?next_url=https%3A%2F%2Fwww.youtube.com%2Fwatch %3Fv%3DhgTgx_h5QOk

Мультиметр — это устройство, объединяющее несколько цепей в одну. Мультиметр, измеряющий ток, напряжение и сопротивление, одновременно выполняет функции амперметра, вольтметра и омметра. Простой поворот круглой ручки в верхней части мультиметра переключит его из режима измерения напряжения в режим измерения тока и т.д.

Мультиметром можно измерять отдельно постоянное и переменное напряжение, ток тоже. Следовательно, одного блока будет достаточно для измерения тока в бытовых розетках (AC) и автомобильных аккумуляторах (DC).

СВЯЗАННО: Как проверить напряжение с помощью мультиметра

Для проверки любого параметра подключите тестовые щупы к разъемам мультиметра, а другие концы присоедините к проверяемой цепи. Прежде чем что-либо проверять, убедитесь, что круглая ручка мультиметра направлена ​​на правильный параметр.

После измерения параметра мультиметр будет отображать свои выходные данные как аналоговые или цифровые показания в зависимости от того, какой тип мультиметра вы используете.

Если вы никогда раньше не пользовались мультиметром, сначала ознакомьтесь с символами мультиметра. Они являются стандартными и будут точно такими же на любом мультиметре любой марки.

Типы мультиметров

В зависимости от отображения на выходе мультиметры подразделяются на два типа: цифровые мультиметры и аналоговые мультиметры. Давайте кратко обсудим каждый.

1. Аналоговые мультиметры: Как следует из названия, аналоговые мультиметры — это устаревшие приборы, отображающие измеренное значение с помощью стрелки на аналоговой шкале.
2. Цифровые мультиметры: Цифровые мультиметры преобразуют аналоговый вход в цифровой и отображают измеренное значение в цифровом виде.

С цифровыми мультиметрами проще снимать быстрые показания. Кроме того, данные измерения цифровым мультиметром более точны, чем аналоговыми. Поэтому вам следует использовать цифровой мультиметр, если вы только начинаете.

Опции цифрового мультиметра

С цифровым мультиметром у вас есть еще два варианта: вы можете выбрать портативный мультиметр или настольный мультиметр большего размера. Кроме того, вам нужно решить, должен ли мультиметр автоматически выбирать диапазон или нет.

• Мультиметры с автоматическим выбором диапазона: Современные мультиметры обычно имеют автоматический выбор диапазона, что означает, что они могут автоматически переключать свои диапазоны в зависимости от измеряемого значения.
• Мультиметры с ручным диапазоном: С ними вам придется самостоятельно настроить диапазон в соответствии с тем, что вы измеряете. Это снижает точность и увеличивает нагрузку.

Токоизмерительные клещи

Для проверки небольших цепей отлично подойдет стандартный портативный или настольный мультиметр. Однако, если ток через ваши приборы достаточно высок, чтобы его можно было измерить с помощью мультиметра, лучше всего использовать токоизмерительные клещи.

Обнаружение магнитного поля вокруг одного провода позволяет токоизмерительным клещам выполнять правильные измерения. На самом деле, провода под напряжением также можно проверить с помощью токоизмерительных клещей. Токоизмерительные клещи отличаются от мультиметра тем, что между цепью и мультиметром нет прямой связи.

Применение мультиметров

Изображение предоставлено: Pixabay

Вот краткий обзор различных применений мультиметров.

1. Автомобильный техосмотр: Автосервис – одно из основных применений мультиметров. С помощью мультиметра вы можете измерить заряд батареи, проверить ее крышку на наличие утечек, проверить генератор и проверить автомобильный гудок или любую другую электрическую цепь в вашей системе. Многие высококачественные устройства, такие как Power Probe IV, способны тестировать топливные форсунки, драйверы PCM/ECM и отслеживать сигналы. Это незаменимый гаджет для автомехаников.
2. Домашнее применение: В каждом доме должен быть мультиметр. Это устройство упрощает проверку неисправных розеток, проверку непрерывности, проверку бытовой техники и проверку остальных цепей в доме. Несмотря на то, что ни один бренд не разрабатывает мультиметры специально для домашнего использования, подойдет любой мультиметр, способный измерять основные параметры.
3. Промышленное применение: Мультиметры могут использоваться во множестве промышленных приложений. Несколько инженерных задач требуют использования мультиметров, таких как измерение температуры приборов, проведение тестов непрерывности, оценка протекания тока или анализ цепей с помощью инфракрасного изображения. Некоторые современные мультиметры даже способны передавать данные в режиме реального времени по беспроводной сети.
4. Области применения в домашних условиях: Любители электронных проектов, занимающихся своими руками, также широко используют мультиметры. Мультиметр облегчает им проведение экспериментов дома. Базовые мультиметры больше всего подходят для применения в проектах «сделай сам», так как не требуется высококлассное тестирование. В результате они относительно дешевы по сравнению с другими приложениями.

СВЯЗАННЫЕ С: Фантастические проекты DIY, сделанные из старых телефонов

Советы по безопасности при использовании мультиметра

Изображение предоставлено: Pixabay

Вот несколько советов, которым вы должны следовать при использовании мультиметра:

1. Всегда выбирайте правильный расходомер для работы.
2. Держите мультиметр за изолированные рукоятки.
3. Избегайте источников измерения, которые находятся за пределами диапазона вашего измерителя.
4. При использовании мультиметра с ручным управлением тщательно отрегулируйте диапазон.
5. Всегда надевайте защитные перчатки.
6. Не используйте мультиметр, если перегорел предохранитель.
7. Проверьте рейтинг CAT вашего мультиметра.
8. Осмотрите мультиметр и его щупы физически.
9. Регулярно калибруйте измеритель.
10. Никогда не используйте мультиметр на открытых цепях.
11. Избегайте тестирования цепей во влажной среде.
12. Храните мультиметр в защитном футляре.

Внутренняя безопасность мультиметра: Мультиметры известных марок обычно включают предохранители, которые защищают их внутренние цепи, когда ток превышает их максимальную мощность. Эти предохранители перегорают при сильном скачке тока. Вместо покупки нового мультиметра вам нужно будет только заменить предохранитель.

Мультиметр Стоимость

Цена мультиметра

варьируется от 50 до тысяч долларов. Итак, перед покупкой мультиметра следует четко определить, каковы ваши потребности, и сделать для них правильный выбор.

Для базовых домашних испытаний или школьных экспериментов будет достаточно менее дорогого мультиметра. Напротив, если вам нужно протестировать высококачественные приборы HVAC или провести промышленные проверки, вам придется приобрести более дорогой мультиметр.

Даже в последнем случае покупка мультиметра не требует больших затрат, поскольку вы можете приобрести полностью усовершенствованный мультиметр менее чем за 1000 долларов.
