УЗО: основные характеристики и сфера применения

Практически в каждом жилом и общественном помещении можно увидеть огромное количество бытовой техники, необходимой для обеспечения комфортных условий проживания и работы, что, в свою очередь, оказывает существенную нагрузку на электросеть.

Чтобы обезопасить себя и свое жилище от непредвиденных и зачастую трагических ситуаций, особое внимание следует уделять устройствам защиты, наиболее распространенным из которых является устройство защитного отключения, проще говоря, УЗО.

К сожалению, со временем любой материал подвержен износу, и проводка не исключение. Причем нет разницы, наружный или внутренний кабель поддается естественному обветшанию. Из-за потери изолирующих свойств проводки происходит утечка электричества, а это уже грозит серьезными последствиями для людей.

С какой целью устанавливают УЗО?

Устройство защитного отключения изначально предназначено для препятствования поражения током и защиты электрической проводки от возгорания из-за неполадок, которые нередко приводят к пожарам.

Существует ряд основных факторов, негативно влияющих на целостность электрических коммуникаций:

  • механическое повреждение;
  • перегрев проводки;
  • естественный износ;
  • попадание влаги;
  • неправильный монтаж;
  • безответственное отношение пользователя.

От подобных неприятностей не застрахован никто, поэтому лучше не рисковать, и своевременно монтировать защитное устройство, многократно доказавшее свою эффективность на практике. К примеру, если при работе посудомоечной машины повредится изоляционная оболочка на кабеле, который касается корпуса, тот, в свою очередь, окажется под напряжением.

В момент прикосновения человека к металлическим деталям бытового прибора ток через тело уйдет в землю, на что мгновенно отреагирует УЗО и отключит напряжение. Несмотря на незначительное поражение током, в данном случае человек гарантированно выживет.

Принцип работы УЗО Основное предназначение УЗО – защита человека от губительного удара током. Для этого на верхние клеммы автомата подключается фаза и ноль от источника питания, а на нижние – фаза и ноль, идущие на нагрузку. Таким образом, схема подключения УЗО подразумевает протекание тока через автомат с последующим возвращением в сеть.

Фактически, УЗО является своеобразным контроллером, анализирующим показатели силы тока на входе и выходе. Если будет зафиксирована разница этих показатели, то последует отключение питания во избежание нежелательных последствий. Время реакции прибора на перебои в сети и ее отключение в среднем составляет 0,04 секунды.

При нормальных условиях функционирования электрической сети не должно быть разницы между значениями тока на входе и выходе УЗО, однако на практике нередко приходится сталкиваться с обратным. При утечке тока УЗО тут же отреагирует отключением. Помимо того, что устройство защитного отключения спасает человеческие жизни, оно также уберегает бытовые приборы от поломок, спровоцированных скачками напряжения в сети и самое главное, предотвращает пожары.

Для того чтобы защитить человека от поражения электрическим током, устанавливают УЗО с номинальным током утечки в пределах 10-30 мА. Это является граничными показателями, которые способен выдержать человеческий организм без серьезных последствий.





Также можно купить УЗО с номинальным током утечки в 100-500 мА, которое выполняет несколько иные задачи, нежели защита человека от электрического поражения. Устройства с высокими номинальными значениями токов утечки предназначены для борьбы с пожарами.

Даже качественная проводка имеет естественную утечку, и чем длиннее коммуникационные магистрали, тем она больше. К примеру, УЗО в 30 мА, установленное в большом частном доме, будет демонстрировать ложное срабатывание, в то время как автоматика данного назначения, рассчитанная на ток утечки в 300-500 мА, обеспечит жилищу надежную защиту от пожара без ложных срабатываний.

Именно таких показателей утечки достаточно для того, чтобы выделилась тепловая энергия в количестве, достаточном для возгорания предметов, расположенных поблизости к месту утечки тока.

Помимо прочего устройства защитного отключения номиналом в 100-500 мА, установленные на входе в помещение, фактически обеспечивают защиту главного ввода. Так, изначально при утечке тока отключаются УЗО с низким номинальным значением, установленные для защиты. В том случае, если по одной из причин отключения не произошло, в работу вступает резервное оборудование с большим номиналом.


Устройства защитного отключения (УЗО)

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током в групповых линиях, питающих штепсельные розетки. Этот ток может быть вызван прикосновением к токоведущим частям электрооборудования или частям, которые могут оказаться под напряжением, например металлический корпус прибора. УЗО является наиболее эффективным средством защиты по сравнению с автоматическими выключателями, так как обеспечивает защиту при непосредственном контакте человека с электрооборудованием или проводником. Кроме того, УЗО предупреждает опасность возникновения пожара в результате замыкания электропроводки. Эффективность работы устройства обеспечивается его малым временем отключения — менее 40 мс. УЗО рекомендованы для использования в цепях электропитания жилых помещений, помещений с повышенной опасностью и тех объектов, где возможны появления людей или животных.
В каталогах иностранных компаний УЗО нередко называют устройствами дифференциальной защиты, дифференциальными реле, дифференциальными модулями и т. п. Функционально УЗО можно определить как быстродействующий защитный выключатель, реагирующий на дифференциальный ток в проводниках, подводящих электроэнергию к защищаемой электроустановке.
УЗО подразделяются на:

  • низкочувствительные устройства (реагирующие на токи утечки 100, 300 или 500 мА) предназначены для защиты в цепях с оборудованием, не имеющим непосредственного контакта с людьми. Эти устройства срабатывают в случае повреждения изоляции электрооборудования.
  • высокочувствительные устройства (токи утечки 10 и 30 мА) рассчитаны на защиту в тех случаях, когда к корпусу электрооборудования возможно прикосновение обслуживающего персонала. Величина тока срабатывания такого устройства должна быть ниже уровня, представляющего опасность для людей и животных.

Принцип работы

В электрической сети с заземленной нейтралью при построении аппаратуры защиты от поражения током используют принцип выделения дифференциального (утечки) тока на землю. Этот ток представляет собой разность между полным током I1; втекающим в нагрузку из сети и током I2, вытекающим из нагрузки в сторону сети. Разностный ток образуется в случае прикосновения к токоведущей части человека, стоящего на связанном с землей полу. В качестве датчика, выделяющего указанную разность токов, используют трансформатор тока 1, первичной обмоткой в котором служат сложенные вместе и пропущенные через отверстие в кольцевом магнитопроводе фазный (фазные) и нулевой провода, идущие в сторону нагрузки, а вторичная намотана поверх магнитопровода. Ко вторичной обмотке подключена обмотка 2 катушки миниатюрного электромагнитного реле — электро-механического расцепителя 3.
В нормальном режиме работы нагрузки магнитные потоки Ф1 и Ф2, образуемые фазным и нулевым проводниками, компенсируются, и результирующий поток близок к нулю. Во вторичной обмотке напряжение равно нулю. Принцип действия электромеханического расцепителя обретен принципу действия обычного реле. Якорь его прижат к ярму и удерживается в таком положении притяжением специального «блокирующего» магнита, причем усилие притяжения магнита несколько больше усилия специальной «возвратной» пружины, стремящейся оторвать якорь от ярма.

Если появившийся в результате прикосновения человека дифференциальный ток превысит определенное значение, при котором электромагнитный поток, созданный обмоткой расцепителя 2 станет достаточным для компенсации потока блокирующего магнита, пружина оторвет якорь от ярма (уставка срабатывания). Якорь механически воздействует на механизм управления ВД. Происходит размыкание силовых контактов ВД и отключение нагрузки (потребителя) от электрической сети.
Для проверки работоспособного состояния ВД предусмотрена цепь, содержащая кнопку «Тест» и ограничительный резистор RT, с помощью которых имитируется появление дифференциального тока. При нажатии кнопки подключенный к электрической сети ВД срабатывает, и в окошке визуального контроля появляется красный сектор, информирующий об отключенном состоянии механизма управления.

Классификация по условиям функционирования

По условиям функционирования УЗО подразделяются на следующие типы: АС, А, В, S, G.

  • УЗО типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно либо медленно возрастающий.
  • УЗО типа А — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно либо медленно возрастающие.
  • УЗО типа В — устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи.
  • УЗО типа S — устройство защитного отключения, селективное (с выдержкой времени отключения).
  • УЗО типа G — то же, что и типа S, но с меньшей выдержкой времени.

Приборы типа А рекомендуются для цепей с электроприемниками, имеющими импульсные источники питания (компьютеры, телевизоры и т. д.). Для построения селективных цепей используются УЗО типа S, которые срабатывают с определенной задержкой во времени.

Виды УЗО

По способу технической реализации существуют две основные категории УЗО:

  • электромеханические — функционально независимые от напряжения питания. Источником энергии, необходимой для функционирования — выполнения защитных функций, включая операцию отключения, является для устройства сам сигнал- дифференциальный ток, на который оно реагирует.
  • электронные — функционально зависимые от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника. Применение устройств, функционально зависящих от напряжения питания, более ограничено в силу их меньшей надежности, подверженности воздействию внешних факторов и др.

Основной причиной меньшего распространения электронных УЗО является их неработоспособность при часто встречающейся и наиболее опасной по условиям вероятности электропоражения неисправности электроустановки, а именно — при обрыве нулевого проводника в цепи до УЗО по направлению к источнику питания. В этом случае электронное УЗО, не имея питания, не функционирует, а на электроустановку по фазному проводнику выносится опасный для жизни человека потенциал.
В конструкции электронных УЗО, производимых в некоторых европейских странах, как правило, заложена функция отключения от сети защищаемой электроустановки при исчезновении напряжения питания. Эта функция конструктивно реализуется с помощью электромагнитного реле, работающего в режиме самоудерживания. Силовые контакты реле находятся во включенном положении только при протекании тока по его обмотке (аналогично магнитному пускателю). При исчезновении напряжения на вводных зажимах устройства якорь реле отпадает, при этом силовые контакты размыкаются, защищаемая электроустановка обесточивается. Подобная конструкция УЗО обеспечивает гарантированную защиту от поражения человека в электроустановке и в случае обрыва нулевого проводника.
Применение электронных УЗО целесообразно, когда необходима подстраховка в целях безопасности, например, в особо опасных, влажных помещениях.
В некоторых странах электротехнические нормы допускают применение УЗО только первого типа, не зависящих от напряжения питания. УЗО второго типа разрешено применять в цепях, защищаемых электромеханическими УЗО, только в качестве дополнительной защиты для конечных потребителей, например, для электроинструмента, нестационарных электроприемников и т. д.
В США применяются в основном УЗО, встроенные в розеточные блоки. Например, в небольшой квартире устанавливается по 10-15 устройств. Розетки, не оборудованные УЗО, обязательно запитываются шлейфом от розеточных блоков с УЗО.
В России, в отличие от общепринятой в мировой практике концепции, целым рядом предприятий производятся электронные УЗО на базе типового автоматического выключателя.

Техническая характеристика iEK ВД1-63

Номинальный ток, А

16, 25, 32, 40, 50, 63, 80, 100

Коммутационная износостойкость, циклов В-О

4000

Механическая износостойкость, циклов В-О

10000

Максимальное сечение присоединяемых проводов, мм кв.

35

Диапазон рабочих температур,

-25…+40

Условия эксплуатации

УХЛ4

Предельная коммутационная способность, кА

3

Номинальный отключающий дифференциальный ток, мА

10, 30, 100, 300

Число полюсов

2, 4

Электрическая схема. Условное графическое обозначение.

Габаритные размеры

Устройство защитного отключения (УЗО) Автоматические выключатели и УЗО.

Устройство защитного отключения (УЗО) — электрический аппарат защиты, который отключит электричество при касании к оголенному проводу или повреждении изоляции кабеля. Устройство защитного отключения срабатывает, когда в сети появляется дифференциальный ток, означающий утечку тока.

УЗО должно работать в паре с автоматическим выключателем, который защищает сеть от перегрузок и замыканий. Поэтому в щитке нужно предусмотреть место и для УЗО, и для автомата.

Основное назначение УЗО: защита от возгорания вследствие нарушения целостности сети и поражения током людей.

Главным компонентом УЗО является дифференциальный трансформатор, который предназначен обнаруживать дифференциальный ток.

 Преимущества УЗО

  • Многофункциональность
  • Стабилизация напряжения в сети
  • Остановка подачи тока при замыкании

 Как выбрать УЗО?



Необходимо принимать во внимание возраст и материал электропроводки, температуру помещения, в котором установлен щит, количество рядом установленных аппаратов, загрузку линии.

Определитесь с целями — хотите вы защитить отдельный элемент сети или всю электропроводку.



Чтобы правильно выбрать оборудование, обратите внимание на такие параметры, как:

  • Номинальное напряжение сети: 220 В или 380 В
  • Количество полюсов: двухполюсный или четырехполюсный
  • Номинальный ток нагрузки: 16 А, 20А, 25А, 32А, 40А, 63А, 80А, 100А
  • Номинальный отключающий дифференциальный ток (утечка) 6мА, 10мА, 30мА, 100мА, 300мА, 500мА
  • Номинальный условный ток короткого замыкания







Компания ANS Group уже 13 лет поставляет автоматические выключатели, УЗО и дифавтоматы. Мы являемся официальным дистрибьютором таких производителей электротехнического оборудования, как Legrand, Shneider Electric, ABB.

Профессиональная команда из экспертов по подбору оборудования сделает вам индивидуальное предложение по поставкам уже сегодня! Обратитесь по электронной почте [email protected] или напишите через сайт:



Разместить заказ



Рекомендуем:

ABB — Устройства защитного отключения

Legrand — Устройства защитного отключения

Schneider Electric — Модульное оборудование для жилищного строительства











виды, устройство и принцип работы

Одним из основных защитных электрических приборов являются устройства защитного отключения. Дело в том, что обычный автоматический выключатель не может обеспечить полноценную защиту при возникновении опасных ситуаций. Он срабатывает только при коротких замыканиях и перегрузках, но не реагирует на незначительные нагрузки. Качественную защиту обеспечивает УЗО, позволяющее предотвратить последствия повреждений в электрической проводке или бытовых приборах. Применение этих устройств делает бытовую технику и оборудование безопасными для потребителей.

Назначение УЗО

Электрический ток давно вошел в повседневную жизнь людей. Практически сразу же на передний план выдвинулись вопросы защиты от его поражающих факторов. В первую очередь, были заизолированы токопроводящие части электропроводки и детали токоприемников. Однако изоляция не решила всех проблем, поскольку каждая электрическая схема характеризуется наличием контактных групп и прочих технологических разрывов. Да и сам изоляционный слой постепенно разрушается, открывая свободный доступ к токопроводящим элементам оборудования. Прежде чем рассматривать для чего предназначено УЗО, следует остановиться на мероприятиях, актуальных и в настоящее время.

Следующим, более эффективным средством защиты стало устройство заземляющего контура, когда нейтральные токопроводящие корпуса и части искусственно соединяются с землей с помощью проводника. Тем не менее, данная мера не обеспечила в полной мере действенную и надежную защиту, особенно в сетях электроснабжения жилых домов, где присутствует переменный ток, заземленная нейтраль и напряжение до 1 кВ.

В связи с этим, защитные мероприятия были дополнены установкой специальных устройств дифференциального тока. Эта группа включает в себя приборы с различными способами управления и возможностями регулировок, видами установок и количеством полюсов. Сюда же входит и УЗО устройство защитного отключения, обеспечивающее в первую очередь защиту от замыкания фазного провода на корпус электрооборудования.

УЗО защищает от утечки тока в результате неправильного монтажа проводов, использования скруток вместо распределительной коробки. В этом случае защитное устройство будет постоянно срабатывать до тех пор, пока не будут ликвидированы причины утечек дифференциального тока. УЗО реагирует и на ошибки монтажа в электрощитке, вызывающие неправильное распределение токов и, как следствие, внеплановое срабатывание защитного устройства.

Устройство и принцип работы

Основные функции устройства защитного отключения сосредоточены в ферромагнитном сердечнике. В устройство УЗО также входят обмотки, в количестве трех штук.

Первая обмотка пропускает через себя фазный провод, по которому ток подводится потребителям. Вторая обмотка предназначена для прохождения обратного тока по нулевому проводу. При отсутствии утечек, величина тока в первой и второй обмотке будет одинаковой, а его направление различным. В сердечнике наводятся магнитные потоки, компенсирующие друг друга, поэтому, величина их суммарного потока имеет нулевое значение.

Основной принцип работы УЗО заключается в следующих действиях. При возникновении утечки, значение отходящего и обратного тока будет отличаться, так же, как и величина суммарного магнитного потока. Здесь в работу включается третья обмотка, в которой происходит наведение электродвижущей силы. В результате воздействия ЭДС, происходит срабатывание реле и последующий разрыв цепи.

Кроме обмоток, в УЗО имеются фильтры, отсекающие все помехи и ложные срабатывания, а также элементы с дополнительными и вспомогательными функциями. Исполнительная часть представлена контактной группой – клеммами, трансформатором, реле и специальными размыкающими пружинами. Именно контактная группа определяет номинальную силу тока, по которой выбирается то или иное УЗО. Пружины служат для размыкания контактов и прекращения подачи тока.

Принцип работы УЗО в однофазной сети

Основным принципом работы защитного устройства в однофазной сети является сравнение токов в фазном и нулевом проводах. При исправном состоянии цепи фазный ток проходит через нагрузку и возвращается к источнику питания по нулевому проводнику с такой же силой тока. Однако, в случае нарушения изоляции провода, происходит токовая утечка на металлический корпус. В данной ситуации ток фазы разделяется на две части: одна из них уходит в землю сквозь человеческое тело, а другая – возвращается в исходную точку по нулевому проводнику.

Сила тока в 0,01А уже представляет опасность для человека, а 0,1А – становится смертельной. Таким образом, ток отсечки УЗО будет составлять 0,03А, при котором напряжение сети отключается. То есть, ток не успевает достичь смертельно значения. Обычно корпус оборудования подключается к корпусу заземления, и при возникновение утечки тока происходит автоматическое отключение защитной аппаратуры. При выборе того или иного варианта для конкретной цепи, учитывается принцип работы УЗО и схема подключения к установленным потребителям

В однофазной сети УЗО работает с трехжильной проводкой, подключенной по системе TN-C-S, позволяющей выполнить заземление и защиту электрооборудования в соответствии с установленными правилами (рис. 1). Сетевые провода подключаются к верхним клеммам, обозначенным L и N, что соответствует фазе и нулю. От нижних клемм провода уходят к электрооборудованию.

Заземляющий проводник окрашивается в желто-зеленый цвет и напрямую соединяется с металлическими частями оборудования, минуя защитное устройство. Далее он уходит через электросчетчик к заземляющей шине распределительного щитка. В данном варианте работа УЗО обеспечивает защиту людей, но ему самому будет постоянно угрожать опасность в виде коротких замыканий и перегрузок.

В связи с этим, на рисунке 2 представлена схема, где защитное устройство подключено вместе с автоматическим выключателем. При этом номинал автомата не может быть выше допустимого тока УЗО. Заземление также подключается отдельно от защитных устройств. Однако во многих старых домах заземляющая система отсутствует. Выходом из положения становится подключение проводника заземления от оборудования к нулевой клемме, расположенной вверху (рис. 3). Основным условием является свободный выход нуля к нулевой шине, установленной в распределительном щитке.

Такая схема обеспечивает защиту от утечек тока при условии, если схема остается целой и не нарушается. Например, если на вводе изменить места подключений фазного и нулевого провода, все заземленные корпуса оборудования попадут под напряжение, смертельно опасное для человека. Проверка работоспособности УЗО проводится ежемесячно, путем нажатия кнопки ТЕСТ, после чего исправный прибор должен отключиться.

Принцип работы трехфазного УЗО

В электрической сети трехфазные защитные устройства могут использоваться в двух вариантах. В первом случае при срабатывании обесточивается сразу вся квартира или частный дом. То есть любое повреждение приведет к срабатыванию прибора и отключению всей бытовой техники. В данном варианте УЗО располагается как можно ближе к распределительному щитку и электросчетчику.

Такая схема не всегда удобна для потребителей, поэтому часто используется другой вид подключения. В этом варианте на каждую линию устанавливается отдельное УЗО. В случае его отключения, другие линии будут функционировать в обычном режиме.

Подключение и принцип действия трехфазного УЗО осуществляется так же, как и однофазная аппаратура. Просто вместо одного фазного провода, здесь используется три, подключаемые в соответствующие клеммы. Существенным отличием трехфазных моделей является обязательное наличие заземления, для которого потребуется дополнительный провод. Они могут одновременно защитить потребителей, подключенных с помощью однофазного и трехфазного кабеля. Если заземление заранее спланировано для соединения с действующим заземляющим контуром дома, в этом случае электросчетчик рекомендуется устанавливать между автоматом и УЗО.

Установка заземляющей шины всегда выполняется отдельно от защитного устройства, независимо от числа подключаемых фаз. Перед монтажом трехфазного УЗО в цепь, нужно обязательно ознакомиться с инструкцией и схемой подключения. Перед началом работ электрическая сеть должна быть обесточена.

Трехфазный кабель заранее разделяется на отдельные жилы. После зачистки контактных концов, они вставляются в нужные клеммы – фазные и нулевую. После завершения монтажа проводится проверка работоспособности устройства с помощью кнопки ТЕСТ. Если цепь отключается, значит монтаж выполнен правильно.

Виды УЗО

Несмотря на общий принцип работы УЗО, их конструкции могут быть одно- или трехфазными. Кроме того, модели защитных устройств разделяются на электронные и электромеханические. От этих параметров зависит и правильный выбор прибора. Однако, основную роль играет качество того или иного изделия. Поэтому, нельзя определить явное превосходство какой-либо модели.

Выбирая защитное устройство, следует учитывать технические характеристики, от которых зависит, как работает УЗО в дальнейшем. Основным показателем является значение номинального тока. Его расчет производится путем деления максимальной нагрузки на величину фазного напряжения. Большое значение имеет ток срабатывания устройства. В квартире или доме подойдет УЗО на 10мА. В других ситуациях, может использоваться диапазон от 100 до 300мА.

Все защитные устройства классифицируются по большому количеству параметров. Например, приборы, разделяющиеся по токам утечки, представлены следующими типами:

  • АС – срабатывает, когда обнаружена утечка переменного тока.
  • А – подходит для использования во всех случаях.
  • В – применяются в основном на объектах промышленного производства.

Принцип срабатывания также может отличаться:

  • Электромеханические устройства, работающие вне зависимости от сетевого напряжения.
  • Электронная аппаратура, на работу которой оказывает влияние напряжение сети.

Конструктивно УЗО могут быть двухполюсными, предназначенными для однофазных сетей или четырехполюсными, использующиеся в трехфазных электрических сетях. Классификация позволяет правильно выбрать защитное устройство, более всего подходящее для конкретных условий эксплуатации. Более качественная защита гарантирует безопасную работу с электроприборами и оборудованием.

Ток срабатывания УЗО

Важной функцией УЗО является мгновенное срабатывание при возникновении токов утечки и отключение потребителей от сети. Поэтому к одной из его основных технических характеристик относится ток срабатывания. Именно этот показатель определяет работоспособность защитного устройства. Поддержание УЗО в исправном состоянии предполагает ежемесячную проверку на соответствие параметров срабатывания установленным нормам.

Способов проверки срабатывания УЗО:

  • Проверка при покупке с помощью пальчиковой батарейки и куска провода. Рычаг УЗО взводится, а батарейка подключается между вводом заземления и выводом фазы. В случае исправности устройство должно мгновенно сработать.
  • Использование кнопки ТЕСТ, имитирующую утечку тока при нажатии. Исправное устройство должно сразу же отключиться.

Существуют и другие способы проверки с помощью лампочек, резисторов, измерительных приборов. Полученные результаты дают возможность правильно отрегулировать устройство, повышая тем самым безопасность при работе с электрооборудованием и другими приборами.

Как проверить УЗО на срабатывание

УЗО — ЧТО ЭТО ТАКОЕ И КАК РАБОТАЕТ

Необходимость применения специальных устройств защиты человека от поражения электрическим током, а также электропроводки и оборудования от возможного возгорания при повреждении изоляции обозначилась ещё в прошлом веке.

Этому способствовал ряд факторов:

  • использование железобетонных конструкций в массовом строительстве, вытесняющих деревянные и кирпичные строения;
  • постоянный рост количества электроприборов, применяемых в быту и на производстве;
  • наличие в жилых и производственных объектах централизованных сетей отопления, водоснабжения и канализации, являющихся естественными заземляющими устройствами.

Сети 0,4 кВ выполняются с глухим заземлением нейтрали, поэтому между фазным проводом и любым естественным заземлителем может возникать опасное для жизни напряжение.

Современное жилище человека заполнено большим количеством бытовой техники и различных электрических устройств. В связи с этим возрастает вероятность косвенного прикосновения.

Примечание. Косвенное прикосновение — специальный термин, обозначающий прикосновение к нетоковедущим частям оборудования (например, к корпусу электроприбора или устройства), оказавшимся под напряжением вследствие повреждения внутренней изоляции.

Особенно опасно повреждение изоляции электрооборудования в сетях без защитного заземления.

В этом случае корпус стиральной машины, холодильника или другой техники может длительное время находиться под фазным напряжением. Одновременное прикосновение к корпусу такого электроприбора и к нулевому проводу либо трубам отопления или водоснабжения может вызвать смертельный удар электротоком.

Современные стандарты безопасности требуют применения внутренней электропроводки с защитным проводом и специальных устройств защитного отключения (УЗО).

ПРИНЦИП ДЕЙСТВИЯ УСТРОЙСТВА ЗАЩИТНОГО ОТКЛЮЧЕНИЯ

УЗО предназначено для работы в сетях с защитным проводником (PE или PEN). При включении электроприборов в таких сетях их корпуса соединяются с защитным нулевым проводником через специальный контакт в розетке.

Таким образом, при пробое внутренней изоляции и появлении фазного напряжения на корпусе происходит короткое замыкание и отключение автомата питания электромагнитным расцепителем.

Однако в случае частичной потери внутренних изоляционных свойств прибора, электроток, протекающий между фазным проводом и защитным нулём, может быть гораздо меньше уставки не только электромагнитного, но и теплового расцепителя.

В этом случае корпус электроприбора может находиться под напряжением, в то время как защита от сверхтоков не будет реагировать и отключение не произойдёт. В этой ситуации и приходит на помощь УЗО — устройство защитного отключения.

В основе принципа работы УЗО — контроль токовой утечки, возникающей при снижении уровня изоляции электрооборудования.

Основной элемент устройства защитного отключения — дифференциальный трансформатор. Магнитный сердечник этого трансформатора имеет форму тора (проще говоря, бублика). Первичной обмоткой трансформатора служат фазный и рабочий нулевой провода, обычно образующие несколько витков. Вторичная обмотка питает исполнительный механизм, производящий отключение.

При исправной изоляции подключенный к сети прибор создаёт только одну токовую цепь: фаза — нагрузка — рабочий ноль. В этом случае первичная обмотка трансформатора создаёт результирующий магнитный поток в сердечнике, равный нулю, так как токи фазного и нулевого рабочего проводов равны по величине и находятся в противофазе.

В случае ухудшения изоляции в приборе кроме основной токовой цепи, в зависимости от места повреждения изоляции образуется одна или две дополнительные параллельные цепочки:

  • фаза — нагрузка — защитный проводник (PE или PEN) — рабочий нулевой провод;
  • фаза — защитный проводник — нагрузка — рабочий нулевой провод.

В любом из этих случаев электроток фазного провода делится на две цепи — одна часть тока возвращается через рабочий ноль, вторая — через защитный провод.

Это приводит к тому, что ток в фазном проводе больше, чем в рабочем нулевом проводнике, следовательно, магнитные потоки нуля и фазы уже не уравновешиваются. Ток во вторичной обмотке индуцируется разностью этих потоков, поэтому трансформатор и называется дифференциальным.

Различные модели УЗО настроены на разные значения тока утечки, при котором происходит срабатывание исполнительного механизма и отключение устройства от сети. Уставка тока утечки является основным техническим параметром УЗО.

Мировая промышленность производит устройства защитного отключения, имеющие следующие значения дифференциального тока срабатывания:

  1. 6 мА — приборы самой высокой чувствительности, соответствуют стандартам безопасности стран ЕС и США. Их использование в сетях с изношенной проводкой приводит к неустойчивой работе и частым отключениям. В России не применяются;
  2. 10 мА — устройства, имеющие такую уставку дифференциального тока применяются при подключении электрооборудования в помещениях с повышенной влажностью и других опасных условиях;
  3. 30 мА — устройства с такой характеристикой имеют наибольшее распространение;
  4. 100 мА и более — отдельный класс устройств, выполняющих противопожарные функции.

Особое предназначение УЗО с дифференциальным током отключения 100 мА и более обусловлено тем обстоятельством, что электроток 100 мА и выше считается смертельным при его протекании через тело человека. Поэтому устройства защитного отключения с токами 10 и 30 мА предназначены для защиты человека и подключаются в цепи отдельных электроприборов.

УЗО на 100 мА и выше не гарантируют защиту человека от смертельно опасного тока, они служат для предотвращения возгорания электропроводки и устанавливаются обычно во вводных и распределительных щитах.

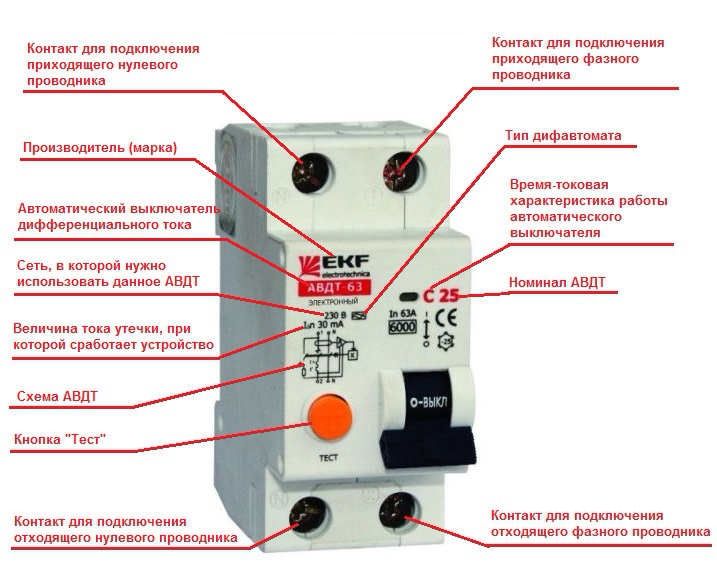

УЗО И ДИФ. АВТОМАТ — В ЧЁМ РАЗНИЦА

Как уже было отмечено, автоматический выключатель и устройство защитного отключения — приборы, выполняющие различные функции.

Автомат необходим для защиты оборудования при возникновении коротких замыканий и перегрузок. УЗО, по сути, контролирует состояние изоляции электроприборов и проводки, производя отключение при его нарушении. Поэтому эти приборы, как правило, устанавливаются вместе.

Поскольку УЗО и автоматический выключатель почти всегда соседствуют в распределительных щитах, логичным шагом стало конструирование прибора, объединяющего в себе их функции. Результатом такого гибрида и стал дифавтомат. Таким образом, дифавтомат это не что иное, как объединение в одном корпусе двух устройств — УЗО и автоматического выключателя.

Дифференциальный автомат по сравнению с применением УЗО и автоматического выключателя как отдельных приборов обладает рядом преимуществ:

  • облегчается монтаж за счёт уменьшения количества подключаемых проводов;
  • дифавтомат как правило, занимает меньше места, чем УЗО с автоматическим выключателем;
  • применение диф. автомата обеспечивает выигрыш в цене оборудования.

К отрицательным качествам дифавтомата следует отнести то, что при выходе из строя автомата или УЗО, входящих в его состав, замене подлежит дифавтомат целиком.

Кроме этого следует учесть, что параметры выключателя, входящего в состав дифавтомата необходимо согласовывать по условию селективности с характеристиками вышестоящего автомата. Это относится и к дифференциальному модулю дифавтомата, который согласовывается по току с установленным выше УЗО.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Защита от поражения электрическим током | ЭЛЕКО

Защита от поражения электрическим током. УЗО и дифференциальные автоматы.

Устройство защитного отключения (сокращенно «УЗО») – предназначено в первую очередь для защиты человека от поражения электрическим током, а также позволяет избежать утечки тока и связанных с этим последствий (риск возникновения пожара, дополнительный расход электроэнергии). Поэтому особенно важно устанавливать УЗО в доме, где есть места с повышенной опасностью поражения электрическим током или если в доме есть дети.

Рисунок 1.
1. Уставка дифференциального
тока УЗО
2. Маркировка нулевой клеммы
3. Номинальный ток УЗО
4. Кнопка «Тест»

Принцип действия устройства основан на сравнении величины фазного и нулевого токов. В идеале, если нет утечек тока, то эти значения будут равны. А если образовалась токовая утечка и разница этих токов превышает величину уставки дифференциального тока УЗО (рис.1 маркер 1), то устройство срабатывает, отключая линию на которой оно устанавлено. Стоит отметить, что устройство защитного отключения не защитит Ваш дом от короткого замыкания и перегрузки, поэтому в цепи перед ним обязательно должен стоять автоматический выключатель или вместо них ставится дифференциальный автомат, который объединяет функции УЗО и автомата в одном устройстве (выделение красным цветом рис.5). Установка диффавтоматов позволяет существенно сэкономить место в электрическом щите. Поскольку принцип действия (в том что касается защиты от утечек и поражения электрическим током) устройства защитного отключения и дифференциального автомата идентичен, то далее в тексте будем использовать только термин «УЗО».

Давайте рассмотрим на практике, как УЗО может спасти нас от поражения электрическим током. Допустим в электрической части стиральной машины повредилась изоляция и корпус оказался под напряжением. Если в электропроводке квартиры предусмотрено заземление, то между корпусом и «землей» возникнет ток утечки, сработает УЗО и отключит электричество. Но что произойдет, если заземления в доме нет? Допустим кто то из людей заходит в ванную комнату и случайно дотрагивается до стиральной машины. В момент прикосновения возникает ток утечки, УЗО срабатывает и отключает электричество. Срабатывание устройства защитного отключения происходит мгновенно (не более 30 мс) и человек практически не почувствует воздействие электрического тока (при правильно подобранном УЗО с минимальным током утечки). Ощутимым для человека принято считать токи от 1 мА, величину тока свыше 15 мА называют порогом неотпускающего тока, он вызывает непроизвольное сокращение мышц кисти руки и предплечья, сопровождающееся, болью, ток свыше 40 мА даже при кратковременном воздействии оказывает негативное влияние на здоровье человека, а при длительном воздействии может оказаться летальным, 100 мА и выше — ток опасный для жизни. В бытовых условиях для защиты человека используют УЗО с дифференциальным током 10 мА или 30 мА. Причем на отдельные участки электросети квартиры (ванная или детская комната) лучше выбрать устройство с током утечки 10 мА, а в качестве общего — 30 мА. УЗО с дифференциальным током 100 мА и выше обычно используются для противопожарной защиты.

Существует несколько вариантов подключения устройств защитного отключения:

1) Установка одного общего УЗО (рис.2). Установка непосредственно после вводного автомата или после электросчетчика (в схеме со счетчиком). Это самый недорогой вариант, позволяет обезопасить всю электросистему в целом, но минусом является то, что при возникновении тока утечки электричество будет отключаться полностью во всем доме/квартире.
2) Установка нескольких УЗО на отдельные группы (рис.3). Позволяет контролировать каждый участок электросети по отдельности. При срабатывании УЗО отключит электричество только на своем участке цепи, а не во всем доме, как в первом варианте. Более затратный вариант, т.к. используется несколько устройств защитного отключения (по одному на каждый защищаемый участок).

Рисунок 2. Схема подключения одного
общего УЗО Рисунок 3. Схема подключения нескольких УЗО
на отдельные группы

3) При трехфазном вводе может использоваться схема подключения с четырехполюсным УЗО (рис.4). Подключение по данной схеме принято использовать только для трехфазных потребителей нагрузки (электродвигатели и пр.), когда необходимо, чтобы все три фазы отключались одновременно.
4) В случае если ввод трехфазный и нагрузка распределена между однофазными потребителями, рекомендуется использовать двухполюсные УЗО на каждую фазу (рис.6) или на каждую отдельную линию (рис.5).

Рисунок 4. Схема подключения общего УЗО
в трехфазной сети Рисунок 5. Схема подключения нескольких УЗО
на отдельные линии в трехфазной сети Рисунок 6. Схема подключения УЗО на каждую фазу
или группу автоматов в трехфазной сети

В схеме УЗО должно устанавливаться после автоматического выключателя, т.к. в нем не предусмотрена защита от короткого замыкания и перегрузки, при этом номинальный ток УЗО (рис.1 маркер 3) должен быть на ступень выше номинального тока автомата. Прохождение через устройство защитного отключения тока выше номинального значения может привести к выходу его из строя. Так на схемах (рис.2 и рис.6) вводной автомат имеет ниже номинал по току, чем все установленные после него УЗО, а на схемах (рис.3 и рис.5) перед каждым УЗО стоит «свой» автоматический выключатель с более низкой уставкой по номинальному току. При подключении нужно обязательно соблюдать фазировку — обычно клеммы для нулевого провода отмечены на УЗО буквой «N» (рис.1 маркер 2), фазные клеммы, как правило, никак не помечаются. Подключение питающих проводов желательно производить к верхним клеммам коммутационных аппаратов для увеличения ресурса работы и безопасности эксплуатации электрического щита. Соединение нулевых проводов между собой или с заземлением в схеме после УЗО не допускается, т.к. это приведет к ложным срабатываниям устройства. Перед вводом в работу рекомендуется проверить работоспособность устройства защитного отключения. Сделать это можно нажав кнопку «Тест» на корпусе (рис.1 маркер 4), если все в порядке, то после нажатия УЗО сработает и отключит электроэнергию.

Перейти в раздел каталога Устройства защитного отключения

Перейти в раздел каталога Дифференциальные автоматы

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Роман Баранов, 29 января 2019 года

При использовании этой статьи ссылка на страницу исходной статьи обязательна

Что такое УЗО в электрике: как расшифровывается, где применяется

Всем домовладельцам хорошо знакомы выключатели-автоматы, которые защищают квартирные электросети от перегрузки (например, из-за короткого замыкания) и связанных с нею неприятностей. Но одними автоматическими выключателями полной безопасности сети не добиться. Для этого используется ряд других приспособлений, самым популярным из которых сегодня являются устройство, известное как УЗО, что это такое в электрике — рассказываем в статье.

Все об УЗО

Назначение
Отличия от автомата
Места установки

Итак, что такое УЗО в электрике? Аббревиатура расшифровывается как «устройство защитного отключения», а инженеры и специалисты предпочитают называть его выключателем дифференциального тока. Прибор предназначен для отслеживания утечек тока, возникающих при повреждении электропроводки и электроприборов.

В нормальных условиях ток, упрощённо говоря, перетекает от линейного к нейтральному проводнику (от «фазы» к «нулю») через устройство, которое приводится в работу (например, лампочке или электродвигателю). Если, скажем, в результате повреждения оголена проводка или металлический корпус бытовой техники (к примеру, стиральной машины) оказывается под напряжением, может возникнуть ситуация, когда ток начинает утекать не на «ноль», а буквально на землю. Такое бывает, к сожалению, часто — человек прикоснулся к проводу и получил удар током — ток через его тело пошёл в землю. Автоматический выключатель даже не заметит этой небольшой нагрузки и не сработает, а удар тока может быть смертельным. Вот для защиты от таких утечек и необходимо УЗО.

Приборы особенно важны для защиты электросети в местах повышенной опасности, например, во влажных помещениях, а также везде, где есть контакт с землёй и повышенная влажность. Устройства защитного отключения в обязательном порядке ставятся на линии электропроводки для ванных комнат и для уличной сети, например, на даче.

Итак, чем отличается УЗО от автомата в электрике? Не вдаваясь в подробности конструкции — автомат срабатывает при токах, превышающих предельную нагрузку на сеть (например, есть автоматы на 10, 16, 25 ампер), а самые популярные модели защитного отключения срабатывают от тока утечки 30 миллиампер (мА). То есть ток получается почти в 1 000 раз слабее. Скорость срабатывания защиты составляет примерно 100 миллисекунд (0,1 с). За такой короткий момент воздействия человек даже не ощутит удара.

В отличие, скажем, от автоматических выключателей устройство защитного отключения требует регулярного профилактического обслуживания. Впрочем, в этом нет ничего трудного — ежемесячно владелец должен нажимать на кнопку на корпусе.

Прибор может устанавливаться как на отдельные ветки электросети, обслуживающие особо опасные зоны (ванная, сауна, гараж, двор), так и на всю домовую сеть. В западных странах вообще часто не принято мелочиться с защитой, их могут ставить чуть ли не на каждую группу розеток.

Для мокрых зон и улицы

Для защиты от поражения током во влажных и сырых помещениях, а также уличной сети применяются УЗО на 30 либо (реже) 10 мА. Эти устройства обеспечивают комфортный уровень безопасности, но они слишком чувствительны, и если их поставить на всю домовую сеть, могут происходить ложные срабатывания.

Для всей домовой сети

Выключатели на 100 мА (и тем более 300 мА) не так комфортны — человек почувствует удар током, но не пострадает — но они и менее чувствительны. Их ставят на домовую сеть как дополнительную защиту, а также как защиту от пожара. Эти устройства способны улавливать утечки, возникающие в скрытых местах нарушения проводки. Например, где-то в стене или в розетке за мебелью произошёл надлом жил в проводе или ослабли винтовые зажимы контактов. Провод или розетка начинает греться. Если утечки недостаточно большие (меньше токов короткого замыкания), то автоматический выключатель не срабатывает. Для таких случаев как раз и необходим специальный выключатель дифференциального тока с током срабатывания 100 или 300 мА.

Места установки

Устанавливаются приборы обычно в общедомовой распределительный щиток на DIN-рейку. Порядок подключения устройства защитного отключения и автоматического выключателя может быть любым (главное, чтобы схема подключения была корректная), но чаще впереди ставится УЗО, а за ним автоматический выключатель — такая схема проще, и в ней меньше шансов запутаться для неопытного монтажника.

Важнее очерёдности подключения номинальные характеристики по току этих устройств. Важно, чтобы УЗО было рассчитано на прохождения тока такого же по силе или большего, как выключатель. Например, если у вас стоит автомат на 10 А, то УЗО тоже должно быть рассчитано на ток не менее 10 А. А для пущей безопасности рекомендуется брать прибор, рассчитанный на более мощный ток, на одну ступень выше. То есть в паре с автоматом 10 А берут УЗО 16 А, для 16 А берут 25 А, и т.д.

Интересной разновидностью УЗО являются модели с встроенной защитой от превышения напряжения. Если вместо 220 В по сети начнут «передавать» 260-270 В, то с домовым оборудованием возникнут серьёзные неприятности. Для защиты от таких скачков и служит подобные приспособления.

Автоматические выключатели и УЗО могут быть объединены в одно устройство, которое называется автоматическим выключателем дифференциального тока (АВДТ или дифавтоматом). Какой именно вариант удобнее использовать (два последовательно подключённых устройства или одно), зависит от схемы подключения всех нагрузок сети, но по сути это, как говорится, дело вкуса.

  • Материал подготовил: Борис Безель

Что такое узо?

Узо — это ликер со вкусом аниса, изготовленный из виноградного сусла (остатки виноделия). Он может быть сделан только в Греции и на Кипре и может включать другие специи, помимо аниса. Ни один другой напиток не является таким уникальным греческим или так тесно связанным с культурой, как узо с Грецией. Греки пьют больше всего узо, и узо (узо-бары) подают его вместе с закусками, называемыми мезе . Узо, которое часто пьют отдельно или в слегка разбавленном виде, имеет очень сильный аромат аниса (черной лакрицы), к которому нужно привыкнуть.Это также крепкий ликер, который не для слабонервных.

Ель ест / Брианна Гилмартин

Узо против Раки

Узо и раки — два восточно-средиземноморских дистиллированных спирта с характерным ароматом аниса. Раки родом из Турции и послужил источником вдохновения для многих анисовых напитков, в том числе узо. Оба продукта дистиллированы из остатков виноделия, анис является доминирующим вкусовым ингредиентом, и их чаще всего едят с мезе. У них одинаково сильный аромат и вкус, но самая большая разница — крепость.Там, где крепость узо обычно не превышает 90 пробы, легко найти раки до 180 пробы.

Быстрые факты

  • Состав: Анис, виноградное сусло, другие специи
  • Проба: 75–90
  • ОДС: 37,5–45%
  • Калорий в шоте: 103
  • Происхождение: Греция
  • Вкус: Сильный анис, сладкий
  • Подача: Пряный, со льдом, коктейли

Из чего делают узо?

Узо производится аналогично ципуро , что является греческим эквивалентом итальянской граппы.Ципуро издавна производился в Греции и представляет собой бренди, дистиллированный из сусла или остатков винограда, спрессованных для виноделия. Используя тот же тип основы (хотя и значительно более крепкий), узо традиционно перегоняется в медных перегонных кубах и приправляется анисом. Другие специи, такие как кардамон, корица, гвоздика, кориандр, фенхель, мята и мастика, также могут быть использованы в рецепте винокурни. Греческий закон гласит, что готовый дистиллят должен содержать не менее 20 процентов исходных дрожжей узо и быть разлит как минимум 37.5-процентный объем алкоголя (крепость 75%).

Большинство узо падает примерно на 80 доказательств. Хотя это кажется мягким по сравнению с высокопрочным виски и ромом, узо обладает мощным и огненным вкусом. Высокое содержание сахара задерживает попадание алкоголя в организм. Тем, кто пьёт, рекомендуется соблюдать осторожность, потому что действие узо незаметно для вас.

Узо был впервые подвергнут коммерческой дистилляции в 1856 году. Это исключительно продукт Греции и Кипра. В 2006 году правительство Греции получило эксклюзивные права на использование названия продукта узо.Он защищен наименованием PGI (Защищенное географическое указание) и PDO (Защищенное обозначение происхождения), признанными Европейским Союзом. Остров Лесбос (Митилини) гордится тем, что является центром производства узо, на долю которого приходится половина узо страны, производимая 17 заводами. Он широко известен одними из лучших узо в Греции. Рецепты дистилляции узо могут быть похожими, хотя большинство из них тщательно охраняются семейными секретами.

Какой на вкус узо?

Прозрачный и шелковистый, с отчетливым ароматом лакричника, узо завораживает и незабываемо.

Как пить узо

Узо обычно подают в чистом виде, без льда и часто в высоком тонком стакане, который называется kanoakia (похож на стакан для хайболла). Греки могут добавить ледяную воду, чтобы разбавить крепость, в результате чего жидкость станет непрозрачной, молочно-белой. Известный как «эффект узо», он связан с анисовыми маслами и похож на louche , получаемый при наливании абсента. Если вы добавите лед непосредственно в узо, на поверхности напитка появятся некрасивые кристаллы.

Большинство греков посмеются над идеей смешивания узо с чем-либо, кроме воды. Если вы хотите замаскировать вкус, добавьте воды, лимонного сока, листьев мяты и меда, чтобы приготовить узо-лимонад. В других частях света его иногда используют в качестве миксера для коктейлей или вместо других спиртных напитков со вкусом аниса.

Греки так любят этот напиток, что в Греции есть бесчисленные узо-бары под названием узери . Это обычные заведения, которые специализируются на разных типах узо, но, что еще более важно, они популярны из-за их соблазнительного набора закусок, известных как мезете .Эти пикантные маленькие тарелки еды являются важным компонентом социальной стороны употребления узо. Несмотря на сильный вкус, узо дополняет множество различных блюд, а меню мезе часто бывает длинным и разнообразным. Когда вы пьете узо, обычный тост — « стин уэя су», (стин ии-йи-ау су), или «за ваше здоровье!»

Рецепты коктейлей

Узо обычно не входит в состав коктейлей. Тем не менее, его можно использовать как замену другим ликерам со вкусом аниса, таким как абсент, анисовка, пастис и самбука.

Популярные бренды

У брендов узо, как правило, есть преданные последователи. Некоторые из лучших узо производятся исключительно в этой стране, хотя есть ряд известных брендов, которые распространяются по всему миру. Поскольку узо может сильно отличаться от одной винокурни к другой, рекомендуется попробовать несколько брендов, чтобы найти ту, которая вам больше всего нравится.

  • Кефи
  • Узо 12
  • Узо Барбайанни
  • Узо Мини
  • Plomari Tinarvou
  • Sans Rival

Готовим с узо

Узо можно использовать в кулинарии, чтобы придать особый аромат аниса практически любому блюду.Греки будут использовать узо в рецептах, от маринадов из морепродуктов до печенья.

Знакомство с узо, национальным напитком Греции

Независимо от того, что происходит в Греции, мы все можем согласиться в одном: узо потрясающий.

Что такое узо, спросите вы? Возможно, вы помните печально известную сцену питья узо из Моя большая греческая свадьба , где аперитив со вкусом аниса разносит тиски родственников героини Тулы. Правда в том, что, хотя это может быть серьезным доказательством, узо не обязательно крепче бурбона (его должно быть не менее 37).Крепость 5%, или доказательство 75, вряд ли достойно — извините, что испортил веселье). Однако вкусно. Если вы поклонник абсента, аквавита или солодки в целом, вам обязательно понравится узо. Вот как появился этот пряный спиртной напиток.

Предшественником Узо является ципуро, что по сути является греческой граппой. Однако разница в том, что сразу после дистилляции базовый спирт, используемый для изготовления узо, содержит больше алкоголя, чем базовый спирт, используемый для изготовления ципуро. Кроме того, ципуро не обязательно должно иметь аромат аниса, а вот узо — обязательно.Узо производится из базового спирта винограда, а затем его приправляют анисом — тот же отчетливый вкус, что и у абсента. История Узо на удивление коротка: в 1856 году Николас Катсарос и его семья открыли первый завод по производству узо, который до сих пор производит узо. В 2006 году, признавая уникальное греческое наследие напитка, правительство постановило, что узо может производиться только в Греции, получив одобренное ЕС защищенное обозначение происхождения (это похоже на DOC для итальянских вин).

Как и любой другой спиртной напиток со вкусом аниса, если вы добавите немного воды в узо, он станет молочным.Это называется лаушингом или эффектом узо. Узо полон потрясающих ароматов (таких как фенхель, кориандр и гвоздика), настолько, что он дает настоящий вкус. Чтобы сбалансировать все эти вкусы, мы рекомендуем потягивать узо с небольшим количеством еды. Подумайте, фаршированные виноградные листья, баклажаны и свежий сыр. Убедитесь, что у вас под рукой есть лепешки.

Отправляйтесь в местный винный магазин и изучите свой выбор узо. Вы найдете его рядом с самбукой и абсентом. Если вы чувствуете себя храбрым, подожгите его.Шучу, пожалуйста, не делай этого. Вместо этого попробуйте этот коктейль:

Греческая трагедия

  • ¾ Унция Узо
  • ¾ Сладкий вермут ¾
  • ¾ Ликер Sweet Berry (или Manischewitz)
  • Отжать сок лайма

В шейкере, наполненном льдом, энергично встряхните и процедите в купе с шампанским.

Поддержите Грецию. Или нет. Просто помните, пейте узо.

Louching, фото любезно предоставлено Эриком Литтоном через Wikimedia Commons

Что можно и что нельзя пить узо

Узо — безусловно, самый известный алкогольный напиток Греции.

Это сладкий крепкий алкогольный напиток, похожий на ликер, который изготавливается из побочных продуктов винограда, которые использовались для изготовления вина (в основном из кожицы и стеблей). Затем он перегоняется в крепкий алкогольный напиток, приправленный в основном анисом, что придает ему характерный вкус лакрицы.

Питье узо в Греции — это культурный ритуал, у которого есть свое особое время и место, обычно поздно днем ​​или ранним вечером и всегда сопровождаемый небольшими тарелками еды.

Одни говорят, что употребление узо — это искусство, другие — образ жизни.

Вот список того, что можно и чего нельзя делать, чтобы каждый глоток вам понравился:

  • Наслаждайтесь этим жарким, солнечным, поздним днем ​​или ранним вечером в счастливый час.
  • Пейте холодным, но не охлаждайте. Положите один или два кубика льда в небольшой стакан. Налейте немного узо на лед. Узо превратится из прозрачного в мутный, когда анис вступит в реакцию со льдом.Или налейте небольшое количество узо в стакан в чистом виде, а затем добавьте немного очень холодной воды вместо льда.
  • Не делайте снимков узо! Это сводит на нет всю цель, и последствия будут самыми худшими из тех, что вы когда-либо испытывали, не говоря уже о том, чтобы вызвать самое ужасное похмелье.
  • Выпейте его с небольшой тарелкой или двумя мезедес — греческой версией тапаса. Всегда пейте его во время еды. Узо очень сильный; пить его натощак — не лучшая идея. Греки гордятся тем, что сочетают и подают определенные виды мезеде с узо, такие как жареный осьминог, креветки или кальмары; сырные и мясные ассорти или другие «маленькие кусочки».«Есть даже специальные заведения, называемые« узери », посвященные исключительно этой практике.
  • Делайте глоток медленно. Не глотай. Узо предназначено для смакования; ритуал узо и мезедес предназначен для расслабления, и этим процессом следует наслаждаться в течение двух или более часов.
  • Не пейте узо в качестве аперитива (перед ужином), дижестива (после обеда) или во время ужина. Вкус не дополняет традиционные греческие закуски. Во время еды греки пьют вино, пиво или безалкогольные напитки, и всегда — столовую воду в бутылках.
  • Находясь в Греции, попробуйте первоклассное островное пиво (полагайтесь на местные знания, чтобы направить вас правильно) или широко доступные Plomari и Ouzo Mini, которые есть на полках магазинов повсюду.
  • Наконец, чтобы полностью насладиться и насладиться не только самим напитком, но и культурным ритуалом его употребления, обязательно пейте Узо — по-гречески!

* Источник: crushbrew.com

Реклама.

Что такое узо? Как пить узо и как это делается

Что такое узо?

Пломари Узо

Узо, тесно связанный с итальянской самбукой, ближневосточным араком, балканским и турецким раки и французским пастисом, является алкогольным напитком со вкусом аниса.Как вы узнаете из этого руководства, его получают путем замачивания аниса и других специй, дистиллируя его так же, как и джин.

Несмотря на сильное наследие, узо был признан Европейским Союзом охраняемым обозначением происхождения только в 2006 году. Это новое название теперь гарантирует, что только узо из Греции и Кипра может использовать это название.

Эффект узо, при котором напиток становится мутным при разбавлении водой, получил свое название от этого напитка. Характерная особенность, это одна из многих причин, по которым узо является знаменитым национальным напитком в Греции.

История Узо

Бабацим Узо

Узо был впервые коммерчески произведен в 1856 году Николаосом Катсаросом в Тырнавосе. Тем не менее, его корни уходят в 14 век, так как это более современный вариант ципуро, греческого бренди из жмыха, похожего на граппу.

Подобно турецкому или балканскому раки, ципуро получают путем дистилляции сусла отжатого винного винограда. Его часто приправляют анисом, но его можно приготовить и без него. Хотя способ его приготовления полностью отличается от современного узо, часто утверждают, что анисовый вариант имеет почти идентичный вкус.

На протяжении своей ранней истории узо в основном был местным напитком. Однако его популярность резко возросла после международного запрета на абсент в начале 20 века. Спрос на заменители анисовых напитков резко вырос, и узо быстро стало фаворитом наряду с самбукой, поскольку оно было более доступным, чем раки или арак.

Из-за своей новой популярности традиционное ципуро стало также называться узо. Существует ряд теорий этимологии его названия. Основная теория состоит в том, что оно произошло от слова «узум», что в переводе с турецкого означает «виноград».

Тем не менее, общепринято считать, что название происходит от итальянского «uso Massalia». Первоначально использовавшийся для штампов на шелке, который экспортировался из Тирнавоса в Марсель, этот термин стал ассоциироваться с продукцией высокого качества.

С появлением пасти местного производства спрос на узо во Франции снизился. Тем не менее, он сохранил культовый статус как в Греции, так и за рубежом.

Как делают узо?

Узо Бабацим

Узо использует тот же процесс производства медных кубов с момента основания в 1932 году.96% спирт сначала перегоняется из сброженного винограда или зерна, а затем пропитывается звездчатым анисом, а также другими специями, такими как фенхель, кардамон, кориандр, гвоздика и корица.

Полученная смесь называется «дрожжи узо» и традиционно перегоняется второй раз, в результате чего получается спирт крепостью 80%.

Однако более дешевое узо можно приготовить, смешав дрожжи узо с другим нейтральным спиртом с добавлением анисовых ароматизаторов. Чтобы защитить промышленность, Греция ввела постановление, запрещающее узо, состоящее из менее чем 20% дрожжей узо.

В южной Греции узо может быть слегка подслащено сахаром, тогда как узо северной Греции обычно бывает сухим. Затем спиртовой спирт гидратируется до минимальной крепости 37,5%.

Что такое эффект узо?

Циваэри Узо

Как упоминалось выше, узо обычно становится молочным при разбавлении водой из-за содержащихся в нем капель анисового масла, называемого тарпеном. Когда они суспендированы в крепком спиртовом растворе, они кажутся прозрачными, поскольку молекулы диспергируются и растворяются.

Когда концентрация спирта падает ниже 30%, капли масла дестабилизируются и становятся нерастворимыми, в результате чего образуется мутный осадок.Энтузиасты называют это явление «луш», и процесс часто анализируется, чтобы оценить качество спирта.

Например, слишком много сахара или дешевых ароматизаторов может помешать правильному высыпанию узо или других анисовых напитков.

На вкус узо?

Пломари Узо

Как вы уже, наверное, догадались, у узо характерный аромат аниса. Тем не менее, высококачественное узо может обладать некоторыми ароматическими свойствами благодаря другим травам и специям, которые используются для его приготовления.

Узо часто будет иметь похожий вкус, независимо от того, был ли он дистиллирован из винограда или зерна. Точно так же он может быть немного сладким, если был добавлен сахар. Тем не менее, у него всегда будет ощущение сухости во рту, поскольку анис обладает высокой терпкостью.

В чистом виде узо может быть довольно сильным и подавляющим. Тем не менее, его почти всегда разбавляют небольшим количеством воды.

Как пить узо

Традиционно узо подают в кафе, называемых узери, рядом с мезедес, что похоже на испанские тапас, которые часто состоят из небольших блюд из морепродуктов.На большинстве островов и прибрежных районов узо подают вместе с рыбой, поскольку его свежий вкус усиливает свежесть.

За границей его часто подают в чистом и охлажденном виде, но в Греции это считается бестактностью. Вместо этого запечатанную бутылку подходящего размера ставят на стол при комнатной температуре. Нередко бутылки с узо могут быть совсем маленькими, если их разделяют всего несколько человек.

Затем гости должны подать себе небольшое количество еды в длинном стакане, добавить кубики льда, а затем долить воду из ближайшего кувшина.Количество добавляемой воды зависит от личных предпочтений. Некоторые люди разбавляют его до тех пор, пока он не станет жидким, в то время как другие могут разбавить его еще больше.

И наоборот, некоторые эксперты утверждают, что воду следует добавлять перед кубиками льда и что она не должна быть слишком холодной. При таком подходе температура постепенно снижается, что позволяет ароматам высвобождаться должным образом.

Иногда после посещения ресторана подают небольшой предварительно разведенный стаканчик. В этом случае цель узо — очистить небо перед предстоящей трапезой.При подаче в небольшом стакане ожидается, что он будет продолжать разбавлять его после каждого глотка.

Подобные напитки и заменители узо

La Romana Sambuca

Ближайшие родственники Узо — балканские или турецкие раки и ближневосточные арак. Эти напитки со вкусом аниса проходят аналогичный процесс, но часто используют жмых в качестве алкогольной основы.

Однако их, как правило, труднее найти, чем греческое узо. Если вы ищете что-то похожее на узо, попробуйте итальянскую самбуку.

Хотя самбука похожа, самбука производится простым добавлением сахара и эфирных масел аниса в зерновой спирт. Кроме того, самбуку традиционно подают в чистом виде в качестве дижестива, а не в качестве закуски или во время еды.

Абсент и пастис — два других хорошо известных спиртных напитка со вкусом абсента. Хотя пастис, несомненно, французское, ведутся споры о том, является ли абсент французским или швейцарским.

Эти два напитка сильно отличаются от узо, но они оба разбавляются водой при подаче.Поскольку они дольше пропитываются большим количеством растений, они не прозрачные и имеют характерный зеленый или коричневый цвет. Для сравнения, у узо чистый и свежий вкус.

Польза для здоровья Узо

Пломари Узо

Как и большинство спиртных напитков, умеренное количество может помочь кишечнику в усвоении железа из пищи, а также снизить кровяное давление за счет расширения кровеносных сосудов.

Еще древние греки считали, что анис облегчает боль, затрудняет мочеиспускание и уменьшает жажду.Тем не менее, анис — хорошо известное ветрогонное средство, которое помогает успокоить пищеварительный тракт, что снижает вздутие живота и уменьшает метеоризм.

Точно так же анис в узо обладает спазмолитическим действием, облегчая спазмы, судороги и диарею. Конечно, как и в случае с любым крепким алкоголем, польза от него можно получить только умеренно. Побочные эффекты чрезмерного употребления алкоголя легко перевешивают их!

Глютен, углеводы и калории в узо

Технически зерновой спирт не содержит глютена, так как белок удаляется во время дистилляции.Однако люди с глютеновой болезнью испытывают проблемы даже с водкой тройной дистилляции.

Однако узо на виноградной основе вообще не содержит глютена. Единственная проблема заключается в том, что немногие производители открыто заявят, сделана ли спиртовая основа из ягод зерновых.

Между тем, рюмка узо может содержать от 100 до 110 калорий в зависимости от количества используемого сахара. Точно так же он будет содержать от 10 до 15 граммов углеводов.

Что дальше?

Теперь, когда вы прочитали полное руководство по узо, давайте копнем глубже и узнаем больше!

Узнайте, что такое «Узо», как его пить и лучший рецепт

Узо, (гр.ούζο) — греческий алкогольный напиток. Узо имеет сильный аромат аниса, с содержанием алкоголя 38%, 40%, 42% и 49%. Узо с содержанием алкоголя 49% сложно найти за пределами города Пломари. Напиток часто смешивают с водой или льдом, после чего он приобретает свой типичный светлый цвет, напоминающий молоко.

Часто во время выпивки поется известная греческая песня

«Otan kapnizi oh loulas, esi then prepi na milas. »Или по-английски:« Когда Лува курит, ты не должен говорить ».

Происхождение происходит от другого греческого напитка, называемого ципура, который в XIV веке привезли монахи с горы Афон.Один вариант был подслащен анисом и позже был назван Узо. Он сделан из дистиллированного винограда и считается лучшим блюдом на вынос с греческого острова Лесбос.

Производство, в частности, началось в начале девятнадцатого века, после обретения Грецией независимости. Когда абсент потерял свою популяцию, он занял его место.

Имя

Есть еще истории о том, как этот напиток получил свое название. Согласно одной истории, название происходит от итальянского термина «uso Massalia» (для использования в Марселе).Греки вывозили тутового шелкопряда из города Тирнавос, и червей высокого качества предназначались для Марселя. Однажды врач-консультант, посетивший Тирнавос, когда местные жители попросили его проверить их ципуро, крикнул: «Это для наших друзей из Массалии», что они хотели подчеркнуть превосходный вкус этого напитка.

Интересно, что Греция оставила за собой право использовать название Узо. Следовательно, любое место в Европейском Союзе считается продуктом определенного географического происхождения и, таким образом, не позволяет всем производителям за пределами Греции использовать это название.

Узо содержит высокий процент алкоголя, поэтому греки предпочитают пить его во время еды. Желудок, наполненный пищей, особенно жирами, может быть, немного шашлыка или гироскопа, продлевает период всасывания и уменьшает сонливость.

Узо для греков — это не просто напиток. Это напоминает им о прекрасных моментах, потому что, пока они пьют, они чувствуют себя хорошо. Именно поэтому в Греции есть особые типы ресторанов, названные в честь Узо. Вы наслаждаетесь вкусом узо, но также и хорошим перекусом, потому что это настоящее греческое чувство.Лучшая еда и лучший напиток всегда идут вместе.

Как пить узо?

Когда кто-то спрашивает грека, как пить узо, он должен быть готов сначала увидеть его странную внешность, затем прожорливое презрение, и, в конце концов, ответ таков: мой друг, ты не пьешь это, ты живешь этим.

Традиционный греческий напиток имеет своих приверженцев во всех частях света, и каждый из них скажет вам, что когда вы пьете узо, самое главное — пить его медленно, с удовольствием, в мире и в хорошей компании.

Но, как и любой алкогольный напиток, Узо хочет, чтобы его мясо было правильным, что повысит удовлетворение его питья.

Специалисты рекомендуют обязательно запивать узо пикантной закуской. Лучше всего подавать холодным и с таратором. Вы можете разбавить его небольшим количеством воды или газированной воды.

Отличным дополнением к бокалу являются морепродукты в любом виде. Не упустите возможность подать всевозможные оливки, белый сыр с оливковым маслом, кальмары, сардины, копченую рыбу или икру.

Когда вы добавляете воду в Узо, цвет становится белым, как молоко. Причина этого — анисовые масла, растворенные в спирте, но с уменьшением содержания спирта в масле они превращаются в белые кристаллы, которые тускнеют и размывают эту смесь.

Рецепт Узо?

Узо — это точное сочетание винограда, трав и ягод. Он начинается с приготовления дистиллированного виноградного напитка, а затем приобретает особые характеристики за счет добавления трав и других ингредиентов, включая анис, кориандр, гвоздику, сладкий корень, мяту.Эта смесь варится в медном котле. Предварительно профильтрованная жидкость охлаждается, выдерживается несколько месяцев и достигает объема около 40%.

Если хотите, вы можете приготовить узо дома, хотя он, вероятно, будет не таким вкусом, как настоящий греческий напиток, вот рецепт:

Подготовка:

  1. Насыпьте в бутылку сахар, анисовое масло и залейте спиртом.
  2. Бутылку ежедневно встряхивайте, чтобы сахар растворился.
  3. Через неделю или лучше, когда сахар растворится, перелейте его в чистую бутылку и наслаждайтесь.

Состав:
1 л спирта или немного шнапса без запаха, можно использовать водку
150 г белого сахара или сахара в кубике
10 капель анисового масла

Обслуживания:

Подавайте узо хорошо охлажденным в стаканах «Long Drink». На 5 дл ликера следует добавить 1,5 дл воды. Конечно, подавать с кубиками льда.

История Узо, национального напитка Греции, за 1 минуту

Узо на пляже | © Börkur Sigurbjörnsson / Flickr

Ни одна поездка в Грецию (или Кипр) не будет полной, если не попробовать узо, местного анисового алкоголя — крепкого алкогольный напиток, которым греки наслаждаются холодным, в сопровождении тарелки из мезе или отдельно.Чтобы узнать, как это сделано и откуда оно взялось, читайте дальше.

Узо — это ледяной мутный алкоголь, который употребляют люди всех возрастов, часто сидя за маленьким столиком в mezepoleio или kafenio. Наслаждение этим напитком является культурным ритуалом в Греции — art de vivre . Когда дело доходит до употребления этого напитка, существует множество правил, которые можно и нельзя — например, не класть его в холодильник, а с одним или двумя кубиками льда в небольшом стакане, не пить натощак и т. Д.Однако не позволяйте этим «правилам» удерживать вас от участия в этом культурном аспекте Греции, если только вы не ненавидите лакрицу; в таком случае попробуйте, если нужно, но вас предупредили.

Узо. Содержание алкоголя: 40%. 500 мл. | @ Beemwej / WikiCommons

Происхождение названия не совсем ясно, есть три возможности. Либо оно происходит от древнегреческого слова ózó (запах) из-за его отличительного аромата; от турецкого слова ūzūm (виноград), поскольку это в первую очередь базовый спирт, приготовленный из винограда; или итальянская фраза « uso Massalia », что означает «для использования в Марселе», относящаяся к штампу, однажды нанесенному на бутылки высококачественного узо.

Некоторые говорят, что предшественником узо является ципуро , греческая граппа , с одним отличием: после дистилляции базовый спирт для узо имеет более высокий процент алкоголя, а затем приправляется анисом, как пастис или абсент. История напитка также на удивление коротка: в 1856 году Николас Катсарос открыл первый завод по производству узо, который работает до сих пор. В 2006 году правительство постановило, что узо можно производить только в Греции, а алкоголь получил одобренную ЕС этикетку «Защищенное обозначение происхождения».

Теперь об искусстве питья узо: вы должны добавить в него воды, чтобы напиток приобрел молочно-белый цвет. Этот эффект, называемый «лаушинг», или эффект узо, очень характерен для спиртных напитков со вкусом аниса, как и для пастиса. Хотя его называют аперитивом или коктейлем перед ужином, узо — это просто напиток, который греки любят употреблять во второй половине дня или ранним вечером. Поскольку он наполнен сильными ароматами, такими как гвоздика, кориандр или фенхель, рекомендуется пить его глотком за глотком, с небольшим количеством еды, например, мезе (или, точнее, мезе ), небольшими порциями. еды в стиле тапас.Если вы попробуете, возможно, узо быстро станет частью вашего рациона. И, как говорят греки, Stin yia sas (Ура)!

Напитки с друзьями, Хиос | @ Nanto / PixaBay

Что нужно знать о греческом узо

Написано GreekBoston.com в греческой кулинарии

Узо — аперитив, который широко потребляется по всей Греции.Этот напиток со вкусом аниса имеет вкус раки, пастиса, арака и самбуки. Если вы ищете напиток, который позволит вам почувствовать вкус Греции, вам стоит попробовать узо. Вот что вам следует знать об узо. Вот дополнительная информация об узо, его истории и о том, как его пить:

О Узо

Узо — напиток со вкусом аниса, популярный по всей Греции. Это прозрачная жидкость, но при добавлении воды или льда узо приобретает молочно-белый цвет. Это изменение цвета происходит из-за анетола, эфирного масла аниса.Анетол растворим в спирте крепостью 38% или выше, но не в воде. Разбавление узо приводит к его разделению и образованию эмульсии. Затем крошечные капельки рассыпаются на свету, приобретая молочно-белый цвет. Узо производится из побочных продуктов винограда, которые использовались для изготовления вина. После дистилляции узо в него добавляют специи и травы для создания уникального аромата.

История Узо

Считается, что узо было создано монахами с горы Афон в 14 веке. Узо имеет свои корни в ципуро.В начале 19 века началась современная дистилляция узо. Первая винокурня была основана в 1856 году Николаосом Катсаросом в Тырнавосе. Этот завод работает до сих пор. Узо стал более популярным, когда в начале 20 века абсент, сильно алкогольный напиток, стал менее популярным. В 1932 году был разработан нынешний стандарт производства узо, в котором используются медные кубы. С 2006 года узо можно производить только в Греции из-за его важности для греческого наследия. Узо получил одобренный ЕС PDO (Защищенное обозначение происхождения).

Происхождение названия узо доподлинно неизвестно, но оно может происходить либо от древнегреческого слова «озо», что означает запах, либо от турецкого слова «узум», что означает виноград. В основных греческих словарях узо происходит от турецкого, так что это может содержать некоторые сомнения.

Как пить узо

Узо — это напиток, который пьют, а не проглатывают. Вы не собираетесь делать уколы узо. Содержание алкоголя в нем может вызвать у вас неприятное похмелье. Узо — это напиток, которым вы можете наслаждаться с мезеде, таким как кальмары, креветки, жареный осьминог или сыр, овощи и мясные ассорти.Это очень крепкий напиток, поэтому всегда запивайте его небольшим количеством еды. Вместо того, чтобы охладить узо в холодильнике, налейте его на пару кубиков льда в небольшом стакане.

Если вы не любитель кубиков льда, вы можете заменить их брызгами ледяной воды. Питье узо должно быть расслабляющим. Вы можете потягивать его, закусывая мезеде, и наслаждаться хорошей компанией и беседой. Вы можете быть удивлены, узнав, что узо не дополняет традиционные греческие закуски, поэтому его обычно не подают с ужином, перед ужином (аперитив) или после ужина (дижестив), несмотря на то, что он считается аперитивом.Узо обычно пьют во второй половине дня или ранним вечером.

Если вы собираетесь пить узо, пейте его по-гречески, чтобы получить полный эффект! Он напомнит вам не только о вкусной греческой кухне, но и о самой стране.

Вот некоторые рецепты, содержащие узо:

Категория: Греческая кулинария

Это сообщение написано GreekBoston.com

Поделитесь этой греческой кулинарией Артикул:

.
РубрикаРазное
