как выбрать хороший и бесшумный

Хороший микроклимат в доме начинается с хорошего воздухообмена. А хороший воздухообмен – это правильно функционирующие приток и вытяжка. Предположим, что приток Вы уже организовали. А что же с вытяжкой?

Вытяжные отверстия в обязательном порядке располагаются в кухнях и санузлах. Но зачастую мощности вытяжной тяги не хватает. Это может быть связано с особенностями конструкции вытяжной шахты или с расположением Вашей квартиры (чем выше этаж, тем хуже тяга). Прохождение воздуха в вытяжке может быть затруднено из-за строительного мусора в шахте. И даже хорошая вытяжка слабо тянет в теплое время года, потому что перепад температур внутри и снаружи дома невелик.

Если вытяжка не справляется, то в помещениях накапливается душный воздух, наполненный внутренними загрязнителями – запахами, испарениями от мебели и отделочных материалов. В ванной комнате или совмещенном санузле ко всему прочему прибавляется сырость, которая грозит плесенью и испорченным ремонтом.

Проверить вытяжку просто: возьмите кусочек бумаги, приложите его к вытяжному отверстию. Если тяга хорошая, то бумага «прилипнет» к вытяжке. Тогда вытяжной вентилятор Вам не нужен. 🙂 Только не спешите уходить, у нас в блоге много интересного, например, мы пишем о важности правильной вентиляции в квартире.

А для тех, кто остался здесь, расскажем, какими бывают бытовые вентиляторы для ванных комнат, как выбрать функциональный и бесшумный.

Типы бытовых вытяжных вентиляторов для ванной

Вентиляторы для ванной комнаты делятся на настенные, они же накладные, и канальные.

Первые, как ясно из названия, крепятся на стену к отверстию воздуховода, вторые размещаются внутри самого воздуховода, причем это может быть как воздуховод в стене дома, так и воздуховод центральной вентиляции.

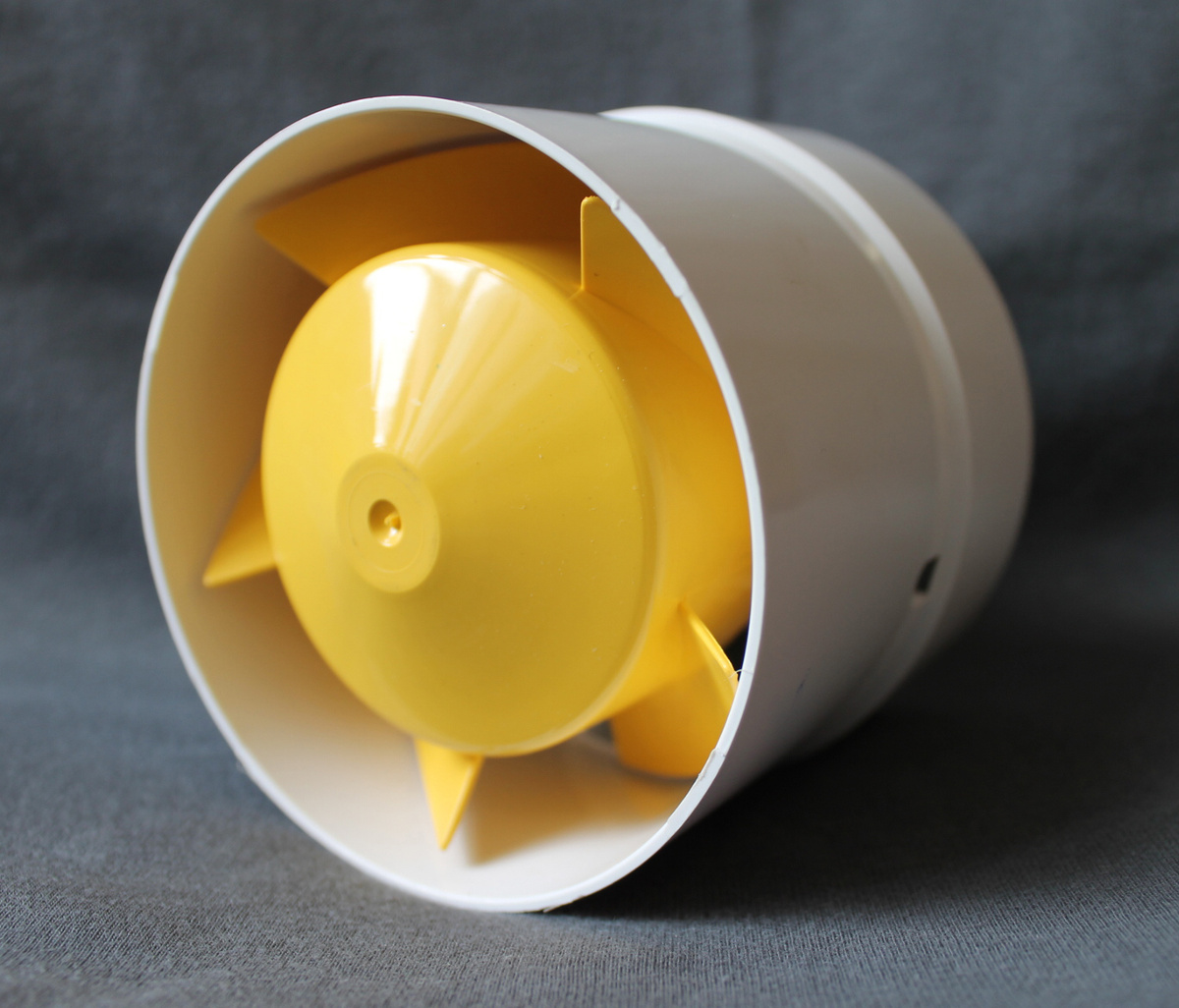

Канальный вентилятор

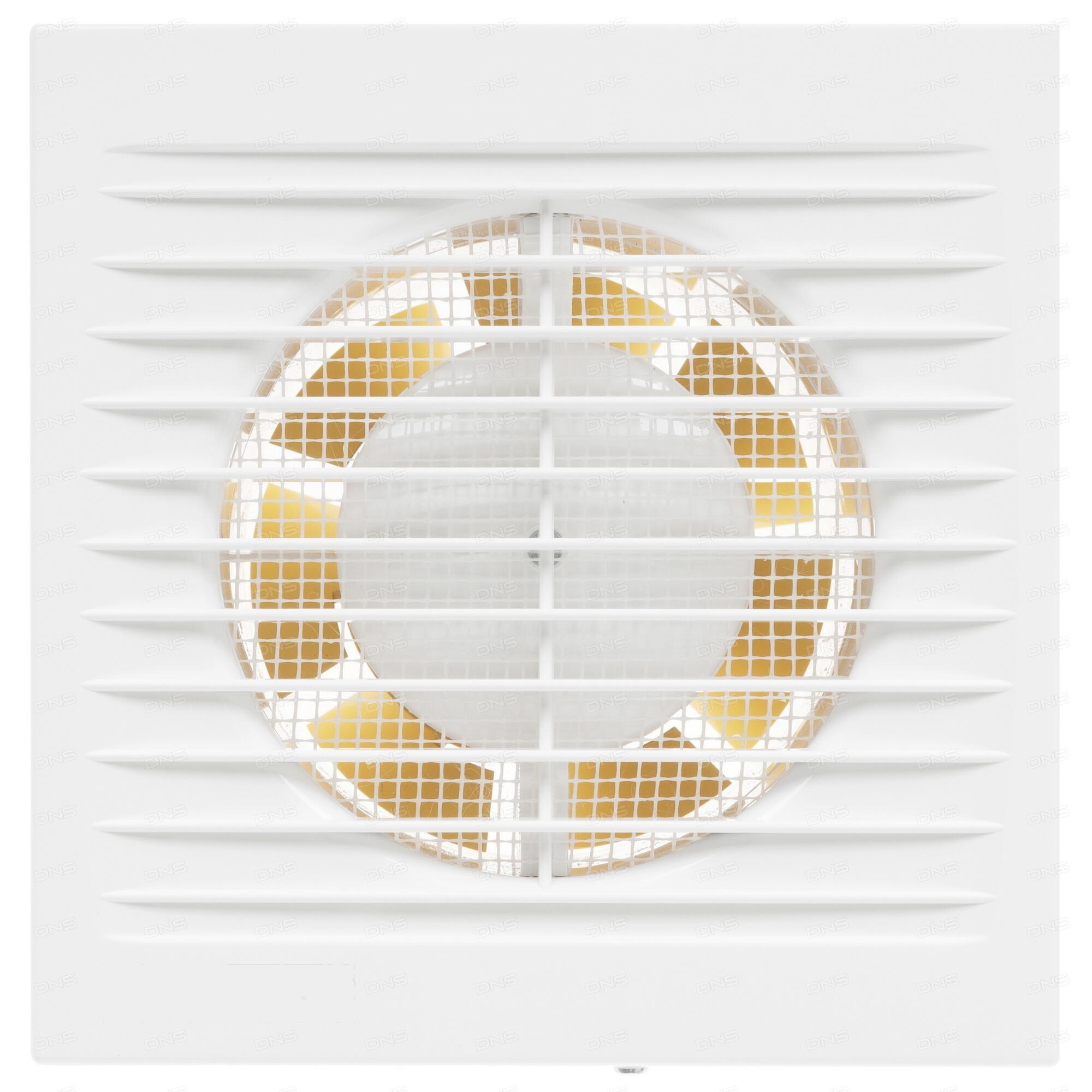

Настенный вентилятор

Настенные вентиляторы более просты в установке, а потому и намного более распространены, чем канальные. К тому же, последние обычно уступают по шумовым характеристикам, потому что вибрации двигателя, пусть и очень легкие, передаются по воздуховоду, резонируя и усиливаясь. Впрочем, и канальный вентилятор позволяет организовать бесшумную вытяжку для ванной, просто его монтаж потребует дополнительных мер виброизоляции – например, такой вентилятор заворачивают в слой гофрированной резины.

Конструкция бытового вентилятора для ванной

По конструкции вытяжные вентиляторы делятся на осевые и радиальные. Собственно, и те, и другие устроены элементарно: маленький электродвигатель и вращающиеся лопасти – вот их основные части. Но каждая разновидность имеет свои особенности, от которых зависит сфера применения.

Осевой, или, как его еще называют, аксиальный, вентилятор – самый распространенный тип вентилятора для ванной. Осью в нем является полый цилиндр, внутри которого помещается электрический двигатель, а снаружи к нему крепятся лопасти (или лопатки) вентилятора.

Современные осевые вентиляторы снабжаются резиновыми прокладками, которые помещаются вокруг двигателя и гасят его вибрации, – для того, чтобы сделать вытяжной вентилятор для ванной бесшумным. Кроме того, вентиляторы для ванной обычно имеют обратный клапан, который не допускает «опрокидывания» тяги, т.е. прохождения воздуха в обратном направлении, из вентиляционной шахты в ванную комнату.

Устройство осевого вентилятора

Другой тип вытяжного вентилятора для ванной комнаты – радиальный, он же центробежный и он же «улитка» – так его прозвали из-за сходства по форме. В таком вентиляторе выходное отверстие воздуха располагается под прямым углом к входному. Радиальные вентиляторы по размеру больше, чем осевые, поэтому в квартирах они почти не используются. Зато их могут применять в воздуховодах центральной вентиляции в частных домах и коттеджах.

Радиальный вытяжной вентилятор

Но все равно осевые вентиляторы – самые популярные на рынке вентиляторов для ванной комнаты.

Все накладные вентиляторы для ванной комнаты – осевые. Канальные вентиляторы могут быть как осевыми, так и радиальными.

Как выбрать вентилятор для ванной комнаты

Две главные характеристики вентилятора – это его производительность и уровень шума. Многие ищут в первую очередь бесшумный вентилятор для ванной комнаты. Но, как Вы, вероятно, догадываетесь, характеристики эти обычно взаимозависимы: чем выше производительность, тем громче работает вентилятор и чем он тише, тем менее эффективен.

Предлагаем начинать подбор бытового вентилятора с вычисления необходимой в Вашем конкретном случае производительности. Расчеты будут простыми: нужно объем помещения умножить на рекомендуемое число смен воздуха.

В ванной комнате воздух должен сменяться 6-8 раз в час. В туалете – 6-10. Чем больше у Вас домочадцев, тем большее число следует взять в расчет.

Например, Ваша ванная комната имеет ширину 1,5 м, длину 1,7 м и высоту 2,8 м. Тогда ее объем составит 7,14 м3. Необходимая производительность вытяжного вентилятора для такой ванной – около 43-57 м3/ч. Для семьи из двух человек достаточно будет первой цифры – 43 м3/ч, для четырех стоит ориентироваться на вторую – 57 м3/ч.

Производительность большинства настенных бытовых вентиляторов – 95–100 м3/ч, чего с избытком хватает на типовые санузлы. Однако, бывают и вентиляторы, способные прогнать 320 м3/ч – для больших ванных комнат.

Бытовые вытяжные вентиляторы в ванной редко шумят громче 35 дБ. Модели с уровнем шума около 25 дБ называются бесшумными. Их практически не слышно даже на расстоянии 1-2 метра.

Шумность вентилятора зависит от:

  • Исполнения корпуса вентилятора. Чем он тоньше и чем больше в нем зазоров, тем больше шума от него будет.
  • Наличия и качества виброгасящих прокладок между двигателем и корпусом вентилятора. Они предотвращают передачу вибрации на корпус устройства.
  • Качества и смазки подшипников в двигателе. Трение подшипников – дополнительный шум. Не мешает подробно расспросить продавца об этой детали конструкции (и о предыдущей тоже).
  • Наличия виброизолирующих прокладок между корпусом вентилятора и стеной, а также воздуховодом.

Дополнительные возможности

Традиционно вытяжные вентиляторы для ванной включаются одновременно со светом, однако это не всегда выгодно: если влажность в ванной комнате высокая, то ради работы вентилятора придется жечь свет и переплачивать за электроэнергию. Поэтому рациональнее делать отдельный выключатель для вытяжного вентилятора и контролировать его независимо от освещения.

Есть и другой вариант – вентилятор для ванной с таймером, который работает какой-то запрограммированный промежуток времени, а потом отключается. Такой вентилятор можно безбоязненно связать с освещением: он будет самостоятельно работать положенное время (обычно 20-30 минут) даже после выключения лампочки.

Ну, и самый продвинутый вариант – вентилятор для ванной с датчиком влажности, который автоматически включается при определенном уровне влажности. Такой вентилятор работает строго по назначению, только тогда, когда он нужен.

Памятка для тех, кто выбирает вытяжной вентилятор

Что ж, теперь можно перечислить четыре шага к идеальному вентилятору для ванной комнаты:

  1. Рассчитайте необходимую для Вас производительность вентилятора.
  2. Определитесь с его конструкцией – осевой или радиальный. В большинстве квартир используют настенные осевые: их проще устанавливать.
  3. Если Вы чувствительны к уровню шума, выбирайте бесшумный вентилятор для ванной.
  4. Подумайте, какая схема управления Вам удобнее – подключение к освещению или отдельно, нужен ли Вам таймер или датчик влажности.

Вентилятор для ванной канального типа

Что делать, если в ванной комнате планируется сделать подвесной потолок и обычный вентилятор в стене не вписывается в дизайн помещения? Или помещение ванной совмещено с санузлом и имеет вытянутую форму? Для этой задачи хорошо подойдет бытовой вытяжной осевой вентилятор, который встраивается непосредственно в канал.

Рассмотрим конкретный пример такой вытяжной вентиляции на базе вентиляторов Вентс.

Осевой канальный вытяжной вентилятор

Такой вентилятор «прячется» за потолком помещения, к одному патрубку подсоединяется воздуховод и выводится в вытяжную шахту, к другому патрубку также подключается воздуховод, который подсоединяется к решетке в подвесном потолке.

Канальный вентилятор не виден, уровень шума от такого вентилятора несколько ниже, так как он спрятан за потолком и в ванной видна только решетка.

В случае, если размер ванной большой или комната имеет вытянутую форму, то к таком вентилятору необходимо подсоединить две решетки, чтобы не образовывалось в помещении «мертвых зон». Решетки подсоединяются через пластиковый тройник такого же сечения, как и воздуховод.

Следует обратить внимание, что так как это вентилятор осевого типа, то напор у таких вентиляторов очень небольшой. При выборе варианта разводки воздуховодом предпочтение лучше отдавать варианту с наименьшей длиной и минимальным количеством поворотов и отводов.

Вентилятор Квайтлайн 100 сможет «продавить» воздуховод длиной не более 1-1.5 метра. Если есть необходимость в более длинном воздуховоде, то тогда нужен вентилятор с более мощным напором.

Иногда бывают ситуации, когда застройщик «забыл» побаловать инвесторов вытяжным каналом и не установил его в туалете или ванной. Также при перепланировке квартиры ванная с туалетом «переезжает» от вытяжного канала на расстояние 3-5 метров.

В такой ситуации осевой канальный вентилятор уже не поможет, он будет просто не в состоянии «продавить» такую длину воздуховода. Что делать в такой ситуации? Рассмотрим решение ниже.

Канальный вентилятор смешанного типа

Данный вентилятор Вентс ТТ соединяет два полезных свойства от двух разных типов вентиляторов — улучшенный напор от центробежного и хорошая производительность от осевого типа вентилятора. Плюс вентилятор выполнен из пластика, который не подвержен коррозии и может использоваться в помещениях с повышенным уровнем влажности.

Принцип его использования, такой же, как и в примере описанном выше. Вентилятор встраивается непосредственно в воздуховод. При необходимости вентилятор может быть оборудован таймером задержки отключения от 2 до 30 минут, что очень удобно при вентиляции ванной комнаты.


Особенности монтажа вентилятора в ванной

Независимо от того, какого типа вы будете использовать воздуховод, обязательно необходимо позаботиться о герметизации всех стыков и соединений.

Для вывода воздуховода в вытяжную шахту используйте настенную пластину, которая плотно устанавливается на поверхности стены.

Если будет использоваться гибкий воздуховод, то места подключения с вентилятором и решетками помимо герметизации силиконом нужно фиксировать затяжными хомутами. Эти меры помогут повысить эффективность вентиляции и избежать потерь воздуха.

Меры по снижению шума

При выборе места размещения канального вентилятора обратите внимания на уровень шума. Если речь идет о канальных осевых вентиляторах Квайтлайн 100, то это не принципиально. Они практически бесшумны. Но если вы устанавливаете Квайтлайн 150 или ТТ 150 и выше, то для его размещения целесообразно выбирать место, где шум от вентилятора будет поглощаться. Например, вентилятор может быть размещен в гардеробной, туалете за потолком, коридоре, где уровень шума от такого вентилятора не столь принципиален.

Если будет использоваться вентилятор ТТ, то можно дополнительно установить шумоглушитель. Он устанавливается в канал воздуховода между вытяжными решетками и вентилятором. Конструктивно он представляет собой небольшой участок воздуховода с перфорированной внутренней стенкой. Внутри шумоглушитель оборудован шумопоглощающим материалом.

Также одним из методов уменьшения шума может быть установка регулятора производительности вентилятора. При уменьшении производительность вентиляции уменьшается уровень шума, и если вы например предполагаете находится в ванной долго, то вы можете отрегулировать приемлемое сочетание производительности и уровня шума. Когда же вы покинули помещение, то можете задать максимальный расход воздуха.

Нужна ли установка обратного клапана

В этом вопросе нет четкого ответа. Решение этого вопроса зависит от каждого конкретного случая. В случае когда такого клапана нет, то даже при неработающем вентиляторе через воздуховод может работать вытяжка, что в принципе тоже неплохо — постоянное удаление воздуха. Чаще всего такое происходит в холодное время года, когда большая разница температур между уличным воздухом и внутренним.

Летом естественная вентиляция работает плохо или не работает совсем. Разницы температур между уличным воздухом и внутренним почти нет, и чтобы «помочь» удалить воздух из помещения как раз и нужен вентилятор.

Но бывает ситуации, когда обратный клапан точно необходим. Если периодически воздух из вытяжного канала поступает в помещение ванной или туалета, то тогда в такой ситуации без обратного клапана не обойтись. Если вентиляция ванной оборудуется в частном доме, то применение обратного клапана так же необходимо.

✎ розрахунок для ванної, туалету, кухні – Ventbazar.UA

Зміст:

  • У яких випадках найчастіше потрібне встановлення витяжного вентилятора?
  • Коротка інструкція щодо вибору приладу
  • Різноманітність побутових вентиляторів
  • Як розрахувати продуктивність вентилятора: формула
  • Як підібрати вентилятор у ванну та санвузол?
  • Підбираємо вентилятор у туалет
  • Як підібрати вентилятор для кухні?
  • Вентиляція у вбиральні – нюанси
  • Додаткові нюанси, які важливо врахувати
  • Підсумки

Витяжний побутовий вентилятор — найпопулярніший агрегат серед вентиляційного ринку. Але чи багато покупців вибрали цей виріб правильним для свого приміщення? Чи багато вентиляторів працюють із недостатньою потужністю на даний момент? Щоб купити правильний агрегат для своєї ванної чи кухні, достатньо поставити одне з найважливіших питань: як вибрати побутовий вентилятор для встановлення у певному місці? Ми розповімо Вам всі хитрощі і правила, щоб Ви точно не помилилися.

Головна відмінність примусової вентиляції від природної в тому, що у витяжному отворі для прискорення витяжки відпрацьованого повітря із приміщення встановлюється витяжний вентилятор.

Для початку давайте розберемося, де ми найчастіше стикаємося із проблемами забрудненого, перезволоженого чи задимленого повітря. Найчастіше шукають:

  • вентилятор для ванної кімнати;
  • витяжний вентилятор для пральні;
  • вентилятор для туалету;
  • вентилятор для витяжки на кухні;
  • безшумний вентилятор для житлової кімнати, де немає якісного повітрообміну.

Найчастіше в побутові приміщення встановлюються витяжні вентилятори, а приплив повітря організовується у приміщення з інших кімнат або за допомогою природної вентиляції, або через стінові або віконні провітрювачі.

Якщо Ви встановлюєте витяжний вентилятор в туалеті або у ванній кімнаті, обов’язково подбайте про переточні грати або отвори внизу дверей, щоб повітря з основних приміщень замінювало забруднене повітря. Якщо такого перетікання не буде, Ваші витрати на витяжний вентилятор будуть зайвими, тому що в кімнаті все одно не буде достатньо свіжого повітря, але вологість все ж таки піде.

Для будь-якої вентиляції необхідно наявність двох каналів – припливного та витяжного. Якщо робота одного з них буде порушена, циркуляція повітря відразу зупиниться.

Коротка інструкція щодо вибору приладу

  1. Спочатку вимірюємо діаметр підключення (вент. канал у кімнаті).
  2. Визначаємо продуктивність приладу, що підходить під Ваше приміщення (робимо розрахунки).
  3. Вимірюємо діаметр підключення (вент. канал у кімнаті).
  4. Вибираємо функціонал для зручності та вимог кімнати.
  5. Визначаємося з брендом, і вибираємо відповідну за вимогами та дизайном модель.
  6. Монтажні роботи (не складний процес, тому можна самостійно реалізувати).

Різноманітність побутових вентиляторів

Вентилятори для побутового застосування відрізняються:

  • приєднувальним діаметром до повітропроводу, повітряного каналу або стояка: від 75 до 150 мм. Чим більший діаметр підключення, тим потужніший вентилятор;
  • принципом роботи: осьові, відцентрові, комбіновані;
  • типом приєднання до повітряного каналу: оскільки продуктивність побутових вентиляторів не така вже й велика, вони зазвичай приєднуються до круглих повітроводів, або встановлюються безпосередньо в канал;
  • витратою повітря або продуктивністю в м 3 на годину: чим більше приміщення, чим довше повітропровід, чим вищий вентиляційний стояк, тим більший напір повинен забезпечити вентилятор;
  • вентилятор зі зворотним клапаном і без, який забезпечує захист від повернення витяжного повітря назад або попадання у вент. канал забруднень — основний атребут для туалету та кухні. До речі, у нашому Блозі єстаття про необхідність зворотного клапана – прочитайте обов’язково;
  • способом регулювання швидкості вентилятора: двошвидкісні, зі ступінчастим або плавним електронним регулюванням зовнішнім блоком;
  • режимом роботи: для безперервної роботи або періодичного включення;
  • напругою живлення: зазвичай вентилятори побутового застосування живляться від мережі 220, іноді 127 або 12 В;
  • можливостями управління: є маса виконань вентиляторів з управлінням по датчику вологості , руху , освітленості , з таймерами та іншими можливостями;
  • способом установки: вбудована в стіну або стеля або накладний монтаж, з викидом у канал або через повітропровід на вулицю.

Різноманітність моделей та виконань вражає. У ньому легко заблукає. Але ми розповімо, з чого варто почати і як вибрати вентилятор для конкретного застосування, щоб не помилитися.

Як розрахувати продуктивність вентилятора: формула

Почнемо з того, що завданням витяжного вентилятора приміщення певного обсягу є ефективне видалення забрудненого повітря з нормативною кратністю, тобто. за одиницю часу весь обсяг повітря має кілька разів оновитись. Цим сумарним обсягом визначається витрата повітря м 3 /ч — основна характеристика вентилятора. Зазвичай при розрахунках враховують як норми повітрообміну, а й запас по продуктивності, враховує місцеві опори (вигини повітроводів, довжину стояка, передню декоративну панель, фільтри, тощо. буд.). Для довідки можна скористатися такою таблицею.

Далі діє формула:

L=S*h*k , де

L – продуктивність вентилятора, м3 /годину;

S — площа приміщення, м 2 ;

h – висота стель;

k – кратність повітрообміну.


Наприклад, для приміщення ванної кімнати з площею 2х2 м2 вийде такий розрахунок: 4*2,5*10=100 м3 /година. Тобто, для такої ванної кімнати необхідний витяжний вентилятор з продуктивністю 100 м 3 /год. Оскільки ми беремо ванну для прикладу, вологість повітря в ній підвищена, тому буде потрібний більший тиск для витяжки — інженери рекомендують купувати для ванних підвищений коефіцієнт — 10 крат.

Ще необхідно врахувати запас продуктивності 15-20% для всіх вигинів вентиляційних каналів усередині конструкції будівлі та інших елементів, які створюють тиск на повітря та зменшують прохідність – отримаємо значення близько 110м 3 /год. Таким чином, нам потрібен витяжний вентилятор з витратою не нижче цього значення. Це грубий розрахунок, але майте на увазі: занадто потужний вентилятор може створювати протяги і багато шуму. Якщо скористатися цією таблицею, то як вибрати вентилятор для ванної з правильною потужністю вирішитися відразу ж.

Підбір витяжного вентилятора — не така вже й проста справа, і професійна консультація ніяк не зашкодить у таких випадках. У технічних розрахунках за спеціальними формулами, якими користуються інженери, для ванної чи душової враховуються надлишки вологи, що у повітрі, щільність повітря та інші параметри.

Як підібрати вентилятор у ванну та санвузол?

У такому приміщенні важливо враховувати необхідність видалення вологи і забрудненого повітря. Тому розглядаючи варіанти для ванної кімнати, важливо скористатися правильними формулами для розрахунку потужності. Буває таке, що розрахунок проводиться без урахування підвищеної щільності повітря, і в результаті вентилятор просто не справляється з роботою, тому завжди краще слідувати вищевказаній таблиці і проводити правильний розрахунок.

Для ванної кімнати потрібно вибрати модель з додатковими опціями, які обов’язкові для ванної кімнати: датчик вологості, підвищений захист від вологості та бризок води, ізоляція. Непогано також включити до списку вимог до моделі таймер або таймер затримки вимкнення. Передбачивши такі опції, вентилятор буде включатися, як тільки вологість перевищить норму, а вимкнеться через 25 хвилин після Вашого відходу (таймер затримки), або ж буде працювати за вказаним Вами часом (таймер). Захист апріорі повинен бути вбудований у модель, інакше вентилятор не пропрацює і року, як будь-яка інша техніка при контакті з водою. Тому слід дивитися на коефіцієнт захисту в технічних характеристиках — він повинен складати IP 44 та вище.


Важливо передбачити наявність зворотного клапана або жалюзі, що перекривають повітряний канал після вимкнення вентилятора. Це позбавить загрози проникнення запахів і вологи з сусідніх квартир, а також знизить втрати тепла в кімнатах квартири.


Приклад моделі.

Преміум рішення. Витяжний вентилятор Maico ECA 100 ipro H із серії ECA ipro – ідеальний варіант для ванної. Цей надійний прилад вважається найкращим на ринку, вірніше бренд Maico. Модель характеризується високими показниками захисту IP X5, вбудованим зворотним клапаном, автоматичним датчиком вологості з функцією налаштування часу затримки включення.

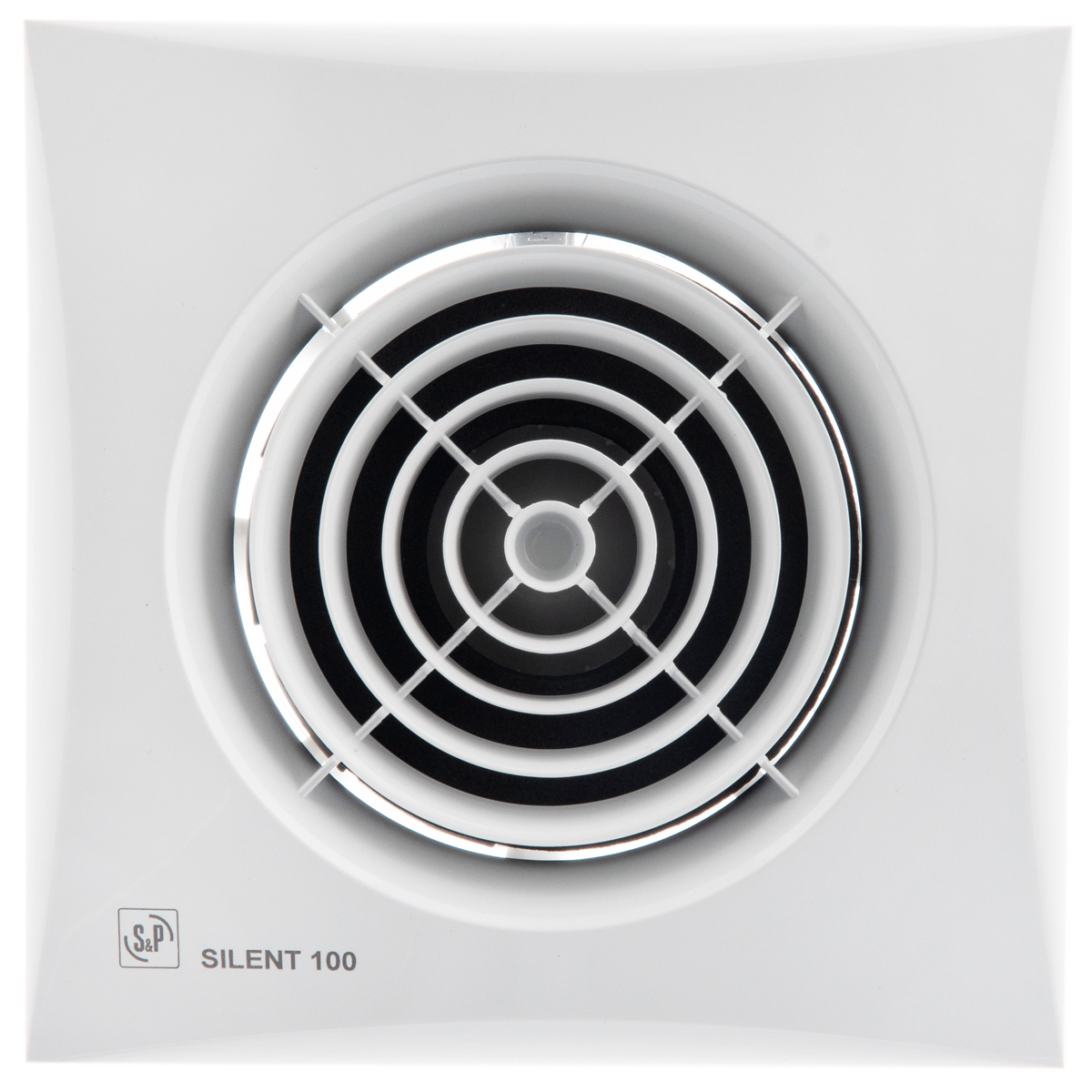

Оптимальне рішення. Soler&Palau SILENT-100 CHZ SILVER DESIGN — 3C із серії Soler&Palau SILENT DESIGN – у нього є всі необхідні функції: зворотний клапан, датчик вологості та захист від вологи в IP45. Правда, він без таймера, але це вже функція для зручності, а не зі списку потреб.

Відмінний варіант для ванної у срібному кольорі — модель Soler&Palau SILENT-100 CHZ SILVER із серії SILENT CHZ . Цей вентилятор має не тільки гарний дизайн, але має всі потрібні функції: регульований таймер, датчик вологості, зворотний клапан, регульований гігростат для вимірювання вологості (Ви зможете налаштувати поріг допустимої вологості, наприклад 50% RH), а також світловий індикатор.


Підбираємо вентилятор у туалет

Тут не потрібно вигадувати велосипед і шукати щось наворочене. Туалет — це невелике приміщення, де і пил практично не накопичується. А ось мікробів та неприємних запахів – дуже багато. Тут потрібно вибирати найпростіший вентилятор, але не забуваємо про розрахунки — ухил робимо на продуктивність, інакше або в туалеті буде холодно при збільшеній потужності приладу, або від нього не буде користі. Згадуємо про погані запахи – поширена проблема в тому, що запах часто повертається із вент. каналів, тому шукайте модель зі зворотним клапаном чи жалюзі.

Що можна порадити щодо функціоналу. Щоб при поході в вбиральню не думати про увімкнення вентилятора, підберіть модель з електроприводом та виведіть шнур до вимикача. Тоді прилад вмикатиметься разом зі світлом. Ви можете вивести окрему клавішу для нього. А для тих, хто забуває вимикати світло у туалеті – пригляньте вентилятор із таймером затримки. Він буде працювати ще 15-20 хвилин після Вашого догляду, усуне всі забруднення та запахи, та вимкнутись. І не треба переживати про електроенергію.

Приклад моделі.

Преміум рішення. Вентилятор німецького виробництва Helios MiniVent M1/100 N/C , або Helios MiniVent M1/100 P із серії MiniVent . Обидві моделі мають високу стійкість до різних видів мікроклімату (з підвищеною вологістю або запиленістю), а також прослужать досить тривалий період. Серія MiniVent характеризується відмінним ступенем захисту в IP X5 та щільним зворотним клапаном, двома швидкостями, низьким рівнем шуму 25-30 Дб(А) на відстані 3м. Самі ж моделі мають корисний для користувача функціонал: вентилятор MiniVent M1/100 N/C оснащений програмованою затримкою вимикання, а модель MiniVent M1/100 P має датчик присутності.

Оптимальний варіант. Модель Вентс 100 ЛД Авто ВТ із серії Вентс ЛД Авто – ідеальний прилад, тому що в ньому зібрано все, а вартість у нього низька. У цього вентилятора за передньою панеллю вбудовані жалюзі, які не пропускають повітря назад, а також реле вологості для автоматичного запуску роботи при вологості 60-90% і таймер затримки на 2-30 хвилин. З недоліків – захист вологості всього IP 24, але для туалету це не важливо.

Якщо ж потрібна модель ще бюджетніша, то непоганим варіантом стане модель Вентс Фліп (230/60) ВТ із серії Вентс ФЛІП . Він дуже доступний у ціні, але при цьому в ньому вбудований зворотний клапан, і є той самий шнурковий вимикач, за допомогою якого можна вивести керування клавішею освітлення, а також є таймер затримки вимикання. Тобто вентилятор відмінно підходить для всіх вимог у туалеті.

Як підібрати вентилятор для кухні?

Часто витяжки над плитою не вистачає, у такому приміщенні все одно з’являються застійні зони та задуха. Адже витяжка збирає випаровування безпосередньо над плитою (місцево), але решта залишків пари, вологості, повітря з високою температурою і запахами збираються під стелею, звідки потім поширюються всюди в квартирі. Тому нам важливо зібрати всі забруднення та запахи не лише місцево, а й у всьому приміщенні. Витяжний вентилятор чудово з цим впорається.

При виборі витяжного вентилятора для кухні, крім обліку в розрахунках нормативного повітрообміну, враховуються потреби видалення надлишків тепла від усіх приладів, що знаходяться в кухні, кількості людей та надлишків перезволоженого та забрудненого повітря. При підборі обов’язково враховується часткове видалення повітря через витяжку над плитою та приплив повітря з основних приміщень квартири чи будинку.


Що не менш важливо, відпрацьоване повітря має властивість не віддалятися відразу, але й подорожувати каналами, що знаходяться в інших кімнатах, а потім повертатися назад при вимкненому вентиляторі. Тому для кухні потрібен вентилятор із зворотним клапаном. Вбудована в ньому заслінка герметично закриває патрубок приладу і не пропускає тягу з іншого боку, тобто повітря може рухатися тільки в один бік — з приміщення.


При виборі вентилятора на кухню зверніть увагу на моделі з хорошим фільтром. При приготуванні в повітрі розчиняється жир, частинки масла, ефіру, і вони осідають на всіх поверхнях та приладах. Вентилятор витягує їх разом із забрудненим повітрям, але жир не проходить просто так у шахту — він залишається всередині агрегату, накопичується там, і потім заважає його роботі, або ламає його. Хороший щільний фільтр скупчує все на собі, захищаючи і вентилятор і вент. шахти від засмічення олією та жиром. Тому обов’язково звертайте увагу на наявність фільтра біля приладу. Але пам’ятайте — фільтр потрібно регулярно чистити приблизно раз на півроку: можна просто промити водою, висушити і покласти його назад.

{Callback:1} Приклад моделі.

Преміум рішення. Відмінним вентилятором для кухні є Maico ER 100 із серії Maico ER – у нього хороший щільний фільтр, який ховається прямо за декоративною панеллю, та надійний зворотний клапан, що виробляється в Німеччині. Бонусом стане тиха робота двигуна на кулькових підшипниках, корпус, що поглинає шум. Додатковий монтажний корпус, який найчастіше докуповується до приладу, має стійкий захист від гарячих температур та вологості, що є ідеальним для кухні. Довговічність та стійкість цієї моделі за важких умов кухні здивує Вас. Не забувайте, що ця модель має різні модифікації з додатковими функціями.

Оптимальне рішення. Осьовий вентилятор Vortice Evo ME 100/4′ LL із серії Evo . Прекрасний варіант для кухні — модель з підвищеною тягою, що забирає повітря з 5-ти сторін. Також має зворотний клапан та двигун на кулькових підшипниках, що на 100% запобігає поверненню забрудненого повітря. На додаток, вентилятор має високий рівень захисту IP 45 і другий клас ізоляції, а ще працює дуже тихо (21-24 дБ(А)), 2 швидкості роботи та підвищена ефективність, робота в безперервному режимі до 30 000 годин без перегрівання. Надійний добрий варіант.

Вентиляція у вбиральні – нюанси

Вся фішка вбиральні в тому, що люди тут бувають лише кілька разів на день. Тому таке приміщення погано вентилюється природним шляхом і з’являється спертість повітря. При спертому повітрі одяг починає псуватися, набувати неприємного запаху, ніби він залежався в комірчині. Навіть якщо Ви використовуєте найстійкіші та пахучі кондиціонери при пранні – одяг все одно погано пахне. І не згадуватимемо про скупчення пилу та речах, або бактерій після невимитих рук – це й так відомо. Тому в вбиральні потрібен вентилятор.

При виборі побутового вентилятора для гардеробу дивимося на 3 параметри – тип вентилятора, продуктивність, таймер.

Продуктивність. За рахунок того, що приміщення відрізняється від ванної та кухні, повітря в ньому не щільне і не забруднене. Тут потрібно підібрати не сильно продуктивний вентилятор, щоб Вам було не холодно переодягатися, але і не слабкий, тому що кімната зазвичай має площу дещо більшу за ванну.


Тип приладу. Найчастіше для вбиральні кімнати вибирають осьовий або відцентровий тип побутового вентилятора — вони показують дуже високі результати і мають хорошу ефективність, але можете вибрати і звичайний витяжний тип.


Таймер потрібен для того, щоб вентилятор вимикався без Вашого втручання після Вашого догляду, щоб провітрити всі залишки вуглекислого газу та іншого. Ви можете встановити параметр, щоб він вимикався через 30 хвилин — цього буде достатньо для потрібного ефекту.

Приклад моделі.
Преміум рішення. Осьовий вентилятор Maico AWB 100 TC із серії AWB німецького виробництва з відносно недорогою ціною, але бездоганною якістю. Модель призначена для приміщень до 30 м 2 , є зворотний клапан, прилад з термічним захистом від перегріву двигуна та деталей, зроблений із міцного довговічного пластику. Додатково модель має гарний повітряний фільтр, таймер, що регулюється, низьке енергоспоживання.


Оптимальний варіант. Витяжний вентилятор Blauberg Quatro 100 Т стане чудовим рішенням. По-перше, це вентилятор осьового типу, по-друге, він має гарну продуктивність, і по-третє, у нього є таймер вимкнення. Також варто звернути увагу, що у цієї моделі є різні красиві забарвлення: золоте, срібне, платина, та інші.

Додаткові моменти, які важливо врахувати

  • дизайн моделі – з декоративним оздобленням або стандартна;
  • можливість монтажу – на стіну або стелю, вбудовану або накладну, у витяжний канал, з викидом у вертикальний загальний стояк, за підвісною стелею;
  • рівень шуму – малошумні чи стандартні виконання;
  • різноманітні можливості керування ручного або автоматичного керування, описані вище;
  • можливість приєднання одного або двох приміщень до одного вентилятора;
  • енергоспоживання вентилятора;
  • можливості обслуговування та сервісу, — для якісних витяжних вентиляторів не варто турбуватися про безвідмовність у роботі чи гарантії.


Варто відзначити сучасні можливості керування побутовими вентиляторами для більш комфортного користування. Ви можете виставити затримку по таймеру і вентилятор ще видалятиме забруднене повітря якийсь час, він може працювати постійно або з певними інтервалами, працювати з підвищеною потужністю або в звичайному режимі, може бути зовсім безшумним, включатися шнурковим вимикачем, працювати з контролем рівня вологості або за датчиком руху, включатися разом з освітленням і вимикатися із затримкою після вимкнення світла тощо.

Підсумки

Проблема з циркуляцією повітря може виникати з двох причин – або порушено приплив свіжого повітря, або порушено витяжку відпрацьованого. Щоб визначити, яка причина порушення циркуляції повітря у вашій квартирі, вам знадобиться аркуш паперу та сірник. До витяжного отвору підноситься запалений сірник або аркуш паперу. Якщо витяжка нормально працює, сірник згасне, а аркуш паперу злегка прилипне до витяжного отвору. У такому разі рекомендуємо задуматися від встановлення витяжного вентилятора.

Вибір побутового витяжного вентилятора — справа відповідальна та цікава. Сподіваємось, ця стаття трохи допомогла Вам та розширила горизонти для пошуку потрібної моделі з оптимальними характеристиками. Серед переваг витяжних вентиляторів:

  1. висока ефективність, яка залежить від погоди за вікном;
  2. на відміну від природної витяжки в туалеті, відрізняються гарною продуктивністю будь-якої пори року;
  3. наявність можливості контролювати витяжку відпрацьованого повітря із приміщення завдяки наявності різних режимів вентилювання приміщення.

Якщо потрібна професійна консультація у підборі вентиляційного обладнання для квартири, офісу, будинку – звертайтесь до наших консультантів.

Схожі статті на тему:

Зачем все ставят вентиляторы в туалет или как мы решили сделать умный вентилятор, история по DIY / Хабр

Большинство пользователей считают, что вентилятор в санузле нужен только для освежения самого помещения (при посещении туалета или после принятия душа или ванной). Но это в корне не верно.  Ниже вы узнаете почему. Эта статья о том, как должна работать вентиляция в квартирах в соответствии с современными нормами, какое место в этой работе отведено вентиляторам в санузле, ванной и кухне. Также вы узнаете зачем делать вентилятор умным и как он поможет освежить всю квартиру. А еще как мы из DIY пытаемся сделать что-то большее.

Как должна работать вентиляция в 99% наших квартир? И в 1% оставшихся.

Система вентиляции в подавляющем большинстве случаев организуется, как естественный приток и естественная вытяжка, в соответствии с СП 60.13330.2016 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ, это означает, что приточный воздух должен попадать в комнаты через ограждающие конструкции (неплотности окон, режим микропроветривания окон или приточные клапаны) в помещение и вытеснять загрязненный воздух в грязные зоны: кухни, санузлы, ванные, в общем туда, где есть вытяжные каналы. Схема ниже.

Другой альтернативой вентиляции является применение бризеров, вентиляционных установок, рекуператоров про это написано в нашей первой статье на Хабр «…О современной вентиляции» . Это хорошее решение если устраивает по цене.

 Системы вентиляции в подавляющем большинстве в наших домах работают по принципу естественной вентиляции, что означает устойчивую работу только в холодный период года и как правило на нижних этажах. Более подробно об этом написано в статье «Как работают системы вентиляции»

Три фактора для правильной работы естественной вентиляции:

  1. Приток воздуха через ограждающие конструкции (неплотности и щели, режим микропроветривания окон, приточные клапаны и бризеры).

  2. Беспрепятственное прохождение воздуха от окна до вытяжного канала: организуется либо за счет подпила полотна на 15-20 мм или установкой переточной решетки в дверях.

  3. Удаление загрязненного воздуха через вытяжные каналы круглый год.

Так работают системы вентиляции не только у нас, но и у европейцев. Например, приток воздуха через приточные клапаны и удаление через вытяжные каналы организуется в Германии, Франции, Англии, Польше, Финляндии и странах Скандинавии (что подкреплено законодательно).

Работа естественных систем вентиляции зависит от тяги. Что это такое и зачем.

Свежий воздух должен поступать через окно, неплотности или приточные клапаны, проходя помещение, свежий воздух вытесняет загрязненный и тот удаляется через вытяжные каналы. Так мы получаем свежий воздух в квартире и выбрасываем в окружающую среду загрязненный (СО2, пыль, летучие органические вещества, химические вещества от отделочных материалов и мебели и т.д.)

Для работы вентиляции по такому принципу необходима вентиляционная тяга (движущая сила, выталкивающая воздух на улицу), но она появляется только в холодное время года, когда появляется разность температур внутри квартиры и на улице, так как движение возникает за счет разности плотностей воздуха в квартире и на улице. Так в соответствии с СП «Отопление, вентиляция и кондиционирование» системы вентиляции проектируют для температуры уличного воздуха не выше 5 С.

Это похоже на движение воздушного шара, который нагревают горелкой.

Если горелки нет, то шар не летит – если на улице тепло, то вентиляция, увы, не работает.

Вентиляционная тяга по закону Архимеда зависит от разницы плотностей воздуха в квартире и на улице (которые зависят от температуры воздуха там и там) и от высоты вентиляционной шахты. Поэтому  когда на последних этажах высота шахты маленькая, то вентиляция не работает даже зимой из-за отсутствия вентиляционной тяги.

Таким образом, от наличия естественной вентиляционной тяги в доме зависит работа всего воздухообмена у Вас.

Чтобы гарантировать стабильную работу вентиляции применяют вытяжные вентиляторы, такие ставят в многоквартирных домах на крыше или у жильцов в санузлах. К сожалению, центральные крышные вытяжные вентиляторы — это пока редкость даже в больших мегаполисах.

Почему нужно использовать вентилятор для работы вентсистемы.

Нужно иметь возможность управлять своей системой вентиляции. Именно поэтому вытяжные вентиляторы решают проблему наличия вентиляционной тяги и позволяют проветривать всю квартиру.

В Европе это довольно частое явление, когда в квартире или доме ставится вытяжной вентилятор и он отвечает за работу вентиляции. Т.е. вентилятор работает постоянно, а не как мы привыкли только когда посетили санузел.

Практика в нашей стране говорит, что у нас ставят вентилятор в санузел для включения его (как правило по отдельной клавише выключателя или вместе со светом), когда пользовались туалетом или ванной, что в корне не верно, так как мы нуждаемся в притоке свежего и удалении загрязненного воздуха постоянно, а не только когда ходим в туалет.

В добавок к этому, выключенный вентилятор может создавать дополнительное сопротивление для движения воздуха, что еще и ухудшает работу вентиляции.

Обычно люди не знают, что этот вентилятор может улучшить климат во всей квартире, если его не выключать. Реальная производительность бытовых вентиляторов подключенных в сеть воздуховодов составляет от 30 до 50 м3/ч. Что ниже норм по вентиляции всей квартиры минимум 110 м3/ч. Поэтому и должен он трудится всегда, когда мы хотим, чтобы работала вентиляция.

Нужно отметить, что бытовой вентилятор не может перевернуть всю вентиляцию и загнать воздух к соседям по стояку. Бытовые осевые вентиляторы имеют довольно низкий напор в пределах 10-30 Па и этого давления едва хватает, чтобы протолкнуть воздух в шахту. Но если речь идет о центробежном вентиляторе, то давление может быть порядка 100-300 Па и в этом случае все соседи будут чувствовать, что происходит у Вас дома и, что Вы готовите. В системах, не предназначенных для таких мощных вентиляторов, их устанавливать не верно. Если речь идет об одноквартирных домах, то это может быть хорошим вариантом.

 Вот обзор работы вентиляции в гостинице Германии по такой схеме известным в своих кругах блогером: https://www.youtube.com/watch?v=IEwSiI6gZ4M

 Таким образом, для правильной работы системы вентиляции нужно:

Про современный приток воздуха будет в следующей статье. Представим интересное специальное приточное устройство нового типа.

Обычный или умный вентилятор, в чем разница.

Для постоянной работы вентиляции по потребности (по присутствию человека) можно применять обычные вентиляторы и включать их только когда Вы дома, когда нужно чтобы вентиляция работала – например отдельной клавишей включения света. Или использовать автоматические вентиляторы, которые умеют сами определять необходимость вентиляции по датчикам воздуха.

Пример обычных вентиляторов (не забываем гугл или яндекс):

  1. Пример Россия

  2. Пример Европа

Автоматических вентиляторов пока что мало на рынке, пример:

  1. Бытовой вентилятор РФ

  2. Вентилятор Европа

  3. Вентилятор для коттеджа

В случае применения автоматических вентиляторов с датчиками качества воздуха, вентилятор отслеживает удаляемый воздух и при его ухудшении начинает работать интенсивнее. А при улучшении качества воздуха —понижает свою производительность. Разумно и экономично. Схематично это изображено на рисунке ниже.

Например, у Вас в квартире много людей и качество воздуха требует вентиляции, вентилятор на вытяжке это «увидит» и сможет интенсифицировать работу вентиляции.

А если Вы ушли из квартиры, воздух на вытяжке стал свежим и можно минимизировать работу вентиляции или выключить вовсе. Тяга уменьшится, и вы не будете гонять и обогревать лишний воздух.

Такое решение дает ряд преимуществ:

  1. Автоматизация вентиляции – не нужно следить за вентиляцией, она сама определяет, когда ей нужно работать.

  2. Шум от вентилятора локализован в санузле или ванной, наличие двери всегда экранирует шум. Такое решение работает тише, чем бризер (при таком решении вентилятор располагается в комнате).

  3. Энергоэффективно, так как на нагрев уличного воздуха в современных домах приходится до 40-50% затрат на отопление, рационально снижать объем вентиляции, когда она не востребована.

Как пришло в голову делать вентилятор для туалета умным.

Озадачившись работой вентиляции в своей новостройке, а точнее ее отсутствием, я начал разбираться как она должна работать.

Все оказалось просто, как написано выше, подавай свежий и удаляй загрязненный.

Подавать воздух я решил через приточный клапан, так как мне не понравилось бегать открывать и закрывать окно. А главное, как понять, что ты достаточно приоткрыл окно, и теперь воздух свежий? Если много открыл, то жалко тепла и холодно, если мало открыл, думаешь — чем же дышит твой ребенок, ведь везде так много загрязняющих веществ таких как: высокий уровень СО2, фенолы из мебели, радон от стен и подвала и много еще чего непонятного.

 После установки клапанов зимой, когда существовала вентиляционная тяга, я остался очень доволен. Дома всегда свежо, при этом жена перестала открывать окно, уходя на прогулку с ребенком. Шума с улицы не слышно, и не нужно по сути контролировать работу.

Но вот пришло теплое время года и дома опять стало несвежо. Оказалось, все перестало работать, так как старые советские нормы не обещают работу вентиляции выше 5С. Это, кстати, все из-за того, что китайцы и итальянцы тогда не делали бытовых вентиляторов, а мы сами не могли, так как занимались космосом (шутка).

 После понимания сути проблемы я поставил себе бытовой вентилятор и жизнь опять наладилась до прихода холодов, когда появилась вентиляционная тяга. Тогда вместе с работающим вентилятором они начали нещадно высасывать тепло из моей квартиры.

 Человек я не жадный, понимаю, греть улицу будет хорошо, так как будет быстрее приходить лето. Но жалко ведь повышать таким образом уровень СО2 на планете.

Поэтому задумался, как вентилятору понять, что дома есть люди?

Оказалось, что это достаточно просто организовать по датчику качества воздуха.

Вот, к стати, интересный анекдот иллюстрирующий как это работает от известного блогера строительной сферы — видео анекдот ( 48 секунд).

История вентилятора, как делали и из чего состоит

Первый прототип был суров, сделан из кулера и американской технологии Стелс (Папье-маше), см ниже.

Идея понравилась, но как сделать мелкую серию?

Из анализа работы первого прототипа было решено применить следующие датчики для определения режимов работы:

  • датчик света,

  • датчик температуры/влажности SHT30 или HTU21,

  • датчик качества воздуха типа ccs-811 или sgp40,

Датчик качества воздуха решили ставить MOX, так как более продвинутые NDIR имеют больший габарит и цену. Выбранный датчик MOX измеряет VOC и эквивалент концентрации СО2, мы решили, что это лучший вариант. Так как в грязных зонах много органики и также нужно понимать уровень СО2.

Хотя мы понимаем, что лучшим решением будет датчик NDIR и VOC, но пока это дорого и, наверное, рано.

Работу устройства нужно настраивать от смартфона, так как по-другому уже несовременно, значит добавляем разработку ПО для смартфона и какой-то интерфейс для взаимодействия. На данный момент программа на телефон сделана на Xamarin, у этой платформы есть почитатели и критики. Мне пока не очень понравилась сама платформа Хамарин, но возможно все дело в тонкостях программирования, а не в самой Платформе.

Советуют дальнейшие шаги делать на Flutter, так как современная, динамично развивается и так же мульти-платформенная, как и Xamarin среда разработки. Так что переделку текущего приложения и разработку новых для остальных устройств хотим делать на Flutter. Но специалистов, работающих на Flutter по ощущениям, еще меньше и найти сложнее. Поделитесь в комментариях так ли это?

 Для управления скоростью работы вентилятора на разных режимах работы было решено сделать симисторное управление, оно отличается от обычного димера наличием датчика перехода через ноль. С этой мелочью мы не долго мучились, настраивали скорости по анемометру.

В целом, для управления производительностью работы вентилятора лучше использовать DC вентиляторы с PWM управлением, улучшается качество регулировки и энергоэффективность. Хотя управлять современными DC куллерами проще, но сделать законченное устройство — сложнее из-за большего объема работы по корпусу и дополнительного блока питания.

 Следующий прототип было решено делать на базе существующего вентилятора, такой нашли, но в результате не все понравилось, пример ниже.

Этот прототип пробовали делать на ESP32 и на BLE nrf52 от Nordic, блок питания пробовали использовать заводской импульсный и самодельный без гальванической развязки конденсаторный как в розетке Редмонд, см. статью на Хабре.

 В результате остановились на микроконтроллере nrf52 Nordic, так как делать на ESP32 было сложнее из-за необходимости разработки серверной части, а веб-интерфейс не устроил. Второй причиной использования nrf52 стала разработка еще одного устройства на Nordic с батарейным питанием.

У кого есть опыт с ESP32 и серверной частью, просьба, напишите в комментах, сложно ли это все делать?

Эксперименты с конденсаторными блоками привели к взрыву и были прекращены). Теперь все только с гальванической развязкой!

В результате от прототипа в этом корпусе отказались, хотя он был красивый и закрывался эстетичной лицевой панелью. Отказались в первую очередь из-за высокой стоимости донора, также датчик света не видел света. А свет — это тоже один из основных индикаторов использования темных комнат, окон в туалетах новостроек почти не делают, так как это очень укромное место.

 Решили сделать все тоже самое в более бюджетном корпусе, пример прототипа №2 ниже.

Прототип №2 работал хорошо и стоимость донора устраивала. Было проведено апробирование работы у тестеров.

В целом все устроило, но некоторым не понравился уровень шума крыльчатки вентилятора, еще появились пожелания по дизайну устройства. Лично Я был удивлен замечаниям по дизайну и откровенно расстроен уровнем шума…

 Прототип №2 имеет следующие фичи:

  • режим работы по датчикам как по отдельности, так и совместно: качество воздуха (VOC+eCO2), температура влажность, освещенность,

  • ручные настройки работы по любому из датчиков, так и просто работа с постоянной скоростью,

  • настройка режимов работы от смартфона через приложение.

Короткий обзор, прототипа 2.

 Подведя итог работы и всех пожеланий по устранению ошибок сделали третий прототип, который уже имеет хорошую крыльчатку, тихую в работе, ниже представлены два прототипа и образец, к которому пришли, эволюция отражена слева на право.

Сейчас вентилятор состоит из 4–х частей: базы с вентилятором, электронной платы управления с блютузом для подключения к смартфону (пока Андройд), крышки вентилятора, которую делаем индивидуально и лицевой панели. Лицевая панель крепится на магниты. Все датчики располагаются на плате с левой стороны, можно посмотреть на фото ниже.

Тестовую партию поставили через знакомых и старых клиентов, и сейчас тестируем рынок.

Узким местом прототипа №3 стал корпус, который приходится изготавливать по технологии мелкосерийного литья пластика. Пока решили изготавливать корпуса самостоятельно методом литья в силикон.

При этом пришлось набить много шишек и 60% крышек ушло в брак. Но теперь мы начали, что-то понимать в самой технологии литья в силикон, надеюсь, что это добавит к карме плюсиков.

Хорошо бы написать статью про литье в силикон. Так много рекламной информации, что поддавшись на красивые обещания, мы даже приобрели камеру дегазации, но для тестовых образцов вполне можно обойтись и без нее. Однако про такое обычно не пишут, боятся раскрывать секреты.

Следующие крышки хотим делать литьем на ТПА на алюминиевых прессформах, так как настоящие стальные это минимум 15 тыс. зеленых. На рынке не много фирм, которые работают с алюминиевыми прессформами и реальных отзывов не нашел. Если кто-то сталкивался с алюминиевыми пресс формами пишите в комментах, обсудим подробнее. В основном сталь и делают в Китае.

Итого на выходе мы имеем:

  1. Вентилятор который умеет работать как по отдельности по каждому типу датчика: влажность, освещенность, качество воздуха, так и в режиме Смарт сразу по всем трем датчикам.

  2. Удобный интерфейс для настройки режимов работы. Пока, что только для Андройда.

  3. Красивый дизайн с панелями разного цвета (по запросу, можем и индивидуальную изготовить).

  4. Тихую работу за счет качественной и хорошей крыльчатки.

Видеообзор с реальным устройством выглядит вот так

В текущей версии вентилятор имеет:

Ручные режимы работы для настройки работы по отдельным датчикам:

1. По скорости – выбираем нужную скорость

2. По влажности – работает по уставке влажности

3. По освещенности – работает по включению света

4. По качеству воздуха – выбираем в качестве уставки качество воздуха

Отдельно имеется режим Смарт (мы его так назвали).

Смарт работает по всем датчикам, по специальному алгоритму с индивидуальными настройками. В этом режиме вентилятор самостоятельно отслеживает среднюю влажность и включится в работу только при ее превышении. При этом довольно хорошо происходит отслеживание присутствия и деятельности человека, так как влажность, свет и воздух о многом говорят.

Вот пример-скрин программы с режимами работы.

Что хотим добавить в вентилятор.

Многие пользователи на тестах попросили сделать удаленное управление через интернет. Как вы считаете нужно или нет?

Я считаю, что этот вентилятор должен настраиваться один раз в жизни и вы должны про него забыть, он должен работать Сам! Но все любят иметь возможность контролировать и, поэтому хотят удаленно управление. Так как разработка устройства с возможностью подключения к интернету сложнее по причине серверной части и полноценного приложения, то в планах делать систему на WI-FI второй очередью.

Команда

Вопрос команды очень важен, так как от этого зависит успех любого проекта. Аутсорс и привлечение разработчиков на фрилансе довольно опасен для стартапа, так как сжигает много ресурсов финансовых, временных (приходится все переделывать по несколько раз, в добавок всегда нужно четкое ТЗ). Но сделать хорошее ТЗ на ранней стадии — это тоже отдельная задача, так как если ты разрабатываешь продукт сам, а не копируешь, то это итерационный путь. И за каждый шаг приходится платить. Поэтому было наделано много ошибок.

Самым правильным пунктом про команду будет мысль, что нужно искать единомышленников, без них сделать что-нибудь стоящее сложно.

Кто знает, как искать единомышленников — пишите. Мы ищем!

В итоге: для такого проекта понадобились скилы: схемотехника, программиста, разработчика ПО для смартфонов, конструктора и руководителя.

У нас запланирована серия устройств: автоматический вентилятор, приточное устройство, станция управления климатом, управление термостатами отопления от станции контроля климата.

Это большая работа и кому интересна тема климата и управления ими пишите в группу, всегда рады новым идеям.

Планы на будущее

Говорят, не нужно афишировать, а мы будем. Написав это здесь, мы будем стремится не опускать руки и двигаться по пунктам, не сбиваясь с ориентиров.

Итак:

  1. Сделать вентилятор не только D100 мм, но и D120 мм.

  2. Сделать вентилятор с WI-FI.

  3. Довести до конца разработку приточного устройства для ограждающих конструкций, сейчас идут тесты. Устройство будет отвечать за приток воздуха, стоимость будет ниже чем у бризерорв и самое главное – у него на много более простой монтаж.

После выполнения этих пунктов хотим запустить умную станцию управления по датчику СО2. Эта станция должна управлять как вентиляцией, так и отоплением.

Следующая статья планируется про приточное устройство, которое представлено выше, сейчас идут его тесты и доработка. Так как суровая зима 2020/21 показала некоторые промахи в конструкции.

 Кому интересна тема управления климатом пишите и присоединяйтесь к нам в группе в телеграмме GreenVent, мы рады и критике, и новым идеям.

Главное, что Вы не равнодушны!

Вытяжной вентилятор в ванную комнату: виды, выбор

Быстро удалить влажный воздух после принятия ванны или душа поможет вытяжной вентилятор в ванную комнату. Это небольшое устройство, которое устанавливается на входе в вентканал или непосредственно в трассу.

Содержание статьи

  • 1 Виды вентиляторов для санузла
  • 2 Выбор по техническим параметрам
    • 2.1 Воздухообмен
    • 2.2 Уровень шумов
    • 2.3 Потребляемая мощность
  • 3 Дополнительные функции
  • 4 Обратный клапан на вентилятор в ванную — нужен или нет

Виды вентиляторов для санузла

По устройству вытяжные вентиляторы бывают:

Чаше всего вытяжной вентилятор в ванную комнату ставится осевого типа. Они стоят недорого, хорошо справляются с поставленной задачей если выходы вентканалов находятся рядом. Если от точки входа до вентиляционного канала расстояние более 2 метров, имеет смысл ставить радиальный.

По способу установки вентиляторы бывают:

С настенными и потолочными вопросов не возникает, все понятно по названию, а насчет канальных стоит объяснить. Эта модификация устанавливается в разрыв вентиляционного канала. Применяются в основном кода вытяжной канал один, а подключить к нему надо несколько помещений, но возможно использование и на индивидуальном канале.

Пример установки канального вентилятора в вытяжку ванной

Эти модели применяют реже, так как более сложный монтаж и обслуживание (тяжелее получить доступ для профилактической чистки или замены), но во многих случаях это единственный вариант. В частных домах канальный вентилятор на вытяжку может выносится на чердак, там проще его обслуживать.

Выбор по техническим параметрам

Как любое техническое устройство вытяжной вентилятор в ванную комнату надо выбирать в первую очередь по техническим параметрам. Сразу стоит сказать, что корпуса обычно делают из пластика, а сам корпус — влагозащищенным (минимальный класс защиты — IP 24). Форма и вид решетки — произвольны, цвет корпуса чаще всего белый, но есть и цветные.

Вытяжка для ванной и туалета по форме может быть разной

Кроме внешних признаков выбираем диаметр выходного патрубка вытяжного вентилятора. Его подбирают в зависимости от сечения воздуховода (лучше не заужать, так как воздухообмен упадет).

Воздухообмен

Выбирать вытяжной вентилятор в ванную комнату надо на основании объема вентилируемого помещения и кратности обмена воздуха (прописана санитарных нормах). Для ванных комнат рекомендуемая кратность равна от 6 до 8 объемов воздуха в час. Для семей считают 8-ми кратный обмен, для 1-2 человек достаточно 6-7 кратного.

Например, ванная имеет размеры 2,2*2,5*2,7 м. Перемножаем все цифры чтобы узнать объем, получаем 14,85 м3. Округляем, получаем что объем ванной комнаты 15 кубов. Считать будем восьмикратный обмен: 15 м2 * 8 = 120 куб/час. То есть при подборе производительности вентилятора его производительность не должна быть меньше 120 куб/час.

Пример кратких технических характеристик вытяжного вентилятора для ванной комнаты

Уровень шумов

Второй момент, на который надо обратить внимание выбирая вытяжной вентилятор в ванную комнату — уровень производимых шумов. Если работать вентилятор будет только днем, производимый шум должен быть в районе 30-35 дБ. Это не очень громко, на фоне других шумов не мешает. Если вентилятор в вытяжке будет работать и ночью, уровень шумов должен быть меньше 30 дБ, а лучше 20-25 дБ.

Самый бесшумный вентилятор для ванной комнаты надо искать среди радиальных моделей. Осевые за счет передачи вибрации от мотора издают более громкие звуки, но есть модели, в которых эти вибрации сведены к минимуму использованием специальных виброгасящих прокладок. Еще один способ — использование подшипников качения. Такие осевые вентиляторы для ванной и выдают как раз 22-23 дБ, что очень мало.

НазваниеТип монтажаРабочий механизмВоздухообмен (производительность)Потребляемая мощностьУровень шумаДоп функцииСкорость вращенияЦена
Вентс 100 МАТнакладнойосевой98 куб. м/час18 Вт34 дБтаймер, задержка выкючения2300 об/мин30-35$
Electrolux EAF-100THнакладнойосевой100 куб. м/час15 Вт33 дБдатчик влажностибез регулировки30-35$
VENTS iFanнакладнойосевой106 куб. м/час4.56 Вт31 дБпульт ДУ, датчик влажностиступенчатая регулировка75- 85 $
Soler & Palau SILENT-100 CZнакладнойосевой95 куб. м/час8 Вт27 дБмеханическое управлениебез регулировки25-39$
Blauberg Sileo 125 Tнакладнойосевой187 куб. м/час17 Вт32 дБтаймер, обратный клапанбез регулировки45-50 $
Systemair CBF 100накладнойрадиальный110 куб. м/час45 Вт45 дБмеханическое управлениебез регулировки65-75 $
Systemair BF 100накладнойосевой85 куб. м/час20 Вт41 дБмеханическое управление2400 об/мин32-35 $
Systemair IF 100канальныйосевой87.1 куб. м/час14 Вт44 дБ2432 об/мин28-35 $
MARLEY MP-100S (SV-100)накладнойот 10 до 83 м³/ч
от 1,1 Вт до 4,1 Втот 10 дБ до 38 дБ
электронное управлениеплавная регулировка209-225 $
ВЕНТС Квайт 100…
(Vents Quiet 100)		накладнойбесшумный97 куб. м/час7,5 Вт25 дБобратный клапан, подшипник качения2300 об/мин28-35 $
Вентс 125 Квайт В (125 Quiet В)накладнойбесшумный185 куб. м/час17 Вт32 дБобратный клапан, подшипник качения2400 об/мин42-50$
Домовент ВКО 125…
канальныйосевой185 куб. м/час16 Вт37 дБзащита от перегрева и влагибез регулировки7-10$

Также обратите внимание на такой момент, как материал воздуховода. Сам вентилятор может создавать незначительный шум, но шуметь может металлический воздуховод при движении по нему воздуха. Потому при устройстве системы вентиляции желательно использовать пластик. Если же уже есть металлический короб, снизить уровень шумов можно обклеив его звукоизоляционными материалами. Второй выход — зашить его в короб, а промежутки заполнить пористым звукоизоляционным материалом. Лучше всего для этого подходит штатная звукоизоляция из минеральных волокон. Монтажная пена, конечно, удобна в использовании, но звукоизоляционные характеристики у нее очень низкие. Не очень хороши в этом плане и пенопласт с пенополистиролом.





Потребляемая мощность

Еще один параметр — потребляемая мощность. Чем меньше этот параметр, тем меньше придется платить за электричество. С этой точки зрения более экономичны осевые вентиляторы для вытяжки в ванной комнате. За сет высокого КПД при малых затратах электричества они выдают значительный воздухообмен. Радиальные в этом плане менее выгодны: при равной производительности они тратят раза в 3-4 больше электроэнергии, но при этом воздух передается на большее расстояние.

Мощный канальный вентилятор

Также стоит помнить, что от потребляемой мощности зависит производительность вентилятора (перемещаемое количество воздуха за единицу времени). На этот параметр влияет также форма крыльчатки и другие конструктивные особенности (например, наличие подшипников качения), но чем большие объемы воздуха надо перекачивать, тем более мощный требуется вытяжной вентилятор в ванную комнату.

Дополнительные функции

В самом простом варианте вентилятор в вытяжке санузла включается отдельным выключателем. Некоторые модели имеют цепочку, потянув за которую можно его включить или выключить. В таком случае работает устройство на протяжении всего времени пока полается электропитание. Есть и другие варианты:

Самые распространенные модели вытяжных вентиляторов для ванной комнаты — с задержкой выключения после отключения света. Но их можно включать и через отдельный выключатель, исключив из схемы лампочку. Более экономичны установки с детектором влажности, так как не всякое посещение ванной комнаты и включение света требует усиленной вентиляции. Например, если вы зашли помыть руки, вряд ли стоит включать принудительную вентиляцию.

Еще одна удобная опция — разные скорости вращения лопастей. В этом случае вытяжной вентилятор в ванную комнату может изменять режим работы в зависимости от исходной влажности в помещении. Переключение есть ручное (механическое), есть автоматическое (MARLEY MP-100S).

Обратный клапан на вентилятор в ванную — нужен или нет

Также есть вентиляторы для вытяжки со встроенным обратным клапаном. Иногда эта опция полезна — при возникновении обратной тяги он не даст воздуху из вентсистемы попасть в помещение. Но такие модели все-таки не очень популярны. Дело в естественной вентиляции. В большинстве квартир и домов предусмотрена естественная вентиляция. Устанавливая вентилятор в вентканал, мы значительно ухудшаем вывод отработанного воздуха естественным способом — за счет разницы давления и тяги. Установка вентилятора с обратным клапаном ситуацию еще больше ухудшает. В этом случае принудительное побуждение (при помощи вентилятора) должно работать круглосуточно.

Какой вентилятор для ванной лучше — с обратным клапаном или без — решать вам

Если вы решили ставить обратный клапан, не обязательно он должен идти в одном корпусе. Его всегда можно установить отдельно — в канале перед вентилятором.

Лучшие вентиляторы для ванной, топ-10 рейтинг хороших вентиляторов

    • Item details Qty Low   High
    Bathroom Fan Cost
    Non-discounted retail pricing for: Wall or ceiling mounted вентилятор. 70 кубических футов в минуту, 6 зон работы. Подключение к существующим электрическим и вентиляционным каналам.    		 1 вентилятор 39,25 $ 48,25 $
    Основные работы по замене вентилятора в ванной
    Основные работы по замене вентилятора в ванной при благоприятных условиях на месте. Отключите питание цепи. Отключите и удалите существующий блок. Разметьте расположение и при необходимости заново вырежьте монтажное отверстие. Закрепите новый блок. Проложите и подсоедините воздуховоды. Поместите приспособление и обшивку. Запитайте цепь и проверьте правильность работы. Включает планирование, приобретение оборудования и материалов, подготовку и защиту территории, настройку и уборку.    		 1 вентилятор 39,25 долл. США 48,25 долл. США
    Расходные материалы для замены вентилятора в ванной комнате 1 вентилятор 39,25 $ 48,25 $
    Опция: Добавить защиту цепи AFCI
    Отключение питания цепи. Удалите существующий автоматический выключатель. Добавьте новый прерыватель цепи дугового замыкания на 15 А или 20 А. Перезарядите и проверьте правильность работы. Только для существующих систем с опцией совместимого выключателя AFCI.    		 1 вентилятор 39,25 $ 48,25 $
    Вентилятор для ванной Уборка мусора
    Затраты на погрузку и вывоз старых материалов, монтажных отходов и соответствующего мусора.    		 1 вентилятор 1,1813 1,3438
      Неиспользованные минимальные трудозатраты
    Остаток минимальной оплаты труда за 2 часа, который можно использовать для других задач.
    Totals — Cost To Replace Bathroom Fan
    Average Cost per Fan
