Выбираем теплоноситель для системы отопления загородного дома

Как бы ни усердствовали ученые и инженеры в поиске альтернативных жидкой среде накопителей и передатчиков тепла от источников к конечным точкам теплообмена, достойной замены жидкой среде до сих пор не появилось. Водяные отопительные системы еще долго будут оставаться наиболее распространенными, поскольку они практичны и достаточно эффективны. Водяными они называются условно, хотя правильнее было бы называть их жидкостными, ведь в роли теплоносителя в них используется не только вода, но и другие виды жидких субстанций.

Какой он — оптимальный жидкий теплоноситель?

Идеальный жидкий теплоноситель систем отопления автономного типа должен отвечать следующим требованиям:

• Обладать достаточной теплоемкостью, чтобы эффективно накапливать и передавать тепловую энергию.

• Быть химически нейтральным по составу, чтобы не провоцировать возникновение коррозионных очагов в элементах отопительного оборудования и не разъедать уплотняющие прокладки в местах соединений контура.

• Поддерживать рабочее состояние в широком диапазоне температур.

• Не содержать соединений и веществ, оседающих в трубах и батареях, вызывающих зарастание их твердыми отложениями.

• Быть стабильным по составу — не разлагаться и не расщепляться на различные химические составляющие под действием высокой температуры или от времени. Его плотность, вязкость, теплоемкость и химическая инертность должны оставаться постоянными.

• Быть безопасным для обитателей отапливаемого с его помощью дома, то есть быть нетоксичным и негорючим.

• Иметь доступную цену.

Набор требований определен: он логичен и понятен. К сожалению, жидкого теплоносителя, соответствующего всем этим критериям, в природе не существует.

Теплоноситель AQUA TRUST -30C пропиленгликоль 20кг

Разные жидкости, используемые для отопления, имеют неполный набор вышеперечисленных свойств и характеристик, причем усиления одних часто удается добиться за счет ухудшения других. Из-за этого проблему приобретения жидкостного теплоносителя считают непростой задачей. Грамотный выбор оптимального для конкретных объектов теплоносителя обязательно учитывает и нюансы конструкции системы, и особенности режима предстоящей эксплуатации. Отталкиваются при этом от приоритетного для объекта параметра, который становится решающим фактором.

Рассмотрим проблему выбора на конкретных примерах. Если теплоноситель нужен отопительной системе с твердотопливным котлом в частном доме, в котором хозяева проживают постоянно, не оставляя его ни на день, целесообразно выбрать воду. Те же вводные, но котел электрический, и нередки перебои с электроэнергией? Стоит подумать о смене теплоносителя или генератора тепловой энергии, поскольку в сильный мороз даже несколько часов простоя электрокотла могут вызвать поломку системы из-за замерзания воды. Если жилище используется наездами по выходным или праздникам, то систему отопления лучше заполнить незамерзающей жидкой субстанцией, но это требует наличия дополнительного оборудования и внесения изменений в конструкцию системы, а также надежной герметизации всех ее элементов.

Нужно также понимать, что пока не придумали теплоносителей, которые можно эксплуатировать вечно. Со временем любой наполнитель системы отопления нуждается в замене. Поэтому стоимость теплоносителя — один из решающих аргументов выбора. Иногда проблему выбора решают производители котлов, указывая в инструкции тип, а порой и марку рекомендуемого состава. Отступление от подобных рекомендаций приводит к прекращению гарантийного срока, что также надо учитывать.

Вода: плюсы и минусы традиционного теплоносителя

По статистике, водой заполнены более двух третей отопительных систем. Такая распространенность традиционного теплоносителя объясняется следующими преимуществами:

• Доступность воды и ее экономичность — обходится этот теплоноситель хозяевам очень дешево, а чаще просто бесплатно, и заменить его в автономной системе можно в любое время, что позволяет без проблем проводить любые ремонтные работы.

• Высокие теплотехнические характеристики — до сих пор из всех применяемых в отопительных системах жидкостей не нашлось равных воде по теплоемкости при аналогичной плотности носителя.

  Литр воды при остывании передает через теплообменники порядка 23,26 ватт тепловой энергии. Этот показатель недосягаем ни для одной жидкости-теплоносителя;

• Абсолютная безопасность воды для человека — если и случается протечка системы, она не несет рисков химических отравлений, возгораний или образования критической взрывоопасной концентрации паров.

При несомненных достоинствах вода не лишена и недостатков, ограничивающих ее применение в качестве теплоносителя без определенной подготовки. К ним относятся:

• Высокий порог замерзания и перехода в твердое состояние — это происходит при пересечении столбиком термометра нулевой отметки, а если учесть, что мы живем в холодной стране, где на большей части территории зимы довольно суровые, этот недостаток становится большой проблемой.

• Коррозионная агрессивность воды, которая является мощным окислителем.

• Наличие в химическом составе воды высокой концентрации солей, железа, сероводорода и иных соединений, некоторые из которых способны переходить в нерастворимую фракцию и оседать в элементах системы, снижая её эффективность и выводя отопительное оборудование из строя.

С основным недостатком — высокой температурой кристаллизации — справиться пока невозможно. Остальные минусы воды вполне преодолимы. Например, смягчить ее, а значит, избавить от солей, можно обычным кипячением или пропусканием через специальные фильтры для очищения котловой воды.

Незамерзающие теплоносители

В качестве альтернативы быстро замерзающей воде используют жидкости с пониженным температурным порогом кристаллизации. Они называются антифризами, или попросту незамерзайками.

Чем хороши и плохи незамерзайки

Главное достоинство антифризов — низкая температура замерзания — полностью исключает риск разрыва труб и теплообменников. Ведь даже превращаясь в кристаллы, незамерзайки не увеличивают объем, как вода, переходящая в состояние льда. Они просто становятся вязкой гелеобразной субстанцией, которая при повышении температурных значений быстро разжижается, восстанавливая текучесть и приходя в рабочее состояние без потери эксплуатационных свойств.

При высокой концентрации незамерзающим теплоносителям некритично даже охлаждение до -60—65 ºС. Столь экстремальный холод даже в России редкость, поэтому в большинстве регионов антифризы разводят дистиллированной водой, получая состав с порогом замерзания в 30—35º мороза. Этого почти всегда достаточно для исключения риска аварий отопительной системы из-за ее перемерзания.

Современные антифризы отличает высокая стабильность химического состава, качественные незамерзающие теплоносители без замены можно использовать около 5 лет. Но совсем обойтись без полного обновления содержимого отопительной системы нельзя.

Теперь остановимся на негативных моментах применения незамерзаек. Вот основные из них:

• Антифризы не годятся к использованию в отопительных системах с естественной циркуляцией, они по контурам прогоняются при помощи мощного насоса.

• Теплоемкость любого антифриза намного (до 15 %) ниже, чем у воды, поэтому для обеспечения такого же уровня обогрева требуется больше радиаторов, а значит, увеличивается расход теплоносителей.

• При использовании в отоплении антифризов труднее добиться герметичности системы — они способны просочиться и через качественно выполненные уплотнения.

• Многие антифризы содержат чрезвычайно токсичные соединения, их протечка либо испарение могут нанести большой ущерб обитателям отапливаемого объекта. Нельзя использовать подобные антифризы в двухконтурных котлах, где есть риск попадания токсичного теплоносителя в систему снабжения горячей водой. Температурное расширение антифризов значительно больше, чем у воды, поэтому при их применении необходима установка расширителя большего объема.

Все незамерзающие теплоносители, используемые в автономных системах отопления, в зависимости от химического состава можно разделить на изготовленные на основе этиленгликоля, пропиленгликоля и глицерина.

Этиленгликолевые антифризы

Эта группа получила наиболее широкое распространение, так как производить незамерзайку на этиленгликолевой основе несложно и не слишком затратно. Реализуют антифризы этого типа как в виде концентрата, так и готовым к использованию раствором с порогом замерзания в -30 С.

При сильном нагревании этиленгликолевые антифризы могут вспениваться, образуя газовые пробки. Решить проблему помогают присадки, придающие антифризу ингибиторные свойства, снижая риск коррозии. Но оцинкованные элементы отопления быстро разрушаются под действием антифризов этого типа, поэтому нельзя допускать их взаимодействия.

При высоких значениях температуры, приближенных к точке его кипения, этиленгликолевый антифриз начинает разлагаться, оседая твердым осадком, закупоривающим узкие каналы элементов системы, а оставшаяся жидкость преобразуется в крайне агрессивные кислоты, провоцирующие образование очагов ржавчины.

Если котел не оснащен терморегулятором, использование в системе этиленгликолевых антифризов сопряжено с высокими рисками аварий.

Теплоноситель THERMO TRUST -65C этиленгликоль 20кг

Этиленгликоль — это яд, поэтому необходимо обеспечить надежную герметизацию отопительной системы. Даже заливая этот состав в систему, надо работать в перчатках, так как даже простое попадание жидкости на кожу представляет опасность.

Как видите, минусов у антифризов этого типа предостаточно. Но многих подкупает низкая стоимость такой незамерзайки. Выпускают эти растворы в красных тонах, что как бы призывает к особой осторожности в процессе использования.

Антифризы на базе пропиленгликоля

Этот вид антифризов безопасен для здоровья. Пропиленгликолевые незамерзайки пригодны к использованию в отопительных системах с двухконтурными котлами. К тому же по теплоемкости подобные антифризы значительно превосходят этиленгликолевые составы. Обволакивающее действие пропиленгликоля дает эффект смазки труб, тем самым снижается общее гидравлическое сопротивление и растет КПД системы. Но с оцинкованными элементами у пропиленгликолевых составов тоже сложные отношения, поэтому их нельзя использовать в системе с этим теплоносителем. Реализуются антифризы этого типа уже готовыми растворами и стоят дорого.

Теплоноситель AQUA TRUST -30C пропиленгликоль 10кг

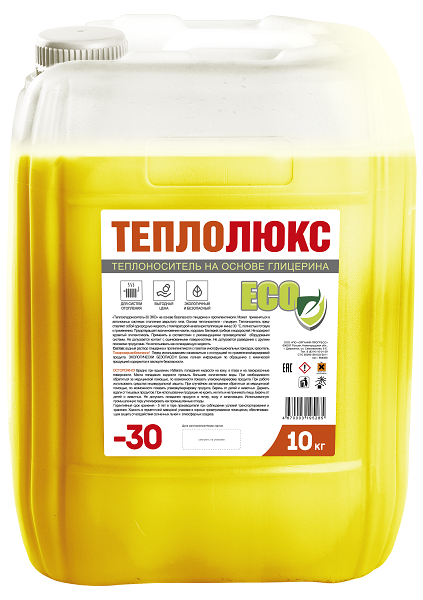

Теплоносители на глицериновой основе

Этот вид антифриза имеет и почитателей, и противников. Первые находят немало аргументов в пользу его использования. Вот основные из них:

• глицерин совершенно безопасен в использовании;

• он имеет широкий диапазон рабочих температур, не увеличивает объем при кристаллизации, после восстановления жидкого состояния сохраняет все свойства и характеристики;

• «лоялен» к оцинкованным деталям отопительных систем;

• не разъедает прокладки уплотнения и не подтекает в местах соединений;

• негорюч и взрывобезопасен;

• может использоваться по 7—10 лет при соблюдении рекомендуемых правил эксплуатации;

• по теплотехническим свойствам практически равен пропиленгликолю, а стоит намного ниже.

Противники применения глицериновых антифризов приводят свои доводы:

• их высокая плотность дает излишнюю нагрузку на систему отопления;

• повышенная вязкость затрудняет работу насоса и ускоряет его изнашивание;

• по теплоёмкости уступают пропиленгликолю.

Оспаривают они и высокую термостойкость глицериновых антифризов, утверждая, что этот теплоноситель при нагревании до 90 градусов усиливает пенообразование. Правда, справиться с ним можно, введя присадки. Сомнение у противников использования глицериновых теплоносителей вызывает и утверждение об экологической безопасности. При тех же 90 градусах нагрева очень высока вероятность распада глицерина на твердый осадок и газообразную субстанцию под названием акролеин, обладающую крайне неприятным запахом и являющуюся слабым канцерогеном.

Теплоноситель для системы отопления: как выбрать, закачать

Выжить зимой без отопления в нашей стране практически невозможно, потому ее устройству уделяют много времени, сил и средств. Наиболее распространенный у нас вид обогрева — водяное (жидкостное) отопление. Его составная часть — теплоноситель. Как выбрать теплоноситель для системы отопления, как его закачать — в статье.

Содержание статьи

• 1 Что такое теплоноситель и каким он должен быть
• 2 Особенности использования воды в качестве теплоносителя
• 3 Антифризы для отопления
  • 3.1 Виды незамерзающих жидкостей и их свойства
  • 3.2 Особенности систем с антифризом в качестве теплоносителя
• 4 Как закачать теплоноситель
  • 4.1 Заливаем самотеком
  • 4.2 Заливаем с помощью погружного насоса
  • 4.3 Используем насос для опрессовки

Что такое теплоноситель и каким он должен быть

Теплоноситель в жидкостной отопительной системе — это то вещество, посредством которого тепло переносится от котла к радиаторам. В наших системах качестве теплоносителя используется вода или особые незамерзающие жидкости — антифризы. При выборе необходимо руководствоваться несколькими критериями:

С учетом этих требований наиболее подходящая жидкость для система отопления — вода. Она безопасна, безвредна, имеет высокую теплоемкость, а строк эксплуатации неограничен. Но в тех системах отопления, где велика вероятность простоя зимой, вода может сослужить плохую службу. Если она замерзнет, разорвет трубы и/или радиаторы. Потому в таких системах применяют антифризы. При отрицательных температурах они теряют текучесть, но оборудование не рвут. Так что выбрать теплоноситель для системы отопления с этой точки зрения легко: если система находится все время под присмотром и работоспособном состоянии, использовать можно воду. Если дом временного проживания (дача) или он надолго может оставаться без присмотра (командировки, зимний отпуск), если в регионе возможно частое и/или длительное отключение электроэнергии, лучше в систему заливать антифриз.

Особенности использования воды в качестве теплоносителя

С точки зрения эффективности переноса тепла вода — идеальный теплоноситель. Она имеет очень высокую теплоемкость и текучесть, что позволяет доставлять тепло к радиаторам в требуемом объеме. Какую воду заливать? Если система закрытого типа, заливать можно воду прямо из крана.

Да, водопроводная вода неидеальна по составу, в ней содержатся соли, некоторое количество механических примесей. И да, они осядут на элементах системы отопления. Но это произойдет один раз: в закрытой системе теплоноситель циркулирует годами, подпитка небольшим количеством требуется очень редко. Потому никакого ощутимого вреда некоторое количество осадка не принесет.

Вода как теплоноситель для систем отопления почти идеальна

Если отопление открытого типа требования к качеству воды, как к теплоносителю, намного выше. Тут происходит постепенное испарение воды, которое периодически восполняется  — воду доливают. Таким образом получается, что концентрация солей в жидкости все время увеличивается. А это означает, что и осадок на элементах тоже накапливается. Именно поэтому в системы отопления открытого типа (с открытым расширительным бачком на чердаке) заливается очищенная или дистиллированная вода.

В данном случае лучше использовать дистиллят, но достать его в требуемом объеме бывает проблематично, да и дорого. Тогда можно заливать очищенную воду, которая пропущена через фильтры. Наиболее критично наличие большого количества железа и солей жесткости. Механические примеси тоже ни к чему, но с ними бороться проще всего — несколько сетчатых фильтров с ячейкой разных размеров помогут отловить большую их часть.

Чтобы не покупать очищенную воду или дистиллят, ее можно подготовить самостоятельно. Во-первых, налить и отстоять, чтобы осела большая часть железа. Отстоявшуюся воду аккуратно перелить в большую емкость и прокипятить (крышкой не закрывать). Этим удаляются соли жесткости (калия и магния). В принципе, уже такая вода неплохо подготовлена и ее можно заливать в систему. А доливать потом уже или дистиллированной водой или питьевой очищенной. Это уже не так бьет по карману, как первоначальная заливка.

Антифризы для отопления

Виды незамерзающих жидкостей и их свойства

Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.

Этилен-гликолевый теплоноситель очень ядовит

Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.

Название	Вещество	Вес	Диапазон рабочих темпеартур	Начало кристализации	Температура термического разложения	Срок службы	Возможность разведения водой	Цена
Dixis (Диксис) 65	моноэтиленгликоль	10 кг	-65°С ~ +95°С	-66°С	+ 111°C	10 лет	да	850 руб
Тёплый Дом — Эко	пропиленгликоль	10 кг	-30°С до +106°С	-30°C	+170°С	5 лет	да	1050 руб

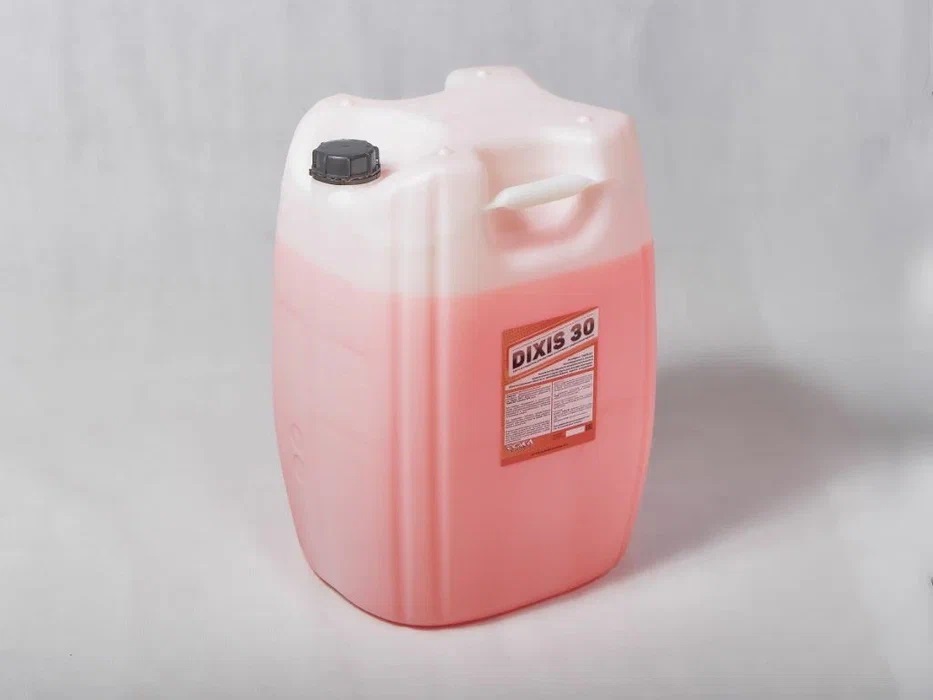

Dixis TOP (Диксис ТОП) -30	пропиленгликоль	10 кг	-30°С до +100°С	— 31°C	+106°С	3 года	да	960 руб
ANTIFROST на основе глицерина	глицерин	10 кг	-30°С до +105°С			4 года	нет	700 руб
PRIMOCLIMA ANTIFROST на основе пропиленгликоля	пропиленгликоль	10 кг	-30°С до +106°С	-30°C	+120°С	5 лет	да	762 руб
ТЕРМАГЕНТ 30	этиленгликоль	10 кг	-20°С до +90°С	-30°C	+170°С	10 лет	нет	650 руб
Теплоком (глицериновый)	глицерин	10 кг	– 30°С до +105°С			8 лет	нет	780 руб

Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.

Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.

Пропилен-гликолевый теплоноситель безопасен , но стоит дороже и замерзает при более высоких температурах

В конце прошлого столетия был разработан антифриз для систем отопления на основе глицерина. Он — это нечто среднее между этиленовыми и пропиленовыми теплоносителями. Он безопасен для человека, но не очень хорошо влияет на прокладки, также плохо реагирует на перегрев. По цене и температурным характеристикам он примерно в том же диапазоне, что и пропиленовые теплоносители (смотрите таблицу).

Особенности систем с антифризом в качестве теплоносителя

При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами. Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:

Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.

Как закачать теплоноситель

Проблемы обычно возникают только с системами закрытого типа, так как открытые заполняются через расширительный бак. В него просто наливается теплоноситель для системы отопления. Он под действием силы гравитации растекается по системе. Важно чтобы при заполнении системы все воздухоотводчики были открыты.

Открытая система отопления заполняется через расширительный бак

Есть несколько способов заправить закрытую систему отопления теплоносителем. Есть способ заполнения без использования техники — самотеком, есть с погружным насосом типа «Малыш» или специальным, с помощью которого делают опрессовку системы.

Заливаем самотеком

Этот способ закачать теплоноситель для системы отопления хоть и не требует оборудования, но уходит на него много времени. Приходится долго выжимать воздух и так же долго набирать нужное давление. Его, кстати, накачиваем автомобильным насосом. Так что оборудование все-таки потребуется.

Находим самую высокую точку. Обычно это какой-то из газоотводчиков (его снимаем). При заполнении открываем кран для спуска теплоносителя (самая низкая точка). Когда через него побежит вода, система заполнена.

При таком способе можно шланг подключить от водопровода, можно подготовленную воду налить в бочку, поднять ее выше точки входа и так залить ее в систему. Также заливается и антифриз, но при работе с этиленгликолем потребуется респиратор, защитные резиновые перчатки и одежда. При попадании вещества на ткань или другой материал он тоже становится токсичным и подлежит уничтожению.

Следить за давлением надо по манометру

Когда система заполнена (из крана для слива побежала вода), берем резиновый шланг длиной порядка 1,5 метров, крепим его к входу в систему. Выбираем вход так, чтобы виден был манометр. В этой точке  устанавливаем обратный клапан и шаровый кран. К свободному концу шланга крепим легко снимающийся переходник для подключения автомобильного насоса. Сняв переходник, в шланг наливаем теплоноситель (держим поднятым вверх). Заполнив шланг, при помощи переходника подсоединяем насос, открываем шаровый кран и насосом закачиваем жидкость в систему. Надо следить чтобы не закачивался воздух. Когда почти вся содержащаяся в шланге вода закачана, кран закрывается, операция повторяется. На небольших системах чтобы получить 1,5 Бар, придется повторять ее 5-7 раз, с большими придется возиться дольше.

Заливаем с помощью погружного насоса

Для создания рабочего давления теплоноситель для системы отопления можно закачивать маломощным погружным насосом типа Малыш. Его подключаем к самой низкой точке (не точка слива системы). Насос подключаем через шаровый кран и обратный клапан, на точке слива системы ставим шаровый кран.

Теплоноситель наливаем в емкость, опускаем насос, включаем его. В процессе работы постоянно добавляем теплоноситель — насос не должен гнать воздух.

В процессе следим за манометром. Как только его стрелка сдвинулась с нулевой отметки — система заполнена. До этого момента ручные воздухоотводчики на радиаторах могут быть открыты — через них будет выходить воздух. Как только система заполнилась, их надо закрыть.

Далее начинаем поднимать давление — продолжаем насосом качать теплоноситель для системы отопления. Когда оно достигнет требуемой отметки, насос останавливаем, шаровый кран закрываем. Открываем все воздухоотводчики (на радиаторах тоже). Воздух выходит, давление падает. Снова включаем насос, докачиваем немного теплоносителя, пока давление не достигнет проектного значения. Снова спускаем воздух. Так повторяем до тех пор, пока их воздухоотводчиков не перестанет выходить воздух.

Далее можно запустить циркуляционный насос, снова стравить воздух. Если при этом давление осталось в пределах нормы, теплоноситель для системы отопления закачан. Можно запускать ее в работу.

Используем насос для опрессовки

Заполняется система так же, как и в описанном выше случае. При этом насос используется специальный. Он обычно ручной, с емкостью, в которую заливается теплоноситель для системы отопления. Из этой емкости жидкость закачивается через шланг в систему. Взять его можно на прокат в фирмах, которые торгуют трубами для водопровода. В принципе, имеет смысл его купить — если использовать будете антифриз, его придется периодически менять, то есть снова надо будет заполнять систему.

Это ручной насос для опрессовки, с помощью которого можно закачать теплоноситель для системы отопления

При заполнении системы рычаг идет более-менее легко, при подъеме давления работать уже тяжелее. Манометр есть как на насосе, так и в системе. Следить можно там, где удобнее. Далее последовательность такая же, как описано выше: накачали до требуемого давления, спустили воздух, снова повторили. Так до тех пор, пока воздуха в системе не останется. После — тоже запускаем циркуляционник минут на пять (или систему целиком, если насос в котле), стравливаем воздух. Тоже повторяем несколько раз.

Могу ли я добавить антифриз в систему отопления?

Опубликовано: 17 июня 2014 г. — Брэд Уайт и Боб «Хот Род» Рор

Категории: Горячая вода, Солнечная энергия, Геотермальная энергия система?»

Брэд Уайт отвечает:

Антифриз обычно делается, но, как и все остальное, вы должны делать это правильно. Не используйте автомобильный антифриз (этиленгликоль, который также содержит силикаты). Используйте только пропиленгликоль, такой как продукты Noble No-Burst или Downtherm с ингибиторами.

Гликоль представляет собой химическое вещество типа сахара и спирта. Это потенциальная пища для бактерий и может стать кислой, если ваши ингибиторы закончатся из-за постоянных утечек и пополнения запасов пресной воды. Вы должны следить за химическим составом воды в системе и рН.

Гликоль найдет точки утечки, о которых вы и не подозревали, даже если система теперь «герметична». Более низкое внутреннее поверхностное натяжение гликоля имеет тенденцию находить эти пути. Стержни клапанов, завинчивающиеся колпачки на клапанах на концах шлангов, слабые паяные соединения. . . вы увидите его в живом цвете, если есть утечки.

Гликоль снижает производительность системы. Если система имеет большие размеры или структура изолирована за пределы первоначальной конструкции системы, отлично, вы, вероятно, застрахованы. Если нет, вы можете потерять от 5 до 10 процентов. Ваш циркулятор будет работать усерднее, чтобы доставить жидкость.

Гликоль можно закачивать вручную или с помощью моего машинного насоса. Мне нравится мой Silver King Force Pump, но дозатор Axiom — отличный способ отслеживать утечки и избегать разбавления. (Отключите воду для подпитки при использовании Axiom).

Боб «Хот Род» Рор отвечает:

Вот несколько советов и идей по использованию растворов антифриза в вашей системе отопления. Во-первых, когда это необходимо? Конечно, любая система, установленная на открытом воздухе и в морозном климате, является идеальным кандидатом. Системы снеготаяния, без сомнения. Удаленные хижины в горах, да. Возможно, дом, который пустует в течение длительного времени в условиях мороза.

Я не думаю, что гликоль необходим в каждой гидравлической системе. Это требует дополнительного времени, денег и обслуживания.

На самом деле гликоль получают из сырой нефти. Нефтепереработчики провели несколько процессов «крекинга», чтобы получить раствор, который мы называем гликолем.

Существует два основных типа гликолей, используемых для обогрева и охлаждения: пропиленгликоль (PG) и этиленгликоль (EG).

Пропиленгликоль считается нетоксичным, или, по крайней мере, Управление по санитарному надзору за качеством пищевых продуктов и медикаментов помечает его как слабоострую пероральную токсичность. В пищевой форме PG широко распространен в пищевой промышленности в качестве усилителя вкуса и запаха. Посмотрите на этикетки на хранящихся хлебобулочных изделиях, чтобы увидеть, как используется PG или какой-то другой сорт.

Будучи малоактивным или нетоксичным, PG можно безопасно использовать в системах, где бытовая вода может вступить в контакт с жидкостью, или где случайные разливы не вызовут серьезных проблем.

EG все еще используется и распространен в более крупных коммерческих и промышленных приложениях. Как правило, он дешевле и менее вязкий, что означает, что он дешевле и лучше переносит тепло. Считается, что EG обладает умеренно-острой пероральной токсичностью по сравнению с низким рейтингом PG. Он не одобрен FDA или USDA для использования в пищевой промышленности.

ЭГ может убить питомца, если его проглотить, и это не очень приятная смерть. Домашних животных привлекает сладкий запах и вкус. Обращайтесь с этими жидкостями (например, с автомобильным антифризом) и утилизируйте их с осторожностью. Большинство пунктов замены масла избавят вас от слитого антифриза за небольшую плату или бесплатно. Они перерабатывают эти жидкости.

Если вы встретите систему с неизвестным гликолем, эти два типа можно смешать. Однако вы в конечном итоге с неизвестной смесью токсичности. Я бы предпочел, чтобы старая жидкость была смыта, утилизирована и начала новую.

Несколько советов, если вы решите использовать гликоль в своей системе:

Сначала пропустите через систему очиститель. Я предпочитаю хороший гидравлический очиститель. Dow предлагает 1-2% раствор TSP. Один поставщик сказал мне, что можно использовать моющее средство для автоматических посудомоечных машин, поскольку оно не пенится и хорошо удаляет жир и масло. Все эти продукты в основном являются крепкими мылами. Перед добавлением гликоля убедитесь, что все чистящие средства полностью смыты.

Затем убедитесь, что в системе нет утечек. У Glycol есть хитрый способ найти самые маленькие пути утечки. Резьбовые соединения, уплотнения вокруг штоков клапанов и т. д. Планируйте увидеть несколько зеленых «пушистиков» в некоторых местах.

В-третьих, выберите качественную марку и тщательно смешивайте ее. Гликоли следует смешивать только с фильтрованной DI (деионизированной) или DM (деминерализованной) водой. Простая водопроводная вода может подходить или не подходить для смешивания. В гидрогликоли добавлены химические ингибиторы. Эти ингредиенты помогают сбалансировать pH, блокировать жесткость, поглощать кислород и т. д. Если вы смешиваете воду сомнительного качества, вы сразу ставите под угрозу эти важные компоненты гликоля.

Я бы посоветовал приобрести предварительно смешанные гидронгликоли. Большинство гидравлических антифризов доступны в контейнерах любого размера, от пятигаллонного ведра до железнодорожного вагона, предварительно смешанные. Остерегайтесь защиты от замерзания и температуры взрыва на этикетке контейнера.

Придерживайтесь фирменных продуктов, чтобы убедиться, что они первоклассные и должным образом ингибированы. Если ваша система содержит какие-либо алюминиевые компоненты, вы ДОЛЖНЫ использовать специальную смесь AL (алюминий). В настоящее время все основные производители гидронгликоля предлагают жидкости AL. Некоторые производители также предлагают продукты HD (для тяжелых условий эксплуатации). Они имеют лучший пакет ингибиторов, я рекомендую жидкости HD для солнечных батарей, так как они лучше и дольше справляются с перегревом.

Я настоятельно рекомендую отсоединить любые системы автозаполнения бойлера от системы с установленным гликолем. Вы можете купить или построить бак для заполнения гликолем, чтобы система поддерживала давление. Большинству новых модулирующих конденсационных котлов требуется 10-12 фунтов на квадратный дюйм для запуска. Система заполнения гликолем гарантирует, что система не заблокируется из-за условий низкого давления. Вполне возможно, что гидравлическая система отрыгнет немного воздуха в начале отопительного сезона, поэтому убедитесь, что вы компенсируете эту потерю давления, чтобы предотвратить неприятные обратные вызовы.

Наконец, инвестируйте в тестеры гликоля для обслуживания ваших систем. Купите хотя бы тестер защиты от замерзания, например рефрактометр. Купите хороший, который прослужит вам долгие годы. Кроме того, приобретите тестер pH, потому что это даст вам первый признак того, что жидкость была скомпрометирована. Мне нравятся маленькие карманные электронные тестеры.

Маркируйте все системы, в которые вы устанавливаете гликоль! Это может быть так же просто, как заметка волшебным маркером на куртке котла. Многие поставщики гликоля имеют для этой цели предварительно напечатанные этикетки. Укажите тип жидкости и процентное содержание смеси, а также название вашей компании и контактные телефоны.

Ежегодно проверяйте системы на pH и уровень защиты. если гликоль был перегрет, его можно спасти с помощью набора для повышения ингибитора, если это будет определено достаточно быстро.

Большинство производителей гликоля предлагают более глубокий анализ, если вы отправите им образец по почте.

Несколько последних советов:.

Использование гликоля увеличивает стоимость системы. Не забудьте добавить к цене дополнительные компоненты и рабочие часы. Дополнительный рабочий день обычно приходится на очистку, промывку, заполнение, повторную продувку, тестирование и документирование установки.

См. руководство по установке котла. Они укажут максимально допустимое процентное содержание гликоля.

При использовании гликоля может потребоваться увеличение размеров насосов, поскольку гликоль более вязкий, чем вода.

Расширительные баки также могут нуждаться в увеличении размеров.

Плотно закройте все неиспользованные контейнеры с антифризом, чтобы ограничить потребление кислорода, что может привести к истощению поглотителя кислорода в жидкости.

Утилизируйте старые жидкости надлежащим образом. Я использую Safety Kleen для сбора больших объемов. Они задокументируют утилизацию, чтобы уберечь вас от ответственности.

Никогда не используйте автомобильный антифриз. он содержит силикаты, которые ЗАГРУЗЯТ ваши системы. Поверьте мне в этом 🙂

Для получения дополнительной информации обращайтесь к производителям для получения спецификаций и технических руководств. Dow предлагает отличное руководство по проектированию и эксплуатации для жидкостей PG и EG, а также некоторое программное обеспечение для использования при проектировании.



Включите JavaScript, чтобы просматривать комментарии на базе Vanilla.

Комментарии от Vanilla

Плюсы и минусы антифриза в гидравлических системах

Автор: Ричард Залепа

Использование антифриза в гидравлических системах является неизбежным злом, когда этого требует приложение. Наша компания Patriot Pool Heating Co. использует антифриз чаще, чем большинство подрядчиков по отоплению, и за это время мы кое-чему научились.

Вопреки тому, что следует из названия компании, на самом деле мы являемся подрядной компанией, предоставляющей полный комплекс услуг по ОВКВ; жилые и коммерческие. Таким образом, наше использование антифриза в гидравлических системах выходит за рамки обогрева бассейнов. Мы обеспечиваем защиту от замерзания для коммерческих чиллеров, контуров снеготаяния, старых домов с плохой изоляцией, загородных домов или буквально любого применения, где существует вероятность замерзания. Антифриз в гидравлической системе — это страховка, но только если все сделано правильно. Если это сделано неправильно, это может быстро стать обязательством.

При использовании антифриза я не могу не подчеркнуть две вещи: A) Системы должны быть специально разработаны для использования антифриза, и B) Системы с антифризом необходимо обслуживать!

Мы рассмотрим техническое обслуживание более подробно позже, но сейчас стоит упомянуть, что все антифризы для гидравлических систем требуют ежегодного технического обслуживания и тестирования. Мало того, что защита от замерзания со временем снижается, если ее не обслуживать, антифриз может и станет едким (кислотным), если им пренебрегают. Необходимо проверить и сбалансировать pH жидкости системы. Если предоставить его самому себе, антифриз разрушит гидравлическую систему.



Типы антифризов

Подавляющее большинство используемых нами антифризов представляет собой пропиленгликоль Hercules Cryo-Tek. Мы предпочитаем его, потому что он доступен и прост в использовании. Рефрактометры, продаваемые в местном магазине автозапчастей, работают с растворами пропиленгликоля, поэтому вам не нужен фирменный рефрактометр. Это портативное устройство, которое проверяет уровень защиты от замерзания, обеспечиваемый водно-гликолевым раствором. В то время как все химические антифризы требуют обслуживания, пропиленгликоль, вероятно, требует меньше всего.

Существуют и другие антифризы, которые можно использовать в системе, такие как этиленгликоль или формиат калия. Альтернативы пропилену, подобные этим, иногда используются в холодильных установках или там, где требуется обозначение качества пищевых продуктов. По нашему опыту, эти химические вещества либо требуют специального испытательного оборудования, либо требуют более частого обслуживания, поэтому мы по возможности избегаем их использования. На самом деле, мы обнаружили, что формиат калия является едким при более высоких концентрациях, даже при правильном уходе, и я не знаю рефрактометра, работающего с ним. Я уверен, что у этого антифриза есть применение, но не для среднего подрядчика по отоплению.

Этиленгликоль используется в некоторых областях пищевой промышленности. Мы обнаружили, что он становится кислым быстрее, чем пропилен. Я видел, как чугунный котел сгнил менее чем за десятилетие из-за того, что раствор этиленгликоля в системе не поддерживался. Кроме того, я не сталкивался с этиленовым продуктом, который включает ингибитор ржавчины, который является почти стандартным для пропиленовых химикатов, доступных в нашей промышленности. Кроме того, имейте в виду, что этиленгликоль также очень токсичен и может быть смертельным в низких концентрациях при попадании внутрь.



Конструкция системы

Гидравлические системы должны быть рассчитаны на включение антифриза. Это так же важно, как знать, сколько труб и излучений является частью системы.

Использование антифриза требует двух важных соображений в процессе проектирования:

• Пропиленгликоль имеет меньшую пропускную способность БТЕ, чем вода.
• Гликоль более вязкий, чем вода, что затрудняет его перекачку.

Использование раствора гликоля в гидравлической системе снизит БТЕ, которые может переносить системная жидкость. Это необходимо учитывать при выборе размеров всех компонентов системы, особенно излучения. Как только вы превысите концентрацию 25 процентов, снижение мощности БТЕ будет довольно значительным. Потеря от 5 до 10 процентов довольно распространена.

Мы используем программное обеспечение LoopCad для проектирования большинства наших систем. Эта программа позволяет пользователю ввести, используется ли гликоль и в какой концентрации. Он измеряет все компоненты системы соответственно.

Как я уже говорил, использование антифриза увеличивает вязкость жидкости в системе. Вязкость воды равна 1. Типичная гидравлическая жидкость со смесью гликолей может иметь вязкость 1,4 или 1,6, в зависимости от концентрации. Поскольку это увеличивает требования к напору, насосы должны иметь соответствующие размеры. Сравните требования к насосу вашей системы с характеристиками насоса, предоставленными производителями циркуляционных насосов, чтобы выбрать подходящую модель.

Есть несколько других особенностей конструкции. Убедитесь, что все детали вашей системы рассчитаны на использование раствора с более высоким содержанием гликоля. Некоторые могут не быть. Например, фитинги ProPress не предназначены для использования с растворами гликоля выше определенной концентрации, но это зависит от области применения.

Кроме того, автоматические воздухоотводчики и гликоль плохо сочетаются друг с другом, независимо от марки, стиля или размера. По моему опыту, автоматические воздухоотводчики редко закрываются после контакта с антифризом. При планировании вашей котельной системы помните о том, где находятся ваши точки слива. Они должны быть легкодоступны, и все вентиляционные отверстия должны иметь запорные клапаны, чтобы их можно было легко заменить или перекрыть после удаления из системы воздуха.

Удаление воздуха затруднено из системы, заполненной антифризом. Мы тщательно прокачиваем эти системы, а затем закрываем вентиляционные отверстия. Мы также заменяем вентиляционные отверстия чаще, чем в системах без антифриза.

Наконец, мы устанавливаем как можно больше цветных компонентов. При небрежном обращении кислотный антифриз воздействует на все металлические компоненты, но в первую очередь повреждаются черные металлы.



Выбор концентрации

Важно знать, сколько антифриза требуется системе. Это в значительной степени определяется тем, насколько холодно в вашем районе, и уровнем воздействия, которое имеют трубы в системе.

Большинство ведер с антифризом имеют два числа, соответствующие разным концентрациям; температура, при которой жидкость в системе замерзнет, ​​и температура, при которой жидкость в системе разорвет трубы и компоненты. Температура замерзания – это температура, при которой впервые образуются кристаллы льда. Это не означает, что раствор замерзнет при такой температуре, но такое может случиться.

Наши системы в Нью-Йорке и Пенсильвании подвержены меньшему риску замерзания, чем системы, скажем, в Фэрбенксе, Аляска, поэтому мы обычно выбираем концентрацию гликоля для наихудшего сценария с температурой замерзания 20°F, которая обычно обеспечивает защита от разрыва до -10°F в южных районах нашей территории и чуть более низкие точки замерзания и разрыва в более северных районах нашей территории.

Многие установщики используют концентрации, защищающие от замерзания, а не от разрыва. Мы предпочитаем защищаться от разрыва. Чем выше концентрация, тем сильнее выражены негативные эффекты антифриза (необходимость технического обслуживания, более высокий напор, более низкая передача БТЕ и т. д.). Наша цель — защитить систему от повреждений, а также обеспечить высочайшую производительность системы. Защита от взрыва и последующего повреждения имущества – наша забота.



Подпиточная вода

Использование любого незамерзающего продукта в котельной системе создает дополнительные трудности для проектировщиков и монтажников; необходимость надлежащего обеспечения подпиточной водой.

Представьте себе, что котел, заполненный раствором антифриза, оснащен обычным клапаном подачи и имеет медленную утечку. Со временем концентрация антифриза в этой системе будет снижаться, что снизит его способность защищать систему. Это одна из причин, по которой системы, заполненные антифризом, не могут иметь подающий клапан.

Другая проблема заключается в том, что большинство муниципалитетов требуют, чтобы система с антифризом была оснащена двойным обратным клапаном между системой и подачей питьевой воды. При этом все муниципалитеты предпочитают видеть системный фидер, полностью отключенный от водопровода.

Питатели гликоля представляют собой сосуды, которые вручную заполняются раствором гликоля. Мы всегда устанавливаем дозатор, чтобы мы могли визуально контролировать уровень жидкости в системе, чтобы мы могли заполнить систему раствором антифриза вместо чистой воды, и чтобы у нас была сигнализация в системе. В фидерах Axiom, которые мы используем, есть аварийный контакт, который мы подключаем к системе управления котлом, чтобы отключить котел в случае, если фидер работает всухую.



Техническое обслуживание

Я не могу переоценить необходимость обслуживания котловой системы с антифризом. Наш ежегодный режим технического обслуживания включает определение уровня pH жидкости в системе. Обычно рекомендуется pH 8,5, но безопасный диапазон pH см. в руководстве по вводу-выводу котла. Тестирование проводится с помощью лакмусовых полосок, поставляемых производителем антифриза.

Если мы обнаруживаем, что жидкость кислая, мы добавляем в систему ингибитор коррозии.
