Щуп игла тонкие для мультиметра. Щупы для тестера своими руками. Тонкие самодельные щупы для прокалывания изоляции

Щуп игла тонкие для мультиметра. Щупы для тестера своими руками. Тонкие самодельные щупы для прокалывания изоляции

Стоимость: $2,3

Щупы, которые идут в комплекте с недорогими тестерами (мультиметрами) часто не лучшего качества. Да и портятся они иногда: то переламается провод, то паяльником по неосторожности прижжешь. И вот, дешевые одноразовые щупы уже приходится выбрасывать и подыскивать им замену.

Эти щупы на фотов магазине выглядели очень солидно. Цветной пластик, колпачки и заглушки, хорошая длина (107 см). Цена — вообще смешная.

И вот я уже распечатываю посылку.

Первое впечатление — супер. Все очень аккуратно и красиво. Провод мягкий, силиконовый. Щупы просто приятно взять в руки. Они сразу же прописались на моем рабочем мультиметре.

Пользуюсь ими уже скоро год. За это время я понял что их цена вполне оправдана.

Да, они красивые, ручки отлиты из двухцветного пластика.

На контактах канавки, это очень удобно при измерениях. Общее сопротивление двух щупов 0,9 Ома. Колпачки и заглушки очень быстро потерялись, но они мне и не нужны.Главный их недостаток — разъемы типа «банан», которые вставляются в гнезда мультиметра. Они красиво сделаны, залиты пластмассой, но в них постоянно теряется контакт.

Я подрезал защитный пластик чтобы они глубже входили но это не слишком помогло. Контакт равно время от времени отваливался. Я терпел сколько мог. Но это очень неудобно, особенно когда прозваниваешь много разных цепей, везде нет замыкания, а потом соединяешь два щупа и там тоже нет контакта. Понимаешь, что всю работу нужно начинать сначала. И возникает вопрос: «А нужны ли мне такие щупы, если им нет доверия и постоянно меня подводят и усложняют мою жизнь?». Выбросить мне их было жалко, привык я уже к ним, поэтому я решил заменить ненадежное звено.

Разъемы были безжалостно отрезаны и выброшены, а им на замену я подобрал позолоченные «бананы» с крутящимся контактным кольцом. Это удобно тем, что разъемы при вращении не будут «разбивать » гнезда мультиметра и контакт болжен быть более надежным. Новые разъемы в гнезда тестеров вставляются очень плотно, фиксируются надежно. А еще в них есть отверстия, куда можно вставить такой же «банан», иногда это бывает очень полезно. Почему я выбрал эти «бананы»? Просто я не нашел специализированных разъемов для тестеров, а эти «бананы» я уже использовал и они мне очень понравились «плотностью» в гнезде и легкостью поворота с сохранением отличного контакта. А к тому же, они у меня уже давно куплены и лежат без дела

Для того чтобы припаять новые разъемы к щупам зачищаю изоляцию.

А вот тут еще одно разочарование. Хоть сам провод и кажется толстым и солидным, медная витая жилка в нем тонехонькая…

Теперь понятно, почему такое сопротивление, меди там кот наплакал… Провод по качеству никуда не годный, его не плохо бы поменять. Но сами рукоятки щупов с контактами литые и несъемные. Менять провод в таких щупах то же самое что просто их выбросить. Поэтому принимаю решение пока оставить провод как есть, а на досуге поискать заготовки для щупов и хороший провод и сделать новые щупы самому.

А пока присоединяем новые «золотые» разъемы к проводу. Присоединяются они без пайки. Просто вставлябтся в трубочку разъема и зажимаются винтом.

Чтобы провод не ломался у основания разъема я укрепил его термоусадкой.

Потом еще одна термоусадка, покороче.

Прогоняю зажимной винт, чтобы потом он легко закрутился.

А сверху уже пластмассовая часть разъема.

Вот, собственно, и результат.

Первые же испытания показали что щупы (которые изначально далеко не идеальные)стали вести себя заметно лучше. Контакт в гнездах мультиметра теперь вполне надежный (за несколько месяцев ни разу не выскочили и ни разу не пропал контакт), сами щупы подвижные и легко проворачиваются. Появился дополнительный функционал в виде дополнительных контактных отверстий под «банан».


Довольно часто случается такая неприятность, как разрыв провода (кабеля) возле штекера. Особенно часто такое происходит с проводами, подверженными постоянным колебаниям и шевелениям. Например, у наушников, зарядных устройств, щупов мультиметра и тому подобных вещей. Замечаем мы разрыв, как правило, только после того, как используемая вещь перестаёт работать. Да и заметить такое на самом деле, довольно сложно. Если только случайно увидим… Происходит разрыв не сразу, за исключением, конечно, грубого механического воздействия. Сначала обычно повреждается оплётка кабеля.

Через какой-то промежуток времени рвутся из-за постоянных перегибов и сами жилы медного провода. Чтобы предотвратить эту неприятность, нужно каждый раз, перед началом работ, осматривать провода. Но кто и когда будет заниматься этим осмотром, если не терпится поскорее приступить к работе… Сегодня речь пойдёт о щупах мультиметра. Так вот, чтобы работа не встала в самый неподходящий момент, предлагаю сделать запасные щупы к мультиметру. Работа предстоит не пыльная, не нудная и не трудная и, я бы даже сказал, интересная.

Понадобится

  • Паяльник, олово и флюс.
  • Ножницы.
  • Нож канцелярский.
  • Термоусадочные трубки (разных калибров).
  • Секундный клей и сода.
  • Два тонких фломастера.
  • Трубочка или штырёк, диаметром подходящий под разъем для щупа в мультиметре.
  • Шпилька от CD привода (по которой передвигается лазерная головка), можно и обычную спицу.
  • Зажигалка.
  • Провода электрические, медные, гибкие (с расчётом на максимальное рабочее напряжение не менее 300 вольт).
  • Изолента.
  • Бормашинка с режущим диском, или хорошие кусачки, для разделения шпильки (или спицы) на фрагменты.

Изготавливаем щупы своими руками

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от «родных» щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.

Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

Далее, берём шпильку от лазерного привода CD, и режем её напополам.

Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.

Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.

Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.

Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.

Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.

Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.

И в комплекте с прибором всегда идут щупы. Иногда это довольно качественные щупы, которые верно служат своему хозяину годами. А порой не проходит и недели со дня покупки прибора, как один из щупов приходит в негодность, например обрывается провод от наконечника или от штекера, либо переламывается, трескается изоляция, оголяющая тонюсенькую жилу.

В такой ситуации человек непременно приходит к мысли о покупке новых щупов, и желательно более качественных, надежных, максимально удовлетворяющих потребностям и запросам, индивидуальным требованиям в зависимости от его рода занятий, где регулярно или время от времени используется мультиметр.

Разумеется, кто-то в таких случаях решает самостоятельно отремонтировать щупы, и есть немало материалов в сети на эту тему. Можно вообще самостоятельно изготовить улучшенные штекеры, подобрать лучшие провода в хорошей, гибкой изоляции, разработать щупы под свои потребности, и дело в шляпе. Но что, если человеку просто некогда этим заниматься, а пользоваться мультиметром надо, нужны побыстрее новые щупы, и в выборе промахнуться никак нельзя.

Данная статья как раз и призвана помочь потребителю несколько сориентироваться в обозначенной теме. Какие бывают щупы для мультиметров? В чем их особенности? Давайте рассмотрим нюансы, достоинства и недостатки различных щупов, а также их предназначения в зависимости от конструкции.

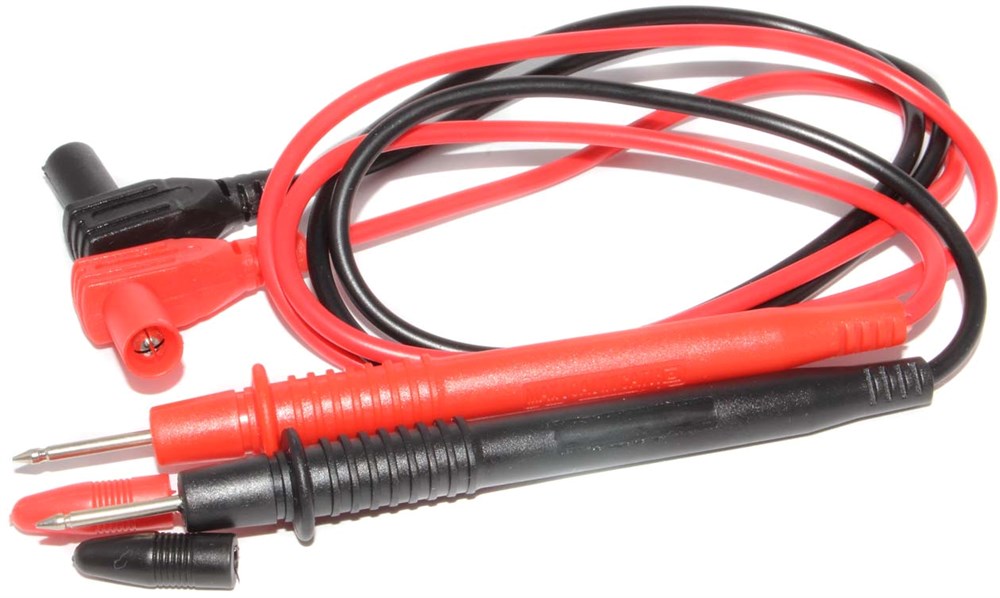

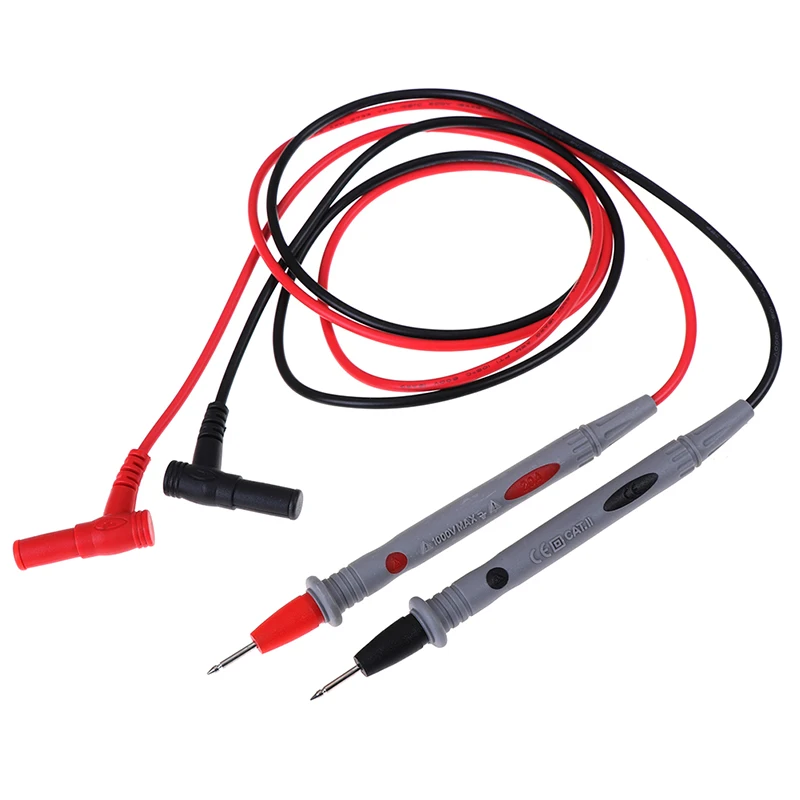

Наиболее дешевые, универсальные щупы довольно просты. Они, конечно, не отличаются какой-то особой надежностью и долговечностью. Изоляция проводов изготовлена из ПВХ, штекеры пластмассовые, как и держатели наконечников. Электроды наконечников стальные, к ним припаяна внутри держателя тоненькая жила. Если случайно дернуть за наконечник, он может оторваться, поэтому пользоваться такими щупами нужно с осторожностью.

Штекеры у разных моделей простых щупов отличаются длиной центрального электрода, а также размером выступающей пластиковой части корпуса штекера.

Для каждого прибора посадочная глубина штекера своя. Например, простейший 830 мультиметр имеет в комплекте щупы с коротким электродом, диаметром 4 мм, а многофункциональные 266FT — с удлиненным электродом типа «банан», который также имеет диаметр 4 мм.

Есть на современном рынке щупы с заглушками штекеров, отличающиеся формой держателя, но это уже незначительные вариации. Если провод из ПВХ, а держатели пластмассовые и без гибких герметичных вводов, то это не самый лучший вариант для щупов. ПВХ изоляция легко трескается при изгибе, особенно возле штекера.

Если провод щупа обладает хорошей гибкостью, изготовлен из материала, близкого по гибкости к силикону, а вводы держателей и штекеров — герметичные и при этом также допускают гибкость — это наиболее надежные щупы. Гибкий герметичный ввод держателя позволит даже при случайном рывке не вырвать из него провод.

Поверхность возле основания держателя, ближе к электроду, не должна быть скользкой, чтобы щуп удобно и жестко удерживался в пальцах при проведении измерительных работ с мультиметром. Лучше, если держатель будет иметь прорезиненную поверхность с небольшими выступами у места захвата пальцами.

Герметичные вводы держателей могут быть и пластиковыми, но такой ввод обязательно должен допускать гибкость, то есть иметь характерные выемки. Хорошо, если электроды и штекеры закрываются защитными колпачками, это позволит избежать колотых травм, а также загрязнений штекеров, особенно, если работы проводятся в пыльной обстановке, как это бывает на производственных предприятиях.

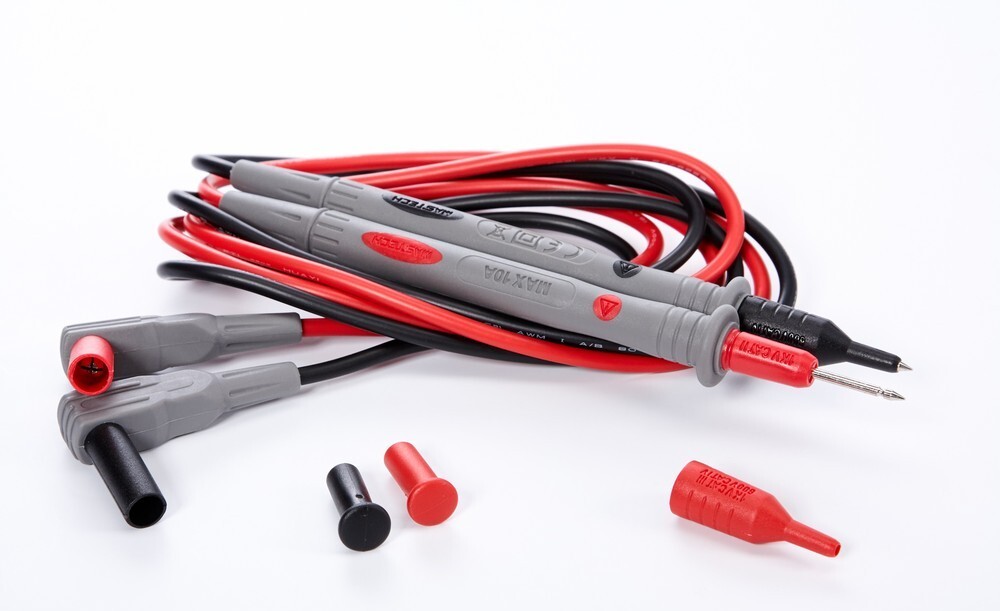

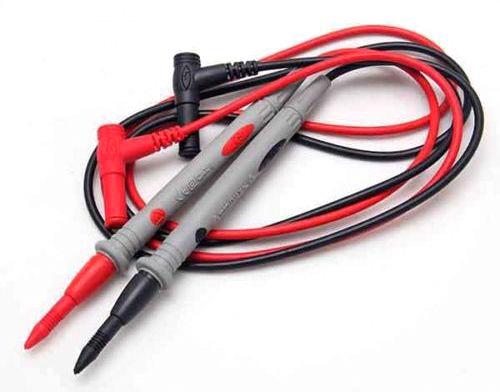

Фирменные щупы всегда более продуманны, поскольку спроектированы с учетом опыта эксплуатации и печальных последствий недоработок. По этой причине, качественные фирменные щупы зачастую обязательно оснащаются герметичными гибкими вводами держателей и штекеров, а сами наконечники и штекеры имеют защиту в виде колпачков и заглушек. Провод щупов достаточно гибок, и не трескается и не рвется от случайных перегибов.

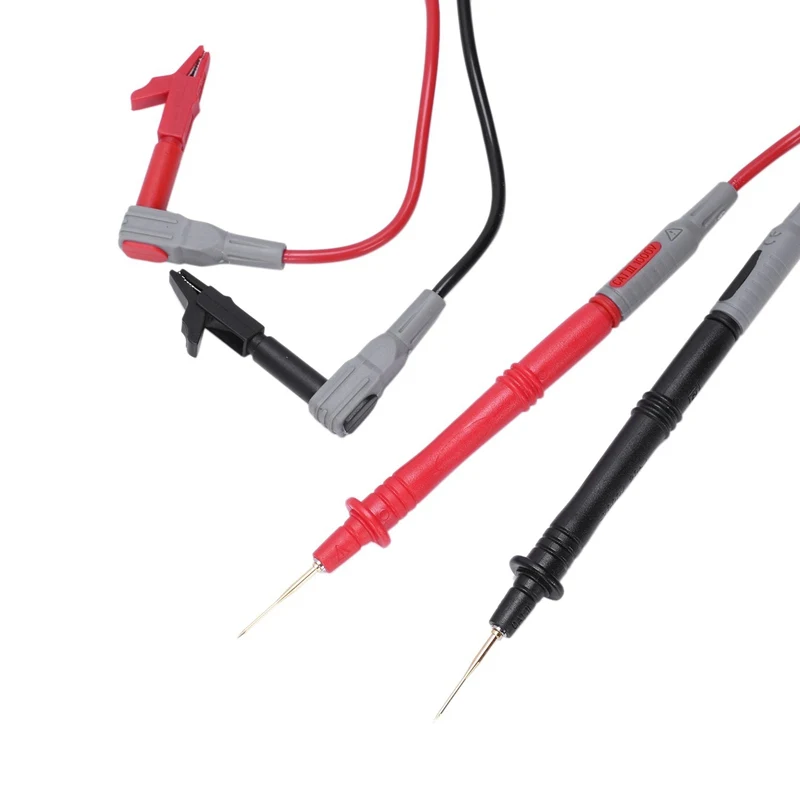

Для проведения измерений при работе с , на платах или отдельно, либо даже для цели проколоть изоляцию провода, который требуется обмерить, предназначены щупы с электродами в виде острых иголок. Такие наконечники изготавливаются, как правило, из нержавеющей стали или из латуни.

Иголки обязательно имеют защитные колпачки, очевидно, для предотвращения случайных ран, а также во избежание повреждений самих иголок, чтобы не погнуть, чтобы не попала не туда и т. д.

Если ваша работа связана с SMD — монтажом, то щупы с наконечниками в виде иголок — то, что вам нужно.

Такой иголкой можно при желании соскоблить паяльную маску с платы, и провести измерение непосредственно на плате. Несмотря на то, что иголка с виду тонка, типичные 600 вольт продолжительно, либо ток в 10 ампер кратковременно такой щуп непременно выдержит.

Специально же для измерения параметров SMD компонентов, есть и специальные щупы — щипцы. С такими щипцами вы точно измерите требуемые характеристики, и не промахнетесь мимо компонента, хоть на плате, хоть на столе.

Длина провода этого щупа не велика, да и зачем здесь длинный провод? Прибор ведь всегда, при работе с SMD, расположен рядом.

Когда требуется особая аккуратность при измерениях, и важно не задеть электродом наконечника щупа ничего лишнего, на помощь приходят щупы с наконечниками с отверстиями на концах. С этими щупами измерения будут безопасными для стоящих рядом компонентов, если речь идет о печатной плате, а также для соседних проводников, если речь об измерениях в процессе . Случайного замыкания при измерениях уже точно не произойдет.

В некоторых случаях крокодилы оказываются более удобным видом наконечника щупа, чем острые электроды. Есть на рынке сегодня и такие решения.

Провода щупов могут быть короткими или длинными.

Крокодилы могут иметь разный размер, поэтому найдутся щупы для решения любых задач, связанных с измерениями при помощи мультиметра. Неизменно здесь одно — крокодил обязательно оснащен надежной диэлектрической оболочкой.

Есть крокодилы в виде присоединительных наконечников, как дополнение к стандартным щупам. Бывает часто, что в комплекте к мультиметру идут щупы, оснащенные такими пристежными крокодилами, которые можно при желании отсоединить.

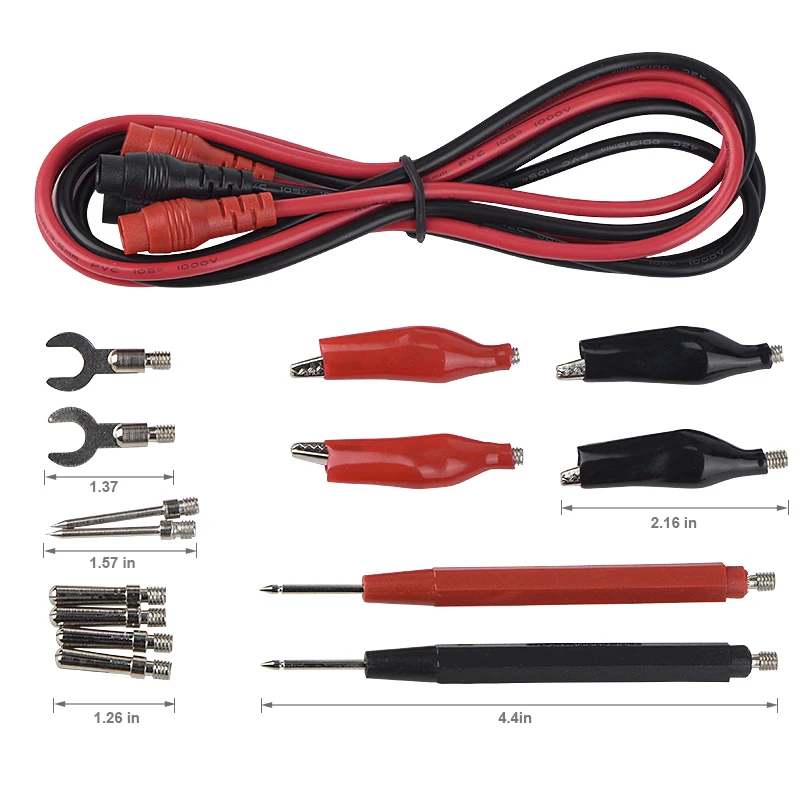

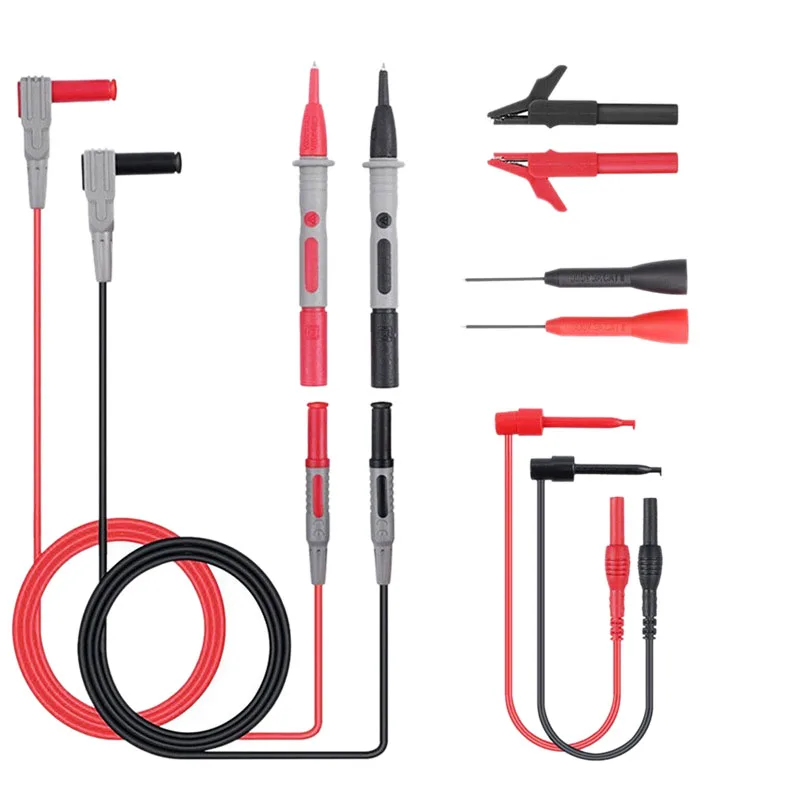

Говоря о присоединительных наконечниках, нельзя не упомянуть комплекты, в которых щупы помимо присоединительных проводов, содержат в наборе несколько разновидностей наконечников. Наконечники просто ввинчиваются как насадки.

Это очень удобно, когда нужны разные наконечники при проведении измерений, например наконечник в виде клеммы прикручивается на массу, а крокодил попеременно присоединяется к разным точкам обмеряемой цепи.

Электронщики, работающие с выводными компонентами, особенно оценят щупы в виде крючков, зажимов, которые незаменимы при измерениях на , да и просто для удобного удержания выводных электронных компонентов с целью проведения измерений.

Эти крючки также содержатся и в типичных комплектах к щупам, наряду с крокодилами и иглами.

Надеемся, что эта небольшая статья дала читателю некоторое общее представление о том, какие бывают щупы для мультиметров, и какие возможности для облегчения работы открывают различные их виды, а также наконечники, идущие в наборах.

Андрей Повный

Для мультиметра «вдруг» понадобились провода с «крокодильчиками». Сделал временные, из того, что подвернулось. Два года назад. Провода оказались жестковаты и поэтому периодически обламываются в местах пайки, тогда чертыхаясь, припаиваю по новой и в очередной раз говорю себе, что надо найти провода, лучшего качества и сделать, в конце концов, что-то более приличное.

Советские провода в измерительных щупах

И вот сегодня на базаре увидел щупы б\у с подходящими проводами. Дедушка возрастом за 70, радиолюбитель с 50-х годов прошлого века, распродавал своё имущество. Пообщались (рассказывал как в те годы, прежде чем, что-то сделать из радиодеталей, надо было сначала эти радиодетали сделать — полное натуральное хозяйство). Купил исключительно из-за проводов. «Сделано в СССР» в наше время стало серьёзным брэндом.

Щупы и провода для мультиметров

Провода были длинные, за метр двадцать. Решил поделить пополам. Одни сделать с крокодилами, вторые с родными щупами (если удастся выправить их концы — уж больно кривые были первоначально). Сначала рихтовал на наковальне маленьким молотком, предварительно подогрев металл феном (для лучшей пластичности). Боялся, что окажутся хрупкими.

Щупы измерительные

После предварительной правки отпаял щупы от проводов и продолжил придания им более соответствующего вида и состояния на электронаждачке, и затем наждачной шкуркой. В итоге всё получилось. Думаю использовать их для деликатных измерений на мелких компонентах.

Внимательно присмотрелся к проводам, ведь именно они интересовали в первую очередь. Под защитной оболочкой оказалось 20 медных жил. Каждая диаметром 0,2 мм. Посчитал сечение: (0,2 х 0,2) х 0,785 = 0,0314 мм/кВ Это сечение одной. Соответственно сечение 20 штук (всего провода) будет 0,0314 х 20 = 0,628 мм/кВ.

(для сравнения: медный провод диаметром 1 мм имеет сечение 0,768 мм/кв)

Самодельные щупы и провода

Получилось сделать вот такие две пары измерительных проводов. С «крокодильчиками» и с щупами.

Проверка сопротивления проводов

Так как на точность измерений влияет сопротивление проводов не смог удержатся от производства сравнительных замеров (хотя для моей радиолюбительской практики это совершенно не существенно). Провод со щупом из комплектации мультиметра — 0,5 Ом.

Провод со щупом производства времён Советского Союза — 0,4 Ом. Для объективности замечу, он на 20 см короче.

Китайские и самодельные щупы для тестера

На фото наглядная разница между тем, что было и что стало. На всё про всё потребовался час времени. Возможность этого дало исключительно удачное приобретение профильных проводов. А вот теперь заглянув под оболочку имеем реальное представление о том, какой провод нужно искать для изготовления измерительных проводов (многожильный, с диаметром одной жилы 0,2 — 0,3 мм и с общим сечением всех жил 1 мм, при этом оболочка провода должна быть достаточно толстой и в то же время эластичной). Автор — Babay iz Barnaula.

Измерения мультиметром происходит посредством щупов. Не все щупы для мультиметра в комплектах обладают хорошим качеством, потому будет предпочтительнее сделать их самостоятельно. Это не занимает много времени, зато потом дает возможность не отвлекаться на их замену. Также есть возможность оснастить щупы крокодилами, которые будут освобождать руки на время проведения замеров. Иногда полезно иметь одновременно измерительные разборные тонкие щупы и модель с крокодиловыми зажимами, каждые из них в определенных ситуациях будут незаменимыми.

Материалы для варианта с крокодилами

Щупами с крокодилами очень удобно пользоваться, если надо зафиксировать проводник для точности измерений мультиметром. Для проведения работ потребуются следующие инструменты и составляющие:

Провода используют многожильные медные, поскольку у меди хорошая проводимость и гибкость. Силиконовые оболочки мягкие, гибкие, не ломаются и не растрескиваются со временем. Можно найти вариант, специально предназначенный для мультиметра черного и красного цвета.

Подсоединение штекеров

Чтобы изготовить самодельные щупы, необходимо соединить провода со штекерами и зажимами. При умении паять и наличии всех необходимых инструментов процедура займет не более получаса.

Цвет штекера, провода и зажима желательно подбирать одинаковый, чтобы один щуп был, например, полностью красным, а второй полностью черный. В этом случае мультиметром будет удобно пользоваться, и легко соблюдать полярность при измерениях.

Для начала следует завести провода в «бананы», через которые и будет происходить их подключение к мультиметру. Соединение со штекером не вызывает особой сложности.

Из «банана» выкручивается болтик, после чего внутрь можно заводить провод, конец которого заранее зачищен. Затем нужно закрутить болтик, тем самым надёжно зафиксировав провод внутри. Такую же операцию проделывают с другим проводом. На этом «бананы» можно считать подсоединёнными.

Подсоединение зажимов

На данном этапе зачищают и лудят свободные концы проводов, которые будут идти к зажимам «крокодил». Далее берётся крокодил для подходящего по цвету провода. С него снимают изоляцию, и выкручивают болтик.

Зажим провода болтами – не самое надёжное решение для щупов мультиметра. Будет лучше припаять его в этом месте, предварительно сделав из олова небольшую площадку для пайки. Так же присоединяется и второй «крокодил».

Теперь можно приступить к припаиванию «крокодила». Для этого внутрь заводится провод, доводя залуженный конец к подготовленной площадке.

Предварительно на провод должна быть надета изоляция «крокодила», чтобы её потом можно было натянуть на соединение.

Берётся припой, и провод запаивается к «крокодилу». Пайка должна быть крепкая, чтобы провод не слетал при малейшем натяжении. Когда провод запаян, нужно зажать его нижними краями корпуса «крокодила», сделать это можно при помощи плоскогубцев.

После этого образуются крепкие зажимы, что даст гарантию длительной исправности самодельного щупа. Далее надевается изоляция на «крокодил». Это нужно для его надежной и безопасной работы, также для эстетичного вида.

Изготовление тонких щупов

Также можно сделать тонкие щупы для мультиметра. Наиболее дешевый и простой вариант – это сделать их из корпуса ручек. Тут все очень схоже, только вместо зажимов понадобятся следующие детали:

  • две ручки разного цвета;
  • силикон;
  • 2 щупа-иглы, размером 5-7 см, чтобы их можно было частично высунуть из нижнего колпачка ручки.

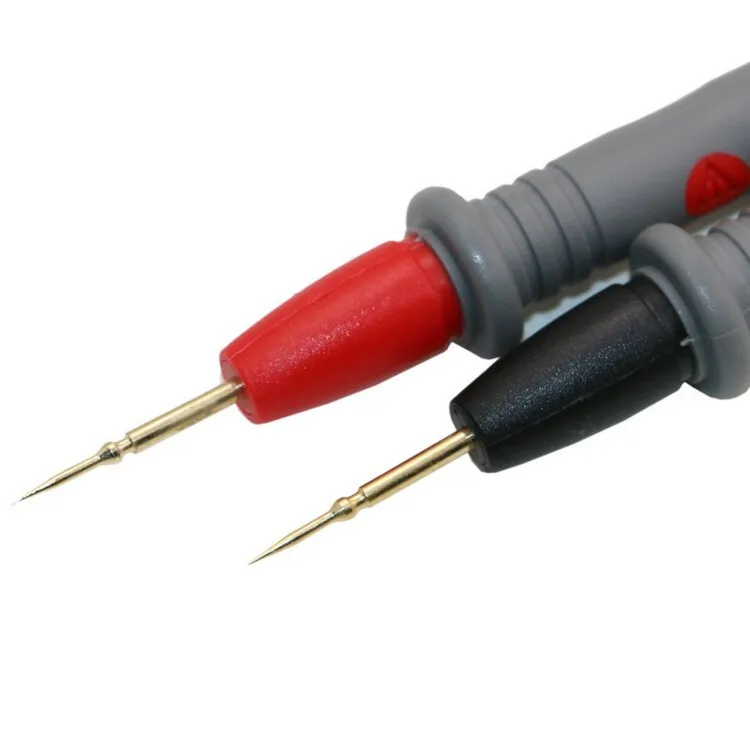

В качестве наконечника покупают либо специальные тонкие щупы для мультиметра dt, либо используют тонкие швейные или медицинские иглы. Лучше все-таки использовать специальные иглы-щупы, приобретя их на радиорынке или в интернет-магазине.

Остальное всё понадобится то же, что и в предыдущем варианте изготовления щупов для мультимтера. Штекеры подсоединяются так же, как было описано выше, а закрепление наконечников будущих щупов имеет несколько особенностей.

Для начала в верхних колпачках ручек делается по одной дырке. Это нужно для захода провода внутрь. Желательно чтобы их диаметр совпадал с диаметром провода. Далее нижнюю часть ручки разбирают и в неё вдевают иглу.

Иглу нужно спаять с проводом, который предварительно вдет в колпачок. Припой не стоит делать слишком толстым, но запаивать нужно надёжно. О процессе пайки также было рассказано выше.

Когда всё готово, в нижнюю часть ручки заливается силикон и пока он не затвердел, игла высовывается по уровню. В течение нескольких часов ее нельзя тревожить.

Можно это сделать таким образом. Сначала высунуть иглы на 4-5 см, после чего одеть колпачок. Таким образом, наконечники для щупов самостоятельно займут нужное положение. Когда силикон застыл, конструкция получается крепкая и удобная.

Проверка

Чтобы проверить устройство на работоспособность, нужно произвести замеры на сопротивление щупов. Для этого нужно подключить мультиметр к сети и установить переключатель на измерение сопротивления.

В случае, когда на мультиметре нет автоподстройки диапазонов, нужно переключить на измерение самого низкого предела .

Вставить выводы щупов в гнёзда прибора, после чего соединить щупы друг с другом. Должна быть отображена цифра на сопротивление 0, или максимально близкая к нулю. Если мультиметр автоматический, то через пару секунд после замыкания прибор сам установит 0.

Если знать последовательность процесс, то вся работа не вызовет сложности. Нужно иметь минимальные навыки пайки, и тогда всё будет сделано быстро, а прибор прослужит не один год.

Полное руководство по электрическим испытательным щупам

Как выбрать лучший испытательный щуп

Электрические испытательные щупы используются для создания временного соединения между тестируемой электрической цепью и измерительным прибором, часто цифровым мультиметром. Существует несколько типов тестовых щупов, и в этой короткой статье описаны различные типы тестовых щупов, а также даны рекомендации по выбору разъема тестового щупа для вашего конкретного приложения.

1 — Что такое тестовые щупы?

2 — Безопасность тестового щупа и рейтинг CAT?

3 — Как выбрать испытательный щуп

4 — Как выбрать испытательный щуп с плавким предохранителем

5 — Понимание новых стандартов IEC на испытательные щупы

Испытательные щупы являются полезным аксессуаром в наборе инструментов для любых электрических испытаний или измерений. Пробники позволяют оператору проводить измерения; напряжение, ток, сопротивления, температуры и сигналы. Существует множество типов пробников, предназначенных для конкретных измерительных испытаний и ситуаций, в том числе популярные типы пробников;

    • Точечные щупы с наконечником/иглой/фонариком – Обычно используется как стандартный измерительный щуп. Кончик иглы позволяет оператору точно определить правильное место для тестирования. Некоторые игольчатые испытательные щупы могут прокалывать изоляцию кабеля для тестирования, не вызывая повреждений. Соединения также могут быть выполнены через разъемы типа «банан» для быстрого и безопасного соединения (известного как обратная фиксация — читайте полную статью для получения дополнительной информации).

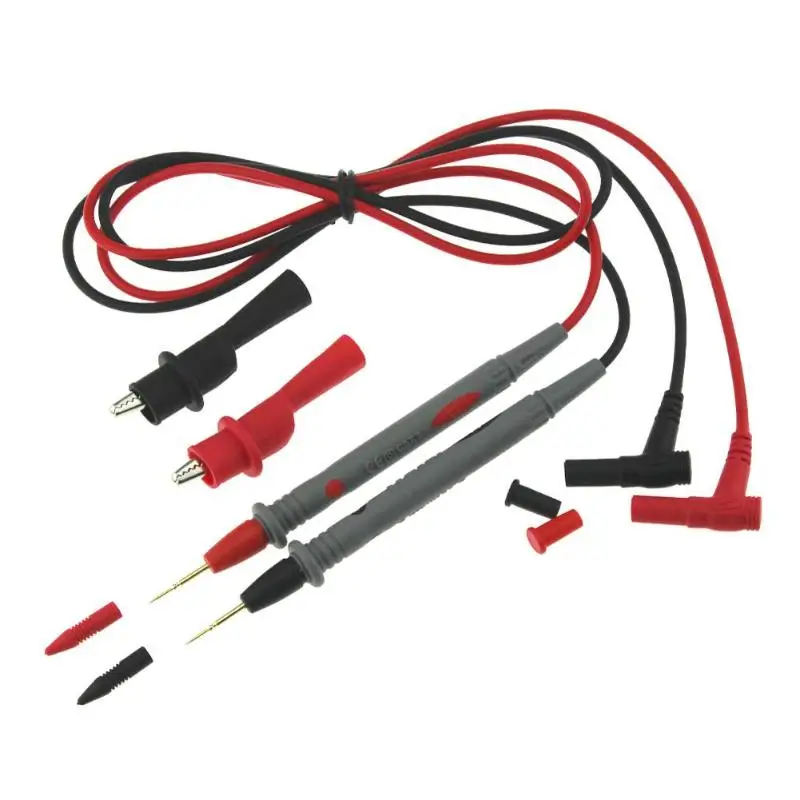

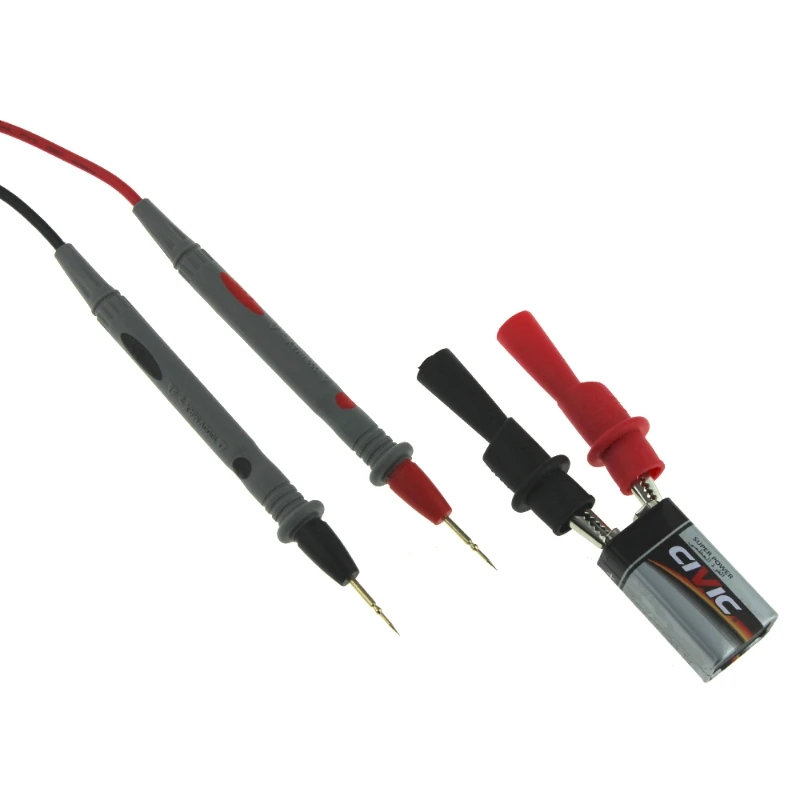

    • Крючковые/клещевые зонды – Измерительные щупы с крючками, клещами или разъемами захватного типа. Эти пробники легко создают временное соединение без помощи рук с тестируемым компонентом или проводом. Часто используется в автомобильной диагностике и других областях электротехники, где точка подключения недоступна или требуется подключение без помощи рук
    • Испытательные щупы с предохранителями – Имеют встроенный в щуп предохранитель, который обеспечивает дополнительный уровень защиты при подключении к цепи и проведении электрических измерений. Испытательные щупы с плавкими предохранителями используются во многих высоковольтных приложениях. Для получения дополнительной информации > Зачем использовать плавкие тестовые щупы или выводы?

Щупы с наконечником в форме фонаря

Щупы с клещами/захватами

Щупы с плавкими предохранителями

Купить сейчас



Выбор «лучшего» щупа зависит от соответствия ваших требований характеристикам щупа. Это похоже на покупку автомобиля: покупка двухместного кабриолета не подходит, если вы продавец, которому нужен фургон для перевозки инструментов и материалов.

Оценка электрических цепей и предполагаемого применения — хорошее начало перед покупкой испытательных пробников. Концепция рейтинга CAT связана с расстоянием, которое вы находитесь от источника питания. Чем ближе к источнику, тем выше рейтинг CAT, необходимый для проведения любых электрических испытаний. Использование руководства Fluke по рейтингам CAT является полезным ориентиром;

Категория измерения Описание Примеры
Кат. IV

Трехфазный при подключении к сети, любые наружные проводники

Ограничено только трансформатором, питающим цепь

››ток короткого замыкания 50 кА
  • «Начало установки» — там, где низковольтное подключение (коммуникационные кабели) осуществляется к электросети.
  • Счетчики электроэнергии, первичные устройства защиты от перегрузки по току.
  • Наружный и служебный вход, технический ввод от столба к зданию, проход между счетчиком и панелью
  • ВЛ к отдельно стоящему зданию, подземный к скважинному насосу.
КАТ III

Трехфазное распределение, включая однофазное коммерческое освещение

‹50 кА ток короткого замыкания
  • Стационарное оборудование, такое как распределительные устройства и многофазные двигатели.
  • Шина и питатели на промышленных предприятиях.
  • Фидеры и короткие ответвления, устройства с питанием непосредственно от распределительных щитов.
  • Системы освещения в больших зданиях.
  • Розетки с коротким подключением к служебному входу
Кат. II

Нагрузки, подключенные к однофазной розетке.

‹10 кА ток короткого замыкания.
  • Приборы, переносные инструменты и другие бытовые и аналогичные грузы.
  • Розетки и длинные ответвления.
  • Розетки на расстоянии более 10 метров (30 футов) от источника CAT III.
  • Розетки на расстоянии более 20 метров (60 футов) от источника CAT IV.



Купить сейчас

После определения и оценки рейтинга CAT, необходимого для вашего приложения, вы можете сузить область поиска пробника. Помните, что длина наконечника тестового щупа (оголенный металл) обычно означает рейтинг CAT. Чем короче кончик, тем меньше вероятность случайного образования дуги (CAT II — наконечник тестового щупа 19 мм — CAT III и IV — наконечник тестового щупа 4 мм).

CAT II 1000 В

Пробники, подходящие для; бытовая техника, переносные инструменты и другие предметы домашнего обихода;

PJP 590-IEC

PJP 490-IEC

Купить сейчас

CAT III 1000 В / CAT IV 600 В

Тестовые щупы подходят для; трехфазное распределение, включая однофазное коммерческое освещение

PJP 404-IEC

PJP 370-IEC

PJP 380-IEC

Shop Now

CAT IV 1000V

Тестовые зонды, подходящие для трехфазного при коммунальном соединении и любых наружных дирижерах

PJP 402-ICIV

Shop Now

Профильные испытательные зонды Защитите оператор от HARM. Электрические испытательные приборы, такие как цифровые мультиметры, защищены изнутри предохранителями высокой мощности и зазорами, соответствующими категории установки и номинальному напряжению прибора. Испытательные щупы с предохранителями продаются с установленным специальным предохранителем. На испытательных щупах напечатаны значения напряжения и тока в соответствии со спецификациями выбранного предохранителя и в соответствии со стандартом EN / IEC 61010-031:2015. Текущее значение является номинальным током предохранителя. Значение напряжения представляет собой напряжение комбинации зонда и предохранителя.

CAT II 1000 В — испытательные щупы с предохранителями

щупы, подходящие для; электроприборы, переносные инструменты и другие предметы домашнего обихода. Есть много предохранителей с разным напряжением и номиналом. Убедитесь, что номиналы ваших предохранителей подходят для вашей цепи или устройства, прежде чем подключать и запускать измерительные тесты.

Предохранитель PJP 590-IEC-

Предохранитель PJP 490-IEC-

Купить сейчас

CAT III 1000 В / CAT IV 600 В

 Испытательные щупы, подходящие для; трехфазное распределение, включая однофазное коммерческое освещение

PJP 370-IEC- Предохранитель

PJP 380-IEC- Предохранитель

Купить сейчас

Независимо от того, используете ли вы осциллограф или мультиметр, правильный зонд важен не только для измерения, но и для безопасности теста.

Последний стандарт BS EN 61010-031:2015 вступил в силу в июле 2018 года. Он устанавливает требования безопасности для ручных и управляемых вручную датчиков и связанных с ними принадлежностей. Измененный стандарт безопасности был введен в действие, чтобы предложить операторам испытательных пробников повышенную безопасность при электрических испытаниях.

  • Стандарт EN 61010-031:2015 требует согласованности между безопасностью от плавкого предохранителя и безопасностью от щупа плавкой вставки.
  • EN / IEC 61010-031:2015 требует, чтобы производитель без каких-либо недоразумений демонстрировал спецификации безопасности



Измерительные провода Fluke TL175 TwistGuard™

Обзор продукта: Измерительные провода Fluke TL175 TwistGuard™

Twist. Тест. Оставайтесь в безопасности.

Измерительные провода Fluke TL175 TwistGuard™ оснащены измерительными наконечниками регулируемой длины для использования в различных средах измерения. Просто повернув измерительный провод, пользователь может изменить длину открытого кончика зонда с 19 домм до 4 мм (от 0,75 до 0,16 дюйма).

« Они хорошо работают, очень долговечны и выводят безопасность на совершенно новый уровень… наряду с возможностью скручивания, чтобы открыть весь зонд для более традиционного ощущения при тестировании »- S.C., подтвержденный клиент

Запатентованная защита TwistGuard ™ выдвижной наконечник

Регулируемый кожух наконечника соответствует новым требованиям электробезопасности, чтобы уменьшить воздействие на наконечник и обеспечить универсальность, необходимую для большинства измерений. Правильный рейтинг категории для используемого экспонирования наконечника всегда виден на тестовых выводах. Это делает измерительные провода TL175 пригодными для использования во многих средах:

  • CAT II, ​​1000 В
  • CAT III, 1000 В
  • CAT IV, 600 В

Безопасность внутри и снаружи

Индикатор износа проводов WearGuard™ облегчает определение износа изоляции. Если внутренний белый слой изоляции просвечивает сквозь внешний черный слой, это свидетельствует о повреждении и необходимости замены проводов. Силиконовая изоляция выдерживает высокие температуры и остается гибкой при низких температурах. В то время как универсальные входные штекеры совместимы со всеми инструментами, которые принимают стандартные банановые штекеры с кожухом 4 мм.

Комплектация:

  • Одна пара (красный, черный) измерительных проводов Fluke TL175 TwistGuard™
  • Длина открытого конца зонда от 19 мм до 4 мм (от 0,75 до 0,16 дюйма)

Технические характеристики: LeadsGuard™ TL17

Номинальные параметры: CAT II 1000 В, CAT III 1000 В, CAT IV 600 В, макс. 10 A, степень загрязнения 2 характеристики: от -20°C до 55°C (от -4°F до 131°F), высота над уровнем моря: 2000 м (6562 фута)

TL175E также доступен. Включает в себя съемные 4 мм фонарики, которые навинчиваются на свинцовый наконечник.
соответствует EN61010-031

Модели: Fluke TL175 TwistGuard ™ Test Leads

Fluke TL175

Fluke TL175 Twistguard ™ Test Leds

upC: 095969521543

775.

UPC: 095969528887

Одна пара (красный, черный) тестовых проводов TL175E TwistGuard, с различной длиной открытого конца зонда от 19мм до 4 мм (от 0,75 дюйма до 0,16 дюйма) и включает в себя съемные 4-миллиметровые наконечники фонаря для универсальности. Соответствует стандарту EN61010-031, номиналы: CAT II 1000 В, CAT III 1000 В, CAT IV 600 В, макс. 10 А, степень загрязнения 2.



5 от MCSPatrick из журнала «Безопасность, правило № 1» Когда дело доходит до работы в тесном шкафу с напряжением 480 вольт, эти датчики незаменимы!! Они отлично работают и помогли мне продолжить поиски безопасности.

Дата публикации: 19 января 2022 г.

Оценка 5 из 5 от Airbornejerms из лучших лидов, которыми я владею Качество, характеристики и цена этих лидов непревзойденны.

Дата публикации: 30.12.2021

Оценка 5 из 5 от Anonymous from Very Pleased Fluke — ЛУЧШИЙ!!!!! Пользуюсь им уже 45 лет и лучше нет! Продолжайте хорошую работу!!!

Дата публикации: 15 апреля 2021 г.

Оценка 5 из 5 от Anonymous from Excelent Product Этот кабель, заменяющий мои предыдущие кабели (которые использовались около двадцати лет), является отличным обновлением моего комплекта FLUKE. Я пользуюсь оборудованием Fluke более тридцати пяти лет и всегда удивляюсь качеству их продукции. Очень важным моментом в этих кабелях является легкость настройки измерительных проводов для измерений в сложных местах. Возможность вставлять и снимать наконечники из кожи аллигатора — еще одно преимущество этого продукта. Я поздравляю их с легкостью их получения и последующими действиями по доставке моего заказа. Я полностью удовлетворен продуктом.

Дата публикации: 2021-02-02

Оценка 5 из 5 от Rgr S от Very Flexible Leads. Нравится, насколько гибки эти поводки, когда на улице очень холодно.

Дата публикации: 03.01.2021

Оценка 5 из 5 от J Getz из Great Test Leads Я заказал их для своего личного измерителя два года назад, и они великолепны.
