Из-за подорожания электронных компонентов и увеличения стоимости морских перевозок всё больше недорогих светодиодных ламп на нашем рынке оснащаются дешёвыми линейными драйверами.

При пониженном сетевом напряжении лампочки с линейными драйверами не только светят тусклее, у них появляется пульсация света, вредная для здоровья.

Я провёл небольшой эксперимент, взяв для него четыре лампы с линейными драйверами (Osram, Voltega, Эра, Ergolux) и одну с полноценным импульсным «IC-драйвером» (GP).

С помощью стабилизатора Штиль ИнСтаб 500 и ЛАТРа Suntek TDGC2-0.5 на лампы подавалось напряжение 230, 220, 210, 207, 200, 190 и 180 вольт. Прибор Lamptest-1 измерял снижение светового потока, спектрометр Uprtek MK350D измерял коэффициент пульсации света. Некруглое значение 207 вольт было взято неспроста — по ГОСТ 29322-92 в сети должно быть напряжение 230 вольт ±10%, то есть от 207 до 253 вольт, поэтому 207 вольт — это минимальное напряжение по ГОСТу, при котором все электроприборы должны работать.

В первой таблице результаты измерения процента яркости ламп при разных напряжениях. За 100% принято значение светового потока (яркости) при напряжении 230 В, являющимся номинальным для всех ламп.

Яркость лампы GP с IC-драйвером не меняется при изменении напряжения питания во всём диапазоне 180-230В. Яркость остальных ламп значительно снижается, при этом при напряжении 220 В падение яркости составляет незначительные 3-4%, при допустимом по ГОСТ напряжении 207 В яркость составляет 77-89% от номинальной (падение яркости 11-23%).
При напряжении 180 В (в сельских районах такое напряжение в сети не редкость) яркость падает на 57-99%.

А вот, что происходит с пульсацией.

При напряжении 230 В у всех ламп пульсации света практически нет (коэффициент пульсации составляет менее 0.7%).

При 220 В (ещё во множестве розеток нашей страны по-прежнему 220, а не 230 вольт) коэффициент пульсации у ламп с линейным драйвером составляет 0. 2 — 7.9%. Такая пульсация совершенно не заметна визуально, но может быть видна через камеру смартфона. Уже не раз я получал письма от пользователей сайта Lamptest, которые писали, что купили лампы, у которых на сайте указана пульсация около ноля, а они видят пульсацию через камеру. Причина в том, что у них в розетках не 230, а 220 вольт или ниже.

При 207 В, допустимых по ГОСТ, коэффициент пульсации у ламп с линейным драйвером составляет 19 — 42%. Пульсация более 30% уже заметна визуально.

Самая большая пульсация у ламп с линейным драйвером зафиксирована при напряжении 190-200 вольт. У отдельных ламп она достигает 60%, при том что у этих ламп совсем не было пульсации при 230 В.

Сейчас при тестировании ламп для Lamptest я измеряю пульсацию всех ламп при напряжении 230 вольт. Возможно нужно измерять её при 220 В (тогда сразу будет видна пульсация у ламп с линейным драйвером) или добавить дополнительный параметр — пульсация при 207 В. Как вы считаете, как лучше сделать?

Я подробно рассказывал о разных типах драйверов светодиодных ламп и их отличии в статье «Очень важный параметр светодиодных ламп, о котором мало кто знает» (https://habr. com/ru/company/lamptest/blog/447686/).

На Lamptest.ru тип драйвера отображается в карточках ламп (там могут быть значения «линейный», «IC1», «IC2», «IC3». Три варианта IC-драйвера отличаются поведением при низком напряжении 1 — яркость снижается, 2 — лампа гаснет, 3 — лампа начинает мигать). В таблице можно включить параметр «Вмин», отображающий напряжение, при котором яркость снижается на 5%. Если это напряжение выше 200 В, драйвер линейный.

Сейчас тип драйвера не влияет на итоговую оценку. Возможно стоит снижать оценку лампам с линейным драйвером.

К сожалению почти все филаментные лампы оснащаются линейными драйверами (прежде всего из-за того, что полноценный IC-драйвер занимает больше места).

Если у вас хорошая стабильная сеть и в розетках никогда не бывает ниже 220 вольт ничего страшного в линейном драйвере нет — изменения яркости будут небольшими, а пульсация безвредна. Но если сеть нестабильна, да ещё и соседи пользуются сварочными аппаратами, лампы с линейным драйвером вам не подходят.

P.S. Термин «IC-драйвер» довольно некорректный (IC это просто интегральная микросхема, а все современные драйверы построены на микросхемах), но в индустрии света термин прижился и каждый, кто занимается светом, понимает под «IC-драйвером» именно импульсный драйвер, работающий в широком диапазоне напряжений.

© 2021, Алексей Надёжин

Драйвер светодиодов в категории «Электрооборудование»

Драйвер светодиодов 27 — 42В / 700мА, 30Вт

Заканчивается

Доставка по Украине

180 грн

Купить

Драйвер светодиода LED 36-50W 300mA IP20 для панелей 600*600мм Код. 59663

На складе

Доставка по Украине

по 199 грн

от 2 продавцов

199 грн

Купить

Драйвер светодиода 12-18х1W, U вх 220 вольт Dark Energy

Доставка по Украине

147.42 — 176.4 грн

от 2 продавцов

147.42 грн

Купить

Драйвер светодиода LED FL(35-50)x1W DC100-180 (300mA) IP20 220V

На складе в г. Днепр

Доставка по Украине

111.40 грн

Купить

Драйвер светодиода Isoled трансформатор Источник питания универсальный 12В 105Вт Диммируемый MR16 50 Вт G4

На складе в г. Киев

Доставка по Украине

870 грн

Купить

Драйвер светодиодов НА6060-1000В

На складе в г. Львов

Доставка по Украине

540 грн

Купить

Модуль XL4015 -E1 понижающий DC-DC преобразователь 5A драйвера светодиода

Доставка из г. Червоноград

65 грн

Купить

Драйвер для светодиодов LED-6W 300 мА IP20 Код. 58392

На складе

Доставка по Украине

по 79 грн

от 3 продавцов

79 грн

Купить

Драйвер для светодиодов бескорпусной 18-24W 300mA Код.59881

На складе

Доставка по Украине

по 109 грн

от 3 продавцов

109 грн

Купить

Драйвер светодиода Mean Well 12W 9~18V 700mA APC-12-700

Доставка по Украине

210. 80 грн

Купить

Бескорпусной драйвер 12-18W 300mA Код.59880

Доставка по Украине

89 грн

Купить

Бескорпусной драйвер 18-24W 300mA Код.59881

Доставка по Украине

109 грн

Купить

Драйвер для светодиодов бескорпусной 6Вт 300mA Код.59878

Доставка по Украине

59 грн

Купить

Драйвер для светодиодов бескорпусной 8-12Вт 300mA Код.59879

Доставка по Украине

69 грн

Купить

Драйвер светодиода LED FL(25-36)x1W DC80-120 (250mA) IP20 220V

На складе в г. Днепр

Доставка по Украине

78.20 грн

Купить

Смотрите также

Драйвер гирлянды уличной светодиодной MONTANA-D4

Доставка по Украине

121.85 — 134 грн

от 22 продавцов

121.85 грн

Купить

Драйвер для светодиодов LED-(18-24)х1W IP20 Код. 58537

На складе

Доставка по Украине

по 159 грн

от 3 продавцов

159 грн

Купить

Драйвер для светодиодов LED-(8-12)х3W IP20 Код. 58729

На складе

Доставка по Украине

по 329 грн

от 2 продавцов

329 грн

Купить

Плата управління драйвер + світлодіод CREE XM-L2 T6 CREE XPG2 10W 7W 5W 17мм 20мм 16мм

На складе в г. Запорожье

Доставка по Украине

180 грн

200 грн

Купить

Драйвер для светодиодов 6W 300 мА IP20 Код. 58392

Доставка по Украине

79 грн

Купить

Плата модуль драйвера светодиодов заднего фонаря габарита BMW X3 F25 63217217311 63217217312 63217217313

Доставка по Украине

833 грн

Купить

Плата модуль драйвер світлодіода 5-12V 3 Вт Led driver 5-12V 3W

Доставка по Украине

60 грн

Купить

MOSFET триггер, драйвер управления светодиодом / мотором / насосом. и т.д, универсальный

Доставка из г. Полтава

по 39 грн

от 2 продавцов

39 грн

Купить

Блок питания Mean Well драйвер для светодиодов, LPC-35-1050, 9-30V, 31. 5W, 1050мА, IP67

Доставка из г. Киев

466 грн

Купить

Светодиоды W21W с линзой , Т20, 12-24 V, драйвер

Доставка из г. Харьков

200 грн

Купить

Драйвер для светодиодов IP20, 220-240В, OTI DAL, Osram [4052899494268], Осрам

Под заказ

Доставка по Украине

2 168.10 грн/ед.

2 409 грн/ед.

Купить

MEAN WELL XLG-150-H-A, 150 ВТ, 2680-4170MА, 27~56V БЛОК ПИТАНИЯ MEAN WELL, ДРАЙВЕР ПИТАНИЯ СВЕТОДИОДОВ

Доставка по Украине

1 088 грн

1 700 грн

Купить

Драйвер для светодиодов 24W

Доставка по Украине

54.18 — 63 грн

от 3 продавцов

63 грн

Купить

Драйвер для светодиодов 3W

Доставка по Украине

30.1 — 37 грн

от 4 продавцов

35 грн

Купить

Драйвер для светодиодов

— все, что нужно знать о драйверах для светодиодов

Драйверы для светодиодов

, что это такое? Проще говоря, драйвер представляет собой электронную схему, которая преобразует мощность переменного тока в мощность постоянного тока. Но есть намного больше, чем это! В этом посте мы рассмотрим различные типы драйверов и их приложений. Мы также рассмотрим некоторые факторы, которые необходимо учитывать при выборе драйвера для вашего проекта. Так что, если вы только начинаете свой путь в мире светодиодов или являетесь опытным профессионалом, читайте все, что вам нужно знать о светодиодных драйверах!

Когда мы говорим о людях, чередующих традиционные технологии с современными, мы не можем игнорировать светоизлучающие диоды или светодиоды, самый популярный источник света.

Светодиодные лампы являются одним из самых быстрорастущих товаров, используемых в домашних хозяйствах, благодаря их общей экономической эффективности, более длительному сроку службы и экологичности.

Однако одним из основных недостатков, связанных с их использованием, является их сильное и быстрое выделение тепла.

В отличие от большинства электроприборов, которые мы используем, светодиоды (которые являются «полупроводниками», а не «проводниками», как другие электроприборы) потребляют больше тока в горячем состоянии.

Чем дольше вы используете светодиод, тем сильнее он нагревается и тем больше потребляемый ток, что приводит к дальнейшему нагреву светодиода. Этот непрерывный нагрев в конечном итоге разрушит светодиод и сделает его бесполезным.

Однако для решения проблемы перегрева можно использовать простое решение. Драйвер светодиода используется с основной функцией обеспечения защиты светодиодных ламп от колебаний тока и напряжения

В этой статье мы обсудим детали драйвера светодиода и попытаемся ответить на некоторые общие вопросы, связанные с ним.

  • Что такое драйвер светодиодов?
  • Каковы функции драйвера светодиодов?
  • Драйверы светодиодов и трансформаторы
  • Драйверы светодиодов и обычные источники питания
  • Нужны ли драйверы светодиодов?
  • Драйверы светодиодов дорогие?
  • Типы драйверов для светодиодов
  • Как выбрать драйвер для светодиодов?

Как установить драйвер светодиода?

Что такое драйвер светодиодов?

Драйвер светодиода — это устройство, которое регулирует подачу питания на светодиод и, таким образом, обеспечивает подачу на светодиод постоянного тока. Это предотвращает перегрев светодиода и, следовательно, защищает его от возгорания!!

Каковы функции драйвера светодиодов?

Драйвер светодиода выполняет несколько важных функций, наиболее важная из них:

  • Для выпрямления или преобразования переменного тока (переменного тока), используемого в домашних хозяйствах, в постоянный (постоянный ток), подходящий для работы светодиодов. .
  • Для предотвращения каких-либо колебаний или токов короткого замыкания во время работы светодиода, поскольку драйверы обеспечивают постоянную подачу тока на светодиоды и, таким образом, предотвращают перегрев.

Драйверы светодиодов и трансформаторы

Несмотря на сходство в работе, драйверы светодиодов отличаются от трансформаторов. В то время как трансформаторы преобразуют «входное» напряжение в «выходное» напряжение, оба работают на переменном токе, драйверы светодиодов преобразуют переменный ток в постоянный и впоследствии подают на светодиод постоянный ток.

Кроме того, трансформаторы не будут реагировать на подключенный светодиод, поскольку характеристики напряжения светодиода слишком низкие по сравнению с соответствующими характеристиками трансформатора.

Трансформаторы часто рассматриваются как связанные с напряжением, в отличие от драйверов светодиодов, функционирование которых ориентировано на ток.

Драйверы светодиодов и обычные источники питания

В традиционных источниках питания используются трансформаторы, поэтому они также отличаются от драйверов светодиодов тем, что являются источником постоянного напряжения.

Эффективно, когда светодиод нагревается, драйвер светодиода не изменит подаваемый ток и, таким образом, предотвратит дальнейший нагрев, однако обычный источник питания изменит ток (поскольку их функция зависит от напряжения) и впоследствии повредить светодиод.

Нужны ли драйверы светодиодов?

Да. Для вас почти обязательно использовать светодиодный драйвер вместе со светодиодной подсветкой. Это связано с тем, что светодиоды не могут работать от сети переменного тока, а без драйвера светодиод не будет работать.

Драйвер светодиодов также является защитным устройством, предохраняющим светодиоды от перегрева. Без драйвера светодиодов светодиоды сгорят и станут бесполезными.

Драйверы для светодиодов дорогие?

Нет. Драйверы для светодиодов не так уж и дороги, и даже драйверы хорошего качества могут быть доступными.

Типы драйверов светодиодов

Существует два типа драйверов светодиодов:

Внутренний драйвер светодиодов :

сам. Нет необходимости подключать внешний драйвер светодиодов.

Внешний драйвер светодиода:

Внешний драйвер светодиода, как следует из названия, внешне подключается к светодиоду. Этот тип светодиодного драйвера обычно используется в коммерческих целях.

Внешние драйверы светодиодов делятся на 2 категории в зависимости от их метода работы:

  • Драйвер постоянного тока:

Эти драйверы, как упоминалось ранее, обеспечивают постоянный ток.

  • Драйвер постоянного напряжения

Эти драйверы обеспечивают постоянное напряжение. Но он по-прежнему выполняет свою функцию обеспечения постоянного тока, поскольку он подключен к электрическому устройству, называемому «резистор».

9Драйверы постоянного тока 0002 являются наиболее распространенным и предпочтительным типом драйверов светодиодов. Драйверы постоянного напряжения обычно используются, когда светодиоды, которые они питают, имеют низкую мощность или когда подключено несколько светодиодов, например, в светодиодной ленте.

С драйвером постоянного напряжения каждый отдельный светодиод в ленте обеспечивает постоянную подачу тока за счет подключенного резистора. Таким образом, в этом случае необходима надлежащая подача напряжения.

Существует третий тип светодиодного драйвера, который называется 9.0039 Драйвер светодиода переменного тока .

Драйвер светодиода переменного тока подключен к светодиоду, который имеет существующий внутренний драйвер.

Как упоминалось ранее, трансформаторы, как правило, не могут питать светодиоды, поскольку характеристики напряжения светодиода слишком низкие по сравнению с соответствующими характеристиками трансформатора.

Драйвер для светодиодов переменного тока похож на трансформатор, с той лишь разницей, что он работает в низких диапазонах значений, что делает его пригодным для работы со светодиодными лампами.

Как выбрать драйвер светодиода?

На рынке представлено большое разнообразие различных типов драйверов светодиодов, поэтому тщательное планирование и выбор важны для правильной работы системы освещения.

Постоянное напряжение/постоянный ток:

Многие люди не понимают, покупать ли светодиодный драйвер постоянного тока или постоянного напряжения.

Как правило, если у вас есть светодиоды высокой мощности, больше подходят драйверы светодиодов постоянного тока, а для светодиодов малой мощности и светодиодных лент используются драйверы светодиодов постоянного напряжения.

Это связано с тем, что у мощных светодиодов вероятность перегрева больше, поэтому важно регулировать подачу тока, в то время как у маломощных светодиодов перегрев не является серьезной проблемой и его можно предотвратить, контролируя само напряжение.

Кроме того, светодиодные ленты содержат резисторы, расположенные в соответствующих местах, которые регулируют ток. Таким образом, драйвер светодиода постоянного тока не требуется.

При подключении нескольких светодиодов драйверы постоянного тока используются в случае последовательного подключения и соединения, а драйверы постоянного напряжения используются в случае «параллельного» подключения.

Напряжение светодиода:

Каждый тип светодиода может работать в фиксированном диапазоне напряжения, известном как прямое напряжение, и каждый драйвер имеет определенное выходное напряжение. Таким образом, при выборе драйвера светодиода важно убедиться, что напряжение как драйвера светодиода, так и светодиода совпадает.

Ток светодиода:

Точно так же каждый светодиод имеет фиксированный диапазон тока для своей работы, известный как прямой ток, и каждый драйвер может обеспечивать определенный выходной ток. убедитесь, что ток обоих совпадает.

Имейте в виду, что при выборе драйвера должны быть соблюдены критерии напряжения и тока. Несоблюдение хотя бы одного из них может привести к неправильной работе.

Мощность/мощность светодиода:

Как правило, мощность драйвера светодиода (или потребляемой мощности) должна быть на 10–20 % выше, чем номинальная мощность питаемого светодиода.

Электричество Электроснабжение в вашем регионе:

Поставляемое вам электричество также имеет определенное напряжение, связанное с ним, так как оно может быть решающим фактором.

Несмотря на то, что драйверы светодиодов, продаваемые в определенном географическом регионе, рассчитаны на источник питания в этом регионе, никогда не будет лишним перепроверить рабочий диапазон драйвера светодиодов.

Возможность затемнения и сопутствующие функции :

Светодиодные светильники с регулируемой яркостью имеют дополнительную функцию регулировки яркости, которая обычно четко указана на упаковке светодиодов или в каталоге. Драйвер светодиода должен подходить для функции диммирования.

Кроме того, для таких функций, как «пульсация» (что означает мерцание светодиодов), также требуется специальный тип драйвера светодиодов.

Коэффициент мощности:

Коэффициент мощности — это мера эффективности драйвера светодиодов в отношении потребления и выхода электроэнергии, и поэтому он может быть важным фактором при принятии решения о покупке.

Чем выше коэффициент мощности, тем эффективнее устройство. Коэффициенты мощности более 0,9 считаются оптимальными для работы.

Эффективность :

Эффективность — это мера того, какой процент мощности, подаваемой на драйвер светодиодов, передается на светодиод, и это важный фактор, который необходимо учитывать для повышения эффективности работы.

Размер и другие физические характеристики:

Это один из нетехнических критериев, которые следует учитывать перед покупкой драйвера светодиодов. Необходимо убедиться, что драйвер светодиода имеет соответствующий размер и форму и правильно помещается в предназначенное для него место.

Тип используемого светодиода:

Различные типы светодиодных ламп имеют разные характеристики и могут сильно повлиять на выбор драйвера светодиода, поскольку они зависят от напряжения, тока драйвера светодиода и соответствующих характеристик. Выбор между драйверами постоянного напряжения и постоянным током также зависит от типа используемого светодиода.

Что еще нужно учитывать:

Достаточно ли напряжения

В ситуациях, когда недостаточно напряжения для работы светодиодов, необходимо приобрести специальные типы драйверов светодиодов, поскольку они способны преодолеть это ограничение.

Стоит ли покупать драйвер для светодиодов переменного тока или нет

Драйверы для светодиодов переменного тока обычно покупаются, когда необходимо подключить несколько светодиодов для коммерческих или жилых целей. Использование драйверов светодиодов переменного тока уменьшит количество электрических устройств и, следовательно, эффективную стоимость.

Стоимость и эффективность

Наиболее эффективные драйверы светодиодов часто являются самыми дорогими, что заставляет многих людей взвешивать эти две характеристики при выборе драйвера светодиодов. Как правило, не рекомендуется идти на компромисс в отношении эффективности, хотя это решение также зависит от назначения или функции драйвера светодиодов. Например, если драйвер светодиода будет использоваться в коммерческих масштабах, приоритет должен отдаваться эффективности.

Как установить драйвер светодиода?

Установка драйвера светодиодов не так уж сложна, однако всегда рекомендуется, чтобы установка выполнялась опытным техническим специалистом.

Драйвер светодиода состоит из 2 комплектов проводов:

Входные провода – комплект из 3 проводов для подключения к электрической розетке. Они имеют цветовую маркировку:

Черный провод/положительный провод – черный провод подключается к розетке под напряжением

белый провод/отрицательный провод – белый провод подключается к нейтральному выходу розетки

Зеленый провод/заземляющий провод. Зеленый провод подключается к заземляющему выходу розетки. Черный провод/отрицательный провод — подключается к проводу/входу светодиода соответствующего цвета

Красный провод/положительный провод — подключается к проводу/входу светодиода соответствующего цвета

отличается для вашего местоположения, и вам следует проконсультироваться с официальными стандартами и получить рекомендации у опытного электрика.

Некоторые драйверы светодиодов не имеют свободных входных проводов, но оснащены вилками, которые можно легко установить.

Драйверы светодиодов являются чрезвычайно важными компонентами любой светодиодной системы. Они не только поддерживают работу светодиодов, но и служат важным защитным устройством. Из различных доступных типов клиент всегда должен тщательно изучить требования и характеристики и принять обоснованное решение, прежде чем консультироваться со специалистом по установке и эксплуатации системы.

Последнее обновление: 21 ноября 2022 г.

Мы самостоятельно исследуем, тестируем, проверяем и рекомендуем лучшие продукты. Если вы покупаете что-то по нашим ссылкам, мы можем получить комиссию.

Роберт Фолкс

Роберт — редактор E-Green Electrical, специализирующийся на электронной тематике. Он специализируется на обзорах персональных технологий. Помимо увлечения технологиями и гаджетами, его хобби включают в себя прослушивание подкастов, видеоигры и крикет.

Светодиодные драйверы: Ultimate Guide

ADA GARCIA

•

Факты, проверенные по Bob Smith

Bob Smith 903

. Если да, то вы знаете, что светодиодные лампочки обладают исключительными энергосберегающими способностями и долгим сроком службы. Но большинство людей не знают, что светодиодные лампочки на печатной плате требуют специальных операционных устройств, называемых светодиодными драйверами. Следовательно, они напоминают балласты в низковольтных трансформаторах или люминесцентных лампах.

Таким образом, они отвечают за электричество, подаваемое на светодиоды.

Но драйверы светодиодов могут быть сложной технологией, потому что существуют разные типы. И это немного ошеломляет в большинстве случаев.

Вот почему в этой статье мы подробно обсудим светодиодные драйверы. Вам интересно узнать больше об этой теме?

Тогда побудьте здесь немного.

Что такое светодиодный драйвер?

Блок питания светодиодного освещения, изолированный на белом фоне

Простой. Это электрический компонент, который управляет мощностью светодиода или многослойных светодиодных печатных плат. Короче говоря, это жизненно важная часть светодиодной схемы. Таким образом, работа без светодиодного драйвера означает гибель светодиодной системы. Драйверы для светодиодов

идеально подходят, если вы хотите, чтобы ваши светодиоды служили долго. Как? Они помогают защитить светодиоды от высокотемпературных сбоев или отказов большой мощности.

Будучи автономным источником питания с такими же характеристиками, как и у светодиодов, драйвер светодиодов помогает предотвратить тепловой разгон. Кроме того, он компенсирует прямые изменения напряжения, обеспечивая при этом стабильный ток.

Каковы преимущества светодиодных драйверов?

Светодиодная панель

Светодиоды работают от низкого напряжения постоянного тока в диапазоне 12–24 вольт. Таким образом, светодиодный драйвер выпрямит ток, даже если вы работаете с высоким напряжением от 120 до 277 вольт переменного тока. Короче говоря, это помогает преобразовать переменный ток в постоянный. Или даже сбалансировать высокое напряжение с низким напряжением.

Драйверы светодиодов

защищают светодиоды от нестабильности тока или напряжения. Изменения напряжения в светодиодах могут привести к колебаниям тока питания. Вот почему мощность светодиодных светильников пропорциональна их сбору. И светодиоды имеют определенный рейтинг для работы в определенном диапазоне. Следовательно, слишком маленький или слишком большой ток приведет к изменению светового потока или быстрому повреждению из-за более высоких температур в светодиоде.

Драйверы светодиодов имеют два основных преимущества:

1. Помогает преобразовывать переменный ток в постоянный.

2. Драйверы помогают поддерживать ток или напряжение, протекающие по цепи, не опускаясь ниже номинального уровня.

Когда необходим светодиодный драйвер?

Светящиеся диоды на катушке Светодиодная лента и преобразователь напряжения

Как правило, каждому светодиодному источнику света требуется драйвер светодиода. Однако главный вопрос должен быть; «Мне нужно купить его отдельно?» Дело в том, что некоторые светодиоды поставляются со встроенным драйвером в колбе. Кроме того, светодиоды, созданные для домашнего использования, часто поставляются со светодиодными драйверами. Отличным примером являются лампы с цоколем GU24/GU10 или E26/E27, работающие от напряжения 120 вольт.

А вот низковольтные светодиоды нравятся; ленточные светильники, MR-лампы, наружные светильники, панели и некоторые осветительные приборы нуждаются в драйвере светодиодов для хорошей работы.

Короткий ответ: при работе с низковольтными светодиодами вам потребуются светодиодные драйверы. А вот о бытовых светодиодных лампочках на 120 вольт этого сказать нельзя.

Типы драйверов светодиодов

Крупный план светодиодной ленты на пластиковой катушке, прикрепленной к преобразователю тока

Каждый из перечисленных здесь драйверов светодиодов работает с особыми электрическими требованиями.

Постоянный ток

Для этого драйвера светодиодов требуется только диапазон выходных напряжений и фиксированная величина выходного тока. Постоянный ток влечет за собой определенный выходной ток, обозначенный в миллиамперах или амперах с набором напряжений, которые зависят от нагрузки/мощности светодиода.

Драйверы постоянного напряжения

Драйверы светодиодов постоянного напряжения для обеспечения фиксированного выходного напряжения наряду с максимальным выходным током. Кроме того, ток этого светодиода обеспечивается регулируемой системой, питаемой от внутреннего драйвера постоянного тока или простых резисторов, встроенных в светодиодный модуль.

Кроме того, им требуется только одно стабильное напряжение, обычно 12 или 24 В постоянного тока.

Драйверы для светодиодов переменного тока

Этот тип драйверов для светодиодов технически работает с лампами накаливания или низковольтными галогенными лампами. Но драйверы светодиодов переменного тока не могут работать с обычными трансформаторами из-за их неспособности обнаруживать низкое напряжение. Следовательно, у них нет трансформаторов с минимальной нагрузкой.

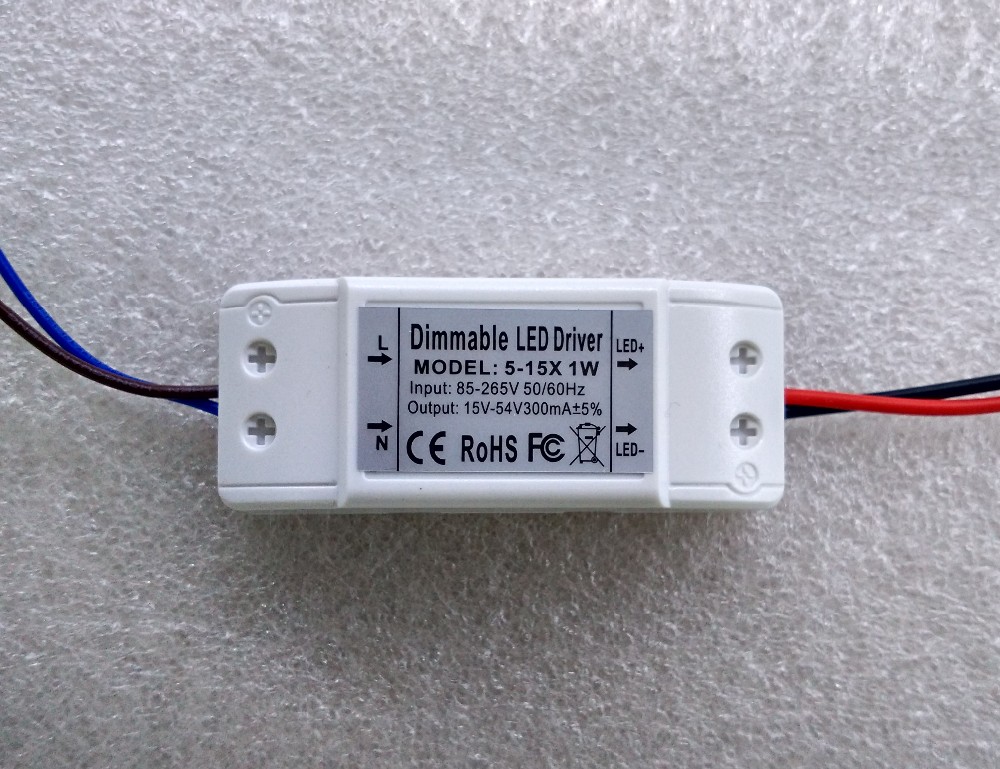

Драйверы для светодиодов с регулируемой яркостью

Эти драйверы для светодиодов позволяют регулировать яркость светодиодных ламп. Кроме того, он позволяет регулировать яркость светодиодов постоянного напряжения. И это достигается за счет уменьшения количества опережающего тока, поступающего на светодиодную лампу.

Применение светодиодных драйверов

Установка специальной светодиодной потолочной лампы с новой технологией

Автомобильные светодиодные драйверы

Качественные автомобильные светодиодные драйверы помогут отличить внутреннее и внешнее освещение вашего автомобиля в различных областях:

  • 18 Информационно-развлекательная система и кластер
  • Передние фары
  • Задние фары и плафоны салона

    • Драйверы светодиодов задней подсветки

    Драйверы светодиодов задней подсветки обычно используют специальную систему затемнения для подсветки ЖК-панели.

    Драйверы светодиодов подсветки

    Драйверы светодиодов подсветки позволяют установить инфракрасное освещение для вашей электроники. Кроме того, это достижимо с мультитопологическим контроллером постоянного тока.

    Драйверы RGB-светодиодов

    Драйверы RGB-светодиодов помогают добавить функцию индикации или анимацию в ваши полихроматические светодиодные массивы. Кроме того, они обычно совместимы с целым рядом стандартных интерфейсов.

    Драйверы светодиодных дисплеев

    Благодаря драйверам светодиодных дисплеев вы можете регулировать определенные цепочки светодиодов с низким и высоким энергопотреблением. Таким образом, эти драйверы работают независимо от того, является ли это масштабным узким пикселем или матричным решением для микро- или мини-светодиодных цифровых дисплеев.

    Как правильно выбрать светодиодный драйвер?

    Драйвер для светодиодных панелей

    Перед выбором драйвера для светодиодов рассмотрите следующие факторы:

    Диммирование постоянным током

    Вы предпочитаете диммируемые светодиоды? Или вы планируете изменить его яркость? Затем выберите блок питания или драйвер с регулируемой яркостью. Почему? Их легко обнаружить по характеристикам источников питания. Кроме того, в таблице спецификаций вы найдете другие сведения, например, типы управления диммером, совместимые с драйверами.

    Требования к питанию

    Потребность в напряжении вашего светильника — это одна из первых вещей, которые следует учитывать. Итак, если для работы вашего светодиода требуется 20 вольт, приобретите драйвер на 20 вольт.

    Таким образом, цель состоит в том, чтобы убедиться, что ваш драйвер получает правильную выходную мощность. И эмпирическое правило; что ваша работа должна находиться в пределах указанного диапазона вашего света.

    Также для драйвера постоянного напряжения можно учитывать диапазон напряжения. Но если у вас есть драйвер постоянного тока, вы можете почувствовать диапазоны как тока, так и напряжения.

    Короче говоря, обратите внимание на напряжение питания предлагаемого светодиодного светильника. Следовательно, убедитесь, что драйвер светодиода принимает входное напряжение светодиода. Таким образом, легко перейти к адекватному выходному напряжению.

    Кроме того, было бы полезно, если бы вы учитывали мощность. Пока вы это делаете, убедитесь, что драйвер имеет более высокую максимальную мощность по сравнению с мощностью света.

    Коэффициент мощности

    Коэффициент мощности помогает рассчитать мощность нагрузки привода, подключенного к электрической сети. И обычно он колеблется между -1 и 1. Итак, стандарт для коэффициента мощности составляет около 0,9.или выше. Другими словами, эффективность водителя тем выше, чем ближе она к единице.

    Безопасность

    Существуют различные стандарты, на которые следует обращать внимание при выборе драйверов светодиодов. Например, у нас есть классы UL 1 и 2. Класс UL 1 предназначен для драйверов с высоковольтным выходом. Водителям этой категории необходимо соблюдать меры предосторожности в приспособлении. Кроме того, он может вместить больше светодиодов, что делает его более эффективным.

    Драйверы UL класса 2 не нуждаются в серьезной защите безопасности на уровне светодиодов. Кроме того, он соответствует условиям стандарта UL1310. Несмотря на то, что этот класс является более безопасным вариантом, он имеет ограничения по количеству светодиодов, которые он может использовать.

    Рейтинг IP — это еще один тип безопасности, который показывает вам, что предлагает кожух водителя. Например, если вы видите рейтинг IP67, драйвер защищен от пыли и временного погружения в воду.

    Эффективность

    Этот фактор важен, так как он говорит вам, какая входная мощность драйвера требуется для питания светодиода. Значение выражается в процентах. Таким образом, вы должны ожидать эффективности между 80-85%.

    Калькулятор драйвера светодиодов

    Рассчитать драйвер светодиода очень просто. Умножьте мощность на 1,2.

    По сути, если у вас есть 10 светодиодных ламп, каждая из которых потребляет по 5 Вт, общая потребляемая мощность составляет 50.

    Итак, чтобы рассчитать драйвер светодиода, вы умножите общую мощность на 1,2.

    Это выглядит так:

    50 x 1,2 = 60.

    Как вы можете видеть, для приведенного выше примера расчетный драйвер светодиода составляет 60 В — необходимый источник питания, необходимый для работы 10 светодиодов.

    Как работает схема драйвера светодиодов?

    Плата драйвера светодиодов с соединительными проводами без корпуса

    Цепь драйвера светодиода начинается с конденсатора переменного тока. Таким образом, конденсатор соединяется с основным источником питания в линию. После этого параллельно конденсатору подключается резистор номиналом 390 кОм.

    Такое расположение помогает разрядить конденсатор при отсутствии питания. После этого еще один резистор номиналом 10 кОм соединяет выпрямитель и основной накопитель. Когда это происходит, двухполупериодный мостовой выпрямитель помогает изменить ток. Затем светодиод преобразует входящее переменное напряжение в постоянное. Затем конденсатор емкостью 4,7 мкФ фильтрует выход мостового выпрямителя. Стабилитрон помогает контролировать работу двухполупериодного мостового выпрямителя. Затем конденсатор на 47 мкФ фильтрует стабилитрон. Итак, отфильтрованный выход Зенера перемещается на светодиод.

    Поиск и устранение неисправностей драйвера светодиодов

    Поиск и устранение неисправностей драйвера светодиодов происходит в случае его преждевременного отказа. В этом случае может потребоваться замена драйвера светодиода.

    Замена драйвера светодиода

    Перед заменой драйвера светодиода убедитесь, что он исправен. Затем убедитесь, что новый драйвер работает точно так же, как и оригинальный. Другими словами, он должен иметь те же характеристики, что и оригинал.

    Таким образом, он впишется в то же пространство и будет работать идеально. Этот шаг необходим, поскольку несоответствие может привести к проблемам с безопасностью или производительностью.

    Как проверить драйвер светодиода?

    Драйвер светодиодов можно протестировать следующими способами:

    С резисторами для нагрузки

    С электронными нагрузками в режиме CV (постоянное напряжение)

    С использованием светодиодов процесс имеет разные минусы.

    Часто задаваемые вопросы

    Каков срок службы светодиодных драйверов?

    Срок службы драйверов светодиодов обычно составляет три года.

    Драйвер светодиода — это то же самое, что и трансформатор?

    Нет. Драйвер светодиода отличается от трансформатора. И это из-за их совместимости нагрузки и выхода. Например, драйверы светодиодов выводят постоянный ток. В то время как трансформаторы выводят переменный ток.

    Можно ли использовать светодиодный драйвер в качестве источника питания?

    Да. Вы можете, если вы получите драйвер светодиода, выходное напряжение которого дает постоянное напряжение.

    РубрикаРазное
