          #include <P16F628A.INC>

            LIST        p=16F628A

            __CONFIG    H’3F10′             ;Конфигурация микроконтроллера





Sec           equ         20h               ;регистры хранения временных данных для

Sec1          equ         21h               ;подпрограмм паузы

Sec2          equ         22h               ;

scetbit       equ         23h               ;регистр счета битов для передачи по протоколу spi

dat_ind       equ         24h               ;регистр хранения данных для передачи по протоколу spi

adr_ind       equ         25h               ;регистр хранения адреса для передачи по протоколу spi

dat_tmp       equ         26h               ;промежуточный регистр данных для передачи по протоколу spi

adr_tmp       equ         27h               ;промежуточный адресный регистр для передачи по протоколу spi

shet          equ         28h               ;вспомогательный регистр счета

data_1        equ         29h               ;начальный регистр хранения данных для вывода на матрицу



#DEFINE       din         PORTB,5           ;линия входа данных драйвера MAX7219

#DEFINE       cs          PORTB,6           ;линия выбора драйвера MAX7219

#DEFINE       clk         PORTB,7           ;линия тактирования драйвера MAX7219



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;



              org         0000h             ;начать выполнение программы с адреса 0000h

              goto        Start             ;переход на метку Start



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Основная программа



Start         movlw       b’01000000′       ;установка выходных защелок порта B

              movwf       PORTB



              movlw       b’00000111′       ;выключение компараторов

              movwf       CMCON



              bsf         STATUS,RP0        ;выбрать 1-й банк

              movlw       b’00011111′       ;настройка линий ввода\вывода порта B

              movwf       TRISB             ;RB0-RB4 на вход, остальные на выход

              bcf         STATUS,RP0        ;выбрать 0-й банк



              call        init_lcd          ;вызов подпрограммы инициализации драйвера(MAX7219)



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Последовательная запись 8-ми байт в регистры ОЗУ, из которых составляется буква ‘R’ на матрице

;запись байтов в регистры ОЗУ производится с помощью косвенной аддресации



met_1         movlw       data_1            ;установка начального адреса регистра для косвенной аддресации

              movwf       FSR               ;

              movlw       b’01111000′       ;запись 1-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000100′       ;запись 2-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000100′       ;запись 3-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01111000′       ;запись 4-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01010000′       ;запись 5-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01001000′       ;запись 6-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000100′       ;запись 7-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00000000′       ;запись 8-го байта в регистр ОЗУ

              movwf       INDF              ;

                                            ;

              call        vivod             ;вызов подпрограммы вывода данных на матрицу

              call        paus_2s           ;вызов подпрограммы паузы 2 сек



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Последовательная запись 8-ми байт в регистры ОЗУ, из которых составляется буква ‘L’ на матрице

;запись байтов в регистры ОЗУ производится с помощью косвенной аддресации



              movlw       data_1            ;установка начального адреса регистра для косвенной аддресации

              movwf       FSR               ;

              movlw       b’01000000′       ;запись 1-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000000′       ;запись 2-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000000′       ;запись 3-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000000′       ;запись 4-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000000′       ;запись 5-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000100′       ;запись 6-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01111100′       ;запись 7-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00000000′       ;запись 8-го байта в регистр ОЗУ

              movwf       INDF              ;

                                            ;

              call        vivod             ;вызов подпрограммы вывода данных на матрицу

              call        paus_2s           ;вызов подпрограммы паузы 2 сек



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Последовательная запись 8-ми байт в регистры ОЗУ, из которых составляется цифра 15 на матрице

;запись байтов в регистры ОЗУ производится с помощью косвенной аддресации



              movlw       data_1            ;установка начального адреса регистра для косвенной аддресации

              movwf       FSR               ;

              movlw       b’00101111′       ;запись 1-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01101000′       ;запись 2-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10101000′       ;запись 3-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00101111′       ;запись 4-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00100001′       ;запись 5-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00100001′       ;запись 6-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00101111′       ;запись 7-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00000000′       ;запись 8-го байта в регистр ОЗУ

              movwf       INDF              ;

                                            ;

              call        vivod             ;вызов подпрограммы вывода данных на матрицу

              call        paus_2s           ;вызов подпрограммы паузы 2 сек



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Последовательная запись 8-ми байт в регистры ОЗУ, из которых составляется узор 1 на матрице

;запись байтов в регистры ОЗУ производится с помощью косвенной аддресации



              movlw       data_1            ;установка начального адреса регистра для косвенной аддресации

              movwf       FSR               ;

              movlw       b’00111100′       ;запись 1-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000010′       ;запись 2-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10111101′       ;запись 3-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10100101′       ;запись 4-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10100101′       ;запись 5-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10111101′       ;запись 6-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000010′       ;запись 7-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00111100′       ;запись 8-го байта в регистр ОЗУ

              movwf       INDF              ;

                                            ;

              call        vivod             ;вызов подпрограммы вывода данных на матрицу

              call        paus_2s           ;вызов подпрограммы паузы 2 сек



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Последовательная запись 8-ми байт в регистры ОЗУ, из которых составляется узор 2 на матрице

;запись байтов в регистры ОЗУ производится с помощью косвенной аддресации



              movlw       data_1            ;установка начального адреса регистра для косвенной аддресации

              movwf       FSR               ;

              movlw       b’11100111′       ;запись 1-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’11000011′       ;запись 2-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10100101′       ;запись 3-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00011000′       ;запись 4-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00011000′       ;запись 5-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10100101′       ;запись 6-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’11000011′       ;запись 7-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’11100111′       ;запись 8-го байта в регистр ОЗУ

              movwf       INDF              ;

                                            ;

              call        vivod             ;вызов подпрограммы вывода данных на матрицу

              call        paus_2s           ;вызов подпрограммы паузы 2 сек



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Последовательная запись 8-ми байт в регистры ОЗУ, из которых составляется узор 3 на матрице

;запись байтов в регистры ОЗУ производится с помощью косвенной аддресации



              movlw       data_1            ;установка начального адреса регистра для косвенной аддресации

              movwf       FSR               ;

              movlw       b’10011001′       ;запись 1-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000010′       ;запись 2-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00100100′       ;запись 3-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10100101′       ;запись 4-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10100101′       ;запись 5-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’00100100′       ;запись 6-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’01000010′       ;запись 7-го байта в регистр ОЗУ

              movwf       INDF              ;

              incf        FSR,F             ;инкремент регистра FSR

              movlw       b’10011001′       ;запись 8-го байта в регистр ОЗУ

              movwf       INDF              ;

                                            ;

              call        vivod             ;вызов подпрограммы вывода данных на матрицу

              call        paus_2s           ;вызов подпрограммы паузы 2 сек

              goto        met_1

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;подпрограмма отправки 8-ми байт данных из регистров ОЗУ на драйвер MAX7219



vivod         movlw       . 8                ;запись счетчика циклов

              movwf       shet              ;

              movlw       data_1            ;установка начального адреса регистра для косвенной аддресации

              movwf       FSR               ;

              movlw       .1                ;запись начального адреса для обращению к регистрам MAX7219 в

              movwf       adr_ind           ;адресный регистр adr_ind

viv_1         movf        INDF,W            ;копирование содержимого из регистра ОЗУ в регистр

              movwf       dat_ind           ;данных (dat_ind) для отправки на драйвер MAX7219

              call        send              ;вызов подпрограммы отправки пакета данных на драйвер

              incf        FSR,F             ;инкремент регистра FSR

              incf        adr_ind,F         ;инкремент регистра adr_ind

              decfsz      shet,F            ;декремент счетчика циклов

              goto        viv_1             ;счетчик не равен нулю: переход на метку viv_1

              return                        ;счетчик равен нулю: выход из подпрограммы



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Подпрограмма инициализации драйвера(MAX7219)



init_lcd      call        pauslcd           ;вызов подпрограммы паузы 2 мс

              movlw       0x0F              ;выключить тестовый режим

              movwf       adr_ind           ;

              movlw       0x00              ;

              movwf       dat_ind           ;

              call        send              ;



              movlw       0x0C              ;включить драйвер в рабочий режим

              movwf       adr_ind           ;

              movlw       0x01              ;

              movwf       dat_ind           ;

              call        send              ;



              movlw       0x0A              ;установить интенсивность свечения 15/32

              movwf       adr_ind           ;

              movlw       0x07              ;

              movwf       dat_ind           ;

              call        send              ;



              movlw       0x09              ;отключить декодирование для всех индикаторов

              movwf       adr_ind           ;

              movlw       0x00              ;

              movwf       dat_ind           ;

              call        send              ;



              movlw       0x0B              ;использовать 8 индикаторов

              movwf       adr_ind           ;

              movlw       0x07              ;

              movwf       dat_ind           ;

              call        send              ;

              return                        ;выход из подпрограммы



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;Подпрограмма отправки 2-х байт (пакета данных) на драйвер (MAX7219) по протоколу SPI



send          bcf         cs                ;Сбросить линию выбора драйвера CS

              movlw      . 8                 ;Отправка содержимого адресного байта adr_ind на драйвер

              movwf      scetbit            ;

              movf       adr_ind,W          ;копирование данных для передачи в промежуточный регистр

              movwf      adr_tmp            ;

povtor        bcf        clk                ;

              btfsc      adr_tmp,7          ;

              bsf        din                ;

              btfss      adr_tmp,7          ;

              bcf        din                ;

              bsf        clk                ;

              rlf        adr_tmp,F          ;

              decfsz     scetbit,F          ;

              goto       povtor             ;



              movlw      .8                 ;Отправка содержимого байта данных dat_ind на драйвер

              movwf      scetbit            ;

              movf       dat_ind,W          ;копирование адреса для передачи в промежуточный регистр

              movwf      dat_tmp            ;

povtr1        bcf        clk                ;

              btfsc      dat_tmp,7          ;

              bsf        din                ;

              btfss      dat_tmp,7          ;

              bcf        din                ;

              bsf        clk                ;

              rlf        dat_tmp,F          ;

              decfsz     scetbit,F          ;

              goto       povtr1             ;

              bcf        clk                ;

              bsf        cs                 ;установить в 1 линию выбора драйвера CS

              return                        ;выход из подпрограммы



;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;



pauslcd       movlw       . 4                ;подпрограмма пауза 2 мс

              movwf       Sec1              ;

p2            movlw       .166              ;

              movwf       Sec               ;

p1            decfsz      Sec,F             ;

              goto        p1                ;

              decfsz      Sec1,F            ;

              goto        p2                ;

              return                        ;выход из подпрограммы



paus_2s       movlw       .10               ;подпрограмма пауза 2 сек

              movwf       Sec2              ;

p_3           movlw       .255              ;

              movwf       Sec1              ;

p_2           movlw       .255              ;

              movwf       Sec               ;

p_1           decfsz      Sec,F             ;

              goto        p_1               ;

              decfsz      Sec1,F            ;

              goto        p_2               ;

              decfsz      Sec2,F            ;

              goto        p_3               ;

              return                        ;выход из подпрограммы



              end                           ;конец всей программы

                                            ;

Драйвер семисегментных индикаторов MAX7219/MAX7221.

Драйвер семисегментных индикаторов MAX7219/MAX7221.

Микросхемы MAX7219 и MAX7221 предназначенs для управления 8-ю семисегментными светодиодными индикаторами, либо светоизлучающими матрицами 8х8 с общим катодом. В микросхеме реализован принцип динамической индикации. Управление работой производится по трехпроводной последовательной  шине. Модель  MAX7221 совместима со стандартами SPI™, QSPI™, и Microwire™. Областью применения данных микросхем является построение многоразрядных индикаторов, шкальных индикаторов, графических дисплеев, управление светодиодными матрицами.

Электрические характеристики.

Напряжение питания 4.0 – 5.5В

Минимальный потребляемый ток без индикации 150мкА

Частота обновления дисплея 500-1300Гц

Ток одного сегмента индикатора 30-45мА

Управление микросхемой.

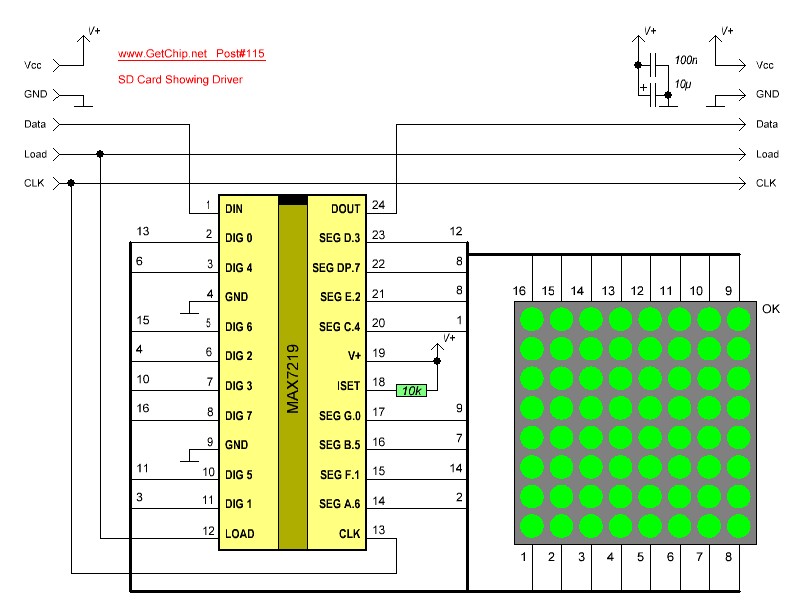

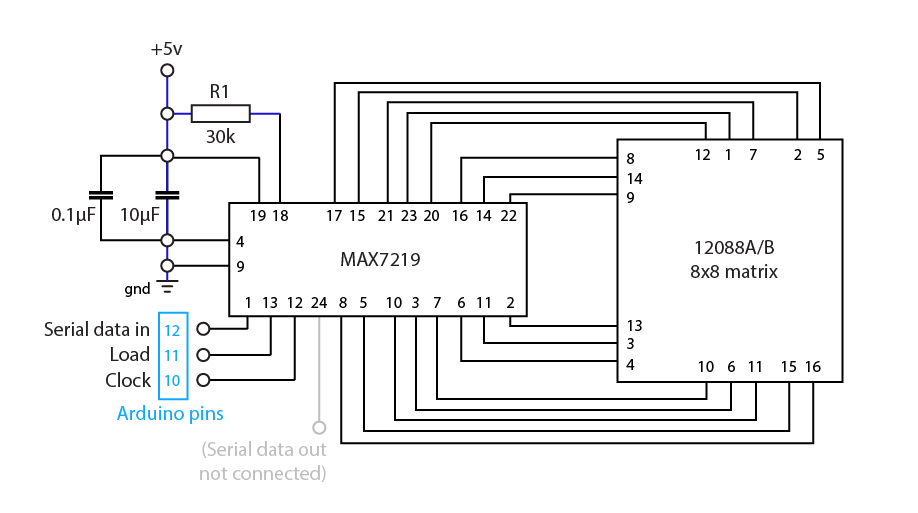

Типовая схема включения



Для загрузки данных в микросхему используется последовательный пакет длиной 16 бит. Младшие 8 бит являются информационными, следующие 4 задают номер регистра микросхемы, старшие 4 не используются. Первым передается старший бит.

D15

D14

D13

D12

D11

D10

D9

D8

D7

D6

D5

D4

D3

D2

D1

D0

Не используется

Регистр

Данные

Адреса регистров

Регистр

Адрес

HEX CODE

D15-D12

D11

D10

D9

D8

Нет операции

х

0

0

0

0

X0

Индикатор 0

х

0

0

0

1

X1

Индикатор 1

х

0

0

1

0

X2

Индикатор 2

х

0

0

1

1

X3

Индикатор 3

х

0

1

0

0

X4

Индикатор 4

х

0

1

0

1

X5

Индикатор 5

х

0

1

1

0

X6

Индикатор 6

х

0

1

1

1

X7

Индикатор 7

х

1

0

0

0

X8

Режим декодирования

х

1

0

0

1

X9

Интенсивность

х

1

0

1

0

XA

Рабочие индикаторы

х

1

0

1

1

XB

Гашение

х

1

1

0

0

XC

Тест индикаторов

х

1

1

1

11

XF

Режим декодирования

Микросхема MAX7219 может работать в двух режимах – декодирования BCD кода или непосредственной установки каждого сегмента. Имеется возможность установки режима для отдельных индикаторов. Делается это с помощью регистра режима декодировании. При записи в этот  регистр, каждый разряд отвечает за отдельный семисегментный индикатор (одну цифру). Если в регистр записаны все 0, тогда декодирование не производится. Некоторые возможные варианты данных, для записи в регистр декодирования приведены в таблице.

Режим декодирования

D7

D6

D5

D4

D3

D2

D1

D0

HEX CODE

Нет декодирования

0

0

0

0

0

0

0

0

00

Декодирование в индикаторах 0-3.

0

0

0

0

1

1

1

1

0F

Декодирование во всех индикаторах

1

1

1

1

1

1

1

1

FF

Интенсивность свечения.

MAX7219/7221 позволяет задавать интенсивность свечения индикаторов, путем изменения скважности импульсов, реализующих режим динамической индикации. Для этого в соответствующий регистр заносится нужное значение. Для записи используются только 4 младших бита данных.

Соотношение цикла

D4-D7

D3

D2

D1

D0

HEX CODE

MAX7219

MAX7221

1/32

1/16

x

0

0

0

0

X0

3/32

2/16

x

0

0

0

1

X1

5/32

3/16

x

0

0

1

0

7/32

4/16

x

0

0

1

1

X3

9/32

5/16

x

0

1

0

0

X4

11/32

6/16

x

0

1

0

1

X5

13/32

7/16

x

0

1

1

0

X6

15/32

8/16

x

0

1

1

1

X7

19/32

9/16

x

1

0

0

0

X8

17/32

10/16

x

1

0

0

1

X9

21/32

11/16

x

1

0

1

0

XA

23/32

12/16

x

1

0

1

1

XB

25/32

13/16

x

1

1

0

0

XC

27/32

14/16

x

1

1

0

1

XD

29/32

15/16

x

1

1

1

0

XE

31/32

15/16

x

1

1

1

1

XF

Использование индикаторов

При работе микросхемы MAX7219 и MAX7221 позволяют использовать не все 8 индикаторов, а только необходимое количество. При этом отсчет начинается с 0 индикатора. Для задания используется 3 младших байта данных.

Индикатор

D3-D7

D2

D1

D0

HEX CODE

0

x

0

0

0

X0

0,1

x

0

0

1

X1

0,1,2

x

0

1

0

X2

0,1,2,3

x

0

1

1

X3

0,1,2,3,4

x

1

0

0

X4

0,1,2,3,4,5

x

1

0

1

X5

0,1,2,3,4,5,6

x

1

1

0

X6

0,1,2,3,4,5,6,7

x

1

1

1

X7

Тест дисплея

При записи в регистр теста единицы в младший разряд, микросхема включает все индикаторы. Это позволяет проверить работоспособность схемы и LED индикаторов.

Каскадирование индикаторов

Микросхемы MAX7219/7221 допускают каскадное включение. При этом информация передается последовательно из микросхемы в микросхему. Для целей недопущения искажения индикации, может быть использован регистр – Нет операции.  При его задействовании микросхемы не производят никаких действий с индикаторами.

Выбор резистора Rset.

Для задания тока через отдельный сегмент, используется вход ISET, к которому подключается резистор Rset. Выбрать номинал резистора в кОм можно по таблице:

Ток через сегмент (мА)

Напряжение питания индикатора (В)

1.5

2.0

2. 5

3.0

3.5

40

12.2

11.8

11.0

10.6

9.69

30

17.8

17.1

15.8

15.0

14.0

20

29. 8

28.0

25.9

24.5

22.6

10

66.7

63.7

59.3

55.4

51.2

Еще по теме:

Модуль семисегментных индикаторов

Работа с драйвером индикаторов MAX7219

You have no rights to post comments

Микросхема MAX7219 драйвер светодиодных индикаторов купити в Києві та Україні

Шановні покупці, усі замовлення обробляються в порядку черги.
Термін переміщення замовлення зі складу в офіс 2 години.

Каталог

  • Новинки магазину
  • Подарункові сертифікати, сувеніри
  • Arduino контролери
    • Контролери Arduino (оригінал, Італія)
    • Контролери Arduino (Китай)
    • Arduino для розробників
    • Корпуса для контролерів Arduino
    • Набори на основі контролерів Arduino
  • Міні-компьютери
    • Asus Tinker Board
    • Raspberry Pi
    • NVIDIA
    • Orange Pi
    • LattePanda
    • Odroid
    • BeagleBone
    • Coral
    • FriendlyARM
    • Pine 64
  • Raspberry Pi
    • Міні-комп’ютери Raspberry Pi
    • Набори Raspberry Pi
    • Дисплеї
    • Корпуси
    • Охолодження
    • Периферія, розширення
    • Блоки живлення для Raspberry
    • WiFi та GSM
    • Відеокамери
    • Звук
    • Література по Raspberry
  • Засоби розробки, програматори
    • M5Stack
    • AVR
    • BBC micro:bit
    • Програматори
    • STM32 Discovery
    • STM32 Nucleo
    • STM8, STM32
    • ESP8266, ESP32
    • FPGA
    • Teensy
    • Bluetooth
    • LoRa
    • Інше
    • Texas Instruments
    • NXP
  • Карти пам’яті SD, Флешки
  • Набори (DIY Kits), конструктори
    • M5Stack
    • Освітні STEM набори Arduino
    • Освітні набори Raspberry Pi
    • Освітні STEM набори Micro:bit
    • Набори Arduino (Розумний Дім, Природа)
    • «Практична електроніка»
    • Освітні набори «Амперка»
    • Радіоконструктори
    • Конструктори «Зроби сам»
    • Набори радіодеталей
    • Набори компонентів
  • RF, Wi-Fi, Bluetooth, GSM, GPS, FM, XBee
    • Антенны
    • RFID, NFC
    • Wi-Fi ESP8266, ESP32
    • Wi-Fi
    • GSM, GPRS
    • Bluetooth
    • Радіомодулі
    • XBee та інші *Bee
    • GPS
    • FM
  • SONOFF Розумний будинок
    • Wi-Fi вимикачі
    • Wi-Fi вимикачі настінні
    • Wi-Fi розумні розетки
    • Wi-Fi освітлення
    • Датчики
    • Wi-Fi камери
    • Корпуси
  • Метеостанції
  • Плати розширень, модулі, шилди
    • Силові
    • Комунікаційні
    • Прототипування
    • Відображення інформації
    • Переферійні
    • GPS модулі
    • Audio, звук, голос, mp3
    • Інші
  • TFT, LCD, OLED, E-Ink дисплеЇ
    • TFT дисплеї (HDMI)
    • TFT дисплеї в корпусі (HDMI, VGA, AV)
    • TFT дисплеї (модулі, шилди)
    • TFT HMI панелі Nextion
    • LCD дисплеї
    • OLED дисплеї
    • E-Ink
  • Audio, Звук, mp3
    • Відтворення
    • Запис
    • Підсилювання
    • Динаміки
    • Мікрофони
  • Датчики
    • Звук, ультразвук
    • Освітлення, ІЧ, вогонь, ультрафіолет
    • Рух, відстань
    • Температура, вологість
    • Акселерометри, гіроскопи
    • Напруга, струм
    • Газ, дим, пил, повітря
    • Тиск
    • Для рідини
    • Ph, хімічний аналіз
    • Механічний вплив
    • Індуктивні датчики
    • Магнітне поле
    • Медицина, здоров’я
    • Інше
  • Робототехніка
    • Роботи на колесах
    • Роботи гусеничні
    • Роботи крокуючі
    • Роботи-маніпулятори
    • Робо-платформи
    • Міжплатні стійки
    • Шестерні, пассіки, втулки, кронштейни
    • Колеса
    • Інше
  • Радіокеровані іграшки, STEM-конструктори
  • Мотори, крокові двигуни, сервомотори, драйвера
    • Сервомотори
    • Цифрові сервоприводи
    • Крокові двигуни
    • Лінійні приводи актуатори
    • Мотори
    • Мотори для авіа-моделей
    • Драйвери та контролери
    • Інше
  • Насоси, помпи, електромагнітні клапани
  • Кабелі, дроти, перехідники, шнури живлення, хаби
    • Дроти монтажні, кабелі
    • Кабель AWG
    • 220В
    • USB
    • USB-хаби
    • HDMI
    • Ethernet
  • Макетування
    • Безпаєчні макетні плати
    • Макетні плати під пайку
    • Стеклотекстоліт
    • Дроти, перемички
    • Кнопки, клавіатури
  • Роз’єми, конектори, клемники
    • Роз’єми низковольтні DC
    • Роз’єми USB
    • Роз’єми
    • Роз’єми XH
    • Конектори
    • Конектори Dupont
    • Конектори PLS, PBS
    • Клемники
    • ВЧ-Роз’єми та перехідники BNC
    • SMA Роз’єми та перехідники
  • Радіодеталі
    • Напівпровідники
    • Мікроконтролери
    • Резистори
    • Резистори змінні
    • Резистори підлаштування
  • Реле
    • Електромеханічні
    • Твердотільні
    • Пристрої на базі реле
  • Генератори сигналів
  • Вимикачі, перемикачі, кнопки, дистанційні перемикачі
    • Вимикачі, перемикачі
    • Дистанційні вимикачі
    • Кнопки
    • Концевики
  • Конвертори, перетворювачі
    • USB — UART — TTL
    • RS232, RS485, DB9
    • Відео, VGA, HDMI, DVI
    • Перетворювачі рівней
    • Інше
  • LED освітлення, фонарики
  • Світлодіоди світлодіодні індикатори, лазери
    • Світлодіоди
    • Світлодіодні модулі
    • Світлодіодні індикатори
    • Світлодіодні ленти
    • Світлодіодні стрічки (периферія)
    • Контролери і драйвери світлодіодів
    • Лазери
  • Джерела живлення, подовжувачі
    • Блоки живлення
    • Блоки живлення негерметичні
    • Модулі живлення
    • Лабораторні блоки живлення
    • Портативні батареї Powerbank
    • Сонячна енергія, генератори
    • Кабеля живлення, перехідники
    • Мережеві фільтри-подовжувачі
    • Інше
  • Перетворювачі напруги, стабілізатори, димери
    • Стабілізатори напруги
    • Перетворювачі підвищуючі
    • Перетворювачі понижуючі
    • Перетворювачі двонаправлені
    • Силові ключі, регулятори потужності
  • Зарядні пристрої, зарядні модулі
    • Зарядні пристрої
    • Разрядні пристрої
    • Зарядні пристрої мережеві
    • Зарядні пристрої (модулі)
  • Пристрої введення, клавіатури, джойстики
  • Акумулятори, батарейки, батарейні відсіки
    • Акумулятори Li-Po
    • Акумулятори Li-Po (форматні)
    • Акумулятори NiMH
    • Акумулятори Li-Ion, 18650
    • Акумулятори Гелеві
    • Батарейки
    • Тестери батарей та акумуляторів
    • Батарейні відсіки 18650
    • Батарейні відсіки AA
    • Батарейні відсіки AAA
    • Батарейні відсіки інші
  • Деталі для літаючих апаратів
    • Телеметрія
    • Польотні контролери
    • Радіо апаратура, приймачі
    • Регулятори ходу ESC
    • Рами, шасі, корпуси
    • Гвинти й пропелери
    • Мотори
    • GPS і компас
    • FPV
    • Роз’єми, коннектори
    • Проводи, кабелі, перехідники
    • Датчики струму, BECи
    • Інше
  • Охолодження
    • Вентилятори 30×30
    • Вентиляторb 40×40
    • Вентилятори 50×50
    • Вентилятори 60×60
    • Вентилятори 70×70
    • Вентилятори 80×80
    • Вентилятори 90×90
    • Вентилятори 120×120
    • Радіатори
    • Термопасти, теплопровідні клеї
  • Інструменти, обладнання
    • Клеї
    • Кусачки, бокорізи, пасатижі
    • Ножі, скальпелі, ножиці
    • Викрутки, ключі
    • Пінцети, набори для ремонту
    • Шуруповерти, дрилі, свердла
    • Мультитул
    • Клеєві пістолети
    • Ізолента, скотч, термоусадка
    • Лінійки, рулетки
    • Кліщі (обтиск, опресовування), знімачі ізоляції
    • Набори компонентів
    • Інші інструменти
  • Паяльне обладнання
    • Паяльники і набори
    • Паяльні станції
    • Фени, газові горілки и паяльники
    • Паяльні аксесуари
    • Флюси, паяльні пасти
    • Припій
    • Жала для паяльників
    • Інші паяльні витратні матеріали
  • Касетниці, органайзери, сортовики
  • Вимірювальні прилади, мультиметри, осцилографи, вимірювальні модулі
    • Мультиметри (тестери)
    • Осцилографи
    • Щупи, затискачі
    • Вимірювальні модулі
    • Тестери елементів, кабелів
    • Температура
  • Готові пристрої
  • 3D принтери і ЧПУ
    • Підшипники полімерні
    • Підшипники лінійні
    • Підшипники радіальні
    • Вали, муфти, гайки
    • Концеві опори
    • Підшипники фланцеві
    • Шківи, ремені
    • Електроніка
    • Двигуни
    • Драйвери
    • Екструдери, Столи
    • Охолодження
  • 3D пластик Monofilament
    • ASA
    • ABS
    • PLA
    • coPET
    • HIPS
    • ELASTAN
    • SAN
    • PET
    • PBT
  • 3D пластик Plexiwire Filament
    • ABS
    • ABS+
    • PLA
    • FLEX
    • NYLON
  • Термопластик полікапролактон для ліплення
  • 3D Ручки
  • Магніти неодимові
    • Прямокутні
    • Круглі
    • Кріпильні
    • Кільця
  • Інше
  • Література
  • Розпродаж
  • Корпуси універсальні, ніжки
    • Корпуси
    • Ніжки для корпусів
  • Xiaomi
  • Архівні товари

Arduino Arduino Original ARM AVR bluetooth CPLD dc-dc DISCOVERY DIY ESP32 ESP8266 Ethernet FPGA FPV GPS GSM IR LCD LED LoRa Micro:Bit MSP Nucleo NXP Odroid OrangePi PIC Raspberry Pi RFID RTC SD card servo Sonoff STEM STM32 TFT LCD WiFi XBee Zigbee Драйвер Зарядний Іграшка виміри інструмент Книги конектори Корпус Набір KIT перехідник Живлення реле Кроковий

Статьи →

Українізація бібліотеки Adafruit_GFX_Library для матриць MAX7219 та LCD

Для виводу текстової інформації на саморобний блок світлодіодних матриць з загальним анодом в середовищі Arduino рідною мовою я стикнувся з проблемою, що та бібліотека LedContorl, якою я зазвичай користуюсь, неспроможна здійснити обертання на заданий кут →

Реєстратор параметрів вологості та температури

Добрий день. Виникла необхідність в вимірюванні вологості та температури в приміщенні протягом дня з одночасним їх записом для подальшої →

Плазмофон

Мы настолько привыкли к высоким технологиям, что забываем о простых физических явлениях и механизмах. А ведь на всём простом строится что-то →

Автоматичний кран для води на Arduino своїми руками

Доброго дня, хочу розповісти Вам про виготовлення корисного пристрою – автоматичного крану для води на Arduino. →

Приклад використання датчика температури DS18B20 з Raspberry Pi за допомогою Python

У цьому маленькому туторіалі показано як без допомоги сторонніх бібліотек працювати на мові Python в OS Linux з датчиком температури DS18B20 від Maxim Integrated який працює на шині даних →

Головна  »  Архівні товари

код: ACB308

Архивный товар, который больше не продается в нашем магазине.

голосовать

Микросхемы имеют следы использования (потертый корпус и погнутые контакты), чипы проверены на работоспособность.

Микросхема MAX7219 – драйвер в DIP-корпусе, применяется для управления 7-сегментными индикторами или светодиодными матрицами (с общим катодом), светодиодными линейками или просто отдельными светодиодами. Максимум можно подключить по 64 светодиода или, соответственно, по восемь семисегментных индикаторов.

Драйвер управляется по интерфейсу SPI (режим 0), поддерживая частоту работы интерфейса до 10 МГц. Микросхема MAX7219 имеет три линии, по которым осуществляется передача в последовательном коде необходимой информации. Линия DIN используется для информационного сигнала, CLK – тактового, а LOAD – разрешает принимать данные. Имеется еще одна линия DOUT, использовать которую можно как выход данных при последовательном соединении нескольких микросхем.

Характеристики:

  • Напряжение питания: 4.0 — 5.5 В
  • Минимальный потребляемый ток без индикации: 150 мкА
  • Частота обновления: 500-1300 Гц
  • Макс.ток одного сегмента: 45 мА

Ссылки:

  • Схема включения
  • Даташит

Відгуки покупців про Микросхема MAX7219 драйвер светодиодных индикаторов

немає жодного відгуку

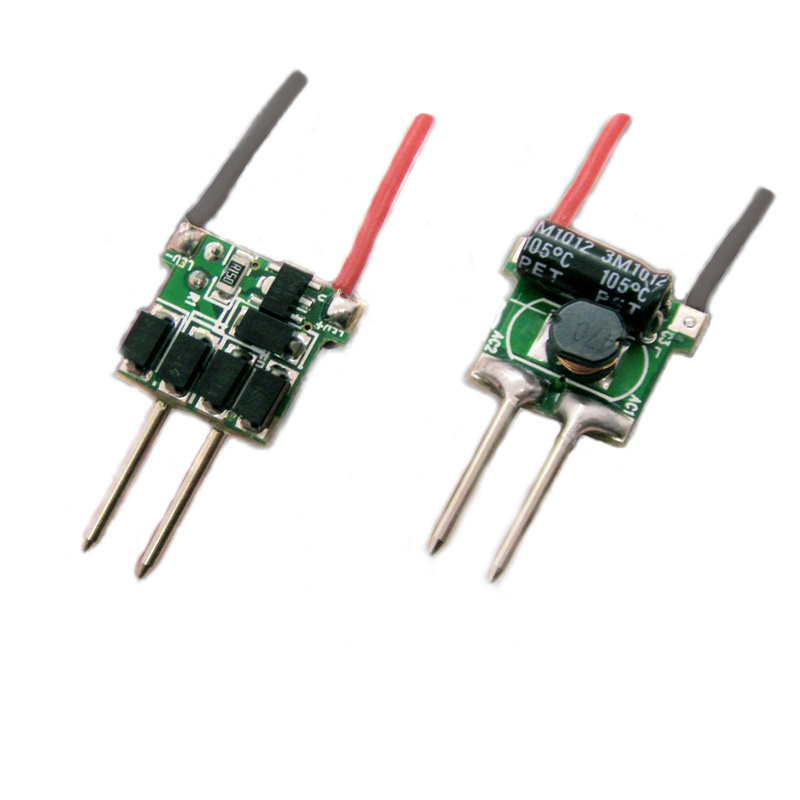

Драйверы для светодиодов

— Phihong, Mean Well, MagTech, LUXdrive и др.

Главная > Драйверы светодиодов

Сортировать по: Наилучшее соответствие

Вам понадобится драйвер светодиода постоянного тока для регулирования тока между источником питания и мощным светодиодом. Драйвер светодиода преобразует ваш источник питания в постоянный ток с переменным напряжением, подходящим для светодиодных ламп, не позволяя току превышать максимальный номинальный ток светодиода. Это защитит ваш светодиод и обеспечит необходимую мощность. Наш большой выбор драйверов содержит драйверы постоянного тока с широким диапазоном выходов, а также драйверы и компоненты для приложений с диммированием и без диммирования. Мы предлагаем светодиодные драйверы от ведущих брендов, таких как: Phihong, Recom, Mean Well, MagTech и LUXdrive. Подробнее о драйверах светодиодов см. ниже.

LUXdrive

Вход низкого напряжения ~ Выход постоянного тока

Mean Well

Вход линейного напряжения ~ Выход постоянного тока

Phihong

Источники питания переменного тока для светодиодов

Recom

Вход переменного тока ~ Выход постоянного тока от Recom

MagTech

Вход высокого напряжения ~ Выход постоянного тока

Вход постоянного тока

Вход постоянного тока ~ Выход постоянного тока

Вход переменного тока

Вход переменного тока ~ Выход постоянного тока

Trustpilot

Описание функций драйвера светодиодов

Использование драйвера светодиодов имеет решающее значение для предотвращения повреждения светодиодов. Прямое напряжение светодиодов изменяется в зависимости от их температуры; по мере повышения температуры прямое напряжение уменьшается, в результате чего светодиод потребляет больше тока. Диод будет продолжать нагреваться и потреблять больше тока, пока не сгорит, этот процесс называется «тепловым разгоном». Использование драйвера светодиодов постоянного тока предотвращает тепловой разгон за счет компенсации изменений прямого напряжения при регулировании и подаче постоянного тока на светодиоды.

Вход напряжения

Наш выбор драйверов светодиодов можно разделить на две категории: вход переменного или постоянного тока. Драйверы с входом переменного тока или «автономные» драйверы принимают напряжение от 110 до 277 В переменного тока, в то время как драйверы с входом постоянного тока чаще всего принимают от 3 до 32 В постоянного тока. В большинстве случаев рекомендуется использовать драйвер с низковольтным входом постоянного тока. Даже если вы используете высоковольтную сеть переменного тока, драйверы постоянного тока с более низким напряжением идеально подходят, поскольку они очень эффективны и надежны. У них также есть больше возможностей для диммирования и выходного тока. Имейте в виду, что использование низковольтного входного драйвера с высоковольтным входом переменного тока требует дополнительного импульсного источника питания.

Постоянный выходной ток

Все наши драйверы для светодиодов обеспечивают постоянный выходной ток, но вы должны понимать характеристики светодиодов и выбирать правильный уровень выходного тока для соответствующего светодиода. Общие выходные токи для наших драйверов: 350 мА, 500 мА, 700 мА, 1000 мА, 1400 мА и 2100 мА. На всех наших страницах со светодиодами вы найдете минимальные и максимальные токи возбуждения. Это упрощает выбор драйвера с безопасным выходом для выбранного вами светодиода.

Драйверы диммируемых светодиодов

Драйверы светодиодов с входом переменного и постоянного тока могут иметь параметры затемнения, наиболее распространенными являются 0–10 В. Драйверы входа постоянного тока, как правило, обеспечивают более линейное затемнение, имеют меньше проблем с мерцанием и предоставляют более широкий спектр опций. Тем не менее, мы видим отличные результаты с новыми драйверами Magtech с диммированием ELV. Эти драйверы работают с диммерами ELV с задним фронтом, которым не требуется внешний источник 10 В постоянного тока.

Полное руководство по выбору драйвера светодиодов

При выборе правильного драйвера светодиодов вам в первую очередь нужно знать, что вы ищете. Это похоже на поиск подходящего инструмента для работы: вам нужно знать, с чем вы работаете и что вам нужно в инструменте (драйвере). Всегда есть много соображений и вопросов, например: Сколько светодиодов я могу использовать? И что мне нужно для Силы? Чтобы упростить процесс выбора драйвера для светодиодов, мы опубликовали подробное руководство: «Знакомство с драйверами для светодиодов и выбор правильного драйвера».



Нужно ли мне использовать светодиодный драйвер?

Что делает драйвер светодиодов?

Если в вашем светодиодном проекте используется какой-либо светодиод, более мощный, чем простой индикаторный светодиод, тогда да, требуется какой-то драйвер светодиода! Мы опубликовали статью о том, почему драйвер светодиода необходим для питания светодиодов

Драйверы светодиодов

отличаются от стандартных блоков питания тем, что выдают фиксированный ток вместо фиксированного напряжения. Выходное напряжение драйвера светодиодов с постоянным током будет изменяться по мере необходимости для поддержания желаемого выходного тока. Прямое падение напряжения на переходах светодиодов изменяется в зависимости от температуры, что делает необходимым драйвер постоянного тока. Без источника постоянного тока высок риск теплового разгона и полного отказа.

Как запитать драйвер светодиода

Пример настройки светодиода и драйвера светодиода:

Наиболее эффективным способом питания драйвера светодиода является низковольтный источник постоянного тока (DC). Импульсный источник питания (настольный) или источник питания идеально подходят, однако, если ваше приложение не позволяет, мы также предлагаем автономные светодиодные драйверы постоянного тока (вход 120 В переменного тока).

Вы хотите запустить последовательно 3 светодиода Cree XP-G2 с током 1400 мА от низковольтного источника постоянного тока. Драйвер LUXdrive A009-D-V-14000 BuckBlock принимает напряжение от 10 до 32 В постоянного тока и выдает 1400 мА. Чтобы обеспечить достаточную мощность, входное напряжение драйвера должно быть больше, чем прямое падение напряжения трех последовательно соединенных светодиодов. Светодиод Cree XP-G2 при токе 1400 мА имеет прямое напряжение 3,1 В постоянного тока, а 3,1 x 3 светодиода = 9..3 В постоянного тока. Обычный размер батареи и источника питания составляет 12 В постоянного тока, что было бы идеальным выбором. Окончательная проверка заключается в том, чтобы убедиться, что ваш блок питания может поддерживать мощность. Уравнение: Вт=Ампер X В постоянного тока. В этом случае 1,4 А умножить на 9,3 В постоянного тока = 13,02 Вт.

Драйверы для светодиодов постоянного тока BuckPuck

Главная > Светодиодные драйверы > Люксдрайв

Другие изображения

Обычная цена: 14,10 $

Цена продажи: 12,82 $

Вы экономите: 1,28 $

АРТИКУЛ №: 0302x-D-x-xxxx

объемные скидки

ПК

% скин. *

БЕСПЛАТНАЯ ДОСТАВКА при заказе менее 13 унций — НЕТ МИНИМАЛЬНОЙ
LEDSupply НЕ получает прибыль от доставки или обработки вашего заказа!

Заказы, полученные до 15:00 по восточному поясному времени, будут надежно упакованы и быстро отправлены в тот же рабочий день. Если ваш заказ НЕ будет отправлен в тот же рабочий день, LEDSupply предложит скидку 5% на следующий заказ.

Все заказы ДОСТАВЛЯЮТСЯ ИЗ:

296 Beanville Road
Randolph, Vermont 05060

См. соответствующие карты ЗОНЫ ниже для КОНКРЕТНОГО времени доставки в ваше местоположение:

Любой заказ, который не соответствует условиям бесплатной доставки, по умолчанию будет включать скидку эквивалентны предложению о бесплатной доставке.

Предлагаемая доставка предназначена для предоставления самых разнообразных вариантов доставки по самой низкой цене:

  • БЕСПЛАТНАЯ ДОСТАВКА Первым классом USPS для заказов до 13 унций
  • $ 11,99 2-дневная доставка на заказы в размере 2 фунтов
  • $ 10,99. 2 фунта
  • Тарифы в режиме реального времени рассчитываются для всех международных отправлений
  • *Базовая ставка + 1,99 долл. США/фунт для заказов весом более 2 фунтов

    • Карта зон приоритетной доставки USPS:

    FedEx Зоны Зоны Зона доставки:

    Зона зоны доставки UPS. Express

    CALC

    Описание продукта

    Выходной ток (мА): 350, 500, 700 и 1000 Диапазон входного напряжения (пост.): 5–32 В ДС
    Тип подключения: Pin SIP или провода Соответствует: RoHS
    Диммирование: 0–5 В Защита выхода: Короткое замыкание и обрыв цепи
    Защита входа: Обратная полярность Малый форм-фактор: 0,83 дюйма (Д) X 0,83 дюйма (Ш) X 0,43 дюйма (В)
    Управление потенциометром: 0-100% Интенсивность Внешнее управление: Аналоговое/цифровое управление интенсивностью (TTL-совместимость)
    Эффективность: 90% Дополнительное управление: Встроенная регулировка дифферента (40-100%) и потенциометр 5K

    Описание

    Произведенные в США LuxDrive™ серии 3021 (штырьковое соединение) и 3023 (проводное соединение) BuckPucks — это сверхкомпактные, эффективные, надежные и простые в использовании драйверы светодиодов постоянного тока, что делает их идеальным выбором для питания всех типы светодиодных матриц высокой яркости и большой мощности. BuckPuck является автономным и спроектирован таким образом, чтобы его мощность согласовывалась с электрическими характеристиками светодиода (светодиодов). Это позволяет избежать повреждения или теплового разгона светодиода, поскольку BuckPuck компенсирует изменения прямого напряжения, обеспечивая при этом постоянный ток на светодиод.

    Соединение и монтаж

    BuckPuck доступен со штыревыми или проволочными выводами. В серии 3021 используется 7-контактное соединение SIP для сквозного монтажа на печатной плате или для использования с дополнительным жгутом проводов, а в серии 3023 используются 6-дюймовые провода 24AWG.

    Управление и диммирование

    Драйверы светодиодов BuckPuck обладают высокой эффективностью и не требуют для работы внешних токоограничивающих резисторов или дополнительного радиатора. Для приложений, где требуется мигание или стробирование светодиодов, BuckPuck 3021/3023 включает быстродействующую схему измерения тока, а также опциональное внешнее затемнение (0–100%) и встроенную регулировку подстройки (40–110°). % 3021 Только BuckPuck). Включены внешний аналоговый регулятор напряжения постоянного тока, управление включением/выключением логического уровня TTL/CMOS и встроенный регулируемый источник опорного напряжения 5 В, обеспечивающий выход для питания логической схемы или микропроцессора, что устраняет необходимость в дополнительном источнике питания.

    BuckPuck модели ‘P’ с потенциометром: Модель 03023-D-E-xxxP имеет потенциометр 5k, уже прикрепленный вместе с другими проводами. Эта версия позволяет очень легко управлять светом для вашей небольшой системы освещения!

    Несмотря на то, что BuckPuck указан как диммер 0-5В, он был разработан для работы с диммером LUXdrive 0-10В!

    Выход постоянного тока:

    Все версии BuckPuck 3021 и 3023 доступны с выходами 350 мА, 500 мА, 700 мА и 1000 мА.

    Номера деталей, изображения и примечания

    Для определенных изображений и номеров деталей выберите параметры, и номер детали и изображение изменятся автоматически; более подробная информация включена в спецификации и документацию ниже, но не стесняйтесь обращаться к нам, если у вас возникнут дополнительные вопросы. Если вы хотите узнать больше о светодиодных драйверах и процессе их выбора, на нашем сайте есть информативный пост под названием: «Понимание светодиодных драйверов и как выбрать правильный».

    Техническая документация

    3021 Набор штифтовых BuckPuck

    Деталь
    Номер    		 Вход постоянного тока (В DC ) Выход Управление
    Диммирование
    (В)    		 Соединение
    Тип    		 Бортовой
    Трим
    40-110%
    Мин. Макс. Вход
    Поле    		 Ток
    мА    		 Допуск
    (±)    		 Эффективность
    (%)    		 Напряжение
    3021-Д-Н-350 5 32 2,5 350 10% 95 В в — 2,5 В № 7-контактный SIP (4 контакта) №
    3021-Д-Н-500 5 32 2,5 500 10% 95 В в — 2,5 В № 7-контактный SIP (4 контакта) №
    3021-Д-Н-700 5 32 2,5 700 10% 95 В в — 2,5 В № 7-контактный SIP (4 контакта) №
    3021-D-N-1000 5 32 2,5 1000 10% 95 В в — 2,5 В № 7-контактный SIP (4 контакта) №
    3021-DE-350 7 32 2,5 350 10% 95 В в — 2,5 В 0-5 7-контактный SIP (6 контактов) №
    3021-DE-500 7 32 2,5 500 10% 95 В в — 2,5 В 0-5 7-контактный SIP (6 контактов) №
    3021-DE-700 7 32 2,5 700 10% 95 В в — 2,5 В 0-5 7-контактный SIP (6 контактов) №
    3021-D-E-1000 7 32 2,5 1000 10% 95 В в — 2,5 В 0-5 7-контактный SIP (6 контактов) №
    3021-Д-И-350 7 32 2,5 350 10% 95 В в — 2,5 В 0-5 7-контактный SIP (6 контактов) Да
    3021-Д-И-500 7 32 2,5 500 10% 95 В в — 2,5 В 0-5 7-контактный SIP (6 контактов) Да
    3021-Д-И-700 7 32 2,5 700 10% 95 В в — 2,5 В 0-5 7-контактный SIP (6 контактов) Да
    3021-D-I-1000 7 32 2,5 1000 10% 95 В в — 2,5 В 0-5 7-контактный SIP (6 контактов) Да

    3023 Выбор продукта Wired BuckPuck

    Деталь
    Номер    		 Вход постоянного тока (В DC ) Выход Управление
    Диммирование
    (В)    		 Соединение
    Тип    		 Бортовой
    Трим
    40-110%
    Мин. Макс. Вход
    Поле    		 Ток
    мА    		 Допуск
    (±)    		 Эффективность
    (%)    		 Напряжение
    3023-Д-Н-350 5 32 2,5 350 10% 95 В в — 2,5 В № (4) 24AWG 6″ провода №
    3023-D-N-500 5 32 2,5 500 10% 95 В в — 2,5 В № (4) 24AWG 6″ провода №
    3023-D-N-700 5 32 2,5 700 10% 95 В в — 2,5 В № (4) 24AWG 6″ провода №
    3023-D-N-1000 5 32 2,5 1000 10% 95 В в — 2,5 В № (4) 24AWG 6″ провода №
    3023-DE-350 7 32 2,5 350 10% 95 В в — 2,5 В 0-5 (6) 24AWG 6″ провода №
    3023-DE-500 7 32 2,5 500 10% 95 В в — 2,5 В 0-5 (6) 24AWG 6″ провода №
    3023-DE-700 7 32 2,5 700 10% 95 В в — 2,5 В 0-5 (6) 24AWG 6″ провода №
    3023-DE-1000 7 32 2,5 1000 10% 95 В в — 2,5 В 0-5 (6) 24AWG 6″ провода №
    3023-D-E-350P 7 32 2,5 350 10% 95 В в — 2,5 В 0–5 с горшком 5K (6) 24AWG 6″ провода Да
    3023-D-E-500P 7 32 2,5 500 10% 95 В в — 2,5 В 0–5 с 5K Pot (6) 24AWG 6″ провода Да
    3023-D-E-700P 7 32 2,5 700 10% 95 В в — 2,5 В 0–5 с горшком 5K (6) 24AWG 6″ провода Да
    3023-D-E-1000P 7 32 2,5 1000 10% 95 В в — 2,5 В 0–5 с горшком 5K (6) 24AWG 6″ провода Да

    Абсолютные максимальные значения

    Параметр Максимальная производительность
    Контрольный штифт, порог регулировки 1,65 В ±5%
    Контрольный штифт, порог отключения 4,2 В ±5 %
    Контакт управления, задержка распространения на выход <15 микро="" с="" тд="">
    Контакт управления, входной импеданс 1,5 кОм
    Опорное напряжение (В в = 7 В или выше) 5 В Постоянный ток ±5 %
    Дополнительный диапазон регулировки триммера 40%-110%
    Диапазон регулировки внешнего потенциометра 0%, 1-100%
    Максимальная частота вспышки 10 кГц
    Минимальная ширина импульса строба 50 мкс
    Рабочая температура -40°С — 80°С
    Температура хранения -40°С — 125°С

    Важная информация

    Информация по применению: Модуль питания светодиодов широкого диапазона 3021/3023 представляет собой высокоэффективный преобразователь постоянного тока, который обеспечивает фиксированный выходной ток путем изменения выходного напряжения в соответствии с требованиями для поддержания заданного тока. Цепь измерения тока с быстрым откликом позволяет использовать устройство в приложениях, где требуется мигание или пульсация светодиодов. Доступно несколько опций, позволяющих использовать многие типы светодиодов и различные режимы работы

    Привод с фиксированным током: Модели 3021/3023 с фиксированным выходом предназначены для подачи номинального тока на один или несколько переходов светодиодов. Например, блок с номинальным током 350 мА будет управлять шестью белыми светодиодами на 350 мА, соединенными последовательно при напряжении 24 В постоянного тока. Из-за особенностей понижающего стабилизатора входное напряжение всегда должно быть выше, чем общее прямое падение напряжения на светодиодных переходах, соединенных последовательно (2,5 В для моделей с постоянным током, 4 В для моделей с переменным током). Таким образом, для последовательной цепочки из шести переходов, имеющих среднее прямое падение 3,5 В на каждом, требуемое минимальное входное напряжение будет равно 23,5 В постоянного тока. Стандартный источник питания 24 В постоянного тока является хорошим выбором для этого приложения.

    Регулируемый ток — встроенное управление — модель «I»:  Если требуется возможность регулировки выходного тока до промежуточного значения, все номинальные значения выходного тока доступны со встроенным потенциометром. Это позволяет изменять выходной ток примерно от 40% до 110% от номинального значения. Если для определения конкретной уставки требуется измерение выходного сигнала, рекомендуется следующий метод:

    • Временно подключите резистор 0,1 Ом, 1 % последовательно со светодиодами.
    • Считайте напряжение на резисторе 0,1 Ом.
    • Напряжение в милливольтах х 10 будет равно выходному току в мА.

    Поскольку на выходе 3021 присутствует небольшой высокочастотный компонент, многие мультиметры могут давать неверные показания при использовании в текущем режиме. Было обнаружено, что описанный выше метод обеспечивает гораздо более точное измерение.

    Потенциометры, используемые для встроенных регулируемых блоков, рассчитаны на ограниченное число оборотов (обычно 100) и предназначены для приложений типа «настроил и забыл». Там, где требуется частая регулировка выходного тока, рекомендуется использовать блоки с возможностью внешней регулировки.

    Регулируемый ток — внешнее управление — модель «E»:  На рисунках 10 и 11 показаны конфигурации внешней регулировки; оба используют линейный потенциометр с сопротивлением 5 кОм. На рис. 10 потенциометр подключен между выходом внутреннего опорного напряжения 5 В пост. тока (Ref) и входом управления (Ctrl). При использовании этой конфигурации важно, чтобы напряжение Vin было 7 В постоянного тока или выше. На рис. 11 показан управляющий потенциометр, питаемый от внешнего источника постоянного тока 5 В. При использовании внешнего источника питания для потенциометра заземление источника должно быть общим с выходным контактом светодиода. В любой конфигурации подключите потенциометр так, чтобы вращение по часовой стрелке увеличивало сопротивление. Обратите внимание, что, поскольку ток через потенциометр меньше 5 мА, можно использовать потенциометр малой мощности.

    Внешнее управление включением/выключением: Если требуется ручное управление включением/выключением, потенциометр на рисунках 10 и 11 в документации можно заменить кнопкой или тумблером. Выходной ток будет равен нулю, когда ключ замкнут. На рисунках 12 и 13 показано внешнее управление диммированием в сочетании с управлением вкл/выкл. В схеме на рис. 13 используется переключающий транзистор 2N3906 или эквивалентный PNP.

    Внешнее управление импульсами/стробоскопами: На рисунках 14 и 15 показаны два метода работы с низкоскоростным импульсным или высокоскоростным миганием. На рис. 14 логический сигнал 5 В TTL/CMOS подается непосредственно на управляющий (Ctrl) вход 3021. Выходной ток будет равен нулю, когда управляющий сигнал высокий. Обратите внимание, что на входе должно быть не менее 4,75 В постоянного тока при входном сопротивлении 1,5 кОм. Кроме того, как и в случае с управляющим сигналом постоянного тока, земля логического входа должна быть общей с выходной клеммой светодиода.

    На рис. 15 показана инвертированная конфигурация входа с использованием переключающего транзистора 2N3906 или другого PNP. В этом случае высокий логический уровень приведет к включению выхода. В любой конфигурации время нарастания выходного сигнала будет не более 10 секунд. Может использоваться частота импульсов до 10 кГц.

    Микропроцессорное управление: На рис. 16 показан типичный интерфейс для контроллера Microchip PIC® или аналогичного. Опорный выход обеспечивает рабочее напряжение для процессора (5 В при токе до 20 мА).

    Другие приложения управления: В дополнение к конфигурациям, описанным выше, 3021 также может управляться цифро-аналоговым преобразователем. Как и в случаях выше, аналоговый сигнал управления должен иметь общую землю с LED-. На рис. 2 показан эффективный диапазон регулирования аналогового входного сигнала.

    Соединения: Во всех случаях управляемые светодиоды должны располагаться как можно ближе к выходу светодиода 3021. Когда требуется использование длинных проводов, используйте провод большего сечения. Для стробоскопических или импульсных приложений длина провода не должна превышать 6 дюймов, чтобы обеспечить точную синхронизацию.

    Провода/дорожки ввода питания также должны быть короткими. Если блоки ввода постоянного тока расположены на расстоянии более 18 дюймов от источника, конденсатор 220 мФ, 50 В должен быть подключен к входным клеммам, как показано на рис. 18.

    » доступны в качестве аксессуара, или можно использовать артикул 3023, который поставляется с 6-дюймовыми цветными проводами.

    • 3021HN — жгут проводов для типа N (4-жильный)
    • 3021HE — Жгут проводов для типа E и I (6-жильный)
    • 3021HEP — Жгут проводов для E & I с потенциометром (6-жильный с потенциометром)

    Примечание: Выше приведены основные характеристики продукта, а не полное техническое описание производителя. Пожалуйста, просмотрите .pdf для полных спецификаций и изображений всех фигур, на которые есть ссылки.

    Полная документация

    Документация на BuckPuck

    Аксессуары

    Аксессуары для проводных BuckPuck
    LED Seal — Силиконовый аэрозольный герметик

    Светодиодный уплотнитель 9013-07 от LUXdrive представляет собой быстросохнущий прозрачный спрей, который изолирует электронные компоненты и светодиоды.

    ЧАСТЬ №: 9013-07

    $17,59 Цена продажи: $15,99

    Многожильный провод AWG

    Красный, черный, синий, зеленый, оранжевый, желтый и белый многожильный провод калибра 20–24 AWG

    АРТИКУЛ №: xAWG-x

    0,28 $ Цена продажи: $0,25

    Аксессуары BuckPuck
    Алюминиевая поворотная ручка

    Алюминиевая поворотная ручка, которая подходит для вала 0,125 дюйма (1/8 дюйма), диаметром 0,5 дюйма и высотой 0,625 дюйма.

    ЧАСТЬ №: 03021HEP-KNOB

    $2,74 Цена продажи: $2,49

    BuckPuck — жгут проводов с диммирующими проводами

    7-контактное соединение SIP с 6-дюймовыми цветными проводами. Работает с драйверами Luxdrive с 7-контактными соединениями SIP. Цена продажи: $2,99

    Часто задаваемые вопросы

    Я подал именно то напряжение, которое мне нужно для моих светодиодов, почему мой светодиодный драйвер не работает должным образом?

    С этим драйвером светодиодов BuckPuck их внутренняя схема требует 2 вольта для работы.

    Поэтому, если у вас есть 11-вольтовая светодиодная система, убедитесь, что вы подаете как минимум 12 В постоянного тока на драйвер светодиода постоянного тока.

    Этот BuckPuck указан как диммер 0-5В, может ли он работать с диммером 0-10В?

    Да, BuckPuck предназначен для работы с диммерами 0-10 В, как у нас.

    Могу ли я подавать большее напряжение, чем требуется моим светодиодам, или это повредит моему драйверу и/или светодиодам?

    Да, вы можете подавать больше напряжения, чем требуется вашему светодиоду, если оно находится в диапазоне драйвера 5-32 В постоянного тока. Лучше всего использовать входное напряжение, которое ближе к вашим потребностям. Например, если ваша система работала около 7 вольт, лучше придерживаться 12 В постоянного тока, чем использовать 24 В постоянного тока, тогда как вход 24 В постоянного тока все равно будет работать, для системы в целом лучше, если вы используете более близкое значение.

    Нужна ли BuckPuck какая-то система охлаждения?

    Нет, BuckPuck может немного нагреваться, но сам по себе он не нуждается ни в каком радиаторе или системе охлаждения. Если он сильно греется, то, скорее всего, что-то не так с цепью.

    Может ли BuckPuck заставить светодиоды мигать?

    Сам по себе BuckPuck не может включать и выключать светодиоды, но в сочетании с нашим модулем Flasher он может.

    Вопросы

    Просмотрите 1 вопрос и 1 ответ.

    Сортировать по наиболее часто встречающимсяСортировать по наибольшему количеству ответовСортировать по наименьшему количеству ответовСортировать по самому последнему вопросуСортировать по самому старому вопросу


    Пожалуйста, не указывайте HTML, гиперссылки, ссылки на другие магазины, цены или вашу личную информацию.

    Ничего не найдено. Измените свой поиск или отправьте свой вопрос

    Результаты. Не то, что вы ищете? Далее

    Публичное имя

    Адрес электронной почты

    Прикрепить изображение

    Просмотрите свой вопрос, чтобы внести окончательные изменения. Он может отображаться на этой веб-странице, поэтому спросите, как если бы вы спрашивали друга.

    Отмена | Задайте свой вопрос

    Ваш вопрос отправлен, и вы можете ожидать от нас ответа в ближайшее время. Кроме того, ваш вопрос может быть опубликован на этой странице продукта, если это применимо.

    светодиодных драйверов | Что это такое и зачем они нужны

    Лучший способ представить различные типы драйверов светодиодов – ответить на два вопроса:

    1. Для чего используются драйверы светодиодов?
    2. Как работают драйверы светодиодов?

    Быстрорастущие линейки драйверов светодиодов ThoroLED и программируемых драйверов WorkHorse компании Fulham обеспечивают надежные, энергоэффективные, универсальные и удобные светодиодные решения практически для любой ситуации. Доступны модели драйверов светодиодов с постоянным током и постоянным напряжением — с вариантами протоколов диммирования DALI, 0–10 В и TRIAC.

    Аварийные светодиодные решения также доступны в рамках продуктовой программы Fulham под торговыми марками FireHorse или HotSpot LED. Светодиодные решения обеспечивают резервное питание (вместе с модульными батареями) для светодиодных модулей в светильниках во время отключения электроэнергии.

    Перебои в подаче электроэнергии связаны с тем, являются ли светодиодные модули дополнительными к основному источнику света или частью основной системы освещения.

    Серия Lumo — это европейская линейка светодиодных драйверов Fulham, подходящая для светильников, продаваемых европейским OEM-производителям и дистрибьюторам, или для светильников, экспортируемых в Европу.

    Программируемые светодиодные драйверы WorkHorse LED компании Fulham предлагают непревзойденную гибкость, простоту использования и сокращение артикулов. «Программируемый» означает, что выходной ток может быть установлен в соответствии с потребностями полевого или заводского применения.

    Такая гибкость является преимуществом при поиске творческих способов замены или замены сложных компонентов в случае нехватки компонентов (поскольку электрические компоненты сейчас гораздо труднее достать, и ожидается, что они станут проблемой до 2023 года).

    Это также может означать более крупные заказы одного типа товара/одной SKU для экономии за счет масштаба при оптовом заказе (и более низкой цене за единицу) по сравнению с покупкой меньшего количества специализированных светодиодных драйверов с относительно более ограниченным , конкретные цели.

    Ассортимент продукции ThoroLED LED компании Fulham чаще всего относится к более универсальным непрограммируемым драйверам светодиодов для общего освещения. Однако некоторые из них также подходят для специальных применений, таких как управление светодиодами в холодильных шкафах, морозильных камерах, бактерицидных УФ-светильниках и т. д.

    Вообще говоря, если вы заранее знаете точные потребности и технические характеристики вашего светильника, то заказ специального светодиодного драйвера Fulham ThoroLED, вероятно, будет более экономичным, чем драйвер с большей встроенной универсальностью, но это компромисс.

    Если ваши потребности со временем изменятся или вы не израсходуете все драйверы, как ожидалось, то оставшиеся неиспользуемые драйверы светодиодов подходят только для определенных целей с точно таким же выходным током. Напротив, программируемые могут быть переназначены для многих других целей, других приспособлений, других работ, других приложений и т. д., если у вас есть правильные источники питания.

    Программа продуктов HotSpot Emergency LED также невероятно примечательна для Fulham; инновации в светодиодных ЭМ-решениях стали синонимом Fulham, уступая лишь признанию на рынке, которым Fulham пользуется на протяжении десятилетий благодаря своим балластам WorkHorse.

    Еще одна торговая марка, используемая Fulham в сочетании со своими аварийными системами, — это торговая марка FireHorse, FYI.

    И последнее, но не менее важное: семейство светодиодных драйверов Fulham LumoSeries специально разработано в нашем Европейском центре дизайна для удовлетворения потребностей европейского рынка. Светодиодные драйверы Fulham LumoSeries созданы на основе основных принципов инженерного проектирования, обеспечивающих исключительную производительность и стандарты надежности в системах светодиодного освещения.

    Важнейшие компоненты высочайшего класса в сочетании с конструктивными особенностями управления температурным режимом обеспечивают превосходную надежность. Конструкция с низкой пульсацией обеспечивает светодиодное освещение без мерцания и идеально плавное затемнение.

    Простота спецификации и установки является важной характеристикой всех драйверов светодиодов Fulham LumoSeries, отсюда и широкий диапазон напряжений и токов, а также самый низкий в отрасли низкий пусковой ток.

    И, чтобы мы не забыли, компания Fulham India расширила свой ассортимент драйверов для светодиодов, включив в него несколько вариантов драйверов для наружного применения, влагозащищенных, а также обширный ассортимент драйверов для внутреннего освещения для внутреннего рынка Индии. Они также продаются под торговой маркой ThoroLED. Тем не менее, есть и бренды, ориентированные на Индию, такие как светодиодные драйверы IronHorse для наружного применения, светодиодные драйверы RaceHorse и светодиодные драйверы WorkHorse Plus — исключительно в Индии.

    Что

    такое  драйвер светодиода?

    Теперь давайте сделаем шаг назад, чтобы убедиться, что все отслеживают со всеми терминами и пояснениями на этой странице. Драйвер светодиода сам по себе является электрическим компонентом (источником питания), который для светодиодных модулей / массивов является таким же, как электронный балласт для люминесцентной лампы (или как асинхронный генератор для индукционной лампы, трансформатор для галогенной лампы, так далее.).

    «Драйвер» — это название, используемое для обозначения компонента источника питания для систем светодиодного освещения, который вместе со светодиодными модулями/массивами составляет светодиодный световой двигатель. Драйверы светодиодов «направляют» питание на светодиодные модули для оптимального светового потока в различных приложениях и различной интенсивности, с различными токами и с использованием различных протоколов диммирования. Спецификация каждого драйвера содержит стандартные технические данные, такие как: диапазон входного напряжения, диапазон выходного напряжения, сертификаты, выходной ток, диапазон диммирования, THD, коэффициент мощности, рейтинг звука, количество выходных каналов и т. д.

    Типы драйверов светодиодов

    Существует два типа драйверов светодиодов: драйверы светодиодов постоянного тока и драйверы светодиодов постоянного напряжения. Факторы, учитываемые при принятии решения об использовании драйверов светодиодов постоянного тока или постоянного напряжения в конструкции светодиодных светильников, включают способ установки системы, ее конфигурацию и общие требования к эффективности системы.

    В режиме постоянного тока драйвер светодиодов пропускает постоянный ток через все светодиоды модуля. Поскольку каждому отдельному светодиоду требуется определенное напряжение для протекания тока (известное как Vf), драйвер должен обеспечить достаточное напряжение, чтобы равняться сумме всех напряжений светодиодов этого модуля.

    Обратите внимание, что несмотря на то, что светодиодный модуль часто конструируется так, что все светодиоды соединены в одну непрерывную последовательную электрическую цепь, также возможно создание ответвлений, разделяющих ток, протекающий через модуль. Поэтому важно понимать конструкцию схемы модуля и электрические характеристики самих светодиодов при подключении драйвера постоянного тока к светодиодным модулям постоянного тока.

    Архитектуры с постоянным током обеспечивают более высокую эффективность работы, чем с постоянным напряжением, но меньшую гибкость в подключении различных модулей и светодиодов к драйверу. С другой стороны, при постоянном напряжении драйвер светодиодов обеспечивает стабильное напряжение, которое позволяет питанию проходить через все подключенные светодиоды.

    Поскольку любой данный ток требует определенной величины напряжения для каждого отдельного светодиода, необходимо буферизовать или регулировать напряжение с помощью резистора (или эквивалентного компонента) в соответствии с подключенными светодиодами.

    При правильном выборе сопротивления последовательно соединенные светодиоды получают достаточное, но не чрезмерное, напряжение для регулирования втекающего тока. Подход с постоянным напряжением чаще всего используется, когда светодиодные модули сильно различаются в зависимости от установки или конструкции продукта.

    Программируемые и непрограммируемые драйверы светодиодов

    Как обсуждалось выше, программируемые драйверы светодиодов Fulham WorkHorse и драйверы светодиодов общего назначения ThoroLED (см. выше), программируемые драйверы дают пользователям возможность создать правильный драйвер для любой ситуации.

    Программируемые атрибуты включают выходной ток, кривую диммирования и минимальный процент диммирования, что позволяет драйверу согласовать выходную мощность с существующими светильниками или служить гибкой платформой для новых конструкций светильников. Программируемые драйверы, которые легко доступны на складе, также могут заменить специализированные драйверы светодиодов с более ограниченными функциями, когда их труднее найти во время нехватки электронных компонентов.

    Обычные светодиодные драйверы определенных выходов специально и только для этой цели и не могут быть изменены позже. Вообще говоря, они, вероятно, будут стоить меньше, чем программируемые драйверы, но вы также сможете сделать с ними намного меньше.

    Находясь в полевых условиях, программируемые драйверы светодиодов позволяют сократить SKU и сэкономить время, поскольку вы не знаете, с чем столкнетесь на рабочей площадке. Наличие программируемой замены драйвера может иметь значение между необходимостью повторного посещения распределителя электроэнергии с драгоценным временем или использованием этого времени для программирования драйвера. Заканчивай свою работу и уходи!

    Как установить драйвер светодиода

    Инструкции по установке доступны вместе с драйверами светодиодов Fulham (и руководство по программированию для программируемых драйверов WorkHorse). В ситуации модернизации драйвер, вероятно, поместится в ту же полость, из которой была удалена устаревшая технология, например.

    РубрикаРазное
