Спецификации гравийного дренажа — Департамент растениеводства

Система подземного дренажа будет установлена ​​в подпочвенной насыпи. Схема дренажных труб должна быть спроектирована таким образом, чтобы основной(ые) дренаж(и) располагался(и) вдоль боковых линий, а отводные устанавливались под углом поперек склона поля, допуская естественный уклон к основному. Боковые водостоки должны располагаться на расстоянии не более 20 футов друг от друга и доходить до центра поля. В нижней части уклона, где основной дренаж выходит из поля, дренажная труба должна быть подсоединена к «подгравийному дренажу».

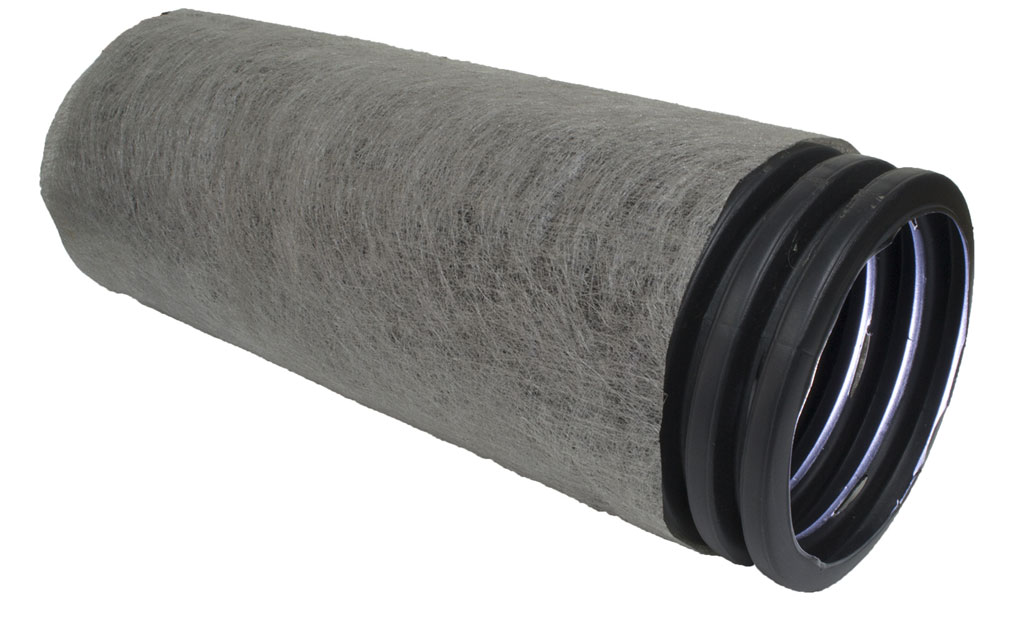

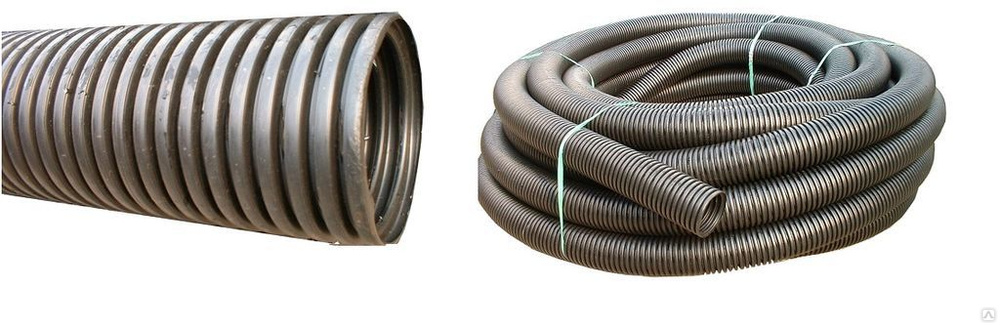

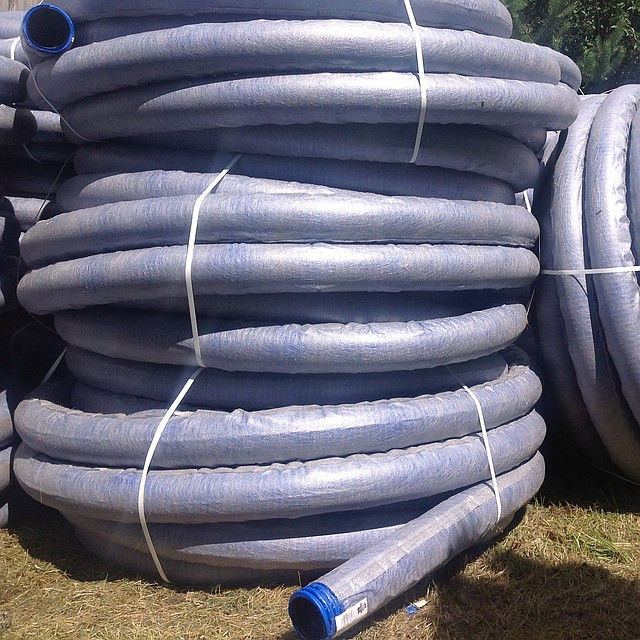

Дренажная труба должна быть изготовлена ​​из перфорированного пластика, минимально соответствующего требованиям ASTM 2729 или ASTM F 405, с минимальным диаметром 4 дюйма (100 мм). Вафельные дренажи или любые трубы, заключенные в геотекстильные рукава, не рекомендуются. Дренажные траншеи шириной не менее 6 дюймов и глубиной 6 дюймов должны быть вырыты в тщательно уплотненном грунте таким образом, чтобы дренажные трубы сохраняли постоянный уклон к выходу не менее 0,5%. Грунт из траншей должен быть удален из полости земляного полотна, а пол траншеи должен быть ровным и чистым. Если в качестве барьера между неустойчивым грунтом и гравийным дренажным слоем используется геотекстильная ткань, ее следует укладывать на этом этапе. Ни при каких обстоятельствах ткань не должна закрывать дренажные трубы или желоба. Слой гравия (рекомендации по размерам см. ниже) должен быть помещен в траншею на минимальную глубину 1 дюйм. При необходимости он может быть глубже, чтобы обеспечить минимальные требования к уклону. Все дренажные трубы должны быть размещены на гравийной подушке в траншее. Водосточная труба из ПВХ, если она используется, должна быть помещена в траншею отверстиями вниз. Соединения труб не должны нарушать общую функцию трубопровода. Затем траншеи следует засыпать дополнительным гравием, стараясь не сместить дренажные трубы.

В качестве альтернативы круглой трубе, укладываемой в траншею, может использоваться плоская труба, укладываемая непосредственно на подготовленное основание, при условии, что плоская труба соответствует ASTM D 7001 (предварительно) и имеет ширину не менее 12 дюймов (300 мм). , и не укрывается геотекстильным рукавом. Плоская труба должна быть прикреплена скобами к основанию или иным образом закреплена на месте, чтобы предотвратить смещение во время строительства. В системе дренажа полей можно использовать рациональные комбинации круглых и плоских труб. Все другие рекомендации по установке дренажной системы должны применяться для этого альтернативного метода строительства.

Укладка гравия

Разместите рейки с небольшими интервалами над земляным полотном и отметьте их для слоя гравийного дренажного покрытия и промежуточного слоя.

Затем все земляное полотно должно быть покрыто слоем чистого, промытого щебня или мелкого гравия минимальной толщиной четыре дюйма (100 мм) в соответствии с предложенным окончательным уровнем поверхности с допуском ± 1 дюйм.

Мягкие известняки, песчаники или сланцы не допускаются. Сомнительные материалы должны быть проверены на устойчивость к атмосферным воздействиям с использованием теста на устойчивость к сульфатам (ASTM C-88). Потеря материала более 12% по весу недопустима.

Испытание на истирание по методу LA (ASTM C-131) следует проводить на любых материалах, предположительно имеющих недостаточную механическую стабильность, чтобы выдерживать обычные строительные нагрузки. Значение, полученное с помощью этой процедуры, не должно превышать 40.

Выбор и размещение материалов при использовании промежуточного слоя

В приведенных выше таблицах описываются требования к размеру частиц гравия и материала промежуточного слоя.

Промежуточный слой должен быть нанесен равномерной толщиной от двух до четырех дюймов (от 50 до 100 мм) поверх дренажного покрытия из гравия (например, если выбрана глубина 3 дюйма, материал должен сохраняться на этой глубине поперек всей площади), а поверхность должна соответствовать контурам предлагаемого готового сорта.

Выбор гравия

Выбор этого гравия основан на гранулометрическом составе материала промежуточного слоя. Прораб по строительству должен тесно сотрудничать с лабораторией по испытанию грунта при выборе подходящего гравия. Можно использовать любой из следующих двух методов:

Отправка образцов различных гравийных материалов в лабораторию при отправке образцов компонентов для материала промежуточного слоя. Как правило, ищите гравий размером от 2 мм до 9,5 мм. Лаборатория сначала определит лучший материал промежуточного слоя, а затем проверит образцы гравия, чтобы определить, соответствуют ли они приведенным ниже рекомендациям.

Предоставьте образцы компонентов материала промежуточного слоя и попросите лабораторию предоставить описание, основанное на испытаниях материала промежуточного слоя, требуемого для гравия распределения размеров частиц. Используйте описание, чтобы найти один или несколько подходящих гравийных материалов и отправьте их в лабораторию для подтверждения.

Нет необходимости разбираться в деталях этих рекомендаций; ключ должен работать в тесном контакте с лабораторией по тестированию почвы при выборе гравия. Строгое соблюдение этих критериев является обязательным; несоблюдение этих рекомендаций может привести к отказу дренажа.

Критерии основаны на инженерных принципах, которые основаны на том, что самые большие 15% частиц корневой зоны «соединяются» с самыми маленькими 15% частиц гравия. Образуются меньшие пустоты, которые предотвращают миграцию частиц корневой зоны в гравий, сохраняя при этом достаточную проницаемость. D85 (корневая зона) определяется как диаметр частиц, ниже которого 85% частиц почвы (по весу) имеют меньший размер. D15 (гравий) определяется как диаметр частиц, ниже которого 15% частиц гравия (по весу) имеют меньший размер.

• Для образования перемычек D15 (гравий) должен быть меньше или равен восьмикратному значению D85 (корневая зона).
• Для поддержания адекватной проницаемости на границе корневой зоны и гравия D15 (гравий) должен быть больше или равен пятикратному значению D15 (корневая зона).
• Гравий должен иметь коэффициент однородности (гравий D90/гравий D15) меньше или равный 3,0.

Кроме того, любой выбранный гравий должен на 100 % проходить через сито ½ дюйма (12 мм) и не более чем на 10 % проходить через сито № 10 (2 мм), включая не более 5 % прохождения через сито № 18 ( 1 мм) сито

Смотровые колодцы Mapi Pipe с двойным литым дном

Смотровые колодцы Mapi Pipe с двойным литым дном отвечают требованиям для доступа и смотровых колодцев, расположенных в зонах движения, на большей глубине установки и при наличии грунтовых вод.

Прочная сварная конструкция делает их пригодными для установки в местах, где прогнозируемый уровень грунтовых вод составляет 3,0 м над дном смотровой камеры.

Номинальные размеры камеры: внутренний диаметр 1000 и внутренний диаметр 800 мм. Изготовлен из полиэтилена или полипропилена.

Статическая и динамическая нагрузка на крышку не передается непосредственно на корпус камеры, вместо этого готовая железобетонная плита перенаправляет ее на укрепленную засыпку вокруг камеры.

Описание смотровых камер с двухслойным формованным дном

Смотровые камеры MAPI PIPE состоят из:

• Двойное литое дно камеры
• Корпус патронника
• Конус (дополнительно)
• Лестницы (дополнительно)

Материал может быть как полиэтилен, так и полипропилен, при условии, что все элементы в одной камере изготовлены из одного и того же материала. Исключением являются лестницы или лестницы, изготовленные из алюминия или нержавеющей стали.

Отдельные компоненты соединяются экструзионной сваркой.

Дно камеры

Для дна камеры используется соответствующий элемент, который отформован в герметичный полый элемент с двойными стенками. Этот тип смотровой камеры известен под разными названиями, например: «камера с двухслойным дном» или «камера с двойным дном».

Стенка внутренней камеры (первичное дно) имеет профилированное дно и предназначена для транспортировки сточных вод. Размер потока потока определяет размер возможных соединений канализационной трубы, в данном случае в диапазоне от OD160 до ID500мм.

Наружная стенка дна камеры (вторичное дно) образует плоское уплотнение на нижней части смотровой камеры. Преимущества перед смотровыми камерами без вторичного дна:

• Вторичное дно принимает на себя все нагрузки окружающих грунтовых сил, а также нагрузку выталкивающей силы грунтовых вод.
• Вторичное дно герметизирует пустое пространство между станиной и первичным дном, которое образуется под определенным типом валов. Такое пустое пространство обычно не может быть заполнено и должным образом уплотнено, части окружающего засыпного материала вымываются в указанное пространство, делая его в долгосрочной перспективе более слабым.
• Вторичное дно обеспечивает устойчивость при транспортировке и установке, что является слабым местом некоторых смотровых камер, полностью изготовленных методом ротационного формования.

Литой элемент, используемый для дна смотровой камеры, кулачок может быть изготовлен из полиэтилена или полипропилена. В любом случае геометрия элемента остается неизменной, и все механические свойства гарантируются.

В самых сложных условиях двухслойное формованное дно может быть дополнительно усилено, чтобы выдерживать еще большие нагрузки. Заполнители служат для заполнения пространства между дном первичной и вторичной камер, соединяя их и тем самым обеспечивая соответствующую жесткость двойного дна. В качестве наполнителя используется либо пенополиуретан, либо полимербетон.

Корпус камеры

В качестве корпуса смотровой камеры используются канализационные трубы Mapikan или Terakan с корпусом. Благодаря этому радиальная жесткость значительно превышает стандартные требования, а также в несколько раз превосходит жесткость любых ротоформовых элементов.

Конус

На верхнем конце корпус камеры можно закрыть ротоформованным конусом или оставить «широкое горлышко».
