Отвод грунтовых вод требуется при строительстве зданий, аэродромов, автомагистралей, открытых спортивных комплексов. Также дренирование и осушение почвы нужно в сельском хозяйстве.

Дренажные трубы из полиэтилена низкого давления (ПНД) производятся из легкого, прочного полимера, которые часто используют при прокладке дренажных систем. Дренажная труба обеспечит быстрый отвод воды и обеспечит долгий срок службы строений, сооружений.

ПНД трубы сохраняют свои свойства на протяжении 50 лет: не разрушаются, не гниют. Эластичные гофрированные трубы смотаны  в бухты по 50 и 40 м, которые транспортируются к месту монтажа любым видом транспорта. Большая длина намотки обеспечивает укладку дренажных труб на значительные расстояния при необходимости соединяются между собой муфтами.

ПНД трубы для дренажа отличаются от обычных труб наличием перфорации и фильтра. Перфорация может быть полной (отверстия располагаются по всей поверхности) и частичной (отверстия находятся в верхней части, а основание не имеет отверстий). Часичная перфорация предотвращает обратное проникновение воды в почву и чаще используется при горизонтальной разводке. Количество и последовательность отверстий в перфорации зависит от особенностей производства. Размер дренажных отверстий исключает попадание крупных частиц грунта, щебня и камней. Отверстие имеет узкую щелевую форму, что препятствует вытекание воды обратно. А фильтр защитит трубу от засорения и продлит время службы дренажной системы.

Классификация дренажных труб

Дренажные гофрированные трубы ПНД различаются по характеристикам:

  • количество слоев: однослойные и двухслойные. Однослойные применяются в местах, где нужно небольшое заглубление дренажной системы и нагрузка на грунт невысока. Двухслойные позволяют закладывать дренаж на большую глубину, а также обладают повышенной пропускной способностью за счет гладкой внутренней поверхности;

  • диаметр трубы: дренажные трубы идут начинаю от 63мм, 90мм, 110мм, 160 и 200мм — гибкие гофрированные трубы поставляются бухтами. Дренажные полимерные трубы в отрезках идут разными диаметрами от 110 до 1200мм.

  • наличие внешнего фильтрующего материала. Изделия без внешнего фильтра быстрее засоряются и чаще требуют очистки. Их использование оправдано в местах, где нет мелкозернистой почвы. В остальных случаях рекомендуется использовать трубы с фильтрующим покрытием;

  • эластичность: гибкие (выпускаются в бухтах по 50м) и жесткие (выпускаются в отрезках по 6 метров). Гибкие дренажные трубы значительно проще в прокладке и транспортировке. При их монтаже меньше соединений. Однако, гибкие трубы бывают диаметром от 63 до 200 мм, и могут прокладываться на глубине не более 6 м;
  • кольцевая жесткость: SN4, SN6, SN8, SN16, SN24. Чем больше значение параметра, тем глубже можно проложить дренаж. Данный параметр является усредненным значением и не учитывает повышенную нагрузку на почву. Например, в местах, где проезжают большегрузные автомобили или на взлетно-посадочных полосах, ПНД труба для дренажа будет нагружена больше, чем на стадионе даже при одинаковой глубине укладки.

Выбор конкретного типа трубы ПНД дренажной зависит от расчетных параметров системы дренирования, необходимой суммарной пропускной способности, характеристик почвы.

Применение дренажных труб

Трубы для системы отвода избытка грунтовых вод применяются для бытовых и производственных нужд, имеют широкий размерный ряд и большой ассортимент соединительных элементов, что облегчает монтаж и укладку.

Частное строительство

При организации пристенной дренажной системы с помощью дренажаных труб защищают фундамент здания от грунтовых и талых вод, промерзания, скопления осадков и, в конечном итоге, разрушения. Дренажные трубы ПНД, дополненные системой гидроизоляции, позволяют оградить фундамент от избыточного увлажнения во время таяния снега и при обильных атмосферных осадках.

Для дренирования газонов и приусадебных участков. Дрены можно использовать для прокладки открытой системы, с помощью которой вода отводится за пределы участка. Если рельеф участка позволяет, то воду можно сбрасывать под уклон, если же такой возможности нет, то в самой нижней точке контура устанавливается колодец, вода из которого откачивается по мере необходимости.

КАТАЛОГ ДРЕНАЖНЫХ ТРУБ ПОСМОТРЕТЬ ЦЕНЫ И РАЗМЕРЫ

Строительство зданий

При строительстве крупных объектов дренажные трубы используются как для осушения всего участка застройки, так и для дренирования участков вокруг фундамента и в местах сбора ливневой канализации. На предприятиях нефтепереработки и химической промышленности данный вид дренажа позволяет локализовать возможные утечки нефтепродуктов и химикатов и исключить их попадание в экосистему.

Строительство дорог

Дренаж при строительстве дорог должен обеспечивать быстрый отвод воды с проезжей части и обочины, а также выводить воду из слоев подложки, чтобы предотвратить ее разрушение вследствие застоя влаги и промерзания.

Полигоны бытовых отходов

На ПБО трубы для дренажа двухслойного типа диаметром до 630 мм. Такие дрены выдерживают взаимодействие с токсичным инфильтратом, образующимся в результате разложения мусора. Задача дренажа состоит в минимизации количества вредных веществ, поступающих в почву и в отводе газов, выделяющихся при разложении. Дренаж прокладывается под всей площадью полигона и рассчитывается для высоты насыпи из отходов не менее 50 м.

Спортивные объекты

Открытые спортивные площадки, стадионы, корты нуждаются в системах дренирования. Дренаж прокладывается на глубине 150-200 мм по всей площади объекта лучевым способом от центра к краям. При укладке соблюдается уклон для стекания воды в сторону трубы, проходящей по периметру за пределами газона.

Сельское хозяйство

Дренажные трубы часто используются в сельско-хозяйственно сфере. Дренажные трубы стоят значительно дешевле, чем трубы из керамики и асбестобетонные.



Home 1 Популярные категории

Геотекстиль

Подробнее icon

Дренаж

Подробнее icon

Водоотвод

Подробнее icon

Трубы ПВХ

Подробнее icon

Выберите ваш город:

x

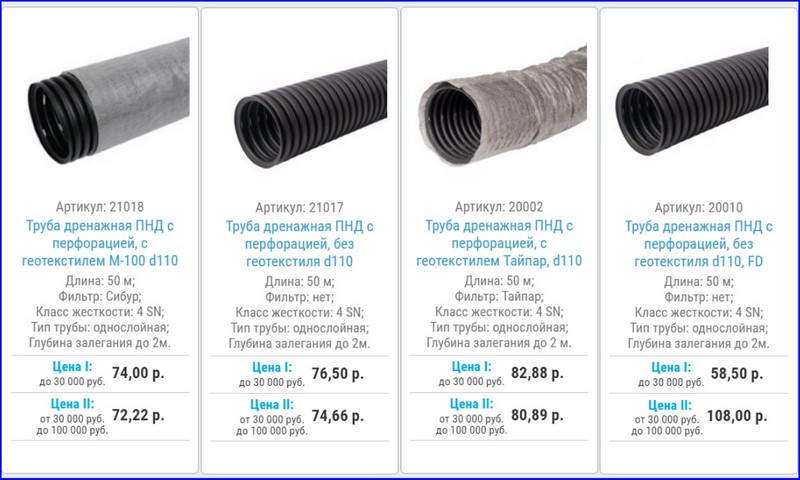

Дренажные трубы с перфорацией в геотекстиле (в фильтре из геоткани) в Санкт-Петербурге

Дренажные гофрированные трубы (дгт) в геотекстиле с перфорацией и без

      Дренажные трубы (в геотекстиле) представляют собой часть дренажной системы. Производство дренажной трубы осуществляется методом экструзии из полиэтилена низкого давления (ПНД). Диапазон труб дополняется широким ассортиментом фасонных частей. Дренажная система из пластиковых труб характеризуется превосходными механическими свойствами, простотой монтажа и высоким сроком службы.

       Дренажная система (дренаж) — разветвленная структура расположенных по всему периметру участка или сооружения и связанных друг с другом труб (дрен) и дренажных колодцев, предназначенная для защиты территории от избыточной влаги.



 Вы можете задать любой вопрос техническому специалисту компании





     Дренажные трубы диаметрами 63 мм, 110 мм, 160 мм поставляются в бухтах по 50 метров,  дренажные трубы диаметром 200 мм поставляются в бухтах по 40 метров. Диаметры и габаритные размеры бухт приведены в таблице ниже:



Вид

Наименование

Метров
 в бухте

Диаметр
бухты, м

Высота
 бухты, м

Дренажные трубы без перфорации

Дренажная труба ø 63

50 — 100

1,2

0,6

Дренажная труба ø 110

50

1,4

0,7

Дренажная труба ø 160

50

2,1

0,8

Дренажная труба ø 200

40

2,4

0,8



Дренажные трубы с перфорацией

Дренажная труба ø 63

50 — 100

1,2

0,6

Дренажная труба ø 110

50

1,4

0,7

Дренажная труба ø 160

50

2,1

0,8

Дренажная труба ø 200

40

2,4

0,8



Дренажные трубы с перфорацией в геотекстиле (в фильтре из геоткани)

Дренажная труба ø 63

50 — 100

1,2

0,6

Дренажная труба ø 110

50

1,4

0,7

Дренажная труба ø 160

50

2,1

0,8

Дренажная труба ø 200

40

2,4

0,8



Цены на нашу продукцию Вы можете узнать, связавшись с нашими специалистами.

   Преимущества полиэтиленовых гофрированных дренажных труб

       1. Материал ПНД гарантирует высокую механическую прочность и кольцевую жесткость 4 кН/м

2

2. Рабочие температуры труб от -40одо +90о С

3. Длительный срок службы – не менее 50 лет

4. Трубы легкие, жесткие и одновременно очень гибкие

5. Высокая стойкость к коррозии

6.  Малое внутреннее сопротивление течению

7. Простота и удобство в транспортировке, хранение и монтаже



 Соединительные фитинги для дренажных труб:

  • муфты
  • отводы
  • переходники
  • тройники
  • заглушки
  • скрещения

   Сферы применения полиэтиленовых дренажных труб

    Гофрированные дренажные трубы применяются для устройства закрытого горизонтального дренажа на осушаемых и орошаемых землях.

Дренаж необходим на землях, где глубина залегания грунтовых вод меньше нормы осушения, то есть высокая влагонасыщенность грунта, которая приводит к медленному высыханию сельскохозяйственных земель по весне, разрушению фундаментов зданий, размыву полотна автодорог и т.д.

     Избыток воды попадает в дренажную трубу через небольшие водоприемные отверстия в ее стенке.  Водоприемные отверстия размещены во впадинах гофр равномерно по длине и окружности трубы в нескольких продольных рядах.
      Наиболее часто используемая дренажная труба — дренажная труба диаметром 110 мм.

  Дренажные трубы применяются:

  • в сельском и лесном хозяйстве,
  • при строительстве зданий и дорог,
  • при строительстве спортивных площадок,
  • в реализации ландшафтных проектов.



  Компания «Астра. Инженерные системы»предлагает пластиковые трубы,

дренажные трубы, а также все необходимые составляющие дренажной системы. У нас Вы можете купить дренажные трубы оптом и в розницу по отличным ценам со склада в СПб или заказать доставку. Цены и прайс-лист на дренажные трубы, дренажные колодцы, а также дренажные лотки или геотекстиль дорнит Вы можете получить у специалистов нашей компании.

См. также: Трубы Прагма (Pragma) — Трубы Изопэкс — Водопроводные полиэтиленовые трубы

Какой размер трубы подходит для вашей основной канализационной линии? (Типы и ремонт)

перейти к содержанию

Автор: New Flow Plumbing Inc.|Опубликовано: 1 февраля 2022 г.|Категории: Бытовая сантехника, Канализационные системы|

Вы спрашиваете себя, какой размер трубы подходит для вашей основной канализационной линии? Что ж, вам повезло. В этой статье вы узнаете все, что вам нужно знать о магистральных канализационных сетях, включая их размер, различные типы и различные методы ремонта.

Что такое главная канализационная линия?

Основная канализационная линия — это труба, которая проходит под вашим домом. Когда вы смываете отходы в унитаз, они проходят через дренажные трубы и соединяются с основной канализационной линией. Отсюда ваши отходы попадают в городскую канализацию под вашей улицей. Если у вас есть частный септик, вместо этого ваша основная канализационная линия переносит ваши отходы в ваш резервуар.

Какой размер трубы подходит для вашей основной канализационной линии?

В зависимости от местных сантехнических норм и правил, основная канализационная линия для жилых домов обычно имеет диаметр 4 дюйма. Вы можете подумать, что если бы труба была больше, то больше отходов могло бы перемещаться, не засоряясь. Но это не так. Дело не в размере. Речь идет о напоре воды.

Если бы канализационная линия была больше, давление воды распространялось бы и замедляло поток сточных вод. Поскольку трубы меньше, поток отходов более целенаправленный. Меньшие трубы соответствуют большему давлению.

Вот другие средние размеры труб.

  • Сливные трубы туалета обычно имеют диаметр 3 дюйма.
  • Для стиральных машин и раковин для стирки обычно требуются 2-дюймовые сливные трубы.
  • Сливные трубы для душа и ванны обычно имеют диаметр 2 дюйма.
  • Для раковин обычно требуется 1,5-дюймовая сливная труба.

Типы магистральных канализационных линий

Если ваш дом был построен до 1950-х годов, он может быть оснащен более старыми трубами, такими как терракотовые, чугунные и оранжевые. Если ваш дом был построен после 1970-х годов, он может быть оснащен пластиковыми трубами, такими как ПВХ или АБС. Давайте поговорим о каждом.

Терракотовые (глиняные) трубы

Терракотовые трубы, также называемые трубами из стеклокерамики, изготавливаются из керамики на основе глины. Их происхождение можно проследить до 4000 г. до н.э. в Вавилонии. Это долго! Современные глиняные трубы сушат на воздухе не менее 24 часов, а затем обжигают в печи не менее 50 часов.

Глиняные трубы:

  • «Зеленые» – Терракотовые трубы изготавливаются с использованием переработанной глины, воды и других органических материалов. Там нет ни пластика, ни металла.
  • Невосприимчивость к кислотам – В отличие от чугунных труб, подверженных коррозии, глиняные трубы естественным образом устойчивы к кислым сточным водам.

С другой стороны, глиняные трубы тяжелые, с ними трудно работать, их трудно транспортировать, они подвержены корням и протечкам, и их легко сломать. Если ваши глиняные трубы начинают выходить из строя, большинство сантехников рекомендуют заменить всю канализационную линию, а не ремонтировать небольшой участок.

Чугунные трубы

Чугунные трубы изготовлены из металлического сплава, содержащего железо, углерод и силикон. Поскольку чугун не податлив, то есть ему нельзя придать форму молотком или прессованием, трубы перед установкой отливают в форму.

Чугунные трубы:

  • Долговечные – При надлежащем уходе чугунные трубы могут прослужить от 50 до 100 лет. К сожалению, такие вещи, как погода, корни деревьев, подвижная почва и качество воды, могут сократить их жизненный цикл.
  • Прочный – Чугунные трубы выдерживают большие нагрузки и высокое давление. Подумайте о чугунных кастрюлях и сковородках. При правильном уходе они могут сохранять свою прочность длительное время.
  • Шумоподавляющие – Чугунные трубы очень плотные и плохо вибрируют. По сравнению с ПВХ, который гремит и трясется, вы можете услышать, как текут отходы, только если приложить ухо к трубе.

Узнайте, пригодны ли еще чугунные водосточные трубы.

Оранжбург Пайпс

Трубы Orangeburg (также известные как «волокнистый трубопровод», «труба из битумного волокна» или «Bermico») изготавливаются из древесных волокон, специального водостойкого клея и сжиженной каменноугольной смолы. Трубки Orangeburg были очень распространенным материалом еще в 1930-х годах.

Строители использовали трубы Оранжбург, потому что они были дешевыми, легко режутся и весили меньше, чем другие трубы. Кроме этого, эти трубы не обладают большим количеством хороших качеств. Известно, что эти трубы выходят из строя менее чем через десять лет. Поскольку трубы Orangeburg настолько слабы, растворы для очистки канализации, такие как гидроструйная очистка, могут повредить или разрушить их.

Пластиковые (ПВХ и АБС) трубы

В начале 1970-х годов трубы из ПВХ (поливинилхлорида) стали наиболее популярным выбором для дренажных и канализационных труб. Пластиковые канализационные трубы просты в монтаже, дешевы и удобны в транспортировке. Они плотнее прилегают друг к другу, а корни деревьев редко попадают в стыки.

Другим распространенным типом пластиковых труб является ABS (акрилонитрил-бутадиен-стирол). Эти трубы выглядят как обычные трубы из ПВХ, за исключением того, что они черные и немного мягче. АБС прочнее ПВХ, но у него все же есть несколько недостатков. Например, трубы из АБС-пластика часто не разрешены строительными нормами, потому что раньше они изготавливались из переработанного пластика, который загрязнял землю. Трубы из АБС-пластика также могут деформироваться при определенных температурах.

Как ремонтировать главную канализационную линию?

Существует несколько способов ремонта основной канализационной линии под домом. Два из лучших решений включают футеровку трубы и разрыв трубы. Футеровка трубы включает в себя вставку футеровки, пропитанной эпоксидной смолой, в вашу старую крошащуюся трубу. Затем вкладыш надувается, создавая новую трубу прямо внутри старой. Разрыв трубы — это немного другое. Вместо того, чтобы надувать новую трубу внутри старой, в старую вставляется совершенно новая труба. Ваша старая труба ломается, поскольку новая труба заменяет ее.

Подробнее о замене основной канализационной линии.

Кому вы звоните по поводу вашей основной канализационной линии?

Если у вас есть вопросы о вашей основной канализационной линии, кому вы звоните? Позвоните в New Flow Plumbing сегодня! Мы начнем с проверки камеры видеонаблюдения, чтобы определить, откуда берутся проблемы. Затем мы даем вам бесплатную оценку ремонта, а затем доступные варианты ремонта.

Поиск:

Свяжитесь с нами

Ссылка для загрузки страницы

Перейти к началу

Размер дренажного трубопровода | UpCodes

В таблице 703.2 показано максимальное количество единиц арматуры, разрешенное на вертикальной или горизонтальной дренажной трубе, строительном водостоке или строительной канализации заданного размера; максимальное количество единиц крепления, разрешенное на интервале ответвления заданного размера; и максимальная длина (в футах и ​​метрах) вертикальной дренажной трубы данного размера.

ТАБЛИЦА 703.2
МАКСИМАЛЬНАЯ НАГРУЗКА УСТАНОВКИ И МАКСИМАЛЬНАЯ ДЛИНА ДРЕНАЖНЫХ И ВЕНТИЛЯЦИОННЫХ ТРУБОПРОВОДОВ
РАЗМЕР ТРУБЫ (дюймы) 1 1 / 4 1 1 / 2 2 3 4 5 6 8 10 12
Максимальное количество единиц
Дренажный трубопровод 1
    Вертикальный 1 2 2, 7 16 3 48 4 256 600 1380 3600 5600 8400
    Горизонтальный 1 1 7 8 3 35 4 216 5 428 5 720 5 2640 5 4680 5 8200 5
Максимальная длина
Дренажный трубопровод
    Вертикальный, (футы)
    Горизонтальный (без ограничений)		 45 65 85 212 300 390 510 750 — —
Вентиляционный трубопровод
Горизонтальный и вертикальный 6
    Максимум единиц 1 8 3 24 84 256 600 1380 3600 — —
    Максимальная длина, (футы) 45 60 120 212 300 390 510 750

Для единиц СИ: 1 дюйм = 25 мм, 1 фут = 304,8 мм

Примечания:

1 Без ловушки.

2 Кроме раковин, писсуаров и посудомоечных машин — более 1 шт.

3 За исключением шестиместных ловушек или туалетов.

4 Не более пяти туалетов или пяти шестисекционных сифонов.

5 На основании 1 / 4 дюймов на фут (20,8 мм/м) уклона. Для 1 / 8 уклона в дюйм на фут (10,4 мм/м) умножьте единицы горизонтального крепления на коэффициент 0,8.

6 Диаметр отдельного вентиляционного отверстия должен быть не менее 1 1 / 4 дюймов (32 мм) и не менее половины диаметра дренажа, к которому он подключен. Значения нагрузки на арматуру для дренажных и вентиляционных трубопроводов должны рассчитываться по таблицам 702.1 и 702.2. Допускается установка в горизонтальном положении не более одной трети общей разрешенной длины вентиляционного отверстия. Если вентиляционные отверстия увеличены на один размер трубы по всей их длине, ограничения максимальной длины, указанные в этой таблице, не применяются.
