Как сделать из болгарки зернодробилку и измельчитель веток своими руками

Все большее количество людей переселяется в коттеджные поселки и частные домовладения. Часто владельцы организуют на своем подворье микро-фермы, на которых выращивают птицу и животных для собственного потребления. Животных необходимо обеспечивать высококачественными кормами, но приобретать комбикорм для небольшого поголовья нецелесообразно, поэтому перед владельцем стоит вопрос о производстве собственных кормов. Покупать зернодробилку для нескольких кур или уток экономически невыгодно. Такой механизм можно сделать своими руками из болгарки,  которая имеется в каждом частном доме. В итоге получается небольшая зернодробилка, способная обеспечить кормами небольшую ферму.

Содержание

• 1 Зернодробилка непрерывного действия
• 2 Порционная дробилка мелкого помола
• 3 Утилизатор веток и растительных отходов

Зернодробилка непрерывного действия

Для изготовления тпкой дробилки из болгарки потребуются следующие инструменты и материалы:

• дрель или шуруповерт с набором сверл;
• лобзик или пила;
• рожковые ключи;
• молоток и зубило.
• фанера толщиной 10 мм;
• уголок или скобы;
• болты и гайки;
• кастрюля подходящего диаметра;
• ножи;
• болгарка.

Изготовление начинают с крепления углошлифовальной машинки с помощью скобы или уголков к фанере. Для этого в ней проделывают прямоугольное отверстие под корпус УШМ и круглое для подачи зерна. Длинными болтами закрепляют скобу. Основание можно изготовить из различного материала:

• фанеры;
• металла;
• деревянной доски.

На фото основание выполнено из ламината толщиной 8 мм. Скобу можно сделать из любого тонкого металла, способного удержать машинку. Для крепления использовались болты М10. Ножи изготовлены из обыкновенной стали толщиной 3 мм.

Сито может быть готовое, например, старая кастрюля с просверленным дном или любая подходящая емкость. На фото приспособленная кастрюля с просверленным дном (отверстия диаметром 5 мм).

Затем закрепляется углошлифовальная машинка и прикручиваются ножи. Они могут быть с двумя или четырьмя лопастями.

Остается закрепить кастрюльку к основанию, и устройство из болгарки готово.  Устанавливают приемный бункер зерносмеси, который изготовлен из пятилитровой бутылки. Получилась зернодробилка непрерывного действия.

Всю конструкцию устанавливают на подходящую емкость, включают в сеть и засыпают зерно в приемный бункер. Зерносмесь подается в рабочую зону, где и происходит помол.

Основным недостатком данной конструкции является то, что нельзя регулировать крупность помола. Фракция зерна получается неравномерная. Если на приемный бункер установить шибер, то можно будет регулировать подачу зерна. Это делается для того, чтобы не перегружать двигатель машинки.

Порционная дробилка мелкого помола

Для получения более мелкого помола применяют другую конструкцию. Если в первом случае режущий механизм находится снизу, то в этом варианте он расположен вверху. Эта конструкция дробилки технически менее сложная, так как для изготовления не нужно делать основание. Кастрюля крепится непосредственно к болгарке с помощью уголков. В ней проделано одно отверстие под вал болгарки.

При монтаже на вал необходимо установить прокладку из фетра. Она с усилием одевается на вал двигателя и предотвращает попадание пыли в механизм. Все устройство закрепляют с помощью струбцины к столу. Дробилка готова к работе.

К недостаткам такой зернодробилки можно отнести небольшую производительность

. Преимущества следующие:

• можно получить мелкий помол;
• конструкцию можно использовать как корморезку;
• пчеловоды могут делать сахарную пудру для изготовления канди.

Для уменьшения пыли в помещении необходима плотно прилегающая крышка.

Утилизатор веток и растительных отходов

В подсобном хозяйстве часто возникает необходимость утилизировать отходы веток. Для этого их можно просто сжигать, но это запрещено, так как может привести к пожарам. На предприятиях для утилизации используют промышленные шредеры.  Но для небольших подворий приобретать дорогостоящие шредеры не имеет смысла. Для их работы необходимы большие объемы веток и маленьких деревьев.

Используя УШМ, с небольшой доработкой можно изготовить самодельный шредер. С его помощью  легко превратить в пыль различные растительные отходы, а затем использовать их в качестве мульчи или как добавку при приготовлении комбикорма.

Для его изготовления используется лист металла толщиной 4-5 мм, в котором делают два отверстия: одно под вал болгарки, второе для подачи отходов. Затем приваривают небольшой отрезок трубы, закрепляют болгарку и режущие ножи. Для обеспечения техники безопасности ножи закрывают штатным кожухом. Измельчитель веток готов, остается закрепить его вертикально и приступить к работе.

При изготовлении устройства из углошлифовальной машинки следует иметь в виду, что она не предназначена для непрерывной работы. После работы в течение 4-5 минут необходимо дать остыть электромотору 15 минут. Желательно использовать машинку мощностью не менее 1500 Вт.

Пройдя по ссылке, можно увидеть, как изготовить простую дробилку своими руками.

Зернодробилка своими руками из болгарки

Статья обновлена 19.08.2019

С целью обработки зерна в условиях небольших фермерских хозяйств нередко используется зернодробилка. Своими руками из болгарки изготовить подобное оборудование будет довольно просто, но при условии наличия необходимых материалов, чертежей и инструментов, а также соответствующих навыков.

Принцип действия зернодробилки

Разбираясь, как может быть изготовлена дробилка зерна своими руками из болгарки, следует более подробно ознакомиться с принципом работы подобного оборудования. Он отличается простотой и предполагает, что после загрузки зерна в специальный отсек оно попадает в рабочую камеру, где измалывается до нужной величины.

Для сортировки готового продукта используется сито нужного диаметра, позволяющее распределить готовый продукт по размеру частиц. В качестве основного рабочего элемента, посредством которого осуществляется помол, используются молотки или ножи. Вращаясь с большой скоростью, они быстро раздрабливают сырье.

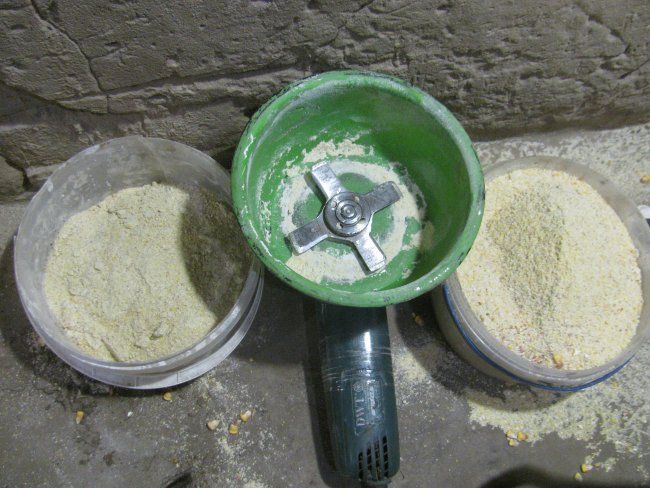

Готовая зернодробилка из болгарки

Подобные приборы незаменимы для фермерских хозяйств, где возникает потребность в приготовлении кормов для различных птиц и прочих домашних животных.

Самодельные агрегаты подойдут при небольшом объеме приготовления, а для большого количества животных лучше использовать модели заводского производства.

Процесс изготовления

Выясняя, как сделать зернодробилку своими руками, необходимо ответственно отнестись к процессу проектировки и сборки будущего устройства, поскольку от этого напрямую зависит качество готового изделия. Для сборки мастеру потребуется стандартный набор инструментов, а также дрель с набором сверл, лобзик, зубило и ножи.

Подготовка чертежей

Существует несколько разновидностей подобного устройства, в связи с чем необходимо заранее определиться с изготавливаемой моделью. От её типа напрямую зависит количество необходимых материалов, а также непосредственно процесс сборки. Самым простым вариантом является бытовая крупорушка из болгарки, где в качестве рабочей камеры используется кастрюля.

Необходимые материалы

Для того чтобы дробилка для зерна соответствовала всем ожиданиям и отличалась длительным сроком службы, при её сборке следует использовать только качественные материалы с минимальной степенью износа. Это угло-шлифовальная машина, на основе которой будет собираться новый прибор.

Потребуются и другие материалы:

• кастрюля нужного объема;
• ножи, которые будут использоваться в качестве основного рабочего элемента. С этой целью рекомендуется использовать изделия, толщина которых не менее 3 мм;
• крепежные элементы — болты, уголки, гайки;
• листовая фанера с толщиной не менее 1 см;
• емкость для загрузки и выгрузки зерна — может использоваться 5-литровая бутыль от воды или аналогичный предмет.

Также в процессе сборки можно использовать металлические скобы, с помощью которых можно будет закрепить болгарку к основанию будущего прибора. При желании фанеру для корпуса дробилки можно заменить на другой материал, например, металл или доски.

Необходимые инструменты для работы

Порядок сборки

После того как все необходимые материалы и чертежи были соответствующим образом подготовлены, следует приступать непосредственно к процессу сборки. Потребуется изготовить сито, используя старую кастрюлю. Для этого нужно с помощью дрели сделать в ней несколько отверстий нужного диаметра, через которые молотое зерно будет попадать в емкость для готового продукта.

Затем следует приступать к формированию основания и последующим действиям, придерживаясь следующей инструкции:

1. Вырезать в листе фанеры отверстия для УШМ, а также прикрепить скобу, используя болты или другие аналогичные элементы.
2. Установить в сделанные отверстия болгарку, после чего смонтировать рабочие ножи. Они могут быть оснащены как 4-мя, так и 2-мя лопастями, однако в первом случае эффективность прибора будет значительно выше.
3. Закрепить на получившейся конструкции отсек для сырья, изготовленный из пластиковой бутылки, после чего разместить полученный прибор на емкости для перемолотого зерна.

Подобный вариант подойдет при необходимости получать зерно среднего и крупного помола, однако для более мелкого аналога следует воспользоваться альтернативной конструкцией. Она предполагает установку рабочих ножей, присоединенных к УШМ непосредственно в дне кастрюли, через специально вырезанные отверстия.

Такое устройство будет отличаться невысокой производительностью, однако отлично подойдет для приготовления небольших порций зерна мелкого помола. Крайне важно при сборке этого агрегата установить прокладку на вал, что позволит избежать попадания загрязнений в механизм и его поломки. Чтобы избежать распространения пыли в помещении, настоятельно рекомендуется использовать крышку.
