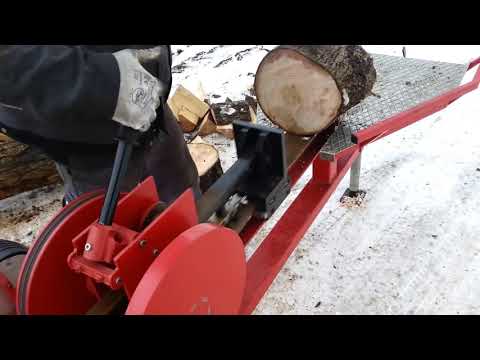

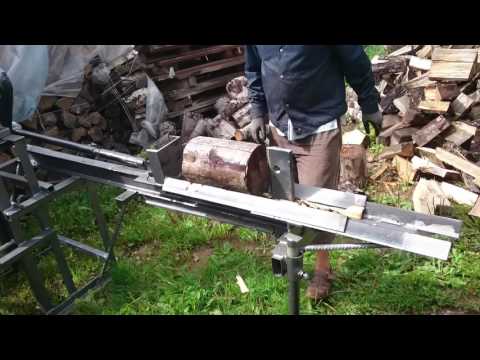

Реечный дровокол (фото)

Дровяное отопление имеет множество преимуществ: экологическая чистота, эффективность, экономичность. Вот только колка дров потребует немало времени и сил, а если закупать колотые дрова, то затраты будут на уровень выше. Поэтому нужно использовать возможные пути механизации этого процесса – например, можно изготовить реечный дровокол своими руками. Это достаточно простое устройство, его изготовление не потребует особых вложений, затрат труда и времени, а также дорогостоящих материалов.

На таком дровоколе древесные бревна подаются по желобу и попадают на режущий орган. Получается такая своеобразная мини-лесопилка. Конечно же, можно купить в магазине фабричный дровокол, вот только цена его может огорчить Вас и сделать планируемую выгоду значительно меньшей.

Самодельный дровокол: как сделать?

Существует несколько вариантов таких устройств, например, реечные и гидравлические.

Дровокол с рейкой значительно проще в изготовлении, потому что не приходится возиться со сложной гидравликой.

Первым делом нужно составить проект и начертить чертеж конструкции. Можно заняться самостоятельным конструированием, а можно выбрать подходящий проект из множества представленных в интернете. Когда проект готов, нужно подсчитать, сколько материала и деталей понадобится для создания реечного дровокола.

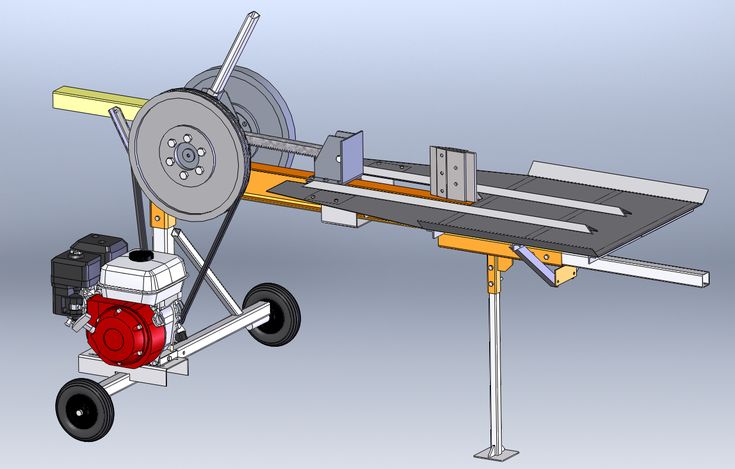

Чертеж реечного дровокола (дровокол реечный своими руками чертежи):

Затем можно приступать к сборке несущей рамы агрегата. Для нее рекомендуется использовать:

• металлический уголок достаточной толщины;
• металлический швеллер;
• профильные трубы;
• двутавр.

В соответствии с проектом сваривается рама. Если есть необходимость в перемещении агрегата, то нужно позаботиться о надежном шасси и возможности его блокировки на время колки дров.

После того, как рама готова, можно заняться установкой поршня, который будет подталкивать бревно к режущему элементу.

Приводить поршень в действие можно с помощью элетромеханического привода – кинетическая энергия порождается электродвигателем, а шатунный механизм обеспечивает движение поршня.

Схема/устройство реечного дровокола:

Хотя можно двигать не бревно, а резак. В этом случае нужно собрать мобильную раму, на которую подвешивается резак и двигатель. Для распила бревен рекомендуется использовать 4-резцовую насадку, хотя использование привычного дискового механизма будет значительно проще. Резцы независимо от своей конструкции должны быть прочными, желательно стальными.

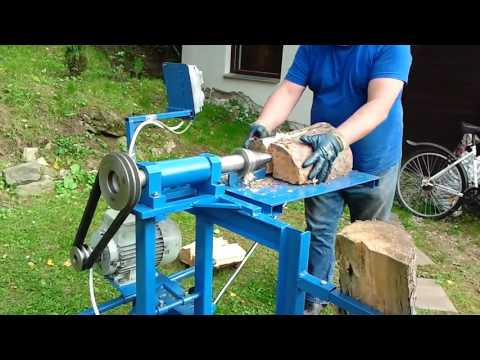

Видео:

Техника безопасности

Важный момент, которому нужно уделить самое пристальное внимание – это скорость движения поршня. Если она будет слишком высокой, то это может иметь следующие негативные последствия:

• распиленное бревно из-за слишком высокой скорости подачи может «вывести из строя» работающего с дровоколом человека;
• если подавать бревно на режущий орган чересчур быстро, то инструмент может заклинить и сломаться.

Если устраивается движущийся резак, то нужно постараться спроектировать его так, чтобы он находился вне зоны досягаемости для работников.

Подавать бревна на аппарат можно различными способами – горизонтально, вертикально или же в смешанном направлении. Естественно, что проще всего организовать и выполнять горизонтальную подачу – бревно кладется на подающую рейку и движется в сторону резака.

Следует также позаботиться о защищенности аппарата от повреждения электрическим током или вследствие перегрузки. Для этого можно реечный дровокол своими руками снабдить тепловым реле и муфтой-предохранителем и прочими атрибутами. Самое главное – это следить за тем, чтобы инструмент не стал слишком дорогим в изготовлении и сложным в эксплуатации, ведь его прямое назначение – сэкономить время, силы и деньги, а не разорить.

Поделиться:

рейка вал, механизм включения, как устроен колун

Содержание:

• Конструктивные особенности реечного дровокола
• Принцип действия
• Основные преимущества реечных дровоколов
• Недостатки реечных дровоколов
• Правила эксплуатации
• Обзор лучших моделей дровоколов
• Реечный дровокол своими руками
  • Рейка, вал для дровокола
  • Станина
  • Механизм включения

Колка дров это тяжелый физический труд, особенно когда речь идет о заготовке дров для частного дома, обогреваемого с помощью печного отопления. В этом случае для того чтобы обеспечить себя дровами на долгое время необходимо переколоть достаточно большое количество поленьев. Не всем такая работа под силу, поэтому стоит задуматься, о способах механизировать колку дров.

Механические устройства для колки дров называются дровоколами. Их существует множество различных видов, которые различаются по принципу действия, способу установки бревна, мощности, способу питания и многим другим параметрам. И, конечно же, в зависимости от всех этих параметров цены на дровоколы промышленного производства тоже сильно отличаются.

Конструктивные особенности реечного дровокола

Одними из самых простых в применении являются реечные дровоколы. Простота конструкции в сочетании со сравнительно небольшой ценой делает их одним из самых популярных дровокольных устройств для бытового применения.

Они монтируются на мощной станине, на которой закреплен колун. Существует две модификации колуна позволяющие колоть заготовку на две и на четыре части соответственно. Двигатель, приводящий в действие механизм, может быть бензиновым или электрическим. Основным конструктивным отличием дровоколов реечного типа является наличие зубчатой рейки и шестерни, при помощи которых толкатель двигает заготовку к колуну.

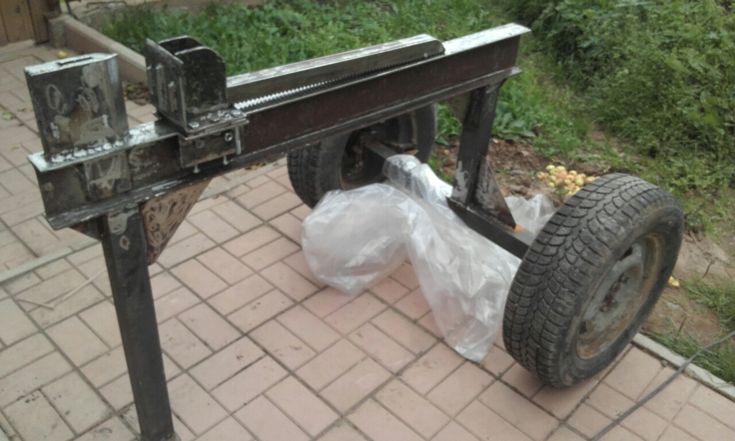

Реечный древокол

Принцип действия

Дровокол гидравлический

Двигатель при помощи ременной передачи вращает шестерню. При повороте рукояти управления шестерня приходит в движение зубчатую рейку. Рейка, двигаясь вдоль направляющих, закрепленных на станине, продвигает вперед толкатель. На станине между колуном и толкателем располагается заготовка, по мере движения толкатель раскалывает заготовку об колун.

После того, как толкатель дойдет до конца, зубчатая рейка и шестерня расцепляются, и весь механизм приводится в первоначальное состояние. У некоторых дровоколов возврат рейки на место производится вручную — обратным движением рукояти управления. После отбрасывания получившихся дров и замены заготовки весь процесс повторяется заново.

Основные преимущества реечных дровоколов

Дровокол ручной

При выборе бытового реечного дровокола следует обращать внимание на следующие параметры:

• вес и габаритные размеры;
• создаваемое усилие;
• мощность двигателя;
• максимальная длина заготовки.

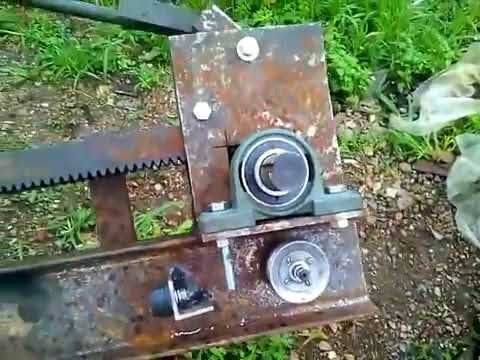

  Рейки

Благодаря своей простой конструкции реечные дровоколы достаточно надежны, а их ремонт не составляет большого труда и редко требует обращения к специалистам. Практически все детали можно приобрести в магазине.

Многие реечные дровокольные станки бытового назначения обладают мощностью и производительностью на уровне промышленного оборудования. При этом реечные дровоколы достаточно экономичны и не требуют особых условий эксплуатации.

Недостатки реечных дровоколов

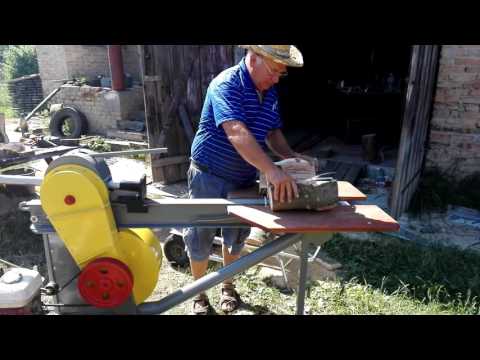

Дровокол своими руками

Главным недостатком реечного дровокола является ограниченность расстояния между толкателем и колуном. Это приводит к необходимости распиливать бревна на заготовки нужного размера.

Важно! Следует учитывать, что реечный дровокол является травмоопасным оборудованием. Но при соблюдении всех требований инструкции и правил техники безопасности риск получения травмы является минимальным.

Правила эксплуатации

Эксплуатация бытовых реечных дровоколов достаточно проста и не требует специальных знаний и навыков. Они пригодны для работы практически круглый год при любых температурных условиях. Для поддержания его в рабочем состоянии достаточно периодически смазывать вращающиеся механизмы и периодически очищать рейку. Эти действия занимают минимум времени и не требуют разборки механизма.

Обзор лучших моделей дровоколов

За последние несколько лет многие компании наладили выпуск различных моделей бытовых дровоколов различных видов и модификаций. Чаще всего в продаже можно встретить дровоколы производства двух компаний: Артмаш и СПРИНТ. Ниже представлен обзор нескольких моделей для решения различных задач.

Если необходимо колоть небольшие заготовки и требуется дровокол с электрическим приводом, питающийся от сети 220В, то для этого прекрасно подойдет дровокольный станок производства компании Артмаш с электрическим двигателем мощностью 2,2 л. с. и создаваемым усилием в 12 т.

При питающем напряжении в 380В и необходимостью колоть более крупные заготовки, следует обратить внимание на дровоколы СПРИНТ с двигателем в 3 л. с., если же мощность двигателя не играет принципиальной роли, то лучше рассмотреть модель компании Артмаш.

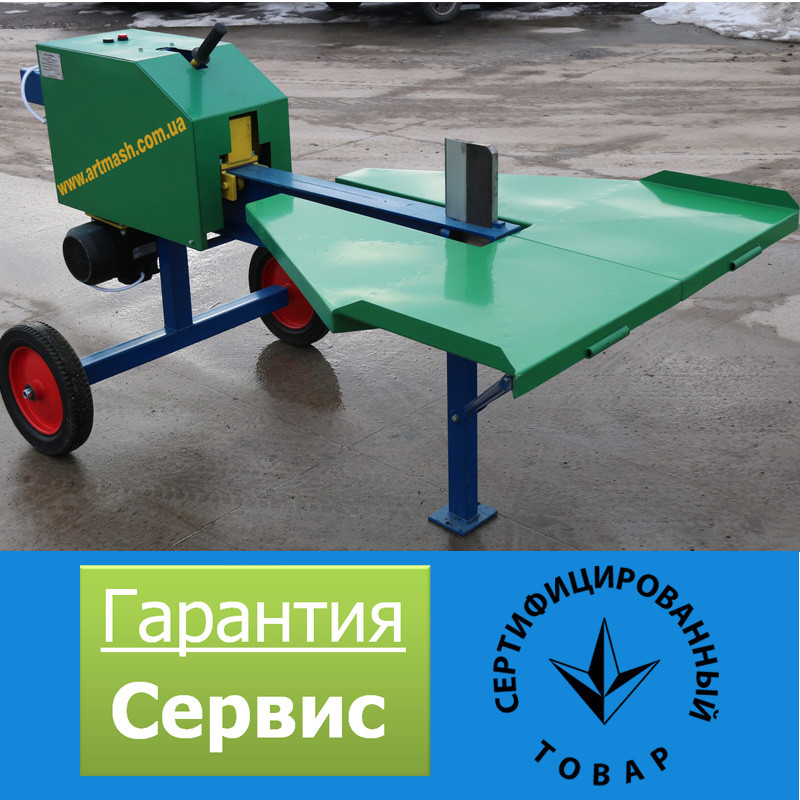

Дровокол реечный Артмаш 220 В

Тот же принцип действует для бензиновых и смешанных приводов. Практически все производители используют бензиновые двигатели в 6,5 л. с., при этом дровоколы СПРИНТ ориентированы на раскол более крупных заготовок, а для простых бытовых нужд больше подходят реечные дровоколы Артмаш.

Реечный дровокол своими руками

Покупка модели заводского производства может оказаться не каждому по карману, поэтому многие пытаются решить вопрос механизации процесса заготовки дров своими руками. Благодаря достаточно простой конструкции, при наличии определенных знаний и инструмента, изготовление реечного дровокола своими руками не является неразрешимой задачей.

Чаще всего для изготовления реечного дровокола в домашних условиях выбирают электрический или электромеханический вариант. Во втором случае движение рейки происходит при помощи маховика. Выбор этот обусловлен тем, что электричество является самым доступным и дешевым источником энергии.

Обратите внимание! При подготовке к изготовлению дровокола лучше всего предварительно сделать чертеж или эскиз и продумать, какие материалы понадобятся для изготовления различных деталей.

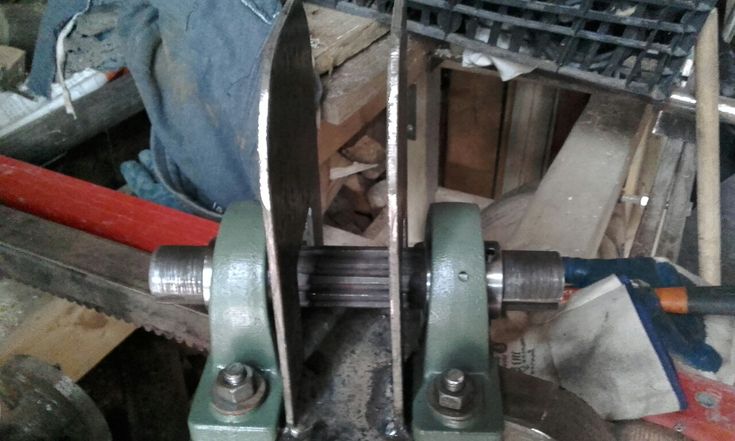

Рейка, вал для дровокола

Для изготовления рейки можно использовать вал, нарезав в нем зубья в соответствие с имеющейся шестеренкой. От чего подходит рейка для дровокола? Использовать можно зубчатые рейки от механизма подъема автоматических ворот, останется только отрезать от них заготовку нужной длины.

Важно! Рейка для дровокола должна быть короче расстояния от толкателя до колуна.

Станина

Станину можно сварить из швеллера, двутавра или профильной трубы, в качестве колуна можно приварить к станине обыкновенный топор или изготовить его из толстого листового железа.

Механизм включения

Механизм включения можно приобрести отдельно или изготовить его самостоятельно. Для этого необходима возвратная пружина и управляющая рукоять. При нажатой управляющей рукояти рейка прижимается к шестерне, при обратном движении управляющей рукояти рейка отцепляется от шестерни и возвращается в исходное положение.

Реечный дровокол является наиболее простым, надежным и недорогим дровокольным станком для бытового применения. Надежность конструкции в сочетании с высокой производительностью сделают его незаменимым помощником в заготовке дров на зиму.

3 3 голоса

Рейтинг статьи

Автор:

Ирина Хрюкина

Чертежи вертикального дровокола

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на дровоколе с ползунком, толкающим лопату вниз в журнал, чтобы разделить его.

Вертикальный дровокол Преимущества:

Вертикальные дровоколы иногда проще в что вам не нужно поднимать бревна так высоко, чтобы положить их на сплиттер. Вертикальный дровокол требует, чтобы бревна стояли вертикально, поэтому закатывание бревен на место на подушке, которая находится на уровне земли, может проще, чем поднимать их на место.

Вертикальные дровоколы также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах.

Узнайте больше о выборе тоннажа вашего дровокола по этим ссылкам здесь, или приобретите набор планов ниже

Описание вертикального плана: 20 тонн по вертикали Планов, 25 тонн Вертикальные планы, 30 тонн по вертикали Планы, 35 тонн Вертикальные планы, 40 тонн по вертикали Планы, 45 тонн Вертикальные планы, 50 тонн по вертикали Планы

Вертикальный дровокол Недостатки:

Одним из недостатков вертикальных дровоколов является то, что клин в журнал, что означает, что он может застрять в частично разделенном журнале и оттягивается назад при втягивании гидравлического цилиндра.

Низкий Низкие цены!!! Купите набор CAD Design Вертикальный разделитель бревен Планы ниже!

Чертежи вертикального дровокола Модели от 20 до 50 тонн планов в формате .pdf доставляются на ваш адрес электронной почты PayPal адрес. Выберите свою модель тоннажа ниже — всего за 8,95 долл. США 20 План вертикального дровокольного станка тонны 25 План вертикального дровокольного станка тонны 30 План вертикального дровокольного станка тонны 35 План вертикального дровокольного станка тонны 40 План вертикального дровокольного станка тонны 45 План вертикального дровокольного станка тонны 50 План вертикального дровокольного станка тонны

Когда я решил заняться колкой дров, у меня возник один вопрос относительно разветвители логов, что более важно при их использовании, наличие горизонтальный вариант, когда клин неподвижен, а древесина толкается в сторону, пока он разделяется (и вы можете поставить 4-сторонний клин на нем), или иметь клин в качестве подвижной части и иметь возможность расколоть и по горизонтали и по вертикали? Моим окончательным решением было универсальное горизонтальное / вертикальный сплиттер.

Теперь у меня есть сплиттер, который может быть либо горизонтальным, либо вертикальным. я использую это в основном вертикально, так как мне не нужно поднимать большие бревна на место. Я могу засунуть края под разделитель и просто откусить. в вертикальное положение, этот дровокол предназначен для работы с большим диаметром дерево с легкостью, уменьшая потребность в подъеме тяжестей. Или используйте его в более традиционное горизонтальное положение. Лично я бы взял такой работает как в вертикальном, так и в горизонтальном положениях, потому что стоя рядом с кучкой дров и стаскивая с вершины небольшие бревна, вы не приходится наклоняться, чтобы разделить их или стащить с машины. Но ты все еще может перекатывать большие куски и не поднимать их.



Вот примерный список деталей, необходимых для сборки разветвителя с некоторыми примерные расходы.

Стандартный вертикальный дровокол Конструктивные компоненты включают:

1. Гидравлический цилиндр 4 x 24 175,00
2. 2-ступенчатый насос 11 гал/мин 150,00
3. Монтажный кронштейн насоса 40,00
4. гидравлические шланги 50,00 мин
5. регулирующий клапан с автоматическим возвратом 80,00
6. Фильтр гидравлического масла 20,00
7. гидравлические фитинги 50,00 плюс
8. гидравлическая жидкость (минимум 5 галлонов) $5 галлонов
9. газовый или электрический двигатель 300,00
10. ось с колесами, шинами и крыльями
11. 2-дюймовая сцепка с предохранительными цепями
12. 6-дюймовая двутавровая балка
13. 8-дюймовый стальной режущий клин
14. разное материалы

Тщательно выбирайте двигатель, существует множество различных типов электрических моторы той же мощности. рейтинг. Некоторые быстро выходят из строя, а другие может длиться вечно. При использовании правильного типа электродвигателя, л.с. потребность может быть снижена на 1/3 Для 2-ступенчатых насосов 1/2 л.с. за гал. требуется для.

Для одноступенчатых насосов 2-3 л.с. за гал. нужно.

Когда вы идете вертикально, обязательно ставьте плоскую ступню на дно прямая я сияю. Облегчает размещение плоского конца бревно на плоской ступне для расщепления. Я видел некоторые сплиттеры, построенные с клин на дне. Такая конструкция подходит для горизонтального сплиттера. но не для вертикального. Должно быть весело пытаться сбалансировать бревно на край клина в этих случаях.

39 Самодельные дровоколы, облегчающие распиловку дров – самодостаточная жизнь

Самодельный дровокол сэкономит вам время, энергию и деньги, когда вам нужно распилить дрова для камина или дровяной печи . С тенденцией к более устойчивому образу жизни многие люди ищут альтернативные источники тепла, и дрова являются основным источником. Древесина экологична, возобновляема, доступна и недорога. Самым большим недостатком отопления (или приготовления пищи) дровами является объем работы, необходимой для подготовки дерева к использованию в качестве топлива для отопления. Инструменты для колки древесины облегчают работу, но при покупке в магазине они могут быть дорогими. Ознакомьтесь с этими идеями и планами самодельных дровоколов, чтобы вы могли построить свой собственный самодельный дровокол и сэкономить много времени и денег.

Вы также можете проверить: стеллаж для дров своими руками , срубы своими руками , планы сарая для дров и самодельные дровяные печи .

1- Маленький и портативный дровокол

Дровокол может быть как мощным, так и небольшим. А портативность этого дровокольного плана делает его победителем для всех, кто хочет отапливать свой дом дровами.

2-винт Самодельный дровокол

Гигантский винт может быстро и легко превратить большие бревна в поленья размером с камин с помощью этого самодельного дровокола. Если у вас есть дровяная печь или камин, это идеальный дровокол. Двигатель мощностью три лошадиные силы делает это Дровокол своими руками легко справляется даже с самыми большими бревнами.

Этот самодельный проект прост и имеет несколько функций безопасности, которые вы будете встраивать в разветвитель. Двигатель, который приводит в действие большой винт, активируется нажатием кнопки, и он быстро пробивает себе путь через бревно.

В этом чертеже также показано, как разместить предохранительный выключатель на машине для мгновенного отключения в случае чрезвычайной ситуации.

3- Кинетический разделитель бревен

Чтобы преобразовать энергию, производимую мотором или двигателем, в концентрированный импульс силы, кинетические самодельные дровоколы используют огромные маховики. Под действием этой силы движущаяся рейка и нажимная пластина вдавливаются в бревно, что приводит к его поломке.

При вращении маховик вырабатывает кинетическую энергию, которая сохраняется. После этого вы дергаете за рычаг, чтобы начать процесс расщепления бревен.

Тот факт, что кинетические сплиттеры намного быстрее, чем их обычные аналоги, часто считается их основным преимуществом. Время цикла многих из них составляет от 2,5 до 3 секунд.

Как собрать кинетический дровокол

Этот дровокол своими руками легко изготовить в гараже из доступных материалов.

Вам понадобятся квадратные трубы, маховик, зубчатые рейки и шестерни, как показано на рисунке.

4- Дешевый разделитель бревен

Эти бесплатные планы покажут вам, как построить разделитель бревен очень дешево. Разветвитель прочный и функциональный, но детали для его сборки были бесплатными, потому что они были переработаны.

Двигатель — старый грузовой двигатель, который все еще в хорошем состоянии, колеса и ось от старого садового прицепа, переработанные стальные трубы и двутавровые балки, а также те детали, которые составляют основные компоненты дровокола DIY. Возможно, придется купить несколько небольших недорогих компонентов, чтобы собрать все вместе, но общая стоимость будет очень дешевой.

Конечным результатом стал функциональный дровокол, достаточно компактный, чтобы поместиться в гараже или сарае, но достаточно мощный, чтобы расколоть полено на полезные дрова для камина.

5-Thirty Ton Powerhouse

С этим 30-тонным самодельным дровоколом можно легко превратить большие деревья в штабеля дров . Посмотрите это обучающее видео на YouTube о том, как построить дровокол, чтобы вы могли превратить большие деревья в маленькие кусочки дерева, готовые для камина.

6- Двусторонний разделитель бревен

Используйте эти пошаговые инструкции о том, как сделать разделитель бревен, и вы сможете построить мощный дровокол , который может быстро и легко распилить как большие, так и маленькие куски дерева.

7- Дровокол без подъема

Вот самодельный дровокол , который поднимает для вас дрова и укладывает их на место на машине. Следуйте этим подробным инструкциям для самодельной машины, которая расколет ваши дрова и спасет вашу спину.

8- Гидравлический дровокол своими руками

Держите ящик для дров полным без особых усилий с этим Гидравлическая система «сделай сам» , которая легко расколет дрова и сохранит тепло в вашем доме всю зиму.

9- Дровокол Unicorn

Этот дровокольный станок DIY использует другой подход к задаче, используя шнек с острым концом вместо тупого края.

10- Самодельная портативность

Иногда проще отнести самодельный дровокол к дровам, чем подносить дрова к дровоколу. Эти планы «сделай сам» позволят вам построить прочный и 9Портативный дровокол 0112 очень недорого.

11- Металлолом Самодельный дровокол

Небольшой металлолом, разбросанный по всему дому, можно превратить в самодельный дровокол с помощью этого простого плана сборки.

12- Ручной дровокол

Простая схема позволит вам построить этот ручной дровокольный станок с очень небольшими затратами. Для этого требуется некоторая смазка локтя, но все же он делает раскалывание дров намного проще и быстрее, чем просто топором.

13- Дровокол своими руками с маховиком

Из обрезков деталей и небольшой изобретательности был создан этот дровокол с маховиком , , и теперь вы можете собрать его самостоятельно, следуя этому обучающему видео.

14- Быстродействующий дровокол

Превратите кучу срубленных деревьев в аккуратные штабеля готовых к сжиганию дров для дровяной печи или камина с помощью этого быстродействующего дровокола конструкции .

15-футовая силовая конструкция

Этот простой в сборке самодельный дровокол выполняет свою работу с помощью силы ноги. Простота сборки и простота использования: просто нажмите на педаль, чтобы расколоть бревно.

16- Переработанные автомобильные детали

Этот дровокол показывает, как утилизировать бывшие в употреблении автомобильные детали из разбитого автомобиля и превратить их в функциональный дровокол.

Задний мост от небольшого автомобиля идеально подходит для этого проекта «сделай сам», как и части рамы автомобиля. Сталь может быть сформирована и сварена в прочную раму для дровокола.

Если вы устали колоть дрова топором и у вас есть доступ к разбитой машине, воспользуйтесь этими бесплатными чертежами дровокола, чтобы переработать старые автомобильные детали в новый самодельный дровокол.

17- Молотковый дровокол

Эта конструкция отличается, но столь же эффективна для колки дров. Этот самодельный дровокол не имеет двигателя и управляется вручную.

Эти бесплатные планы покажут вам, как переработать старое железо в полезный дровокол. Несмотря на то, что им управляет рабочая сила, конструкция включает в себя сверхмощную пружину, которая делает большую часть работы за вас. Этот молотковый дровокол также дает вам больше гибкости в выборе размера древесины, с которой вы начинаете и заканчиваете. даже самое широкое бревно можно расколоть на мелкие щепки для растопки.

Когда вы закончите с молотком, его легко убрать.

18-тонный дровокол

Если вам нужно расколоть твердую дубовую древесину или большие куски дерева, то этот 30-тонный дровокол для вас.

Это не сборка для небольшой дровяной печи, которой требуется всего полкорда дров в год, это большая сборка для больших дров.

Идеальный самодельный дровокол для тех, кто продает дрова и нуждается в расщеплении большого количества больших бревен на более мелкие. Также отличный дровокол для поселенца, который готовит и топит дровами. Этот сверхмощный самодельный дровокол с легкостью справляется с самыми твердыми и большими кусками дерева. Сделайте раскол большого количества дров быстро и легко с помощью этого самодельного станка.

19- Сборка дровокола из металлолома

В этом видео на YouTube показано, как собрать 20-тонный дровокол из металлолома. Дешёвый в сборке, не допускающий попадания на свалку пригодных для использования предметов, а дровокол значительно облегчит вам распиловку древесины.

Не позволяйте небольшому размеру дровокола ввести вас в заблуждение: он оснащен 20-тонным двигателем, способным с легкостью раскалывать прочные бревна. Небольшой размер идеально подходит для хранения или переноски в лес для колки дров на месте.

Небольшой размер также позволяет быстро строить, а переработка металлолома практически ничего не стоит. Быстро, просто, дешево и эффективно — это выигрышная комбинация в любом проекте «Сделай сам».

20- Сделайте свой выбор из этих нескольких самодельных планов раскалывания бревен

В этом видео на YouTube показано несколько самодельных конструкций для раскалывания бревен и принцип их работы. Имея множество стилей, размеров и дизайнов, вы можете выбрать тот, который лучше всего подойдет для ваших потребностей в расщеплении бревен.

Это видео на YouTube и последующие комментарии также укажут на некоторые конструктивные недостатки некоторых дровоколов. Наряду с недостатками есть также комментарии о том, как сделать разделители логов более эффективными. Всегда приятно получать отзывы о проектах, чтобы было меньше ошибок при сборке собственного самодельного дровокола.

Безопасность должна стоять на первом месте при сборке дровокола, и это очень информативное видео и последующие комментарии укажут на функции, которые необходимо улучшить в некоторых из этих дровокольных станков. Сделать рубку дров проще и быстрее — это цель создания собственного самодельного дровокола, но никто не хочет терять руку или руку в процессе колки дров.

Это видео на YouTube стоит посмотреть независимо от того, какой дизайн вы выберете. В нем будут указаны вещи, которые вы, возможно, не учли, и функции безопасности, которые вы, возможно, захотите включить в свою сборку своими руками.

21- Гидравлический дровокол

Эти чертежи дровокола покажут вам, как построить безопасный и эффективный гидравлический дровокол для дома или бизнеса.

Когда вам нужно распилить и сложить много дров для зимнего использования дома или продать в дровяном бизнесе, этот сверхмощный гидравлический дровокол быстро справится с задачей. Эта самодельная машина может превращать большие деревья твердых пород в груды расщепленных дров, размер которых как раз подходит для дровяной печи. Работайте с умом и не усердно с этим самодельным дровоколом.

22- Автономный разделитель бревен

Автономное проживание означает, что вам нужно найти альтернативный источник отопления и приготовления пищи, который является устойчивым и доступным. Древесина является отличным альтернативным источником топлива, но она должна быть обработана до размеров, достаточно малых, чтобы поместиться в дровяную печь, обогреватель и/или камин.

В этом видеоруководстве на YouTube показано , как построить дровокол , который идеально подходит для автономной усадьбы. Этот дровокол безопасен, быстр и эффективен для всех типов древесины.

23- Трансформация клина

В этом видео на YouTube показано, как превратить небольшой дровокол в более мощную машину, которая может работать с бревнами большего размера.

Клин усилен, так что небольшой дровокол может легко раскалывать более крупные бревна, что ускоряет и облегчает распиловку дров в приусадебном хозяйстве. При отоплении и приготовлении пищи на дровах требуется много дров, чтобы пережить зиму, и это преобразование своими руками поможет вам накопить дрова за короткий промежуток времени.

Сэкономьте время, деньги и энергию, превратив небольшой дровокол в более крупный с помощью этих бесплатных планов.

24- Старый автомобиль Дровокол

Старый разбитый автомобиль с хорошим двигателем может получить вторую жизнь в качестве самодельного дровокола. Это видео на YouTube покажет вам, как эффективно использовать старый автомобиль, переработав его в самодельный дровокол . Раскалывайте даже самые большие и прочные бревна из твердой древесины с помощью этой конструкции «сделай сам».

Превратите срубленное дерево в кучу готовых к использованию дров быстро и эффективно с помощью этого старого дровокол-автомобиля.

25- Бензиновый дровокол

Небольшой бензиновый двигатель обеспечивает мощность для этого большого дровокольного станка. Отлично подходит для использования на даче или в хижине в лесу, держите дрова в запасе и будьте готовы к сжиганию с помощью этой мощной машины.

Два задних колеса делают этот самодельный дровокол портативным, поэтому вы можете перемещать его по мере необходимости. Подсоедините дровокол к своему грузовику или квадроциклу и отвезите его в лес, где растут деревья, чтобы рубка дров была более эффективной. Этот видеоурок на YouTube покажет вам, как построить этот газовый сплиттер.

26- Измельчитель бревен

Всегда здорово, когда одна машина выполняет две разные задачи. Это сэкономит деньги, время и место для хранения, как и эта комбинация измельчитель дровокол .

Посмотрите это видео на YouTube, чтобы узнать, как раскалывать дрова и делать небольшие щепки с помощью одной машины. Одна сборка своими руками, два применения. Чтобы разжечь огонь, нужны небольшие щепки для растопки, а затем большие щепки, чтобы поддерживать огонь в течение длительного времени. Этот самодельный дровокол позволяет получать как маленькие, так и большие куски дерева, чтобы вы могли сохранять тепло в доме всю зиму.

27- Двухсторонний самодельный дровокол

Эта сверхэффективная конструкция позволяет распиливать дрова как на входе, так и на выходе, поэтому работа выполняется вдвое быстрее.

Эта конструкция позволяет одновременно разделить два бревна, когда с ней работают два человека. Один может положить бревно спереди, а другой человек может положить бревно сзади, когда сплиттер движется спереди назад.

Время — деньги, и этот дровокол экономит время, разрезая дрова в обе стороны. Простой дизайн, очень эффективный и простой в сборке с помощью этого руководства на YouTube. Задние колеса этой машины позволяют легко брать ее с собой везде, где есть дрова, которые необходимо расколоть.

28- Самодельный трехточечный дровокол

Тракторы являются жизненно важной частью работающей фермы, и они могут делать гораздо больше, чем просто вспахивать поле. Посмотрите это видео на YouTube, чтобы узнать, как можно использовать трактор для колки дров для камина или дровяной печи.

Нарубите достаточно дров, чтобы пережить зиму на сельскохозяйственном тракторе. Трактор обычно простаивает в сарае в зимние месяцы, и это отличный способ использовать трактор в это время простоя.

Соберите этот трехточечный дровокол и позвольте трактору сделать всю тяжелую работу по колке дров за вас.

29- Двигатель мощностью 3 л.с.

Этот мощный дровокол рассчитан на долгие годы службы. Двигатель мощностью 3 л.с. позволяет быстро раскалывать большие бревна, чтобы вы могли вернуться в теплое помещение до того, как ваши пальцы обморозятся.

Неприятно находиться на улице в минусовую погоду и рубить дрова топором, так что собери эту Сделай сам Дровокол чтобы не проводить много времени на улице в морозную погоду. Это видео на YouTube содержит подробные инструкции, поэтому проект «Сделай сам» очень прост в создании.

30- Ручной дровокол с четырьмя лезвиями

Четыре лезвия топора используются для создания четырех режущих лезвий на самодельном дровоколе . Этот дровокол немного отличается от других, потому что это ручной дровокол. Для питания этой машины не используется газ или электричество, поэтому она идеально подходит для использования на усадьбе вне сети или в отдаленном охотничьем домике.

Это простой способ расколоть дрова, и его можно использовать везде, где вам нужно развести огонь. Поместите бревно в металлическую раму поверх четырех лезвий топора, затем сильно ударьте по бревну, и бревно станет четырьмя кусками дров идеального размера.

31- Самодельный дровокол

Отличное видео на YouTube с подробными инструкциями по сборке дровокола своими руками. Этот сверхмощный дровокол был построен в подвале в то время, когда из-за сильной снежной бури все было остановлено.

Если вы живете в районе, подверженном обильным снегопадам и холодной зимней погоде, вам понадобится надежный дровокол, подобный этому. Всегда имейте под рукой много готовых дров на случай неожиданной зимней снежной бури с помощью этого дровокола.

32- Дровокол

Если вы отапливаете свой дом исключительно дровами, вам нужен эффективный, быстрый и безопасный дровяной процессор, подобный этому.

Это видео на YouTube покажет вам, как построить эффективный деревообрабатывающий станок с тракторным приводом. Подсоедините дровокол и дровокол к трактору и езжайте туда, где находятся срубленные деревья, чтобы на месте можно было переработать дрова.

33- Шнековый дровокол

Небольшой размер, но достаточно мощный для раскалывания больших бревен. Идеально подходит для небольших помещений, чтобы вы могли оставаться в тепле и сухости, пока обрабатывает дрова для вашего дома.

Посмотрите этот видео-учебник на YouTube, где вы найдете всю подробную информацию о том, как собрать винтовой дровокол своими руками.

34- Гидравлический дровокол своими руками

Простой гидравлический дровокол работает путем приложения давления к цилиндру. Гидравлический насос приводится в действие либо бензиновым двигателем, либо электродвигателем. Гидравлическое масло используется для создания давления в насосе. Рычаги дровокольного станка активируют клапан, который позволяет находящемуся под давлением маслу приводить в действие гидравлический цилиндр и ломать бревно.

При отпускании рычагов на большинстве гидравлических разветвителей цилиндр автоматически возвращается в исходное положение. Это также важная функция безопасности. Стоимость обслуживания и простота использования — преимущества гидравлических дровоколов.

Как собрать

Если у вас есть цилиндровый двигатель и немного металла, вы можете сделать этот дешевый дровокол в своем гараже.

35- Винт Самодельный дровокол

Используя гигантский винт, этот самодельный дровокол позволяет быстро и эффективно распиливать большие бревна на поленья, подходящие для камина. С камином или печью это лучший дровокол для вас. Трехсильный двигатель этого дровокола, сделанного своими руками, позволяет с относительной легкостью обрабатывать даже самые большие бревна.

Несколько элементов безопасности будут включены в разветвитель в рамках этого базового проекта «Сделай сам». Нажатие кнопки активирует двигатель, который приводит в движение огромный винт, который быстро пробивает себе путь через бревно. В эту конструкцию включен предохранительный выключатель для быстрого отключения в случае возникновения чрезвычайной ситуации. К преимуществам использования винтовых самодельных дровоколов можно отнести скорость, а также то, что их легко изготовить. Одним из недостатков использования такого разветвителя является то, что это может быть опасно.

Как сделать винтовой самодельный дровокол

Шнек, мотор и ось — это все, что вам нужно для создания этого дровокол.

36- Дешевый дровокол «Единорог»

Дровокол «Единорог» — одна из самых необычных, но очень простых конструкций самодельного дровокол . Вы вставляете в него кусок дерева вручную, и, когда он вращается, шуруп вонзается в дерево и расщепляет его. По сути, это гигантский конический винт, который вращается. Есть типы, которые можно прикрепить к коробке отбора мощности трактора, а есть даже тот, который предназначен для крепления к колесу автомобиля. Поддомкратив заднюю ось, включив передачу на ходу и прикрепив ее к гайкам одного из ведущих колес, вы получите дровокол. Дровокол Unicorn прост в изготовлении и обслуживании, но я бы не советовал использовать именно этот тип дровокола, так как он по своей сути рискован.

Как собрать

Все, что вам нужно, это конический винт, чтобы его создать.

37- Самодельный дровокол до 200$

Этот дровокол можно сделать из двигателя старого автомобиля, который был повторно использован. Он приводится в действие двигателем с вертикальным валом мощностью 8 лошадиных сил, который можно использовать от старого трактора или автомобиля. Этот дровокол своими руками обойдется вам менее чем в 200 долларов за оборудование и займет менее 6 часов на изготовление. Это позволит вам просто превратить бревна твердых пород в дрова. Основными преимуществами этого самодельного дровокольного станка являются простота использования и низкая стоимость обслуживания.

Как построить

Все, что вам нужно, это двигатель, гидравлический насос и металлолом.

38- Самодельный дровокол

Отличный фотоурок по сборке собственного дровокол . Подробные фотографии продемонстрируют вам процесс, так что вы можете иметь свой собственный дровокол, который будет раскалывать дрова за вас. Достаточно мал, чтобы его можно было буксировать за транспортным средством, поэтому вы можете доставить этот дровокол в лес, где он находится, вместо того, чтобы приносить бревна к дровоколу.

Чем меньше вам придется возиться с бревнами, тем лучше будет для вашей спины. Выбросьте свой старый топор и соберите новый самодельный дровокол, который сделает за вас тяжелую работу по рубке дров.

39- Мощный дровокол своими руками

Если у вас завалялся старый топор, не стоит его выбрасывать, так как вы можете превратить его в самодельный дровокол всего за несколько часов. Для выполнения этого проекта вам понадобится несколько квадратных металлических труб, топор, гигантская круглая металлическая труба и сварочный аппарат. Когда вы закончите процесс изготовления топора, лезвие будет расположено так, чтобы оно было направлено вверх.
