Дровокол самому сделать: 9 лучших идей как сделать дровокол своими руками

Содержание

Механический дровокол своими руками | Своими руками

Содержание ✓

✓ ИЗГОТОВЛЕНИЕ ДРОВОКОЛА СВОИМИ РУКАМИ
✓ ПРИНЦИП РАБОТЫ САМОДЕЛЬНОГО ДРОВОКОЛА
✓ ДРОВОКОЛ СВОИМИ РУКАМИ – ВИДЕО (вариант)

ЗАГОТОВКА ДРОВ – ПРОЦЕСС ТРУДОЕМКИЙ И ДЛИТЕЛЬНЫЙ. БОЛЬШЕ ВСЕГО ВРЕМЕНИ И СИЛ УХОДИТ НА РАСКОЛ КОЛОДОК. ЧТОБЫ УСКОРИТЬ И УПРОСТИТЬ ЭТУ ПРОЦЕДУРУ, СМАСТЕРИЛ СЕБЕ ДРОВОКОЛ. СО СВОЕЙ РАБОТОЙ ОН СПРАВЛЯЕТСЯ НА УРА.

ИЗГОТОВЛЕНИЕ ДРОВОКОЛА СВОИМИ РУКАМИ

1. Из профильной трубы сечением 40×40 мм сварил раму размером 90х60х 40 см (длина, высота, ширина).

2. Накрыл ее металлическим листом толщиной 5 мм размером 40×100 см, который закрепил на четыре болта — это стол.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

3. Из трубы d 15 мм изготовил ручку в виде скобы и прикрутил ее болтами к торцу рамы сверху (фото 1). В этом же месте установил пульт включения и выключения двигателя.

4. С противоположной от ручки стороны к стойкам снизу приварил ось и закрепил на ней колеса (фото 2) Последние изготовил из металлических колец шириной 4 см и d 130 мм (отрезал от трубы) и листового железа толщиной 5 мм.

5. На перекладины внутри рамы наварил площадку из листового металла подходящего размера и закрепил на ней болтами трехфазный электродвигатель (3 кВт на 900 оборотов) (фото 3). По бокам закрыл его дверцами из жести (фото 4) На валу мотора закрепил двухручей-ковый шкив d 100 мм.

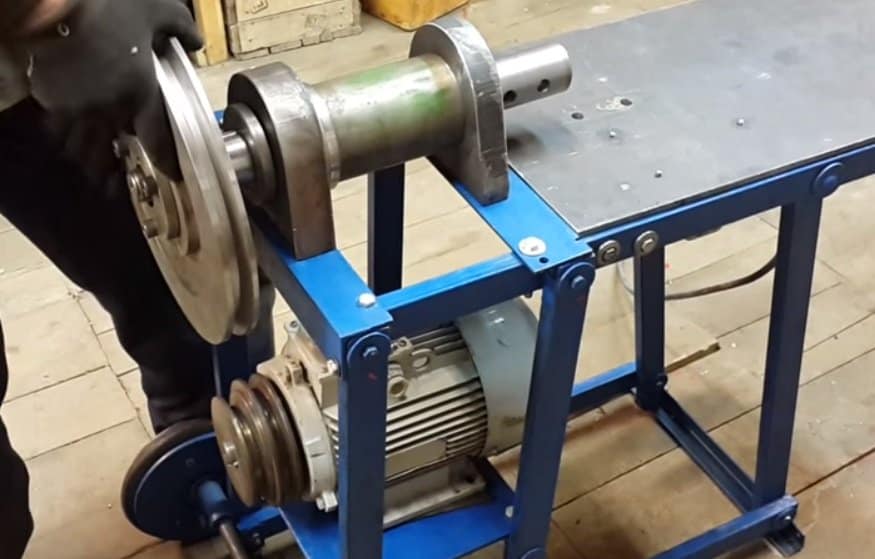

6. На столешнице строго над двигателем закрепил механизм для колки дров, который состоит из вала и конусного винта с насечками, его собрал по такому принципу (фото 5). Только вместо звездочки установил на хвостовик вала шкив d 200 мм. Помимо своей основной задачи (передача крутящего момента) он выполняет роль редуктора, понижающего обороты с 900 до 450 об./мин. После установки соединил механизм с двигателем ремнем и закрыл кожухом из жести (фото 6) чтобы на подшипники не попадала влага.

7. Со стороны шкива в целях безопасности закрыл мотор металлической накладкой с отверстиями (фото 7). Подсоединил к пульту и двигателю силовой кабель для подключения к сети. Готовый агрегат покрасил в черный и синий цвет (фото 8)

ПРИНЦИП РАБОТЫ САМОДЕЛЬНОГО ДРОВОКОЛА

Подключаю двигатель к сети и нажимаю кнопку «пуск» на пульте. Беру колодку и, установив ее на стол вертикально, толкаю к конусному винту (фото 9) за счет вращения и насечек он врезается в бревно и раскалывает его. Расколотые поленца сразу складываю в стожок. По окончании работы дровокол закатываю в сарай.

Читайте также: Гидравлический дровокол своими руками

ДРОВОКОЛ СВОИМИ РУКАМИ – ВИДЕО (вариант)

Дровокол своими руками. Работа над ошибками!

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

конструкция, принцип работы, виды, особенности, правильная эксплуатация

Для поддержания горения костра подходит любой вид дров. Топить печь или камин лучше небольшими поленьями. Для их заготовки понадобится хороший топор. Это самый распространенный инструмент в домашнем обиходе. Для заготовки дров на всю зиму нужно приложить много усилий. После разрубания пеньков на руках могут появиться мозоли, а спина у многих начинает болеть. Выход из положения есть. Современные технологии позволяют автоматизировать этот тяжелый труд. На помощь придет дровокол.

На современном рынке представлен широкий ассортимент ручных и электрических дровоколов. Эти приспособления облегчают труд человека. Они помогут за короткий срок проделать большую работу. Инструмент минимизирует физическую нагрузку и сэкономит много времени. Не нужно будет махать тяжелым топором или колуном, разрубая толстые пеньки. Гидравлическое устройство сделает самую сложную работу. Оно расколет на одинаковые поленья дерево любого диаметра.

Редакцией сайта был составлен рейтинг лучших дровоколов. Специалисты брали во внимание отзывы профессионалов и мнения простых пользователей. На их основе сделаны рекомендации, которые помогут определиться с выбором. На рынке большое количество производителей из разных стран, которые конкурируют друг с другом. Были отобраны лучшие модели, на которых стоит заострить внимание.

Что такое дровокол?

Дровоколом принято считать современный станок, который предназначен для заготовки дров в большом и малом количестве. Очень часто такое оборудование называют колунами или дровокольными станками. Помимо раскола поленьев, они выполняют и торцовку.

Работу дровокол выполняет быстро и качественно, а также намного безопасней, чем обычный топор, что немаловажно. Это достаточно практичное, эффективное и удобное приспособление. Для того чтобы заготовить дрова на 5- 7 дней, топором нужно работать по 4 часа в течение всей недели, дровокол же справится за 3 часа, а вам будет нужно только сложить аккуратно поленья. Применяют дровоколы на дачах, в частных загородных домах для заготовки дров, более сложные модели очень часто используют на промышленных предприятиях, деревообрабатывающих заводах и пр.

Как устроен дровокол и принцип его работы

Дыроколы различаются между собой по принципу работы: механический дровокол, гидравлический и дровокол-шуруп.

Механические дровоколы достаточны несложные и просты в использовании, в основном они предназначены для раскалывания недлинных чурок, около 50 см. Их основу составляет специальный, так называемый конусный шуруп, он ввинчивается в полено и раскалывает его. Кроме этого, одним из важных элементов данного дровокола является двигатель, можно использовать как бензиновый, так и электрический. Для бытовых целей лучше всего применять электрический. Принцип его работы заключается в следующем:
Рукоятку стопора подымают и перемещают упор, напротив лезвия колуна.
Между колуном и упором размещают полено, упор опускают.
Зетам нажать на педаль, она расположена внизу, и полено расколется.
Дровокол-шуруп был менее известной моделью, которую придумал неизвестный мастер-самоучка. Благодаря своей простоте использования и эффективности работы, станок набирает популярность. Данный агрегат состоит из станины, на которой закреплен специальный двигатель. Редуктор приводит в движения вал, на нем закреплен рабочий конус. Некоторые мастера проделывают эксперимент и закрепляют шуруп прямо на мотор, для такой конструкции необходим понижающий редуктор, не всегда такая модель хорошо справляется с работой.
Пожалуй, самыми мощными можно назвать гидравлические колуны, они легко могут справиться с любыми породами дерева, а также им нипочем как сухая, так и влажная древесина. Предназначены данные дровоколы для заготовки большого объема дров любой толщины, выполняют работу быстро и качественно. Их активно применяют в промышленных целях, а также довольно часто и в бытовых. Вся конструкция несложная, можно легко справиться самостоятельно. Ее основой является гидравлический цилиндр, который подталкивает бревно или ножи, в зависимости от модели, в процессе работы. Используется сжатая жидкая энергия, которая и помогает раскалывать дрова.

Конструктивные особенности

Благодаря современным технологиям на современном строительном рынке представлено большое многообразие моделей дровоколов, производимых как российскими, так и зарубежными компаниями.

Прежде чем приобрести или изготовить собственными силами дровокольный станок, нужно понять, что он собой представляет, для чего предназначен и по каким критериям разграничиваются различные виды дровоколов.

Дровокол — это механизированное приспособление-станок, с помощью которого быстро и с минимальными затратами физических усилий производится расколка/расщепление пней и бревен различной толщины и длины на отдельные поленья.

Обратите внимание! В отличие от деревообрабатывающих станков промышленного назначения, с помощью которых происходит очистка бревен от коры и сучков, торцевание и калибровка, распиливание бревен на доски, основное назначение дровокола заключается в расколе остатков бревен и пней на отдельные поленья (и, при необходимости, их торцовка).

Конструкция дровокола достаточно простая. Его основными конструктивными элементами являются:

станина — неподвижная часть, на которую крепятся двигатель (более оптимально — под ней), редуктор, рабочий конус и устанавливается бревно;
двигатель — бензиновый или электрический;
редуктор — предназначен для обеспечения стабильного давления воздуха, повышает крутящий момент и понижает/повышает обороты;
рабочий нож или конус/колун — с помощью которого происходит непосредственный процесс расколки бревна;
подшипники — поддерживают рабочий конус или нож с заданной жесткостью.

Виды дровоколов

Дровоколы разделяются на бытовые и промышленные:

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Бытовые колуны работают по стандартной схеме, не рассчитаны на большие объемы, при их использовании в работе обязательно необходим перерыв. Очень часто применяют в домашнем хозяйстве, для заготовки дров в камины, печи и т. д.
Промышленные дровоколы очень мощные, способные справиться с огромными объемами, используют для заготовки большого количества дров. Довольно-таки сложные конструкции, производят не только распил бревна, а и его подачу, торцовку и т. д. Рассчитаны на длительное время беспрерывной работы. Безусловно, цена на два вышесказанных вида, разная. Промышленные имеют достаточно высокую цену, а бытовые можно приобрести по вполне доступной.

По способу закладки бревна дровоколы также подразделяются на несколько видов:

Горизонтальные. Закладка бревна идет горизонтально, в специальный желоб, и бревно распиливается по горизонтали. Это самый распространенный вид, он достаточно удобен и практичный. Схема такова: либо бревно движется по направлению ножа, либо же наоборот.
Вертикальный. Механизм тот же, что и в предыдущем варианте, только бревно закладывается вертикально. Нож движется сверху и давит на бревно. Это очень компактная конструкция, занимает намного меньше места, нежели горизонтальная в основном используют в промышленности.
Смешанные модели — совмещают в себе одновременно два типа закладки: как горизонтальный, так и вертикальный. Данные модели принято считать профессиональными, используют для большого потока дров. Широко применяют на деревообрабатывающих предприятиях.

Также следует различать дровоколы и по принципу потребления двигателем топлива. Различаются электрические и бензиновые колуны. Электрические лучше всего подходят для бытовых целей, обязательным моментом является наличие электричества. А бензиновые часто применяют в промышленности, это очень мощные модели. Также существуют дровоколы на тракторной тяге. Такие агрегаты подключаются к гидросистеме трактора, предназначены для предприятий и крупных промышленных комплексов. Кроме этого, имеются и комбинированные модели, они используются не так часто, хотя также находят свое применение.

По способу передвижения дровоколы квалифицируются на стационарные и передвижные. Стационарные модели более громоздкие и мощные, это в основном промышленные станки. А передвижные конструкции достаточно компакты, удобны в перевозке и передвижении.

Когда дров нужно немного

В южных регионах и/или для обогрева подсобных помещений дров требуется немного. Нормальному мужику наколоть их вручную можно бы играючи, и пусть потом благоверная только попробует не подать стопаря к обеду. Но – проблема: правильный замах. Без него махать колуном выматывает и опасно, а выработать замах для колки дров не проще, чем навыки владения холодным оружием; см. напр., как колет дрова боец в «Семи самураях» Куросавы.

Ручной механический дровокол опять-таки вопреки распространенному убеждению, мало или вовсе не экономит мышечных усилий при колке дров, но позволяет достаточно безопасно производить ее, не владея замахом дровосека. Дополнительное его достоинство – он может работать как в гравитационно-инерционном, так и в нажимном режиме. Последнее позволяет потихоньку-полегоньку, но управляться с самыми упрямыми чураками практически любого диаметра. Главное, чтобы их спилы были параллельны и приблизительно перпендикулярны продольной оси чурбака, иначе работать будет много опаснее.

Устройство дровокола со скользящим колуном

Устройство ручного механического дровокола показано на рис. Плечо рычага берется от 1,5 м; чем больше, тем лучше. Пригруз – смотря по своей силе, 10-50 кг. Если колун закреплен неподвижно, этот дровокол работает только как инерционный: рычаг поднимают за рукоять и с силой опускают на чурак. Если же колун можно перемещать по рычагу, то дровокол может быть и нажимным; плечо рычага при этом удлиняется трубой, надеваемой на рукоять.

В конструкции рычажного ручного дровокола есть ряд существенных нюансов (показано стрелками справа на рис.). Первое – колун. Простой клин из обрезка рельса малоэффективен и вязнет в дереве. Гораздо лучше такой дровокол действует с колуном Стрела (см. выше), тем более что его можно недорого купить готовый. Второе – пружина, она в этой конструкции наиболее травмоопасный элемент. Сила пружины нужна такая, чтобы свободный рычаг с колуном в крайнем дальнем положении удерживался примерно горизонтально. Закреплять пружину на пятках нужно так, чтобы она не сошла с них при полном размахе рычага; лучше все же пропустить в пружину качающуюся направляющуюся.

Устройство ручного механического дровокола

И последнее – если рычажный дровокол не крепится жестко к опорной площади, то его передние ноги нужно сделать длиной не меньше максимального плеча рычага + двойной диаметр наибольшего чурака. Как самому сделать рычажный дровокол с усовершенствованной кинематикой, см. след. видео:

Видео: колун для дров на пружине

Примечание: не стоит делать механический дровокол с колуном, скользящим по опоре, см. рис. справа выше. По обуху колуна нужно лупить кувалдой, и все равно он то и дело заклинивает.

Преимущества и недостатки дровокола

Преимущества:

Значительно экономят силы и время, а также затраты на данный процесс.
Механизм достаточно мощный и надежный, за небольшое количество времени может справиться с большими объемами работы.
Достаточно большое количество различных моделей. Можно подобрать для любых целей.
Очень удобны и просты дровоколы в работе. Не требуют специальных навыков и знаний.
Конструкция универсальна.
Можно использовать как внутри помещения, так и на свежем воздухе.
Практически все виды при должном уходе имеют длительный срок эксплуатации.

Недостатки:

Есть некоторые модели, которые имеют большие габариты, это не очень удобно и практично.
Некоторые модели, очень затратные, так при работе употребляют много электроэнергии или топлива.
От мощности двигателя зависит производительность дров и количество потребляемого топлива.
Не все виды дровоколов могут справиться с крепкой и толстой древесиной.
Промышленные дровоколы имеют высокую ценовую стоимость.

Как пользоваться дровоколом

Бытовым дровоколом достаточно просто пользоваться, в особенности это касается небольших мобильных конструкций, которые так необходимы на дачах и частных домах. Для того, чтобы расколоть полено и получить дрова, нужно поместить расколки в желоб. Гидравлический поршень нажимает на полено и подталкивает его к ножу благодаря этому нож раскалывает полено на дрова. При этом дрова остаются на специальном лотке, их необходимо убрать, или же они сталкиваются следующими расколотыми дровами. В случае непредвиденной ситуации, имеется аварийная кнопка и агрегат легко можно остановить.
Ознакомившись с данной информацией, вывод один — лучшего помощника на даче, в частном доме, а также на производстве и т. д., чем дровокол для распилки дров не найти. Это очень удобный и выгодный вариант, практичная и долговечная конструкция, которая значительно экономить затраты и силы, и за быстрое время принесет ожидаемый результат.

Важные дополнения

Как всегда, выбирая что-то, чем мы собираемся регулярно пользоваться, не стоит забывать о мелочах.

• Обратите внимание на материал, из которого изготовлен нож — главная составляющая колуна. Это должна быть прочная закаленная сталь. • Кроме того, нож может быть двух видов: плоский и крестообразный. Первый расколет полено на две части, второй, соответственно, на четыре. Для тонких заготовок такой нож, конечно, не подойдет. • Не забывайте о системе безопасности. Чаще всего это система блокировки рычагов. Для управления станком вам нужны обе руки. Если вы отпустите одну из них — станок сразу остановится. • Регулировка по высоте — сделает работу на станке максимально комфортной, и не будет болеть спина. • Возможность транспортировки: если выбранная модель оснащена колесиками, переместить станок будет несложно даже в одиночку. • Наличие разного рода насадок также будет большим преимуществом. • Еще одна полезная опция: ограничитель хода поршня. Если полена у вас разной длины, то и амплитуда движения поршня требуется разная. Возможность ее отрегулировать сэкономить вам время и силы. • Наличие боковых зажимов сделает фиксацию бревна лучше, а работу на станке безопаснее.

Делаем дровокол своими руками
