Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

  • длина заготовки;
  • диаметр полена;
  • форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению.

В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

  • Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
  • Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна.
    В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

  • Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
  • Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
  • За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
  • Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

  • Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

  • Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

  • Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
  • Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

  • наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
  • собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
  • способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

  • консоль;
  • опорный стол;
  • стойка.

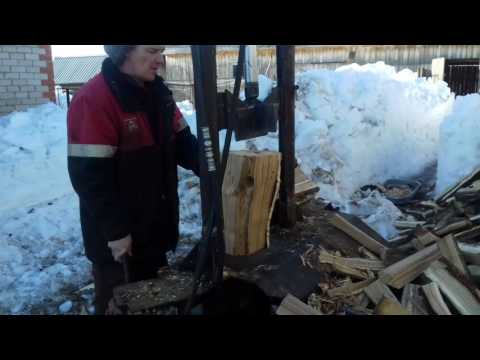

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью.

Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

  • станина, сваренная из строительного металлического профиля и листового железа;
  • силовая установка в виде мотора на электротяге или жидком топливе;
  • привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
  • вал с винтовым конусом, закрепленный в подшипниках качения;
  • упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

  • категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
  • монтаж электрического блока должен проводиться в соответствии с основами безопасности;
  • для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр. ;
  • оптимальной является скорость вращения рабочей части около 250 об/мин;
  • опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

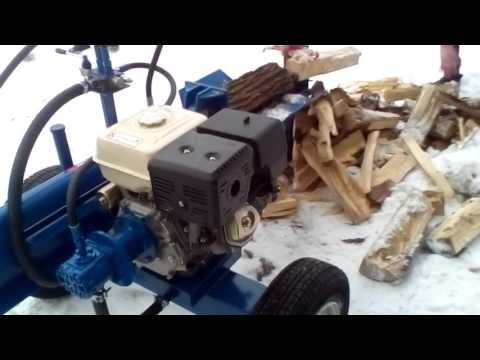

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

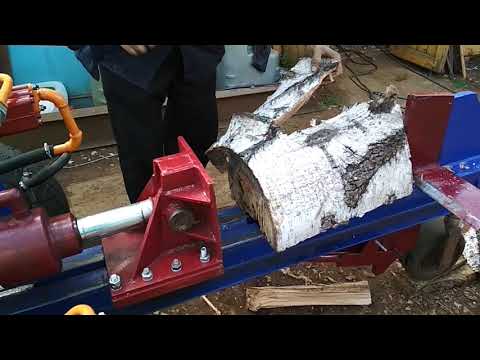

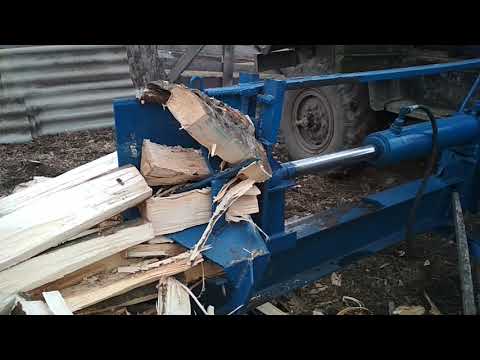

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

устройство, виды и рекомендации по изготовлению :: SYL.ru

В сельской местности, где отсутствует возможность подключиться к центральной системе отопления, заготовка дров для обогрева дома в зимний период является ответственным и важным мероприятием. Процесс ручной рубки дров отнимает очень много физических сил, поэтому чтобы ускорить и облегчить выполнение этой работы каждый владелец частного дома стремится максимально механизировать эти операции путем изготовления самодельного дровокола. Устройство, виды и рекомендации по изготовлению этих конструкций интересуют всех рачительных хозяев. Конечно, несложно купить заводской аппарат для рубки дров, но это потребует достаточно больших финансовых вложений. Изготовление самодельного устройства обойдется намного дешевле и позволит оптимизировать его под конкретные условия применения.

Разновидности конструкций самодельных дровоколов

Оптимальный процесс сгорания дров в твердотопливных печах зависит не только от сорта деревьев, но и от физических характеристик поленьев:

  • диаметра заготовки;
  • ее формы;
  • длины полена.

Так, слишком толстые поленья будут долго и плохо разгораться, да и существует вероятность их неполного сгорания. Очень тонкие и маленькие чурки способны быстро перегорать, при этом не успевая отдавать необходимое количество тепловой энергии помещению.

Перед тем как сделать самодельный дровокол, необходимо ознакомиться с основными имеющимися конструкциями этого приспособления:

  1. Гидравлический дровокол.
  2. Механический (пружинный) колун.
  3. Реечное приспособление для рубки дров.
  4. Дровокол винтового типа.

Самодельные дровоколы и их конструкции также различают по способу закладки заготовок:

  1. Горизонтальный колун наиболее распространен в использовании. Бревно в таком приспособлении укладывается на направляющие рельсы горизонтально. Чаще полено движется по направлению к колющему ножу, но есть и модели, где применяется движение ножа навстречу бревну.

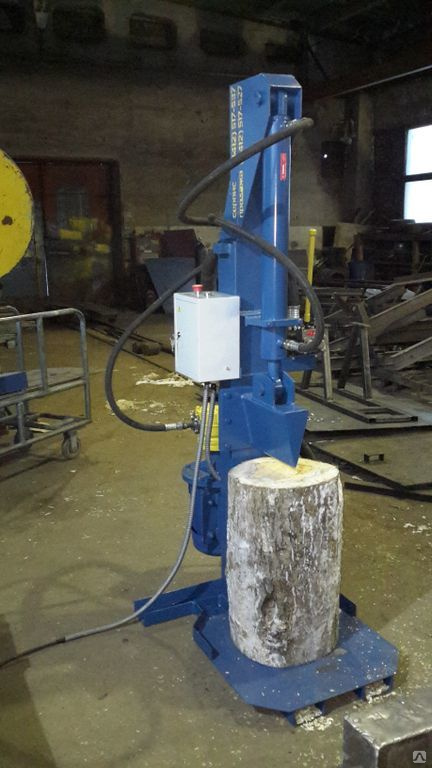

  2. Вертикальная схема установки бревна позволяет значительно уменьшить габариты конструкции. В таких приспособлениях колющее устройство двигается навстречу бревну, установленному вертикально на нижней площадке. Фиксация бревна может осуществляться как специальным приспособлением, так и вручную. Встречаются и модели, где нож установлен стационарно, а при расколе подается полено.
  3. Комбинированный тип самодельных дровоколов своими руками в домашних условиях встречается очень редко. В основном смешанный тип подачи заготовки используется на деревообрабатывающих предприятиях, где требуется переработка большого объема дров.

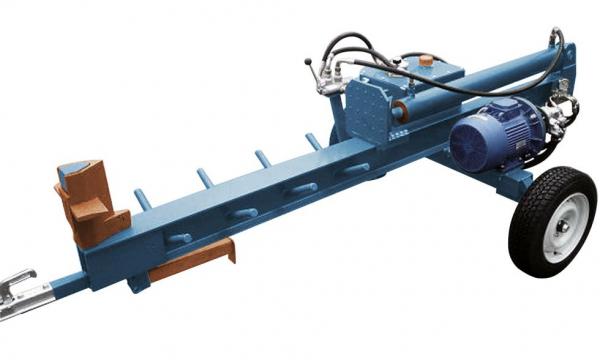

Гидравлические приспособления

Условно эти устройства можно разделить в зависимости от количества производимых операций на дровоколы:

  • бытового назначения, которые используются в основном только для раскола древесины;
  • профессиональные устройства, которые способны не только колоть дрова, но и производить их подачу, выгрузку и торцевание.

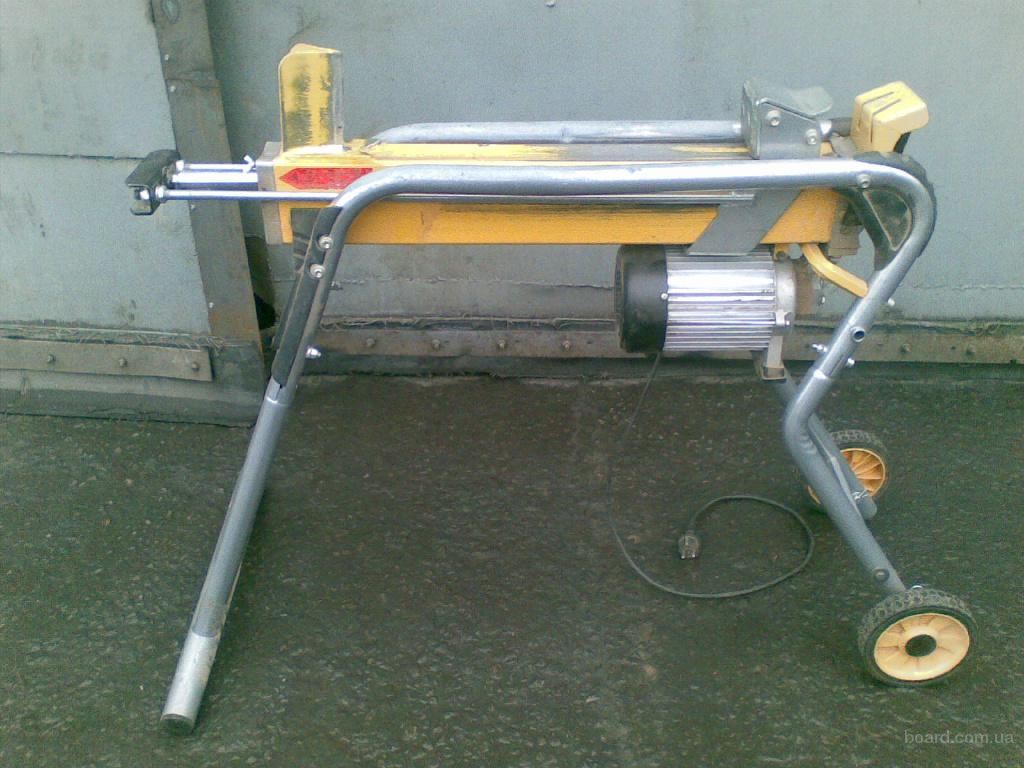

Дровоколы самодельные бытового использования оснащены электрическим двигателем, который осуществляет вращение гидронасоса. Наряду с надежностью устройства и простотой в обслуживании, все же существенным недостатком его считается зависимость от электрической сети, что существенно влияет на мобильность и мощность приспособления. А вот самодельный дровокол, как и дровокол с бензиновым двигателем, используется профессиональными деревообработчиками для возможности колоть дрова в больших количествах. Гидравлическая система его работает от тракторного вала отбора мощности. Такие агрегаты являются мобильными устройствами.

Принцип действия устройства

Гидравлические дровоколы пользуются особой популярностью среди владельцев частных домов, они намного упрощают колку дров. Принцип действия этого приспособления основан на применении усилия, создаваемого гидроцилиндром, который установлен на станине и создает вместе с остальными комплектующими гидросистему.

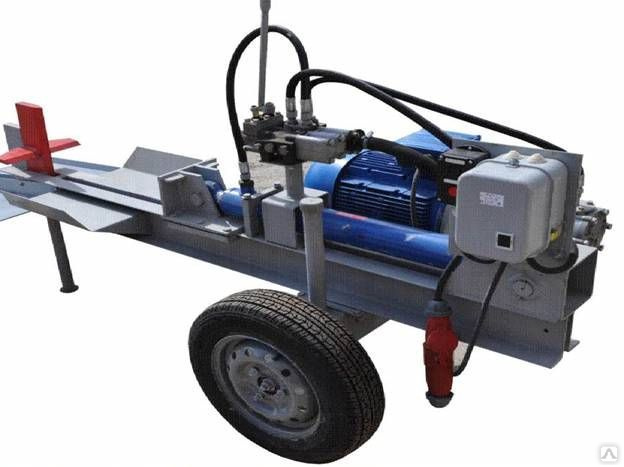

Электрический самодельный дровокол гидравлического типа осуществляет постепенное нарастание силы давления бревна на приспособление для колки. Сам процесс раскола древесины сводится к сжатию полена между колющим инструментом и штоком гидроцилиндра.

Устройство дровокола

Наличие и расположение основных элементов можно узнать из чертежа дровокола самодельного гидравлического типа.

Форма рабочей станины и корпуса, а также вид колющего инструмента полностью зависят от возможности и желания владельца. На нормальный режим работы конструктивное решение этих элементов критичного влияния не оказывают, здесь главным становится фантазия создателя. От этого зависит и возможность транспортировки всего агрегата.

Система гидравлики простого типа

Гидравлическая система такой конструкции состоит из следующих частей:

  • гидронасос;
  • двигатель насоса;
  • емкость для масла;
  • масляный распределитель;
  • гидроцилиндр;
  • соединительные шланги.

Это минимальный комплект элементов системы гидравлики дровокола самодельного. Важной частью такой конструкции является наличие предохранительного клапана у распределителя, который не влияет на выполнение основной задачи дровокола, но необходим для защиты системы от перегрузки. При отсутствии такого клапана придется устанавливать в систему автономное приспособление.

Реечные дровоколы

Принцип работы такого устройства во многом совпадает с гидравлическим приспособлением, только подача бревна осуществляется механизмом реечного типа. Древесина укладывается на желоб и за счет вращения ответного шкива проталкивается под давлением на колющий инструмент.

Для нормального функционирования самодельного реечного дровокола понадобятся: электрический мотор, вал привода, ременная или цепная передача, рейка и шестерня.

Основные преимущества

Агрегат реечного типа, даже если это дровокол самодельный, но изготовленный с соблюдением всех эксплуатационных и технических требований, имеет много преимуществ:

  1. Надежность и простота в изготовлении и эксплуатации.
  2. Долговечность работы в безаварийном состоянии.
  3. Безопасность работы обеспечивается двойной степенью защиты (тепловое реле и предохранительная муфта).
  4. Возможность работать в любых погодных условиях.
  5. Производительность устройства не уступает даже гидравлическим промышленным агрегатам.

Особенности устройства реечного агрегата

Основным сложным по конструкции элементом является узел передачи зубчатого типа, но, кроме нее, самодельный дровокол состоит из:

  • привода электрического или бензинового типа;
  • вращающегося шкива на валу двигателя при помощи больших подшипников;
  • шкива ответного вида, соединенного ременной передачей;
  • рейки зубчатого вида с толкателем на пружине;
  • на конце вторичного вала установлена зубчатая шестерня;
  • управляющей ручки;
  • колющего инструмента, который располагается на конце рамы;
  • собственно рамы с желобами для укладки дров.

Конструкция рамы выбирается самостоятельно, главное — обеспечить ее хорошую устойчивость во время работы.

Винтовой дровокол

При изготовлении самодельного винтового дровокола владельцы зачастую самостоятельно придумывают варианты их конструкции. Принцип действия этого приспособления очень простой: металлический конус при вращении вкручивается в волокна бревна, тем самым расширяя их. При большом напряжении полено раскалывается на части, образуя готовые дрова.

Устройство и общие требования к агрегату

Конструктивно дровокол самодельный винтового типа устроен несложно. Наиболее точно можно ознакомиться с основными элементами, изучив принципиальную схему устройства.

Для качественного выполнения работы к колуну предъявляются следующие требования:

  • мощность двигателя должна быть не менее 2 кВт;
  • чтобы избежать прокручивания вала, соединения должны быть надежными и плотными;
  • колющий конус изготавливается из высокопрочной инструментальной стали;
  • для мягкого погружения конуса в древесину наконечник должен быть хорошо заточен;
  • высота рамы должна быть удобной для работы, оптимальной считается 80 см.

Технология сборки винтового станка

Перед тем как сделать самодельный дровокол нужно подготовить все необходимые инструменты и комплектующие материалы. Порядок сборки выглядит следующим образом:

  1. С помощью болтового соединения и сварочного оборудования собирается каркас, на который будут устанавливаться все элементы дровокола.
  2. Изготавливается рабочая поверхность, для чего к верху каркаса привариваются металлические листы толщиной 3 мм. Из такого же металла делаются и дополнительные полочки, предназначенные для хранения инструментов.
  3. Так как электродвигатель и многие элементы располагаются на одной стороне стола, то следует продумать устройство системы противовеса.
  4. Шкив малого диаметра закрепляется на валу мотора.
  5. На ведущий вал устанавливается шкив большого диаметра, при этом обязательно нужно проконтролировать свободное его вращение.
  6. Оба шкива соединяются между собой ременной передачей. Чтобы работу станка сделать безопасной, нужно перед запуском двигателя проверить правильное вращение шкивов вручную.
  7. Рабочий конус нужно прикрепить на ведущий вал.
  8. Следующим этапом будет подключение двигателя к электрической сети и пробный запуск агрегата. Для безопасности кнопку включения нужно установить в легкодоступном месте.
  9. Для устройства мобильности станка необходимо прикрепить к низу каркаса колесики.
  10. Заключительной стадией изготовления самодельного дровокола будет защита его от коррозии. Для чего нужно поверхности всех металлических элементов зачистить от ржавчины и покрыть двумя слоями краски.

Очень важным элементом винтового дровокола является конус, поэтому перед тем как заказать его изготовление у токаря, нужно составить чертеж. Можно приобрести готовое изделие в торговой сети, только обязательно обратите внимание на качество металла.

Механический дровокол

Самым простым в изготовлении является механический агрегат, который внешним видом очень похож на колодезный журавль. Соединение перекладины и стойки осуществляется простым шарнирным способом, при этом нужно обеспечить хорошую смазку сочленения.

Принцип действия такого механизма несложен: полено устанавливается на подставку, затем рычаг дергают резким движением вниз, за счет чего колун набирает большую силу и раскалывает бревно. Далее повторяем весь процесс, пока не получатся дрова необходимой толщины.

Произвести сборку такого простого устройства можно из любого металлического уголка или трубы. Но есть и некоторые недостатки у такого механизма: колка дров все же требует большого усилия, причем основная потеря силы уходит на остановку колуна после раскола древесины. А также большие габариты приспособления.

Агрегат пружинного типа

В такой конструкции основным рабочим узлом является пружина, которая закреплена одним концом на станине, а другим упирается в перекладину с колуном. Поэтому, чтобы при расколе полена приходилось прилагать минимальное усилие, нужно было правильно подобрать пружину.

Конструкция самодельного дровокола с пружиной от «Нивы» стала очень популярной у многих автовладельцев. При создании подвижного упора под пружину появилась возможность регулировать усилие под конкретного человека. Также влияет на удобство работы дровокола высота расположения чурки.

Заготовка дров для отопительного сезона требует значительных усилий. Требуется напилить дрова, наколоть их и сложить на хранение. Больше всего приходится затрачивать физических сил при рубке дров. Поэтому человек стал использовать различные виды самодельных дровоколов.

Дровоколы на трактор — виды, изготовление, видео, конструкция

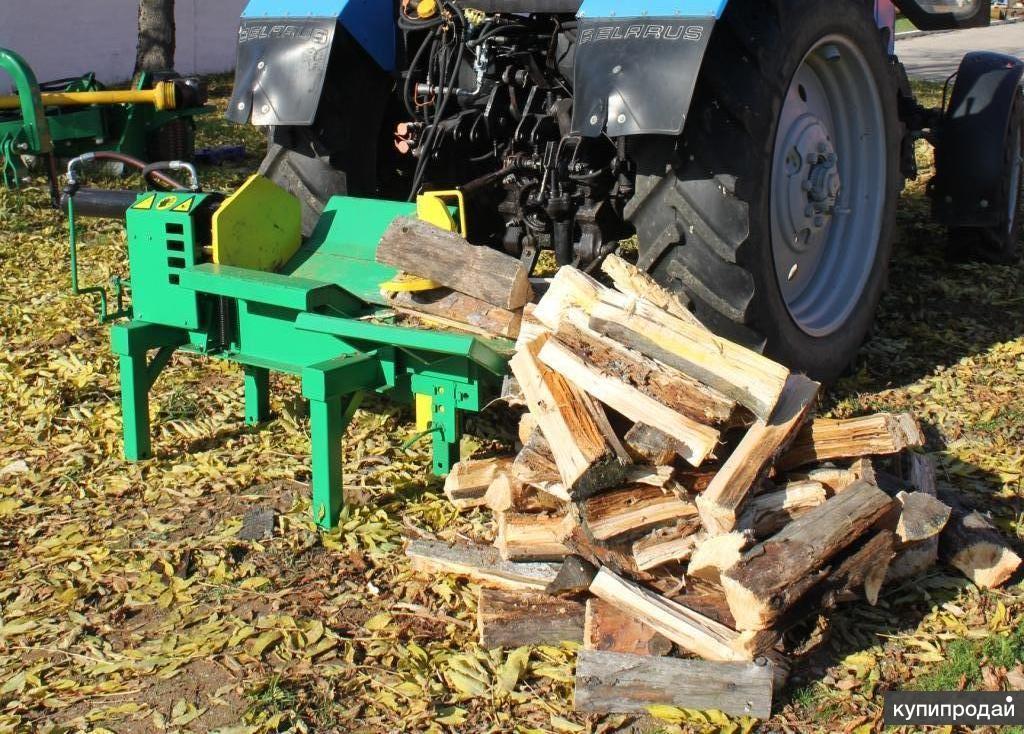

Дровокол навесной на трактор – это конструкция, нашедшая широкое применение в хозяйствах, где регулярно выполняется заготовка большого количеств древесины. Наличие навесного оборудования этого типа позволяет колоть наиболее крупные деревянные колоды, экономя массу времени сил фермера.

Дровоколы, предназначенные для работы в паре с тракторами, делятся между собой по нескольким критериям. Первый из них – это способ закладки поленьев в конструкцию при раскалывании.

По этому фактору навесные приспособления делятся на 3 вида:

  • горизонтальные – в таких дровоколах поленья укладываются на предусмотренную в конструкции нишу, после чего передвигаются к колющему элементу или, в случае с некоторыми моделями агрегатов, колющий элемент движется по направлению к древесине;
  • вертикальные – в приспособлениях этого типа колющий элемент раскалывает полено, двигаясь к нему сверху. Для работы с такими дровоколами деревянные колоды необходимо фиксировать. При этом фиксатор может быть предусмотрен конструкцией дровокола, или же полено потребуется держать руками;
  • смешанные – принцип действия этих дровоколов подбирается в зависимости от типа древесины. Главное достоинство такого оборудования на трактор заключается в его высокой производительности, что позволяет использовать агрегаты этого типа на крупных деревообрабатывающих предприятиях.

Как правило, горизонтальные конструкции обладают меньшей эффективностью по сравнению с их вертикальными и смешанными аналогами. Это объясняет низкий спрос на них и возможность использования только для заготовки небольшого количества древесины.

В зависимости от принципа действия, дровоколы для тракторов делятся на такие виды:

  • гидравлические – обладают простой конструкцией и высокими эксплуатационными параметрами. Каждый гидравлический дровокол обладает большим преимуществом – плавным столкновением колющего элемента с бревном;
  • винтовые, или конусные – эти приспособления оборудуются гаечно-винтовыми соединениями, в число преимуществ которых входит надежность и высокая мощность. Винтовой дровокол на трактор обладает длительными сроками применения и не требует специального обслуживания.

Такого рода классификация дровоколов для тракторов позволяет подобрать оборудование, которое подойдет для разных объемов древесины и эксплуатационных условий.

Содержание

  • 1 Плюсы и минусы гидравлического дровокола на трактор
  • 2 Конструкция и принцип гидравлического дровокола
  • 3 Дровокол на трактор своими руками – как сделать надежный агрегат?

Плюсы и минусы гидравлического дровокола на трактор

Дровокол с гидравлическим приводом обладает рядом преимуществ.

К ним относится:

  • навесное оборудование этого типа обладает простой конструкцией, что существенно облегчает его самостоятельный ремонт;
  • гидравлический дровокол можно устанавливать и использовать на разных тракторах, в том числе, имея в распоряжении самодельный трактор из УАЗа;
  • конструкция обладает высокой производительностью, и может применяться для раскалывания наиболее твердых пород древесины.

Несмотря на ряд преимуществ, гидравлический дровокол на трактор также имеет несколько недостатков.

В их числе следует выделить:

  • необходимость в регулярной замене масла – в противном случае трущиеся детали агрегата при работе с некачественным смазочным материалом довольно быстро заклинят или полностью выйдут из строя;
  • иногда для ремонта самодельного дровокола на трактор довольно сложно найти подходящие детали;
  • для исключения высоких нагрузок на ВОМ трактора потребуется регулярно точить колун дровокола.

Несмотря на определенное количество недостатков, именно гидравлический дровокол на трактор считается одним из наиболее популярных агрегатов, как для периодического применения в быту, так и для регулярной эксплуатации в крупных хозяйствах.

Конструкция и принцип гидравлического дровокола

Дровокол гидравлический состоит из следующих элементов:

  • прочной металлической станины;
  • упора;
  • цилиндра;
  • насоса;
  • клинового лезвия:
  • бака для заливания масла;
  • двигателя, приводящего агрегат в движение.

Как горизонтальный, так и вертикальный или смешанный дровокол на трактор обладает аналогичной схемой. Единственная разница между ними заключается лишь в том, что в вертикальной конструкции пятка заменяется режущим элементом.

Стандартные дровоколы для тракторов достаточно часто выходят из строя в связи с небольшим диаметром предусмотренного в их конструкции цилиндра. Нередко на цилиндр, диаметром примерно 10 см, создается давление, достигающее давления в 10 тонн. Несмотря на это двигатель дровокола продолжает функционировать, даже несмотря на отсутствие какого-либо эффекта от работы. В отличие от стандартных агрегатов, гидравлические дровоколы сконструированы таким образом, что при их работе происходит постепенное нарастание силы. В случае нехватки силы происходит остановка вращения цилиндра, что предотвратит поломку агрегата даже при продолжающейся работе масляного насоса.

Дровокол на трактор своими руками – как сделать надежный агрегат?

Самодельный дровокол на трактор обладает максимально простой конструкцией. Он состоит из расположенной вертикальной рамы, помещенной на отдельную платформу, а также обыкновенного автомобильного домкрата, расположенного снизу. Верхняя часть рамы должна обладать разъемной конструкцией, что позволит раскалывать поленья разного диаметра.

Перед сборкой дровокола на трактор потребуется изучить детальные чертежи его конструкции. В них должны быть указаны размеры всех используемых деталей и алгоритм их монтажа в агрегат.

После изучения схемы можно приступать к непосредственному изготовлению конструкции.

Алгоритм действий должен выглядеть следующим образом:

  1. Вначале необходимо грамотно продумать и собрать раму оборудования. Лучше всего сразу устанавливать элементы конструкции на шасси или колеса, чтобы в дальнейшем оборудование было проще перемещать по участку;
  2. Далее на раму необходимо установить основную гидравлическую часть;
  3. Вместо предусмотренного в конструкции ножа потребуется использовать клин конусной формы;
  4. Двигаться от стенки к раскалываемому полену клин будет под воздействием центрального винта – его лучше всего приобрести отдельно. Об изготовлении гидравлического дровокола на трактор наглядно расскажет видео.

После сборки дровокола понадобится установить на трактор. Самым оптимальным вариантом считается способ подключения от ВОМ, предусмотренного в конструкции сельскохозяйственной машины. Такой метод позволит поддерживать стабильные обороты вала отбора мощности и передавать их на конус дровокола, исключая его перегрузки.

Вам может также понравиться:

Самодельный дровокол в Україні, стор. 2 — Порівняти ціни та купити на Flagma.ua

6

+2 фото

Ціна

27 999 грн/шт

Вертикальний розколювач для деревини Довжина розколу до 103 см, сила розщеплення до 6,0 т Міцна, стійка до кручення конструкція рами для більшої безпеки та більш тривалого терміну служби Дворучна система управління Потрійне регулювання висоти столу для більшої гнучкості Має колеса для

3

Ціна

900 €/шт

Максимальний тиск, т 12 Діаметр поліна, см 40 Макс. висота поліна, см 137 Потужність, кВт 4 Габаритні розміри, см 50х50х150 Рік випуску 2014 Вага, кг 175

6

+2 фото

Ціна

107 000 грн/шт

Прес гідравлічний ПГ-12 для вторсировини (макулатура, пет-тара, плівка, ганчір`я тощо). Зусилля 12т, Потужність 4 кВт, Напруга 380В. Камера пресування 900х600х1100 мм. Маса 800±3% кг. Виготовляємо преса гідравлічні різної складності зусиллям до 80т. Комплектуємо додатковими вікнами завантаження

10

+6 фото

Ціна

23 400 грн/шт

Набір для виготовлення трактора Козак Полтавський Комплект «Кіт-набір “Козак Полтавський”» розроблено для переобладнання мотоблока з двигуном водяного охолодження в мототрактор. У процесі розробки за основу було взято мотоблоки марки Forte (Форте). Додається докладна інструкція зі

Ціна

1 грн/шт

«AL-KO KOBER GROUP» – багатопрофільний виробник садово-огородньої та кліматичної техніки (в тому числі промислового призначення), автопричепної техніки та автозапчастин тощо. Компанія реалізує продукцію брендів «AL-KO» та «solo by AL-KO». В Україні представництво компанії знаходиться в смт. Велика

AL-KO KOBER GROUP, ПП

17 лют 2021

3

Ціна

9 000 грн/шт

Акція! Доставка робочої частини перевізником Інтайм за наш рахунок! Пропоную придбати ефективне обладнання –це обладнання, яке подрібнює (рубає) гілки дерев, в діаметрі до 10 см, на невеликі фракції. Довжина кожної фракції 10-14 см, це залежить від товщини гілки і твердості породи. Додатково можна

Домобуд, ПП

19 січ 2018

Ціна

213 грн/шт

Гідравлічна олива HLP 46 для дровокола призначена для використання в якості робочої рідини в гідравлічних системах. Містить протизносні, антикорозійні присадки, а також присадки, які підвищують стійкість до старіння. Об’єм: 1 л.

2

Ціна

5 540 грн/шт

опт від 5 400 грн /шт

Страна: Украина, Болгария Состояние: новое Подходит на: самодельные дровоколы Описание: В комплект гидравлики для установки на дровокол входят: 1. Силовой цилиндр от КУН 80х40х630 2. Шестеренный насос НШ-32 У 3. Гидрораспределитель Р40 на 1 секцию или Р80 на 2 секции 4. Гидробак с

Traktor-A, ПП

11 тра 2021

6

+2 фото

Ціна

1 650 $/шт

Продам дровокол в рабочем состоянии. Двигатель 5 квт. Торг. Подробная информация по телефону.

Укрбуд Экспорт, ТОВ

16 вер

3

Ціна

3 000 грн/шт

Дровокол в сборе для ВОМ трактора МТЗ, ЮМЗ, Т-25, Т-40 и др. С левым (правым + 150 грн) вращением отбора мощности. ВОМ на 8 (6) шлицов, подшипники корпусные UCP-208, конус диаметром 80мм. Посадка конуса на вал диаметром 38мм.

5

+1 фото

Ціна

5 800 грн/шт

Дровокол — Измельчитель веток с максимальным диаметром 45мм T-REX-45 (1 вал) Цена указана за базовую комплектацию измельчителя без шкива и морковки.   Морковка  Ф70 = 1450 грн. Шкив Ф300 1Б = 1500 грн, Ф300 2Б = 1900 грн. Модуль Т-REX 45 устанавливается на металлический стол и выполняет сразу

3

Ціна

6 000 грн/шт

Самодельный токарно-шлифовальный станок длина заготовки 1м 20 см. диаметр заготовки 100 мм.

Шкреба В.И., ФОП

12 вер

5

+1 фото

Ціна

33 500 грн/шт

Колун гидравлический 12 т (7,5 кВт) от украинского производителя – отличный агрегат для колки дров в больших объёмах. Особенностями нашего дровокола являются: большая мощность, прочная сварная конструкция, транспортировочные колеса и длительный срок службы. Наш дровокол обладает отличными

Борвен, ПП

9 вер

8

+4 фото

Ціна

18 900 грн/шт

Дровокол Гидравлический Holzkraft HSE 5 — 520 — надёжный помощник в любом доме по заготовке дров для печей, каминов, саун, котлов и т. п. Основные преимущества колуна Holzkraft это немецкое качество инструмента и продуманная безопасность оператора дровокола. Способен раскалывать любые породы

Днепрстан, ТОВ

8 вер

5

+1 фото

Ціна

45 000 грн/шт

Дровокол — станок, предназначенный для заготовки дров методом расколки древесины. Заготовка дров – это изнурительная и тяжелая работа, требующая хорошей физической выносливости, поэтому реечный дровокол лучшая замена ручной работы на механическую. Принцип работы реечного дровокола: Привод через

Каленик Ф., ФОП

8 вер

6

+2 фото

Ціна

55 000 грн/шт

Колун гидравлический — дровокол усилием 10 тонн Выполнен на подвижном шасси с фиксатором на фаркоп под легковое авто для удобства транспортировки. Может быть полезен при массовой заготовке дров для коммунальных служб, фермерских хозяйств и лесозаготовительных предприятий. Конструкция имеет два

ПТП АСМА-Прибор, ТОВ

8 вер

Ціна

2 850 грн/шт

Предприятие — производитель гидравлики, электрики и пневматики УКРАГРО, предоставляет следующий перечень услуг по ремонту: 1. Ремонт Гидравлики комбайнов и спецтехники 2. Ремонт Стартеров, Генераторов, Магнето, Реле 3. Ремонт Гидро распределителей 4. Ремонт Гидроцилиндров 5. Ремонт Топливных

3

Ціна

1 021 $/шт

Дровокол Scheppach HL1020 Усилие раскалывания 10 тонн, длина раскалываемого материала макс. 1060 мм, диаметр разделенного материала 70 — 400 мм Подходит для твердой или мягкой древесины Высокая безопасность благодаря работе двумя руками Устойчивая и прочная стальная конструкция с

Ціна

100 €/шт

Представляем Вашему вниманию станок для производства готовых дров – дровокол, от производителя Tajfun (Словения). Продукция «Тайфун» используется во всём мире, так как экспортируется 90% продукции на зарубежные рынки, такие как: страны Европейского Союза, Канада, Норвегия, США, Южная Африка,

4

Ціна

4 700 грн/шт

опт 3 500 — 9 800 грн /шт

Продам дровоколы, ручные, механические. Посмотреть можно в районе диоганальной. В наличии и под заказ

Как правильно выбрать дровокол для колки дров

Частному домовладельцу приходится делать непростой выбор, касающийся способа отопления дома в холодное время года. Газовые котлы – довольно распространённое решение, но относительно дорогое, к тому же далеко не все деревни, а тем более дачные кооперативы имеют централизованную подачу этого вида топлива. Электрические разновидности менее распространены в силу дороговизны электроэнергии. Поэтому предусмотрительные хозяева дач и загородных домов изначально оснащают дома печками – на сегодня это самый дешёвый способ обеспечить жилище теплом. Но и он не без минусов: заготовить дрова на зиму – задача непростая, особенно если вы не в состоянии выполнять столь тяжёлую физическую работу. В подобных случаях остаётся два варианта: нанять человека, труд которого нужно оценить немалым количеством денежных знаков, или приобрести дровокол, который окупится за один-два сезона. Последний вариант по понятным причинам становится всё более востребованным. Но поскольку подобные устройства – новинка рынка, для многих выбор дровокола превращается в отдельную задачу со многими неизвестными. Мы попробуем её упростить.

Содержание

  1. Устройство, принцип функционирования дровокола
  2. Критерии выбора дровокола
  3. Вид конструкции
  4. Привод
  5. Максимальное давление на заготовку
  6. Рабочее положение
  7. Размер пеньков
  8. Наличие опций
  9. Какой дровокол лучше выбрать

Устройство, принцип функционирования дровокола

Несмотря на различие дровоколов по способу подачи заготовки, типу привода, мощности, наличию дополнительных опций, принцип их действия примерно одинаков:

  • полено укладывается в специальный желоб (вертикальный или горизонтальный), с одной стороны которого располагается режущий инструмент, а с другой – привод;
  • последний толкает заготовку в сторону ножей, которые и раскалывают полено на части.

Касаемо способа подачи заготовки дровоколы подразделяются на:

  • гидравлические характеризуются плавной безударной подачей бревна к режущему инструменту, что гарантирует сохранность устройства;
  • конусные дровоколы используют другой принцип работы: здесь вместо ножей имеется конус с резьбой, который, вращаясь, вгрызается в заготовку, расщепляя её на отдельные полена. Такой аппарат устроен проще и отличается повышенной долговечностью, но он менее безопасен, чем гидравлический аналог. К тому же для его работы требуется достаточно мощный двигатель;
  • ручные аппараты не предполагают наличия двигателя, здесь все операции выполняются вручную. Они самые дешёвые и чаще применяются в быту, где обычно промышленные объёмы колки дров не требуются.

Стационарные дровоколы отличаются большой массой, обычно их используют для переработки древесины в промышленных масштабах. Частники предпочитают покупать дровоколы перемещаемого типа, оснащённые колёсами, упрощающими их перемещение.

По способу размещения полена дровоколы бывают:

  • горизонтальными, со станиной, расположенной параллельно земле. Обычно это массивные устройства, предоставляющие возможность колоть заготовки любого диаметра;
  • вертикальными, обычно более компактными. Здесь колке полена способствует и сила тяжести, но с точки зрения безопасности вертикальные дровоколы уступают горизонтальным. Если спил бревна был произведён под углом, полено придётся поддерживать в станине;
  • смешанный тип, сочетающий в себе элементы вертикальной и горизонтальной конструкций, считается самым универсальным, но в быту он практически не используется, поскольку обладает солидной массой и размерами.

Наконец, по типу источника энергии дровоколы бывают электрическими и работающими на бензине/дизтопливе. Последние отличаются повышенной производительностью, поэтому их целесообразно использовать, если объёмы переработки древесины большие или имеются проблемы с подключением к электросети.

Электрические агрегаты менее массивные и стоят дешевле, для дачи или частного дома это оптимальный вариант.

Критерии выбора дровокола

Рассмотрим более подробно, как выбрать дровокол, обсудив основные критерии, влияющие на его функциональность.

Вид конструкции

У гидравлических устройств заготовка с помощью поршня насаживается на нож, который разрывает её на части. Для создания давления используется мотор.

Винтовой дровокол также требует использования двигателя, но здесь принцип действия другой: заготовка фиксируется в станине, и на неё воздействует ввинчивающийся конус, который по мере продвижения расщепляет заготовку на поленья.

Механические инерционные дровоколы обходятся без мотора, здесь колка осуществляется вручную за счёт использования большого плеча и пружины, возвращающей рабочий элементы станины в исходное положение после каждой операции. Здесь степень автоматизации процесса не столь высока, поэтому такие устройства рациональнее использовать при незначительных объёмах работ.

Какой дровокол лучше: гидравлический или винтовой? Винтовой имеет более простую конструкцию, такой дровокол можно сделать и самому, но гидравлический аналог безопаснее и раскалывает заготовки более равномерно.

Привод

Что касается привода, то здесь многое зависит от условий использования. Бензиновый вариант считается более универсальным, поскольку он автономен, но с точки зрения простоты использования электрический по понятным причинам лучше, и если колка предполагается исключительно в пределах дома, лучше выбрать электрический дровокол.

Максимальное давление на заготовку

На этот показатель редко когда обращают внимание, и зря. Мощность дровокола важна, поскольку от этого зависит усилие, с которым гидравлическое или реечное устройство давит на заготовку. Следовательно, именно это влияет на то, какие по величине заготовки сможет обрабатывать дровокол. Для бытовых нужд вполне достаточно усилия в диапазоне 4-6 тонн, для промышленных нужд требуются более мощные аппараты.

Рабочее положение

Агрегаты с горизонтальной ориентацией станины считаются самыми распространёнными благодаря простоте конструкции и, что немаловажно, удобству использования. Обычно горизонтальные дровоколы – с гидравлическим приводом, реже – реечного типа. Вертикальные и комбинированные устройства менее безопасны, но тоже достаточно просты в использовании.

Размер пеньков

На величину обрабатываемой заготовки влияет не только мощность дровокола, но и величина свободного хода рейки или поршня. Как правило, аппараты бытового уровня способны раскалывать заготовки диаметром 25-50 см и длиной полметра.

Здесь предпочтение следует отдать реечным устройствам, у которых размеры полена определяются длиной рейки, а показатель создаваемого давления достаточно высок.

Винтовые дровоколы в частном секторе используются реже, но они позволяют раскалывать заготовки диаметром до 70 см.

Наличие опций

Бывают модели дровоколов вертикального типа с возможностью регулировки хода поршня по высоте, но по сравнению с обычными аппаратами они стоят дороже. Здесь имеется возможность выставлять высоту, ориентируясь на рост работника и длину заготовок. Впрочем, и в устройствах без наличия этой опции можно облегчить работу, используя самодельные подставки.

Лучше выбирать колуны с колёсами – это облегчит перемещение солидного по весу аппарата с места хранения к месту работы и обратно, при этом нужно учесть, что чем больше диаметр колёс, тем проще можно осуществлять транспортировку.

Разумеется, стоит обратить внимание на наличие системы безопасности, хотя для заводских изделий она является обязательным элементом.

Что касается скорости вращения конусных дровоколов, то это не столь важный критерий: колка заготовок в домашних условиях возможна даже при небольших оборотах.

Какой дровокол лучше выбрать

Итак, мы рассмотрели основные характеристики, на которые стоит обращать внимание. Для полноты картины мы сформировали несколько рекомендаций, позволяющих более реалистично подойти к выбору дровокола:

  • для домашнего использования достаточно агрегата, давление поршня которого не превышает 5 тонн;
  • для котельной, требующей повышенного объёма дров, понадобится более мощное устройство, с усилием до 7-9 тонн;
  • промышленный уровень обработки дров требует использования дровоколов, развивающих усилие до 20-25 тонн;
  • для дома лучше выбрать электрический дровокол – для него не нужно покупать бензин, не нужно заправлять топливом и маслом. С ними можно работать прямо в помещении. Если приходится работать в полевых условиях, здесь выбор однозначен – устройства, работающие на дизтопливе или бензине;
  • если дрова нужны исключительно для топки камина, можно обойтись ручным дровоколом.

Если используется агрегат с режущим элементом, весьма желательно, чтобы его кромка была изготовлена из закалённых сортов стали. Обязательно смотрите в характеристиках, использовалась ли антикоррозионная обработка стальных поверхностей прибора.

Наличие рукояток и колёс – важный функционал массивных дровоколов, без них их транспортировка станет проблематичной. Желательно также выбирать модели, оснащённые защитным кожухом, что существенно снизит вероятность получения травм (двухрычажная блокировка в настоящее время является обязательным стандартом для изделий промышленного производства).

А какой дровокол выбрали вы? Расскажите в комментариях о своём опыте выбора.

Как сделать самодельный механический дровокол своими руками — Сам себе мастер — 25 марта — 43175496227

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

  • Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
  • Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
  • Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
  • Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

  • Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
  • На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
  • На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
  • На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

фотографий моего самодельного дровокол-идеи для гидравлического бака?
