Дровяное отопление с водяным контуром и способы его организации
Услуги по отоплению
Стоимость наших услуг
Все цены
Дровяное отопление с водяным контуром — проверенная временем технология обогрева помещений

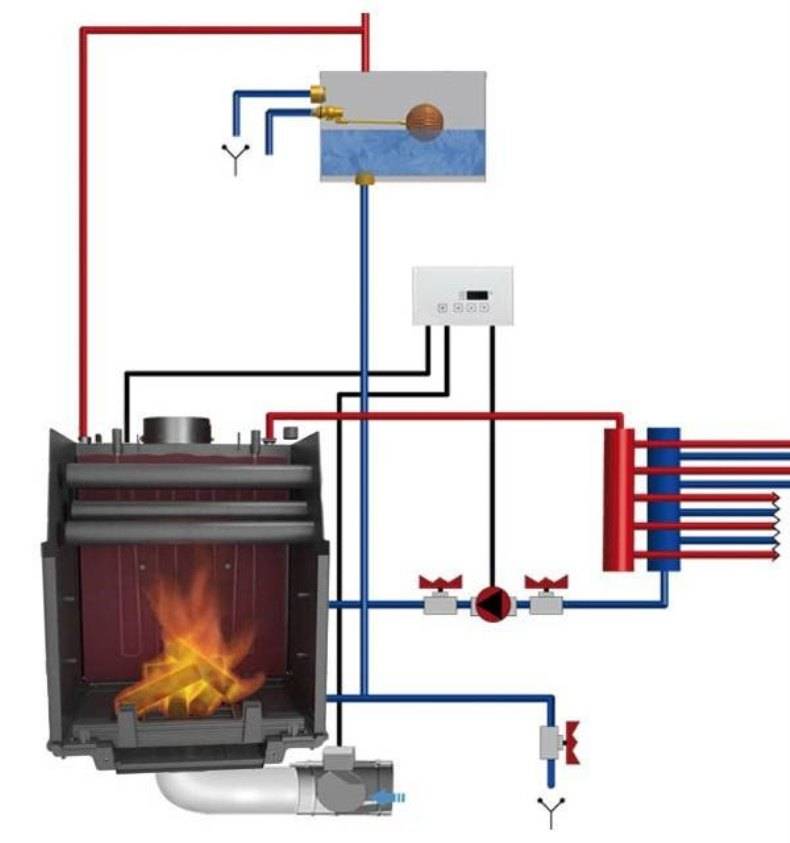

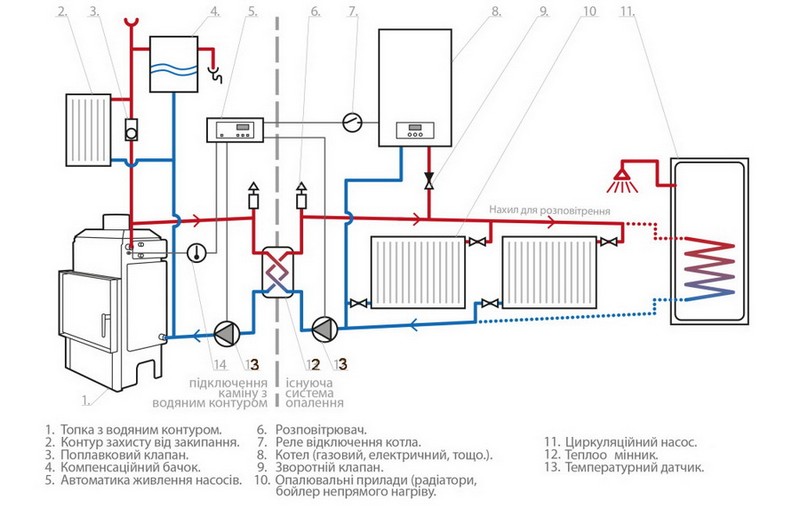

Типовая схема
В сравнении с другими аналогами далеко вперед по простоте создания и низкому уровню эксплуатационных затрат ушла именно водяная система отопления. К ее преимуществам следует добавить универсальность: в водяном отопительном контуре генератором тепла может быть любой котел, использующий все известные энергоресурсы в качестве топлива.
Следует отметить, что достаточно добиться необходимого баланса между давлениями холодной и горячей воды, чтобы создать устойчивую циркуляцию теплоносителя по трубопроводу. Принцип прост: нагретая жидкость имеет меньшую плотность и поэтому стремится вверх, вытесняя холодную воду вниз, где в самой нижней точке располагается котел, ответственный за ее подогрев.
Сегодня этот процесс еще более упростился благодаря использованию в системе центробежных насосов, способных увеличивать скорость движения водяного теплоносителя, в значительной степени уменьшая время на обогрев помещений.
Среди используемых нагревательных агрегатов самыми старейшими являются дровяные котлы, которые по принципу функционирования аналогичны самым первым печам. Но технологически котлы на дровах находятся на сто ступеней выше тех же русских либо финских печей, а также каминов. Отличия очевидны и во внешнем дизайне, а также размерах отопительных устройств.
Дровяные котлы
Несмотря на «возраст» дровяные котлы в схеме водяного контура – наиболее популярный компонент общей системы отопления. Это обусловлено многими преимуществами данных агрегатов, которые обладают компактной конструкцией, а также высокой долговечностью. В результате котлы можно устанавливать практически в любых помещениях, а высокопрочная сталь, используемая в изготовлении, как корпуса, так и внутренних элементов, значительно увеличивает срок службы устройства.
Для работы таким котлам необходимо топливо – дрова, который сегодня не имеет конкурентов по доступности и стоимости. Причем популярность отходов древесины ежегодно возрастает в четком соответствии с ростом тарифов на газ и электроэнергию. И если ранее основным недостатком такого вида отопительного оборудования были слабая регулируемость и низкий КПД, то сегодня, благодаря внедрению ряда уникальных разработок, дровяные котлы во многом соответствуют самым высоким требованиям потребителей. В частности, применение в конструктиве регулирующих подачу воздуха заслонок, чугунных решеток можно изменять интенсивность сгорания дров. Высокая мощность агрегатов также не является непреодолимым барьером, что ставит дровяные котлы в разряд не только резервного, но и основного источника тепла.
Современные котлы на дровах обладают высокопроизводительной конструкцией, из-за чего ускоряется нагрев теплоносителя, а вот потери тепла значительно снижены.
Отдельным моментом является монтаж оборудования, который уже не требует сварки.
Незаменимым в использовании во многих загородных домах дровяной котел сделала и его низкая стоимость. Пока еще инженерам не удается увеличить срок автономного функционирования агрегата до следующей загрузки (рекорд 34 часа), однако, учитывая скорость появления новых разработок в этой сфере, перспективы у дровяных котлов достаточно велики.
Если существует необходимость только в периодическом обогреве, к примеру, дачи, то резонно использовать более упрощенную разновидность котла на дровах – камин.
Камины
Во многом «младший брат» имеет все те же особенности, как конструкции, так и в эксплуатации. Наряду с этим присутствуют и довольно выгодные преимущества, например, стоимость оборудования. При этом камины с водяным контуром отличаются и простотой монтажа.
Больше всего потребителей данное оборудование привлекает своей высокой производительностью.
В частности, камин данного типа легко справляется с обогревом помещений, обладающих значительной площадью. При этом с каждым дополнительным квадратным метром их выгодность вырастает, потому что они используют самое дешевое сырье – дрова.
Важно отметить их неподражаемость именно в плане декоративного оформления: ни один котел не сможет так вписаться в интерьер, как камин, привнося свою, эксклюзивную изюминку. И только камин способен создать необычный антураж, атмосферу спокойствия и умиротворения.
Привлекательным свойством каминов является и их энергонезависимость. В системе предусмотрена только естественная циркуляция теплоносителя, на что не смогут повлиять возможные перепады напряжения или сбои в энергоснабжении.
Единственным «слабым звеном» считается ручное управление. Пока еще невозможно автоматизировать процесс подачи топлива. Это в некоторой степени снижает безопасность самого устройства, так и его КПД – до 85%.
Но в качестве резервного источника тепла камин вполне эффективно используется на дачах.
Печи
Инженерная мысль нашего времени постоянно возрождает наследие предков, но уже в новой ипостаси. Это можно сказать и про печи, которые являются сегодня основным звеном твердотопливного водяного отопления.
Преимущества подобной схемы достаточно уникальны. Представьте себе возможность приготовления пищи абсолютно экологическим способом, в дополнении с обогревом помещений. Такая универсальность была создана благодаря конструкции современных печей, у которых в топливник вмонтирован отопительный котел, а сам нагрев воды осуществляется посредством нижнего подогрева. В результате КПД значительно увеличивается, и даже в самые сильные морозы достаточно выполнять две топки.
Водяной носитель, нагретый в печи, поступает в батареи, которые на протяжении 5-6 часов обогревают помещения. Производительность такой схемы – до 85% — свидетельствует об эффективности ее создания.
Печное отопление с водяным контуром – разнообразие конструкций
Печное отопление – это традиционный способ отапливать дома. Надо отдать должное печам, которые многие годы выступали в качестве основного источника тепловой энергии во многих регионах. И сейчас они не забыты. Но эти отопительные агрегаты слишком маломощны. Подсчитано, что один квадратный метр площади печи может обогреть 35 м² площади дома. Получается, так, если вы являетесь обладателем большого дома, то вам придется сооружать огромную печь. А это просто невозможно. Поэтому существует совершенно уникальная отопительная система, в которой присутствует обычная дровяная печь. Это печное отопление с водяным контуром.
По сути, в печь, а, точнее сказать, в ее топку устанавливается металлический теплообменник, через который проходит теплоноситель традиционной водяной отопительной системы. Обычная печь выполняет функции отопительного котла. Но при этом она опять-таки обогревает часть дома, во всяком случае то помещение, где она установлена.
Конструктивные особенности
Основополагающим элементом печки с водяным контуром является теплообменник. Он может быть любой формы, любых размеров и изготавливаться из любых материалов. Основное его требование – это эффективное потребление тепловой энергии и передача ее теплоносителю. Чаще всего теплообменник изготавливают из металлических труб в виде змеевика или регистра. Здесь важно, чтобы площадь отбора тепла была максимально большой. Некоторые мастера изготавливают теплообменник в виде бака из металлических листов толщиною 4-5 мм.
Установка теплообменника в печь
Кирпичная печь с водяным отоплением и даже без него является потенциально опасным видом оборудования. Поэтому специалисты рекомендуют очень внимательно относиться к проектированию прибора и к его возведению. На что необходимо в первую очередь обратить внимание?
- Обычно система печного отопления проектируется одновременно с проектом самого дома.
Печь является неотъемлемой частью здания, так что ее размеры и форма должны точно вписаться в него. Считается, что доступ к топочной части агрегата должен быть свободным. И лучше всего, если этот доступ будет со стороны коридора. - Особое внимание должно уделяться пожарной безопасности печки. Есть несколько обязательных требований, которые должны строго выполняться. Первое – воздушный зазор между печкой и деревянными стенами. Второе – облицовка горючих элементов дома кирпичом или другими негорючими материалами.
Печь является неотъемлемой частью здания, так что ее размеры и форма должны точно вписаться в него. Считается, что доступ к топочной части агрегата должен быть свободным. И лучше всего, если этот доступ будет со стороны коридора.Вся сложность возведения печного водяного отопления заключается в том, что надо правильно возвести саму печь. Все дело в том, что в топке печи будет установлен теплообменник, который будет занимать приличное пространство камеры сгорания топлива. А, значит, размеры топки должны быть больше, а соответственно и сами габаритные размеры печи должны увеличиться. Вот почему этапу проектирования уделяется столько внимания.
Разновидность теплообменника
Самостоятельно создать проект печки, если вы не специалист, невозможно.
Здесь, хотите вы того или нет, необходимы определенные знания в области теплотехники и большой опыт сооружения обычных кирпичных печей. Поэтому рекомендуем обратить к мастеру, не стоит заниматься самодеятельностью, чтобы избежать неприятностей в будущем.
Некоторые мастера предлагают установить теплообменник в уже существующие кирпичные печи и сделать через него обвязку водяного отопления. Неплохой вариант, но достаточно сложный. Здесь придется демонтировать часть кладки топочной камеры, сделать отверстия для труб подводящего и обратного контура, каким-то образом установить и закрепить теплообменник. При кажущейся экономии это очень трудоемкий монтажный процесс, требующий больших временных затрат.
Разновидности
Нами была рассмотрена кирпичная печь, но это не единственный вариант. Производители отопительного оборудования сегодня предлагают различные конструкции, работающие как печи с водяным контуром. В основном это металлические печки, которые известны потребителю под разными названиями.
Буржуйка
Буржуйка
Это простая по своей конструкции печка известна давно. Ее часто используют в своих владениях дачники. Небольшая по размерам, простая по форме она прекрасно справляется с отоплением небольших загородных коттеджей. Правда, «жрет» дрова она безбожно, так что приходится запасаться топливом на долгое время. Зато это самый некапризный отопительный прибор.
Так вот производители снабдили буржуйку двумя топками, в одной сгорают дрова, в другой сгорает пиролизный газ, выделяемый дровами при сгорании. Тем самым был увеличен КПД агрегата. Это первое. Второе – в топки устанавливается теплообменник, который соединен с водяным контуром отопительной системы.
Сегодня буржуйки изготавливаются и из стали, и из чугуна. Второй вариант предпочтительнее, потому что сам металл обладает низкой инертностью и прекрасной теплоотдачей. Поэтому чугунные печки с водяным контуром сегодня в большой популярности среди загородных застройщиков.
Схема водяного отопления с печкой Булерьян
Печи Булерьян
Это чисто дровяная печь, на другом виде топлива она работать не будет.
Если рассматривать конструкцию этого вариант, то необходимо отметить, что печь булерьян является агрегатом пиролизного типа. То есть разделена она на две камеры сгорания. В нижней сгорают дрова, в верхней — топочные газы.
В этой конструкции теплообменник как таковой отсутствует, в ней используется другая система обогрева теплоносителя. Корпус печки изготавливается с двойными стенками (внутренняя из нержавеющей стали), между которыми и движется теплоноситель. По сути, получается водяная рубашка.
Внимание! В конструкции печи данного типа расположены вентиляционные каналы, которые быстро забиваются. Поэтому рекомендуется один раз в год производить их чистку. Уменьшение диметра приводит к снижению эффективной работы прибора.
Котел Булерьян
Полезные советы
- Как определить, что в печи находится водяной контур? С помощью обозначения. Производитель в маркировке добавляет к названию прибора приставку «АКВА».
- Нельзя зажигать печь для отопления загородного дома с водяным контуром, если в системе нет воды или ее мало.
- Все дровяные печи обладают большим весом, поэтому под них обязательно сооружается прочное и ровное основание. Оптимальный вариант – бетонный плитный фундамент с армирующим металлическим слоем и с уложенным поверх металлическим листом.
- При выборе той или иной конструкции печки с водяным контуром, необходимо учитывать несколько позиций, связанных с эффективной работой агрегата. Но не забываем и о цене прибора, и о расходе топлива.
Не забудьте оценить статью:
Мы построили самодельную систему горячего водоснабжения в виде дровяной печи для внутреннего нагрева воды на дровах – Новости Матери-Земли
by Kyle Isacksen их.
В течение многих лет мы экспериментировали с различными способами нагрева воды с помощью нашей дровяной печи. Сначала у нас была небольшая дровяная печь, в которую я вставил медную трубу из старой металлической коробки из-под раствора, которую купил в армейском магазине излишков. Он вмещал около 8 галлонов воды и отлично работал как автономная система для купания наших маленьких детей, а также давал достаточно воды, чтобы можно было облиться во время душа. После того, как мы построили наш мини-каменный нагреватель, мы переключились на нагрев воды в больших кастрюлях на нашей большой варочной панели, а горячую воду мы налили в лейку, установленную в нашем душе. Эта установка обеспечивала около 11/2 галлонов горячей воды. Некоторое время это работало нормально, но, как и многие вещи, которые меняются, когда ваши дети становятся подростками, нам потребовалось обновление, чтобы поддерживать гигиену и моральный дух в нашей городской усадьбе.
В гостях у друзей, которые десятилетиями жили без электричества, я заметил их термосифонную систему нагрева воды на дровах. Я узнал об этом несколько лет назад, но никогда не видел воочию. Возможность увидеть систему и поговорить о ее функциональности с ее пользователями имеет огромное значение для того, возьмусь ли я за проект, особенно за тот, который связан с водопроводом и отоплением.
После того, как я обсудил детали проекта с друзьями, я почувствовал себя уверенно, попробовав его сам.
Сборка системы
Подобно нашему солнечному душе под открытым небом, эта система использует эффект термосифона, при котором холодная вода начинается в нижней точке, а затем нагревается, что заставляет ее подниматься, создавая круговой поток без каких-либо насосов. или вода под давлением.
Я начал с того, что купил у соседа подержанный 30-галлонный водонагреватель. Он старый, но без утечек. Подержанные водонагреватели для этого типа проекта, как правило, достаточно легко найти. Пока они не протекают, не имеет значения, вышел ли из строя нагревательный элемент. Тот, который я нашел, был для пропана, но раньше я использовал старые электрические и газовые водонагреватели. Затем я построил приподнятую платформу в шкафу с водонагревателем, чтобы бак располагался выше нашей плиты. Размещение его над плитой было необходимо, потому что он не будет работать, если бак не выше источника тепла.
К счастью, этот шкаф находится всего в паре футов от нашей плиты. Оттуда оставалось только прокачать бак.
Типичный водонагреватель имеет четыре порта: один для входа холодной воды, один для выхода горячей воды, клапан сброса давления и слив. Трубопроводы холодной и горячей воды расположены в верхней части водонагревателя. Холодная вода поступает сверху; перемещается на дно бака, где нагревается нагревательным элементом; а затем поднимается к выходу горячей воды, откуда она направляется в раковины и душевые или возвращается обратно в бак. Клапан сброса давления, расположенный на верхней стороне нагревателя, сбрасывает давление в случае, если температура внутри бака становится слишком высокой. От этого предохранительного клапана обычно идет труба из ХПВХ, которая идет к дренажной зоне под домом или вдали от него. В нижней части водонагревателя находится дренажный клапан, позволяющий при необходимости опорожнить бак. Все эти порты обычно имеют размер ¾ дюйма.
В нашей системе дровяной печи я оставил отверстия для холодной и горячей воды на прежних местах в верхней части водонагревателя, и они выполняют свои первоначальные функции: подача холодной и горячей воды в бак и из него.
Затем я добавил Т-образный соединитель к дренажному отверстию, чтобы был один выход для дренажного клапана, чтобы он работал в обычном режиме, а другой — для трубы, по которой холодная вода поступает в дровяную печь. Я также добавил Т-образный соединитель к предохранительному клапану, чтобы один выход поддерживал работу предохранительного клапана, а другой работал как возврат горячей воды из дровяной печи.
Я сократил ¾-дюймовые фитинги на резервуаре до ½ дюйма, чтобы использовать готовую гибкую медную трубку для подачи воды из резервуара через стену с книжными полками в нашу дровяную печь. Первая водогрейная система, которую мы построили, предназначалась для нашего мини-каменного нагревателя, и я использовал медные трубы на всем пути через кирпичную стену печи во вторичную топочную камеру, где вода нагревалась в трубах, и обратно из каменной кладки. нагреватель в большом контуре. С тех пор мы перешли на стандартную дровяную печь, поэтому я купил ¾-дюймовый змеевик Thermo-Bilt из нержавеющей стали вместо использования медных трубок в камере сгорания.
Я выбрал изделие из стали, потому что не думаю, что медь выдержала бы испытание в основной камере сгорания дровяной печи. Thermo-Bilt производит рулоны различных размеров. Наш самый маленький — одиночный 18-дюймовый U-образный изгиб, который крепится вдоль внутренней боковой стенки нашей печи. Концы змеевика снабжены резьбой, и компания Thermo-Bilt включила в комплект поставки все необходимое для монтажа оборудование, даже сверло для вырезания двух отверстий в стенках печи и новый клапан сброса давления.
Катушку было легко установить. Я просверлил два отверстия в задней части нашей печи (вы можете сделать сбоку, если ваша ориентация отличается), вставил змеевик в отверстия, прикрепил его с помощью прилагаемых гаек и шайб, а затем подключил его к резервуару для воды. В итоге я перешел на трубы PEX для некоторых трубок системы, поэтому я добавил два 6-дюймовых металлических ниппеля к концам змеевика, чтобы держать пластиковый PEX дальше от тепла печи.
Хоумран с горячей водой
Нам нравится эта система! Всего за полчаса работы у нас более чем достаточно горячей воды для роскошного душа.
Когда холодно и наш огонь горит дольше, у нас есть горячая вода в течение всего дня. В дни, когда у нас есть огонь на пару часов утром, мы обнаружили, что вода все еще достаточно горячая, чтобы принять душ или два ближе к вечеру. Для нашего простого образа жизни, который включает в себя двух мальчиков-подростков, это фантастическое улучшение качества нашей жизни. И, конечно же, приятно отапливать дом и получать горячую воду одновременно, используя древесину — оригинальный источник возобновляемой энергии. Узнайте больше о нашей городской усадьбе.
Термосифон/естественная конвекция с использованием контура горячей воды дровяной печи для обогрева в системе пола (форум дровяных печей на permies)
Это должно работать для обогрева дома, но я не видел много элементов управления для ситуаций перегрева. Это моя самая большая забота.
Если ваш сифон термоса не работает, как планировалось (а они часто не работают), вы можете просто добавить еще один циркуляционный насос и создать контур горячей воды.
Есть несколько деталей, которые могут меня заинтересовать, например, длина отдельных пексовых петель на вашем полу, но если все они имеют одинаковую длину, то все должно быть в порядке. Если они разной длины, то вам могут понадобиться клапаны регулирования потока (шаровые краны на четверть оборота также будут работать как регуляторы потока, изменяя степень закрытия), иначе вы получите неравномерный нагрев в отдельных петлях настила pex. Если длина вашей петли pex различается на вашем этаже, вам потребуется какое-то управление потоком в каждой петле pex, чтобы сбалансировать систему. Это отстой, потому что однажды установленный, он установлен на всю жизнь, но с различной длиной петли (как в моем доме) требуется сбалансировать пол.
Вам также может понадобиться клапан управления потоком на ваших возвратных коллекторах из сшитого полиэтилена, чтобы обеспечить правильный поток через трубку из сшитого полиэтилена, это гарантирует, что вы получите дельта Т или падение температуры на 15, чтобы обеспечить надлежащий нагрев вашего пола.
Мой настоящий вопрос: каковы ваши средства контроля за перегревом воды?
Если у вас бетонные полы, очень важно, чтобы температура не превышала 110 градусов, иначе бетон разрушится. Есть только два способа сбить тепло, но самый дешевый (и менее эффективный) – это впрыск холодной воды из ГВС в качестве регулирующего устройства. Я не уверен, как бы вы могли контролировать эту температуру, хотя и недорого без ПЛК.
Если у вас деревянные полы, перегрев не так страшен, но я не видел ничего в списке для термостатов, реле или зональных клапанов.
