Твердотопливные котлы длительного горения с водяным контуром для дома
- Фото: Твердотопливные котлы длительного горения с водяным контуром для дома
Содержание
- 1 Принцип действия твердотопливного котла длительного горения
- 2 Расчет тепловой мощности котла с водяным контуром
- 3 Виды твердотопливных котлов длительного горения
- 3.1 Угольные котлы
- 3.2 Пеллетные котлы
- 4 Классификация котлов по материалу изготовления
- 5 Пиролизные котлы принцип работы
- 5.1 Преимущества пиролизных котлов
- 6 Недостатки пиролизных котлов
- 7 Правильная установка твердотопливных котлов длительного горения
- 8 Как выбрать твердотопливный котел для отопления дома
- 9 Твердотопливные котлы длительного горения с водяным контуром видео
- 9.1 Похожие материалы
Не многим собственникам частных домов повезло с прокладкой газовых магистралей. Отопление, тем не менее требуется в любом регионе России, учитывая климатические условия.
Принцип действия твердотопливного котла длительного горения
Как правило, любой агрегат представляет собой установку с несколькими камерами сгорания. Водяная рубашка для нагрева второго контура с носителем, циркулирующим по трубной разводке или требуемым для собственных нужд – также относится к комплектации. Модификации могут быть различными, установки компактными или габаритными.
Принцип действия прост: сгорая в одной камере, топливо выделяет горючие газы, которые в простых печах вылетают в общий дымоход. В таких же котлах, происходит разложение газовой массы, смешение ее с воздухом и последующее горение в другой камере.
Выгода очевидна – калории тепла используются полностью, следовательно, в экономическом плане, твердотопливный котел длительного горения предпочтительнее иных.
Расчет тепловой мощности котла с водяным контуром
До приобретения любого варианта важно рассчитать тепловые потери дома, иначе агрегат окажется маломощным, неспособным обеспечить должной температуры дому. Или, наоборот, эксплуатация станет слишком дорогой и бесполезной ввиду большого количества потребляемого топлива.
Расчеты ведут несколькими способами:
- Популярным методом – на 10 кв метров требуется 1 кВт мощности. Однако, такой расчет не дает точности результата, так как не учитывает строительного сырья дома, утепления, размеров и качества окон и дверей. Применяя эту формулу для расчета мощности агрегата, можно ошибиться в разы.
- Калькулятором онлайн. Еще более неточный результат, хотя легкий в процессе: остается ввести данные в соответствующие колонки и нажать кнопку результата. Если владельцам такой способ по душе следует выбирать калькулятор со скрупулезными данными – толщиной стеной, перекрытий, материалов, параметров технологических проемов и прочих существенных факторов.
- С помощью формул. По ним найти теплопотери для конкретного дома непросто и долго. Однако, результат окажется приближенным к реальности больше всех описанных. Если нет информации обо всех нюансах материалов, следует обратиться к профессионалам по теплоснабжению.
Важно учесть, что твердотопливные котлы с водяным контуром приобретаются большей мощности, так как пользование ресурсом требует затрат и теплоотдача агрегата снижается. К полученной цифре теплопотерь прибавляют 20%. Этого хватит на требуемую мощность вкупе с водяным контуром.
Виды твердотопливных котлов длительного горения
Когда требуемые расчеты сделаны, агрегат для отопления частного дома выбирать легче. Теперь обращают внимание на иные параметры, раз мощность уже известна. Следующий аспект, который мы рассмотрим – виды котлов.
Классификация по виду топлива:

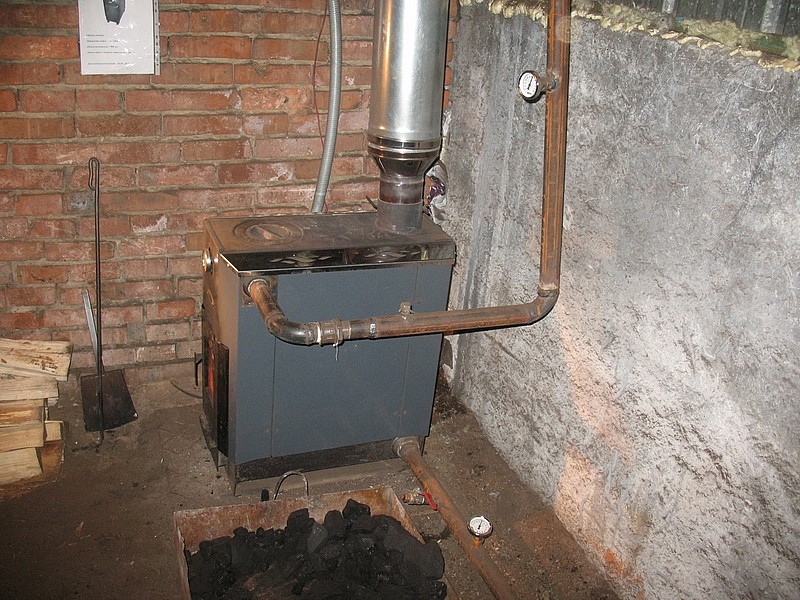

Угольные котлы
Эти котлы, как правило, чугунные, так как температура сгорания горного сырья в разы больше дров – металлические стенки просто сгорят.
У твердотопливного котла, работающего на угле, есть недостатки: большой вес – в частном доме необходимо устраивать отдельную площадку с обязательным бетонированием от самого фундамента и окружением из негорючих материалов.
Постоянная сажа – от нее не избавиться, даже если владельцы отличаются патологической чистоплотностью. Проще установить котел в отдельное помещение. Требуется место для хранения угля, а учитывая, что для холодной зимы его требуется не меньше 9 тонн, то ангар должен быть обширным. И запасаться топливом придется заранее, если зимой подъезд к бункеру проблематичен.
Достоинства: уголь – распространенное топливо во многих регионах страны, приемлемое по цене и достать его не проблема. Котел «всеяден» – в него загружают не только уголь, но и дрова, разнообразный мусор, брикеты, отходы.
Угольный котел – это всегда комфортная температура в доме.
Пеллетные котлы
Понятие уже знакомо многим пользователям твердотопливных агрегатов. Используются гранулы – пеллеты. Они производятся из торфа, древесных и сельскохозяйственных отходов. Соответствующая и цена. Топливо классифицируется по категориям как премиум – белые и стандарт – темные. Также есть вид, используемый только для промышленного производства.
Достоинства пеллет: гипоаллергенность – топливо изготавливается из экологически чистого продукта. Малая зольность – котел чистят не чаще 1 раза в месяц. Высокий КПД – до 86%, благодаря полному сгоранию. Удобство пользования – загрузка топлива происходит не чаще 1 раза в 3–4 дня или даже в неделю. Пеллеты безопасны, так как не содержат легковоспламеняющейся пыли или взрывчатых веществ.
Единственный недостаток – место для хранения должно отличаться сухостью, иначе отсыревшие пеллеты не дадут никакого эффекта – их нужно будет просушивать. Кроме того, сырье загниет.
Достоинства котлов, работающих на пеллетах: они компактны, устанавливаются в любое удобное место, не противоречащее правилам. Котлы выполняются из металла, легкие, мобильные. Оттого что чистка происходит редко, котлы располагают даже в жилых помещения без опаски за чистоту. Толстые стенки не дадут владельцам обжечься, несмотря на высокую температуру внутри камеры.
Вывод – твердотопливный котел выбирают согласно имеющемуся топливу и финансовой возможности его пополнять в будущем. В расходы относят требование к отдельному помещению – для некоторых агрегатов и домов с большой площадью, это необходимо.
Классификация котлов по материалу изготовления
Мудрости нет – для изготовления агрегатов используют сталь и чугун.
- Первый вариант годен только для древесного топлива, так как удельная теплота сгорания намного меньше угля или торфа.
- Второй подходит для всего, однако, имеет недостатки: хрупок при механических воздействиях, чувствителен к перепадам температур – монтировать питающий бак с холодным носителем следует правильно. У стального котла есть преимущество перед чугунным – он не так тяжел. Его перемещают при надобности. Но срок эксплуатации по сравнению со сплавным (40 лет) – короток.
У стального котла есть преимущество перед чугунным – он не так тяжел. Его перемещают при надобности. Но срок эксплуатации по сравнению со сплавным (40 лет) – короток.Отсюда вывод: чугунные котлы хороши своей долговечностью, но монтаж требуется отдать в руки профессионалов. Иначе срок эксплуатации уменьшится в разы, если знаний об установке нет. Стальные же хороши для дач с сезонным посещением, но такие агрегаты требуют особого ухода, так как способны покрываться коррозией ввиду долгого простоя.
Пиролизные котлы принцип работы
Древесные котлы длительного горения, устроенные таким образом, чтобы использовать для дополнительного процесса отходящие газы. Собственно, пиролиз – процесс, использующийся в котлах с любым видом топлива, не только для дров. Например, сгорание угля в пиролизном котле возрастает по КПД до 80%. Также используется и горючая жидкость.
Многие варианты твердотопливных котлов по типу пиролиза содержат в себе дополнительные функции, рассчитанные на принятие иного вида топлива – то есть, комбинированные агрегаты.
Преимущества пиролизных котлов
Высокий КПД любого топлива – дрова сгорают практически без остатка, и чистка котла наступит нескоро. Загрузка топлива – 1 раз в сутки, габаритные требуют этого 1 раз за несколько дней. Установки компактны, но для второго контура потребуется разводка и тогда котел помещают в отдельное помещение. Срок эксплуатации – 15–20 лет.
Толстые стенки агрегата позволяют считать его безопасным, даже при высокой температуре сгорания топлива. Автоматическая или ручная регулировка оптимальной температуры.
Недостатки пиролизных котлов
Цена и зависимость от электричества. В сравнении с другими печами и котлами, стоимость пиролизного агрегата высока – в 1,5–2 раза. Но достоинства окупают этот минус быстро – владельцы заметят это по экономии топлива. Что касается расходов на электричество – котел работает в тандеме с дутьевым вентилятором, то расходы неизбежны, но не критичны.
Конечно, есть зависимость в случае внепланового отключения подачи электроэнергии, но агрегат снабжен автоматикой, отчего задымления не произойдет.
Если неправильно подобрать мощность пиролизного котла для конкретного дома и топить его вполовину параметра, то дымоходные трубы забьются дегтем – продуктом от неполного сгорания топлива. Поэтому пиролизные котлы годны для домов с постоянным проживанием и площадью не менее 100 кв метров.
Правильная установка твердотопливных котлов длительного горения
Существуют стандарты установки твердотопливных котлов. Некоторые положения требуют строго соблюдения.
- Место для установки агрегата должно отличаться свободным ходом, площадью не менее 7 кв метров. Если отдельного помещения не предусмотрено, то для котла отводят отдельную площадку с достаточным удалением от стен дома, которые должны быть внешними, несмежными с внутренними.
- Пол устилают негорючими материалами – металлом, асбестовыми плитами, кирпичом. Идеальным постаментом послужит продолжение фундамента. Но такое, возможно, только в начале строительства дома.
- Кроме естественной вентиляции, обязательно должна присутствовать приточная. Дымоходы конструируются специалистами со строгим соблюдением сечений каналов. Проблемой вентиляции занимаются до покупки твердотопливного агрегата. Пиролизные требуют особого контроля, учитывая наличие дутьевого вентилятора.
- Место установки котла не должно содержать или использоваться для хранения топлива, ГСМ и других материалов, способных воспламениться.
Идеальным постаментом послужит продолжение фундамента. Но такое, возможно, только в начале строительства дома.Как выбрать твердотопливный котел для отопления дома
На что еще обратить внимание при выборе агрегата в пользование? Есть и другие особенности, напрямую к принципу действия или устройству котла, не относящиеся.
- Производитель. Не стоит гнаться за европейскими стандартами. Такие агрегаты дороги, но абсолютно аналогичны российской сборке. Зачем же переплачивать больше? Наша буржуйка хороша во всех отношениях.
- Мощность циркуляционного насоса . Для двухэтажных домов устройство необходимо, так как естественная циркуляция не поднимет носитель выше отметки водяного столба.
- Наличие бойлерной системы. Даже если семья стандартна – мать, отец, ребенок – это требует больших расходов воды на бытовые нужды. Производительность котлов редко превышает 5 литров в минуту, следовательно, накопительная система необходима.
- Автоматическая защита и дозаторы. Они позволяют сделать расход топлива оптимальным и отключить агрегат в случае нештатной ситуации. Не стоит экономить и на собственной безопасности.
Итак, выбор за владельцем. Применяя к конкретной модели описанные нюансы, несложно выбрать твердотопливный котел с водяным контуром для конкретного дома. Сделать приобретение рациональным – задача расчетливых собственников.
Твердотопливные котлы длительного горения с водяным контуром видео
Дровяное отопление с водяным контуром и способы его организации
Услуги по отоплению
Стоимость наших услуг
Все цены
Дровяное отопление с водяным контуром — проверенная временем технология обогрева помещений
Типовая схема
В сравнении с другими аналогами далеко вперед по простоте создания и низкому уровню эксплуатационных затрат ушла именно водяная система отопления. К ее преимуществам следует добавить универсальность: в водяном отопительном контуре генератором тепла может быть любой котел, использующий все известные энергоресурсы в качестве топлива.
Следует отметить, что достаточно добиться необходимого баланса между давлениями холодной и горячей воды, чтобы создать устойчивую циркуляцию теплоносителя по трубопроводу.
Принцип прост: нагретая жидкость имеет меньшую плотность и поэтому стремится вверх, вытесняя холодную воду вниз, где в самой нижней точке располагается котел, ответственный за ее подогрев. Сегодня этот процесс еще более упростился благодаря использованию в системе центробежных насосов, способных увеличивать скорость движения водяного теплоносителя, в значительной степени уменьшая время на обогрев помещений.
Среди используемых нагревательных агрегатов самыми старейшими являются дровяные котлы, которые по принципу функционирования аналогичны самым первым печам. Но технологически котлы на дровах находятся на сто ступеней выше тех же русских либо финских печей, а также каминов. Отличия очевидны и во внешнем дизайне, а также размерах отопительных устройств.
Дровяные котлы
Несмотря на «возраст» дровяные котлы в схеме водяного контура – наиболее популярный компонент общей системы отопления. Это обусловлено многими преимуществами данных агрегатов, которые обладают компактной конструкцией, а также высокой долговечностью.
В результате котлы можно устанавливать практически в любых помещениях, а высокопрочная сталь, используемая в изготовлении, как корпуса, так и внутренних элементов, значительно увеличивает срок службы устройства.
Для работы таким котлам необходимо топливо – дрова, который сегодня не имеет конкурентов по доступности и стоимости. Причем популярность отходов древесины ежегодно возрастает в четком соответствии с ростом тарифов на газ и электроэнергию. И если ранее основным недостатком такого вида отопительного оборудования были слабая регулируемость и низкий КПД, то сегодня, благодаря внедрению ряда уникальных разработок, дровяные котлы во многом соответствуют самым высоким требованиям потребителей. В частности, применение в конструктиве регулирующих подачу воздуха заслонок, чугунных решеток можно изменять интенсивность сгорания дров. Высокая мощность агрегатов также не является непреодолимым барьером, что ставит дровяные котлы в разряд не только резервного, но и основного источника тепла.
Современные котлы на дровах обладают высокопроизводительной конструкцией, из-за чего ускоряется нагрев теплоносителя, а вот потери тепла значительно снижены. Отдельным моментом является монтаж оборудования, который уже не требует сварки.
Незаменимым в использовании во многих загородных домах дровяной котел сделала и его низкая стоимость. Пока еще инженерам не удается увеличить срок автономного функционирования агрегата до следующей загрузки (рекорд 34 часа), однако, учитывая скорость появления новых разработок в этой сфере, перспективы у дровяных котлов достаточно велики.
Если существует необходимость только в периодическом обогреве, к примеру, дачи, то резонно использовать более упрощенную разновидность котла на дровах – камин.
Камины
Во многом «младший брат» имеет все те же особенности, как конструкции, так и в эксплуатации. Наряду с этим присутствуют и довольно выгодные преимущества, например, стоимость оборудования.
При этом камины с водяным контуром отличаются и простотой монтажа.
Больше всего потребителей данное оборудование привлекает своей высокой производительностью. В частности, камин данного типа легко справляется с обогревом помещений, обладающих значительной площадью. При этом с каждым дополнительным квадратным метром их выгодность вырастает, потому что они используют самое дешевое сырье – дрова.
Важно отметить их неподражаемость именно в плане декоративного оформления: ни один котел не сможет так вписаться в интерьер, как камин, привнося свою, эксклюзивную изюминку. И только камин способен создать необычный антураж, атмосферу спокойствия и умиротворения.
Привлекательным свойством каминов является и их энергонезависимость. В системе предусмотрена только естественная циркуляция теплоносителя, на что не смогут повлиять возможные перепады напряжения или сбои в энергоснабжении.
Единственным «слабым звеном» считается ручное управление.
Пока еще невозможно автоматизировать процесс подачи топлива. Это в некоторой степени снижает безопасность самого устройства, так и его КПД – до 85%. Но в качестве резервного источника тепла камин вполне эффективно используется на дачах.
Печи
Инженерная мысль нашего времени постоянно возрождает наследие предков, но уже в новой ипостаси. Это можно сказать и про печи, которые являются сегодня основным звеном твердотопливного водяного отопления.
Преимущества подобной схемы достаточно уникальны. Представьте себе возможность приготовления пищи абсолютно экологическим способом, в дополнении с обогревом помещений. Такая универсальность была создана благодаря конструкции современных печей, у которых в топливник вмонтирован отопительный котел, а сам нагрев воды осуществляется посредством нижнего подогрева. В результате КПД значительно увеличивается, и даже в самые сильные морозы достаточно выполнять две топки.
Водяной носитель, нагретый в печи, поступает в батареи, которые на протяжении 5-6 часов обогревают помещения.
Производительность такой схемы – до 85% — свидетельствует об эффективности ее создания.
Дровяные газификационные котлы — Dokogen
Преимущества дровяных газификационных котлов ATMOS- возможность сжигания больших кусков дерева
- большой топливный бак – длительное время горения
- трубчатый теплообменник
- высокий КПД более 90 % – первичный и вторичный воздух предварительно нагревается до высокой температуры
- экологическое сжигание – класс котла 5 – EN 303-5:2012, ECODESIGN 2015/1189
- Вентилятор вытяжной – очистка золы без пыли, котельная без дыма
- контур охлаждения, защищающий от перегрева – без риска повреждения котла
- вытяжной вентилятор автоматически отключается при выгорании топлива – термостат дымовых газов
- удобное удаление золы – большое место для золы (при топке дровами необходимо чистить раз в неделю)
- малый размер и малый вес
- высокое качество
- DCxxGD
- Размеры заливного отверстия
- Камера сгорания с термостойким штуцером – соплом
- Дверца пепельницы – нижняя
- Вид на нижнюю камеру сгорания
- Регулятор тяги FR 124, вытяжной вентилятор и
- Трубные доски без пневматических тормозов
Установка
Котлы ATMOS должны быть подключены через LADDOMAT 22 или терморегулирующий клапан (трехходовой клапан, управляемый сервоприводом) для поддержания минимальной температуры воды, возвращающейся в котел, на уровне 65 °C.
Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80 – 90 °С.
Конфигурация всех котлов по умолчанию включает контур охлаждения для предотвращения перегрева. Мы рекомендуем устанавливать котлы с накопительными баками.
КОТЛЫ МОДЕЛИ DCxxGD ПРЕДНАЗНАЧЕНЫ ТОЛЬКО ДЛЯ ПОДКЛЮЧЕНИЯ К АККУМУЛЯЦИОННЫМ БАКАМ ДОСТАТОЧНОЙ ЕМКОСТИ МИНИМУМ 55 ЛИТРОВ НА 1 кВт УСТАНОВЛЕННОЙ МОЩНОСТИ КОТЛА.
- Ладдомат 22
- Регулятор тяги ФР 124
- Схема подключения котла с регулятором ACD 03 и аккумулирующими баками
- Схема подключения котла с Laddomat 22 и накопительными баками
Регулировка котлов
Электромеханическая – мощность котла регулируется регулирующей воздушной заслонкой, управляемой регулятором тяги типа ФР 124, который автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе ( 80 – 90 °С).
При настройке регулятора мощности следует уделить большое внимание, так как помимо регулирования мощности у регулятора есть еще одна важная функция – он также предохраняет котел от перегрева. Управляющий термостат, расположенный на панели котла, регулирует вытяжной вентилятор в соответствии с установленной температурой (80 – 85 °C). Температуру на 5 °C ниже следует установить на регулирующем термостате, а не на регуляторе тяги FR 124.
Котлы также оснащены термостатом дымовых газов, который служит для отключения вытяжного вентилятора после прогорания дров.
Котел работает на пониженной мощности даже без вентилятора – отопление не теряется при отключении электроэнергии. При мощности до 70 % от номинальной мощности котел может работать без вентилятора (для котлов DCxxGD не рекомендуется эксплуатация с выключенным вытяжным вентилятором).
- Регулирующая воздушная заслонка
- Регулятор тяги ФР 124
Панель управления котла со стандартной регулировкой
Состав панели:
Главный выключатель, предохранительный термостат, термометр, контрольный термостат и термостат дымовых газов.
Электромеханическое управление является оптимальным решением для простого управления работой котла (вентилятора). Конструкция панели со стандартным регулированием является базовой для всех выпускаемых котлов.
Эквитермическое регулирование ACD 03
Каждый котел может быть оснащен современным сенсорным электронным управлением ATMOS ACD 03 для управления всей системой отопления в зависимости от наружной температуры, комнатной температуры и времени. Эта регулировка способна управлять самим котлом с вентилятором со многими другими функциями.
Панель управления котлом с равномерной регуляцией ATMOS ACD 03
Универсальная регуляция ACD 04
Котлы DC18GD, DC25GD и DC30GD BUT OR ATARDIT с ACTOOS и DC30GD BUT ORTINE ATARIND с напоняли с напонку с напонку с напонку с напонку с напоняли с напоняли с напоняли с напоняли с напоняли с напоняли с напоняли с напоняли с ACOOS и DC30GD .
0004 Сенсорное управление только в сочетании с Автоматический розжиг дров (AIW) Котлы уже оснащены всеми необходимыми датчиками. Данный блок предназначен для комфортного управления системой горячего водоснабжения отапливаемого здания. Контроллер содержит функции для прямого управления котлом, котловым контуром, тремя отопительными контурами, ГВС, гелиоустановкой и т. д.
Панель управления котлом с эквитермическим регулированием ATMOS ACD 04
Автоматический розжиг дров
Автоматический розжиг дров используется для планового розжига котла, например, перед приходом домой во второй половине дня или перед приездом на дачу. Воспламенение топлива происходит очень быстро (около 5 минут) и позволяет оператору котла «разогреться». Зажигание топлива может быть установлено и запланировано для управления ATMOS ACD 04 по времени (недельная программа), согласно требованиям системы отопления или в соответствии с температурой в накопительном баке.
| Чертежи котлов с автоматическим дровяным розжигом | Чертеж устройства зажигания | ||||
| 1. | Корпус котла | 19. | Впускной канал – воздуховод | 1. | Спиральная пластина зажигания |
| 2. | Дверца для чулок (верхняя) | 20. | Главный выключатель | 2. | Спираль зажигания |
| 3. | Дверца зольника (нижняя) | 22. | Регулятор тяги – Honeywell FR 124 | 3. | Съемная камера зажигания |
| 4. | Вытяжной вентилятор | 23. | Охлаждающий контур, защищающий от перегрева | 4. | Резьбовая крышка (всегда затянута во время работы) |
| 5. | Жаропрочный фасонный элемент – сопло | 24. | Контроллер ATMOS ACD 04 | 5. | Съемная заглушка |
| 6. | Панель управления | 25. | Наполнение двери – Sibral маленькое – толстое для верхней двери маленький – тонкий для нижней двери | 6. | Совок для заполнения гранул |
| 7. | Предохранительный термостат | 26. | Уплотнитель двери – шнур 18 x 18 | ||
| 8. | Регулирующая заслонка | 30. | Конденсатор вытяжного вентилятора – 1 мкФ | ||
9. | Жаропрочный фасонный элемент – для типа GD – сторона зоны горения) | 33. | Трубчатый теплообменник (трубчатый) | ||
| 10. | Жаропрочный фасонный элемент – для типа GD – сферическое пространство | 35. | Карман для термостатов (датчиков) | ||
| 11. | Уплотнение – сопло – 12 x 12 (14 x 14) | 36. | Стопорный винт | ||
| 12. | Фасонный жаропрочный полумесяц | 37. | Устройство зажигания | ||
| 13. | Клапан зажигания | ||||
| 14. | Жаропрочный фасонный элемент – для типа GD – задняя поверхность сферического пространства | К | горловина дымохода | ||
15. | Крышка для чистки | Л | выход воды из | ||
| 16. | Рамный щиток | М | котел– подвод воды к | ||
| 17. | Тяга клапана зажигания | Н | бойлер – наполнительный клапан | ||
| 18. | Предохранитель T6,3A/1500 – тип H | Р | трубная втулка – втулка датчика регулирующего клапана контура охлаждения (TS 131, STS 20) | ||
Технические данные
| Описание чертежа котла | |||
| 1. | Корпус котла | 18. | Термометр |
| 2. | Загрузочная дверца – верхняя | 19. | Канал приточного воздуха |
| 3. | Дверца пепельницы – нижняя | 20. | Выключатель со световым индикатором |
| 4. | Вытяжной вентилятор (S) | 22. | Регулятор тяги – HONEYWELL FR124 |
| 5. | Термостойкий фитинг – сопло | 23. | Охлаждающий контур, защищающий от перегрева |
| 6. | Панель управления | 24. | Термостат управления вентилятором (котла) |
| 7. | Предохранительный термостат | 25. | Дверная панель – Sibral |
8. | Заслонка управления | 26. | Уплотнитель дверцы – шнур 18 x 18 |
| 9. | Термостойкий фитинг – боковая часть | 27. | Термостат отработанных газов |
| 10. | Термостойкий фитинг – сферическое пространство L + R | 30. | Конденсатор для вытяжного вентилятора |
| 11. | Уплотнение сопла – 12 x 12 (14 x 14) | 33. | Трубчатый теплообменник – трубная решетка |
| 12. | Термостойкий фитинг – полумесяц | ||
| 13. | Клапан розжига | К | — горловина дымохода |
| 14. | Термостойкий фитинг – задняя часть сферического пространства | Л | – выход котловой воды |
15. | Крышка для чистки | М | – ввод котловой воды |
| 16. | Рамка экрана | Н | – втулка наливного клапана |
| 17. | Шток пожарного клапана | Р | – втулка датчика клапана, регулирующего контур охлаждения |
| Размеры котла (мм) | Тип котла | ||||
|---|---|---|---|---|---|
| DC18GD | ДС25ГД | DC30GD | ДС40ГД | ДК50ГД | |
| А | 1281 | 1281 | 1281 | 1435 | 1435 |
| Б | 820 | 1020 | 1020 | 1120 | 1120 |
| С | 680 | 680 | 680 | 680 | 680 |
| Д | 945 | 945 | 945 | 1095 | 1095 |
| Е | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| Ф | 87 | 87 | 87 | 82 | 78 |
| Г | 185 | 185 | 185 | 185 | 185 |
| Н | 1008 | 1008 | 1008 | 1152 | 1152 |
| Ч | 256 | 256 | 256 | 256 | 256 |
| я | 256 | 256 | 256 | 256 | 256 |
| Дж | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ |
| Технические характеристики | Тип котла | |||||
| DC18GD | DC25GD | DC30GD | ДС40ГД | ДК50ГД | ||
| Номинальная мощность | кВт | 19 | 25 | 29,8 | 40 | 49 |
| Поверхность нагрева | м 2 | 2,5 | 3,1 | 3,1 | 3,8 | 4,1 |
| Объем топливной шахты | дм 3 (л) | 80 | 120 | 120 | 160 | 160 |
| Размеры заливного отверстия | мм | 450 х 260 | 450 х 260 | 450 х 260 | 450 х 260 | 450 х 260 |
| Предписанная тяга дымохода | Па/мбар | 16/0,16 | 18/0,18 | 20/0,20 | 22/0,22 | 24/0,24 |
Макс. избыточное давление рабочей воды | кПа/бар | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 |
| Вес котла | кг | 376 | 469 | 466 | 548 | 565 |
| Диаметр газоотводной трубы | мм | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| Пылевлагозащита электрических частей | ИП | 20 | 20 | 20 | 20 | 20 |
| Электрический вход | Вт | 50 | 50 | 50 | 50 | 50 |
| Эффективность во всем диапазоне производительности | % | 90,3 | 92,5 | 91,3 | 90,5 | 92,0 |
| Класс котла | 5 | 5 | 5 | 5 | 5 | |
| Класс энергоэффективности | А+ | А+ | А+ | А+ | А+ | |
| Температура отходящих газов при номинальной мощности | °С | 145 | 127 | 148 | 175 | 183 |
| Расход продуктов сгорания отходящих газов при номинальной мощности | кг/с | 0,014 | 0,017 | 0,017 | 0,021 | 0,025 |
| Определенное топливо (предпочтительное) | Сухая древесина с теплотворной способностью 15–18 МДж/кг -1 , содержание воды 12–20 %, диаметр 80–120 мм | |||||
| Средний расход топлива за отопительный сезон | кг. ч -1 | 5,1 | 6,1 | 7,7 | 10 | 13 |
| Длина дерева | мм | 330 | 530 | 530 | 530 | 530 |
| Время сгорания при номинальной мощности | часов | 2 | 2 | 2 | 2 | 2 |
| Объем воды в котле | л | 73 | 105 | 105 | 112 | 128 |
| Гидравлические потери котла | мбар | 0,22 | 0,22 | 0,22 | 0,23 | 0,24 |
| Минимальный объем накопительного бака | л | 1045 | 1375 | 1639 | 2200 | 2695 |
| Настройки температуры регулирования | °С | от 75 до 95 | ||||
| Напряжение подключения | В/Гц | 230/50 | ||||
| Минимальная температура обратной воды во время работы | °С | 65 | ||||
| ЭКОДИЗАЙН | ||||||
Все котлы серии DOKOGEN предназначены только для подключения к АККУМУЛЯЦИОННЫМ РЕЗЕРВУАРАМ достаточной емкости с минимальной мощностью 55 литров на 1 кВт установленной мощности котла. | ||||||
Самый простой способ заполнить уличную печь водой – OutdoorBoiler.com
Когда в бойлере для наружной установки заканчивается вода, как пополнить?
Наружные дровяные горелки открыты для атмосферы , поэтому со временем вода естественным образом испаряется.
Как часто необходимо доливать воду в наружные котлы?
Это зависит от времени года, ветра, степени нагрева котла и других факторов . Я обнаружил, что мой котел нуждается в воде раз в 6 недель. Для некоторых это каждые 4 недели , но в среднем это где-то между 4 и 8 неделями.
Если вы можете прожить целый сезон без добавления воды, проверьте уровень воды — он может быть опасно низким . Очень редко уличный котел может проработать весь сезон без добавления воды и обеспечения безопасности котла.
Что делать, если в бойлере недостаточно воды?
Некоторые наружные котлы с сложной электроникой просто отключаются и не будут работать без заполнения водой до определенного уровня.
Если ваш котел не работает, проверьте уровня воды и при необходимости добавьте воды.
Все наружные котлы серии GX соответствуют стандарту UL 2523 , который требует отсечки при низком уровне воды . На передней панели контроллера загорается небольшая красная точечная лампочка, указывающая на низкий уровень воды и на то, что бойлер отключен до тех пор, пока не будет добавлена вода.
Как проще всего добавить воды в открытый бойлер?
Большинство наших клиентов уже знают ответ на этот вопрос — вам просто откройте вентиль в подвале и наблюдайте за котлом, пока вода не пойдет из вентиляционной трубы наверху. Эта система включает в себя комплект, который мы называем « Комплект для внутреннего заполнения ».
Комплект для внутреннего заполнения позволяет добавить воду в бойлер , открыв клапан, соединяющий бытовую воду с контуром котла — В ВАШЕМ ПОДВАЛЕ! Без этого комплекта котел необходимо наполнять водой из ведра, которую вы несете к котлу, или из шланга, который нужно каждый раз сливать, чтобы он не замерз — какая это была бы боль!
В этой системе используется превентор обратного потока для обеспечения безопасности вашего бытового водоснабжения.
Вы бы никогда не захотели бы, чтобы вода из котла, находящегося на открытом воздухе, стекала обратно в систему домашнего водоснабжения и вытекала из вашей раковины или душа. Наша система прекрасно предотвращает это. Кроме того, наша система соответствует нормам, которые необходимы для обеспечения безопасности бытовых систем водоснабжения.
Так что все, что вам нужно сделать, это открыть клапан на несколько секунд и ПРЕСТО ! Ваш открытый дровяной котел снова полон. Не забудьте обойти любые умягчители воды , если вы впервые наполняете бойлер.
Бесплатная поддержка и быстрые ответы
Благодаря БЕСПЛАТНОЙ технической поддержке, сотням наших видеороликов, статей, советов по эксплуатации и обслуживанию, а также БЕСПЛАТНЫМ услугам по проектированию мы гарантируем, что предоставим вам правильный ответ на ваш вопрос или решение вашей проблемы. проблема.»
Наше обещание клиентам
Поддержка клиентов начинается с отличной команды обслуживания клиентов.
Наша преданная команда обучена и имеет опыт работы с дровяными печами на открытом воздухе.
На другом конце линии всегда можно ожидать человека. Мы знаем, что для вас важно — ваша семья, экономия денег и поддержание тепла в вашем доме — и мы делаем это нашим главным приоритетом. Связаться с нами!
Тестирование водой
Одним из наиболее важных шагов в продлении срока службы вашего наружного котла является обеспечение того, чтобы вода в вашем котле не вызывала коррозии стали. Вода начинает проедать дыры в стали сразу после контакта (из-за ржавчины), если ее не обработать должным образом. Мы бесплатно тестируем вашу воду для наружных котлов! Получите очистку воды для дровяного котла прямо сейчас!
Отправьте образцы воды!
Подробнее.
Очистка котловой воды Liquid Armor для установки вне помещений
89,75 $
Противопожарный трос для наружного уплотнения дверцы котла 10 футов — серия HEGX
30,90 $
Средство для удаления креозота, 5 шт.
