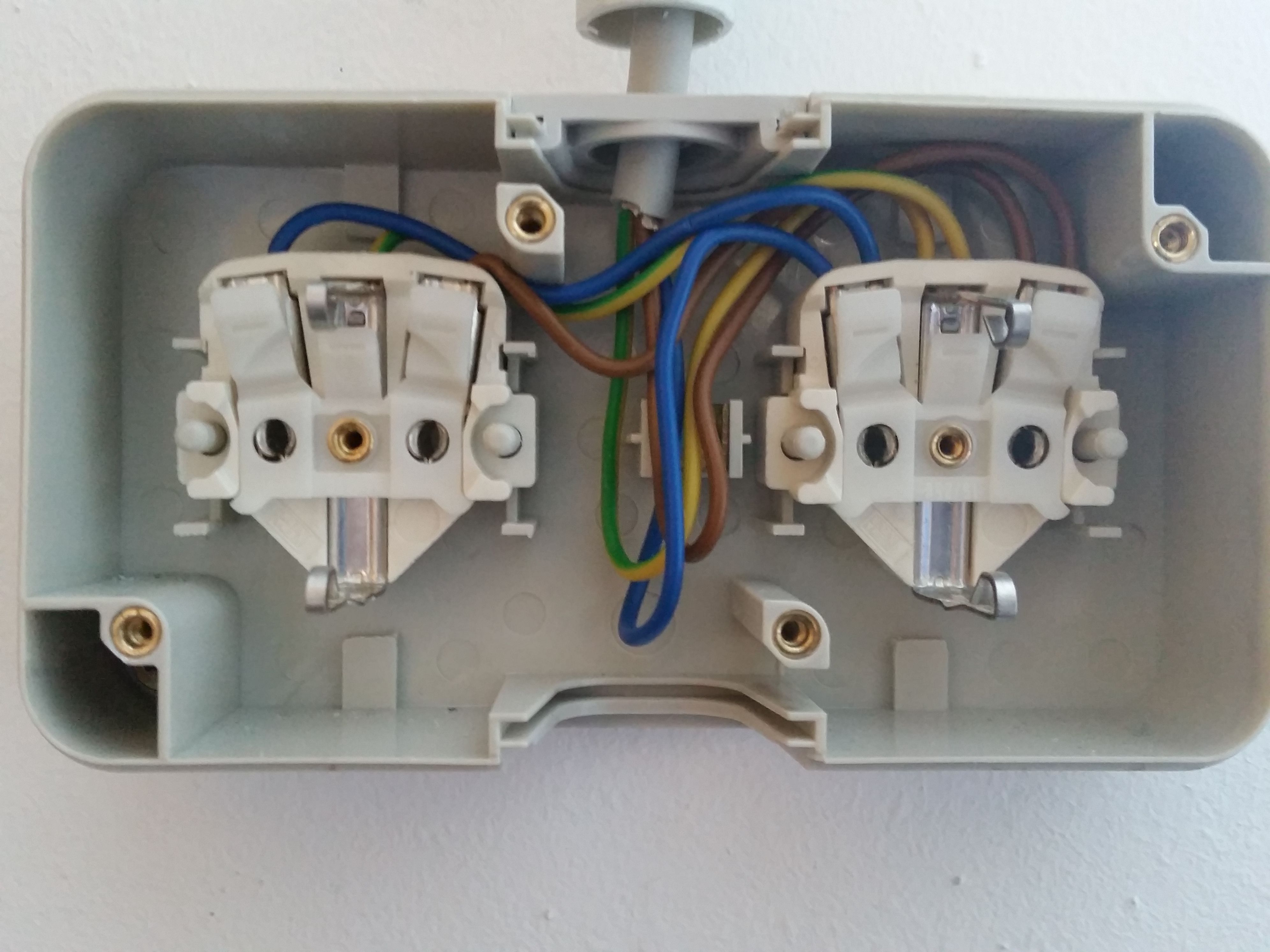

Двойная розетка с выключателем в одном корпусе

Содержание

Двойная розетка является достаточно удобным приспособлением. Но далеко не все используют такие варианты розеток, так как не все знают, как правильно подключить такую систему.

Особенности совмещение розетки и выключателя

Совмещение розетки и выключателя в одном корпусе значительно экономит электроэнергию. При этом не требуется дополнительная установка распределительного короба. Для того, чтобы объединить выключатель и розетку, нет необходимости портить стену. Провод можно провести и без этого. Кроме того, совместимые модули можно установить на любую поверхность. Поэтому эстетика и эргономичность — как раз про совместные розетки.

Такие конструкции можно устанавливать не только на поверхность стены, но и монтировать в неё. Чаще всего их оснащают специальной крышкой. Она обеспечивает дополнительную безопасность.

Справка! Подобной розеткой можно оснастить ванную комнату. Благодаря крышке влага и пыль не проникает к контактам.

Также при выборе розеток стоит обратить внимание на следующие показатели:

  • Насколько устройство совместимо с техническими характеристиками другой электроники.
  • Соответствие с дизайном интерьера.
  • Насколько будет функциональна работа при включении устройств.
  • Количество кнопок, а также розеток в одном блоке.
  • Особенности монтажного процесса.

Также при выборе розетки с выключателем стоит обратить особое внимание на мощность и совместимость с другой электроникой в доме.

Как выбрать розетку с выключателем

Лучше всего отдать предпочтение моделям, которые изготавливают из прочного пластика. Если в доме есть маленькие дети, то лучше купить вариант со специальными защитными шторками. Они плотно перекрывают контакты, поэтому ребёнок не сможет туда залезть. Это очень удобно, так как можно не переживать за безопасность маленьких жителей.

Как подключить розетку с выключателем в одном корпусе

Если правильно провести проводку и произвести подключение, можно сэкономить время, деньги и пространство. Поэтому необходимо подробно разобрать каждый этап монтажа.

Установка розетки с одноклавишным выключателем

Чтобы подключить такую розетку нужно использовать трехжильный провод. Основные этапы работы:

  1. Соединить нейтрали питания с нулевыми проводниками освещения и розетки внутри распределительной коробки.
  2. В распределительном щитке фазы соединить в фазах розетки.
  3. Полученную фазу и нейтраль подсоединить к необходимым контактам внутри блока.
  4. При помощи перемычки розеточную фазу подкинуть в розеточную фазу.
  5. Провод, который находится в распределительном коробе, интегрировать с вводным контактом.

Справка! Розетку с заземлителем нужно подключать к четырехжильному проводу.

Наиболее выгодный вариант, когда устройство устойчиво к перепадам электроэнергии.

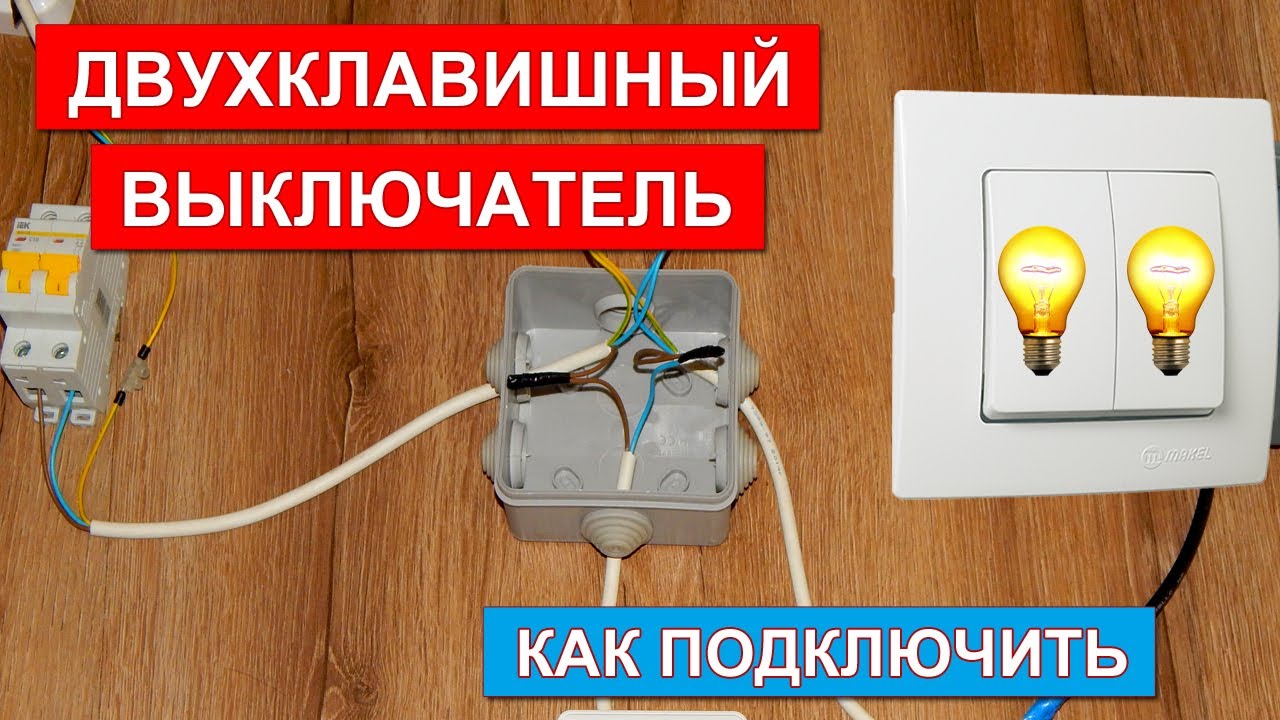

Подключения двухклавишного выключателя с розеткой

Схема подключения двухклавишного выключателя очень простая. Главное правильно и последовательно подсоединить провода. Алгоритм подключения следующий:

  1. Первоначально выбирают участок, где будет располагаться внутренний или наружный блок.
  2. Занимаются разметкой поверхности.
  3. Ищут нужную фазу в распределительном щитке, а также отключают электричество в помещении.
  4. Фазу подкидывают на выключатель. Для этого необходимо зачистить концы соответствующих прожилок. Далее их скручивают и покрывают изолирующим материалом.
  5. Провода, которые не были задействованы, сворачивают и накрывают изоляцией.

По такой системе удобно подключать бойлер для подачи воды.

Подключения розетки и выключателя с тремя клавишами

Не все конструкции имеют одну клавишу. Производитель предлагает приобрести модели с двумя и более клавишами. Такие модели помогают наиболее экономно расходовать электроэнергию. Как подключить конструкцию с тремя клавишами? Монтаж проводится так же просто, как и в прошлом случае. Лучше всего использовать такие розетки для управления несколькими осветительными приборами. Например, дополнительным светом и основным, а также подсветкой. Но розетку лучше не использовать для электроприборов, которые требуют большое количество энергии. Оптимальным вариантом станет фен или утюг.

Нестандартное применение

Большое количество мастеров заявляют, что в роли розетки можно использовать конструкцию с одноклавишником. Тогда нужно подводить фазу через выключатель. Это идеальный вариант для техники, которая требует быстрого отключения. Но этот вариант подходит не всем, так как рассчитан на маломощный ток. На практике следует быть осторожными, ведь проводка может оплавиться. Это легко может стать причиной пожара. При соблюдении техники комбинирования можно легко обойтись и без возгораний. Но о безопасности тоже не стоит забывать -прибор нельзя перегружать.

Несколько полезных советов

Часто мастера допускают ошибки, после которых прибор становится менее функционален. Несколько советов помогут повысить качество работы и сделать двойную розетку максимально функциональной.

  • При выборе модели совмещённой розетки с выключателем, мастера советуют отдать предпочтение изделиям, у которых на лапках по два зубца. Такие блоки наиболее удобно крепить к поверхности стены.
  • Когда дома нет необходимости подключать сразу несколько электроприборов одновременно, то стоит использовать обычный блок. Чаще всего их используют на кухнях. Там постоянно работает много техники: чайник, холодильник, телевизор и так далее.
  • При выборе подрозетников стоит выбрать модели с ребристой поверхностью внутри. При монтаже коммуникации они будут наиболее прочно крепиться.

При использовании этих советов можно не допустить самых популярных ошибок. Следовать инструкции не сложно и это может значительно обезопасить от нежелательных возгораний и пожаров.

Двойные розетки давно завоевали устойчивую позицию на рынке. Они позволяют не только экономить энергию, но и являются очень удобной конструкцией при использовании. При учёте всех преимуществ, а также недостатков можно решить насколько рационально использование такой розетки. Кому-то они могут показаться неудобными, а для кого-то в самый раз. Оборудовать двойной розеткой свой дом не сложно. Главное соблюдать схемы соединения и технику безопасности. Тогда не пострадает ни электрика, ни здоровье человека, ни состояние электронных приборов.

Словарь по розеткам, выключателям, терморегуляторам и другим ЭУИ

25 августа 2017

Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. — догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.

Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.

Разберем, что значат самые распространенные из них.

  1. Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям
    1. Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

      Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.

      Как это выглядит?

      На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence.

      Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

    2. Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

      Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.

      е. навешиваемые на стену.

      Как это выглядит?

      На фото: белая розетка открытой установки с заземлением стороннего производителя.

      Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

    3. Что такое розетки и выключатели опт. уп.?

      Это розетки и выключатели в оптовой упаковке.

      Как это выглядит?

      На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах.

      Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер — это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

  2. Аббревиатуры в описании электрических розеток
    1. Что такое розетки с/з?

      Это розетки и выключатели с заземлением.

      Как это выглядит?

      На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.

    2. Что такое розетки б/з?

      Это розетки и выключатели без заземления.

      Как это выглядит?

      На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.

    3. Что такое розетки с/з нем. ст.?

      Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).

      Как это выглядит?

      На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.

    4. Что такое розетки з/ш?

      Это розетки с защитными шторками.

      Как это выглядит?

      На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

      Для чего нужны защитные шторки? Это обсуждается в отдельной статье «От чего защищают розетки с защитными шторками?».

      Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.

    5. Что такое розетки 2к+з?

      Это розетки с заземлением.

      Как это выглядит?

      На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.

    6. Что такое розетка с кр.?

      Это розетки с крышкой.

      Как это выглядит?

      На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence.

    7. Что такое розетка дв.? Что такое роз.х2?

      Это двойная розетка.

      Как это выглядит?

      На фото: двойная белая розетка скрытой установки с заземлением Florence.

    8. Что такое розетка для каб. кан.?

      Это розетка для кабельного канала.

      Как это выглядит?

      На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.

  3. Аббревиатуры в описании выключателей и переключателей
    1. Что такое выключатель1 кл.?

      Это одноклавишный выключатель.

      Как это выглядит?

      На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.
    2. Что такое выключатель 2 кл.?

      Это двухклавишный выключатель.

      Как это выглядит?

      На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.
    3. Что такое выключатель с подсв.?

      Это выключатель с подсветкой.

      Как это выглядит?

      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели? Выключатели могут быть без подсветки.
    4. Что такое пер.

      на 2 напр.?

      Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:

      Как это выглядит?

      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:


  4. Аббревиатуры в описании телевизионных розеток
    1. Что такое ТВ-розетка окон.

      ? TV оконеч.? TV-FM-SAT окон.?

      Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети «звезда»).

      Как это выглядит?

      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

      Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

  5. Аббревиатуры в описании интернет-розеток и других слаботочных розеток
    1. Что такое розетка RJ45

      Это интернет-розетка, RJ45 – это обозначение разъема.

      Как это выглядит?

      На фото: одиночная интернет-розетка RJ45 категории 5е Florence.

      Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.
    2. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

      Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

      Как это выглядит?

      На фото: двойная интернет-розетка RJ45 категории 5е Florence.

      Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.
    3. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

      Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

      Как это выглядит?

      На фото: двойная интернет-розетка RJ45 категории 5е Florence.

      Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

  6. Аббревиатуры в описании рамок электроустановочных изделий
    1. Что такое гор. рамка?

      Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.

      Как это выглядит?

      На фото: тройная рамка для электроустановочных изделий Florence.

      Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.
    2. Что такое рамка 2 пост.?

      Это двухпостовая рамка, т.е. рамка на два механизма.

      Как это выглядит?

      На фото: двойная рамка для электроустановочных изделий Florence.

      Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.

  7. Аббревиатуры в описании аксессуаров для электроустановочных изделий
    1. Что такое л.

      п. розетки?

      Это лицевая панель розетки.

      Как это выглядит?


      На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.

  8. Аббревиатуры в описании термостатов
    1. Что такое эл. термостат?

      Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.

      Как это выглядит?

      На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте).

      Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.

Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе «Контакты». Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!
