Двутавр 25Б1 нормальный (балочный) по СТО АСЧМ 20-93. Размеры и геометрические характеристики

  1. Сортамент
  2. СТО АСЧМ 20-93
  3. Двутавр нормальный (балочный)
  4. 25Б1

Размеры профиля

Геометрические характеристики

Высота сечения

h=248,0мм

Ширина сечения

b=124,0мм

Толщина стенки

s=5,0мм

Толщина полки

t=8,0мм

Радиус сопряжения

R=12,0мм

Площадь сечения

A=32,68см2

Масса одного метра сечения

M=25,7кг

Момент инреции относительно оси «x»

Ix=3537,0см4

Момент сопротивления относительно оси «x»

Wx=285,3см3

Статический момент половины сечения

Sx=159,7см3

Радиус инерции относительно оси «x»

ix=104,0см

Момент инерции относительно оси «y»

Iy=254,8 см4

Момент сопротивления относительно оси «y»

Wy=41,1 см3

Радиус инерции относительно оси «y»

iy=27,9 см

Другие названия:

Балка 25Б1

I25Б1

Поделиться/сохранить:

Отправить ссылку:

К таблице

10Б1

12Б1

12Б2

14Б1

14Б2

16Б1

16Б2

18Б1

18Б2

20Б1

25Б1

25Б2

30Б1

30Б2

35Б1

35Б2

40Б1

40Б2

45Б1

45Б2

50Б1

50Б2

50Б3

55Б1

55Б2

60Б1

60Б2

70Б0

70Б1

70Б2

  • Все профили
      • Нормальный (балочный)
      • Широкополочный
      • Колонный
      • Балочный нормальный
      • Балочный широкополочный
      • Колонный
      • Свайный
      • Дополнительной серии балочный
      • Дополнительной серии колонный
      • Нормальный (балочный)
      • Широкополочный
      • Колонный
      • Дополнительной серии
      • С уклоном полок
      • С уклоном полок
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Квадратная специального размера
      • Равнополочный
      • Неравнополочный
      • С параллельными гранями полок
      • С уклоном полок
      • С параллельными гранями полок
      • С уклоном полок
      • Экономичный с параллельными гранями полок
      • Легкой серии с параллельными гранями полок
      • Специальный
      • С уклоном полок
      • С уклоном полок

Вес балки двутавровой — таблица, расчет веса балки |

  • Главная > Вес металла, — таблица, расчет веса > Вес балки двутавровой — таблица, расчет веса балки

Вес специальной двутавровой балки ГОСТ 19425-74



Номер балки Размеры балки
 Масса 1м, кг Метров в тонне
h b s t
14C 140 80 5,5 9,1 16,9 59,17
20C 200 100 7,0 11,4
27,9		 35,84
20Ca 200 102 9,0 11,4 31,1 32,15
22C 220 110 7,5 12,3 33,1 30,21
27C 270 122 8,5 13,7 42,8 23,36
27Ca 270 124 10,5 13,7 47,0 21,28
36C 360 140 14,0 15,8 71,3 14,03
18M 180 90 7,0 12,0 25,8 38,76
24M 240 110 8,2 14,0 38,3 26,11
30M 300 130 9,0 15,0 50,2 19,92
36M 360 130 9,5 16,0 57,9 17,27
45M 450 150 10,5 18,0 77,6 12,89

Двутавровые балки с параллельными гранями полок



Номер двутавра Размеры балки
 Масса 1м, кг Метров в тонне
h b s t
Нормальные балки
20Б1 200 100 5,5 8,0 21,3 46,9
25Б1 248 124 5,0 8,0 25,7 38,9
25Б2 250 125 6,0 9,0 29,6 33,8
30Б1 298 149 5,5 8,0 32,0 31,3
30Б2 300 150 6,5 9,0 36,7 27,2
35Б1 346 174 6,0 9,0 41,4 24,2
35Б2 350 175 7,0 11,0 49,6 20,2
40Б1 396 199 7,0 11,0 56,6 17,7
40Б2 400 200 8,0 13,0 66,0 15,2
45Б1 446 199 8,0 12,0 66,2 15,1
45Б2 450 200 9,0 14,0 76,0 13,2
50Б1 492 199 8,8 12,0 72,5 13,8
50Б2		 469 199 9,0 14,0 79,5 12,6
55Б1 543 220 9,5 13,5 89,0 11,2
55Б2 547 220 10,0 15,5 97,9 10,2
60Б1 596 199 10,0 15,0 94,6 10,6
60Б2 600 200 110 17,0 105,5 9,5
Широкополочные балки
20Ш1 194 150 6,0 9,0 30,6 32,7
25Ш1 244 175 7,0 11,0 44,1 22,7
30Ш1 294 200 8,0 12,0 56,8 17,6
30Ш2 300 201 9,0 15,0 68,6 14,6
35Ш1 334 249 11,0 20,0 65,3 15,3
35Ш2 340 250 9,0 14,0 79,7 12,5
40Ш1 383 299 9,5 12,5 88,6 11,3
40Ш2 390 300 10,0 16,0 106,7 9,4
45Ш1 440 300 11,0 18,0 123,5 8,1
50Ш1 482 300 11,0 15,0 114,2 8,8
50Ш2		 487 300 14,5 17,5 138,4 7,2
50Ш3 493 300 15,5 20,5 156,1 6,4
50Ш4 499 300 16,5 23,5 173,4 5,8

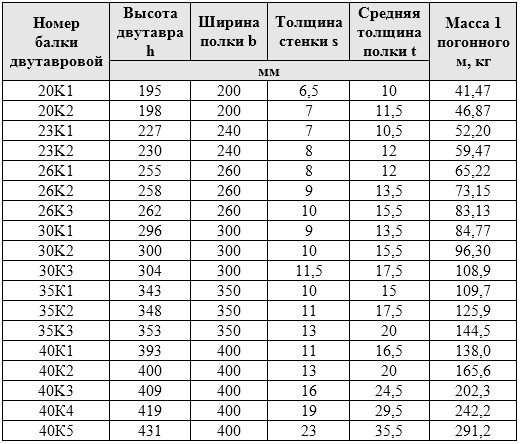

Колонные балки
20K1 196 199 6. 5 10.0 41.4 24.2
20K2 200 200 8.0
12.0		 49.9 20.0
25K1 246 249 8.0 12.0 62.6 16.0
25K2 250 250 9.0 14.0 72.4 13.8
25K3 253 251 10.0 15.5 80.2 12.5
30K1 298 299 9.0 14. 0 87.0 11.5
30K2 300 300 10.0 15.0 94.0 10.6
30K3 300 305 15.0 15.0 105.8 9.5
30K4 304 301 11.0 17.0 105.8 9.5
35K1 342 348 10.0 15.0 109.1 9.2
35K2 350 350 12.0 19.0 136. 5 7.3
40K1 394 398 11.0 18.0 146.6 6.8
40K2 400 400 13.0 21.0 171.7 5.8
40K3 406 403 16.0 24.0 200.1 5.0
40K4 414 405 18.0 28.0 231.9 4.3
40K5 429 400 23.0 35.5 290.8 3. 4

Нестандартные балки с параллельными гранями полок



Номер двутавра Размеры балки
 Масса 1м, кг Метров в тонне
h b s t
Узкополочные балки
31У3А 309 102 6,0 8,9 28,5 35,1
31У4А 313 102 6,6 10,8 32,9 30,4
36У1А 349 127 5,8 8,5 32,9 30,4
36У2А 353 128 6,5 10,7 39,2 25,5
41У1А 399 140 6,4 8,8 39,5 25,3
41У2А 403 140 7,0 11,2 46,5 21,5
46У3А 459 154 9,1 15,4 68,8 14,5
61У1А 599 178 10 12,8 82,7 12,1
61У2А 603 179 10,9 15,0 93,1 10,7
Нормальные балки
31Б1А 310 165 5,8 9,7 38,9 25,7
31Б2А 313 166 6,6 11,2 44,8 22,3
31Б3А 317 167 7,6 13,2 52,5 19,0
36Б1А 352 171 6,9 9,8 45,1 22,2
36Б2А 355 171 7,2 11,6 50,7 19,7
36Б3А 358 172 7,9 13,1 56,8 17,6
41Б1А 403 177 7,5 10,9 53,7 18,6
41Б2А 407 178 7,7 12,8 59,8 16,7
46Б1А 457 190 9,0 14,5 74,5 13,4
46Б2А 460 191 9,9 16,0 82,2 12,2
61Б1А 603 228 10,5 14,9 102,5 9,8
61Б2А 608 228 11,2 17,3 114,3 8,7
Среднеполочные балки
20Д1А 207 133 5,8 8,4 26,7 37,5
20Д2А 210 134 6,4 10,0 31,5 31,7
25Д2А 258 146 6,1 9,1 32,9 30,4
25Д3А 262 147 6,6 11,0 38,8 25,8
Колонные балки
12KC 125 125 6. 5 10.0 23.8 42.0
15K1C 150 150 7.0 10.0 31.5 31.7
15K1A 152 152 5.8 6.6 22.6 44.2
15K2A 157 153 6.6 9.3 30.1 33.2
15K3A 162 154 8.1 11.6 37.4 26.7
20K2A 203 203 7.2 11. 0 46.0 21.7
20K3A 206 204 7.9 12.6 52.2 19.2
20K4A 210 205 9.1 14.2 59.3 16.9
20K5A 216 206 10.2 17.4 71.5 14.0
20K4C 200 204 12.0 12.0 56.2 17.8
25K1AC 246 256 10.5 10.7 63. 5 15.7
25K4C 244 252 11.0 11.0 64.4 15.5
30K3C 294 302 12.0 12.0 84.5 11.8
31K1AC 299 306 11.0 11.0 79.2 12.6
31K3AC 308 310 15.4 15.5 111.4 9.0
35K3C 338 351 13.0 13.0 106.0 9. 4
35K4C 344 354 16.0 16.0 131.0 7.6
40K9C 394 405 18.0 18.0 168.0 6.0

  • поиск по сайту

    Найти:

габариты и вес 1 метра балок, их ассортимент. Площадь поверхности, другие характеристики

  1. Описание
  2. Характеристики
  3. Просмотры
  4. Популярные производители
  5. Заявление

Двутавр 25Б1 — изделия из черных металлов из низкоуглеродистых и среднелегированных сплавов. Как правило, используется один из сплавов, отвечающий характеристикам присущих ему минимально необходимых значений.

Описание

Двутавр 25Б1, пригодный в качестве балок для усиления конструкций, имеет следующие преимущества.

Простая доставка. Несмотря на подполочные зазоры (Н-образный профиль не позволяет плотно укладывать двутавры), транспортировка металлопрофиля этого класса не вызовет особых затруднений. Важно только загрузить его по длине кузова или развозчика: например, 12-метровый элемент не влезет в обычный самосвал, а 2-, 3-, 4-метровые секции легко войдут в КамАЗ с двумя или тремя отдельными штабелями.

Двутавровая балка используется в качестве несущего основания. 25-й номинал означает 25 см по ширине капитальной стены. Это означает, что и толщина полок, и основная перегородка были конструктивно пересчитаны инженерами.

Следовательно, его возможности, область применения не так ограничены, как кажется на первый взгляд.

Быстрая сборка, быстрая сборка рам. Сталь, из которой изготовлена ​​двутавровая балка 25Б1, легко сваривается, сверлится, затачивается и пилится. Это важно, учитывая очень ограниченное время на ввод в эксплуатацию того или иного объекта. 25Б1 позволяет организовать все виды узлов — жесткие, шарнирные, полужесткие.

Элемент 25B1 имеет значительную устойчивость к любому типу допустимой нагрузки. Применяется в качестве элементов каркаса стационарных и подвижных (не)несущих конструкций широкого назначения. 25Б1, по сравнению с аналогичным каналом, немного превышает его вес. В целом масса изделий этого класса не так высока — при равноценной прочности.

Технические условия

Несмотря на то, что данный ассортимент представлен практически единственным типом двутавра — 25Б1, существует российский ГОСТ 57837-2017, пришедший на смену стандартам СТО АЧСМ 20-1993. По первому характеристики двутавра 25Б1 соответствуют следующим значениям.

  • Площадь поперечного сечения (площадь реза) — 32,68 см2.
  • Радиус вращения 104,04 см.
  • Масса 1 м 25Б1 — 25,7 кг. В 1 т приходится примерно 36,6 м двутавра 25Б1.
  • Параметр кривизны, согласно ТУ/ГОСТу, не более 2 м.д.
  • Радиус перехода основной перегородки в боковины 12 мм.
  • Толщина основной перегородки 5,5 мм.
  • Длина боковины без учета основной перегородки 59,5 мм.
  • Ширина основной перегородки 23,2см.
  • Ширина всего двутавра (боковые стенки и толщина стенки) 124 мм.
  • Длина отрезка 2, 3, 4, 6 и 12 м. Длина фальца, здесь не указанная, образуется только за счет произвольного деления 12-метровой балки по желанию заказчика: например, 9и 3 (всего 12) метров.
  • Общая высота двутавра (с полками, по их уровню/толщине) 248 мм.

Согласно ТУ длина 12-метрового отрезка может быть больше (но не меньше) не более чем на 6 см. Ширина/высота стенок отличается вверх максимум на 3 мм. Плотность стали, из которой изготовлена ​​балка 25Б1, составляет примерно 7,85 т/м3. Вес 1 погонного метра равен произведению площади поперечного сечения (в пересчете на квадратные метры, 1 м2 = 10 000 см2) на этот самый метр. Легирующие добавки разных марок стали незначительно изменяют плотность реального сплава, однако для доставки партии берется грузовик с заметно большой грузоподъемностью, так что эта погрешность не имеет особого значения.

Масса 1 км бруса 25,7 тонн (потребуется самый большой грузовик, возможно с дополнительным прицепом), и 5 км такого же изделия (например, для строительства производственного здания или торгового центра) уже весит 128,5 тонн (потребуется несколько грузовиков, автопоезд или доставка товарным поездом). 25В1 по умолчанию не оцинковывается. Покрасьте конструкцию после сборки, используя грунтовку и эмаль.

Окраска поверхностей собираемых элементов значительно продлит срок службы полученного узла, защитив его от воздействия атмосферных осадков.

Просмотров

Прокат 25Б1 изготавливается с параллельными кромками полок. Обозначение «Б» — двутавр обыкновенный. У него нет широкополочной или столбчатой ​​конструкции, как это отражено в его собратьях — 25Ш2 и 25К1. Выше было сказано, что выпускается практически один вид этого двутавра. Однако ассортимент предполагает наличие разнообразных элементов 25В1 с наклонными полками.

Здесь имеется в виду, что наклонены не столько сами полки, сколько их внутренние стороны как бы наклонены наружу. Это означает, что внешние стороны все еще перпендикулярны. Отклонение происходит из-за переменного значения толщины полок: по всей длине двутавра они остаются толще в основании (там, где они сходятся с основной перемычкой, и имеется закругление по радиусу, указанному в нормальные значения) — и становятся тоньше ближе к их продольным краям.

Популярные производители

Россия занимает первое место в мире по черной металлургии. Объемы его производства таковы, что легко могут обогнать США и всю Западную Европу. Ведущими предприятиями являются ОАО «ЧМК», ОАО «НТМК» и «Северсталь». Производство и транспортировка продукции осуществляется в соответствии со стандартами ГОСТ-7566. Все производители придерживаются размеров 25В1 по ГОСТу.

Применение

Профиль 25Б1 получил распространение при прокладке инженерных коммуникаций, усилении существующих шахт, строительстве ангаров для самолетов. Применяется при прокладке нефтегазопроводов, строительстве грузоподъемных (авто)кранов, мостов и путепроводов. Конструкция двутавра 25Б1 позволяет перераспределить нагрузку на межэтажные перекрытия и несущие конструкции: например, у строителей появляется возможность быстро и качественно, в ограниченные сроки возводить каркасы зданий с очень большой пролеты. Двутавр 25Б1 используется для строительства тяжелой спецтехники. В строительстве большой спрос на балку 25Б1 имеет высокая нагрузка: двутавровые балки, уложенные по расчету определенного проекта, позволяют заливать междуэтажные плиты, укладывать узлы и элементы чистового перекрытия и укладывать контр- решетка с кровельным профнастилом.

Вторая область применения двутавра 25Б1 – машиностроение.
