Сэндвич дымоходы из нержавеющей стали ВУЛКАН

Двухконтурная система дымоходов ВУЛКАН, или как их еще называют – двустенные сэндвич дымоходы, являются наиболее распространенным видом дымоотводов из-за широкой области их применения, а также универсальности. Так, двухконтурные дымоходы применяются для эффективного отведения продуктов сгорания от большого диапазона отопительного оборудования: котлов, печей домашних и банных, каминов, дизель-генераторов, работающих на твердом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения.

Область применения

Отведение продуктов сгорания от котлов, печей, каминов, дизель-генераторов, работающих на твёрдом, жидком и газообразном видах топлива, как для бытового, так и промышленного назначения с рабочими параметрами дымовых газов:

• номинальная температура до 750°С
• давление внутри системы до 200 Па
• основной контур системы устойчив к агрессивной кислотной среде

Система предназначена для установки как внутри, так и снаружи строения с закреплением как к стене, так и к специальным мачтам.

Это свойство нержавеющих дымоходов делает их очень удобными с точки зрения монтажа и установки в соответствии с индивидуальными параметрами объекта, для которого требуется система качественного дымоотведения.

Конструктивные особенности

• Материал внутреннего контура: нержавеющая сталь AISI 321 (AISI 316, AISI 310 — по запросу) толщиной 0,5-1,0 мм.
• Материал наружного контура: нержавеющая сталь AISI 304 или высококачественная гальванизированная сталь толщиной 0,5-0,8 мм.
• Теплоизоляция: огенстойкая базальтовая вата Rockwool (Дания) и Paroc (Финляндия) толщиной 50/100 мм.
• Система внутренней термокомпенсации дымоходов ВУЛКАН, исключающая деформацию линейных элементов при естественном температурном расширении металла.
• Высокая герметическая точность всех частей дымоотводящей системы.
• Повышенная прочность конструкции при минимальном весе.
• Возможность использования специальных силиконовых колец для герметизации системы.
• Уникальный стыковочный профиль раструбно-профильных соединений.

Фрагмент соединения двух элементов двухконтурной системы ВУЛКАН с изоляцией

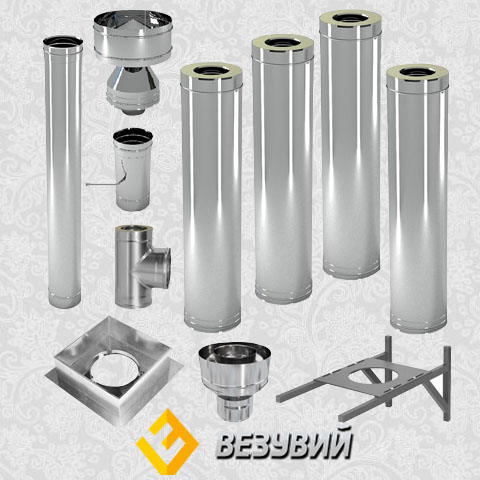

Элементы двухконтурной системы ВУЛКАН с изоляцией. Основной ряд.

Нержавеющие дымоходы ВУЛКАН производятся на оборудовании последнего поколения с применением последних технологий. Так, трубы и элементы изготавливаются на уникальной автоматической роботизированной линии фактически без участия человеческого фактора. Нержавеющие дымоходы сэндвич конструкции производятся на территории России, что позволяет существенно снизить себестоимость продукции, обеспечивая невысокую цену. Заказать и купить недорогие, доступные дымоходы из нержавейки под торговой маркой ВУЛКАН можно у многочисленных дилеров и дистрибьюторов завода по всей России.

Схема монтажа дымохода ВУЛКАН от печи внутри строения

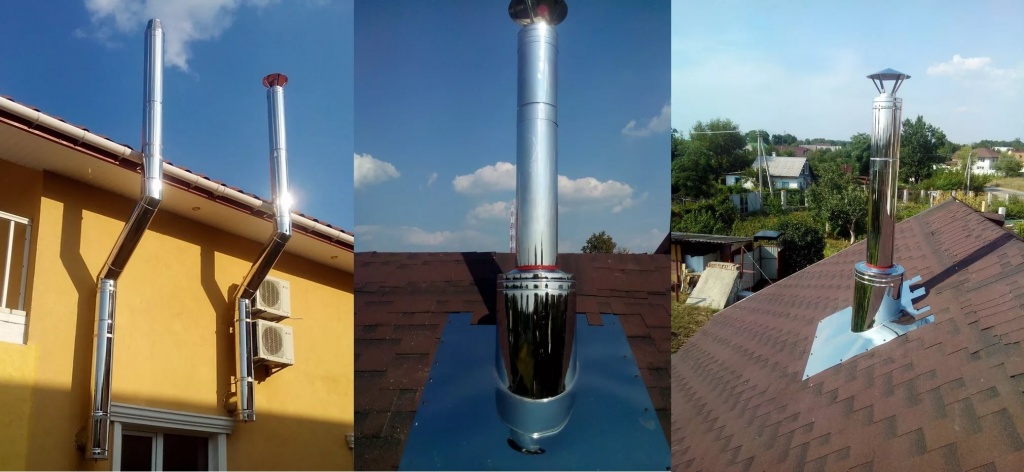

Схема монтажа дымохода ВУЛКАН от котла по наружной стене

Дефлектор

Дефлектор двухстенный с раструбно-профильным соединением.

подробнее

Задвижка выдвижная

Задвижка выдвижная, двухстенная с раструбно-профильным соединением.

подробнее

Задвижка поворотная

Задвижка поворотная, двухстенная, с раструбно-профильным соединением.

подробнее

Задвижка поворотная с механизмом фиксации

Задвижка поворотная с механизмом фиксации, двухстенная с раструбно-профильным соединением.

подробнее

Зонт

Зонт двухстенный с раструбно-профильным соединением.

подробнее

Конденсатосборник

Конденсатосборник двухстенный с раструбно-профильным соединением.

подробнее

Консоль стеновая

Консоль стеновая на двухстенные элементы с изоляцией с раструбно-профильным соединением.

подробнее

Конус

Конус двухстенный, с раструбно-профильным соединением.

подробнее

Кровельный элемент 0°

Кровельный элемент 0 градусов на трубу двухстенную с раструбно-профильным соединением. Состоит из 2-х частей: конуса и кровельного листа.

подробнее

Кровельный элемент 0°-20°

Кровельный элемент 0-20 градусов на трубу двухстенную с раструбно-профильным соединением. Состоит из 2-х частей: конуса и кровельного листа.

подробнее

Кровельный элемент 20°-32°

Кровельный элемент 20-32 градусов на трубу двухстенную с раструбно-профильным соединением. Состоит из 2-х частей: конуса и кровельного листа.

подробнее

Кровельный элемент 20°-45°

Кровельный элемент 20-45 градусов на трубу двухстенную с раструбно-профильным соединением. Состоит из 2-х частей: конуса и кровельного листа.

подробнее

Кровельный элемент 33°-45°

Кровельный элемент 33-45 градусов на трубу двухстенную с раструбно-профильным соединением. Состоит из 2-х частей: конуса и кровельного листа.

подробнее

Кронштейн опоры

Кронштейн опоры, под двухстенные элементы с раструбно-профильным соединением.

подробнее

Накладка декоративная

Накладка декоративная, под двухстенные элементы с раструбно-профильным соединением.

подробнее

Опора

Опора двухстенная с раструбно-профильным соединением.

подробнее

Опора нижняя с боковым выпуском конденсата

Опора нижняя с боковым выпуском конденсата, двухстенная с раструбно-профильным соединением.

подробнее

Опора со смещённым патрубком

Опора со смещённой площадкой, двухстенная, с раструбно-профильным соединением.

подробнее

Основание напольное для опоры

Основание напольное для опоры, на двухстенную трубу с раструбно-профильным соединением.

подробнее

Отвод 15°

Отвод 15° двухстенный с раструбно-профильным соединением.

подробнее

Отвод 30°

Отвод 30° двухстенный с раструбно-профильным соединением.

подробнее

Отвод 45°

Отвод 45° двухстенный с раструбно-профильным соединением.

подробнее

Отвод 87°

Отвод 87° двухстенный с раструбно-профильным соединением.

подробнее

Отвод 87° с ревизией

Отвод 87° с лючком ревизии двухстенный с раструбно-профильным соединением.

подробнее

Менеджмент безопасности труда и охраны здоровья ВУЛКАН ISO 45001:2018

С 06.06.2022 по 06.06.2025
Скачать в PDF

Менеджмент качества ВУЛКАН ISO 9001:2015

С 06.06.2022 по 06. 06.2025
Скачать в PDF

Система экологического менеджмента ВУЛКАН ИСО 14001-2016 | ISO 14001:2015

С 06.06.2022 по 06.06.2025

Скачать в PDF

Сертификат соответствия ВУЛКАН (ОС ООО «ПожСтандарт»)

С 25.10.2018 по 24.10.2023
Скачать в PDF

Сертификат соответствия ВУЛКАН

С 26.08.2022 по 25.08.2025
Скачать в PDF

Экспертное заключение ВУЛКАН

С 06.08.2013
Скачать в PDF

Пожарная безопасность при эксплуатации сэндвич – дымоходов!

Информация о материале

Опубликовано: 22 декабря 2020

ПОЖАРНАЯ БЕЗОПАСНОСТЬ ПРИ ЭКСПЛУАТАЦИИ СЭНДВИЧ – ДЫМОХОДОВ!

Сэндвич – труба из себя, упрощенно представляет две металлические трубы, между которыми проложен негорючий материал — утеплитель. Рассчитаны они на температуру отходящих газов, как правило, не выше 700 С 0 , точные данные должны указываться в сертификате пожарной безопасности.           Необходимо понимать, что утеплитель в трубе – это не противопожарная мера. Он нужен лишь для того, чтобы в трубе не образовывался конденсат. Часто сэндвич – трубы продают как «трубы утепленные двухконтурные», но не как дымоходные. Это уловка производителя и продавца, чтобы защитить себя в случае судебных исков связанных с пожарами из-за сэндвич – трубы.

УСТРОЙСТВО СЭНДВИЧ-ТРУБЫ

В производстве сэндвич-труб чаще всего используется нержавеющая сталь разных марок, толщиной до 2 мм. Однако считать ее жаростойкой не стоит. Присадки, делающие сталь нержавеющей, при высокой температуре выгорают, да и мало какая из доступных сэндвич-труб, выдержит воздействие конденсата, который представляет из себя смесь из кислот, в следствие первый контур сэндвич-трубы в условиях севера прогорает за два-три года, после начинает прогорать утеплитель.

Температура в первом метре сэндвич-трубы может достигает 700 С⁰ , а через полтора метра 1000 С⁰ – и это как раз место перекрытия этажа или чердака. Своевременная профилактика — это меры по недопущению пожара. Владельцам частных домов с печным отоплением использующие сэндвич- трубы необходимо не реже двух раз в год, до начала отопительного сезона и по его завершению, осматривать внутреннее и внешнее состояние трубы. Там, где утеплитель прогорел, и внешний контур трубы начал перегреваться, металл меняет цвет. От соломенно-желтого до фиолетового и тёмно-серого. Если вы заметили, что труба изменила свой цвет, печь эксплуатировать нельзя.

Для того чтобы избежать пожаров по причине сэндвич – труб, сотрудники 73 Пожарно-спасательной части Главного управления МЧС России по Алтайскому краю рекомендуют требовать сертификат соответствия на конкретную модель сэндвич-трубы и смотреть в технической документации на трубу допустимую температуру отходящих газов, четко определиться, на какие условия эксплуатации рассчитана сэндвич – труба.

От этого и нужно отталкиваться при покупке сэндвич-трубы, а не от стоимости. И если вы решили уновить в доме или бане сэндвич-дымоход, необходимо строго соблюдать требования пожарной безопасности к разделке дымохода печи от горючих конструкций. При установке сэндвич-труб нужно исходить из того, что рано или поздно утеплитель внутри трубы придёт в негодность, и такая труба будет разогреваться, значит при прохождении потолка и кровли её нужно изолировать слоем негорючего теплоизолирующего материала не менее 250 мм в коробе из жёсткого негорючего материала. К таким материалам относятся: керамзит, базальтовая вата, каолиновая вата, керамическое волокно, и другие негорючие материалы. Короб рекомендуем делать из плиты силиката кальция или муллитокремнеземистого волокна. Сэндвич-труба на чердаке не должна касаться каких-либо сгораемых элементов кровли. По нормативу до сгораемых конструкций должно быть не менее 130 мм., но вспоминая о том, что утеплитель внутри сэндвич-трубы со временем приходит в негодность, расстояние рекомендуется увеличиваем до 380 мм.

Сэндвич-труба для дымоходов – устройство и принципы монтажа

Если вам кажется, что это касается только счастливых обладателей каминов, то, скорее всего, вы только планируете обзавестись частным домом. Опытные домовладельцы на собственном опыте знают, что этот элемент системы отопления нужен и для газовых котлов, с помощью которых происходит отопление дома и организация горячего водоснабжения, для печей в бане.

А какой русский не любит хорошую баню? Каждому тепловыделяющему устройству требуется труба для вывода газовой смеси, состоящей из воздуха и продуктов сгорания, из помещения в атмосферу. Для выполнения этой работы опытные печники рекомендуют сэндвич-дымоходы, а какие они бывают, как установить и провести через крышу своими руками, расскажет сегодняшняя статья.

Теплоизолированная труба

Конструкция многослойных труб

Все, что связано с отопительным оборудованием, связано с пожароопасностью, особенно в деревянных домах. Статистика утверждает, что более половины всех пожаров происходит из-за неправильной установки домовладельцами. Для облегчения этой задачи и защиты дома от пожара используется дымоходная труба типа «сэндвич». На первый взгляд они выглядят как обычные изделия из нержавеющей стали, но на самом деле имеют трехслойную структуру:

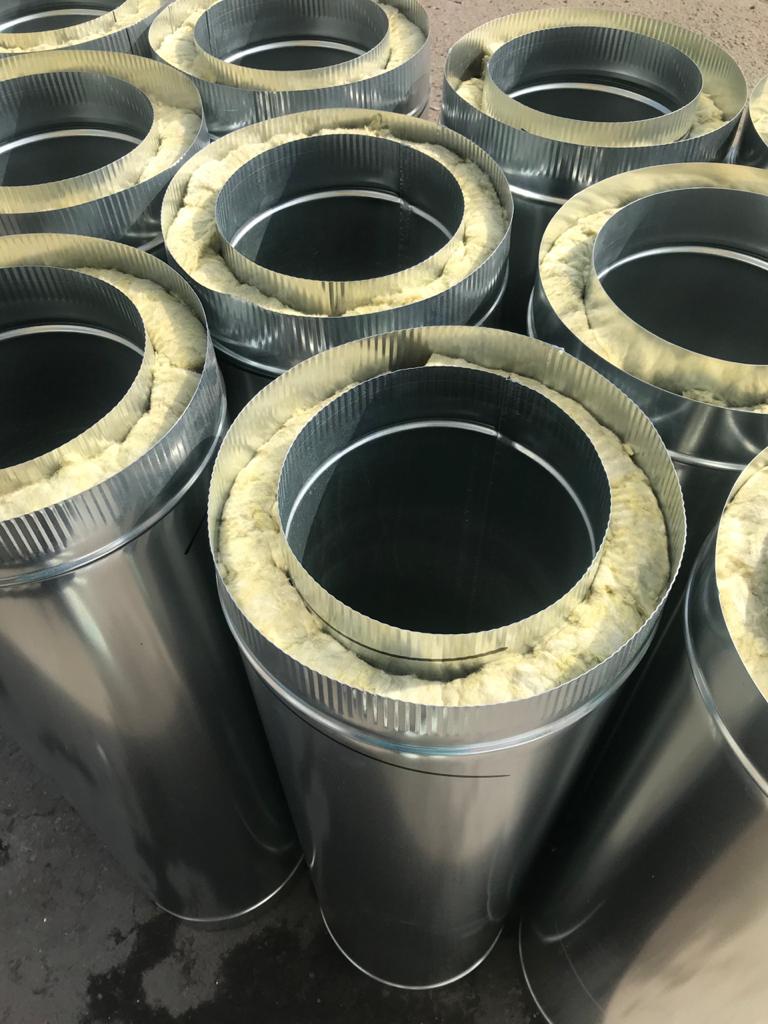

Конструкция многослойной трубы

1. Внутренний контур. Круглый цилиндр из высокопрочной нержавеющей стали толщиной не менее 1 мм с добавлением цинка или молибдена. Внутренняя труба изготовлена ​​из листового металла, с помощью сварки получен герметичный шов. Благодаря высоким антикоррозионным свойствам легированная сталь не повреждается при взаимодействии с водой.
2. Изолирующий слой. Между внутренним и внешним контурами находится изолирующий слой, который выполняет две важные функции: «задерживает» тепло внутри трубы, не давая ему нагревать окружающие материалы и не позволяя дыму остывать при прохождении через трубу. чтобы на его стенках не оседала сажа. В качестве теплоизоляции применяют волокнистые материалы с высшим классом огнестойкости с температурой эксплуатации до 700 градусов, например, минеральную вату на основе базальта. Слой утеплителя между контурами 40-60 мм, плотность утеплителя 120 кг на куб.м.
3. Внешний кожух. Внешняя оболочка сэндвич-трубы изготавливается из нержавеющей стали или другого металла. Шов корпуса выполнен с помощью лазерной сварки, которая не повреждает гальванический слой нержавеющей стали, предохраняющий ее от коррозии. Стоимость латунных и медных труб сильно увеличивает затраты на кладку дымохода, а монтаж оправдывает эффектный внешний вид.

Сэндвич-трубы состоят из дополнительных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все детали дымохода одной фирмы, идеально подходящие друг к другу.

Преимущества сэндвич-труб

Сэндвич-дымоходы дороже для домовладельца по сравнению с обычными нержавеющими трубами, но их стоимость увеличивается из-за большей безопасности и надежности такой системы, особенно если монтаж производится вручную. К их преимуществам относятся:

Для расчета дымохода своими руками необходима инструкция к отопительному прибору с указанием мощности и размера входной трубы, на основании этих данных определить диаметр трубы, необходимый для обеспечения тяги .

Принципы установки сэндвич-дымоходов

Чтобы пользоваться печью, не опасаясь пожаров, отравления угарным газом, необходимо прокладывать дымоход, руководствуясь правилами пожарной безопасности и строительными нормами:

1. По местам там, где дымоход проходит через перекрытия, стены или крышу, требуется дополнительная теплоизоляция с использованием стального короба или трубы.
2. Не подсоединяйте многослойную трубу непосредственно к входу нагревателя. Сэндвич-трубы рекомендуется использовать на наружных участках дымохода, когда проход через стену или крышу уже сделан.
3. Места прохождения дымохода в непосредственной близости от стен защищают листами из огнеупорного материала, например, асбеста.
4. Если монтаж производится вручную, следите за тем, чтобы длина горизонтальных участков, отрицательно влияющих на силу тяги, не превышала 100 см.
5. Диаметр стальной сэндвич-трубы по всей ее длине должен быть не меньше входного патрубка нагревателя.
6. Стальной дымоход нужно собрать своими руками так, чтобы стыки не заваливались.
7. Для того чтобы проход через крышу попадал в зазор между элементами стропильной системы, используются отводы. Сэндвич-трубы имеют отводы под 45 градусов, если требуется поворот на 90 градусов, требуются два отвода.
8. Диаметр всех элементов дымохода должен совпадать, чтобы не образовывались зазоры в стыках. Для герметизации соединения используются стальные хомуты и огнестойкий герметик.
9. Внизу дымохода устанавливается ревизия, дверца или стекло, через которое контролируется состояние дымохода.

Монтаж внутреннего контура трубы осуществляется «по конденсату», то есть каждый последующий элемент вставляется внутрь предыдущего. А внешний кожух соединяется «по конденсату», наоборот, надевая верхний сегмент на нижний.

Последовательность монтажа

Установить дымоход своими руками вполне возможно, если запастись необходимыми инструментами и материалами, соблюдать простую технологию. Перед установкой подготавливают места, где она будет проводиться через перекрытия и крышу. Для этого вырезается отверстие, размер которого позволит свободно вывести трубу. Проход предохраняют от перегрева при контакте с трубой проходным коробом из металла или асбеста. Первый одноконтурный сегмент присоединяют к патрубку нагревателя, затягивая его кожухом. Затем устанавливаются следующие элементы дымохода.

Монтаж тройников, отводов и отводов осуществляется с помощью кронштейнов, закрепляемых на стенах через каждые 2 м. Обратите внимание, что нельзя прокладывать дымоход вблизи электропроводки или газопровода, во избежание взрыва или возгорания. Дымоход выводят на крышу на расстоянии 50-150 см от наивысшей точки, а его высота должна превышать конек не менее чем на 0,5 м.
Монтаж дымохода с использованием сэндвич-труб делает эксплуатацию отопительных приборов более безопасной и снижает потери тепла, что снижает затраты на отопление дома на 10% за сезон.

Видео инструкция

варианты дымоудаления печи в бане, размеры и монтаж дымоходных конструкций, монтаж своими руками

Дымоход является неотъемлемой частью многих видов котельного оборудования и играет важную роль решающую роль в обеспечении безопасности и эффективности работы отопительных приборов. Дымоход является основной частью любого дымохода, поэтому от правильности его выбора и монтажа будет зависеть безотказное функционирование системы отопления в целом. Одной из разновидностей дымоходов является модульное изделие, которое из-за многослойной конструкции получило название сэндвич-трубы.

Технические условия

Сэндвич-труба представлена ​​в виде цилиндрической конструкции из «нержавейки» и состоящей из двух вложенных друг в друга труб разного диаметра. Кольцевое пространство в таких моделях заполнено негорючим теплоизоляционным материалом, что предотвращает перегрев дымохода и уменьшает количество конденсата, образующегося на внутренних стенках трубы. Для изготовления внутреннего контура многослойных труб используются различные материалы, такие как жаропрочная нержавеющая сталь, латунь и медь. В качестве изоляционного слоя также используются некоторые материалы, такие как базальтовая вата, вермикулит и керамическая вата. Использование базальтовой ваты – наиболее выгодный вариант с точки зрения экономии средств.

Однако максимально допустимый уровень термической нагрузки для такого материала составляет всего 600 градусов. Вермикулит по своим эксплуатационным свойствам занимает промежуточное положение между базальтовой и керамической ватой. Материал легкий и выдерживает температуру до 1150 градусов. Керамическая вата обладает особой деформационной, термической и химической стойкостью и рассчитана на температурные нагрузки до 1260 градусов.

Толщина утеплителя может варьироваться от 3 до 15 см и зависит от места установки и функционального назначения модели. Внешняя труба изготовлена ​​из нержавеющей стали и покрыта цинком. Оцинковка значительно повышает устойчивость внешнего модуля к коррозионным процессам и значительно продлевает срок службы дымохода. При правильной установке и регулярном уходе металлические экземпляры могут прослужить до 15 лет.

Но сэндвич-дымоходы делают не только из металла. Керамика используется для производства особо мощных и прочных тяговых устройств. Керамические модели имеют более тяжелый вес и требуют обустройства капитального основания при установке. Преимуществом таких изделий является отсутствие риска коррозии и более длительный срок службы. При своевременном и правильном уходе керамические модели могут прослужить до 30 лет.

Металлические копии представляют собой модульные комплекты, из которых собирается дымоход нужной формы и длины. Один модуль имеет длину 100 см и соединяется с другим по принципу соединения канализационных труб, когда более узкий конец трубы вставляется в более широкий. Комплект сэндвич-труб состоит из креплений, с помощью которых конструкция крепится к несущим опорам, узла сбора и отвода конденсата, флюгера, препятствующего возникновению эффекта обратного подпора, защитного грибка и конусов. Грибок и флюгеры не используются в конструкции дымоходов газовых котлов, поэтому этот факт необходимо учитывать при выборе комплектации изделий. Фасонные части дымохода представлены тройниками, обеспечивающими герметичное соединение с вертикальными участками, ответвлениями, необходимыми для изменения направления трубопровода и имеющими угол поворота 45 и 90 градусов, а также ревизии и узлы, обеспечивающие проход через кровлю и перекрытие.

Ревизии для дымоходов выполнены в виде утепленного тройника и снабжены дверкой. Элемент устанавливается на нижнюю часть дымохода и служит для обеспечения беспрепятственного доступа к внутренним поверхностям труб. Обязательная установка ревизий вызвана необходимостью регулярной проверки состояния системы, а также для проведения регламентных чисток. Модели, предназначенные для обустройства дымоходов дровяных печей и твердотопливных котлов, дополнительно оснащаются искрогасителями.

Все заводские изделия имеют маркировку на корпусе с указанием внешнего и внутреннего размера сечения трубы. Например, цифровое обозначение 150*250 указывает на то, что диаметр внутренней трубы составляет 150 мм, а наружной – 250. Сэндвич-трубы для дымохода выпускаются в самых разных размерах, что значительно облегчает их выбор и позволяет вам легко приобрести модель необходимых размеров. Размер сечения внутренних труб, подключаемых к печам или каминам, варьируется от 200 до 280 мм, при этом для отопительных котлов мощностью менее 40 кВт выпускаются тонкие модели диаметром от 130 до 200 мм.

Толщина металла, применяемого для изготовления внутренних труб, 0,7 мм. Это продиктовано особенностями эксплуатации, при которой камера подвергается значительным температурным нагрузкам, нередко достигающим 850 градусов. Такая толщина обеспечивает надежную защиту металла от прогорания и увеличивает срок службы дымохода. Кроме того, для изготовления внутреннего контура используется высоколегированная сталь марки AISI-321, в состав которой входит молибден. Такой сплав отличается максимальной стойкостью к воздействию кислот, высокой термостойкостью и способностью служить до 100 лет. Однако стоимость таких изделий довольно высока.

Более бюджетный вариант – модель из стали марки AISI-430. Материал способен выдерживать кратковременные температурные скачки до 900 градусов и рассчитан на 10-15 лет эксплуатации. Толщина наружных стенок трубы обычно составляет 0,5 мм. Если на изделии нет маркировки, проверить наличие добавок в стали можно самостоятельно.

Требуется крепление к трубному магниту. Сталь, содержащая легирующие добавки, не будет реагировать на магнит. Такой товар достаточно качественный и его смело можно покупать. Швы внутренней и наружной труб могут иметь различное исполнение. Так, для изготовления внутреннего контура используется лазерная сварка, тогда как для наружной трубы вполне достаточно шва, полученного методом прокатки.

Особенности

Большое количество положительных отзывов о применении сэндвич-труб обусловлено рядом неоспоримых преимуществ этих конструкций.

• Пожарная безопасность при эксплуатации котельного оборудования возможна благодаря наличию изоляционного слоя, не позволяющего нагреваться внешней трубе.
• Быстрый и простой монтаж объясняется тем, что при обустройстве обычных дымоходных труб часто возникает необходимость оборачивать их теплоизоляционным материалом, который, в свою очередь, сам нуждается в дополнительном укрытии. При монтаже сэндвичей эта необходимость отпадает: трубы уже имеют теплоизоляционный слой и не нуждаются в дополнительных материалах.

• Отсутствие необходимости устройства капитальных фундаментов под металлические модели. Стальные сэндвич-трубы отлично поддерживаются скобами и не нуждаются в дополнительных крепежных приспособлениях.
• Благодаря наличию фитингов трубопроводу можно придать любую конфигурацию. Это особенно удобно в панельных домах и с нестандартными планировками, предполагающими дополнительные архитектурные формы в виде колонн и выступов.

• Значительное снижение тепловых потерь и уменьшение образования конденсата делают эксплуатацию котельного оборудования простой и эффективной.
• Конструктивные особенности сэндвич-труб избавляют помещение от неприятного гула, возникающего при воздействии тяги. Это позволяет оборудовать каминные залы сэндвич-дымоходами без риска нарушить покой присутствующих.

• Благодаря ревизии чистку дымохода можно произвести самостоятельно. Работы можно выполнять без частичной разборки или полного демонтажа трубопровода. Кроме того, гладкие стенки внутреннего контура не склонны к скоплению на них сажи и жировых отложений, что выгодно отличается, например, от гофрированных труб.
• Эстетичный вид сэндвич-труб позволяет устанавливать их в любых помещениях без риска загромождения пространства или испорченного дизайна.

К недостаткам таких труб можно отнести вероятность снижения герметичности, что происходит в результате реакции материала на резкие перепады температуры. Минусом также является высокая стоимость керамических и некоторых стальных моделей. Кроме того, многие потребители недовольны коротким сроком службы недорогих металлических моделей, которые могут прослужить не более 15 лет.

Область применения

Применение сэндвич-труб включает все виды котельного оборудования, в том числе газовые котлы с открытой камерой сгорания и твердотопливные модели. Конструкцию часто используют в качестве дымоходов для дровяных печей, значительно снижая потери тепла и выгодно отличаясь от традиционных кирпичных труб. По этой же причине бутерброды часто устанавливают в банях и топят в печах, гаражах. Благодаря современному и эстетичному внешнему виду модели часто используют для обустройства дымоходов дымоходов. Изделия гармонично вписываются в интерьер кухонь и каминных залов, не вызывая диссонанса с помещением.

Монтаж

Сборка дымохода с использованием сэндвич-труб происходит по определенной схеме, которая включает в себя два вида соединения труб в одной конструкции. Первый получил условное название «по дыму» и используется для задания внешнего контура таким образом, чтобы исключить проникновение дыма в окружающее пространство. Внутренняя часть трубопровода монтируется «по конденсату», что, соответственно, исключает его проникновение в теплоизоляционный слой. Конструктивно принцип сборки «по конденсату» следующий: широкий конец внутреннего контура направлен вверх, благодаря чему дым будет идти снизу вверх, а капли конденсата свободно стекать вниз. При сборке внутренних модулей «дыма» капли воды будут задерживаться на стыках и просачиваться в теплоизолятор.

Если собирать внутреннюю систему «по дыму», то конденсат, образовавшийся из-за перепада температур, начнет поступать в сэндвич через щели, возникшие в результате неправильной сборки. слой, а с наступлением минусовых температур промерзнет и порвет внешнюю оболочку бутерброда. Поэтому, чтобы правильно выполнить монтаж дымохода, внутреннюю трубу нужно собрать «по конденсату».

При таком расположении труб образующаяся влага будет стекать через место соединения и, двигаясь вниз, в конденсатоотводчик. Такая же картина будет наблюдаться снаружи здания: дождевая вода будет течь по трубе, не имея возможности просочиться к теплоизолятору, оставив его сухим. При этом внешний контур сэндвича должен быть установлен «по дыму», то есть широкий конец трубы должен смотреть вниз.

Монтаж сэндвич-труб при обустройстве дымоходов не требует наличия определенных навыков. Если у вас есть необходимые инструменты и помощники, то такую ​​работу можно выполнить своими руками.

Монтаж внутренних дымоходов следует начинать с подсоединения специальных переходников к дымоотводным отверстиям котлов или другого отопительного оборудования. Место его соединения с отопительными приборами следует хорошо смазать герметиком, способным выдерживать температуру до 1500 градусов. Первым элементом, подсоединяемым к выходу из нагревателя, должна быть обычная необогреваемая труба, к которой будет присоединяться сэндвич-соединение. осуществляться. Труба должна быть оборудована двумя клапанами, необходимыми для отвода газов. Слой утеплителя, который будет располагаться в конце сэндвич-конструкции, закрывается заглушкой или устанавливается специальный стартовый блок, в котором утеплитель надежно закрывается корпусом конструкции.

Запуск простой трубы и участка перед первым тройником рекомендуется для стыковки «покурить». В случае ее горизонтального положения рекомендуется выдерживать небольшой наклон, равный трем градусам. Такое расположение трубы продиктовано риском образования конденсата внутри котла отопления. Монтаж горизонтальной трубы следует производить одновременно с монтажом тройника или ревизионной муфты. После установки тройника его нижнюю часть следует закрыть заглушкой, предназначенной для последующего удаления нагара. Ревизия уже оборудована дверью, поэтому использования каких-либо дополнительных устройств не требует.

Следующим этапом монтажных работ должен стать переход трубопровода через стены помещения. Если стены здания построены из негорючих материалов, дымоходный канал рекомендуется оборудовать дополнительным рукавом, который может подойти для металлической или асбестовой трубы большего диаметра. При этом полость между сэндвич-модулем и гильзой можно заполнить асбестовым шнуром или базальтовыми волокнами. Важным условием обустройства перехода сэндвич-модуля через стену является отсутствие на этом участке смежных секций. Если дом построен из дерева, то потребуется оборудование специального металлического проходного узла.

Для этого в стене вырезается проем квадратного сечения, в который устанавливается сэндвич-труба. Расстояние от трубы до деревянной поверхности должно быть не менее 20 см. После установки трубы этот зазор заполняется базальтовой ватой, а отверстие закрывается с лицевой стороны металлической пластиной или декоративной розеткой. Для облегчения монтажа можно приобрести заводской проходной блок, который уже оснащен теплоизоляционным слоем и полностью готов к установке.

После пересечения стены вертикальные швеллеры укладываются в направлении снизу вверх и фиксируются с помощью хомутов и стальных скоб. Для обеспечения лучшего сопряжения между соседними секциями используется термостойкий герметик. При установке крепежа нельзя допускать хомутов на стыке двух труб, а патрубки или зонтики нужно будет собрать в месте расположения ломтиков сэндвича.

Следующий этап монтажа сэндвич-труб – проходка кровли. Для этого в крыше делается отверстие определенного размера, которое нужно хорошо укрепить. Внутренняя сторона кровли укрепляется с помощью подкровельного металлического листа, а для большей герметичности стыка рекомендуется прикрепить к обвязке кровли регулируемый фартук. В продаже имеются готовые эластичные узлы (крысы), с помощью которых обеспечивается герметичное соединение примыкающих участков кровли с трубами дымохода. Однако если кровельным материалом является любой непрофнастил, например, профлист, то для обеспечения герметичного соединения будет достаточно листа оцинкованной стали.

После того, как отверстие образовано, установите переходник, а затем сверху, через отверстие, подведите трубу. При соединении двух модулей необходимо помнить, что запрещается соединение секций на участке пересечения трубопровода через плиты перекрытия или кровлю. Верхняя часть трубы, выходящая наружу, увенчана наконечником. Это предотвращает попадание в дымоход механического мусора и атмосферных осадков. Когда соединение сэндвич-труб завершено, переходят к изоляции зазора между трубопроводом и перекрытием, которое осуществляется с помощью любого огнестойкого материала. Затем место перехода штукатурится и красится.

При невозможности сделать отверстие в потолке прибегают к наружной прокладке трубопровода. Для этого на котел устанавливается пусковой штуцер и крепится к нему горизонтальная труба, не забывая о необходимом наклоне. При необходимости поворота трубопровода используйте колено с нужным углом поворота. Затем в стене делается техническое отверстие, через которое продевается труба дымохода. Для обустройства отверстия необходимо аккуратно разобрать участок стены, а затем укрепить его деревянными брусками или специальными элементами.

Затем нужно смонтировать кронштейн с полозьями, предназначенный для облегчения прохождения трубы, и установить в него переходник, с помощью которого нужно будет соединить подходящие с обеих сторон трубы. Участок стены вокруг сэндвич-труб обшивают фанерными панелями, поверх которых закрепляют асбестовый лист и покрывают оцинкованным металлом. С внешней стороны здания зазор между трубой и стеной заполняют теплоизоляционным материалом, а под уходящим от стены участком при необходимости монтируют опорную консоль. Далее приступаем к подготовке монтажа вертикальной секции. Для этого к стене на расстоянии не более 2 метров крепятся кронштейны.

Так как они монтируются на вертикальные трубы, надеваются специальные кольцевые кольца. Это повышает общую устойчивость конструкции и делает соединение сэндвич-труб с кронштейнами не таким жестким. Благодаря такому креплению трубы могут свободно изменять свои параметры за счет линейного расширения, без нарушения целостности соединений. После завершения монтажа сэндвич-трубы измерьте ее высоту над уровнем крыши. В случае, если это значение больше полутора метров, рекомендуется установить дополнительные растяжки, поддерживающие конструкцию. Завершающим этапом монтажа будет установка наконечника.

В заключение следует отметить, что дымоходы, оборудованные сэндвич-панелями, бывают добавлены и внутренние. Первые предполагают кратчайший выход трубы за пределы помещения и расположение основной ее части на улице. Преимущества такого размещения заключаются в простоте обслуживания и отсутствии образования переходов через перекрытие и крышу. Кроме того, этот тип монтажа не предполагает, что трубопровод находится внутри дома. Однако при внутреннем расположении труб конструкция менее подвержена агрессивному влиянию внешних факторов, чего нельзя сказать о трубопроводе снаружи.

Таким образом, каждый из способов имеет свои сильные и слабые стороны, и какой из них будет выбран, обычно диктуется расположением котла, материалом, из которого выполнены стены, и личными предпочтениями хозяев.

Советы

Чтобы установка дымохода прошла успешно, а использование каменки было комфортным и безопасным, следует учесть несколько рекомендаций, данных опытными специалистами. Основным залогом успешной установки является наличие устойчивой тяги, для создания которой необходимо выполнить ряд условий.

• Высота дымохода должна быть не менее 5 метров.
• При монтаже дымохода на плоских крышах расстояние от конца трубы до поверхности крыши должно быть не менее полуметра, а в случае перекрытия крыши горючими материалами — не менее 1,2 м. а конек менее полутора метров, то трубу следует приподнять над уровнем крыши на 50 см. Если это расстояние соответствует 1,5-3 м, то высота трубы должна быть равна высоте конька. Если это расстояние превышает три метра, то верхняя точка трубы должна лежать на линии, проведенной от верхней точки конька к горизонту под углом 10 градусов.

• Установка должна производиться вертикально. В отдельных случаях допускается делать наклонные участки с углом, не превышающим 45 градусов.
• Длина горизонтальных участков на выходе из котла не должна превышать 1 м. Однако при высоте дымохода 5 м и более допускается увеличение до 2 м — при устройстве дымохода для печей и каминов, и до 3 м — для отопительных котлов.

Помимо обеспечения стабильной тяги, для безопасной и безаварийной работы отопительного оборудования необходимо также выполнение ряда условий.

• Запрещается подключать дымоходы из нержавеющей стали к твердотопливным котлам или печам, работающим на угле.
• Не размещайте легковоспламеняющиеся материалы или емкости с горючими жидкостями вблизи дымохода.

• Применение сэндвич-труб с оцинкованным наружным контуром в жилых помещениях, а также в помещениях повышенной влажности не рекомендуется.
• Герметики, применяемые для обработки швов, должны выдерживать температуру до 1000 градусов, а средства, которыми обрабатывается место присоединения пусковой трубы к котлу, до 1500 градусов.

• При установке тройников желательно устраивать опорные площадки или опорные консоли. Это значительно снизит нагрузку на отводы и тройники, которую они испытывают из-за весового давления расположенных выше элементов дымохода.
• Использование многослойных труб для сушки одежды или обуви запрещено.

• При эксплуатации котельного или печного твердотопливного оборудования категорически запрещается использовать в качестве топлива предметы, содержащие лакокрасочные или эмалевые покрытия, а также строительный мусор и бытовые приборы.
• При устройстве выхода сэндвич-трубы через перекрытие необходимо оборудовать прилегающий участок металлическим фартуком.

• Ни в коем случае не допускается заужение дымохода. Диаметр внутреннего контура сэндвич-трубы должен быть равен или больше размера сечения выходного отверстия котла. Переходники используются для соединения небольшого выхода с большой внутренней цепью.
• При креплении модульной конструкции скобами расстояние от трубы до поверхности стены должно быть не менее 25 см. Интервал между кронштейнами должен быть два метра в вертикальном положении и один метр в горизонтальном положении.
• Если кровля покрыта горючими материалами, то для обеспечения пожарной безопасности необходимо установить дефлектор с искрогасителем. А если на крыше есть надстройка или есть факт примыкания крыши к соседнему зданию, то высота трубы должна перекрывать высоту этих конструкций.

• При сооружении дымохода необходимо свести количество изгибов и поворотов к минимуму, а не делать их более трех. Тройники и отводы должны иметь угол поворота 45 и 90 градусов.
• При расчете высоты дымовой трубы твердотопливных котлов необходимо учитывать расстояние от верхней точки среза трубы до середины колосника. В газовых, дизельных или пеллетных котлах измерение производится от горелки.
• При выборе тройников, к которым подключается горизонтальная секция, необходимо дополнительно приобрести конденсатоотводчик. Кроме того, следует внимательно осмотреть конец, к которому присоединяется сэндвич-труба. При отсутствии на нем раструба или наличии сужения приобретать такое изделие не стоит.

Дымоходы из сэндвич-труб становятся все более популярными. Высокий потребительский спрос обусловлен возможностью выполнить работы самостоятельно, без применения профессиональных навыков и дорогостоящего оборудования. Кроме того, модульные конструкции обеспечивают высокую безопасность эксплуатации котлов и значительно снижают потери тепла через трубу.
