устройство и разновидности — Реальное время

Недвижимость

00:00, 20.12.2021 Сюжет: Дом в фокусе

Секреты системы «труба в трубе». Часть I

Мы уже описывали основные виды дымоходов по типу материала, из которого они сделаны. Там не было случая поговорить об особенностях коаксиальных стальных дымоходов, а ведь они сегодня очень популярны на рынке индивидуального домостроения. Что это за конструкции, чем отличаются от остальных «коллег», какие у них бывают разновидности — в очередном материале проекта «Дом в фокусе».

«Труба в трубе»

Один из популярных современных типов дымохода — коаксиальный. Многие специалисты считают его оптимальным выбором. Почему? Давайте разбираться.

В переводе с латыни «коаксиальность» означает «соосность». То есть коаксиальный дымоход состоит из двух труб, расположенных по одной оси, а значит, вставленных друг в друга. Таким образом, это двухконтурная конструкция из труб разного диаметра. Дым удаляется через внутреннюю трубу. А по внешней с улицы в систему отопления поступает кислород. Таким образом, внутри коаксиального дымохода происходит разделение отводимых газов и приточного воздуха.

Два самых распространенных размера для бытовых теплогенераторов (диаметр внутренней трубы в мм х диаметр наружной трубы в мм) — 60х100 и 80х125.

Расстояние между стенками труб строго одинаково по всей протяженности конструкции, включая изгибы и колена. Чтобы этого достичь, между трубами ставятся специальные перемычки. Длина конструкции обычно не более двух метров. И, вопреки нашему представлению о дымоходе, такие трубы монтируются обычно горизонтально (правда, и вертикальные варианты тоже можно увидеть).

Такой дымоход (его еще называют «труба в трубе») состоит из нескольких модулей, а значит, можно собрать системы сколь угодно сложной конфигурации. Все модули стандартизированные (а значит, легки в монтаже). И, что особенно ценно, такую систему вполне возможно смонтировать в уже построенном доме.

Фото megakotel.ru

Что входит в стандартный комплект коаксиального дымохода?

В зависимости от того, какая конфигурация системы дымоудаления вас интересует, комплект коаксиального дымохода будет состоять из разных частей. Но есть примерный набор, который понадобится обязательно. Вот какие модули в него входят.

  • Прямые трубы длиной до двух метров.
  • Тройник. Он понадобится, если в системе будут использоваться два котла (а иногда и больше).
  • Соединительные элементы — муфты и отводы для труб на 90 и на 45 градусов.
  • Устройство для сброса конденсата. Оно монтируется для каждого участка коаксиального дымохода, который будет ориентирован вертикально. Эта конструкция оборудуется водяным затвором, чтобы давление газовоздушной смеси в дымоходе не снижалось.
  • Вставки с ревизионными отверстиями (они встраиваются в систему, чтобы осматривать ее и очищать).
  • Выходные и входные насадки, которые ставятся на концы дымохода: через них выводятся отводимые газы и забирается воздух с улицы. На них обязательно ставятся оголовки, чтобы внутрь не попадал мусор, не залетали птицы, не заливался дождь, в конце концов. Выходная насадка монтируется на отдалении от места забора воздуха, чтобы он не смешивался с отработанными газами.
  • Переходник для подсоединения дымохода к котлу.
  • Крепежная арматура (кронштейны, хомуты, фланцы).
  • Уплотнения (они понадобятся в тех местах, где труба проходит через стену или потолок).
  • Декоративные накладки, чтобы закрыть места, в которых дымоход входит в стену.
Фото m-strana.ru

Из чего делают трубы?

И трубы, и остальные детали коаксиального дымохода в подавляющем большинстве случаев делают из металла. Чаще всего это сталь, которая может быть трех видов: нержавеющая, кислотостойкая и оцинкованная. Она хорошо противостоит воздействию высоких температур, у нее высокая прочность, кроме того, она легкая.

Изредка применяются алюминиевые сплавы.

В последние годы на рынке появляется еще модель из термостойкого пластика, но пока она в ранге экзотики: старому доброму металлу доверяют больше.

Какие бывают виды коаксиальных дымоходов?

По разным критериям дымоходы типа «труба в трубе» делятся на несколько разновидностей.

По месту расположения они могут быть наружные и внутренние. Наружные выводятся на фасад дома, там и закрепляются. Такие конструкции могут не лучшим образом повлиять на внешний вид дома, зато их просто обслуживать и монтировать: не нужно думать, как замаскировать их внутри дома.

Внутренние системы монтируют в специально обустроенных для этого шахтах (в роли такой шахты, например, может выступать традиционный дымоход). Сложность организации внутренней системы коаксиального дымохода в том, чтобы обеспечить противопожарную безопасность. А еще их непросто обслуживать.

По наличию утепления дымоход может быть утепленным и неутепленным. В нашем климате лучше выбирать первый, потому что в Татарстане довольно долгая зима. В сильные морозы канал, по которому в систему подается воздух, может промерзать, и тогда кислорода в камеру сгорания поступает меньше. А это приводит к тому, что отопительный прибор (будь то топка или газовый котел) начинает работать хуже.

Утепленный коаксиальный дымоход — это уже не две, а три трубы. Пространство между двумя крайними из них забивается утеплителем. Это позволяет воздушному каналу не обледенеть и не промерзнуть.

По ориентации расположения коаксиальный дымоход может быть с горизонтальным выводом и с вертикальным. Правда, сейчас такого строгого деления уже почти не встретишь — большинство подобных дымоходов представляют собой смешанные конструкции, где есть и вертикально, и горизонтально ориентированные участки. Это зависит от геометрии конструкции и расположения отопительного прибора.

Фото santehnikportal.ru

Преимущества «трубы в трубе»

В пользу коаксиального дымохода говорит целый ряд факторов. Приведем тут лишь самые значимые.

  1. Кислород для горения топлива подается с улицы, благодаря двум разным трубам он не смешивается с отводимыми газами. В классическом же варианте (например, с кирпичным дымоходом, отходящим от очага) кислород забирается прямо из комнаты. Результат — духота.
  2. Коаксиальный дымоход снижает теплопотери: наружная труба, по которой поступает воздух с улицы, нагревается от внутрунней, а значит, и свежий воздух успевает стать теплым. Результат — значительно снижаются теплопотери отопительной магистрали.
  3. Высокий КПД системы. Благодаря постоянному притоку свежего кислорода топливо полностью сгорает. А в случае с газовым котлом это еще и реверанс в сторону экологических активистов: полностью сгоревший газ — гарантия того, что его остатки не улетучатся в окружающую среду.
  4. Комфортная атмосфера в доме: дым, угарный газ и прочие «прелести» не будут поступать в помещение. Все процессы происходят в закрытой камере, ведь теперь не нужно держать топку открытой, чтобы туда поступал воздух из комнаты.
  5. Компактность: диаметр труб невелик, а значит, помещение не загромождается.
  6. Легкий монтаж и большой ассортимент взаимозаменяемых элементов.

Людмила Губаева

Недвижимость Татарстан

виды, устройство и монтаж дымовой трубы своими руками

Здравствуйте, уважаемый читатель! В сегодняшней статье мы рассмотрим такой важный элемент системы отопления, как дымоход металлический. Вы узнаете, как устроены дымоходы, познакомитесь с разнообразием их видов и конструкций, особенностями монтажа, рекомендациями специалистов.

Что это такое и для чего он нужен

Данное устройство предназначено для вывода дыма и газов из нагревательных приборов во внешнюю среду. Оно представляет собой дымовой канал различной формы и площади сечения.

Другой важной функцией канала является обеспечение должной тяги в топливной системе.

Дымоудаляющие конструкции обязательно нужны для печей, каминов, газовых котлов.

Ранее, при преобладании печного отопления, они возводились в основном из кирпича. С появлением газовых агрегатов широкое распространение получили стальные дымовые трубы.

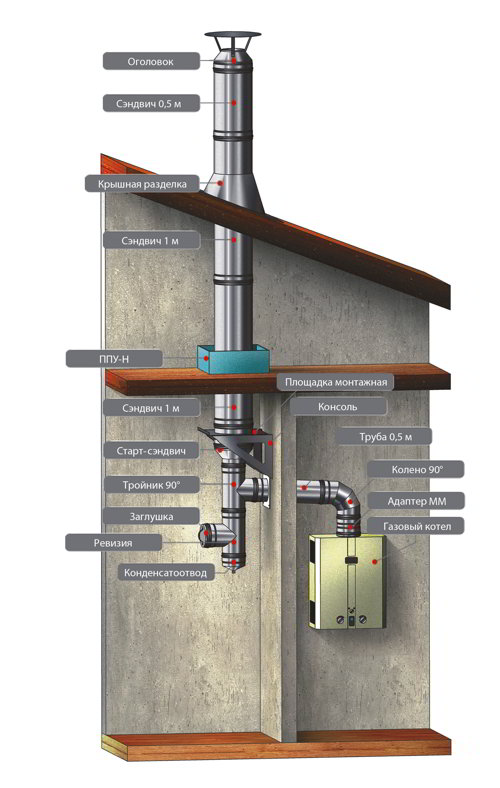

Как устроен дымоход

Основу металлического дымоотвода составляют трубы из металла разной длины. Конструкция позволяет легко соединять их раструбным методом. Для изгибов трубопровода предназначены колена и тройники. Крепежом служат обжимные хомуты, кронштейны.

Сверху устанавливают оголовок. Он предохраняет отвод от снега и дождя, служит для увеличения тяги, украшения крыши.

Эффективную работу обеспечивают также подставки, патрубки, дефлекторы, искрогасители и другие детали, требующиеся для монтажа дымоудаляющего устройства.

Принцип работы

В основе работы дымоотвода положен эффект тяги, который создается от разности температур внизу и вверху дымопровода. Горячий воздух всегда легче холодного, поэтому он поднимается к верху.

Чем сильнее разность температуры воздуха внутри печи и на улице, чем выше высота отвода, тем сильнее тяга.

Виды и конструкции

По виду конструкций металлические дымоходы подразделяют на:

  • одностенные. Используют в качестве временных отводов, например, для печи в банях;
  • двуслойные, получившие название «сэндвич». Они состоят из внутренней и внешней труб, между которыми прокладывается утеплитель;
  • коаксиальные дымоотводы. Конструкция из двух каналов, осуществляющая одновременно вывод дыма и подачу кислорода в топку. Используется только для отопительных приборов с закрытой камерой сгорания.

Различают также:

  • прямые дымоходы. Они устанавливаются вертикально и выводятся через крышу наружу;
  • боковые пристяжные. Выводятся с помощью колена наружу и монтируются по стене дома;
  • боковые внутренние выходят в дымовую шахту, встроенную в стене, или сами встраиваются в несущую стену дома.

Стальные дымоотводы делают из различных металлов.

Из черной стали

Дымоходы из этого материала имеют низкую стоимость. Они обладают не самыми лучшими прочностными характеристиками, но могут стабильно выдерживать температуру до 500C.

Для увеличения срока службы применяют эмалированные изделия, трубы с утолщенными стенками. Дымоотводы такого вида устанавливают чаще на дачах, в банях, где отопительные приборы используются не так интенсивно.

Из низколегированной стали

Небольшие добавки легирующих компонентов придают таким отводам повышенные коррозиостойкость и прочность. Способны выдержать рабочую температуру 1200 oC. Могут подключаться к очагам, работающим на твердом топливе.

Из оцинкованного железа

Трубы из этого материала практически не ржавеют, цена на них ниже, чем на нержавейку. Однако, существуют опасения об их отрицательном влиянии на здоровье человека. При температуре нагрева свыше 419С, цинк начинает выделять ядовитые испарения.

В связи с этим рекомендуется использовать оцинкованные изделия в системах с низкой рабочей температурой до 350С. Нет никаких противопоказаний для применения их в дымоудаляющих устройствах типа «сендвич». Здесь внутренний канал исполняется нержавейкой, внешний – оцинковкой.

Следует также заметить, что оцинкованный канал, установленный без утепления, прослужит всего 1-2 отопительных сезона.

Из нержавейки

Данный вид стали имеет высокую жаропрочность и устойчивость к влиянию кислот и влаги. Дымопроводы из нержавеющей стали изготовляют как одинарного, так и двуслойного типа. Переносят температуру в пиковой нагрузке до 850 C.

Одинарные конструкции применяют в качестве внутренней части отводов и для гильзования кирпичных дымоходов. Изделие вставляют во-внутрь старого кирпичного канала и подсоединяют к патрубку котла.

Двуслойные утепленные дымоотводы стали самыми распространенными. Они хорошо задерживают тепло, благодаря чему стабильно обеспечивают должную тягу.

Какой лучше выбрать

Наилучшими техническими характеристиками и функциональностью обладают дымоотводы «сендвич», изготовленные из нержавейки. Их единственный минус – высокая цена.

Несколько дешевле обойдется утепленная двойная конструкция с внешней оцинкованной поверхностью.

Одностенный стальной в кирпичном футляре подойдет в регионах с умеренным климатом.

Преимущества и недостатки

К преимуществам металлических дымоотводов по сравнению с кирпичными относят:

  • легкость конструкции, вариативность сборочной конфигурации;
  • оптимальное соотношение цены, качества, удобства монтажа;
  • простой и быстрый процесс сборки и установки конструкции;
  • гладкую поверхность внутренних стен, на которых не задерживаются продукты горения.

У металлических дымоходов существуют ограничения, которые следует отнести к их недостаткам:

  • высокая стоимость отдельных конструкций из нержавейки;
  • невозможность использования при постоянных рабочих температурах свыше 500С;
  • за исключением нержавейки определенных видов, дымоотводы из других металлов сильно подвержены ржавчине.

Срок службы такого дымохода

Дымоходы из нержавеющего сплава AISI 321, обладающего наилучшим соотношением цена-качество, будут служить и дольше 30 лет.

Да и другие нержавеющие стали – надежные в плане долголетия материалы.

Одностенные стальные устройства прослужат не более двух отопительных сезонов.

Сделать самому или заказать

На первый взгляд обустройство дымохода может показаться простым делом. Но следует иметь в виду, что ошибки в проектировании и сборке дымопровода могут привести к появлению в доме угарного газа, спровоцировать пожар в деревянных перекрытиях, в лучшем случае, уменьшить КПД вашего отопительного устройства. Поэтому надежнее и проще всего заказать установку опытным профессионалам.

Советы по выбору

Выбор дымоудаляющего устройства обусловлен типом отопительного прибора. Следует определить мощность аппарата, его максимальную рабочую температуру, рассчитать диаметр будущего дымоотвода.

Далее определяются с конфигурацией – устройство будет прямой или боковой формы.

Коаксиальный дымоход подойдет только для котла с закрытой камерой сгорания.

Строительные нормативы

Возведение дымоудаляющего устройства требует соблюдения строительных правил, изложенных в СНиП.

Перечислим основные из них:

  • высота прямого дымохода для обеспечения нормальной тяги должна быть не менее 5 метров;
  • над коньком крыши он должен возвышаться на 50 см, а находиться от него на расстоянии 150 см;
  • соединения труб в выходных или проходных отверстиях стены и перекрытий запрещены;
  • диаметр дымового канала не должен быть уже Ø выходного узла нагревательного агрегата;
  • пристяжные дымоходы не должны иметь более трех изгибов на всей протяженности канала.

Требования пожаробезопасности

Главное требование – все места сопряжения дымового прохода с деревянными конструкциями (стеной, перекрытием) обязательно изолируются несгораемым материалом.

В противопожарных целях на оголовок дымопровода надевают искрогаситель, рекомендуемый производителем.

Сила тяги

Тяга прямого дымового канала зависит от его диаметра и высоты. Для правильного подбора этих параметров пользуются специальной таблицей. Высота в 5 м считается оптимальной.

Для горизонтальных пристяжных каналов длина, обеспечивающая тяговое усилие – 3 метра.

При сочетании и тех и других участков, рекомендуют увеличивать высоту трубы на один метр на каждый метр горизонтального участка.

Чтобы усилить тягу, можно применить один их следующих вариантов:

  • нарастить высоту отвода над крышей;
  • прикрепить на оголовок специальный флюгер;
  • использовать электрический дымосос.

Изготовление и установка дымохода своими руками

Правильный выбор и грамотная установка готового комплекта дымохода имеет важное значение для его дальнейшего функционирования. Разумно будет поручить такую работу профессионалам. Если вы имеете соответствующие навыки и уверены в своих силах, собрать и установить дымоудаляющее устройство можно самостоятельно.

Процесс установки включает следующие этапы:

  1. определение конфигурации дымохода;
  2. расчет необходимого размера труб в зависимости от мощности и размера выходного патрубка отопительного прибора;
  3. разметка проходных отверстий на стене и перекрытиях;
  4. просверливание данных отверстий;
  5. укладка в них термоизоляции;
  6. присоединение начального участка трубы к нагревательному прибору;
  7. сборка и крепление узлов дымопровода, вывод конечной части наружу;
  8. закрепление рукава в выходных отверстиях;
  9. установка на конце дымохода ветрозащиты и элементов, предупреждающих образование конденсата и его замерзание на выходе трубы;
  10. отделка дымоотвода, как на крыше, так и изнутри.

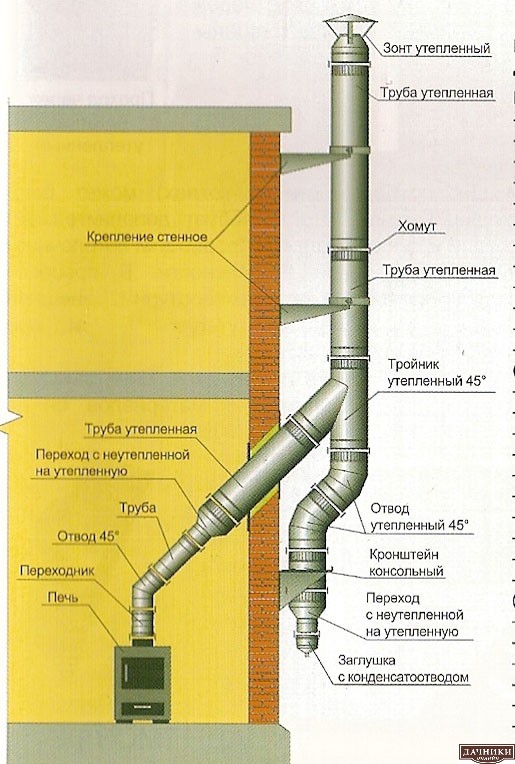

Чертеж и схемы

Расчет размеров

Определяем мощность нагревательного прибора.

Измеряем сечение выходного патрубка котла или печи.

По таблице рассчитываем размеры дымовой трубы:

Видео по монтажу

Данное видео подробно демонстрирует установку 5-метрового дымохода: https://youtu. be/-sllFRzPN30

Установка дымохода в частном доме:

Особенности монтажа

Установку проектируют так, чтобы большая часть дымопровода находилась в помещении. Тем самым сокращают теплопотери.

Правильную сборку дымоотвода начинают от отопительного прибора. Соединения труб осуществляют раструбным методом: верхнюю деталь вставляют в нижнюю до защелки, если её нет – на половину диаметра канала.

Крепления к стене располагаются на шаге не менее 1,5 метра друг от друга. Отводы и тройники монтируются на отдельных кронштейнах.

Не допускается соприкосновение элементов конструкции с коммуникациями дома.

Частые ошибки и проблемы при установке

Малая высота дымоходного устройства. В результате теряется тяга.

Выход дымовой трубы должен быть выше вентиляционных каналов, если они сконструированы в одном блоке. Иначе возникает обратная тяга.

Выбор дымоотвода, руководствуясь только малой ценой. Одностенные трубы из черного металла, тонкая оцинковка подойдут только как временные устройства. Даже из нержавейки не все марки являются достаточно жаропрочными. Предпочтение надо отдавать сплавам, выдерживающим 700 oС и выше: AISI 304, 309, 316, 321.

Обслуживание и чистка

Стальные дымоходы осматривают раз в году на предмет оценки общего состояния, проверяют крепления и соединения.

Перед отопительным сезоном проводят чистку. Причем для этого лучше воспользоваться порошком «Трубочист», который достаточно добавить в топку печи или камина, и его выделения при сгорании растворят загрязнения в трубе.

Советы специалистов

Самая высокая температура системы наблюдается в месте присоединения дымовода к теплогенератору. Поэтому начальная часть утепленного дымопровода должна быть неутепленной, из жаростойкого материала, чтобы не допустить перегрева.

Конденсатосборник лучше размещать внутри помещения. На улице в сильный мороз он может превратиться в лёд и разорвать ёмкость.

Традиционный грибок-зонтик плохо справляется с гашением искр, ветрозащитой. Взамен рекомендуется на верх прямой трубы устанавливать дефлектор, который фиксируется саморезами.

Как утеплить

Утепление дымохода – актуальная задача в условиях российского климата.

Для этого уже придумали систему сэндвича, когда на отводной канал надевается труба из утеплителя, а на неё – внешняя труба, выполняющая роль защитного короба.

Так называемая двуслойная система с утеплителем получила сейчас широкое распространение.

Подобную конструкцию можно смастерить самостоятельно. В качестве утеплителя применяется базальтовая вата, которая накладывается на внутреннюю часть, обматывается армированной сеткой и поверх надевается внешняя труба.

Заключение

Мы рассмотрели основные вопросы, связанные с функционированием дымоходов. Надеемся, что полученная вами информация принесет конкретную пользу. Желаем вам успехов в благоустройстве дома, подписывайтесь на наши статьи, делитесь своим опытом в соцсетях.

Глава 18: Дымоходы и вентиляционные отверстия, Жилой кодекс 2021 штата Колорадо

arrow_whiteCreated with Sketch.CODES

Жилой код 2021 штата Колорадо

Принят без изменений:

Примечания пользователя:

Об этой главе: Глава 18 посвящена дымоходам и вентиляционным отверстиям приборы, работающие на жидком топливе и твердом топливе, в том числе на древесных гранулах. Газовые приборы вентилируются в соответствии с главой 24. В главе 10 рассматриваются дымоходы для каминов, кирпичные и заводские дымоходы в целом. Обратите внимание, что дымоходы и вентиляционные отверстия различаются.

Напоминание о разработке кодекса: предложения по изменению кода в этой главе будут рассмотрены IRC — Комитетом по разработке сантехнических/механических норм в течение цикла разработки кодекса 2021 года (группа A).

M1801.1 Вентиляция требуется

Топливосжигающие приборы должны вентилироваться наружу в соответствии с их перечнем и этикеткой и инструкциями производителя по установке, за исключением устройств, перечисленных и маркированных для использования без вентиляции. Вентиляционные системы должны состоять из одобренных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются составными частями маркированных приборов. Газовые приборы должны вентилироваться в соответствии с главой 24.9.0003

M1801.2 Требования к тяге

Вентиляционная система должна удовлетворять требованиям к тяге прибора в соответствии с инструкциями изготовителя по установке, и должна быть сконструирована и установлена ​​для создания положительного потока для отвода продуктов сгорания во внешнюю атмосферу.

M1801.3 Существующие дымоходы и вентиляционные отверстия

Если устройство постоянно отсоединено от существующего дымохода или вентиляционного отверстия, или если устройство подключено к существующему дымоходу или вентиляционному отверстию в процессе новой установки, дымоход или вентиляционное отверстие должны соответствовать разделам с M1801.3.1 по M1801.3.4.

M1801.3.1 Размер

Размеры дымохода или вентиляционного отверстия должны быть изменены по мере необходимости для контроля конденсации дымовых газов внутри дымохода или вентиляционного отверстия и для обеспечения устройства или обслуживаемых устройств необходимой тягой. Для отвода жидкотопливных приборов в каменные дымоходы размер должен быть изменен в соответствии с NFPA 31.

M1801.3.2 Дымоходы

Дымоходы должны быть свободны от препятствий и горючих отложений и должны быть очищены. если ранее они использовались для вентиляции твердотопливного или жидкотопливного прибора или камина. Вкладыш дымохода, внутренняя стенка дымохода или внутренняя стенка вентиляционного отверстия должны быть непрерывными и не иметь трещин, зазоров, перфораций или других повреждений или износа, которые могут привести к утечке продуктов сгорания, включая газы, влагу и креозот.

M1801.3.3 Прочистка

Каменные дымоходы должны быть снабжены прочистным отверстием в соответствии с Разделом R1003.17.

M1801.3.4 Зазоры

Дымоходы и вентиляционные отверстия должны иметь воздушное пространство для горючих материалов в соответствии с этим кодом и инструкциями производителя дымоходов или вентиляционных отверстий.

Исключение: каменные дымоходы, оснащенные системой облицовки дымоходов, испытанной и внесенной в список для установки в дымоходах, контактирующих с горючими материалами в соответствии с UL 1777, и установленными в соответствии с инструкциями изготовителя, не должны иметь зазора между горючими материалами и внешние поверхности каменной дымовой трубы. В соответствии с настоящими нормами должна быть обеспечена негорючая противопожарная защита.

M1801.4 Пространство вокруг облицовки

Пространство вокруг системы облицовки дымохода или другого вентиляционного отверстия, установленного внутри каменного дымохода, не должно использоваться для вентиляции любого другого устройства. Это не должно препятствовать установке отдельной облицовки дымохода в соответствии с инструкциями производителя по установке и настоящими нормами.

M1801.5 Системы механической тяги

Систему механической тяги следует использовать только с приборами, указанными и маркированными для такого использования. Должны быть предусмотрены меры для предотвращения подачи топлива к оборудованию, когда система тяги не работает. Системы принудительной тяги и части систем принудительной тяги, находящиеся под избыточным давлением во время эксплуатации, должны быть спроектированы и установлены таким образом, чтобы исключить утечку дымовых газов в здание.

M1801.6 Устройства с прямой вентиляцией

Устройства с прямой вентиляцией должны устанавливаться в соответствии с инструкциями производителя.

M1801.7 Опора

Вентиляционные системы должны иметь достаточную опору для веса используемого материала.

M1801.8 Проходки воздуховодов

Дымоходы, вентиляционные отверстия и вентиляционные соединители не должны проходить через приточные и возвратные воздуховоды или камеры.

М1801.9Противопожарная защита

Вентиляционные и дымоходные установки должны быть защищены от огня в соответствии с Разделом R602.8.

M1801.

11 Системы вентиляции с несколькими устройствами

Два или более перечисленных и маркированных устройства, подключенных к общей системе вентиляции с естественной тягой, должны соответствовать следующим требованиям:

  1. расположенных на одном этаже жилого дома.

    Исключение: Специализированные системы, как указано в Разделе G2427.

  2. Впускные отверстия общих вентиляционных систем должны быть смещены таким образом, чтобы ни одна часть впускного отверстия не находилась напротив другого впускного отверстия.
  3. Соединители, обслуживающие приборы, работающие с естественной тягой, не должны быть соединены с какой-либо частью системы механической тяги, работающей под избыточным давлением.

M1802.1 Вытяжные колпаки

Вытяжные колпаки должны располагаться в том же помещении или пространстве, что и отверстия для воздуха для горения приборов.

M1802.2 Вентиляционные заслонки

Вентиляционные заслонки должны соответствовать разделам M1802. 2.1 и M1802.2.2.

M1802.2.1 С ручным управлением

Заслонки с ручным управлением не должны устанавливаться, за исключением соединителей или дымоходов, обслуживающих приборы, работающие на твердом топливе.

M1802.2.2 Автоматические заслонки

Автоматические заслонки должны соответствовать UL 17 и устанавливаться в соответствии с условиями их перечня и этикетки. Установка должна предотвращать зажигание горелки, когда заслонка не открыта в безопасное положение.

M1802.3 Регуляторы тяги

Регуляторы тяги должны быть предусмотрены для жидкотопливных приборов, которые должны быть подключены к дымоходу. Регуляторы тяги, предусмотренные для приборов, работающих на твердом топливе, для уменьшения интенсивности тяги должны быть установлены и отрегулированы в соответствии с инструкцией изготовителя по установке.

M1802.3.1 Расположение

При необходимости регуляторы тяги должны быть установлены в том же помещении или в помещении, что и прибор, чтобы не было разницы в давлении между воздухом на регуляторе и подачей воздуха для горения.

M1802.4 Выключатель заблокированной вентиляции

Приборы, работающие на жидком топливе, должны быть оборудованы устройством, которое останавливает работу горелки в случае закупорки системы вентиляции. Такое устройство должно иметь ручной сброс и должно быть установлено в соответствии с инструкциями изготовителя.

M1803.1 Общие положения

Соединители должны использоваться для соединения приборов, работающих на топливе, с вертикальным дымоходом или вентиляционным отверстием, за исключением случаев, когда дымоход или вентиляционное отверстие присоединены непосредственно к устройству.

M1803.2 Соединители для установок, работающих на жидком топливе и твердом топливе

Соединители для установок, работающих на жидком топливе и твердом топливе, должны быть изготовлены из дымоходного материала заводского изготовления, вентиляционного материала типа L или одностенной металлической трубы, устойчивой к коррозия и тепло и толщина не менее, чем у оцинкованной стали, как указано в таблице M1803.

2.

СТОЛ M1803.2

ТОЛЩИНА ДЛЯ ОДНОСТЕННЫХ МЕТАЛЛИЧЕСКИХ ТРУБНЫХ СОЕДИНИТЕЛЕЙ
ДИАМЕТР СОЕДИНИТЕЛЯ
(дюймы)		 ЛИСТОВАЯ ОЦИНКОВАННАЯ МЕТАЛЛИЧЕСКАЯ НОМЕР МИНИМАЛЬНАЯ ТОЛЩИНА (дюйм)
Менее 6 26 0,019
от 6 до 10 24 0,024
От 10 до 16 лет 22 0,029

Для СИ: 1 дюйм = 25,4 мм.

M1803.3 Установка

Соединители для вентиляции и дымохода должны быть установлены в соответствии с инструкциями изготовителя и в пространстве, где находится прибор. Приборы должны располагаться как можно ближе к вентиляционному отверстию или дымоходу. Соединители должны быть максимально короткими и прямыми и устанавливаться с уклоном не менее 1 / 4 подъема на дюйм (6 мм) на фут длины. Соединители должны быть надежно закреплены, а соединения должны быть закреплены винтами или заклепками для листового металла. Устройства, которые препятствуют потоку дымовых газов, не должны устанавливаться в соединитель, если они не перечислены и не имеют маркировки или не одобрены для такой установки.

M1803.3.1 Проходы через пол, потолок и стены

Соединитель дымохода или вентиляционного отверстия не должен проходить через пол или потолок. Соединитель дымохода или вентиляционного отверстия не должен проходить через стену или перегородку, если только соединитель не указан и не помечен для прохода через стену, или если он не проложен через устройство, указанное и помеченное для прохода через стену, и не установлено в соответствии с условиями его перечень и этикетка. Соединители для жидкотопливных приборов, перечисленных и маркированных для вентиляционных отверстий типа L, проходящих через стены или перегородки, должны соответствовать следующему:

  1. Вентиляционный материал типа L для масляных приборов должен быть установлен с расстоянием не менее указанного и маркированного до горючего материала.
  2. Одностенная металлическая труба должна быть ограждена вентилируемой металлической насадкой, диаметр которой не менее чем на 4 дюйма (102 мм) больше диаметра вентиляционного соединителя. Между наперстком и горючими материалами должен оставаться зазор не менее 6 дюймов (152 мм).

M1803.3.2 Длина

Горизонтальный участок неизолированного соединителя к дымовой трубе с естественной тягой не должен превышать 75 процентов высоты вертикальной части дымовой трубы над соединителем. Горизонтальный проход указанного соединителя к дымовой трубе с естественной тягой не должен превышать 100 процентов высоты вертикальной части дымовой трубы над соединителем.

M1803.3.3 Размер

Соединитель не должен быть меньше размера дымохода прибора.

Исключение: При установке в соответствии с инструкциями производителя прибора.

M1803.3.4 Зазор

Соединители должны быть установлены с зазором до горючих материалов, как указано в таблице M1803. 3.4. Уменьшенные расстояния до горючих материалов должны соответствовать таблице М1306.2 и рисунку М1306.1.

ТАБЛИЦА M1803.3.4

ЗАЗОРЫ ОТ ГОРЮЧИХ МАТЕРИАЛОВ a
ТИП СОЕДИНИТЕЛЯ МИНИМАЛЬНЫЙ ЗАЗОР (дюймы)
Соединители для одностенных металлических труб:

Масляные и твердотопливные приборы

 18

Масляные приборы, предназначенные для использования с вентиляционными отверстиями типа L

 9
Соединители вентиляционных труб типа L:

Масляные и твердотопливные приборы

 9

Масляные приборы, предназначенные для использования с вентиляционными отверстиями типа L

 3 б

Для СИ: 1 дюйм = 25,4 мм.

  1. Эти минимальные зазоры применимы к одностенным дымоходам и вентиляционным соединителям, не указанным в перечне. Допускается уменьшение требуемых зазоров, как указано в таблице M1306.2.
  2. Если используется перечисленный вентиляционный трубопровод типа L, зазор должен соответствовать перечню вентиляционных отверстий.

M1803.3.5 Доступ

По всей длине разъема должен быть обеспечен доступ для осмотра, очистки и замены.

M1803.4 Подключение к дымоходу камина

Подключение приборов к дымоходу, обслуживающему камин, должно соответствовать разделам M1803.4.1–M1803.4.4.

M1803.4.1 Закрытие и доступность

Ниже места соединения должно быть предусмотрено негорючее уплотнение для предотвращения попадания комнатного воздуха в дымоход. Должны быть предусмотрены средства доступа к дымоходу для осмотра и чистки.

M1803.4.2 Подключение к заводскому дымоходу камина

К дымоходу, обслуживающему заводской камин, нельзя подсоединять другой прибор, если он не указан специально для такой установки. Подключение должно быть выполнено в соответствии с инструкциями производителя прибора.

M1803.4.3 Соединение с дымоходом каменного камина

Соединитель должен проходить от прибора к дымоходу, обслуживающему каменный камин, для подачи дымовых газов непосредственно в дымоход. Соединитель должен быть обеспечен доступом или съемным для осмотра и очистки как соединителя, так и дымохода. Перечисленные устройства прямого подключения должны быть установлены в соответствии с их перечнем.

M1803.4.4 Размер дымохода

Размер дымохода камина должен соответствовать разделу M1805.3.1.

M1804.1 Требуемый тип вентиляции

Приборы должны быть оснащены перечисленной и маркированной системой вентиляции, как указано в таблице M1804.1.

СТОЛ M1804.1

ТАБЛИЦА ВЫБОРА ВЕНТИЛЯЦИИ
ТИПЫ ВЕНТИЛЯЦИИ ТИПЫ ПРИБОРОВ
Масляные вентиляционные отверстия типа L Приборы для сжигания жидкого топлива, перечисленные и маркированные для вентиляции с помощью вентиляционных отверстий типа L
Вентиляционные отверстия Приборы для сжигания пеллет, указанные и маркированные для использования с пеллетными вентиляционными отверстиями

M1804.

2 Заделка

Заделка вентиляционного отверстия должна соответствовать разделам с M1804.2.1 по M1804.2.6.

M1804.2.1 Сквозь крышу

Вентиляционные отверстия, проходящие через крышу, должны проходить через оклад и заканчиваться в соответствии с требованиями производителя по установке.

M1804.2.2 Декоративные кожухи

Декоративные кожухи не должны устанавливаться на конце вентиляционных отверстий, за исключением тех случаев, когда кожухи указаны и маркированы для использования с конкретной вентиляционной системой и установлены в соответствии с инструкциями производителя.

M1804.2.3 Приборы с естественной тягой

Вентиляционные отверстия для приборов с естественной тягой должны заканчиваться не менее чем в 5 футах (1524 мм) над самым высоким выходным отверстием прибора, а вентиляционные отверстия для газов с естественной тягой, обслуживающие настенные печи, должны заканчиваться на высоте не менее чем 12 футов (3658 мм) над дном печи.

M1804.2.4 Вентиляционное отверстие типа L

Вентиляционные системы типа L должны соответствовать UL 641 и должны заканчиваться перечисленной и маркированной крышкой в ​​соответствии с инструкциями производителя вентиляционных отверстий на высоте не менее 2 футов (610 мм) над крышей и не менее 2 футов (610 мм) над любой частью здания в пределах 10 футов (3048 мм).

M1804.2.5 Выводы прямой вентиляции

Выводы вентиляции для приборов с прямой вентиляцией должны быть установлены в соответствии с инструкциями производителя.

M1804.2.6 Системы с принудительной тягой

Системы с принудительной тягой должны соответствовать UL 378 и должны устанавливаться в соответствии с их перечнем, инструкциями производителя и, за исключением приборов с непосредственным вентилированием, следующими требованиями:

  1. вентиляционный терминал должен располагаться не менее чем в 3 футах (914 мм) над входом принудительного воздуха, расположенным в пределах 10 футов (3048 мм).
  2. Вентиляционный терминал должен располагаться не менее чем на 4 фута (1219 мм) ниже, на 4 фута (1219 мм)мм) по горизонтали или на высоте 1 фута (305 мм) над любой дверью, окном или самотечным воздухозаборником в жилище.
  3. Точка окончания вентиляционного отверстия должна располагаться не ближе 3 футов (914 мм) к внутреннему углу, образованному двумя стенами, перпендикулярными друг другу.
  4. Нижняя часть вентиляционного терминала должна располагаться не менее чем на 12 дюймов (305 мм) над чистым уровнем земли.
  5. Вентиляционное окончание не должно устанавливаться непосредственно над или в пределах 3 футов (914 мм) по горизонтали от вентиляционного отверстия нефтяного резервуара или газового счетчика.
  6. Окончания вытяжки должны быть расположены не менее чем в 10 футах (3048 мм) от границ участка и соседних зданий.
  7. Слив должен быть направлен в сторону от здания.

Коды повышения Схемы

M1804.3 Установка

Вентиляционные отверстия типа L и пеллеты должны быть установлены в соответствии с условиями их перечня и этикетки, а также инструкциями производителя.

M1804.3.1 Размер систем вентиляции с одним устройством

Площадь поперечного сечения отдельного вентиляционного отверстия для отдельного прибора должна быть равна или больше площади соединителя прибора, но не менее 7 квадратных дюймов (4515 мм 2 ), за исключением случаев, когда вентиляционное отверстие неотъемлемая часть перечисленных и маркированных приборов.

M1804.4 Поворот двери

Вентиляционные клеммы приборов и оборудования должны быть расположены таким образом, чтобы двери не могли поворачиваться в пределах 12 дюймов (305 мм) по горизонтали от вентиляционных клемм. Дверные упоры или доводчики не должны устанавливаться для получения этого зазора.

M1805.1 Общие положения

Каменные и заводские дымоходы должны быть построены и установлены в соответствии с разделами R1003 и R1005 соответственно. Футеровка каменных дымоходов должна соответствовать Разделу R1003.11.

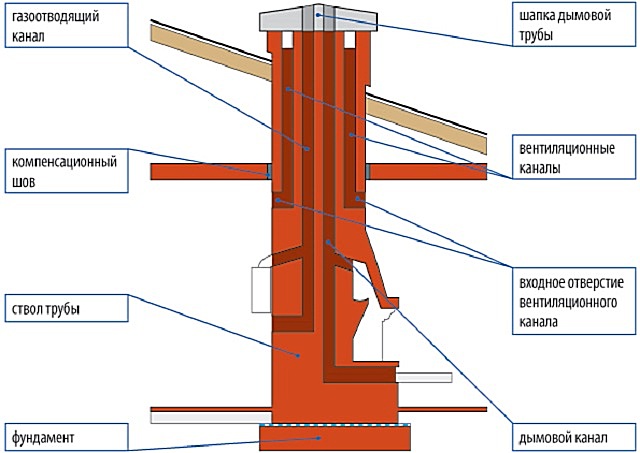

M1805.2 Соединение каменного дымохода

Соединитель дымохода должен входить в каменный дымоход на высоте не менее 6 дюймов (152 мм) над нижней частью дымохода. Если невозможно расположить вход соединителя на высоте не менее 6 дюймов (152 мм) над дном дымохода, необходимо обеспечить очистку путем установки тройника с заглушкой в ​​соединителе рядом с дымоходом. Соединитель, входящий в каменный дымоход, должен проходить через стену, но не за ее пределы, и должен быть заподлицо с внутренней поверхностью вкладыша. Соединители или гильзы, если они используются, должны быть прочно зацементированы в кирпичную кладку.

M1805.3 Размер дымоходов

Эффективная площадь дымохода с естественной тягой для одного прибора должна быть не менее площади присоединения к прибору. Площадь дымоходов, подсоединенных к более чем одному устройству, должна быть не менее площади наибольшего соединителя плюс 50 процентов площадей дополнительных соединителей дымохода.

Исключение: Дымоходы, обслуживающие жидкотопливные приборы, размер которых соответствует NFPA 31.

M1805.3.1 Размер дымохода для твердотопливного прибора

Если иное не указано в инструкциях изготовителя по установке, площадь поперечного сечения дымохода, подсоединенного к твердотопливному прибору, должна быть не менее площади воротника дымохода или соединителя, и не более чем в три раза превышает площадь воротника дымохода.

Обслуживание дымоходов и каминов — Северная Вирджиния

Обслуживание дымоходов Winston

40 лет профессионального ухода за каминами в Вирджинии, Мэриленде и Вашингтоне, округ Колумбия

703-379-5006

11301 Industrial Road, Manassas, VA 20109

}

Mon-Fri: 8:00-5 вечера

Причина Уинстона. Чистка и ремонт дымоходов и каминов – это наше стремление к совершенству. Мы доказываем это каждый день тем, как мы относимся к нашим клиентам в их домах и на их предприятиях. С 1978 года наши клиенты в некоторых частях Мэриленда, Северной Вирджинии и Вашингтона, округ Колумбия, могут быть уверены, что мы предоставляем лучший сервис по справедливой цене для обслуживания, установки и восстановления. Когда дело доходит до любого дымохода, в том числе каменных и заводских каминов, масляных и газовых печей, дровяных и газовых каминов и печей, не смотрите дальше: Winston’s Chimney Service — это компания, которую вы выбираете.

Позвоните сейчас — 703-379-5006

РАБОТАЕМ НА ЛЕЧЕНИЕ!

Служба дымоходов Уинстона гордится тем, что поддерживает проект «Смети рак».

«Работа выполнена быстро и качественно. Бригада монтажников очень компетентна. Работы включали в себя новые дымоходы и установку дымохода из нержавеющей стали».

– Аллен С.
★★★★★

«Рад, что Winston Chimney завершил ремонт нашего дымохода. Они были отзывчивы, предоставили полную смету, были гибкими в планировании работы и убрали рабочее место. Первоклассный во всех отношениях».

– Alan F.
★★★★★

Высококачественные услуги по вентиляции дымоходов и осушителей

Мы стремимся предлагать нашим клиентам высококачественные услуги по вентиляции дымоходов и осушителей в пределах нашей зоны обслуживания. Наши технические специалисты имеют самые высокие сертификаты и заслужили самые уважаемые в отрасли полномочия, пройдя обширные экзамены на основе норм пожарной безопасности, разрешений и стандартов для строительства и обслуживания всех типов дымоходов и вентиляционных систем. Разве вы не хотите, чтобы лучший осмотр и чистка вашего камина? Мы думали, ты скажешь да.

Назначьте встречу С нами сегодня!

Более 40 лет опыта в обеспечении качественного обслуживания, ремонта и установки дымоходов

Просмотрите нашу галерею

Запишитесь на прием С нами сегодня!

Мы знаем, что у вас есть выбор

Здесь, в Winston’s, мы прилагаем все усилия, чтобы отделить себя от группы местных дымоходных компаний, чтобы вы не только получили отличный опыт работы с нами один раз, но и обращались к нам снова и снова. Мы понимаем, что у вас есть выбор каждый год, когда наступает время чистки дымоходов, и мы верим, что однажды воспользовавшись нашими услугами, вы будете выбирать нас каждый раз.

Позвоните сейчас — 703-379-5006

«Услуги, которые предоставили эти ребята, были потрясающими. Они всегда приходили вовремя и проделывали такую ​​невероятную работу на протяжении всей своей работы. Эдгар, Оскар и их команда усердно работали, чтобы закончить работу вовремя. И они сделали. Спасибо!!!»

– Конор Х.
★★★★★

«Компания Winston’s Chimney Service отремонтировала мой существующий дровяной камин. Даниэль Флорес и Маурисио проделали отличную работу, усердно работали весь день, а потом убрались. Работой очень доволен.»

– Louise B.
★★★★★

Мы предлагаем варианты финансирования нашей работы через EnerBank USA

Для получения дополнительной информации об обоих вариантах финансирования, кодах кредита и альтернативных способах подачи заявки на финансирование, пожалуйста, нажмите здесь.

Запросить  Назначить встречу С нами сегодня!

Наша зона обслуживания

Будучи уроженцами округа Колумбия, мы очень хорошо знаем этот район. Наш офис, расположенный в Фэрфаксе, штат Вирджиния, дает нам идеальное место для обслуживания Северной Вирджинии из Александрии и I49.5 вокруг Спрингфилда, затем на юго-запад через район Фэрфакс-Октон до Сентервилля, штат Вирджиния. Мы обслуживаем западную сторону до Рестона, Херндона и Грейт-Фолс, штат Вирджиния, затем на север до Потомака, штат Мэриленд, и остаемся в Мэриленде до Роквилла и Бетесды. Мы также обслуживаем район Capital Beltway, который включает Chevy Chase, Kensington и Silver Spring, а затем вниз через Takoma Park, MD.

Если вы посмотрите на карту, вы увидите, что мы идем на юг, запад и север, а также весь Вашингтон, округ Колумбия. Эти районы включают как городские, так и пригородные районы, в которых у нас есть многолетний опыт работы. Некоторые дополнительные знаковые города, которые находятся между нашим самым южным районом обслуживания в Вирджинии и округом Колумбия, — это Маклин, Вена, Фолс-Черч и Аннандейл. Посетите нашу страницу зон обслуживания, чтобы получить подробный список городов и почтовых индексов, которые мы обслуживаем, и, конечно же, если вы не уверены, что проживаете или работаете в районе, в который мы приезжаем, свяжитесь с нами по электронной почте или по телефону. Мы сделаем все возможное, чтобы либо прийти туда, где вы находитесь, либо порекомендовать кого-то, кому вы можете доверять, кто работает в вашем регионе.

Позвоните сейчас — 703-379-5006

Виртуальный тур по нашему офису

У вас большая работа за пределами нашей зоны обслуживания, и вы не знаете, кому можно довериться? Позвоните нам! Во многих случаях мы можем разместить клиентов за пределами нашей традиционной зоны обслуживания. Мы будем рады обсудить с вами ваш проект и сообщить, если мы можем помочь.

Наши полномочия

  • Местный рейтинг BBB A+
  • Обладатель награды Angie’s List Super Service Award с 2009 г.
  • Лучший выбор исследования EBSCO с 2011 года

Региональные организации:

  • Mid-Atlantic Chimney Association

Номера лицензий подрядчика в следующих штатах:

  • Лицензия штата Вирджиния № 2705113496A
  • Лицензия штата Мэриленд № 102224
  • Лицензия округа Колумбия № 70106886

Сертифицирован:

  • Американский институт безопасности дымоходов (CSIA)
  • ПОЖАР Служба исследований и образования каминов
  • Национальный институт каминов (NFI)

Наши специалисты имеют следующие сертификаты:

  • Сертификат CSIA по очистке дымоходов
  • Сертификат пожарного инспектора
  • Сертифицированный специалист по дымоходам FIRE
  • Сертификат NFI Wood Appliance
  • Сертифицированный специалист C-DET по вытяжке осушителей

Национальные и международные ассоциации:

  • Американский институт безопасности дымоходов (CSIA)
  • Национальная гильдия трубочистов NCSG
  • Международная ассоциация инспекторов каминов и дымоходов
  • Национальная ассоциация противопожарной защиты NFPA
  • Совет Международного кодекса ICC

Запишитесь на прием С нами сегодня!

У нас есть идеальное устройство для вашего дома

{«SiteKey»:»0011400001loxJMAAY»,»Реализация»:»Каталог»,»CatalogIncludeCoupon»:false,»CatalogIncludeContact»:false,»CustomIncludeProductFilter»:true,»CustomIncludeCoupon» :false,»CustomIncludeContact»:false,»CustomBrandFilter»:null,»CustomCategory»:null,»CurrentUrl»:null,»CurrentDomain»:null,»HHTDomain»:»https://www.

РубрикаРазное
