E27 цоколь размер: Отличие лампочек Е14 и Е27

что это такое и какие лампы выпускаются с этим стандартным типом цоколей, размер и характеристики

Лампочка крепится к патрону при помощи цоколя.

Так как выпускается множество осветительных приборов с цоколями разной конфигурации, выбрать нужное устройство может быть непросто.

Из этой статьи вы узнаете, какими характерными особенностями обладают самые обычные лампы с цоколем Е27.

Содержание

• 1 Особенности цоколя e27
  • 1.1 Конструкция
  • 1.2 Размер и характеристики
  • 1.3 Маркировка изделий
  • 1.4 Преимущества типа
• 2 Диммирование
• 3 Типы лампочек e27 и их параметры
  • 3.1 Лампа накаливания
  • 3.2 Галогеновые
  • 3.3 Энергосберегающие
  • 3.4 Светодиодные
• 4 В каких светильниках используется
• 5 Совместимость e27 с другими типоразмерами

Особенности цоколя e27

Чтобы правильно подобрать лампочку к осветительному прибору, необходимо учитывать тип цоколя. Цоколь неподходящего типоразмера нельзя закрепить в патроне без соответствующего переходника.

В названии «Е27» под числовым обозначением подразумевается диаметр наружной резьбы. «E» в данном случае означает Edison. Цоколи Е27 выпускаются в широком ассортименте. Разновидности лампочек со стандартной резьбой:

• маленький стандарт Е14 имеет 14 миллиметров в диаметре;
• диаметр Е27, как уже указывалось, достигает 27 миллиметров;
• в устройстве Е40 диаметр резьбы составляет 40 миллиметров.

Обычные лампочки стандарта Е27 применяются в быту повсеместно. Их помещают в плафоны, настольные лампы и люстры. Электропитание такого устройства возможно через сеть в 220V (AC).

Конструкция

Цоколь Е27 представляет собой цилиндр с крупной опоясывающей резьбой. Цоколь крепится на ответную часть. Ответная часть – это внутренняя поверхность патрона, соприкасающаяся с цоколем. Винтовой способ крепления цоколя на патрон позволяет безопасно и быстро заменить нужный светильник.

Существует много типов резьбовых лампочек. E27 является самым распространенным типом цоколя в Европе, России и Северной Америке.

Ответную часть делают из керамики или металла. На дне патрона находятся пластинки контактов, через которые на лампочку передается электричество. Энергия с одного контакта идет через центральную часть самого низа цоколя. Другие два контакта (в некоторых случаях только 1 контакт), проводят электричество на резьбовую часть.

Электроды в нижней части цоколя принимают электрическое напряжение и подают его по проводам на плату или нити накала. Питающие провода проходят внутри корпуса цоколя. Черный провод соединен с корпусом цоколя, красный – с центральным выводом. Также внутрь цоколя обычной лампочки накаливания выходит штенгель, предназначенный для откачки воздуха из колбы.

220В на Е27 – стандарт для России. Во многих других странах больше распространены светильники с резьбой Е26, питающиеся от сети в 110В.

Размер и характеристики

На цоколе Е27, длина лампы может быть, например, от 73 до 181 миллиметра, диаметр колбы – в пределах 45-80 миллиметров. Различаются также формы стеклянного «колпака». «Колпак» может быть грушевидной формы, шарообразной или спиралевидной. Существуют изделия, выполненные в виде буквы U или напоминающие базуку.

Маркировка изделий

Е27 – это и есть один из видов маркировки цоколя. Маркировка цоколя – это условное обозначение, указывающее на характерные свойства предмета.

Как уже было сказано, в маркировке Е27 число означает диаметр резьбы, а буква указывает на принадлежность к патентной коллекции Эдисона.

Лампочки с маркировкой цоколя Е27 могут различаться по мощности:

Мощность, Вт		Сила светового потока, Лм
Лампа накаливания	Светодиодный излучатель
40	5	400
60	8	700
100	14	1300
150	22	2100

Преимущества типа

Лампочке Е27 легко подобрать замену. Патроны под эти устройства тоже просто найти и установить. В подавляющем большинстве случаев, в приборах по умолчанию установлены патроны под лампы Е27.

Диммирование

Слово «диммирование» происходит из английского языка. Глагол «dimming» означает «затемнение». Диммирование – это регулировка яркости испускаемого лампой света. Различные типы светильников требуют применения разных способов диммирования. Прибор для диммирования называется «диммер». С его помощью яркий бодрящий свет в помещении можно изменить на свет мягкий. Это снизит затраты электроэнергии и заодно обновит царящую в комнате атмосферу.

Диммер отрезает кусок синусоиды от входящего на прибор напряжения. По сути, диммер 100 раз в секунду включает и отключает напряжение, выходящее на прибор. Лампа накаливания и светодиодный прибор ведут себя по-разному, проходя через диммер. Так, светодиодный светильник продолжит гореть ярко, даже если лампа накаливания под влиянием диммера уже почти потухла.

Диммировать можно далеко не все устройства, потому что в цоколи Е27 устанавливают стабилизатор напряжения. Указание на возможность диммирования устройства должно быть зафиксировано на упаковке или в инструкции. После диммирования не предназначенной для этого лампочки, она просто потухнет. В случае, если производитель не указал на наличие такой технической возможности, диммировать устройство нельзя. К примеру, светодиодная лампочка Е27 должна быть оснащена изнутри специальной схемой, распознающей диммирующие сигналы.

Диммер для светильника нужно подбирать индивидуально. На диммерах и лампочках могут быть разные уровни максимума и минимума. Для корректной работы устройств, их показатели должны быть совместимы между собой. Диммеры для светодиодных ламп должны иметь наименьший из возможных уровней минимума.

Типы лампочек e27 и их параметры

Цоколь Е27 используется во всех сферах быта и на производстве, а также на рудничном оборудовании. Постепенно лампы накаливания сменяются светодиодными и энергосберегающим. Однако принцип крепления остается прежним.

Лампа накаливания

Лампа накаливания – источник освещения. Активнее всего применялся с момента изобретения электрических светильников и вплоть до 21 века.

В лампе накаливания свет появляется из-за нагревания угольной нити или вольфрама до очень высоких температур. Нагревание осуществляет электричество, проходящее через патрон на цоколь.

Стеклянная колба поверх нити нужна, чтобы раскаленный металл не окислялся в воздушной среде. Из колбы выкачивают весь воздух до образования вакуума, или добавляют инертных газов.

Прибор испускает свет потоком 10 Лм/Вт. Диапазон мощности у него определен границами в 25–150 Вт. Частые включения-выключения заставляют вольфрамовую нить изнашиваться и перегорать.

Галогеновые

Галогеновый светильник – это лампа накаливания, наполненная изнутри парами галогена. Устройство испускает поток света в 17–20 Лм/Вт. Галогенные светильники служат до 5000 часов, что значительно превосходит срок службы обычных ламп накаливания. Часто встречаются галогеновые лампочки со штырьками, линейного типа.

Энергосберегающие

Компактные лампы, испускающие люминисцентный свет. Энергосберегающие устройства, как это следует из названия, потребляют меньше энергии.

В то же время, они отдают света в 5 раз больше, чем обычные светильники. Их световая мощность составляет 50–70 Лм/Вт. Уровень мощности тока в витом люминисцентном светильнике на 20 Вт соответствует мощности в 100 Вт на стандартной лампе накаливания.

Витая, или спиралевидная форма, обеспечивает компактность изделия. Энергосберегающие устройства дают ровный «дневной» свет, благотворно влияющий на человека.

Светодиодные

Лампы светодиодного типа начали массово расходиться после 2010го. Диапазон мощности лежит в пределах от 4 до 15 Вт. Световой поток от светодиодов в среднем – 80-120 Лм/Вт. Как видно из этих чисел, светодиодные лампы совершили очередной шаг к меньшему энергопотреблению с большей отдачей.

Светодиодные устройства можно использовать в помещениях с высоким уровнем влажности, поскольку они являются относительно безопасными. В продаже есть модели, рассчитанные на низкое напряжение в 12-24 Вт.

В каких светильниках используется

Цоколь стандарта Е27 используется в самых распространенных типах осветительных приборов бытового и производственного назначения. Е14 существует для небольших приборов типа бра. Е40 используется как крепление на приборах уличного освещения и в прожекторах значительной мощности: 1000-2000 Вт.

Совместимость e27 с другими типоразмерами

Разъемное соединение Е27 является очень удобным, поскольку позволяет заменять детали и эффективно ремонтировать приборы. В домашних устройствах часто можно встретить другой тип цоколя – Е14, также называемый «миньоном» в силу его небольших размеров.

Если сложно быстро достать лампу с цоколем необходимого размера, или заменить патрон, можно соединить плохо совместимые детали при помощи специального адаптера. Такой адаптер послужит идеальным переходником, снимающим все проблемы по подключению.

Его единственный недостаток – он удлиняет лампочку, что может быть не очень удобно при использовании. Чрезмерно длинное устройство, сильно выдающееся из патрона, также может странно смотреться и нарушать эстетичность осветительного прибора.

Существует великое множество разновидностей переходников с цоколя на цоколь. Выбрать и заказать переходник можно в любом магазине осветительной техники, на птичьем рынке или на китайском сайте. В этой сфере можно обратить внимание на такие бренды, как Ecola Base, OBI, Космос. К примеру, Ecola base выпускает адаптеры для перехода с цоколя G9 на E27, адаптер для E27 на E14, двойной переходник с E14 на 2хE27, и многие другие виды подобных устройств.

Заменить цоколь на лампе можно самостоятельно. Для этого понадобится отвертка, паяльный инструмент, умение работать руками и соблюдение правил безопасности. Цоколь закреплен на лампочке при помощи керновки.

Обратите внимание, что все контакты надлежит перепаивать с большим тщанием и повышенной внимательностью. Неосторожность и невнимательность могут привести к пожару, порче имущества и ущербу для здоровья.

При наличии соответствующей сноровки, можно менять цоколи и на других типоразмерах лампочек. Главное в этом деле – соблюдать технику безопасности. Однако в большинстве случаев, дешевле и проще будет купить в магазине лампочку нужного размера или адаптер к ней.

Лампочка с типом цоколя Е27 удобна в эксплуатации, и ее легко найти в продаже. Скорее всего, устройства именно этого типоразмера установлены в осветительных приборах вашего дома. В быту чаще всего приходится сталкиваться с цоколем Е27, поэтому информация об изделиях с данной маркировкой может оказаться очень полезной.

Предыдущая

Цоколи и патроныКак правильно подключить патрон для лампочки к проводам на потолке

особенности и типы, отличие от Е14 миньон, в каких приборах применяется

Эдисон-цоколь (ЭЦ) — стандартное гнездо для лампочек. Он был разработан Томасом Эдисоном и получил лицензию в 1909 году под торговой маркой Mazda. Обычно лампы имеют правые резьбовые металлические основания (колпачки), которые вставляются в соответствующие резьбовые гнезда (держатели ламп). Для светильников, питаемых от переменного тока, нить подключается к нейтрали, а контакт на нижнем конце основания подключается к сети.

• История происхождения
• Типы цоколей
• Другие виды использования
• Применение в приборах

История происхождения

Ранние производители ламп в США использовали разные и несовместимые базы. В Thomson-Houston Electric Company использовалась резьбовая шпилька в нижней части гнезда и плоское контактное кольцо. База Sawyer-Mann или Westinghouse использовала пружинный клип, действующий на канавки в основании луковицы, и контактный штифт в нижней части. Примерно к 1908 году база Эдисона была наиболее распространена в США, а остальные начали исчезать из употребления.

В ответ на патент Эдисона Реджинальд Фессенден изобрел двухконтактный разъем для Всемирной выставки 1893 года. Другие основания цоколей включают байонетную опору и основание клина.

В большей части мира винты Эдисона вытеснили другие типы гнезд для общего освещения. В первые дни электрификации винты Эдисона были единственным стандартным разъемом, а приборы, были подключены к сети переменного тока через световые разъемы. Сегодня винтовые разъемы Эдисон соответствуют международным стандартам.

Типы цоколей

Спецификации для всех типов крепления определены в следующих публикациях Американского национального института стандартов (ANSI) и Международной электротехнической комиссии (IEC):

• Колпаки — ANSI C81.61 и IEC 60061−1.
• Держатели — ANSI C81.62 и IEC 60061−2.
• Датчики (для обеспечения взаимозаменяемости) — ANSI C81.63 и IEC 60061−3.
• Руководящие принципы для электрических ламповых балок, люминесцентных ламп и датчиков — ANSI C81. 64 и IEC 60061−4.

Как правило, эти два стандарта гармонизированы, хотя несколько типов винтовых креплений все еще определены

только в одном стандарте. В обозначении «Exx» «E» обозначает «Edison», а «xx» обозначает диаметр в миллиметрах, измеренный по пикам резьбы на основании, например, E12 имеет диаметр 12 мм.

Существуют четыре широко используемые группы размеров цоколей ламп:

• Канделябра: E12 Северная Америка, E11 в Европе.
• Промежуточное: E17 Северная Америка, E14 (или цоколь миньон, ES, SES) в Европе.
• Средний или стандартный: E26 (MES) в Северной Америке, E27 (ES) в Европе.
• Могул: E39 Северная Америка, E40 (Голиаф ES) в Европе.

Цоколь E26 и E27 обычно взаимозаменяемы, как и E39 и E40, поскольку разница в диаметре резьбы составляет всего 1 мм. E11 и E12 не являются взаимозаменяемыми. Для некоторых конкретных применений доступны другие полустандартные резьбы.

Большая база E39 «Могул» и E40 «Голиаф» используется в уличных фонарях и высокомощных светильниках (например, в трехфазном режиме на 100/300/300 Вт).

В зонах, следующих за Национальным электрическим кодексом США, светильники общего назначения мощностью более 300 Вт не могут использовать основание E26 и вместо этого должны использовать основание E39, то устройства мощностью 300 Вт могут использовать любую из них.

Светильники среднего размера (MES) для 12 V также выпускаются для транспортных средств. Ранее знаки экстренного выхода также использовали промежуточную базу, но правила США и Канады теперь требуют долговечные и энергосберегающие светодиоды. Средние винтовые основания не должны выдерживать ток более 25 ампер.

Основания E29 «Admedium» используются для специальных применений, например, для ламп с ультрафиолетовым излучением. В странах, которые используют 220−240 вольт переменного тока для внутреннего использования, стандартный е27 цоколь и небольшой е14 цоколь — наиболее распространенные размеры винтовых креплений, они распространены во всей континентальной Европе и Китае.

В 120-вольтовой Северной Америке, 100-вольтовой Японии и Тайване, стандартный размер для светильников общего назначения — E26. E12 обычно используется для изготовления канделябра. E17 также иногда используется, в небольших настольных лампах, а иногда и на новых потолочных вентиляторах. Рождественские огни используют различные размеры оснований E17 для ламп C9, E12 для ламп C7, E10 для многолетних серийных C6-ламповых наборов в США и совершенно другую клиновую основу для мини-светильников T13/4. В течение короткого времени эти мини-светильники были изготовлены с использованием винтовых оснований E5.

Крошечный размер E5 или E5.5 используется только для сверхнизких напряжений, таких как внутреннее освещение

для зданий, и модельные транспортные средства, такие как модельные поезда. Их часто называют «гороховыми луковицами», потому что они имеют форму глобуса, но обычно они напоминают мини-рождественские луковицы или крупные «зерновые пшеничные» луковицы.

Лампочки E10 являются обычными для фонарей с батарейным питанием, как и байонетные крепления (хотя они обычно удерживаются с круглым фланцем, расположенным там, где основание соответствует лампе). База E11 иногда используется для галогенных светильников мощностью 50/75/100 Вт в Северной Америке, где она называется «мини-банок».

Большинство винтов Edison имеют правые резьбы (лампа поворачивается по часовой стрелке для затягивания), но иногда используются винты с левой резьбой, обычно для нестандартного напряжения или мощности. Это предотвращает использование неправильной лампы, которая может привести к повреждению. Общественные места, такие как вокзалы и метро, используют лампочки с левой резьбой, чтобы препятствовать краже ламп для использования в обычных светильниках.

Другие виды использования

В качестве выходного отверстия (например, для тостеров) использовалось винтовое гнездо Edison, когда электросети все еще использовались главным образом для освещения, и до того, как сетевые розетки стали обычным явлением.

В Северной Америке плавкие предохранители использовались в зданиях, подключенных до 1960 года. Эти базовые предохранители Эдисона ввинчивались в гнездо для предохранителей, подобное лампам накаливания Edison.

В некоторых адаптерах для настенных розеток используется винт Edison, позволяющий розетке стать незаземленной (например, для установки рождественских огней временно через крыльцо) или для создания переключателя с двумя выходами или для его размыкания для двух ламп. Другой адаптер может сделать стенную розетку в держатель лампы (гнездо лампы).

Были изготовлены различные другие аксессуары, в том числе детектор дыма, который заряжается в течение нескольких часов и длится несколько дней или недель после этого, и все еще позволяет подключенной лампочке работать нормально. Там также была электроника, которая прилипала к концу основания винта и позволяла приподнятой лампе мигать, например, чтобы привлечь внимание прибывающих гостей или аварийных транспортных средств.

Применение в приборах

Трехфазные лампы имеют суффикс d для обозначения двойных контактов, обычно E26d или E27d, редко E39d. Второй контакт используется для нижней нити накаливания внутри устройства. Этот дополнительный контакт — кольцо, расположенное вокруг основного контакта. В отличие от байонетных гнезд, трехсторонние и обычные лампы взаимозаменяемы.

Маленький винт Edison имеет девять нитей на дюйм или около 2,8 мм на резьбу. Средний винт Edison имеет семь нитей на дюйм или около 3,6 мм на резьбу. В США закон об энергетической независимости и безопасности 2007 года для повышения энергоэффективности применяется только к среднему винту Эдисона, все остальные считаются «специальными» лампами.

Диазонд-предохранители DII используют одну и ту же резьбу E27 в качестве стандартных ламп 230 В, но имеют более длинное тело и не могут быть ввинчены в держатель лампы (гнездо). Основание лампы слишком короткое для контакта с нижней клеммой держателя предохранителя. Однако возможно ввинтить держатель предохранителя DII без предохранителя в держателе лампы типа цоколя E27.

Ряд недостатков основания винтов по сравнению с байонетным креплением:

• ​ Металлический винт сам образует один из контактов для цепи. Если система освещения неправильно подключена или лампа подключена к неполярной розетке, металлический винт может стать подвижным что представляет опасность поражения электрическим током всех, кто пытается заменить лампу.
• Возможно чрезмерное закручивание винта, рискуя сломать лампу или отделение стекла от металлического основания и оставить основание в гнезде, особенно при последующем попытке отвинтить его.
• Если лампа ослабевает в розетке из-за вибрации или подтягивания, она может потерять контакт с центральным контактом и прекратить работу, пока она не затянется. Байонетный тип устойчив к вибрации и значительно реже становиться свободным.
• Поскольку металлическая резьба несет ток, любая дуга может замять нить.
• Ввинчивание и отвинчивание лампы прикладывают больше усилий к стеклянному конверту.
• При фиксации чего-либо с подключенным кабелем, тот будет скручиваться при повороте винта.

Ряд преимуществ этих оснований:

• Винтовые основания более подходят для ламп малого размера.
• Лампочка, полностью ввинченная в дом, более надежно, чем лампочка с байонетным креплением.
• Влага и мусор менее подвержены контактам с винтовой базой.
• Пружинные контакты не нужны на винтовых базовых лампах (натяжение пружины должно не только обеспечивают хороший контакт, но также должны надежно удерживать лампу в байонете).

Типы цоколей ламп освещения постоянно совершенствуются. Покупая светильник или выбирая лампочку для него, необходимо обращать внимание на цоколь, используемый в светильнике.

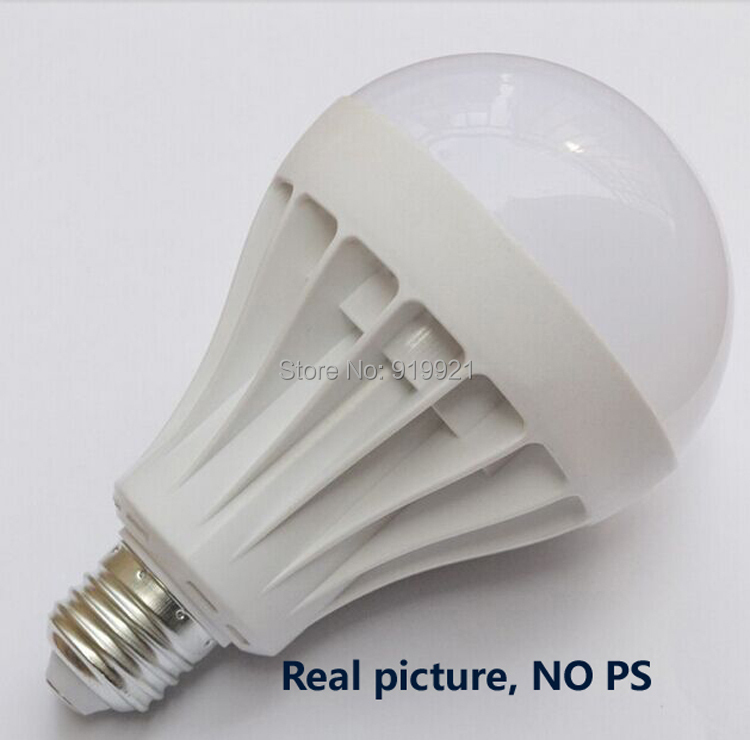

Светодиодные лампы E27: технические характеристики

Применение светодиодов повсеместно приобретает все большую популярность. Одной из наиболее востребованных является светодиодная лампа е27, технические характеристики которой во многом предопределяют ее выбор. Свое название эта лампа получила по наименованию цоколя е27. Подобный резьбовой цоколь встречается и у обычных ламп накаливания. Е27 является общепринятым стандартом для люстр на территории постсоветского пространства.

В отличие от простых ламп накаливания, светодиодные имеют электронные компоненты, диодные выпрямители, конденсаторы. Отдельные модификации выполнены с датчиком движения. Есть также и светодиодные источники света, управляемые при помощи дистанционного пульта.

Несомненно, светодиоды обладают более широким спектром характеристик, чем их предшественники — обычные лампы накаливания и люминесцентные.

Основными техническими характеристиками светодиодных ламп являются:

• поток света,
• потребляемая суммарная мощность,
• тип цоколя,
• цветовая температура,
• диапазон температур рабочей среды,
• период эксплуатации,
• коэффициент пульсации,
• напряжение питания,
• размеры и особенности корпуса.

Световой поток

Одной из наиболее важных характеристик е27 является световой поток. Это мощность излучения света. Данный параметр измеряется в Люменах (Лм). Интенсивность освещения зависит именно от него. Характеризуя источники света с нитью накаливания, световой поток, как правило, используется редко. Их мощность принято измерять в Ваттах.

У светодиодных аналогов отношение светового потока к мощности, потребляемой этим прибором, отражает их экономичность или эффективность. Измеряется она в Лм/Вт. Благодаря световому потоку можно подобрать светодиодный аналог обычной лампе накаливания.

Потребляемая мощность

Эта техническая характеристика играет важную роль при расчете общего потребления освещения на определенном пространстве. Общее суммарное потребление энергии складывается из потребления светодиодов и драйвера.

Читайте также:

Расчет мощности светодиодной ленты на метр

Однако точно определить яркость или мощность светового потока по значению потребляемой мощности не представляется возможным. Тем более что потребление энергии, одинаковыми по мощности, фирменными источниками света и светодиодами китайского производства может иметь существенное различие.

Тип цоколя

Эта техническая характеристика также является одной из основных. Наряду с самым распространенным е27, встречается е14. Такой размер применяется в холодильниках и микроволновых печах.

Существуют также цоколи типа GU. Цифры маркировки обозначают расстояние в мм между контактами. Цоколи типа G широко используются для переоборудования люминесцентных источников света. Фактически они предназначены для их полноценной замены. Из таких светильников убирают пускорегулирующую начинку, а корпус используется прежний.

Самым крупным цоколем является е40. Светильники с таким цоколем успешно применяют для освещения улиц, больших помещений на производстве.

Цветовой оттенок

Светодиодные источники отличаются от обычных ламп накаливания оттенком излучаемого света. Этот оттенок имеет достаточно широкий диапазон в зависимости от температуры, измеряемой в Кельвинах. Однако можно выделить три основных вида цветовых оттенков:

• теплый белый свет, соответствующий температуре 2700 град. Кельвина,
• естественный белый цвет, соответствующий температуре 4200 град. Кельвина,
• белый цвет, имеющий голубоватый оттенок и соответствующий температуре 6400 град. Кельвина.

Диапазон температур рабочей среды

Это диапазон температур, при котором обеспечена нормальная работа изделия. Приобретая светодиоды, надо обязательно обращать внимание на данную характеристику. Их электрические, энергетические, колометрические параметры напрямую зависят от температуры окружающей среды.

Для большинства подобных источников света такая температура находится в диапазоне от — 40 до + 40 градусов Цельсия.

Период эксплуатации

Срок службы светодиодных ламп составляет как минимум несколько десятков тысяч часов. Следует различать эффективный срок службы от полного. Эффективный — это когда световой поток снизится на 30% от первоначального. Полный — это максимальный период работы источника света. Поэтому, когда свет сильно потускнеет, лампу следует заменить.

Количество включений и выключений не влияет на срок службы, поскольку для таких ламп установленный драйвер питает светодиоды током с одним и тем же значением.

Читайте также:

Почему мигает светодиодная лампа и как устранить неполадки

Коэффициент пульсации

Пульсация — это частота мерцания света. Коэффициент пульсации источников света полностью повторяет  коэффициент пульсации источника питания.

При питании постоянным током, световой поток будет постоянным, а значит, таким будет и коэффициент пульсации. Однако в бытовых условиях постоянного напряжения нет. В зависимости от схемы, по которой питаются светодиоды, их коэффициент пульсации находится внутри диапазона от 1 до 30%.

Напряжение питания

Различают питание 12 и 220В. Оно может быть постоянным и переменным. Для работы с напряжением 220В схема включения предполагает наличие драйвера. Он помогает сгладить скачки напряжения, а также сгладить пульсацию.

Приобретая светодиодную лампу у продавца, следует обязательно узнать ее схему питания.

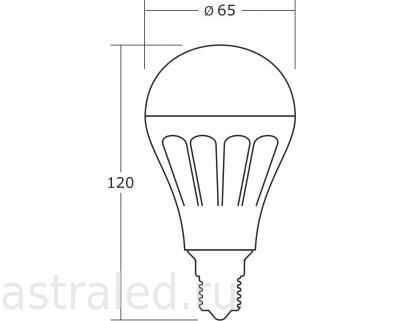

Размеры и особенности корпуса

Размеры корпуса необходимо сопоставлять с аналогами, в которых присутствует нить накала. Корпус светодиодных источников может не содержать герметичных колб, газовой среды. Это является их особенностью.

Колба такого устройства выполнена из поликарбоната или стекла. Последние модели содержат керамику из нитрида алюминия.

При расчете необходимого освещения для определенной площади прежде всего учитываются такие параметры светодиодов, как яркость, освещенность, сила света. Освещенность среди них является самой важной и зависит от величины светового потока.

Светодиодные источники постепенно вытесняют популярные до этого люминесцентные аналоги. Хотя стоимость светодиодов остается высокой, они обладают большим спектром достоинств, позволяющих отдать им предпочтение при обустройстве освещения любого помещения.

Цоколь Е27 и Е14 отличие и общие черты: описание, технические характеристики

Главная » Компоненты

На чтение 7 мин Просмотров 1.7к. Опубликовано 20.02.2021 Обновлено 20.02.2021

Содержание

1. Особенности цоколей Е27 и Е14
2. Для каких типов ламп подходят цоколи E27 и E14
3. Преимущества и недостатки цоколей E27 и E14
4. В чём отличие цоколя E27 от E14
5. Какие общие черты у цоколей E27 и E14

В продаже можно встретить лампочки разного типа. Чаще всего встречаются цоколь Е14 и Е27 – разница между ними для многих не очевидна. Но если ошибиться при выборе, придется менять лампочки или патроны в светильниках. Поэтому проще разобраться в особенностях этих вариантов заранее, чтобы подобрать лучшее решение для своего дома.

Особенности цоколей Е27 и Е14

Чаще всего в продаже встречаются винтовые и штыревые цоколи, отличающиеся креплением ламп. Рассматриваемые в обзоре варианты относятся к одному типу. Он обозначается буквой «Е» (сокращенное от «Edison Screw type») и называется цоколь Эдисона, так как именно он запатентовал данную конструкцию в начале 20-го века.

Конструкция стандартной лампы накала.

Эту разновидность отличает то, что лампочки вкручиваются в патрон по специальной резьбе, которая обеспечивает надежную фиксацию источника света. Основные особенности таковы:

1. Напряжение подается через центральный контакт, расположенный на конце тыльной части. В патроне есть пружинный элемент, который надежно прижимается к поверхности и обеспечивает передачу тока с минимально возможной степенью нагрева.
2. Нулевой провод присоединяется сбоку и подается на резьбовую часть. Такая система обеспечивает безопасность конструкции и исключает поражение человека током при замене лампочки.
3. Изделия всегда изготавливаются из металла. Что касается патронов, они могут быть керамическими, карболитовыми и пластиковыми. Каждое из решений имеет свои плюсы и минусы, но именно керамика считается самой надежной и служит в разы дольше.
4. Шаг резьбы одинаков у обоих вариантов. Она стандартная независимо от типа конструкции и ее диаметра.

Обе разновидности рассчитаны на напряжение не выше 250 В. Поэтому основным направлением их использования является бытовое освещение. Это могут быть светильники любого типа, декоративная подсветка или уличное освещение. Но для наружного применения подбираются модели фонарей с повышенной степенью защиты от влаги.

Для каких типов ламп подходят цоколи E27 и E14

Различные типы ламп с цоколем Е14.

Проще всего рассмотреть основные варианты источников света и увидеть различия по их применяемости с разными цоколями. Тут все достаточно просто, разобраться можно быстро:

1. Лампы накаливания чаще всего выпускаются с цоколем Е27, это традиционное решение. Они могут иметь мощность до 200 Вт и применяются в любых типах оборудования. Что касается варианта Е14, в него можно ставить только лампочки с нитью накала мощностью не выше 60 Вт.
2. Люминесцентное оборудование может применяться с цоколями двух типов без каких-либо ограничений. Энергопотребление у этого типа невысокое, поэтому он подходит под разное оборудование. Но при этом есть ограничения по конфигурации, так как светящаяся часть достаточно объемная.
3. Галогенные варианты имеют схожую конструкцию с лампами накала. Но в сравнении с ними обладают большей яркостью и позволяют добиться лучшего качества освещения. Выпускаются под разные патроны, поэтому можно подобрать подходящее решение под любой из видов.
4. Светодиодные лампочки самые экономичные на сегодня. Они выпускаются с двумя типами цоколей и почти не отличаются по рабочим параметрам. При этом диодное оборудование не греется при работе, что продлевает срок службы патронов.

У каждого из вариантов есть плюсы и минусы, которые стоит учитывать при выборе люстры или другого осветительного оборудования. Основные достоинства таковы:

1. Цоколь Е27 больше всего распространен в нашей стране. Лампочку такого типа можно купить в любом хозяйственном и многих продовольственных магазине. Такой вариант есть даже в самых отдаленных деревнях, он прост в использовании и безопасен. А цена на подобные изделия самая низкая из всех.
2. Вариант Е14 встречается в большинстве современных светильников, изготовленных за рубежом. Он не так распространен у нас, но у него есть один большой плюс. Можно купить переходник и тогда лампочку с цоколем Е14 можно вкручивать в патрон Е27, что очень удобно.

Лампочку с цоколем Е27 можно найти практически везде.

Из недостатков стоит выделить, что обе разновидности при перегреве могут прикипеть к патрону и замена лампочки вызовет большие трудности. Со временем центральный контакт теряет упругость и его нужно подгибать для надежного прижима.

В чём отличие цоколя E27 от E14

Наглядное сравнение двух разновидностей.

Отличить один вариант от другого просто, так как размеры у них разные:

1. Вариант Е27 имеет диаметр резьбовой части 27 мм. Ее высота точно такая же и составляет 27 мм. По сути, это самая обычная лампочка, хорошо знакомая практически всем.
2. Цоколь Е14 по диаметру намного меньше – 14 мм. То есть, числовое обозначение подсказывает размер элемента, что очень удобно.

Еще одним отличием можно считать меньшую мощность лампочек с цоколями Е14. Они не предназначены для высоких нагрузок, оптимальным решением будут маломощные светодиодные или люминесцентные лампы. То есть, если разбирать цоколь Е27 и Е14 – отличие заключается только в диаметре, все остальное аналогично.

Основная разница заключается в размере.

Какие общие черты у цоколей E27 и E14

Если разбирать общие признаки, в первую очередь стоит отметить, что оба варианта относятся к одному типу – резьбовые патроны. В них использована резьба Эдисона, причем шаг на ней одинаков независимо от диаметра.

Стоит отметить одинаковую высоту резьбы – 27 мм. Это стандарт, которого придерживаются все производители. Устройство ламп также абсолютно одинаковое, различается разве что размер и конфигурация стеклянной колбы. Если в лампах накаливания она всегда прозрачная, то в светодиодных модификациях чаще матовая для более эффективного рассеивания света.

Отличить цоколь Е14 от Е27 несложно, для этого не нужно быть электриком. Разница в диаметре видна на глаз, поэтому никакие измерения не нужны. При этом надо помнить, что лампы Е14 можно поставить в патрон Е27 через переходник, а вот наоборот сделать не получится.

Оцените автора

( 4 оценки, среднее 5 из 5 )

Светодиодная лампа цоколь E27 — CLEVERLIGHT

Фильтр товаров

Показ 1 — 24 из 37 товаров

Сортировать по —Цена, по возрастаниюЦена, по убываниюПо названию товара, от А до ЯПо наличиюАртикул, по возрастанию

Показать 2448

• Лампа E27, 3Вт, 220В, матовый шар LDBL05

  39руб 79В наличии

  В наличии

  Цвет свечения :  Белый (5600K)

  Мощность: 3Вт Цоколь: Е27  Напряжение: 220В  Размер:Ø45×77 мм

• Лампа светодиодная E27-3W LDBL17

  44руб 432В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/6 pcs  Мощность:3W  Цоколь: E27  Световой поток:300Lm  Угол рассеивания: 180  Размер:Ø48x82mm

• Лампа светодиодная E27-5W, 220В, матовый шар LDBL07

  47руб 500В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/9 pcs  Мощность:5W  Цоколь: E27  Световой поток:450Lm  Угол рассеивания: 180  Размер:Ø53×86 мм

• Лампа светодиодная E27-4W HBR01

  53руб 366В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/12pcs  Мощность:4W  Цоколь: E27  Световой поток:480Lm  Угол рассеивания: 180  Размер:Ø48x82mm

• Лампа светодиодная E27, 7Вт, 220В, матовый шар LDBL09

  53руб 250В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/13 pcs  Мощность:7W  Цоколь: E27  Световой поток:650Lm  Угол рассеивания: 180  Размер:Ø61×95 mm

• Лампа светодиодная E27-5W LDBL19

  59руб 607В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/10 pcs  Мощность:5W  Цоколь: E27  Световой поток:500Lm  Угол рассеивания: 180  Размер:Ø56x96mm

• Лампа светодиодная Е27, 9Вт, 220В, матовый шар LDBL11

  60руб 248В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/15 pcs  Мощность:9W  Цоколь: E27  Световой поток:810Lm  Угол рассеивания: 180  Размер: Ø69×104 mm

• Лампа светодиодная E27-7W LDBL21

  67руб 286В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/14 pcs  Мощность:7W  Цоколь: E27  Световой поток:700Lm  Угол рассеивания: 180  Размер: Ø64x112mm

• Лампа светодиодная E27, 12Вт, 220В, матовый шар LDBL13

  68рубНет в наличии

  Нет в наличии

  Тип:SMD 5630/20 pcs  Мощность:12W  Цоколь: E27  Световой поток:1050Lm  Угол рассеивания: 180  Размер: Ø77x113mm

• Лампа светодиодная E27-9W LDBL23

  74руб 180В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/16 pcs  Мощность:9W  Цоколь: E27  Световой поток:900Lm  Угол рассеивания: 180  Размер:Ø72x124mm

• Лампа светодиодная свеча Е27, 5Вт, 220В LDBL01

  74рубНет в наличии

  Нет в наличии

  Тип: SMD 5630/10 pcs Мощность: 5W.   Цоколь: E27  Световой поток: 450Lm Развмер:Ø38×109

• Лампа светодиодная E27-6W HBR03

  76руб 283В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/16pcs  Мощность:6W  Цоколь: E27  Световой поток:650Lm  Угол рассеивания: 180  Размер:Ø56x96mm

• Лампа светодиодная свеча прямая матовая E27, 7Вт, 220В LDBL041

  78руб 213В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый 5500-6000K

  Тип:SMD 5630/12 pcs  Мощность:7W  Цоколь: E27  Световой поток:540Lm  Угол рассеивания: 180  Размер:Ø38×120

• Лампа светодиодная свеча фигурная E27, 7Вт, 220В, матовая LDBL03

  80руб 76В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый 5500-6000K

  Тип:SMD 5630/12 pcs  Мощность:7W  Цоколь: E27  Световой поток:540Lm  Угол рассеивания: 180  Размер:Ø38×120

• Лампа светодиодная E27-12W LDBL25

  81руб 102В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/18pcs  Мощность:12W  Цоколь: E27  Световой поток:1000Lm  Угол рассеивания: 180  Размер:Ø77x125mm

• Лампа светодиодная E27-9W HBR05

  89руб 315В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/22pcs  Мощность:9W  Цоколь: E27  Световой поток:950Lm  Угол рассеивания: 180  Размер:Ø72x124mm

• Лампа светодиодная свеча прямая прозрачная E27, 9Вт, 220В LDBL043CL

  89руб 46В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый дневной 6500К

  Тип:SMD 2835 Мощность:9W  Цоколь: E27  Световой поток:740Lm  Угол рассеивания: 180  Размер:Ø38×120

• Лампа светодиодная свеча прямая матовая E27, 9Вт, 220В LDBL043

  89руб 61В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый 5500-6000K

  Тип:SMD 2835 Мощность:9W  Цоколь: E27  Световой поток:740Lm  Угол рассеивания: 180  Размер:Ø38×120

• Лампа светодиодная Е27, 15Вт, 220В, матовый шар LDBL15

  94руб 131В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/24 pcs  Мощность:15W  Цоколь: E27  Световой поток:800Lm  Угол рассеивания: 180  Размер: Ø85x120mm

• Лампа светодиодная E27-12W HBR07

  106руб 165В наличии

  В наличии

  Цвет свечения :  Белый теплый 3000-3500K  Белый (5600K)

  Тип:SMD 5630/28pcs  Мощность:12W  Цоколь: E27  Световой поток:1200Lm  Угол рассеивания: 180  Размер:Ø77×125мм

• Лампа светодиодная COB форма U 5Ватт ZCO1

  135руб 84В наличии

  В наличии

  Цвет свечения :  Белый (5600K)

  Мощность:5W  Цоколь: E27  Световой поток:425Lm  Угол рассеивания: 360° Размер:35*110мм.

• Лампа светодиодная COB форма U 7Ватт ZCO2

  149руб 77В наличии

  В наличии

  Цвет свечения :  Белый (5600K)

  Мощность:7W  Цоколь: E27  Световой поток:600Lm  Угол рассеивания: 360° Размер:43*115мм.

• Лампа светодиодная COB форма спираль 5 Ватт LCBS01

  164руб 50В наличии

  В наличии

  Цвет свечения :  Белый (5600K)

  Мощность:5W  Цоколь: E27  Световой поток:425Lm  Угол рассеивания: 360° Размер:43*105мм.

• Лампа светодиодная COB форма U 9Ватт ZCO3

  172рубНет в наличии

  Нет в наличии

  Мощность:9W  Цоколь: E27  Световой поток:760Lm  Угол рассеивания: 360° Размер:43*135мм.

Показ 1 — 24 из 37 товаров

• Список товаров
  • Список товаровВсе товары
    • DMX / SPI — Светодиодные трубки
    • Аварийное освещение
    • Автомобильный свет
    • Белт-лайт
    • Выключатели и розетки
    • Гирлянды и украшения
    • Дюралайт светодиодный
    • Инструмент и расходники для монтажа
    • Источники питания
    • Коннекторы, провода, крепеж
    • Лампочки
    • Лента светодиодная (LED)
    • Линейки светодиодные
    • Модули светодиодные
    • Наборы светодиодные
    • Неон гибкий светодиодный (led)
    • Новогодний декор
    • Оптоволоконный световой кабель
    • Прожекторы светодиодные (LED)
    • Профиль для светодиодной ленты
    • Светильники и люстры
    • Светодиодное архитектурное освещение
    • Удлинители электрические
    • Управление светом
    • Управляемые гибкие панели
    • Фито освещение для растений
    • Фонари светодиодные
    • Bluetooth колонка
    • Монетницы — кошельки
    • Замки биометрические
    • Набор подсветки Аmbilight для ТВ и монитора
    • Подводное освещение
    • Освещение на солнечной батарее
• Лента светодиодная
  • Светодиодная лента RGB многоцветная
    • IP20-IP33 открытая RGB лента
    • IP65
    • RGB — IP67
    • IP68
    • RGB Лента — 5 В
    • RGB Лента — 12 В
    • RGB Лента — 24 В
    • RGB Лента — 220 В
    • RGB Лента — на батарейках
  • Светодиодная лента 220 вольт
    • Комплектующие для ленты 220 вольт
    • Светодиодная лента 220 вольт
    • SMD3528-220В
    • SMD5050-220В
    • SMD5730-220В
    • SMD2835-220В
    • SMD3014-220В
    • Mix white (3-цветная лента)
    • SMD 3038-220
  • Светодиодная лента 24 вольта
    • Одноцветная 2-PIN — Лента 24 В
    • RGB 4-PIN — Лента 24 В
    • Термолента — 2835 24 В
  • Светодиодная лента 12 вольт
    • 3528,2835 — 12 вольт (одноцветная)
    • 5050, 5630 — 12 вольт (одноцветная)
    • 3014 — 12 вольт (одноцветная)
  • Светодиодная лента 5 Вольт
    • Одноцветная — Лента 5 В
    • RGB — Лента 5 В
  • Сверхяркая светодиодная лента «ЛЮКС»
  • RGBW — Светодиодная лента MIX
  • MIX White
  • SMD 2835
    • IP20-33
    • IP65
    • IP67
    • IP68
  • SMD 3014
    • IP20-33
    • IP67
  • SMD 3528
    • IP20-33
    • IP65
    • IP67
  • SMD 5050
    • IP20-IP33
    • IP65
    • IP68
    • IP67
  • SMD 5054 (ПОВЫШЕННОЙ ЯРКОСТИ)
    • IP33
  • SMD 5630-5730
    • IP20-33
    • IP65
    • IP67
  • Термостойкая светодиодная лента
    • Акция! — Отрезки светодиодной Термо ленты
    • Термолента 120 диодов
    • Термолента 180 диодов
    • Термостойкая лента RGB ,RGBW, RGBWW
    • Термостойская лента с диодами COB
  • Узкая светодиодная лента 5mm
  • Фито лента (светодиодная фитолента для растений)
  • (ZIGZAG 3D) светодиодная лента
  • Программируемая SPI — DMX (RGB)
    • WS 2811, 2812, 2815 IC
    • 6803 (DMX)
    • 9 каналов
    • Бегущие огни
  • Комплекты светодиодной ленты
    • Наборы LED подсветки от USB порта
    • Наборы интеллектуальной LED подстветки с датчиком движения
    • Наборы для освещения растений (фито)
  • Светодиодные ленты «Дизайн ЛЮКС»
  • Остатки и отрезки ленты
    • Отрезки термостойкой ленты
  • Светодиодная лента на батарейках
  • Неоновая лента
  • Широкая сверхмощная светодиодная лента
  • RGB+CCT
  • Светодиодная лента COB
• Прожекторы
  • Прожекторы 12-24 Вольт
    • Прожекторы повышенной яркости — 12 вольт
    • Люкс серия
    • Стандарт серия
    • Про серия
  • Прожекторы 220 вольт
  • Прожекторы COB
  • Прожекторы многодиодные — SMD
  • Прожекторы сверхяркие
    • SMD — «Лайт»
    • SMD — «Премиум»
    • COB — «Премиум»
    • Миниатюрные — «Премиум»
  • Прожекторы с датчиком движения
  • Прожекторы с солнечной панелью
  • Прожекторы переносные с аккумулятором
  • Прожекторы с линзой
  • Прожекторы с креплением на столб
    • Лайт серия
    • Люкс серия
    • Про серия
    • Модульные прожекторы
  • Прожекторы RGB (мультиколор)
    • Стандарт серия
    • Слимм серия
  • Линейный прожектор
  • Миниатюрные — прожекторы
  • Модульные — Прожекторы сборные
    • Кронштейн для крепления модульного прожектора
  • Многодиодные SMD серия light solution (лайт солюшн)
  • Облегченные Универсальные — прожекторы
  • Тонкие прожекторы (SLIM)
  • SMD серия «Компакт»
• Наши покупатели
• Светильники
  • Встраиваемые и врезные светильники
    • Встраимовые светильники гипсовые GU5. 3
    • Врезные светильники в алюминиевом корпусе.
    • C контурной подсветкой (SOL)
    • Врезные светильники в пластиковом корпусе
  • Декоративные настенные светильники
  • Линейные светодиодные светильники
    • Линейные светильники серии Люкс-Лайт D
    • Линейные светильники серии Люкс-Лайт S
    • Фасадные линейные светильники
    • Фито линейные светильники для растений
    • Линейные светильники T8 (стыкуются между собой)
    • Линейные светильники «Стандарт»
    • Узкие линейные светильники
    • Линейные светильники T5 (стыкуются между собой)
    • Линейные светильники серии Люкс-Лайт W
    • Влагозащищенные линейные светильники IP65
    • С выключателем на взмах руки
  • Консольные светильники для установки на столб
    • «Кобра» серия
    • «Streetlight» серия
    • Модульные консольные светильники
  • Накладные светодиодные светильники
    • Светильники сфера
    • Светильники квадрат
    • Накладные светильники гипсовые GU5. 3
    • Влагозащищенные — IP65
  • Светильники ЖКХ
  • Светильники контурной подсветки «Тоннель»
  • Светодиодные панели
    • Светодиодные панели — Светильники встраиваемые и накладные
  • Светильники с выключателем на взмах руки
    • Акссесуары для светильников с выключателем от взмаха руки
  • Светильники на солнечной батарее
  • Светильники светодиодные с датчиками движения и освещенности
  • Cветильники настенные БРА
    • Декоративные светильники
  • Светильники точечные гипсовые GU5.3
  • Освещение для торговых и складских помещений
  • Точечные светодиодные светильники
  • Фасадные светодиодные светильники
    • Фасадные линейные светильники — Wall Washer Lght
  • Светильники трековые
  • Пыле-влаго-защищенные светильники
• для РастенийФИТО — ОСВЕЩЕНИЕ
• КонтроллерыRGB CCT SPI MIX

  КОНТРОЛЛЕРЫ ОСВЕЩЕНИЯ — УПРАВЛЕНИЯ СВЕТОДИОДАМИ

• Список категорий товаров
  • DMX / SPI — Светодиодные трубки
    • DMX — Светодиодные трубки
    • SPI — Светодиодные трубки
    • D формы — Светодиодные трубки
    • Круглой формы — Светодиодные трубки 360°
    • Трубки в алюминиевом корпусе
    • Аксессуары для подключения световых трубок
    • Трубки с аккумулятором
  • Аварийное освещение
  • Автомобильный свет
    • Лампы головного света (ближний, дальний)
    • Лампы в противотуманные фары (птф)
    • Сверхяркие авто лампы (ближний, дальний, птф)
    • Лампы в стоп-сигналы, повороты, габариты, задний ход, салонное освещение
    • Универсальные лампы и цоколи
    • Обманки (резисторы, декодеры)
    • h2
    • h4
    • h5
    • H7
    • H8
    • H9
    • h21
    • h23
    • h26
    • h37 (880, 881)
    • HB2/9003
    • HB1 (9004)
    • HB3 (9005)
    • HB4 (9006)
    • HB5 (9007)
    • 9012 (HIR2)
  • Белт-лайт
    • E27
    • G40
  • Выключатели и розетки
    • Беспроводные радио выключатели
    • Розетки
    • Подразетники
    • Выключатели
    • Умные розетки
  • Гирлянды и украшения
    • Белт Лайт
    • Гирлянды
    • Декоративные светильники
    • Ели искусственные
    • Светодиодный Дюралайт
    • Сосульки светодиодные
    • Новогодние украшение на ёлку
    • Светодиодные украшения 3D фигуры
  • Дюралайт светодиодный
    • Аксессуары для подключения Дюралайта
    • Дюралайт круглый
  • Инструмент и расходники для монтажа
    • Для пайки
    • Измерительное оборудование
    • Паяльники
    • Гидроизоляционные лаки
    • Клей
    • Отвертки
    • Скотч
    • Вспомогательное оборудование
    • Инструмент для зачистки и обрезки
    • Изоляционная лента
    • Термоусадочная трубка
  • Источники питания
    • Блоки питания в защитном кожухе
    • Блоки питания влагозащищенные
    • Блоки питания DC12V
    • Блоки питания DC5V
    • Блоки питания DC24V
    • Сетевые адаптеры
    • Узкие блоки питания
    • Батарейки, аккумуляторы, зарядные устройства
    • Дождестойкие блоки питания
    • Трансформаторы AC 220 / АС 24
  • Коннекторы, провода, крепеж
    • Аксессуары для гибкого неона
    • Аксессуары для термоленты
    • Аксессуары — SPI трубки
    • Аксессуары — DMX трубки
    • Гофра для кабеля
    • Для ленты 220 вольт
    • Коннекторы 8 мм — ленты 5-12 В. (3528, 2835, 3014)
    • Коннекторы 10 мм — ленты 5-12 В. (5050, 5630)
    • Коннекторы и соединители 4 pin, RGB ленты 5-12 В.
    • Коннекторы и соединители 5 pin, RGBW ленты 5-12 В.
    • Коннекторы и соединители 6 pin, RGB+ССT ленты 5-12-24 В
    • Провод и кабель
    • Разъемы / штекеры
    • Соединители кабеля
    • Сетевые вилки 220 вольт
    • ТЕРМОУСАДКА
    • Аксессуары для Дюралайта
    • Коннекторы для SPI
    • Влагостойкие коннеторы для светодиоднх лент 5-24В
  • Лампочки
    • Светодиодные лампы
    • Лампы Эдисона (ретро)
    • Комплектующие для ламп
    • Фито лампы для растений
    • Лампы аварийного освещения
  • Лента светодиодная (LED)
    • Светодиодная лента RGB многоцветная
    • Светодиодная лента 220 вольт
    • Светодиодная лента 24 вольта
    • Светодиодная лента 12 вольт
    • Светодиодная лента 5 Вольт
    • Сверхяркая светодиодная лента «ЛЮКС»
    • RGBW — Светодиодная лента MIX
    • MIX White
    • SMD 2835
    • SMD 3014
    • SMD 3528
    • SMD 5050
    • SMD 5054 (ПОВЫШЕННОЙ ЯРКОСТИ)
    • SMD 5630-5730
    • Термостойкая светодиодная лента
    • Узкая светодиодная лента 5mm
    • Фито лента (светодиодная фитолента для растений)
    • (ZIGZAG 3D) светодиодная лента
    • Программируемая SPI — DMX (RGB)
    • Комплекты светодиодной ленты
    • Светодиодные ленты «Дизайн ЛЮКС»
    • Остатки и отрезки ленты
    • Светодиодная лента на батарейках
    • Неоновая лента
    • Широкая сверхмощная светодиодная лента
    • RGB+CCT
    • Светодиодная лента COB
  • Линейки светодиодные
    • Линейки / Полоски — 12 Вольт
    • Линейки / Полоски — 220 Вольт
    • Линейки / Полоски — 4014
    • Линейки / Полоски — 5630
    • Линейки / Полоски 7020
    • Линейки / Полоски — 2835
    • Линейки / Полоски — 3014
    • Фито Линейки / Полоски — для растений
    • Линейки / Полоски — Узкие
  • Модули светодиодные
    • Модули 220 вольт
    • Модули с линзой
    • Модули многоцветные RGB
    • Линейные модули
    • Квадратные модули
    • Модули 1 диод
    • Модули 2 диода
    • Модули 3 диода
    • Модули 4 диода
    • Пиксельные модули
    • COB модули
  • Наборы светодиодные
    • Наборы LED подсветки от USB порта
    • Наборы интеллектуальной LED подстветки с датчиком движения
    • Комплекты «фито» для освещения растений
    • Наборы с лентой «Бегущая волна» (Бегущие огни), 2811, 2812, 6803
  • Неон гибкий светодиодный (led)
    • Светодиодный неон 220В
    • Светодиодная неон 12В
    • Неон круглый 360°
    • El провод электролюминесцентный — узкий декоративный неон
    • Аксессуары для гибкого неона
    • Контроллеры для подключения EL провода
    • Светодиодный неон 24В
    • Термостойкий неон (до 100°)
  • Новогодний декор
  • Оптоволоконный световой кабель
    • Источники света для оптоволоконного кабеля
    • Оптоволоконный световой кабель
    • Крепежные головки и концевые зажимы
    • Аналог Cariitti
  • Прожекторы светодиодные (LED)
    • Прожекторы 12-24 Вольт
    • Прожекторы 220 вольт
    • Прожекторы COB
    • Прожекторы многодиодные — SMD
    • Прожекторы сверхяркие
    • Прожекторы с датчиком движения
    • Прожекторы с солнечной панелью
    • Прожекторы переносные с аккумулятором
    • Прожекторы с линзой
    • Прожекторы с креплением на столб
    • Прожекторы RGB (мультиколор)
    • Линейный прожектор
    • Миниатюрные — прожекторы
    • Модульные — Прожекторы сборные
    • Многодиодные SMD серия light solution (лайт солюшн)
    • Облегченные Универсальные — прожекторы
    • Тонкие прожекторы (SLIM)
    • SMD серия «Компакт»
  • Профиль для светодиодной ленты
    • Алюминиевый профиль
    • Заглушки к профилю
    • Эран для профиля
    • Крепеж для профиля
    • Плинтус для светодиодной подсветки
  • Светильники и люстры
    • Люстры потолочные
    • Настенно-потолочные светильники
    • Светодиодные ночники
    • Настольные светильники
    • Освещение витрин
    • Трековые светильники
  • Светодиодное архитектурное освещение
    • Светильники контурной подсветки
    • Линейные фасадные светильники
    • Фасадные светильники
    • Светодиодные трубки управляемые SPI
    • Светящийся бордюр
  • Удлинители электрические
  • Управление светом
    • DMX — Системы управления светом
    • Усилители для светодиодов
    • Диммеры — регулятор мощности
    • Контроллеры освещения — управления светодиодами
    • Датчики движения
    • Беспроводные выключатели
    • Фотореле ( датчик освещенности )
    • Реле времени — таймеры включения
    • Датчики включения — взмах руки
    • Умные SMART розетки
    • Источники света для оптоволокна
  • Управляемые гибкие панели
  • Фито освещение для растений
    • Лента светодиодная (фито)
    • Комплекты фито ленты светодиодной+питание
    • Линейки фито светодиодные
    • Фито прожекторы для растений
    • Фито лампы светодиодные для растений
    • Светильники Фито
  • Фонари светодиодные
    • Многофункциональные аварийные фонари
    • Фонари на аккумуляторах
    • Фонари с датчиком движения
    • Фонари в форме выключателей
    • Фонари налобные
    • Фонари с магнитным креплением
    • Фонари с солнечной панелью
  • Bluetooth колонка
  • Монетницы — кошельки
  • Замки биометрические
  • Набор подсветки Аmbilight для ТВ и монитора
  • Подводное освещение
  • Освещение на солнечной батарее

Нет товаров

Определить Доставка

0руб Итого

Оформить заказ

был добавлен для сравнения.

был удален из сравнения.

Продолжить покупки Сравнение

Какие бывают цоколи у лампочек

Светодиодные лампы

Светодиодные лампы стремительно набирают популярность, поскольку они дают возможность в 20 раз снизить затраты на освещение (в сравнении с лампами накаливания), без ущерба его качеству. Кроме того, LED лампы имеют отличные эксплуатационные и прочностные характеристики.

E14 (LED)

Классические цоколи для миньона позволяют устанавливать LED-лампочки E14 любой формы. За счет превосходной светоотдачи, обеспечивается большая яркость, увеличивается площадь освещения, экономится электроэнергия.

Посмотреть в каталоге

E27 (LED)

LED лампы со стандартным цоколем E27 могут быть установлены в светильники общего назначения, вместо классических ламп накаливания. Отличаются ударопрочностью, экономичностью и повышенной безопасностью, ведь не содержат ртути и стекла.

Посмотреть в каталоге

GU5.3 (LED)

LED лампы с цоколем типа GU5. 3 идеально подходят для установки в точечный или встраиваемый светильник, подвесную и натяжную систему. При минимальном потреблении электроэнергии имеют мощный световой поток. Угол освещения составляет порядка 100–120 градусов, оснащены штыревым цоколем.

Посмотреть в каталоге

GU10 (LED)

Могут быть установлены в любой светильник, с цоколем с цоколем GU10. Свет таких ламп мягкий и сбалансированный. Имеют колоссальный службы ламп – на уровне 50000 часов. Не искажают природных цветов объектов, ввиду высокого индекса цветопередачи.

Посмотреть в каталоге

G4 (LED)

Светодиодные лампы G4 являются экономичным аналогом галогенным лампам. Имеют универсальную форму и небольшой размер, поэтому активно используются при создании освещения в жилых домах и квартирах, и подходят практически к любым осветительным приборам. Не греются во время работы.

Посмотреть в каталоге

G9 (LED)

Миниатюрные приборы, способные заменить традиционную лампу мощностью 50Вт в различных люстрах и светильниках. Широко применяют как для основного, так и для декоративного освещения. Безопасны и экологичны, обладают внушительным резервом включений/выключений.

Посмотреть в каталоге



E14 R50 (LED)

Имеют высокие технические характеристики и обеспечивают яркий направленный свет. Предназначены для основного и акцентного освещения. Применяются в спальных комнатах, кухнях, холлах и галереях. Имеют длительный срок службы и низкое потребление электричества.

Лампы Loft (Лампы Эдисона)

С распространением моды на ретро, лофт и индастриал в интерьерах стало популярно использовать ретро-лампочки. По внешнему виду они напоминают те самые лампочки, которые в 1910 году впервые создал Томас Эдисон.

Loft E14

Цоколь e14 часто применяется в небольших световых приборах в стиле Loft и Indusrial.

Посмотреть в каталоге

Loft E27

Лампочки с цоколем e27 применяются как в световых приборах (люстрах и светильниках) так и отдельно в качестве декоративного элемента.

Посмотреть в каталоге

Энергосберегающие лампы

Энергосберегающие лампы обладают очень высоким коэффициентом полезного действия. Их световая отдача примерно в 5 раз больше традиционных ламп накаливания. Также ЭСЛ имеют внушительный срок службы — около 10000 часов. Вместе это позволяет кардинально сократить расходы на электроэнергию.

E27, Е14 (ESL)

Энергосберегающие лампы с резьбовым цоколем традиционного размера. Подходят к большинству применяемых в быту патронов. Могут иметь различную форму и мощность светового потока.

E27, E14 (2U)

Энергосберегающие лампы малого размера. Маркировка 2U свидетельствует о том, что колба представляет собой две U-образные люминесцентные трубки. Поставляются с двумя типоразмерами цоколя: 14 и 27 мм.

G23

Лампа G23 имеет изогнутую форму колбы и представляет собой трубку, сложенную вдвое. Оснащена односторонним штырьковым 2-пиновым цоколем, а также стартером и конденсатором для подавления электромагнитных помех. Благодаря небольшим размерам, имеет широкую область применения.

G24

Лампочки G24 состоят из 4-х U-образных люминесцентных трубок, и обладают большей мощностью, нежели G23. Могут иметь двухштырьковый или четырехштырьковый цоколь и предназначаются для работы с электромагнитными или электронными ПРА соответственно. Используются для бытового и промышленного освещения.

G9

Обычно лампы G9 служат для декоративного освещения: в бра, настольных лампах, дизайнерских торшерах, натяжных и подвесных потолках. Цоколь лампы имеет двухштыревую систему подсоединения к патрону.



GU10

Лампы GU10 имеют поворотный штырьковой цоколь, с дистанцией между штырьками равной 10 мм. Ключевая особенность цоколя GU10 —утолщение на концах штырьков, необходимое для поворотной фиксации в патроне. Применяются в случаях, когда требуется надежная фиксация лампочки.

2G11

Люминесцентные лампы, имеющие компактный размер и оснащенные 4-штырьковыйм цоколем. За счет внушительного светового потока при сравнительно малых габаритах, активно устанавливаются в потолочные и настенные светильники в коммерческих и производственных помещениях.





G5

Лампы с цоколем G5 имеют трубчатую форму, диаметр колбы составляет 16 мм. За счет небольших размеров, G5 широко востребованы в любых областях. Потребителям предлагаются приборы с обширным диапазоном мощностей (от 4 до 28 Вт) и различной цветовой температурой (от 4000 до 6500 К).





G13

Предназначены для применения в промышленном, офисном и бытовом освещении, общественных и жилых помещениях. Подходят для установки в светильники стандартных типов: ЛПО, ЛВО. Отличаются высокой надежностью и стабильной работоспособностью при любых температурах.





T5 FC

Одноцокольная кольцевая лампа, диаметр трубки — 16 мм. Инновационное решение для проектировщиков освещения и архитекторов, желающих отказаться от привычных световых линий и прямоугольных светильников. За счет особой формы прибора, обеспечивается оптимальное распределение света.





GX35

Люминесцентные лампы круглой формы, используются для встраивания в натяжные и подвесные потолки (точечная подсветка). Не имеют аналогов среди ламп накаливания.





G10q

Кольцевые лампы G10q подходят для большинства круглых и квадратных светильников различного назначения. Используются для освещения больших помещений коммерческого и бытового назначения. Диаметр трубки — 26 мм.





2GX13

Энергосберегающие кольцевые лампы, позволяющие создавать необычные светильники с равномерным светораспределением, для многостороннего использования. Отличаются солидной долговечностью и надежностью.





Галогеновые лампы

Из всех современных источников света, галогеновые лампы имеют наибольшую световую отдачу, создавая при этом не только яркое, но и комфортное освещение. Устойчивы к температурным колебаниям, сравнительно экономичны. Для подобных приборов не требуются специальные светильники.

G4

Обладают скромными габаритами и изящной формой. Подходят для установки в точечный или небольшой потолочный светильник. Средний ресурс работы — 2000-4000 часов. Обеспечивают стабильный свет повышенной яркости.



G9

Крошечные галогеновые лампы для декоративных светильников. Великолепно отображают цвета и обеспечивают отличное качество света, при строке эксплуатации большем, чем у традиционных ламп накаливания. Не требуют подключения трансформатора.



GY6.35

Капсульные лампы GY6.35 совместимы с цоколем G5.3, но имеют особую форму колбы и светящейся поверхности. Благодаря повышенной светоотдаче и лучшей цветопередаче, широко применяются в бра, торшерах, подсветке для мебели. Зажигание происходит через понижающий трансформатор.



GU10

Лампы GU10 обеспечивают яркое акцентное освещение и могут быть установлены в любой светильник с соответствующим цоколем. Подключаются посредством двуштырьковой системы, работают без трансформатора.



GU5.3

Предназначены для установки в точечные врезные светильники с цоколем GU5.3. Разработаны для непосредственного подключения в электросеть 220V или 12V, и не требуют использования понижающих трансформаторов. Угол освещения составляет 30-36 градусов.



AR111

Галогенные лампы AR111 обладают внешним диаметром 111 мм, углом свечения 24° и мощностью 50 Вт. Совместимый тип цоколя — G53. Используются преимущественно в точечных светильниках для создания акцентированного освещения. Наибольшее применение этот вид ламп нашел в светильниках шарнирного типа.

GY4

Особенностями ламп с цоколем GY4 является низкое потребление электроэнергии, компактные размеры и высокая эффективность. Лампы создают фокусированный пучок света, что идеально подходит для направленного освещения.



GZ10

Выпускаются со стеклянным дихроичным отражателем для создания световых эффектов и возможности светорегулировки. Лампы с цоколем GZ10 должны устанавливаться исключительно в совместимые настенные светильники или закрытые люстры.



MR11(GU4)

Лампы MR11 (GU4) оснащены отражателем и зачастую применяются в точечных встраиваемых светильниках. Подходят для любых встраиваемых светильников с патрон GU4, рассчитаны на напряжение 220V или 12V.



R7S

Лампы с цоколем R7s излучают яркий, теплый свет. Предназначены для установки в мощные светильники, прожекторы, конструкции наружной рекламы или подсветки витрин. Подключения трансформатора не требуют.



Лампы накаливания

Лампы накаливания — это самый распространенный и проверенный временем источник света. Средний срок службы приборов сравнительно невелик — порядка 1000 часов, однако низкая стоимость компенсирует недолговечность. Такие лампы обеспечивают мягкий, комфортный и не утяжеляющий свет.

E27

Лампы с цоколем E27 представляют собой классические, привычные лампочки. Обычно устанавливаются в люстры, плафоны, настенные и настольные светильники. Цифра 27 в маркировке соответствует наружному диаметру (мм). Данный тип цоколя предельно популярен и потому универсален.

E14

Лампы E14 (миньон) являются вариацией традиционной винтовой лампочки, и могут иметь свечевидную, грибообразную или шарообразную форму. Диаметр цоколя — 14 мм. Лампы E14 изящны и компактны, а потом нередко используются в миниатюрных светильниках и бра.

Таблица размеров цоколей лампочек, простое руководство

В настоящее время лампочки широко используются в самых разных областях, включая рождественские огни, декоративные гирлянды для наружного освещения, ночные лампы, световые индикаторы и множество других распространенных применений. Однако основания винтов различаются по размеру и резьбе, а не по форме колб, которые могут быть грушевидными или сферическими в форме шара.

В нашем учебном пособии вы узнаете все, что вам нужно знать о типичных размерах патронов для ламп для подвесных светильников и общего освещения вашего дома. В конце концов вы поймете, насколько полезна таблица патронов для лампочек для определения размеров держателя лампы.

В чем разница между цоколями для лампочек

Существует множество различных цоколей для лампочек. Наиболее распространенным является винтовой цоколь Эдисона, который можно найти в большинстве ламп накаливания, а также во многих галогенных, компактных люминесцентных, газоразрядных, а теперь и светодиодных лампах.

Средний, промежуточный, канделябры и магнат — все это часто встречающиеся слова. Однако, поскольку в сфере освещения используются шифровальные коды, вы также можете увидеть E26, E12, E39 и т. д. Буква Е обозначает Эдисона. Число после буквы E представляет собой диаметр основания в миллиметрах (мм).

Ниже приведены наиболее часто используемые названия, коды и области применения цоколей Edison:

• Люстра: E12 (диаметром 12 мм), также известная как «миниатюрный винт Эдисона MES», также используется для ламп ночного освещения. как декоративные лампочки, которые используются в люстрах и зеркалах для ванных комнат.
•
• Промежуточный: E17 (диаметром 17 мм) находится между двумя размерами. Он часто используется в настольных светильниках и лампочках для бытовой техники, хотя и не широко доступен.
•
• Средний или стандартный: E26 (диаметр 26 мм) — это размер большинства лампочек, используемых в Соединенных Штатах.
•
• Mogul: E39 (диаметр 39 мм) используется для уличных фонарей и ламп высокой мощности.

Большинство цокольных ламп Edison называются «одноконтактными», поскольку в центре цоколя имеется одна контактная кнопка.

Каков стандартный размер лампочки?

В Соединенных Штатах цоколь лампы E26 со средним винтом имеет наиболее распространенные размеры гнезда среднего цоколя среди всех цоколей лампы. Он присутствует в большинстве ламп накаливания, старинных светодиодных, компактных люминесцентных и галогенных лампах. Вторым по популярности цоколем для ламп является цоколь Candelabra E12, который используется для небольших декоративных ламп накаливания / ностальгических светильников.

Светодиодные лампы меняют выбор ламп; однако в них по-прежнему используется патрон среднего размера, несмотря на то, что лампочка работает по-разному.

При выборе светодиодной лампы важно учитывать светоотдачу. Он измеряется в люменах (световой поток), а раньше все измерялось в ваттах.

Как узнать размер и форму цоколя вашей лампочки

В этом разделе приведены размеры цоколя лампы, что полезно, если вы пытаетесь подобрать размер цоколя к уже существующей лампочке.

Для получения более подробной информации о размерах цоколя лампочки вы можете обратиться к буквенно-цифровым обозначениям (E12, E17 и E26), которые помогут вам определить стиль и размер цоколя лампы.

Первая буква определяет форму или форму основания, а число определяет ширину основания; Например, цоколь E26 относится к ввинчиваемому цоколю Edison, где «E» обозначает ввинчиваемый цоколь Edison, а «26» обозначает ширину цоколя 26 мм.

Когда дело доходит до формы лампочки, они аналогичны определению размера цоколя, и для определения формы и размера лампочки используется буквенно-цифровая ссылка для обозначения формы и размера лампочки. Буквы обозначают форму, а числа обозначают размеры.

• A (произвольный): аналогичен обычной домашней лампочке.
• C (Conic): также известная как типичная лампочка для рождественской елки, C (Conic) является наиболее распространенной.
• G (Globe): круглая или круглая сфера
• S (Знак): прямой, обычно используется в знаках.
• ST (прямой конус): в основном используется в старинных светильниках в стиле Эдисона.
• T (трубчатый): обычно встречается в винтажных лампах Эдисона, высоких и узких.

Таблица размеров патронов для ламп Edison

Размер	Имя	Основной диаметр (внешняя резьба)	Сценарий использования	Примечания
Е5	Лилипутский винт Эдисона (LES)	5 мм	Декоративный, Индикаторы	Другое название «Миджет»
Е10	Миниатюрный винт Эдисона (MES)	10 мм	Велосипедные фонари, фонарики	Также называется «Миниатюрный винт»
Е11	Мини-канделябр Винт Эдисона (мини-банка)	11 мм	Галогенный мини-канделябр 20 В
Е12	Винт Эдисона с канделябрами (CES)	12 мм	Канделябр 120 В, ночник	Может называться Candelabra, C7 Common US Socket
Е14	Маленький винт Эдисона (SES)	14 мм	Канделябры 230 В, люстра, ночник, подвесной светильник
Е17	Промежуточный винт Эдисона (IES)	17 мм	Бытовая техника 120 В	Другое название «Промежуточный», C9
Е26	Винт Эдисона (ES или MES)	26 мм	Стандартные фонари 120 В	AKA «Medium», самая распространенная розетка в США
Е27	Винт Эдисона (ES)	27 мм		АКА «Европейский промежуточный»
Е29	Винт Эдисона Admedium (ES)	39 мм	Специальные приложения, такие как УФ-лампы
Е39	Винт Голиафа Эдисона с одноконтактным контактом (GES)	40 мм	120 В 250+ Вт Промышленный	Известный как «Mogul», обычная розетка США
Е40	Винт Голиафа Эдисона (GES)

Лампы E26 и E27 — взаимозаменяемы? Не обязательно!

Дом / Блог / Дом и жилое / Лампы E26 и E27 — взаимозаменяемы? Не обязательно!

Вам может быть интересно, являются ли E26 и E27 одинаковыми или взаимозаменяемыми, и можно ли использовать лампочку E26 в патроне E27 или наоборот. Прежде чем продолжить, вы должны знать, что это связано с риском для безопасности!

Конвергенция двух стандартов напряжения

До разработки новых энергосберегающих ламп, таких как компактные люминесцентные лампы и светодиодные лампы, лампы накаливания работали только при определенном уровне напряжения: 120 В переменного тока для Северной Америки и 240 В переменного тока для Европа (и другие страны 240 В переменного тока).

Не существовало такой вещи, как лампа накаливания «широкого напряжения», которая работала бы как от 120 В переменного тока , так и от 240 В переменного тока.

В версиях на 120 В переменного тока использовались цоколи E26, а в версиях на 240 В переменного тока использовались цоколи E27 — аналогичные винты, но немного отличающиеся друг от друга.

Поскольку номинальное напряжение различалось, почти никогда не было случаев, когда лампы накаливания E26 использовались или могли использоваться в розетке E27 с напряжением 240 В переменного тока, и наоборот, поскольку возникала несовместимость напряжения.

Однако с развитием КЛЛ и светодиодных ламп лампы стали совместимы с широким диапазоном напряжений. В частности, некоторые светодиодные лампы могут работать при любом уровне напряжения от 90 до 240 В переменного тока.

Таким образом, одну и ту же светодиодную лампу можно использовать в сети переменного тока 120 В в Северной Америке, а также в цепи переменного тока 240 В в Европе.

Но тогда возникает вопрос, должна ли светодиодная лампа использовать стандарт винта Эдисона E26 или E27?

И, кроме того, если светодиодная лампа E26 рассчитана на использование при напряжении 240 В переменного тока, можно ли использовать ее в патроне E27 и наоборот?

Остерегайтесь неверных советов!

Многие производители и продавцы лампочек просто заявляют, что лампы и патроны E26 и E27 взаимозаменяемы. Они будут утверждать, что вы можете безопасно установить лампочку E26 в патрон E27, и наоборот.

Кроме того, обычно они приводят следующие доводы: «Ну, E27 — 27 мм, а E26 — 26 мм, и мы знаем, что они подходят, так что достаточно близко!»

Это неточный совет, основанный на неверной информации!

При изготовлении в соответствии с общепринятыми стандартами IEC цоколи ламп E26 и E27 фактически имеют одинаковые характеристики диаметра: от 26,05 мм (мин. ) до 26,45 мм (макс.).

Что такое Различие между E26 и E27 заключается в минимальных расстояниях между нижним контактом (активным контактом) и резьбой винта. Мотивация для этой разницы связана с разными уровнями сетевого напряжения, на которые рассчитаны стандарты E26 и E27, — 120 В переменного тока и 240 В переменного тока соответственно.

Практически всегда вы обнаружите, что цоколи ламп E26 и E27 механически взаимозаменяемы, т. е. вы сможете физически вставить лампочку E26 в патрон E27 и наоборот.

Однако то, что лампа подходит и работает, не обязательно означает, что установка вашей лампы соответствует стандартам электробезопасности, для которых были разработаны лампа и патроны. Фактически, несоответствие установки может привести к повышенному риску короткого замыкания и возгорания.

В целом, лампы с обозначением E27 безопасны для использования в патронах E26, но лампы E26 могут представлять угрозу электробезопасности при использовании в патронах E27 и 240 В переменного тока.

Это связано с тем, что цоколь лампы E26 рассчитан только на напряжение до 120 В переменного тока, а не 240 В переменного тока. Более высокие напряжения требуют более широкого разделения активных и нейтральных контактов, и поэтому E27 предъявляет более строгие требования к разделительному расстоянию.

Ниже мы подробно рассмотрим разницу между E26 и E27.

Механические различия между E26 и E27

Производство цоколей ламп Edison регулируется стандартами IEC, в которых указаны требуемые размеры в соответствии с IEC 7004-21A-2 и IEC 7004-21-9 для E26 и Е27 соответственно.

Несмотря на то, что обычно называют разницей в 1 мм между размерами винтов E26 и E27, требования к размерам винтов практически одинаковы.

Наиболее существенные отличия видны в:

1) Общая длина винта,

2) Диаметр резьбы в желобе и

3) Высота крышки изолятора.

Ниже приведены диаграммы и спецификации, сравнивающие от E26 до E27:

Длина винта (мин):

E26 — 19,56 мм

E27 — 22,0 мм

VINTER DIAMERTER ATMETER ATMETER ATMETERTERTER ATMETER ATMETERTER ATMETERTERATER AT3308

. : 26,05 мм — 26,41 мм

E27: 26,05 мм — 26,45 мм

Диаметр шурупа в канавке резьбы (макс.):

E26: 24.72 mm

E27: 24.26 mm

Distance between threads (OC):

E26: 3.629 mm

E27: 3.629 mm



Live contact pad width:

E26 : 9,14 мм — 11,56 мм

E27: 4,8 мм — 11,5 мм



Высота изолятора (мин):

E26: 3,25 мм

2 03 903 1 9052 E90: E27

Электробезопасность Различия между E26 и E27

Механические различия, о которых мы говорили выше, могут показаться несущественными, но они существуют из-за соответствующего уровня напряжения, на который рассчитан каждый цоколь лампы.

Лампы E26 предназначены для рынка Северной Америки, где в основном используется 120 В переменного тока, а лампы E27 предназначены для других рынков, где нормой является 240 В переменного тока.

Поскольку лампы Е27 предназначены для использования с цепями более высокого напряжения, необходимо принять дополнительные меры предосторожности, чтобы обеспечить достаточный зазор между токоведущими и нейтральными контактами.

В частности, отмеченные выше механические различия существуют потому, что:

1) В E27 используется винт большей длины, поскольку большая длина обеспечивает дополнительную точность выравнивания винта в гнезде. Если винт выровнен неправильно, «живая» точка контакта может приблизиться к нейтральной резьбе винта, что увеличивает риск возникновения электрической дуги или короткого замыкания.

2) E27 использует более широкий диаметр желоба резьбы, чтобы обеспечить более надежный и плотный контакт. Это обеспечивает дополнительную защиту от попадания влаги и мусора в розетку. При более высоких уровнях напряжения риски короткого замыкания и возгорания повышаются из-за влаги и загрязнения.

3) E27 требует большей высоты изолятора, чтобы увеличить расстояние между токоведущим контактом и нейтральным винтовым основанием. Разница относительно значительна и необходима, чтобы избежать риска короткого замыкания.

Итог

При покупке светодиодных ламп не думайте слепо, что Е26 и Е27 полностью взаимозаменяемы. По возможности используйте лампочки E26 для розеток E26 на 120 В переменного тока и лампочки E27 для розеток E27 на 240 В переменного тока.

В некоторых случаях лампочки E27 можно безопасно использовать в цоколях E26, но лампочки E26 не следует использовать в цоколях E27.

Несмотря на то, что они могут быть механически похожи и взаимозаменяемы, с точки зрения электробезопасности, E26 обеспечивает меньшую изоляцию и защиту от коротких замыканий и возгораний при использовании в розетке E27 при 240 В переменного тока.

Другие сообщения

Что такое лампа E26 и как она выглядит?

Если вы хотите купить новую лампочку, возможно, вы уже встречали термин «Е26», но вы можете не знать, что он означает. Читайте дальше. .. Подробнее

Считаются ли светодиодные лампы универсальным отходом? Как правильно утилизировать светодиодные лампы

Светодиодные лампы — это последняя инновация в области энергосберегающего освещения, предлагающая впечатляющие преимущества, начиная от электрической эффективности и заканчивая новыми световыми… Подробнее

Имеет ли значение цветопередача? CRI 80 против CRI 90 против CRI 95

Цветопередача — сложный аспект освещения, потому что … Подробнее

Почему эти лампочки не могут быть доставлены в Калифорнию? Обзор статьи 20 Калифорнийской энергетической комиссии

Штат Калифорния исторически был лидером в продвижении энергоэффективности на политическом уровне, часто требуя производства…

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих помещений с отверстиями размером 4 дюйма или более.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Линейные светодиодные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Понимание размеров цоколей лампочек

Последний раз это сообщение обновлялось 4 июня 2022 г. в 08:54

Знаете ли вы, что существуют разные типы цоколей лампочек? Цоколь лампочки определяет ее конструкцию. Цоколь лампочки является важной частью всей системы освещения. Для разных осветительных приборов используются разные цоколи для разных лампочек. Вы должны знать правильный размер цоколя для типа используемой лампочки, чтобы выбрать правильный цоколь.

В этой статье будут рассмотрены размеры ламп накаливания, а также объяснены различные типы и рассказано, какой тип лучше всего подходит для вашего дома.

Ищете размеры светлого абажура? см. здесь

Таблица размеров цоколя лампочки

Важно знать правильный размер цоколя лампочки, прежде чем покупать новую. Размеры, указанные в таблице производителя, помогут вам сопоставить ваши существующие лампы с новыми. Это также поможет вам выбрать лампочки, которые будут лучше всего работать в вашей комнате. Использование базовой диаграммы лампочки поможет вам избежать ошибок в будущем. Один из самых важных основных советов по правильному выбору — всегда внимательно читать таблицу и измерять ширину розетки.

Here is a quick light bulb base size chart sample for a couple of light bulb bases

Контакт 10077 15

Base type	Diameter
Screw Bases	MILLIMETERS	INCHES
Миниатюрный винт E10	10	0,4
Миниатюра Candelabra E11	11	0,43
Candelab E12 9003
77.0080	12	0.47
European E14	14	0.55
Intermediate E17	17	0. 67
Medium E26	26	1.0
Bayonet Основания
Миниатюрный байонет	9	0,35
0,35
0.60
Single Contact Bayonet BA15s	15	0.60
D. C. Bayonet Medium BY22D	22	0.87
Index Double Contact Bayonet	15	0.60

Существует много типов лампочек, включая люминесцентные и лампы накаливания. Еще раз, вот почему всегда важно знать базовый размер лампочек, которые вы хотите приобрести, чтобы убедиться, что они подходят к осветительному прибору. Вот наиболее распространенные размеры цоколя лампы. Например, лампочки Эдисона бывают разных размеров. Те, у кого диаметр более пяти дюймов, должны использовать базу типа E14 или E27.

Далее вы должны знать базовый размер светильников, в которых вы хотите использовать лампочки. Их легко отличить по винтовым ножкам и длине винтовых оснований. Вы также можете проверить держатель, чтобы определить правильный размер гнезда. Например, если вам нужен цоколь E26 для вашего светильника, вы должны выбрать подходящую лампу. Если вы не уверены, попробуйте купить лампочку на основе E27. Он идеально подойдет к светильнику. Форма лампочки также имеет огромное значение.

Размеры цоколей лампочек в зависимости от центра электроники

Как узнать, какой размер цоколя лампочки мне подходит?

Один из наиболее частых вопросов, которые задают клиенты, звучит так: «Как узнать, какой размер цоколя лампочки подходит для моего дома?». Чтобы выяснить, что является лучшим выбором для вашего дома, вам нужно разобраться в различных цоколях ламп. У них есть несколько технических названий, которые вы можете найти ниже. Как только вы узнаете, какой из них у вас есть, вы можете начать искать замену. Другими факторами, которые следует учитывать при выборе общего диапазона размеров, являются форма лампы, цветовая температура, размеры патронов, осветительные приборы, диаметр основания, энергоэффективность, активное пространство, держатель предохранителя, размеры разъемов и т. д.

Вот наиболее распространенные типы цоколей для лампочек;

Лампа с винтовым цоколем Размеры

В США очень распространены лампы с винтовым цоколем, поэтому наиболее распространенным типом цоколя является винтовой цоколь, также известный как цоколь Эдисона. Кроме того, существует довольно много различных типов винтовых оснований. Среди них E26/E27, E12 Candelabra, E14 European, E17 Intermediate и E39/E40 Mogul.

Лампы канделябров обычно используются в декоративном освещении (декоративные лампы) и лампах ночного освещения. E17 обычно используется в настольных лампах, бытовых лампочках (лампочках для бытовой техники), а E39, используется на уличных фонарях и лампах высокой мощности. В Европе эти лампы имеют размер E14 или E17 и в основном используются в холодильниках и ночных светильниках. Резьбовые муфты всегда должны быть подходящего размера и, конечно же, должны применяться международные стандарты.

Основание для штыка

Основание для штыка получило свое название благодаря поворотно-нажимному действию, используемому для установки штыков на винтовки. У байонетной лампочки с обеих сторон есть штифт, который при повороте фиксируется в патроне. Лампы байонетного типа известны как B22 или B15 и могут иметь одну или две точки контакта для электрического соединения. Цоколь с байонетом используются как в домашнем, так и в коммерческом освещении для эффективного освещения.

Наиболее распространены в Австралии и других частях бывшей Британской империи. Они также известны как BC, BC2 или BC2. Размер цоколя байонетной лампочки — B22d-2, хотя в некоторых старых установках используется другой тип цоколя. Чтобы установить байонетную лампочку, просто вставьте лампочку в патрон и поверните ее по часовой стрелке до упора.

Цоколь лампочки с байонетным креплением менее распространен в США, но широко используется в Европе и Азии. Они представляют собой относительно простой тип основания лампочки. Лампы накаливания обычно имеют байонетное основание, а КЛЛ обычно используют GU10. Они не взаимозаменяемы, но могут быть очень полезны во многих случаях

Цоколь с клином

Цоколь с клиновидной лампочкой является распространенным типом осветительных приборов. Его провода похожи на двухконтактные разъемы, но вместо того, чтобы идти вверх по боковой стороне розетки, провода сгибаются по бокам основания. Это позволяет пользователю легко вставить лампочку. Провода обычно выходят из лампочки и вставляются в пластиковое основание, которое на конце уже, чем сама лампочка. Некоторые лампочки могут не иметь пластиковой вилки, а провода можно скрутить и воткнуть в патрон.

Цоколь лампочки Wedge имеет два разных стиля. Во-первых, это двухштырьковый патрон, который позволяет вставлять лампочку, не поворачивая ее. Другой — настоящий клин, который использует сжатие и трение, чтобы удерживать луковицу на месте. Подпружиненные электрические контакты захватывают выступы на основании и предотвращают его ослабление во время вибрации. Цоколь лампы Wedge также можно вставить в лампу с выдвижным цоколем, специальные лампы или настольную лампу, хотя он не подходит для винтового патрона Эдисона.

Цоколь лампы Wedge обычно используется в автомобильном освещении, где он используется для модернизации ламп накаливания. В этом типе ламп используется большое клиновидное основание, и они обозначаются как двухштыревые или четырехштыревые. Эти лампы, как правило, очень яркие, но некоторые из них имеют низкую мощность и могут не подходить для вашего применения. Обязательно используйте байонетные разъемы.

Двуштырьковый цоколь

Двуштырьковые цоколя G4 бывают двух размеров и являются относительно распространенным вариантом для современного освещения. Обычно они обозначаются заглавной буквой G и цифрой после цифры. Буква G обозначает подключаемую лампу, а цифры после нее обозначают расстояние между центрами контактов. В последние годы было сделано много технологических достижений в этом типе основания, которое также используется для светодиодных ламп.

Цоколь для ламп E26 и E27 имеет одинаковое количество контактов, что делает их совместимыми с обоими типами светильников. Разница между этими двумя базовыми размерами составляет всего один миллиметр, что делает их взаимозаменяемыми. В большинстве светильников используется любое из этих оснований, и они наиболее распространены для общего освещения в стандартных светильниках. Эти лампы также бывают разных стилей и цветов. Они также доступны в различных стилях.

Цоколь лампы Е39 встречается реже. Он обычно используется для общего освещения, светильников для туалетного столика и наружных прожекторов. Он также известен как большое цоколь и часто используется со старыми натриевыми и металлогалогенными лампами высокого давления. Е39Лампа имеет диаметр 39 мм и имеет три контакта, тогда как стандартная лампа E26 имеет диаметр 26 мм. Лампа Е39 может быть одно- или двухконтактной. Используйте разъем bipin.

Выбор правильного типа цоколя

Выбор правильного типа цоколя имеет решающее значение, если вы хотите установить лампу в определенный светильник. Различные типы оснований легко спутать — они могут выглядеть похожими друг на друга, но это не так. Также важно знать техническое название каждого типа, например, штык, клин и двухштырьковый. Вы можете найти цоколь лампы, который подходит к светильнику, но если вы не уверены, обратитесь за помощью к специалисту по освещению. К распространенным типам осветительных приборов относятся декоративное освещение, садовое освещение, гирлянды для коммерческого использования, фонари для велосипедов, фонари для капота, фонари для холодильников, светильники для микроволновых печей, декоративные светильники, тентовые светильники, декоративные гирлянды, красивые прожекторы и т. д.

Как измерить размер цоколя лампочки

Если вы не знаете, как измерить размер цоколя лампочки (размеры цоколя), это достаточно легко узнать, прочитав упаковку. Размер основания лампочки (размер базовой лампочки) обычно указывается рядом с ее стилем или формой. Диаметр является самым основным способом определения основания в миллиметрах. Часто эти параметры записываются буквами или цифрами. Ширина указывает на длину. Чтобы преобразовать это измерение в числовую форму, разделите ширину на восемь.

Основным размером цоколя лампочки является его диаметр в миллиметрах. Если производитель не указывает иное, размеры, включая размер лампочки, указаны в восьмых долях дюйма. Самый большой цоколь лампочки — это E26, что означает «завинчивание Эдисона» и имеет диаметр 26 миллиметров. Комбинация цифр и букв определяет тип лампы.

Цоколь лампы E-10 также называют миниатюрным винтом Эдисона. Это самый маленький тип цоколя лампы диаметром десять миллиметров. Несмотря на меньший диаметр, лампочка может поместиться в тот же патрон, если она правильно подобрана. Это руководство поможет вам найти подходящие лампочки для ваших нужд.

Типы лампочек

Существует довольно много типов лампочек, включая следующие распространенные;

Светодиодные лампы

Светодиодные лампы считаются одними из самых энергоэффективных. Они не содержат ртути, не выделяют тепла и дают очень яркий свет. Одним из преимуществ светодиодных ламп является их экологичность. Согласно недавнему исследованию, светодиоды могут сэкономить 7500 долларов за пятилетний период. Это означает, что вы сможете окупить свои инвестиции в течение двух лет. И самое приятное то, что светодиодные лампы относительно дешевы по сравнению с другими типами ламп. Они также служат дольше, чем большинство лампочек, поэтому они будут стоить вам меньше пенни в год.

Это отличный выбор для домов с небольшими счетами за электроэнергию, поскольку в долгосрочной перспективе это экономит деньги. И лучше, чем любой другой тип лампочки, если она прослужит несколько лет.

Галогенные лампочки

Галогенные лампочки являются наиболее энергоэффективными и экологически чистыми лампами. Вольфрамовая нить помещена в смесь галогенов внутри компактной оболочки. Галоген может быть йодом или бромом. Этот газ создает тепло и излучает свет. Тепло преобразуется в энергию, которая полезна для многих бытовых и деловых целей. Долгий срок службы лампы является преимуществом для владельцев дома и офиса.

Галогенная лампа отличается от светодиодной тем, как они излучают свет. Стандартная лампа накаливания использует электролюминесценцию для получения света. Эта энергия передается от проводки лампы к основанию колбы, где нить накала обычно вольфрамовая. Затем электричество проходит обратно через основание лампочки, производя свет. Важно отметить, что этот процесс также выделяет тепло, что делает его менее эффективным для некоторых приложений.

Галогенные лампочки можно перерабатывать, но они имеют много недостатков. Наиболее очевидным является то, что они чрезвычайно опасны. Материал внутри галогенной лампы невероятно токсичен для окружающей среды, поэтому крайне важно утилизировать их должным образом. Даже если вы не хотите утилизировать свою старую галогенную лампу, есть ряд производителей, которые предлагают услуги по переработке.

Компактные люминесцентные лампы (КЛЛ)

Использование компактных люминесцентных ламп (КЛЛ) в домашнем освещении — отличный способ экономии энергии, отличный выбор для домовладельцев, заботящихся об энергопотреблении. С момента их появления отрасль существенно выросла. Технология компактных флуоресцентных ламп была разработана и усовершенствована за последние несколько лет. Многие изобретатели начали использовать эту новую технологию. Эти люди помогли сделать эти лампочки реальностью на современном рынке.

Одно исследование, опубликованное Департаментом охраны окружающей среды штата Мэн , показывает, что компактные люминесцентные лампы и лампы более эффективны, чем обычные лампочки. Это исследование показало, что КЛЛ служат на треть дольше, чем традиционные лампочки.

Компактные люминесцентные лампы потребляют на 75 процентов меньше энергии, чем традиционные лампы накаливания. Они могут помочь вам сэкономить деньги на счетах за электроэнергию и предотвратить выбросы, способствующие глобальному изменению климата. В отличие от традиционных ламп, которые содержат видимую ртуть, КЛЛ не выделяют пары ртути, когда они разбиваются. Однако, если вам удастся разбить одну из этих лампочек, вы должны следовать инструкциям производителя, чтобы предотвратить выброс паров ртути.

Лампы накаливания

Лампы накаливания являются обычным осветительным прибором. Эти типы света имеют много преимуществ. Они недороги в производстве и совместимы как с переменным, так и с постоянным током. Главное преимущество ламп накаливания в том, что их можно регулировать. Чтобы узнать больше о лампах накаливания, продолжайте читать. В 1879 году Томас Эдисон продемонстрировал публике использование лампы накаливания. Нить накала лампы нагревается до тех пор, пока не раскалится. Это процесс, который производит свет.

Нить накала лампы накаливания содержит вольфрамовую нить. Провода подключаются к двум точкам контакта (контактные провода/контактные наконечники) на колбе, и через них протекает электрический ток. Нить накала соединена с двумя проводами на основании лампы, а эти провода соединены с проводником. Стеклянное крепление и стержень помогают сгладить поток электрического тока, тем самым создавая видимый свет. Стеклянные лампочки часто используются в старых домах, но их все еще можно найти во многих новых зданиях и предприятиях.

Современные лампы накаливания потребляют значительно меньше электроэнергии, чем их предшественники. Стандартная лампа накаливания мощностью 100 Вт дает около 1600 люмен света, что делает их более энергоэффективными. Кроме того, новые типы ламп накаливания потребляют значительно меньше энергии при той же яркости. Мощность старых лампочек будет постепенно заменяться новыми энергосберегающими вариантами. Вы можете выбрать светодиодные лампы, компактные люминесцентные лампы и обновленные версии ламп накаливания, в которых используется газообразный галоген для замедления износа вольфрамовой нити.

Другие варианты и варианты лампочек

Другие варианты, которые вы, возможно, захотите рассмотреть для идеальной лампочки, включают прожекторные лампочки, трубчатые лампочки, умные лампочки, маленькие лампочки в форме шара B10, стандартную бытовую лампочку, T22 в форме пламени свечи лампочки, небольшие трубчатые лампочки A15, лампочки напряжения, лампочки A-19, круглые лампочки A21, B-образные лампочки, лампочки 25 Вт, 40 Вт, цокольные лампочки E-10, грушевидные лампочки и т. д. С точки зрения размеров , распространенные включают луковицы диаметром 12 мм, луковицы диаметром 14 мм и т. д.

Объяснение размеров цоколя лампочки (видео)

Объяснение размеров цоколя лампочки от Lumicrest

Заключение

Лампочки являются неотъемлемой частью наших домов и офисов. Они дают нам свет, который нам нужен, чтобы видеть и работать. Кроме того, они также могут быть эстетичными, добавляя нотку стиля и очарования в наше окружение. Прежде чем купить лампочку, определите ее цоколь. К основным типам оснований относятся винтовые, байонетные, клиновые и штифтовые. Каждый тип имеет различные режимы работы.

Есть вопросы? Пожалуйста, не стесняйтесь спрашивать в разделе комментариев.

Изображение в этой статье Роберта Видеманна на Unsplash

Связанные таблицы размеров домов

Таблица размеров домов, темы лампочки в Интернете, и вы обнаружите, что смотрите на различные базовые резьбовые фитинги на своем компьютере, может быть трудно сказать, получаете ли вы правильный. Может быть довольно сложно узнать, какой винт или байонетный колпачок имеет правильный размер. Это может стать еще более запутанным, когда вы проверите резьбовые крышки и заметите, что между размерами всего несколько миллиметров.

Не волнуйтесь, как только вы поймете значение различных типов цоколей, вы сможете заказать свою лампочку без каких-либо проблем. Все, что вам нужно, это ваша надежная измерительная лента. Вы можете просмотреть наш интернет-магазин, а также ознакомиться с описаниями и техническими характеристиками продукции.

Названия ввинчиваемых фитингов начинаются с буквы «Е», что означает «Винт Эдисона». Вторая часть названия соответствует диаметру патрона лампы, в который входит винт лампы. Таким образом, винты E12 подходят к держателю диаметром 12 мм, а винт E17 — к держателю диаметром 17 мм и так далее.

Обратите внимание, что это число указывает на диаметр патрона лампы, а не на размер винта лампы. Это связано с тем, что колпачок на лампочке немного меньше фитинга. Если бы они были одинакового размера, винт не подходил бы.

Винт Эдисона — стандартный патрон для большинства электрических лампочек. Томас Эдисон разработал этот патрон, и он был запатентован в 1881 году. Эти лампы имеют правые металлические основания, которые входят в соответствующие резьбовые патроны патронов.

Резьба подключается к нейтрали для ламп, питающихся от сети переменного тока. Нижний наконечник основания подключен к активной фазе. В Европе и Северной Америке винт Эдисона вытеснил другие типы розеток.

• Канделябр, E12 в Северной Америке (диаметр 12 мм)
• Канделябр E14 в Европе (диаметр 14 мм)
• Промежуточный, в Северной Америке это E17 (диаметр 17 мм)
• Medium или Standard, то есть E26 в Северной Америке и E27 в Европе (диаметр 26–27 мм)
• Mogul, то есть E39 в Северной Америке и E40 в Европе (диаметр от 39 до 40 мм)

E12 имеет диаметр 12 мм, E17 имеет диаметр 17 мм, E26 имеет диаметр 26 мм, а E39 имеет диаметр 39 мм. Большинство лампочек в Соединенных Штатах имеют цоколь E26, и его обычно называют «средним» или «стандартным» цоколем.

E12 — маленькое основание канделябра. Он используется для ночных лампочек, а также декоративных лампочек для люстр и зеркал для ванных комнат. Встречается в Америке, особенно в старой или импортной фурнитуре. Однако это не распространено, поэтому вы вряд ли увидите запасы этого фитинга в вашем местном супермаркете. Но вы все равно можете найти ряд этого фитинга у специализированных поставщиков.

E17 является промежуточным основанием и находится между двумя размерами: E12 и обычным E26. Этот фитинг часто используется для настольных ламп и лампочек для бытовой техники, но не является обычным явлением. Более крупный из этих четырех светильников, E39 или цоколь-могол, обычно используется в уличных фонарях, а также в лампах высокой мощности. Они необычны, и вам, скорее всего, не понадобится этот фитинг.

Вы найдете другие винты, которые существуют для других целей.

Некоторые из этих винтов включают следующее:

E10

Этот винт часто называют MES или миниатюрным винтом Эдисона. Эти вещи часто используются в старых люстрах. Лампочки, предназначенные для этих винтов и держателей ламп, обычно имеют более декоративный вид. Вы найдете лампы E10 в большинстве миниатюрных ламп.

E11

Его часто называют мини-канделябром. Его диаметр составляет 11 мм, что немного меньше, чем у канделябра Е12, диаметр которого составляет около 12 мм. Винты E11 часто используются в небольших галогенных лампах, а E12 — в декоративных светильниках. Вы можете использовать эти адаптеры для установки новых светодиодных ламп в старые галогенные светильники.

E14

Он называется SES или малым винтом Эдисона. Это наиболее распространенный размер винта в Соединенном Королевстве и во всей Европе. Вы можете найти его в большинстве небольших светильников по всему дому. Они используются в прикроватных тумбочках, настенных светильниках и даже люстрах. Лампы E14 бывают разных форм, включая свечи, мячи для гольфа, прожекторы и лампы накаливания. Вам просто нужно знать, какая форма лучше всего подходит для ваших винтовых фитингов.

E26 и E27

E26 — это стандартный размер винтов для большинства крупных светильников сетевого напряжения в США. Он не используется в деликатных осветительных приборах, таких как люстры. Его также нельзя использовать для старых фитингов. Конечно, есть исключения из этого. Однако для резьбовых фитингов E26 доступен широкий диапазон форм колб.

В то время как E26 является стандартной 120-вольтовой американской базой, E27 — это вариант для Европы. Он рассчитан на 220 вольт. E26 имеет диаметр 26 мм, а E27 — 27 мм. Лампа Е26 без проблем вставляется в Е27 и наоборот. Эти розетки взаимозаменяемы, но имеют разное номинальное напряжение.

E39 и EX39

Фитинг EX39 имеет более длинный наконечник у основания винта. Он может работать как со стандартными патронами E39, так и с патронами EX39. Лампы для цоколей EX39 обычно поставляются с защитными экранами, поэтому их можно использовать как для открытых, так и для закрытых светильников. Однако Е39лампы будут работать с цоколем E39, но не будут работать с цоколем EX39. Лампы Е29 используются только в закрытых светильниках.

Как и лампы E26 и E27, лампы E39 взаимозаменяемы с лампами E40, поскольку разница в их диаметре составляет всего 1 мм. Эти фитинги используются для уличных фонарей, газоразрядных ламп высокой интенсивности и ламп высокой мощности, обычно с лампочками мощностью 100 Вт, 200 Вт и 300 Вт. Обычные лампы мощностью более 300 Вт не могут использовать цоколь E26. Вам необходимо использовать базу E39 в соответствии с Национальным электротехническим кодексом.

Таблица размеров лампочек и руководство по сериям

Технические характеристики лампочек, освещение 101

• 17 мая 2022 г.
• Сообщение от Сара Левисон

30 Январь

Немногие опыты шоппинга могут быть более пугающими, чем смотреть на стену с лампочками разного размера и типа и пытаться выяснить, какая из них подходит именно вам. Кому не приходилось возвращать лампочку, потому что они выбрали неправильный тип цоколя или выбрали размер, который не подходит к их светильнику?

Среди всех цветов, форм, мощностей, типов цоколей и размеров может показаться, что вам нужна ученая степень только для того, чтобы выбрать подходящую лампочку. С нашими таблицами размеров ламп и руководством по сериям мы рассмотрим некоторые из наиболее часто используемых ламп и предоставим вам необходимую информацию, чтобы решить головоломку и найти нужный продукт, включая их:

• Серия лампочек
• Форма лампочки
• Крышки и основания
• Размеры лампочки
• Часто используемые места

Серия лампочки указывает на ее форму, за которой следует числовой код, указывающий диаметр лампочки в миллиметрах или одной восьмой дюйма, в зависимости от типа. Это руководство организовано по сериям с информацией о других распространенных названиях, размерах (включая таблицы размеров лампочек для каждой серии), типичных случаях использования и популярных цоколях и цоколях.

Серия A

Лампы GLS, стандартные или серии A

Лампочки серии А имеют классическую форму, о которой думает большинство людей, когда представляют себе электрическую лампочку. Лампы серии A также известны как лампы произвольного назначения, лампы общего назначения (GLS) или стандартные лампы. Эти лампочки обычно доступны как с байонетным (B22), так и с винтовым (E27) цоколем и имеют широкий спектр применений. Чаще всего они используются в быту в:

• Потолочные светильники
• Кухонные светильники
• Настольные и торшеры
• Лампы для крыльца
• Лампы для чтения

Таблица размеров A60 или A19 (стандартная лампа накаливания)
Лампочка
Код лампочки	A60 (Великобритания) или A19 (США)
Диаметр в миллиметрах	60 мм
Диаметр в одной восьмой дюйма	19/8 (диаметр 2 3/8 дюйма)
Стандартные длины	100–110 мм (3,9–4,3 дюйма)

Магазин серии лампочек

B/C Series

B/C Series Lightbs

Компактный флуоресцентный

Просматривать

Blint (b), Candle Or Conical (c). все лампочки, имитирующие форму пламени свечи. Они меньше по размеру, чем большинство других серий лампочек. Каждая лампочка имеет немного разную форму: СА больше всего похожа на пламя свечи со слегка изогнутым кончиком, за ней следуют С и В, которые выглядят более притупленными и стилизованными. Они обычно используются в:

• Люстры
• Искусственные свечи
• Ночные огни
• Праздничное освещение
• Прочие декоративные светильники

Как правило, декоративные лампы серий B и C доступны в различных типах цоколей для небольших светильников, включая: E12, ES14, B15, B22 и E27.

Таблица размеров наиболее часто используемых ламп серии B/C
Лампочка
Код лампочки	B35/C35
Диаметр в миллиметрах	35 мм
Стандартные длины	90-100 мм

ЛАМПЫ СЕРИИ B И C

Лампы серии R & BR

Лампы серии R/BR

Компактные люминесцентные лампы

ПОСМОТРЕТЬ

Иногда взаимозаменяемо используются лампы с отражателем (R) или выпуклым отражателем (BR) с внутренней облицовкой из отражающего материала, который помогает проецировать свет из лампы, создавая широкий угол луча. Они также имеют плоскую (R) или выпуклую (BR) поверхность из цветного, матового, прозрачного или узорчатого стекла или пластика, что помогает рассеивать и распределять свет более равномерно.

Facts of Light: Как правило, вы обнаружите, что светодиодные лампы с рефлектором не имеют внутреннего покрытия из отражающего материала. Это связано с тем, что светодиоды обладают высокой направленностью, и весь источник света может быть направлен наружу, а не требует отражения от отражающей поверхности.

Лампы серии Reflector и Bulged Reflector обеспечивают очень широкий угол луча, что делает их идеальными для использования в различных коммерческих и жилых помещениях. Чаще всего они используются в:

SHOP R & BR ЛАМПЫ СЕРИИ

PAR Series

PAR Series лампочки

Like Reflectors и выпуклые отражатели и Parabolic Aluminized Reflectors (PAR) покрыты отражающим материалом (алюминий в данном случае ) предназначены для отражения большего количества света от задней части лампы и увеличения светоотдачи. Лампы PAR короче по длине, чем лампочки R и BR, что делает их лучше подходящими для светильников, где вам нужен яркий или низкопрофильный вид, уменьшенный блик и эстетика прожектора. Это идеально, потому что свет от ламп PAR не имеет мягких, рассеянных краев выпуклого рефлектора.

Они бывают разных типов, включая GU10, G53, E14, E27 и B22, что делает их подходящими для ряда светильников в жилых и коммерческих помещениях, таких как:

• Трековые светильники
• Встраиваемые светильники
• Подсветка дисплея
• Фонари безопасности
• Декоративные прожекторы
• Архитектурные и ландшафтные светильники

Таблица размеров наиболее часто используемых ламп серии PAR
Лампочка
Код лампочки	PAR16	PAR20	PAR25	PAR30	PAR38
Диаметр в миллиметрах	50 мм	63 мм	80 мм	95 мм	120 мм
Общие длины	50–55 мм	64–89 мм	90–100 мм	90–100 мм	134–136 мм

ЛАМПЫ СЕРИИ PAR

Лампы серии MR

Лампы серии MR

Как и их более крупные аналоги, лампы с многогранным отражателем (MR) представляют собой лампы с отражающим покрытием. Они доступны с базовыми типами GU5.3, GU4 и GZ10. Как следует из их названия, отражающий материал на лампе MR многогранен, что помогает им обеспечивать направленный луч света, который может обеспечивать как узкий, так и широкий прожектор. Эта универсальность в углах луча ламп делает их подходящими для использования в:

• Трековое освещение
• Встраиваемое освещение
• Настольные лампы
• Витрины
• Ландшафтное освещение

Таблица размеров наиболее часто используемых ламп серии MR
Лампочка
Код лампочки	MR11	MR16
Диаметр в миллиметрах	35 мм	50 мм
Стандартные длины	35–37 мм	45–50 мм

КУПИТЬ ЛАМПЫ СЕРИИ MR

Лампы серии G

Лампы серии G

Лампы Globe (G) представляют собой сферические лампочки различных размеров. Они бывают от маленьких лампочек размером с мяч для гольфа, подходящих для небольших закрытых светильников, до очень больших шаров размером с хрустальный шар, предназначенных для демонстрации. Лампы большего размера G обычно имеют углеродные или светодиодные нити накаливания, что придает им эстетически привлекательный вид. Большой диапазон размеров позволяет легко вписать их в различную фурнитуру во многих условиях, в том числе:

• Небольшие закрытые светильники
• Подвесные светильники
• Люстры
• Декоративные светильники
• Туалетные столики

SHOP ЛАМПЫ СЕРИИ G

Трубчатые/трубчатые (серия T)

Трубчатые/трубчатые лампочки серии

Трубчатые

Трубчатые

Трубчатые или трубчатые (T) лампы доступны в различных размерах и формах. привычные люминесцентные лампы в эстетически приятные трубчатые формы, похожие на пробирку, обычно связанную с лампами накаливания. Широкий диапазон размеров и типов основания (включая E27, E12, G5 и G13) делает их пригодными для широкого спектра применений:

• Люстры
• Бра
• Подвесные светильники
• Освещение склада
• Гаражное освещение

Таблица наиболее часто используемых размеров T
Лампочка
Код лампочки	T30	T45	T5	Т8
Диаметр в миллиметрах	30 мм	45 мм	16 мм	26 мм
Диаметр в одной восьмой дюйма	(1,18 дюйма)	(1,77 дюйма)	5/8 (0,63 дюйма)	8/8 (1 дюйм)
Общие длины	225-300 мм	110 мм	305-1463 мм	330-1220 мм

МАГАЗИН ЛАМП T СЕРИИ

Лампочки сильно изменились с момента их появления. В этом мире новых лампочек, с таким большим выбором, найти идеальную лампочку для вашей лампы может быть сложно. Знание жизненно важных характеристик лампочек облегчит поиск идеальной лампы для любого светильника, в том числе:

• Лампочка серии
• Форма лампочки
• Крышки и основания
• Размеры лампочки
• Часто используемые места

ПОСМОТРЕТЬ ВСЕ ЛАМПЫ

Как читать типы цоколей ламп (и делать покупки онлайн как профессионал) – LiquidLEDs онлайн, а не идти в местный магазин — и это правильно. Однако, как только вы собираетесь нажать кнопку «купить», тихий голос в вашей голове кричит…

«Эй, откуда ты вообще знаешь, что эти светодиодные лампочки подойдут к светильникам, которые есть у тебя дома?»

И тут же останавливаешься, тупо смотришь на экран, чувствуя себя растерянным, как слон в детском бассейне.

Вы задаетесь вопросом: «Что теперь? Должен ли я выйти со старым глобусом в руке, чтобы сравнить?

Черт возьми, нет. Вы можете рассчитывать на нашу помощь. Мы расскажем вам все, что вам нужно знать о различных цоколях ламп, простым и понятным языком, чтобы вы могли покупать светодиодные лампы онлайн, как профессионал.

Каждая светодиодная лампочка имеет уникальный код — комбинацию букв и цифр, напечатанный на ее основании, а также на упаковке. К концу этого поста мы обещаем, что вы будете расшифровывать коды быстрее, чем Том Хэнкс в коде Да Винчи, и точно будете знать, какая светодиодная лампа подходит к какому светильнику в вашем доме.

Итак, давайте перейдем к делу.

В австралийских домах чаще всего используются винтовые (винты Эдисона) или байонетные основания. Довольно популярным становится и нишевый тип цоколя, называемый Glass Type Lamp (или просто G). Каждая из этих трех баз доступна в различных размерах.

Винт Эдисона (обозначается буквой E)

Винт Эдисона, разработанный самим Томасом Эдисоном, имеет металлическое основание с резьбой, которое ввинчивается в соответствующее гнездо.

Три самых популярных размера этой базы:

E27

Основание E27 обычно называют просто винтом Эдисона или просто ES. Число «27» здесь указывает на диаметр.

Так выглядит база Е27.

Этот цоколь является распространенным типом крепления для стандартных бытовых светильников. Светодиодные лампы E27 являются заменой ламп, которые обычно используются в прикроватных лампах, столах или подвесных светильниках, а также в других старинных осветительных приборах, в которых используются лампы накаливания.

По этой причине, если вам нужны светодиодные лампы для существующих светильников, светодиодные лампы E27 — это то, что вам нужно. Они позволяют без проблем переключаться с ламп накаливания на светодиоды.

Мы предлагаем лампы E27 различных стилей, чтобы вам никогда не приходилось выбирать между стилем и удобством.

E14

E14 — самая популярная уменьшенная версия винта Эдисона с основанием 14 мм. Он также известен как Малый винт Эдисона (SES).

Так выглядит E14.

Маленький винт Эдисона (E14) Светодиодные лампы обычно используются в потолочных вентиляторах, новом освещении и некоторых лампах.

Мы предлагаем E14 различных стилей, форм и цен. Независимо от ваших потребностей и бюджета, мы уверены, что вы найдете тот, который вам понравится.

E12

E12, также известный как Candelabra Edison Screw (CES), обычно используется для ламп ночного освещения. Иногда его также используют в качестве декоративных лампочек в зеркалах и люстрах для ванных комнат. Число «12» здесь относится к диаметру.

Так выглядит E12.

Вот несколько крутых лампочек Edison Screw E12 для дома. Проверь их.

Основание с байонетным колпачком (обозначается буквой B)

Это основание оснащено двумя креплениями по обеим сторонам лампы, которые вставляются в L-образные отверстия в патроне. Штыковая база — наиболее распространенная база, используемая в Австралии.

Два наиболее распространенных типа байонетного цоколя:

B22

Лампы B22, также называемые просто байонетным цоколем, имеют классическое байонетное цокольное соединение. Число «22» относится к диаметру цоколя светодиодной лампочки.

Как и E27, светодиодные лампы с цоколем B22 обычно используются для замены ламп, которые обычно используются в настольных или подвесных светильниках, прикроватных лампах и многих других светильниках более старого типа, в которых используются лампы накаливания. Короче говоря, вы можете использовать светодиодные лампочки с цоколем B22 для замены традиционных ламп накаливания в вашем доме. Они выглядят одинаково и подходят к одному и тому же приспособлению.

Имейте в виду, что в то время как светодиодная лампа с цоколем E27 крепится винтом, лампа с цоколем B22 закрепляется в цоколе поворотным замком.

Так выглядит B22.

Мы предлагаем светодиодные лампы с цоколем B22 различных стилей и форм. Взглянуть.

B15

База B15 известна как Малый байонет или просто SBC. Эти светодиодные лампы используются для различных целей, возможно, наиболее распространенными являются лампы-свечи для люстр.

Вот как выглядит B15.

Вот несколько классных светодиодных ламп B15, которые добавят современный и чистый вид любому пространству.

Стеклянная лампа (обозначается буквой G)

Два наиболее распространенных типа цоколя стеклянной лампы: Идеально подходит для небольших помещений и декоративных светильников. Тем не менее, пусть их небольшие размеры не вводят вас в заблуждение: светодиодные лампы с цоколем G4 обеспечивают бесшумную работу, когда дело доходит до производительности. Цифра «4» здесь означает зазор в 4 мм между каждым штифтом.

Вот так выглядит G4.

Ознакомьтесь с нашими самыми продаваемыми светодиодными лампами G4.

G9

Лучше всего подходят для декоративных светильников, G9 имеют компактный размер и двухштыревую конструкцию. Цифра «9» обозначает зазор 9 мм между двумя штифтами. Эти лампочки идеально подходят для создания уютной, расслабляющей атмосферы.

Так выглядит G9.

Просмотрите наш выбор светодиодных ламп G9 с регулируемой яркостью.

Обертывание

Выбор правильного типа основания важен для обеспечения совместимости с приспособлением. Уникальный код, напечатанный на упаковке и на основании каждой светодиодной лампы, указывает на тип ее основания. Благодаря этому сообщению вы теперь сможете легко взломать светодиодную лампочку, а покупка светодиодных ламп в Интернете станет легкой задачей.

Интернет-магазин. Оставайтесь в безопасности. Вместе мы сможем победить короновирус.

Часто задаваемые вопросы

1. Какие бывают цоколи для ламп?

Несмотря на то, что существует несколько различных типов оснований, два из них наиболее часто используются в Австралии: винт Эдисона (ES) и байонетная крышка (BC).
