Схема и разводка электрики в квартире – советы и отзывы

Главная » Ремонт электрики в квартире своими руками » Схема и разводка электрики в квартире – советы и отзывы

Автор Михаил На чтение 10 мин. Просмотров 1.4k. Опубликовано 19.07.2019 Обновлено 19.07.2019

Знание месторасположения всех элементов электрической системы и пролегания проводки в вашей квартире крайне желательно, особенно вам может это пригодиться при проведении ремонта или поиска возникшей неисправности с электричеством. Большой минус в том, что при заселении в новую квартиру, жильцам не выдают на руки схематический план проложенной в стенах электропроводки, В то время как у владельцев частных домов такие документы имеются (они являются составной частью проектной документации, без которой разрешительные документы на постройку дома не выдаются). Ну и как быть в этом случае? Как вариант, можно обратиться в РЭУ или ЖЭУ, но намного проще, когда схема электрической системы квартиры составлена непосредственно вами или с помощью соответствующих специалистов.

Эта статья посвящена вариантам обустройства электроснабжения в различных квартирах и правильному составлению схемы электрической сети.

1 Варианты соединения элементов в электрических цепях

2 Как правильно выполнить разводку электрической проводки

3 Классика составления схемы электропроводки

4 Соблюдение требований, условий и норм

5 Базисные варианты обустройства в квартире электрической системы

5.1 Две группы электропроводки однокомнатной квартиры

5.2 Рекомендуемая схема разводки электрики в многокомнатной квартире

6 Видео урок: самостоятельное выполнение электрической разводки в квартире

Варианты соединения элементов в электрических цепях

Для того чтобы грамотно составить схему квартирной электропроводки, необходимо обладать некоторым багажом знаний в вопросе основ электротехники. В случае отсутствия определенного количества знаний, не советуем браться за такую довольно сложную работу, ваши безграмотные потуги могут привести к печальным последствиям. Идеальный вариант – доверить составление схемы профессиональному электрику, который быстро и качественно не только составит детальный план с учетом всех особенностей квартиры, но при необходимости устранит неисправность или заменит старую проводку.

Людям, могущим себе представить хотя бы в некоторой мере, с чем им придется столкнуться в процессе проектирования (или составления схемы) и выполнения непосредственно работ по обустройству электрической системы в своей квартире, хотим напомнить, что существует несколько способов соединения электрических цепей:

Последовательный. Каждый элемент электрической цепи следует за предыдущим, при таком способе узловые соединения отсутствуют. Примером последовательного включения является елочная гирлянда, в ней все лампочки или светодиоды расположены на одном проводе. Главный недостаток этого способа – при повреждении одного из элементов все остальные элементы перестают работать.
Параллельный способ. При этом включении элементы между собой не соединены, но они сгруппированы в два узла. Электрическая цепь будет продолжать работать независимо от вышедших из строя потребителей.
Смешанный способ. В этом случае на одном участке электрической цепи применяют оба типа соединений – последовательный и параллельный.

Точки 1,2,3 – параллельное соединение, 4,5,6 — последовательное, а весь вместе взятый участок считают комбинированным.

Как правильно выполнить разводку электрической проводки

К выбору способа разводки электрической проводки в квартире необходимо подходить продуманно и скрупулезно, потому что она полностью отвечает за всю схему. Существует три основных типа разводки:

Наиболее популярный и часто встречающийся – подключение элементов сети посредством распределительных коробок. При таком включении электрический щиток монтируют на лестничной площадке в специальной нише, а не в жилой части помещения, и устанавливают в нем счетчик и от одного до трех выключателей. От щитка кабелем определенного сечения выполняют ввод в помещение и делают разводку через распределительные коробки по всей квартире. Коробки устанавливают для каждой отдельной комнаты (на входе в комнату), и через них осуществляют энергоснабжение всех необходимых электроприборов в комнате.

“Звезда”. При таком соединении каждый электроприбор (люстра или розетка) имеют свою отдельную кабельную линию, включенную непосредственно в электрический щиток и, зачастую, имеющую отдельный автоматический выключатель. Разводка такого типа ведет к значительному, увеличению количества электрической проводки, трудозатрат по ее обустройству и, естественно, удорожанию проекта. Однако, если взвесить все за и против, видно, что потраченные деньги стоят того (сюда же включите стоимость более емкого электрического щитка), потому что эта система дает возможность полного контроля над каждым элементом в электрической цепи.
“Шлейф”. В этом варианте имеется некоторое сходство с разводкой типа “Звезда” с тем отличием, что на один кабель может быть включено несколько потребителей. Естественно, что такое проектное решение будет несколько дешевле предыдущего.

При обустройстве электрической системы в квартире, редко какой потребитель использует один из способов разводки в чистом виде. Чаще всего они смешиваются, но делается это продуманно для достижения наиболее эффективного результата и обеспечения максимальной безопасности жильцов квартиры от рисков.

Классика составления схемы электропроводки

Любые замыслы по обустройству электрической системы до начала работ необходимо воплотить в детальную схему, наложенную на точный план всех помещений квартиры с точным указанием каждой распределительной группы и всех элементов электроснабжения. Схема будет легко читаема, если ее выполнить на отдельных листах, каждый из которых будет предназначен только для одной группы.

Практика показывает, что наибольшего эффекта можно добиться, если разбить источники потребления на несколько групп, каждую из которых подключают на отдельный автомат. Такое техническое решение позволяет выполнять ремонт проводки или электрических приборов без отключения электроэнергии во всей квартире, а только в той ее части, где вы намерены выполнять работы. К тому же, если нагрузить все электрические приборы на одну линию, потребуется кабель большой мощности, способный выдержать очень высокие нагрузки, которые неизбежно возникнут, если включить все электрические потребители квартиры в сеть одновременно.

Если электрический щиток расположить непосредственно в квартире, то можно каждый электроприбор подсоединить к отдельному автомату. Этим значительно повысится удобство и безопасность эксплуатации электросети. Так почему же мы этого не делаем? Все просто – такой способ разделения приборов влечет за собой значительное удорожание проекта. Поэтому вариант подключения по группам наиболее рациональный и практически полностью решает требования безопасной эксплуатации электросети.

Чаще всего приборы разделяют по группам по такому принципу:

Освещение — жилые комнаты, кухня и коридоры;
Электроснабжение — жилые комнаты;
Электроснабжение — кухня и коридоры;
Освещение и электроснабжение — санузел и ванная. Эту группу помещений следует выделить отдельно, потому что в санузле и ванной всегда повышенная влажность и, соответственно, к электропроводке в этих помещениях предъявляются повышенные требования;
При наличии в квартире электроплиты, ее также следует обособить от других.

Более высокую степень безопасности вам обеспечит установка на каждую группу УЗО — защитного устройства, так называемого выключателя дифференциального тока. Также обязательно этими приборами необходимо защитить электропроводку санузла и кухни.

После того, как группы будут сформированы, следует определить места для подключения основных электрических потребителей. К ним относят стиральную машину, электроплиту, кондиционер, водонагреватель, духовку и посудомоечную машину. После этого определяются с местами, где будут установлены выключатели, светильники, распределительные коробки и розетки и наносят их на черновую схему электрики квартиры. Далее следует внимательно соединить все цепи и проставить длины проводов.

Необходимо обязательно сделать план электрической схемы помещения в двух экземплярах и один из них сохранить для себя – он в любое время может понадобиться. После выполнения этой нелегкой черновой работы, можно переходить к чистовой схеме, которая выполняется на точном плане всех помещений квартиры. Все точки электрических приборов необходимо проставлять с помощью существующей системы обозначений и соединить линиями, обозначающими кабель. Для облегчения простоты работы со схемой желательно обозначать провода различных групп (освещение, заземление и силовые кабели) разными цветами.

На схеме обязательно должны быть отмечены все размеры (всех комнат, расстояния от проводки до стен, потолка и пола, а также до отопительных систем). Такая схема не только позволит в более короткие сроки качественно выполнить монтажные работы, но также выполнить все необходимые расчеты по материалам и затратам.

Соблюдение требований, условий и норм

Составляя схему, не следует забывать, что существуют некоторые важные требования к обустройству электрической системы в квартире:

В ванной комнате нельзя устанавливать розетки напряжением 220 вольт, за исключением розетки для подключения электробритвы, эту розетку следует подсоединять через понижающий трансформатор;
Подключение заземляющих контактов розеток к нулевым проводникам, а также к трубам водоснабжения или отопительной системы категорически запрещено, потому что это крайне опасно для человека. Заземление необходимо выполнять только через специальный провод защитного заземления;
Электрическая плита, которая установлена в квартире взамен газовой плиты, должна быть защищена автоматическим выключателем величиной не меньше 63А.
Проводку прокладывают по стенам только вертикально или горизонтально и под прямым углом. Этого следует строго придерживаться, потому что изменение их траектории проводки в дальнейшем может привести к неприятным последствиям – вполне вероятна возможность пробоя проводки гвоздем или каким-то инструментом при больших или малых ремонтных работах;
Постарайтесь не допускать пересечение проводов. Если все-таки обстоятельства вынуждают это сделать, то обеспечьте расстояние между ними как минимум 3 мм;
Необходимо строго придерживаться расстояния от кабеля до других элементов квартиры: до уровня пола или потолка не меньше 150 мм, а до оконных рам и косяков дверей и углов – не меньше 100 мм;
Выключатели и розетки следует устанавливать на одинаковой высоте, также следует учитывать, что выключатели располагают слева от входной двери на высоте 800-900 мм, розетки — 250-300 мм. Хотя возможны и исключения, так, расстояние на кухне может изменяться.
Зазор между электрической проводкой и трубами отопления не должен быть меньше 30 мм;
Проводку к розеткам подводят снизу, а к электрическим выключателям сверху.

Базисные варианты обустройства в квартире электрической системы

Эта часть статьи будет посвящена типовым схемам обустройства электрической системы в квартирах, разных по размеру. Конечно, мы приведем базисные варианты, а каждая предложенная схема применительно к конкретной квартире, всецело будет зависеть от предпочтений и пожеланий пользователя. Но в любом случае владельцу квартиры не обойтись без розеток, выключателей, источников освещения и распределительного щита. Поэтому, выбрав один из предложенных вариантов, вы сможете дополнить схему необходимыми электрическими элементами по своему усмотрению.

Две группы электропроводки однокомнатной квартиры

Электрическую проводку однокомнатной квартиры чаще всего делят на две группы. Первая это кухня и санузел с наибольшим количеством электроприборов и вторая – жилая комната.

Такое техническое решение позволяет получить хороший запас мощности посредством перераспределения общей нагрузки квартиры на две цепи. Также благодаря этому при замыкании или обрыве цепи какой-то из групп, одна линия будет оставаться в рабочем состоянии.

Видео урок: самостоятельное выполнение электрической разводки в квартире

Итак, вы составили схему электрической разводки в собственной квартире и желаете приступить к реализации выстраданного проекта!

Но не спешите, несмотря на опыт самостоятельного выполнения разного рода работ и наличие разнообразного инструмента, вначале просмотрите видео урок как правильно выполнить такую сложную работу. Это поможет вам избежать больших и малых ошибок и, главное, неоправданных рисков.

Разводка электрики в квартире — Электротекст. Ликбез по электрике

Это первый вопрос, который приходит Вам в голову, когда Вы въезжаете в свою новую квартиру или у Вас намечается капитальный ремонт. Весь процесс выполнения разводки в квартире достаточно сложный, и может показаться немного запутанным. Чтобы этого избежать, мы постараемся в этой статье последовательно и простым языком рассказать всю очередность выполнения необходимых работ.

С чего начать электрику в квартире?

Сразу замечу, что в статье разобраны только самые общие вопросы связанные с разводкой электрики в квартире своими руками и предназначена она в первую очередь тем, кто далек от электромонтажа и хочет иметь общие представления, например, с чего начать, как рассчитать нагрузку и т.п. Более конкретные вопросы рассматриваются в других отдельных статьях. Итак, приступим.

Разводка электрики в новостройке своими руками может показаться невыполнимой задачей, однако если подойти к выполнению работ с умом, выполнять всё последовательно, то Вы увидите, что это не только не сложно, но и интересно.

электрощиток своими руками

Схема электропроводки в своей квартире

Самым первым шагом для выполнения работ по разводке электрики в квартире должно стать составление соответствующей схемы. Не подумайте что это формальность, это далеко не так, составление схемы носит глубоко практический характер. Ведь:

во-первых, текущий ремонт, вряд ли будет у Вас последним, а лет через 10-15, Вы без схемы точно не вспомните, где и как проходит проводка.
Во-вторых, составление схемы позволит Вам существенно сэкономить, со схемой Вы точно будете знать, сколько и какой проводки Вам нужно.
В-третьих, наличие схемы электропроводки позволит Вам составить план к выполнению соответствующих работ.
К тому же, с помощью схемы, Вы сможете более точно продумать дизайн своего жилища, и Вам не нужно будет дизайн подгонять под ремонт.

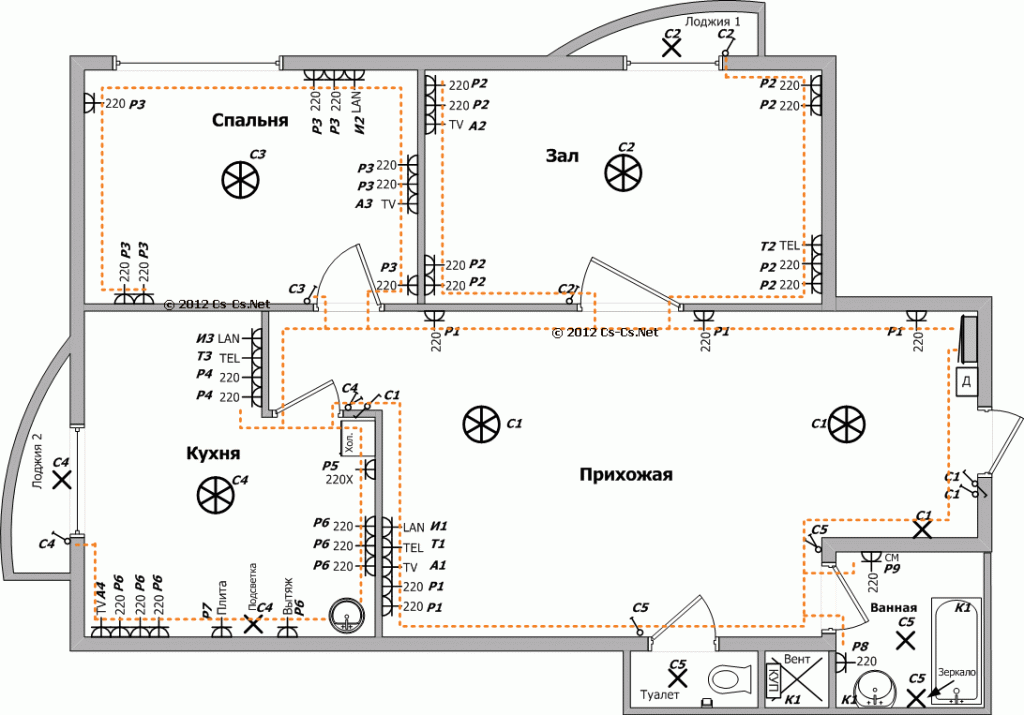

план расстановки электровыводов

Итак, на плане своего дома, квартиры, Вы наносите места, где будут располагаться розетки, выключатели, электрооборудование, распределительный щиток и, конечно же, на план наносится сама электропроводка.

При составлении схемы, обязательно держите под рукой ПУЭ (Правила устройства электроустановок. Издание 7), эта небольшая книжечка даст Вам ответы на все Ваши вопросы.

Для составления схемы достаточно иметь чистые листы бумаги, линейку и карандаши. На плане Вашего жилища обозначьте стационарное электрооборудование и мебель, чем детальней, тем лучше. При этом, электрооборудование можете обозначить, например красным цветом, и мебель – серым.

план расстановки электроустановочных приборов

Так, при составлении схемы, необходимо будет решить ряд вопросов, например: Каким способом будете осуществлять монтаж? Какой тип проводки будет использовать?

Вам нужно будет подобрать сечения проводов в зависимости от суммарной мощности ваших электроприборов, для этого можно использовать ПУЭ, или же таблицу 1.

Таблица 1 Подбор сечения электропроводки

Подбор сечения электропроводки

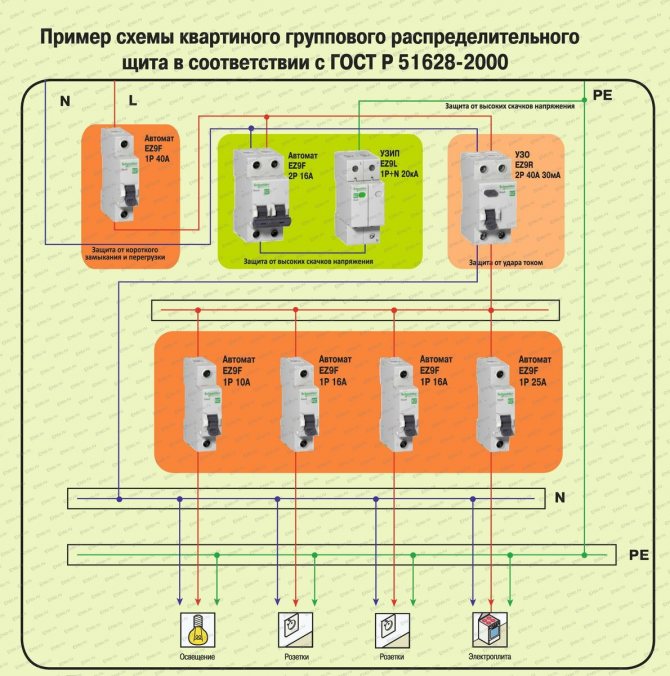

Профессиональные электромонтажники составляют также однолинейную принципиальную электросхему, на которой удобно видеть связи всех электроустройств всего объекта на одном листе, от вводного автомата, до самых последних розеток и ламп.

однолинейная принципиальная схема для квартиры

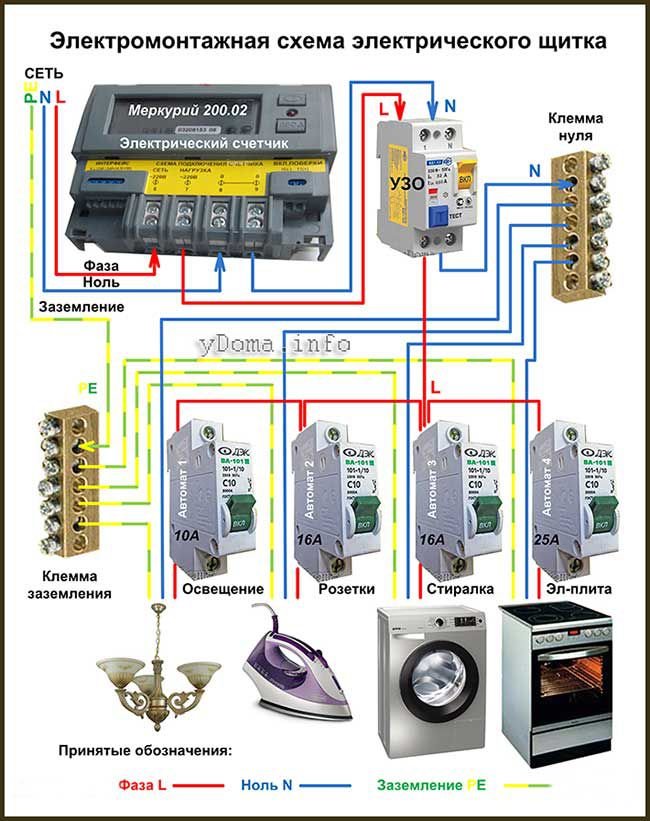

Также сборщики щитков разрисовывают монтажную схему электрощитка, где наглядно видно расположение автоматических выключателей, счетчика, УЗО, шин т.д.

Но собирать и монтировать такой щиток всё же лучше доверить профессионалам. Слишком высока цена ошибки!

схема электрощита в квартире

По тем схемам, которые Вы составили, можно подсчитать требуемое количество распределительных коробок, розеток и выключателей, а к ним, в случае скрытой прокладки проводов, то и подрозетников.

Какие нужны материалы?

Хорошим вариантом расчёта необходимого количества проводов будет нанесение на реальные стены мелом или маркером трассировку проводов. Это позволит Вам уже в реальности увидеть как именно будут располагаться провода, ну и, конечно же, можно будет достаточно точно подсчитать необходимый метраж. При этом разметка выполняется по горизонтальным или вертикальным линиям. Лучше всего для этого использовать лазерный уровень, или натянутую нитку.

Обычно, для трёхкомнатной квартиры по осветительной части необходимо порядка 100м проводов сечением 1,5мм² (трёхжильные провода),

для запитывания розеток порядка 100м сечением 2,5мм² (трёхжильные провода). Данные цифры условны, так как каждая квартира индивидуальна, но вместе с тем, данные позволяют получить определенное представление о необходимом количестве проводов. А для мощных электроприборов, например варочной панели либо водонагревателя, требуется отдельная линия, с сечением 4-6мм² (трёхжильные провода).

Также необходимо принять во внимание запас на соединение проводов, примерно 20см на розетку, светильник и по 50см каждой линии на распределительный щиток.

Электрощиток для квартиры

Кроме проводов, распределительных коробок, подрозетников, розеток, выключателей нужно будет приобрести электрощиток и сопутствующее к нему оборудование.

электрощиток для квартиры

Для электрощитка нужно будет прибрести:

Монтажная металлическая пластина (DIN-рейка) для крепления оборудования (часто идет в комплекте к корпусу щитка).
Соединительные провода.
Распределительные гребёнки.
Вводной автомат, защищающий квартирую электропроводку.
Электросчетчик (с актуальной поверкой).
Автоматические выключатели для защиты от КЗ (короткого замыкания), если по каким-то причинам параметры тока изменились. Кроме того, при помощи автоматических выключателей можно отключать определённую группу оборудования.
Так называемые УЗО (устройства защитного отключения) или диф.автоматы (совмещенный автоматические выключатели с УЗО). УЗО предназначаются для защиты при утечках тока.

Хорошим подспорьем в черчении схем будет программное обеспечение, например в программе «1-2-3 схема» можно собрать щиток и она автоматически начертит принципиальную однолинейную схему. Или можно воспользоваться аналогом от schneider-electric – программа «Rapsodie».

Программа для комплектации электрощитов «1-2-3 schema» Hager

Электрическая нагрузка в доме

Чтобы правильно подобрать необходимое количество автоматов, нужно решить вопросы, связанные с электрической нагрузкой.

Необходимо также ДО начала монтажа знать, какая система заземления установлена в вашем доме, например в новых домах применяется система заземления TN-C-S, в старых же, не было отдельного заземления, т.е. система TN-С. Это влияет, например, на прокладку защитного проводника и организацию системы уравнивания потенциалов.

С каждым годом появляется всё большее количество различной техники, которая из магазинов поступает к нам в дом, а любое электрооборудование это, конечно же, потребитель электрической энергии. Очень важно как можно равномернее распределить электрическую нагрузку на несколько линий, которые были бы запитаны от различных автоматов.

план расстановки электроустановочных приборов

Это очень практичное решение, так если Вы запитаете всё своё оборудование на одну групповую цепь, то в случае поломки этой цепи Вы не сможете пользоваться другими приборами. А если Вы сделаете несколько линий, то в случае поломки одной, другие будут работать.

Для автоматов обычно принято такое разделение: например автомат предназначенный для ввода в Ваш дом – 50А, для розеток – 16А, для бытовой техники мощность которые не превышает 4,5кВт – 20А, для освещения – 10А, если маломощные светильники, например светодиодные, то – 6А.

Если неправильно определить нагрузку в сети, можно неправильно подобрать сечение кабеля, тогда возможно частое срабатывание устройств защиты или, например, не обеспечив хороший контакт нулевого защитного проводника может возрасти напряжение, что может быть одной из причин перегорания приборов.

Разделение нагрузки

Полезным будет запитать розетки каждой комнаты отдельно.

план светильников, разделенных на группы

Также необходимо поступить и с освещением, либо часто объединяют освещение, например коридора и кухни, если расположены рядом, или одну группу на освещение всех комнат, или на одну группу садят освещение и розетки каждой комнаты вместе.

Мощные потребители электрической энергии, такие как: кондиционеры, электродуховка, варочная панель, водонагреватель, стиральная машина, посудомоечная машина – следует подключать отдельной линией.

В общем – чем на большее количество групп вы распределите свою электросеть, тем лучше, потому как проблемы и отключение одной группы не повлияет на работу остальных, но без фанатизма, т.к. чем больше групп, тем больше расходов на автоматы, проводку и т.д.

Отдельно должны быть запитаны электроприборы санузлов.

Монтаж проводки

Выбор способа прокладки проводов

Одним из основных вопросов перед началом монтажа является: как будут прокладываться провода?

При скрытом способе провода прокладываются в заранее подготовленных на различных поверхностях штробах. Для подготовки этих штроб (операция называется штробирование или штробление) необходимы специальные инструменты и навыки. Покупать инструменты будет дорого, можно взять напрокат, но если инструмент поломается, придётся платить. К тому же, данный вид работ весьма трудоёмкий и пыльный. Минусы очевидны, но плюсы таковы, что многие выбирают именно этот способ.

Стоит отметить, что скрытый способ монтажа зачастую применяется в панельных квартирах, где проводка пускается по строительным каналам внутри панелей, это очень удобно, так как с одной стороны её не видно, с другой, проводка защищена от механических повреждений и всегда доступна, если нужно проложить (добавить) еще один проводник по той же кабельной трассе в том же канале.

сверление отверстий в железобетоне под подрозетники

Единственный минус панелек – долбить железобетонные стены под розетки и выключатели гораздо сложнее, чем, например в кирпиче, сибите и пазогребне.

При открытом способе провода обычно прячутся в специальные кабель-каналы или короба. Это дешевле, проще выполнить, но менее эстетично, так как все провода видно, и эстетичность помещений значительно снижается. Исключением являются лишь винтажные способы открытой прокладки, когда используются фарфоровые изоляторы, так называемый ретро-стиль. Важным нюансом для открытого способа является необходимость ровных стен, иначе будут некрасивые зазоры между кабель-каналами или коробами и стенкой.

Кроме того, провода можно провести по полу или по потолку.

Разводка электрики в квартире по потолку

Каждый из этих вариантов имеет свои плюсы и минусы. Все стараются украсить своё жилище современным дизайном, поэтому потолков в их первозданном виде практически нет, зачастую это или какие-то гипсокартонные конструкции, или натяжные потолки, или и то и другое. Это позволяет установить красивое освещение в помещении. А для освещения нужно будет вести электропроводку, которая впоследствии скроется под различными конструкциями.

план расстановки светильников с привязками

Вариант прокладки проводов по полу также никто не отменял. Провода также будут спрятаны, но уже под стяжкой. Что же общего между этими вариантами? Недопустимость ошибок, разбирать потолки или вскрывать пол это малоприятно, поэтому ошибаться нельзя.

Основным преимуществом прокладки проводки по потолку это недоступность для человека, а значит большая безопасность и меньше рисков повреждения проводки при ремонтных работах.

Недостатком будет необходимость тщательно и заранее всё продумать, отверстие в натяжном потолке уже не исправить. Но данный недостаток относительный, ведь оттого, насколько Вы всё тщательно продумаете, зависит то, что в итоге Вы получите от ремонта.

Разводка электрики в квартире по потолку своими руками не только потребует от Вас хорошей физической формы, но и сноровки и навыков обращения с инструментом.

монтаж на ходулях

Многие электромонтажники используют специальные ходули для ускорения монтажа и надевают монтажные сумки, чтобы все иметь «под рукой» на высоте.

Преимуществом прокладки проводов по полу является меньший риск их повреждения, простота прокладки. Но, выполнение заливных работ (стяжки) это самый трудоемкий процесс. Разводка электрики в квартире по полу многих отпугивает, однако это достаточно хороший способ прокладки проводов, главное, не забудьте, (а лучше отметьте на схеме) где вы их проложили.

Недостатком является невозможность ремонта проводки без вскрытия пола. Потолки в этом плане немного выигрывают, натяжные можно заново натянуть, это проще чем заново стяжку залить, а ведь сверху еще и чистовой пол разбирать.

Непосредственный монтаж

Первое с чего стоит начать монтаж это соблюдение элементарных правил безопасности. Помните, это самое важное.

Монтаж начинается с определения места установки первого элемента, а именно места монтажа квартирного электрощитка.

Электрощиток это металлический или пластиковый ящик (бокс), в котором находится защитное и иное оборудование. Бокс из пластика более практичный вариант, потому что мало весит и более эстетичен. Но металлический бокс более прочен и надёжен. Электрощитки по способу крепления бывают внутреннего исполнения и наружного. Для первого варианта необходимо подготовить специальную нишу в стене, но при этом экономится свободное пространство Вашего дома или квартиры. Для второго варианта каких-либо ниш не требуется, при таком вариант электрощиток легко крепится на стену при помощи обычных дюбель-гвоздей.

После монтажа электрощитка нужно собрать его наполнение, а именно устройства защитного отключения (УЗО или дифавтоматы), автоматические выключатели (автоматы), электросчетчик и т.д.

Теперь необходимо завести в него проводку.

После чего начинается непосредственная разводка проводов. Либо наоборот, делается вся разводка от конечных точек: розеток, выключателей, освещения и уже в самом конце все линии заводятся в электрощит.

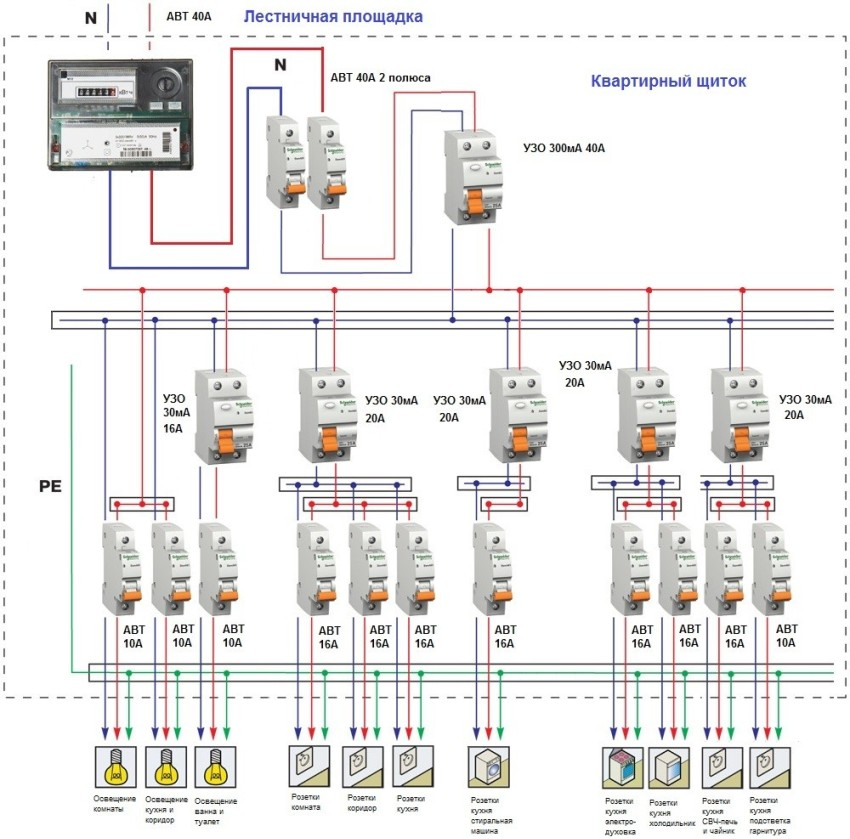

еще один вариант схемы электрощита

При открытом способе прокладки проводов:

Необходимо нарезать пластиковые короба требуемых размеров, для этих целей можно воспользоваться, например ножовкой.
Необходимо зафиксировать короба при помощи дюбель-гвоздей (или дюбель-хомутов), либо пристрелить газовым инструментом.
Провода укладываются в короб, концы проводов выводятся к месту соединений.

При скрытом способе прокладка проводов:

Нарезаются штрабы штраборезом или УШМ (болгаркой).
При помощи простого веника, или пылесоса, штробы очищаются от пыли.
Провода укладываются в штробы.
С помощью гипсового раствора или распорками закрепите электропроводку в штробах, в нескольких ключевых местах, чтобы провода не падали. Когда закончите монтаж, а самое главное проверите работоспособность системы, то только тогда можно скрывать провода полностью.
К распределительным коробкам и подрозетникам следует подвести концы проводов. При этом подрозетники, так же как и монтажные коробки, фиксируются с помощью гипсового раствора.

Прокладка проводов в гофротрубе

Отдельно стоит отметить прокладку проводов в гофрированных трубах.

Часто такой способ применяют при разводке по потолку под натяжной потолок. Однако большого смысла мы в этом не видим, поскольку от механических повреждений тонкая пластиковая гофра всё равно не защитит, при коротком замыкании она прогорает мгновенно, локализационную противопожарную способность также не обеспечивает, эстетически она не выигрывает, поскольку её просто не видно за натяжным потолком и имеет смысл её прокладывать только за гипсокартонными стенами, когда она служит своего рода направляющей для замены проводов, чтобы не вскрывать полости гипсокартонных стен. Тем не менее многие заказчики настаивают на монтаже именно в гофоротрубе.

проводка в гофротрубе по потолку

В завершение монтажа

Итак, все провода проложены. Теперь необходимо выполнить соединение проводов и розеток, выключателей, светильников, соединение проводов в монтажных (распределительных коробах).

Проверку, если запутались, можно сделать при помощи тестера, так называемая «прозвонка». Она покажет, где какой проводник, но лучше всё же подписывать концы кабелей. И затем, самое главное, необходимо подать напряжение и проверить все линии. Обязательно, на бедующее, промаркировать все линии, подписать щиток.

В заключение необходимо пригласить электрика для подключения Вашего электрощитка к общей распределительной общедомовой сети.

Итак подводя итог, можно кратко сформулировать последовательность действий и основные этапы:

Рисуем план квартиры, дома. Размечаем, где бы мы хотели видеть розетки, выключатели, освещение (люстры, бра, точечные источники света, светодиодную подсветку), где будет находиться электрощит. Наносим на план и параллельно можно сразу отмечать на стенах для удобства.
По плану делаем спецификацию – список того, что нам понадобится из материалов, количество, метраж кабеля и т.д.

Удобно, когда есть дизайн-проект, в котором это всё уже разрисовано, даны привязки, отметки, посчитано количество, метраж кабеля в спецификации и т.д.
Спецификация светильников из дизайн-проекта квартиры

Подсчитываем мощность всех электропотребителей, разбиваем на группы, высчитываем суммарную установленную мощность всех групп и их токи нагрузки (в теме данной статьи это подробно не рассмотрено, но в интернете предостаточно информации). Отметим лишь кратко, по установленной суммарной мощности, учитывая коэффициент спроса, рассчитываем номинальный ток в цепи, по нему выбираем сечение проводников. А для защиты цепей по номинальному току выбираем ближайший в большую сторону автоматический выключатель и/или УЗО и диф.автоматы. Разрисовываем схему щитка, размещаем все устройства защиты.
Закупаем все необходимые материалы и устройства
Крепим кабель открытым или закрытым способом, бурим отверстия для подрозетников, вмазываем их.
Расключаем концы кабелей на розетках, выключателях, распаячных коробках и, с другой стороны, заводим все кабели на щиток.
Проверяем работоспособность.

Разводка электрики в квартире, цена которой достаточно не высока, может при самостоятельном монтаже стоить очень дорого, так как некоторые ошибки могут привести к необходимости повторного ремонта, а это и время, и материалы, и усилия. А иногда здоровье или даже жизнь!

Вместе с тем разводка электрики в новостройке своими руками это возможность всё сделать самому, проявить свой потенциал и в будущем повод гордиться собой и своей проделанной работой.

Разводка электрики в квартире

признаков плохой электропроводки в доме

Все мы знаем, что электричество — невероятно нестабильный элемент, который может привести к поражению электрическим током, возгоранию и даже смерти. К счастью, электричество проходит по проводам, надежно спрятанным в кабелепроводах в стенах и потолках. Плохая новость, однако, заключается в том, что эти провода могут быть повреждены. Хуже того, они могут быть неправильно установлены. Обычный человек, вероятно, не может обнаружить признаки неисправности электропроводки, но мистер Электрик из Атланты готов помочь с некоторыми советами. Если вы предпочитаете доверить электромонтажные работы опытным электрикам, не стесняйтесь звонить мистеру Электрику из Атланты и запрашивать срочную отправку или назначать гибкий график встречи.

Что такое «плохая» электропроводка?

Плохая или неисправная проводка используется для описания электрической проводки, находящейся в нескольких различных условиях. Либо проводка физически повреждена, либо проводка была неправильно установлена. Это может быть связано со случайным повреждением, износом, нападением грызунов или нарушением безопасности электриком. В любом случае важно осматривать свои провода или проверять их один раз в год или два. Г-н Электрик из Атланты проводит профессиональные проверки электрооборудования в районе Атланты.

Некоторые признаки неисправности электропроводки в вашем доме

Если вашему дому больше 40 лет, вероятность неисправности электропроводки высока. Для большей ясности, вот пять контрольных признаков того, что ваша электропроводка нуждается в ремонте:

Мерцающие огни: мерцают или тускнеют ваши огни, когда вы подключаете прибор или устройство? Этот знак часто сопровождается световыми выключателями, которые жужжат при их включении. Это красные флаги.
Частое срабатывание автоматических выключателей: Автоматические выключатели предназначены для отключения при необычной электрической активности в цепи. Вот почему они существуют. Однако, если автоматические выключатели часто срабатывают, то возникает проблема. Сначала попробуйте уменьшить количество устройств, подключенных к цепи. Если это не поможет, то пришло время проверить автоматический выключатель и провода.
Горячие электрические розетки: Неисправная проводка часто подает на розетки слишком много электричества. Горячие, затемненные или задымленные выпускные отверстия — основные тревожные сигналы. Отключите все от поврежденных розеток и как можно скорее вызовите лицензированного электрика для проверки проводки!
Изношенная или пережеванная проводка: это должно быть очевидным, но стоит отметить. Когда защитный пластик проводки сломан, провода становятся оголенными и позволяют электрическому разряду дуги. Этот дуговой разряд может вызвать опасные поражения электрическим током и даже пожары.

Если вы живете в районе Метро Атланта и ищете сертифицированного электрика в Лилберне, позвоните мистеру Электрику из Атланты. Мы проверенная временем компания с приверженностью к честной работе и честному ценообразованию. Дружелюбный представитель готов выслушать ваши опасения и назначить встречу или организовать срочную отправку. Мы также рады предоставить вам предварительную бесплатную оценку стоимости, чтобы вы знали, сколько вы готовы заплатить. Мы готовы, когда вы готовы.

Преимущества осмотра электрики старого дома

Как узнать, есть ли у меня алюминиевая проводка?

Довоенная модернизация квартир: практические решения эстетических проблем

Опубликовано

31 января 2022 г.

Если вы владеете старым многоквартирным домом в Нью-Йорке, вы, возможно, отложили обновление электрической системы из-за нескольких пугающих препятствий. Тем не менее, довоенная модернизация электроснабжения квартиры не должна быть кошмарной работой, и модернизация вашего источника питания будет иметь множество преимуществ.

Давайте посмотрим, почему так много городских объектов все еще нуждаются в обновлении электрических систем, и как мы в Bolt Electric решаем распространенные проблемы, особенно эстетические.

Почему многие многоквартирные дома в Нью-Йорке нуждаются в модернизации электрооборудования

Удовлетворение современных потребностей в электроэнергии

Когда в Нью-Йорке впервые появилось электричество, потребности жителей в электроэнергии были минимальны. Электрические линии использовались в основном для питания ламп и холодильников. В 19В 50-х годах многие люди добавили стиральные машины и телевизоры, но потребность в электрических системах все еще была довольно разумной.

Перенесемся в 2022 год, когда дома большинства жителей многоквартирных домов полны электронных устройств, таких как развлекательные системы, сушилки для белья, посудомоечные машины, компьютеры, кондиционеры и мелкая кухонная техника. Многие дополняют тепло паровых радиаторов портативными электрическими обогревателями.

Потребность в повышенном токе и более удобном доступе к электроэнергии больше, чем когда-либо.

Несмотря на эти высокие потребности, многие городские многоквартирные дома по-прежнему полагаются на старые системы электропроводки и неадекватное электроснабжение. Владельцы собственности сопротивлялись модернизации из-за ожидаемых затрат, неудобств и убеждения, что обновление их электрических систем может привести к непривлекательным изменениям в их устройствах.

Неспособность модернизировать электрические системы привела к неудобствам для арендаторов, владельцев и менеджеров из-за отсутствия достаточного количества розеток, перебоев в подаче электроэнергии (сработали автоматические выключатели или перегоревшие предохранители), тусклого или мерцающего света и даже опасных электрических пожаров. Многие жильцы зданий не могут пользоваться техникой, которую они предпочитают. У них слишком много разветвителей вместо того, чтобы иметь розетки там, где они нужны.

Проблемы и решения при модернизации довоенной службы электроснабжения

Модернизация электрощита

Хотя это не эстетическая проблема, стоит отметить, что в первую очередь, скорее всего, потребуется обновить электрический щит вашего здания. Он работает как гигантский сетевой фильтр, отключая питание при перегрузке цепей или перегреве проводов. Помимо того, что панель не соответствует современным требованиям к электроснабжению, она может оказаться непригодной для обслуживания из-за отсутствия деталей. Мы также иногда находим панели, которые были отозваны с момента их первоначальной установки.

Иногда это также влечет за собой обновление электроснабжения на уровне улицы, где оно входит в собственность, в том числе обновление трансформатора. Мы работаем с нашими клиентами, чтобы помочь координировать свои действия с Con Edison, если это необходимо.

Прежде чем мы модернизируем общее электроснабжение здания и электрощит, мы сначала оценим две важные вещи:

Имеющиеся электрические возможности
Электрическая нагрузка

Электрическая нагрузка — это нагрузка на источник питания в часы пик, например, сразу после работы, когда все включают свет, включают свои приборы и предъявляют повышенные требования к кондиционерам. Мы хотим, чтобы ваши электрические мощности соответствовали или, что еще лучше, немного превышали нагрузку ваших арендаторов.

Переключение с 110 на 220 напряжение

В большинстве довоенных многоквартирных домов до сих пор используются старые 100-вольтовые розетки, что ограничивает возможности подключения к ним. Арендаторы могут не иметь возможности использовать приборы на 220 вольт, или у них может даже не быть подходящих трехштырьковых розеток с электрическим заземлением в целях безопасности.

Хотя кажется, что переход на 220-вольтовую сеть не принесет эстетической пользы, на самом деле это так. Когда у вас есть подходящие розетки и их больше, вы можете установить более новую и привлекательную технику. Мощные бытовые приборы, такие как стиральные машины, могут иметь собственную выделенную цепь.

Арендаторы могут избавиться от «мошеннических вилок», которые превращают двухштырьковые розетки в трехштырьковые, что повышает безопасность. Они могут покончить со змеиным гнездом проводов, которые все идут к одной розетке, что выглядит непривлекательно и заставляет дома выглядеть устаревшими. Вы хотите классический вид высоких потолков и архитектурных деталей довоенного здания без негативных побочных эффектов плохой инфраструктуры при привлечении новых арендаторов высокого класса.

Сверление толстых стен и полов

Нет никаких сомнений в том, что ваша проводка также должна быть модернизирована для обеспечения большего количества электроэнергии, улучшенных розеток, новых выключателей и других обновлений.

В некоторых случаях сами провода опасны и требуют замены. Например, если это одножильные провода узкого диаметра или изоляция разрушается. Основным препятствием здесь является сверление залитых гипсом стен и полов толщиной 12 дюймов. То же самое, что делает довоенные здания такими прочными и хорошо изолированными, усложняет замену проводки.

Чтобы обойти эту проблему, мы по возможности избегаем сверления. Вместо этого мы прокладываем провода вдоль стен и вверх по лестнице, используя плинтусы, молдинги и подобные покрытия, которые маскируют провода и органично вписываются в обстановку квартиры. В наши дни доступно несколько вариантов, подходящих для этой цели, с учетом стиля старых зданий.

Центральный кондиционер или оконные кондиционеры

Если вы считаете оконные кондиционеры, выступающие из фасада вашего многоквартирного дома, менее красивыми, чем вам хотелось бы, вы не одиноки. Это одна из тех тем, которая объединяет эстетические и практические интересы. Переключиться на центральное кондиционирование воздуха может оказаться невозможным, и это следует обсудить со специалистом по системам вентиляции и кондиционирования.

Но если вы хотите внести изменения во время капитального ремонта, самое время сделать это, когда вы также модернизируете свою электрическую систему. Оконные кондиционеры добавляют значительную энергетическую нагрузку к вашему электроснабжению, и это следует сопоставлять с центральным кондиционером и тем, как жильцам выставляются счета за коммунальные услуги.

Другие соображения при обновлении электрической системы вашего дома

Получите максимум от ваших обновлений

Говоря о выставлении счетов за коммунальные услуги, модернизация вашей системы электроснабжения — это подходящее время для перехода на субсчетчики электроэнергии, когда каждый арендатор платит за собственное потребление электроэнергии. Новые интеллектуальные счетчики еще больше упрощают подсчеты, поскольку арендаторы могут отслеживать свое энергопотребление в режиме онлайн и вносить изменения по мере необходимости, чтобы сэкономить деньги и снизить потребление энергии.

РубрикаРазное
