Электрические распределительные коробки для скрытой проводки: монтаж, подключение

Монтажная коробка для скрытой проводки представляет собой контейнер, снабженный боковыми отверстиями и предназначенный для соединения электропроводов, которые тянутся к объектам с помощью опор ЛЭП https://uralzmo.ru/product/opory-lep/.

Данное приспособление позволяет обеспечить все приборы в квартире электричеством. Установить его самостоятельно не слишком сложно, если знать особенности монтажа.

Конструкция, разновидности по материалам изготовления

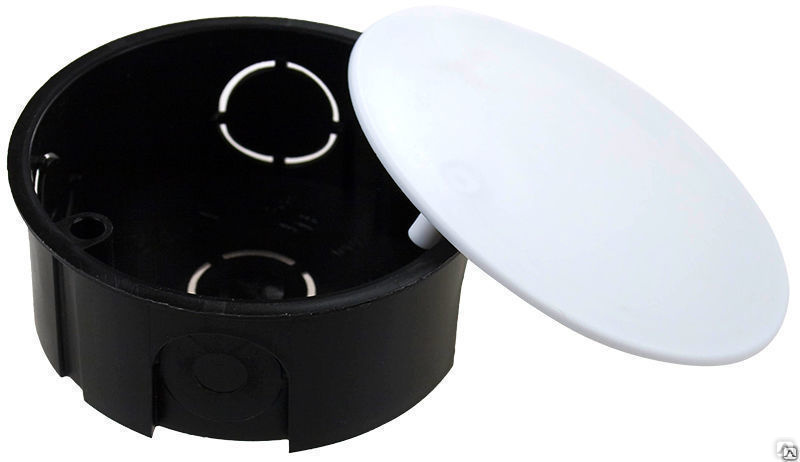

Корпус устройства бывает круглым или прямоугольным. Крышка прикрепляется при помощи винтов. Некоторые распределительные устройства имеют прокладки, дополнительно защищающие от влаги и пыли, а также сальники, позволяющие подключать трубы армированные, гофрированные или гладкие.

Такие коробки делают из металла и пластика. Последние используют, когда прокладывают кабели с изоляцией из ПВХ или используют проводку, заключенную в пластиковые трубы. Если проводку прячут в трубах из металла или применяют кабели в броне из стальных лент, лучше выбирать металлические коробки.

На фото представлены образцы металлических и пластиковых распределительных коробок для скрытой проводки СИП 4:

Подобные устройства делают из материалов, способных обеспечить эффективную защиту проводки на весь период ее эксплуатации. Для производства корпусов применяют пластик и металл высокого качества. Материалы дополнительно защищают антикоррозийными красками и грунтовками.

[attention type=green]Металлические изделия производят из листовой луженой стали. При пожаре такой корпус будет некоторое время защищать проводку. Можно успеть обесточить электрическую сеть.
[/attention]
Корпус из пластика не менее эффективен. Полипропилен, литой фторопласт не боятся активных веществ, хорошо защищают от поражения электрическим током. Во влажной среде такие устройства могут провести времени больше, чем металлические. Конечно, по прочности они уступают металлу, но в домашних условиях коробки очень редко подвергаются существенным нагрузкам.

Применение

Основная цель использования подобных устройств — обеспечение пожарной безопасности. Именно в местах, где соединяются провода, чаще всего возникает возгорание. При не слишком плотном контакте в соединении образуется большое сопротивление, что приводит к нагреву провода и иногда — к пожару.

[attention type=green]Используя металлические коробки, вы сможете не волноваться о пожаробезопасности своего жилища. Даже если у вас дома установлено много бытовых приборов, возгорания не возникнет.[/attention]

Монтаж

Монтируя устройство, нужно обеспечить к ней доступ. Эстетичность комнаты тоже не должна пострадать. Но первое требование все же гораздо важнее. Чтобы конструкция была практически незаметной, нужно отделать крышку материалом, сходным по цвету со стеной. Если вы планируете спрятать коробку под натяжным потолком, предусмотрите маленький люк.

В бетон

Установить в бетон вполне реально. Сначала нужно будет сделать штробу для посадки изделия в стене. Диаметр штробы должен соответствовать диаметру коробки:

подведите к месту подключения линию;
приготовьте алебастровый раствор, поместите его в штробу, слегка смоченную водой;
установите коробку заподлицо со стеной, прижмите, чтобы раствор хорошенько схватился, очистите шпателем остатки алебастровой смеси;

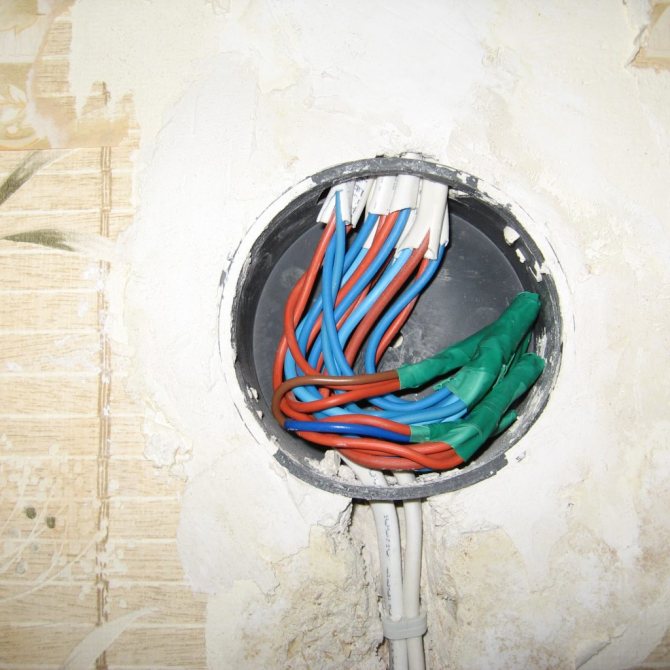

соедините между собой жилы;
поставьте защитную крышку;
заклейте обоями место монтажа или нанесите слой финишной штукатурки на крышку, сделав ее незаметной.

Способ монтажа установочной коробки в бетонную стену для скрытой проводки:

В кирпичную стену

Установка устройства в стену из кирпича похожа на монтаж в бетон. Производится она так:

Отключите электрическое питание в квартире .
Подберите место для установки коробки — как правило, ее располагают на расстоянии 15— 20 см от уровня потолка.
Спланируйте и разметьте систему, по которой будут подводиться и отводиться электрические кабели. Они должны идти только горизонтально или вертикально. Вам нужно обустроить сеть штроб к розеткам, приборам освещения и выключателям. Для этого допустимо использовать зазоры, имеющиеся между между плитами перекрытий.
Проложите кабели и закрепите их, подписав концы, чтобы не запутаться впоследствии.
Выбейте дрелью или перфоратором посадочное место под устройство в стене, заведите провода внутрь. Для этого потребуется дыра нужной глубины и подходящего диаметра. Из него удалите заглушки, проведите через отверстия кабели. Убедитесь, что коробка легко входит в подготовленную для нее нишу
и не выступает из нее.
Вставьте корпус, выровняйте его, после чего алебастром, гипсовой штукатуркой или строительным гипсом заделайте щели, уберите шпателем излишки раствора. Немного придержите конструкцию руками, чтобы смесь успела схватиться.

В древесину

Прятать в стенах, сделанных из древесины, распределительные коробки ни в коем случае нельзя. Их можно устанавливать лишь снаружи, выбирая для этого места, доступные для осмотра и регулярного обслуживания. В деревянном доме можно использовать лишь металлические изделия.

Подключение ответвительной коробочки

Схема соединения проводов определяется монтажной схемой, которую разрабатывают еще до начала проведения работ. В каждую коробку непременно заводят нулевой, фазный провод и заземление. В устройствах подключают провода, которые идут к выключателям и розеткам.

Поскольку коробка позволяет подключать разные группы проводов, учитывайте, что они должны относиться к одной сети, типу напряжения и одинаковому роду тока.

[attention type=red]В одной конструкции нельзя соединять вместе линии радиосвязи, телефонную и оптоволоконную связь. [/attention]

При отключении одной из линий в смешанной коробке распределительной непременно останется хотя бы одна активная цепь под действующим напряжением, что очень опасно. Следовательно, если вы планируете смонтировать различные линии, для каждой из них необходимо предусмотреть отдельную распределительную коробку.

При вводе кабелей в коробку их внешнюю оболочку разделывают таким образом, чтобы внутрь заходила хотя бы небольшая ее часть — 0,5—1 см. Чтобы кабель не выскальзывал, его тщательно закрепляют на входе и выходе, а также по всей трассе через каждые 60 или 80 см. Длина промежутков зависит от его жесткости.

Способы соединения проводов

Провода в распределительной или распаячной коробке для скрытой проводки можно соединять следующими способами:

при помощи клеммных колодок — наиболее предпочтительный способ: такие колодки маленькие и легко помещаются в корпус, нужно будет только обрезать провода, соединить жилы и получившуюся сборку уложить внутрь;
методом пайки — он подходит для специалистов, поскольку человек, не имеющий опыта, потратит много времени на пайку, к тому же у него может не получиться действительно качественное соединение;
методом опрессовки — обеспечивает надежное неразъемное соединение, но данный способ трудоемок, он требует наличия алюминиевых или медных гильз, термоусадочной трубки. Кроме того, понадобятся пресс-клещи. Зачищенные жилы нужно будет вставить до упора в гильзы с обеих концов, после чего тщательно обжать их.

[attention type=yellow]Перед обжатием на один из проводов требуется надеть термоусадочную трубку. Когда опрессовка будет окончена, трубку нужно будет сдвинуть на гильзу и нагреть, чтобы она дала усадку и обеспечила надежное крепление.
[/attention]

Узнайте из этого видео, какими способами можно соединять провода:

Многие по старинке используют метод скрутки. Действительно, он очень простой, но применять его нежелательно. Он не может обеспечить надежное соединение проводов, поэтому использовать его допустимо лишь в качестве временной меры.

[attention type=red]Без полноценной доработки соединения применять данный способ запрещено.[/attention]

Еще одно полезное видео о способах соединения проводов в распределительной коробке для скрытой проводки:

Где нельзя использовать разветвительные устройства

Стоит знать о том, что электрические распределительные коробки для скрытой проводки запрещено устанавливать:

около открытых источников воды;
рядом с водопроводными стояками;
под мойками;
вблизи источников временного и постоянного тепла — батарей, плит, кондиционеров с функцией обогрева и т.д.

Как видите, ничего сложного в монтаже распаечной коробки для скрытой проводки нет. Любой владелец квартиры сумеет справиться с подобной работой.

Нужно лишь помнить о правилах безопасности и производить установку только при отсутствии в сети электричества.

Распределительные коробки для электропроводки — виды и монтаж своими руками

Что это такое, знают, наверное, все, кто пользуется электричеством.

Что из себя представляет

Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.

Для чего нужна распредкоробка ↓
Преимущества и недостатки использования распределительных коробок ↓
Виды распределительных устройств ↓
Размеры ↓
Где установить коробку ↓
Как установить коробки в жилом доме ↓
Схема электроснабжения ↓
Порядок выполнения работ ↓
Цены на распределительные (распаячные) коробки ↓

На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.

Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.

Для чего нужна распредкоробка

Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.

Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:

ответвление розеточной группы;
сеть группы источников освещения.

Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.

От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.

От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.

В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.

При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.

Разумеется, как и во всяком другом вопросе, в использовании этих изделий есть свои положительные и отрицательные стороны. Положительно то, что:

Применение этих изделий позволяет значительно снизить расход проводов и металлорукава.
Снижается трудоемкость из-за уменьшения объемов штробления каналов под электропроводку.
При необходимости замены провода, по какой-либо причине, это можно сделать на выделенном участке после прозвона проводов и определения нуждающегося в замене участка сети.

Из недостатков можно отметить следующие моменты:

Необходимость периодического профилактического осмотра соединений в коробках. Это связано с постоянно возникающим нагревом в местах соединений, приводящим к ослаблению контактов. Если контакты устроены в виде винтовых соединений, достаточно просто сделать подтяжку винтовых парт. При выполнении соединений в виде скруток (без пайки), придется снимать изоляцию, уплотнять скрутки и вновь изолировать их.
Эта операция обязательна для выполнения несколько раз в год. Вспомним, что неисправность электропроводки является основной причиной возгораний и пожаров.
Конечная распредкоробка имеет кабель на входе, внутренняя коммутация находится под крышкой, а также несколько выходов проводов к потребительским точкам.

Виды распределительных устройств

Конструктивно коробки могут быть исполнены в различных вариантах:

коробка внутренняя, заделываемая в стену, скрытной установки;
внутренняя, для применения в открытом монтаже (может быть установлена под натяжной потолок;

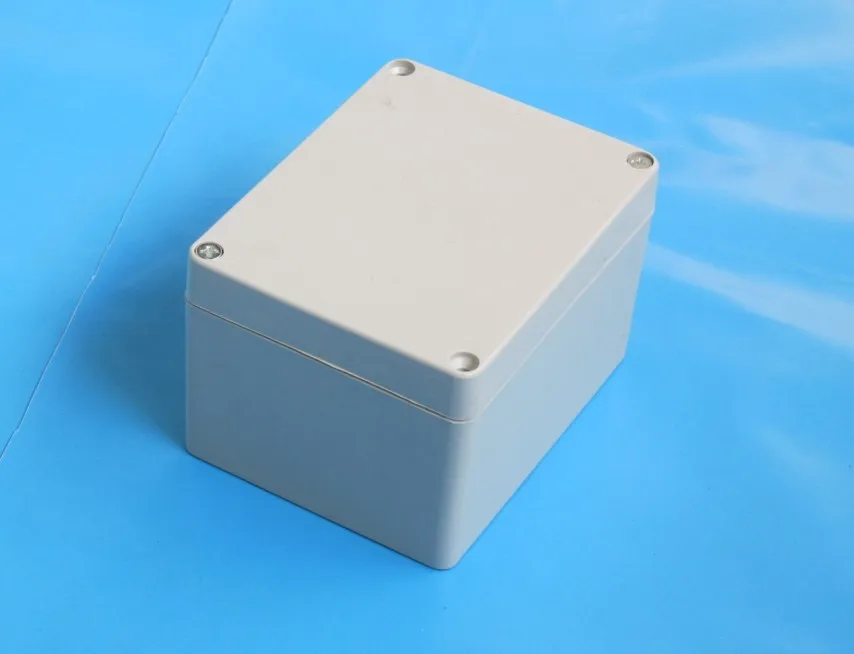

наружная, для установки снаружи, оснащена герметичной крышкой;
с клеммниками для подсоединения или без них.

Распределительные коробки в настоящее время преимущественно изготавливаются из пластика толщиной порядка 4-х миллиметров белого или серого цвета. Ранее, да и сейчас, на старых производствах эти изделия изготавливаются из листовой стали толщиной 0,5 – 0,8 мм методом штамповки.

Размеры

Этот параметр зависит от места установки, количество выходов и исполнения:

Таблица 1

Изображение	Наименования	Размеры			Количество выводов
Изображение	Наименования	А	В	Н	Количество выводов
Для наружной проводки с сальниками
	3001	Диам. 70		36	4
	3002	80	80	36	7
	3011	100	100	55	7
	3012	153	110	63	8
	3013	160	135	83	10
	3014	220	170	85	10
	3015	310	240	124	12
Для наружной проводки без сальников
	BJB1-100	100	100	55	6
	BJB1-120	120	80	50	6
	BJB1-150	150	110	70	10
	BJB1-190	190	140	70	10
	BJB1-100	150	110	110	6
	JLB-90	90	42	40	10
Для гипсокартона, с крышкой
	3251	100	100	45
	3252	160	100	50
	3253	200	130	60
	3254	Диам. 67		39

Коробка «Эконом для наружной проводки
	JBR-065	Диам.65		35	4 по 20 мм
	JBR-070	Диам.70		40	4 по 20 мм
	JBR-080	Диам.80		40	4 по 20 мм
	JBS-065	65	65	40	7 по 20 мм
	JBS-070	70	70	40	6 по 20 мм
	JBS-080	85	85	40	6 по 20 мм
	JBS-100	100	100	55	6 по 25мм
	JBS-120	120	80	50	6 по 25 мм
	JBS-150	150	110	70	10 по 25 мм
	JBS-190	190	140	70	10 по 32 мм
	JBS-210	210	150	100	6 по 50 мм2 по 32 мм
	JBS-300	300	250	120	12 по 32 мм

Здесь приведены размеры некоторых видов распределительных устройств для общего представления предмета.

Где установить коробку

Наиболее распространенным местом установки распределителей под потолком, в сантиметрах 20 от него. Это связано с безопасностью эксплуатации электрической разводки. Можно предположить вероятность самопроизвольного отделения крышки. В этом случае не исключено поражение электрическим током с непредсказуемыми последствиями.

Еще одни поводом задуматься о месте установки коробки – расход провода на разводку сети. Чем ближе к точкам потребления подведен силовой провод, тем короче будут ветви сети от коробки до этого места.

Как установить коробки в жилом доме

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

«Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
Бокорезы – для разделки проводов на мерные куски по месту установки.
Кримпер – инструмент для зачистки концов проводов от изоляции.
Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
Пластиковые вкладыши в отверстия для крепления коробок.
Винты – для того же.
Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
Наконечники изолирующие и изолента для изоляции спаянных скруток.
Тестер.

Схема электроснабжения

Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

Порядок выполнения работ

Разметить лини прохождения каналов будущей проводки.
Выполнить штробление каналов скрытой проводки.
В обозначенных местах закрепить распределительные коробки соответственно их конструктивному исполнению.
Отмерить по длине силовые провода для двух фаз, нулевой и заземляющий и завести их в металлический или пластиковый рукав, специально предназначенный для электропроводки. Провода для скрытой проводки предпочтительно применять в двойной изоляции. Точек потребления на силовом кабеле, как правило, не используют.
Закрепить кабель в штробе и вывести концы в распределительную коробку. В ней концы привернуть к клеммам или соединить в скрутку и пропаять.
От вторых концов клемм или от скруток развести провода по точкам потребления.
На всех розетках должно быть заземление соответствующим проводом.
Провода в коробках маркировать по назначению.
Прозвонить всю собранную схему тестером для контроля правильности разводок.
Электроэнергию на щиток подавать в последнюю очередь.
При выполнении всех работ строго придерживаться правил безопасности.

Цены на распределительные (распаячные) коробки

Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.

Если сравнить два вида распаячных устройств, то увидим следующее:

Коробки для использования в помещениях с невысоким уровнем влажности.
Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.

Таблица 2

Наименование	Изображение	Цена (руб)
Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП		91
Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410		38
Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603		59
Распаячная коробка с крышкой ОП IP54 100x100x55		60
Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030		46
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011		20
Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045		104

Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.

Успехов вам!

Статья была полезна?

0,00 (оценок: 0)

Виды распределительных коробок

Распределительные коробки – это специальные электромонтажные изделия, которые используются в прокладке электрических проводов и выполняют роль коммутатора. Данные устройства разводят кабель к нескольким точкам электричества, которыми являются различные электроприборы (светотехника, бытовая техника и др.). Правильный подход к использованию распределительных коробок значительно уменьшает финансовые вложения в монтаж электрической проводки.

Принцип классификации распределительных коробок

Распределительные коробки бывают нескольких типов, которые отличаются между собой способом монтажа.

Существуют следующие типы данных изделий: открытые и закрытые. Первый тип устанавливается на стенах и потолке так, что корпус коробки просто прикладывается и закрепляется. Применяется в открытой электрической проводке. Второй тип монтируется вглубь стены или потолка в заранее подготовленное углубление, которое соответствует размеру коробки.

Материал изготовления распределительных коробок

Изготовление коробок происходит лишь из тех материалов, что способны создать надежную защиту от внешних механических воздействий на протяжении всей эксплуатации. Таким материалом является пластмасса или металл. В роли металла выступает луженая сталь с антикоррозийным покрытием (краска или грунт) или же сплав из алюминия.

Распределительная коробка имеет плотно закручивающуюся крышку, которая оснащена прокладками для изоляции. Вводы изделия герметичны и отличаются высокой степенью защиты от пыли и газов.

Прочный металлический корпус дает возможность обесточить электропроводку во время пожара, поскольку довольно долгое время обеспечивает хорошую защиту от огня.

Коробки из современного пластика также гарантируют достойную защиту. Например, такой материал, как литой фторопласт, а также полипропилен, устойчивы к влиянию активных химических веществ. Отличительной особенностью неметаллических распределительных коробок является возможность нахождения в среде высокой влажности в течение долгого времени. Металлические коробки не отличаются такими характеристиками, ведь подвержены коррозии. Относительно прочности пластик, безусловно, уступает металлу. Хотя, для бытового применения это не столь важная характеристика.

Конструктивные особенности распределительных коробок

Внутри конструкции находятся специальные элементы крепления для кабельно-проводниковой продукции: клеммные колодки, зажимы. При помощи последнего крепежа фиксируются толстые вводные кабели, а тонкие провода — клеммной колодкой с помощью винтов (фиксаторов).

В случае, когда клеммные колодки отсутствуют, провода соединяются в коробке при помощи «скрутки». То есть, конца проводов плотно скручиваются между собой и в обязательном порядке изолируются либо колпачками, либо лентой (изолентой). После этого, места скрутки подвергаются свариванию или обжиму. Клеммы, безусловно, отличаются большим удобством в использовании, поскольку с их помощью возможно соединение проводов различного сечения. Но существует и недостаток у клеммных соединений, который заключается в ослабевании болтов во времени, вследствие чего нарушаются контакты, происходит сильный нагрев и обгорание проводов.

Стоит отметить, что соединение проводов из разных металлов методом скрутки запрещено, поскольку наступает быстрое разрушение из-за протекающих электрических и химических процессов. Проще говоря, процесс окисления ускоряется и растет сопротивление, что приводит к нарушению в работе сети.

От электроэрозионного воздействия защищены колодки с клеммами из латуни, что говорит о возможности соединения проводов из алюминия и меди без последствий. Сегодня в строительстве редко применяются провода из алюминия, следовательно, колодки оснащены проводниками из меди.

Колодки изготавливаются из различных пластикатов или же из карбамида. Фиксация проводов осуществляется медными или латунными подпружиненными контактами с закругленными зажимами. Вводы коробки для кабелей и проводов оснащены сальниками и уплотнителями-кольцами из резины, которые предотвращают попадание пыли и влаги в корпус.

Габариты распределительных коробок

Размеры данных изделий рассчитываются на основе числа вводов с учетом степени защиты и назначения. Распределительная коробка для квартиры наружного типа имеет диаметр в размере от 10 см, такие же размеры и по сторонам. Коробка для электрической проводки скрытого монтажа, по сути, не отличается от вышеописанного типа за исключением того, что монтажные отверстия находятся внутри конструкции.

Процесс монтажа распределительных коробок

Перед монтажом скрытой электропроводки в стенах подготавливаются специальные углубления для электроустановочных изделий. Данное углубление должно соответствовать по размеру изделию. Делается оно с помощью перфоратора с использованием различных насадок. Фиксация коробки в отверстии осуществляется при помощи раствора из алебастра или же с использованием дюбелей.

Электромонтажная схема – это основа, по которой происходит подсоединение электрической проводки внутри коробки. Провода должны заводиться в коробку так, чтобы оставался запас равный 10-15 см. Изоляция с концов проводов должна быть снята, и только после этого провода вводятся в клемму. При отсутствии колодок провода соединяются скруткой и изолируются (изолента, колпачки из пластика).

Нередко провода прокладываются через трубы (металлические или пластиковые), которые по диаметру подходят для отверстий в коробках.

Приобрести распределительные коробки вы можете в специализированных электротехнических магазинах.

Торговая сеть «Планета Электрика» имеет в своем ассортименте огромное количество различных электроустановочных изделий, изделий для монтажа электропроводки и иных монтажных материалов, в число которых входят распределительные коробки. В торгово-выставочных залах «Планета Электрика» Вы можете найти данные изделия таких известных надежных брендов, как ABB, EATON, IEK, Legrand, Schneider Electric, TDM Electric, DKC и др.

11 типов электрических коробок и как их выбрать

По

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 27.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Иллюстрация: The Spruce / Джошуа Сон

Электрические коробки — это важные компоненты электрической системы вашего дома, которые закрывают проводные соединения для защиты от коротких замыканий. Но многих домашних мастеров такое разнообразие коробок сбивает с толку. Есть пластиковые и металлические ящики; ящики «новая работа» и «старая работа»; круглые, квадратные и восьмиугольные коробки; и ящики с грузоподъемностью для потолочных вентиляторов и тяжелых светильников.

Все наиболее часто используемые коробки для проектов домашней электропроводки доступны в домашних центрах и крупных хозяйственных магазинах, и важно знать различия, чтобы купить правильную коробку для каждой работы.

Здесь мы рассмотрим различные типы электрических коробок, которые вам нужно знать, чтобы безопасно установить правильные модели в вашем доме.

8 лучших интеллектуальных коммутаторов 2022 года

01 из 11
Металлические и пластиковые электрические коробки
Ель / Марго Кавин
- Подходит для: Кабель в металлической оболочке или металлический кабелепровод (металлические коробки), Romex или неметаллические кабели (пластиковые коробки)
Большинство электрических коробок изготавливаются из металла или пластика: металлические коробки обычно изготавливаются из стали, а пластиковые — из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из алюминия.
Если вы используете металлический кабелепровод для прокладки проводки к распределительной коробке, то требуется металлическая коробка — как для закрепления кабелепровода, так и потому, что кабелепровод и металлическая коробка могут использоваться для заземления системы. Металлические ящики более прочные, пожаробезопасные и безопасные.
Пластиковые коробки обычно дешевле по цене и имеют встроенные зажимы для проводов. Если вы используете неметаллический кабель, например, типа NM-B (кабель с неметаллической оболочкой), вы можете использовать либо пластиковые, либо металлические коробки, если кабель закреплен в коробке с помощью соответствующего кабельного зажима. . Современные системы электропроводки с кабелем NM-B обычно включают заземляющий провод внутри кабеля, поэтому коробка не является частью системы заземления (однако металлические коробки должны быть подключены к заземлению системы, как правило, с помощью короткого провода, называемого 9). 0055 косичка ).
Нажмите «Играть», чтобы узнать о металлических и пластиковых электрических коробках
Когда использовать пластиковую или металлическую электрическую коробку
02 из 11 стандартных прямоугольных коробок
Ель / Марго Кавин
- Подходит для: Одиночные выключатели и розетки
Стандартные прямоугольные коробки, также известные как «одноместные» или «одноместные», обычно используются для одиночных выключателей светильников и розеток. Обычно они имеют размер 2 x 3 дюйма и глубину от 1 1/2 дюйма до 3 1/2 дюйма. Некоторые формы являются составными — со съемными сторонами, которые можно снять, чтобы коробки можно было соединить вместе, чтобы сформировать более крупные коробки для размещения двух, трех или более устройств рядом.
Стандартные прямоугольные коробки бывают различных типов «новая работа» и «старая работа», и они могут быть металлическими или неметаллическими (металлические более долговечны). Некоторые типы имеют встроенные кабельные зажимы для крепления кабелей NM. Эти коробки могут варьироваться в цене, но большинство стандартных вариантов очень доступны.
03 из 11
2-местные, 3-местные и 4-местные коробки
Ель / Марго Кавин
- Подходит для: Несколько электрических устройств в одном корпусе
Как и стандартные прямоугольные коробки, сборные электрические коробки используются для размещения бытовых выключателей и электрических розеток, но они имеют большие размеры, так что два, три или четыре устройства могут быть установлены бок о бок. Как и другие коробки, они бывают разных конструкций «новая работа» и «старая работа», некоторые со встроенными кабельными зажимами.
Тот же эффект можно создать, используя стандартные прямоугольные коробки с возможностью складывания, которая позволяет снимать боковые стороны, чтобы коробки можно было соединить вместе, чтобы сформировать большие коробки. Съемные электрические коробки чаще всего изготавливаются из прочной оцинкованной стали, однако в некоторых хозяйственных магазинах можно найти некоторые пластиковые защелкивающиеся варианты (иногда по несколько более высокой цене).
Как пользоваться разборными электрическими коробками
04 из 11
Электрические коробки с круглым поддоном
Ель / Марго Кавин
- Подходит для: Потолочные или настенные светильники весом менее 50 фунтов
Варианты с круглым поддоном или «блинчиком» представляют собой неглубокие круглые коробки, которые чаще всего используются для потолочных или настенных светильников, вес которых не превышает 50 фунтов. Обычно они имеют глубину всего 1/2 дюйма или 3/4 дюйма и могут быть изготовлены из пластика или прочного металла (с аналогичными доступными ценами). Некоторые типы специальных металлических ящиков для поддонов можно использовать для установки потолочных вентиляторов, но не все ящики для поддонов можно использовать для этой цели.
Важно, чтобы провода крепления можно было правильно подсоединить и установить в круглой поддонной коробке. Это неглубокие электрические коробки, в которых достаточно места только для установки двух или трех электрических соединений. Если нужно сделать больше проводных соединений, вам, вероятно, понадобится полноразмерная восьмиугольная или круглая электрическая коробка большего объема. Количество проводов в электрической коробке никогда не должно превышать ее безопасную вместимость.
05 из 11
Восьмиугольные и круглые электрические коробки
Ель / Марго Кавин
- Подходит для: Потолочных или настенных светильников весом до 50 фунтов
Восьмиугольные и круглые коробки стандартного размера глубже, чем круглые коробки, и они являются стандартной коробкой для потолочных или настенных светильников весом до 50 фунтов. Эти коробки имеют глубину от 1 1/2 до 3 дюймов и стоят примерно так же, как и варианты с круглыми лотками. В них гораздо больше места для проводки, чем в неглубоких круглых коробках, и их можно использовать в качестве распределительных коробок.
Металлические коробки подходят для накладного монтажа с использованием металлического канала. Круглые пластиковые коробки часто имеют «уши» для крепления к поверхности стены или потолка в существующих или «старых» приложениях. Это позволяет вам прикрепить коробку к гипсокартону (или другому поверхностному материалу), а не прорезать большое отверстие в гипсокартоне, чтобы прикрепить коробку к каркасу.
06 из 11
Электрическая коробка с потолочным вентилятором
Ель / Марго Кавин
- Подходит для: Потолочных вентиляторов или светильников весом до 75 фунтов
Электрические коробки потолочных вентиляторов используются для вентиляторов или осветительных приборов весом до 75 фунтов, в зависимости от способа установки. Они бывают нескольких разных типов и размеров, включая «блинные» версии глубиной 1/2 дюйма и стандартные коробки глубиной 2 1/8 дюйма. Коробки для потолочных вентиляторов обычно круглые, но могут быть и восьмиугольными, и изготавливаются из металла или прочного пластика. Они часто немного дороже, чем другие электрические коробки, но многие доступные варианты можно найти в большинстве хозяйственных магазинов.
Коробки можно крепить непосредственно (четырьмя винтами) к потолочной балке или деревянному брусу, или их можно прикрепить к регулируемым скобам, натянутым между потолочными балками.
Совет
Коробки для потолочных вентиляторов должны быть внесены в список UL для установки потолочных вентиляторов и иметь маркировку «Для использования с потолочными вентиляторами». Не используйте стандартные круглые или восьмиугольные коробки для установки потолочных вентиляторов. Коробки потолочных вентиляторов требуют специального крепления, чтобы выдерживать динамическую нагрузку вращающегося вентилятора.
07 из 11 шт.
4-дюймовая квадратная коробка
Ель / Марго Кавин
- Подходит для: Несколько проводников, проходящих в двух или более направлениях
Квадратные коробки имеют стандартную глубину от 1 1/4 до 2 1/8 дюймов, но их квадратные углы дают им дополнительное внутреннее пространство, обеспечивая максимальный объем для нескольких проводников и разъемов. По этой причине 4-дюймовые квадратные коробки часто используются для прокладки нескольких проводников в двух или более направлениях.
Они также широко используются в качестве распределительных коробок, для установки на потолках или стенах для поддержки осветительных приборов или для размещения выключателей или розеток при сочетании с соответствующими накладками. Как и другие типы электрических коробок, квадратные коробки могут быть изготовлены из металла или пластика, и их можно найти по низким ценам в большинстве хозяйственных магазинов.
08 из 11
Распределительная коробка
Ель / Марго Кавин
- Подходит для: Ограждающие сращивания проводов
Распределительная коробка — это не особый тип коробки, а скорее термин, используемый для описания любой стандартной электрической коробки, используемой для закрытия сростков проводов. Стандартная коробка, используемая для соединений, представляет собой 4-дюймовую квадратную коробку (из металла или прочного пластика), в которой достаточно места для соединения нескольких проводов или кабелей, но для этого приложения могут использоваться и другие типы коробок. Стоимость варьируется в зависимости от выбранного типа распределительной коробки.
Совет
Важно устанавливать распределительные коробки там, где они всегда доступны; никогда не устанавливайте распределительную коробку в скрытом пространстве на стене или потолке, где к ней нельзя будет получить доступ в будущем. Распределительные коробки также должны быть закрыты сплошными крышками без отверстий.
09 из 11
Крышки электрических коробок
Ель / Марго Кавин
- Подходит для: Для защиты различных типов электрических коробок
Крышки электрических коробок используются для закрытия передней части коробки и требуются в соответствии с нормами; оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Крышки бывают самых разных размеров, форм и материалов, чтобы соответствовать разным типам коробок (которые могут различаться по цене, но, как правило, дешевле, чем сама коробка).
Сплошные или «пустые» крышки не имеют отверстий и обычно используются с распределительными коробками или для закрытия неиспользуемых коробок. Крышки для 4-дюймовых квадратных коробок могут иметь специальные вырезы для размещения выключателей или розеток. Обычно они включают приподнятую центральную область, которая расширяет коробку, поэтому отверстие для выключателя или розетки будет на одном уровне с открытой поверхностью гипсокартона или другой отделкой стены или потолка.
10 из 11
Наружная электрическая коробка
Ель / Марго Кавин
- Подходит для: Наружное электроснабжение
Всепогодные наружные коробки представляют собой герметичные корпуса, предназначенные для монтажа на поверхности наружных стен, свесов крыш, настилов и других конструкций. Применяются для установки уличных розеток и светильников. Уличные ящики должны иметь наружную крышку или приспособление, рассчитанное на влажные или мокрые места, в зависимости от применения.
Пластиковые наружные ящики обычно изготавливаются из ударопрочного ПВХ, а металлические наружные ящики обычно изготавливаются из алюминия, а не из стали. Цены на специальные варианты могут быть выше, но большинство стандартных наружных коробок сопоставимы по стоимости с внутренними коробками.
Электрические коробки для защиты от атмосферных воздействий
11 из 11 шт.
Удлинители коробок
Ель / Марго Кавин
- Подходит для: Увеличение вместимости ящиков и установка ящиков на одном уровне с поверхностью
Удлинители коробок или удлинительные кольца бывают разных размеров и форм, чтобы соответствовать стандартным электрическим коробкам. Они предназначены для установки на переднюю часть электрических коробок, чтобы увеличить вместимость коробки или установить ее на одном уровне с гипсокартоном или другим поверхностным материалом.
Удлинители коробок имеют форму коробок, для которых они предназначены, но без задней панели. Следует использовать металлические или пластиковые удлинители, соответствующие материалу вашей электрической коробки. Иногда они стоят немного дороже, чем настоящая коробка, хотя обычно они имеют низкую цену для большинства стандартных опций (специальные потребности могут увеличить стоимость).

Выбор электрической коробки

Несмотря на то, что существует множество электрических коробок на выбор, очень важно использовать каждую коробку по назначению. Например, круглые ящики для поддонов следует использовать только в том случае, если их вместимость достаточно велика для проводов, которые они должны укрывать, а потолочные вентиляторы или тяжелые осветительные приборы всегда следует устанавливать в ящиках, рассчитанных на вес прибора.
Если вы не уверены, какой тип электрической коробки вам нужен, полезно обратиться за советом к электрику или специалисту в местном хозяйственном магазине. В дополнение к выбору типа коробки, которая вам нужна, вы также должны определить, нужна ли вам электрическая коробка «старая работа» или «новая работа». Если вы заменяете существующую электрическую коробку, потребуется стиль «старой работы», чтобы прикрепить коробку к настенному покрытию (обычно к гипсокартону). При строительстве нового дома или пристройки можно использовать коробки для «новой работы», чтобы прикрепить их непосредственно к стойке.
Старые рабочие электрические коробки и новые рабочие электрические коробки
Скрытые распределительные коробки
Дом
Свяжитесь с нами
Спросите электрика
Товары и услуги
Портфель проектов
Танец огней
О нас
я делаю ремонт в своей гостиной. Делая проводку, я создал несколько распределительных коробок. Как мне справиться с этим? Код говорит, что я не могу закрыть их в стене. Как их скрыть?
Ты не можешь скрыть распределительные коробки, когда-либо. Они всегда должны оставаться доступными.
При выполнении электромонтажных работ в новом строительстве работы, проводка должна быть спланирована так, чтобы не было необходимости в распределительных коробках. При реконструкции вы можете использовать такие приемы, как изготовление соединения в розетках, выключателях и осветительных коробках.
Наш любимый трюк, когда ни один из этих Варианты доступны, это добавить детектор дыма в комнату и использовать эту коробку для сращивания проводки. У тебя никогда не будет слишком много детекторов дыма!
Я перенес металлический электрощиток для детектора дыма с капли потолок к гипсокартонному потолку в паре футов. К этой коробке прикреплен трансформатор дверного звонка. Для того, чтобы смонтировать коробка, трансформатор будет внутри потолка. Это пожароопасно?
Это не легальная установка. Кодекс не позволяет «закапывать» трансформатор внутри гипсокартона; он должен оставаться доступным в любое время.
Я хочу запустить 3 отдельных контура в одном кабелепроводе. Я собираюсь установить 3 «горячих» и 3 «нейтральных» вместо 3 «горячих» и 1 «нейтрального», потому что мне нужны отдельные выключатели для каждого из них. схема. Считается ли это тремя или шестью проводниками с током, если я сделаю это таким образом?
И нейтральные (заземленные), и «горячие» (незаземленные) проводники считаются токоведущими. несущие проводники. Провод(а) заземления, которые также должны быть установлены в том же кабелепроводе, не считаются токоведущими. для снижения номинальных характеристик, но должны учитываться для правильного выбора размера кабелепровода.
В качестве примечания, если вы хотите запустить многожильный цепь, у вас не может быть более двух горячих проводников, разделяющих нейтральный проводник (если это не трехфазная цепь), и эти горячие проводники должны быть установлены на противоположных фазах.
Почему стена теплая рядом с одной из моих розеток? Должен это нужно проверить, и если да, то что должен искать электрик?
Вы обязательно должны проверить это у лицензированного электрика. Это может быть свободная подключение по перегруженной цепи.
Могут ли две разные ответвления от двух разных панели должны проходить вместе в одном ответвленном кабелепроводе? Они оба одинакового напряжения. Обе они являются моторными цепями. У нас есть сложная ситуация со спуском через стену при реконструкции и объединением двух цепей вместе в одном канале облегчил бы проблему.
С этим все в порядке; однако источник каждой цепи должен быть четко определяется в месте отключения вблизи оборудования, находящегося под напряжением. Это требование Кодекса.

Назад к Указатель тем

Лицензированные электрики, обслуживающие Orange округ, округ Салливан и округ Ольстер в Нью-Йорке
(845) 888-8000

________________________________________________________________________________________________


Electric Service, Inc. сдержанный.
Воспроизведение или дублирование любой информации, содержащейся здесь, запрещено законом.

Свяжитесь с нами О нас        Ресурсы

Электрические коды для распределительных коробок
» Каталог домашней электропроводки
» Коды жилой проводки
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Список электрических кодов распределительных коробок с примерами кодов электрических распределительных коробок для домашней электропроводки.
Узнайте, чем делятся другие, по адресу Спросите электрика:
Пока все кажется довольно ясным и простым, Гэри из Клоке, Миннесота
Определения электрических норм для домашних электрических распределительных коробок

Видео по электромонтажу
Установка панели генератора и автоматического переключателя
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Будет отображаться в конце этого видео
Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

NEC 314. 16 Способы подключения Распределительная коробка Заполнение
Объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся внутри коробки. Информация о принятии кода: Показанные коды приведены только в качестве примера и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.
Неметаллические ящики маркируются объемом в кубических дюймах.
Используйте следующую таблицу для расчета минимального размера коробки:
Размер проводника……………………….14 AWG……..12 AWG
Каждый отдельный изолированный провод………………2 дюйма-3…………2,25 дюйма-3
Все провода заземления (комбинированные)……. ……..2 дюйма-3…………2,25 дюйма-3
Для каждого устройства (выключатель/розетка)…..4 дюйма-3… ……..4,4 дюйма-3
Все внутренние кабельные зажимы (комбинированные). …2 дюйма-3………2,25 дюйма-3
Заполнение контейнера для проб Расчет:
Четыре кабеля NMB 14/2 с заземлением:
8 изолированных проводов …………….16 кубических дюймов
Все заземляющие провода…………………2 кубических дюйма
1 выключатель………. ……………4 кубических дюйма
1 емкость…………………..4 куб. дюймы
Все кабельные зажимы (комбинированные)…. 2 куб. дюйма
Минимальный объем коробки 28 куб. дюймов
NEC 370-29 Не прятать соединительные коробки в стенах, недоступные чердаки и подвальные помещения.
Примеры бытовых электротехнических норм для распределительных коробок

Коды IRC
Коробки: соединительные, отводящие и осветительные
1. Неиспользуемые отверстия в коробках и корпусах трубопроводов должны быть закрыты. 2003 IRC E3806.4
2. Все ящики должны быть доступны. НЭК 314.29
3. Коробки должны быть установлены в каждой точке соединения проводника, выходе, точке переключения, точке соединения или точке протяжки. NEC 314
4. Неметаллические коробки прямоугольной формы (2 1/4 дюйма x 4 дюйма) можно использовать как на стенах, так и на потолках. Зажимы не нужны, если провод крепится в пределах 8 дюймов от коробки. НЭК 314,17
Для получения полной и актуальной информации о кодах всегда обращайтесь в местную строительную службу.
стиль=»очистить: слева»>

Домашняя электропроводка
Подключение розетки GFCI без заземляющего провода
Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Perfect for Homeowners, Students,
Handyman, Handywomen, and Electricians
Includes:
Wiring GFCI Outlets
Wiring Home Electric Circuits
120 Volt and 240 Volt Outlet Circuits
Wiring Выключатели освещения
Электропроводка 3-проводная и 4-проводная электрическая плита
Проводка 3-проводная и 4-проводная сушилка и выпускная отверстие
Как устранить и ремонтировать электрическую проводку
Методы проводки для модернизации
NEC для кодекса для дома . …и многое другое.

Подробнее об электрических кодах для коробок

Вопросы об электрических кодах для распределительных коробок

Вопросы о кодах электропроводки в жилых помещениях для коробок
Вопрос от Яна, домовладельца в Атаскадеро, Калифорния.
Могу ли я установить распределительные коробки в подполье?
Я работаю в очень маленьком доме 1890-х годов с одной стеной. Дом нужно переделывать. Подвал и чердак доступны. Я планирую проложить цепи питания к розеткам и переключателям внутри металлических коробок Wiremold V 700 для поверхностного монтажа и т. д. Я планирую проложить цепи питания в сухом подполье с системой балок 2×8 16 OC. Могу ли я использовать проводку NM #12 для фидеров и делать соединения с проволочной гайкой внутри металлических распределительных коробок 4×4 внутри подполья? Я буду устанавливать соответствующие кабельные разъемы в эти распределительные коробки и из них.
Этот вопрос по электропроводке поступил от Яна, домовладельца в Атаскадеро, Калифорния.
Ответ Дейва:
Январь, электрические правила требуют, чтобы распределительные коробки были доступны, поэтому ваш план должен подойти. Обязательно получите разрешение и проверьте свою работу.

СВЯЗАННЫЙ
Подробнее об электрических коробках
Что делать с заземляющим проводом
Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода.
Удары молнии могут повредить электропроводку
В наше дерево во дворе ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывался…
Сращивание электропроводки 220 В
Как сращивать электропроводку 220 В: Соображения при сращивании кабельной проводки 220 В, чтобы сделать соединение безопасным, доступным и обеспечить целостность цепи.
Соединения проводки для электрического водонагревателя
Что такое соединения проводки для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт.
Выявление причины затемнения цепи освещения
Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи.
Электротехнические нормы и светильники для плавательных бассейнов
GFCI Защита от замыкания на землю для светильников для плавательных бассейнов: Статья 680-20 NEC, Как описано в этом вопросе по электротехнике, любой, кто входит в бассейн с включенным светом, подвергается опасности поражения электрическим током. !
Электрические нормы для гаражных розеток и розеток GFI
Как спланировать и установить электропроводку для гаражных розеток и цепей освещения: электрические нормы и правила защиты GFCI для розеток 15 А и 20 А, 125 В в гаражах.
Электрический код для кабеля BX
Роберт из Нью-Йорка спрашивает; Где в кодовой книге NEC указано, где и как можно выставлять BX и какие есть ограничения.
электрические коробки — 1691

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезав и не повредив электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки
Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить проводку!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.
РубрикаРазное
Навигация по записям
Предыдущая запись Поклейка виниловых обоев видео: Поклейка виниловых обоев видео — Ремонт в квартире
Следующая запись Почему отпотевают окна в квартире: Почему зимой потеют пластиковые окна изнутри в квартире
Рубрики
Без рубрики
Гипсокартон
Дом
Крыша
Ламинат
Плитка
Пол
Разное
Фундамент
2019 © Все права защищены. Карта сайта
